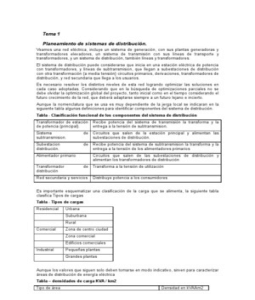

Aunque los valores que siguen solo deben tomarse en modo indicativo, sirven para caracterizar
áreas de distribución de energía eléctrica
Tabla – densidades de carga KVA / km2
Tipo de área Densidad en kVA/km2
Residencial baja densidad - área rural 4 - 100
Residencial media densidad - área suburbana 100 - 500
Residencial alta densidad - área urbana 400 - 2000
Residencial muy alta densidad - área totalmente electrificada 5000 - 7500
Comercial 4000 - 100000
La vida del hombre se desarrolla mirando adelante, se responden preguntas, que hacer
mañana, en un mes, en un año, o mas allá, los 10 años son una esperanza, un sueño.
La vida de un país pujante piensa en un año, en 10 en 100 y mas, ya que los hombres se
suceden y el país permanece.
Si bien el futuro es incierto, es necesario plantear un futuro posible, y este pondrá a la vista
necesidades cuya satisfacción requiere a veces algún año de preparación, pensemos en el
antiguo Egipto, sus años de vacas gordas y de vacas flacas obligaron a planear, construir para
guardar…
Se planean las obras del futuro, una mezcla de sueño para el futuro lejano y urgencia para el
futuro próximo. Indudablemente los sueños del futuro ayudan a construir el futuro, así se
plantean obras, se comienzan a construir, se terminan (o no!), se utilizan (o no!), se aprovechan
(o no!), se saturan (o no!), se deben replantear.
Concretemos en nuestro tema, frente a una red que debe planearse se presentan distintos
estados iniciales:
Se puede tratar de un área que ha crecido sin planes, sin control, y para ella se desea una red
nueva bien planteada y que prevea la expansión futura, siendo un área con servicio eléctrico su
densidad de carga es conocida, la nueva red provocara un incremento inmediato de cargas
inhibidas por el mal servicio que daba la vieja red, por otra parte la red deberá ser satisfactoria
por muchos años en los que crecerá la carga individual y aparecerán nuevos usuarios, el
proyecto debe tener un estado final que permita alimentar las cargas futuras, e inicialmente se
harán parte de las obras para que en el estado inicial se tenga optimo servicio, y se dejaran las
previsiones para acompañar el desarrollo a medida que el consumo lo exija.
Aunque parezca que no vale la pena, también en áreas que fueron bien planeadas y se
desarrollaron correctamente, puede ser útil plantear un estudio como arriba sugerido, quizás de
este estudio se llegue a concluir que conviene ir haciendo cambios importantes, tratando de
aprovechar mas los adelantos tecnológicos, u otras acciones, como por ejemplo cambiar de
tensión.
Necesitamos anticiparnos al futuro, antes de la crisis aparezca y colapse lo que hay. El
crecimiento. el desarrollo libre de obstáculos, genera necesidades y nos obliga a anticipar el
futuro. Al soñar lo que se necesita nos basamos en como crece la carga, como aumenta la
superficie que nuestra obra debe cubrir., son ideas que hacen tomar forma (si se realizan las
obras) a nuestra realidad de mañana
Modelos de planeamiento.
Hemos descripto el planeamiento como un sueño futuro, quien debe soñar?, ha habido distintos
soñadores, ya en el estado, ya en la actividad privada, la abundancia de recursos ha hecho
soñar obras faraónicas, sin un cuidadoso análisis de cual podía ser su rendimiento, cuanto
podían rendir, cuanto podían funcionar, cuanto iban a costar, la consecuencia es que los
recursos se orientaron mal, y otras obras que podían rendir mas no se pudieron hacer.
El mal planeamiento con sus frutos hizo que el planeamiento se desacreditara, se descalifico
(cuando lo que había que haber descalificado eran algunos planificadores), y apareció un forma
de planeamiento que justifica decisiones que se basan en lo inmediato, pero afectan el futuro,
esto se llama mercado, las leyes del mercado...
Sin embargo aun con las leyes de mercado se plantea la necesidad de planear, la justificación
económica de lo que se planea se analiza a la luz de las leyes del mercado, pero las hipótesis
que soportan la obra que se sueña y su justificación se basan en fuertes razones técnicas... en
un buen planeamiento, una buena concepción técnica puede generar un excelente negocio,
pero un engendro, no puede conducir a una solución técnica correcta y el negocio no será tal,
al menos a largo plazo.
No se puede pretender que el mercado, que tiene una visión de corto plazo, planee soluciones
cuya vida debe ser de decenios. Frente a una ciudad que crece, que se desarrolla, que plantea
necesidades, y concentrándose solo en el tema eléctrico, tenemos que anticiparnos al futuro, a
que aparezca la crisis, a que se derrumbe lo que hay.
En el soñar lo que se necesita nos basamos en como crece la carga, como aumenta la
superficie que nuestra obra debe cubrir. Debemos plantear un estado futuro, hipótesis,
encontrar una solución técnica para el futuro, y luego retrocediendo como unir lo que tenemos
hoy con ese futuro todavía lejano.
La realidad se sigue desarrollando, se construyen las obras indispensables (prioritarias) y que
se integran al servicio, algunas obras superadas se pueden demoler.
Mientras la realidad avanza quizás no tiende al futuro soñado, es necesaria una nueva
proyección del futuro, y una nueva búsqueda de la solución final optima, y nuevas etapas
intermedias que optimizan el planeamiento.
Como también el planeamiento es un costo, pero es un costo cuyo beneficio aparece en el
futuro lejano, el conseguir máximo provecho inmediato plantea el ahorro de este trabajo... La
escuela de mercado ha orientado hacia la búsqueda de soluciones económicas en el breve
plazo ha confundido economía con costos bajos (confirmando una vez mas que lo barato sale
caro).
Es así que la vida de las soluciones económicas (mal entendidas) es efímera, y el excelente
negocio de breve plazo, se transforma en una carga pesada al poco tiempo, esto se observa
tiempo después, cuando ya no hay posibilidad de corregir.
Hagamos un ejemplo, dos líneas unen generación y carga transmitiendo 3000 MW, el
crecimiento es tal que a los 10 años se construye una tercera línea, y a los 5 años una cuarta...
las obras son cada vez mas rápidamente amortizadas, se aprovechan mas rápidamente, pero
las inversiones son cada vez mas frecuentes, las soluciones técnicas deben ser cada vez mas
rápidas (y en consecuencia de visión mas corta), no se pago un crédito que hay que contraer
otro... estos hechos denuncian que la solución es equivocada.
Las obras chicas se pueden construir, y reemplazar con cierta frecuencia, las obras ciclópeas,
no, estas se deben hacer de tanto en tanto ya que su construcción afecta fuertemente la vida y
el ambiente.
Técnicas actuales.
Se trata de hacer un planeamiento, y pensemos en una distribución de energía eléctrica que es
nuestro tema. Una forma interesante de conducir estos estudios es identificar la distribución de
cargas, el punto de ingreso de la energía (o los puntos) y olvidar todo el resto proyectando un
sistema de distribución totalmente nuevo, el resultado de este trabajo se superpone a lo
existente, y entonces se decide que partes de lo existente se reemplazan, y que se puede
aprovechar (por ejemplo las áreas de los centros de carga, las canalizaciones, los espacios de
las líneas aéreas…).
Otro posible estado inicial que se presenta excepcionalmente es una ciudad que se planea en
la nada, totalmente nueva, y que requiere una red eléctrica planeada con un criterio acorde.
Los datos básicos, como densidad de carga se pueden extraer de áreas existentes similares (la
similitud debe incluir el clima y los hábitos de la población, pena de cometer graves errores).
Planteamos finalmente un estado futuro, hipótesis, y encaramos una solución técnica para ese
futuro (con lo que sabemos hoy), retrocediendo tenemos que lograr unir lo que hoy tenemos
con ese futuro (hipotético), así se hace el plan.
Mientras la realidad se sigue desarrollando, y algunas obras indispensables a las que se les ha
dado prioridad, se construyen y se integran al servicio, obras superadas (obsoletas) se retiran
del servicio y se demuelen.
Si la realidad que avanza, no tiende al futuro planeado, es necesaria una nueva proyección de
futuro, y una nueva búsqueda de soluciones óptimas en el largo plazo, no se debe creer que el
planeamiento no sirve, se lo debe rehacer, tratando de orientarse mejor hacia el futuro.
Como se trabaja frente una realidad cambiante, se inicia con un planteo de cómo la realidad
puede evolucionar, se hacen hipótesis de crecimiento partiendo de lo actual, dos años, 5, 10,
20... Se trata de resolver el problema final en forma general, buscar la solución de 10 que mejor
se adapte, la solución de 5 que queda incluida en la de 10, y que si se tarda en construir un par
de años... siempre se debe considerar que desde que se decide una construcción hasta que
esta terminada puede pasar un periodo importante, años...
Quizás necesitemos una solución a dos años, esta debe ser inmediata, pero es importante que
lo que hacemos así, sea aprovechado en la solución de 5 años, de lo contrario podemos estar
despilfarrando recursos.
Para la solución de 20 años que quizás corresponde a 4 veces la carga, no tiene sentido
pensar en conservar obras actuales, esa solución debe ser totalmente libre, aunque los
espacios que es cada vez más dificultoso obtener, quizás la condicionen en demasía.
A medida que nos acercamos a la solución de mas breve plazo notamos la mayor dependencia
de la realidad actual, no siendo posible una renovación total, que implica una inversión
excesiva.
La solución de 20 años debe ser grosera, no debe bajar a detalles que la técnica en ese largo
tiempo seguramente cambiará, la solución de breve plazo en cambio debe resolver los
problemas al detalle, el paso siguiente es su construcción.
Al trabajar en esta forma se da la correcta prioridad y envergadura a las obras que se requieren
de vez en vez, pasada la etapa constructiva inmediata, pasados un par de años, los cambios
aparecidos al azar, pueden distorsionar las esperanzas, y se observa conveniente el desarrollo
de un nuevo plan ajustado para los siguientes 2 y 5 años.
El inconveniente de esta modalidad es el gran trabajo de planeamiento que se repite, y el
secreto esta en minimizar el trabajo indispensable, solo debe hacerse lo que ayuda a la
correcta evaluación de los pasos que se han de dar.
El trabajo de detalle solo debe hacerse para el futuro inmediato. A veces se presentan cambios
tecnológicos importantes que obligan a replantear el plan, a veces la crisis obliga a frenar el
desarrollo. Las situaciones de crisis pueden afectar decisiones del futuro inmediato, invitando a
demorar las obras, pero si la crisis se resuelve se hace imposible recuperar el tiempo perdido
para la obra.
El trabajo de planeamiento es un trabajo de escritorio... los tiempos de crisis, cuando no se
hace nada, son ideales para desarrollar esta actividad, quizás por la crisis los 20 años del
planeamiento se alejen... pero llegaran a los 40, o quizás superada la crisis se anticipen,
lleguen a los 15 o a los 10.
Planeamiento en el futuro.
Una carga tiene cierta evolución en el tiempo, también se notan ciertos incrementos en el área,
cuando lo que ocurre es un incremento de superficie se plantea una red nueva Si en cambio lo
que se presenta es evolución en el tiempo se deben integrar obras nuevas a lo existente.
El planteo se debe hacer para una situación futura razonable, en distribución se debe mirar a
10 o 20 años adelante, esto significa, pensando que la carga crece con cierta tasa anual, un
incremento de carga que puede llegar al doble o mas.
Supóngase conocer un area en la que se conoce la distribución de carga por unidad de
superficie. En el área se distribuyen centros de suministro, cada uno cubre cierta superficie,
tiene cierto radio de acción, las áreas no se superponen, entre un area y otra se tiene una
frontera, los círculos que corresponden a cada centro se deforman y convierten en polígonos.
El trazado de calles, los limites de propiedad teinen relacion con esas fronteras.
Otro problema que se presenta es que planeamos para una carga mayor (quizas doble o mas)
entonces la potencia efectivamente necesaria en cada centro debe ser menor, y se
incrementara con el crecimiento de la carga. Otra posibilidad es asociar las áreas de a dos,
instalar un solo centro, al tiempo se instalara el segundo, quizás el tercero. Quien planifica debe
adivinar cual es la mejor solución.
En general se tiende a reducir la primera inversión, pero este criterio no debe representar
encarecimiento futuro, por esto es muy importante planear para la situación final, y luego
identificar la necesidad presente.
Una vez que hemos identificado la distribución de centros de carga, aparecen dos problemas,
la red que debe llegar a todos los usuarios y la red que desde la fuente de energía debe llegar
a todos los centros.
También este problema merece un análisis, se proyecta la red final, se busca lo que
inicialmente mas conviene, teniendo presentes las reservas que se deben hacer para el futuro.
El fruto de este trabajo de planeamiento debe quedar bien documentado, para que cuando se
presenta la necesidad de construir las obras y desarrollar la ingeniería de detalle no queden
dudas de lo que se debe hacer.
El planeamiento no debe entrar en las soluciones de detalle que seguramente en el transcurso
del tiempo perderán vigencia victimas del progreso tecnológico (tanto en componentes como
en materiales).
El producto del planeamiento es un mapa geográfico (topográfico) donde pueden identificarse
los recorridos de la red de las líneas eléctricas y los centros de carga. Otro producto es un
plano esquemático que muestra las posibles conectividades, y los caminos que sigue la
energía de fuentes a consumos.
Podríamos pensar en ver esto como una imagen de la realidad actual, lo que significa un gran
trabajo de relevamiento (el fruto es un documento imagen de la realidad) y sobre esta realidad
se hacen agregados que deben satisfacer las necesidades futuras que se van previendo.
Disponer de esta documentación permite encarar el problema en muchas formas, con objetivo
de mejorar la distribución, se dispone de una excelente base de información para desarrollar
distintas simulaciones, variar conductores, variar centros de carga, variar conectividad,
manteniendo las cargas y las fuentes se pueden hacer variantes en busca de optimizaciones.
Si se dispone de la red imagen, y aparecen incrementos de carga, o nuevas cargas, se pueden
simular sus efectos, calculando variaciones de perdidas, de caídas de tensión, de costros que
corresponden por la nueva situación planteada.
Un pensamiento
Dijo el Maestro:
Hay quienes piensan que los problemas se resuelven a base de esfuerzo. Y lo único que
consiguen quienes piensan de este modo es mantenerse ocupados a si mismos y a otras
personas.
Los problemas solo se resuelven a base de conocimiento. De hecho donde hay conocimiento
no surgen problemas.
del libro: Un minuto para el absurdo - Anthony de Mello S. J.
Problemas y soluciones
1) 1) Una carga variable entre un mínimo 3 MW y un máximo 10 MW, inicia en el mínimo, a
los 10 segundos alcanza el máximo que mantiene por 50 segundos, en 20 segundos
vuelve al mínimo y permanece por 40 segundos reiniciando el ciclo, se desea conocer la
potencia media que la carga absorbe
El calculo se ha desarrollado con el programa y-area (dentro del ambiente de WproCalc), la
preparación de datos y resultados se presenta en y-area.txt, un diagrama gráfico se
observa en y-area.gif
El factor de carga que se obtiene es 6.889 / 10 = 0.689
2) 2) Determinar el factor de perdidas que corresponde al caso anterior. Un calculo
aproximado se puede hacer con la formula que incluye el programa t-factor (dentro del
ambiente de WproCalc), obsérvese t-factor.txt que además incluye notas sobre la formula
utilizada.
3) 3) La carga sufrió un incremento de 5% el primer año, y durante el segundo
prácticamente otro tanto, por lo que respecto del inicio se considera 10% de incremento, se
desea tabular el crecimiento en los siguientes 10 años. El calculo se ha desarrollado con el
programa t-crece (dentro del ambiente de WproCalc), obsérvese t-crece.txt, con la tabla de
valores que merece ser graficada.
4) 4) De las 700 horas (aproximadamente) que tiene el mes se conoce las horas en que se
presenta un estado de carga, potencia y factor de potencia, se propone realizar un balance
de carga y determinar el consumo. El cálculo se puede hacer con el programa q-carga
(dentro del ambiente de WproCalc), obsérvese los resultados q-carga.txt, nótese que el
programa permite incluir generador y banco de capacitores, obsérvese la figura q-carga.gif.
5) 5) Se ha preparado una planilla excel demanda.xls que permite con ciertas premisas
determinar el diagrama de carga horario de un conjunto de usuarios de tipo domiciliarios, y
otros resultados de interés para estos temas. Para copiar la planilla haga click sobre
demanda.zip.
6) 6) Se debe estimar la carga total de un barrio con 32 usuarios de excelente nivel social,
en una zona cordillerana, se trata de segundas casas (casas de fin e semana). Oprima
para ver la solucion
7) 7) Analizar facturas de energía eléctrica, con el objetivo de encontrar los distintos
factores que lo componen, y los pesos relativos, oprima para ver la solución, Se puede
utilizar la planilla factura.xls, contenida en el archivo que puede bajar, para ello haga click
sobre demanda.zip, descompactelo y podrá usar la planilla.
8) 8) Analizar diagramas de carga de una maquina industrial – se dispone de registros de
corriente de una maquina que muestra el siguiente ciclo de carga (def-100), se presentan
varios ciclos repetitivos, observemos un solo ciclo (def-101), tomando como origen la
rampa ascendente se superponen los ciclos observándose cierta dispersión en sus valores
(def-102), promediando todos los valores, y determinando el desvio standard se obtiene la
representación (def-103) que sintetiza los resultados valor medio +/- desvio. Trabajos
análogos de pueden hacer con la demanda dia por dia de una población.
9) 9) Analizar diagramas de carga de una planta industrial – se dispone de registros de
corriente de un periodo (def-111) que muestran la irregularidad en la demanda (color
amarillo), con los datos numericos se ha calculado en cada instante el promedio de 5
minutos, 15 minutos (demanda deslizante), media hora, y una hora (color rojo),
expandiendo el periodo se observa (def-112) mejor el detalle que incluye el momento de
máxima carga. A partir de los datos se pueden obtener los valores relativos respecto del
máximo, y sus cuadrados (que representan las perdidas) y construir los diagramas
ordenados (def-113).
10) 10) Para estimar el consumo de una vivienda, y poder analizar los valores de consumo
registrados en al factura se puede utilizar la tabla que suministra el distribuidor de energia
electrica consum.jpg. Se propone determinar el consumo de la casa y compararlo con la
factura.
Tema 2
La energía eléctrica se entrega a los usuarios mediante líneas desde centros de distribución
(ver figura 1). La distribución de energía como actualmente se desarrolla generalmente parte da
la alta tensión con líneas de transmisión estas llegan a estaciones eléctricas donde arrancan
las líneas de subtransmision que llevan la energía a las subestaciones de distribución.
Los conceptos que se aplican en el diseño de líneas de subtransmision no son distintos de los
que se aplican a líneas en general, se trata de lograr un diseño confiable, que ocupe poco
espacio y económico.
Ubicación, tamaño.
A veces es aconsejable llevar las subestaciones de distribución a las afueras de la zona que se
debe atender, para que esto sea posible el área que se debe cubrir no puede ser muy grande.
Las ciudades pequeñas pueden ser atendidas fácilmente con las subestaciones de distribución
ubicadas en su periferia, lógicamente el crecimiento de la zona urbana lleva a que más tarde la
subestacion de distribución quede integrada en el área de la ciudad, en las ciudades grandes
ya desde el principio las subestaciones de distribución se encuentran dentro de la zona urbana.
La ubicación de la subestacion fija el tamaño de la zona que debe alimentar, los alimentadores
primarios deben llegar hasta los limites del área servida. Según sea la carga del alimentador y
sus características podrá ser mas o menos largo y esto fija el área que se puede cubrir.
El área que se debe servir se caracteriza por tener cierta densidad de carga (potencia /
superficie), pensando que esta área tiene cierto radio (longitud) queda determinada la potencia
(tamaño) de la subestacion.
El enfoque de este tema se puede plantear con hipótesis ideales y entonces se puede
desarrollar fácilmente, la solución que muestran estos enfoques luego deben ser verificada en
las condiciones reales de la instalación para asegurar la correcta adaptación.
Un problema que aparece en la subestacion es que a veces los alimentadores deben salir
todos juntos, lo que se resuelve con una concentración de cables aislados importante lo que
significa una gran concentración de calor (perdidas), y que exige verificaciones.
A veces el alimentador es en parte cable aislado, y se convierte en línea aérea cuando se ha
alejado del centro de distribución, evitando así la concentración de líneas aéreas en la
proximidad del centro.
Otra verificación que debe hacerse es que el cable soporte un cortocircuito en proximidad del
centro hasta que intervengan las protecciones, que a su vez deben ajustarse de manera de no
forzar costosos sobredimensionamientos.
Caída de tensión.
Los alimentadores presentan una caída de tensión que para ser calculada requiere
conocimiento de varias cosas:
A potencia que distribuye el alimentador, que es variable reduciéndose a medida que nos
alejamos del punto de alimentación, y cosfi factor de potencia de la carga
k es el factor que toma en cuenta la variación de carga a lo largo del cable, y que depende de
la distribución de carga
Carga total Pt = n * P1 = 10 * 2 = 20 kW
La carga en el cable, que causa la caída de tensión, crece en serie aritmética a medida que nos
acercamos a la fuente 1, 2, 3, ..., n. Y la caída de tensión en el cable que alimenta n cargas
resulta:
(r * cosfi + x * senfi) * L1 * Suma(n + (n - 1) + ... + 1) * P1 / (cosfi * U^2) =
Factork = (1 + 1 / n) * (1 / 2)
para la caída de tensión se puede asemejar el cable de distribución a un cable con la carga
concentrada en el punto de coordenadas Lt * Factork, prácticamente en el centro
Sea una distribución de cargas creciente, nos alejamos del punto de alimentación, en el tramo
de cable siguiente la carga se incrementa, la carga mas alejada es n * P1, y la mas próxima a
la alimentación es P1.
Podemos considerar una distribución de cargas decreciente, nos alejamos del punto de
alimentación, en el punto mas alejado la carga es P1, y en el punto mas próximo es n * P1, la
carga total es igual que para el caso anterior, en cambio la caída de tensión resulta:
La figura 21 muestra los factores k que para las distintas distribuciones de carga sirven para
determinar las caídas de tensión en el cable, en base al numero n que corresponde a la
cantidad de tramos del cable, de características constantes.
Problemas y soluciones
Tema 3
La línea tiene un área de influencia, la pedida de la línea significa cierto numero de usuarios sin
servicio, para limitar esta influencia se puede dividir en tramos la línea, de manera de poder
separar el tramo fallado y reducir el numero de clientes afectados por la interrupción.
Pensando en una línea de tipo radial, a medida que la falla ocurre mas cerca de la alimentación
la separación del tramo fallado asume mas importancia, con falla en el primer tramo todos los
usuarios quedan afectados.
Surge natural la conveniencia de alimentar la línea desde ambos extremos, para superar estas
condiciones logrando contener el numero de afectados.
Bucle.
Niveles de tensión.
En nuestro país las tensiones normalizadas que se utilizan en distribución son 13.2 y 33 kV, en
el pasado también se utilizo la tensión de 6.6 kV, en algunos casos particulares 11 kV,.
Las normas IEC una serie de valores para países de 50 Hz y otra serie para 60 Hz.
En nuestro caso puede ser interesante examinar las tensiones del rango 20 – 24 kV, que
permiten máximo aprovechamiento de los materiales fabricados y difundidos bajo la tecnología
europea, frente a este criterio la tensión de 33 kV esta fuera de rango.
Carga.
La distribución publica alimenta en general a sus usuarios en baja tensión, pero cuando la
carga que estos representan supera ciertos valores comienza a ser conveniente (para ambas
partes) desarrollar la alimentación en media tensión.
Con aun mayores potencias se llega al extremo de alimentar a contados usuarios en alta
tensión, no nos ocuparemos de este ultimo caso.
Analizaremos en cambio el caso de alimentar con tensiones del orden de hasta 20 kV (en
nuestras redes 13.2 kV), los principios que se exponen pueden extenderse por analogía hasta
50 kV (33 kV y quizás 66 kV). Haga click para ver alimentación en MT de usuarios
Líneas de enlace.
Alimentador de distribución.
Problemas y soluciones
1) Caso de un edificio grande, Se tiene un edificio existente, que ocupa una manzana, se trata
de un edificio publico, con oficinas, por razones históricas esta dividido en cuatro áreas
eléctricas. Se plantea renovar la instalación eléctrica de potencia en particular los tableros del
edificio, los cables alimentadores y las canalizaciones, y se busca una solución que resulta de
interés, y ofrezca ventajas económicas. Ver solución
2) Se trata de una red eléctrica que desde un centro de carga debe alimentar a varios usuarios,
el centro de alimentación es el sistema de barras de servicios auxiliares de una central
hidroeléctrica, las cargas son dispositivos auxiliares para el manejo del agua. El problema
consiste en proyectar toda esta red eléctrica, ver documentación
Tema 4
La tensión secundaria, baja tensión, que se utiliza en distribución, usada en nuestro ambiente
es 220 - 380 V, 220 V fase neutro, 380 V trifásico (entre líneas) recordemos que nuestra
frecuencia es 50 Hz. Esta tensión era la normal en Europa continental, mientras que en Gran
Bretaña la tensión normal era 240 - 420 V, hace ya algunos años en un esfuerzo de unificación
se normalizo a nivel europeo 230 - 400 V.
En el pasado también se distribuyo energía con un sistema en triángulo 220 V con una fase a
tierra.
Para poder distribuir energía monofásica y trifásica en estos últimos sistemas una de las ramas
del triángulo 3 * 480 V tiene punto medio (neutro), con lo que se tiene una distribución con 4
hilos, pero con tensiones compuestas el doble de la tensión simple (fase neutro), mientras que
en los sistemas Y la tensión compuesta es raíz(3) veces la simple.
La practica actual de diseño.
La red de baja tensión se construye con distintas técnicas, difundidas en distintas áreas del
mundo (digamos en distintas zonas de influencia tecnológica).
Podemos hablar de una técnica Americana (característica de los 60 Hz) con distribución en
media tensión (5 a 10 kV) con muchos transformadores chicos (5 a 50 kVA), y con líneas de
baja tensión de radio de acción muy corto. Esta red es naturalmente económica con cargas
dispersas, baja densidad, y permite realizar la distribución con transformadores monofásicos y
solo trifásicos donde indispensables, ver figura cp-02.jpg (lado izquierdo).
O una técnica Europea (característica de los 50 Hz) con distribución en media tensión de mayor
valor (10 a 20 kV) con transformadores de mayor potencia (100 a 500 kVA) líneas de baja
tensión con radio de acción grande. Esta solución es buena con altas densidades de carga, y
en ella se usan casi exclusivamente transformadores trifásicos, ver figura cp-02.jpg (lado
derecho).
Con bajas densidades de carga la red de baja tensión es radial pura, cada línea alcanza pocos
usuarios.
Con mayores densidades, toma apariencia de red mallada, pensamos en líneas principales y
derivadas, que llegan desde el punto de inyección de potencia (el transformador) a todos los
usuarios.
Esta red tiene notable relación con la geografía del área servida, si se trata de manzanas
cuadradas, observamos que las líneas recorren las calles, que se cruzan y se unen en las
esquinas.
Esta red puede ser realmente mallada (con mallas cerradas, lo que exige mayor tecnología en
los componentes, interruptores, relés, soluciones llamadas Banking - anillo secundario - o
Network - red), o las mallas pueden ser aparentes, y la red esta cortada en puntos con
posibilidad de variar la configuración para satisfacer necesidades que se presentan (con
seccionadores, cuchillas).
La mayor cantidad (y valor) del material es cable, y este es prácticamente el que merece la
atención cuando encaramos el problema de búsqueda de un optimo.
La conducción de energía en baja tensión se puede hacer con líneas aéreas, con cables
protegidos (con una capa de aislante que no tiene función de aislacion), los cables desnudos
no se utilizan por los peligros de contactos y facilidad de fallas.
Una forma de distribución de baja tensión es simplemente a partir del transformador llegar a
cada carga con un cable, en forma radial.
El banking también se puede hacer con fusibles, las corrientes pueden ser altas, y es difícil
lograr una buena coordinación.
También se puede hacer una red secundaria, una red de cables unidos en nodos cubren el
área a alimentar, algunos nodos tienen alimentación mediante un transformador, esta forma de
distribución se llama network secundario, los niveles de cortocircuito que aparecen en la red de
baja tensión son muy elevados, por lo que se necesitan fusibles limitadores, la falla en una
rama exige la fusión de los dos fusibles de la rama, y que los otros mantengan la integridad.
La mayor corriente que se presenta es en el tramo inicial de cable, para el se debe verificar que
el cable soporte la corriente (condición térmica de régimen permanente), los datos de los
cables (aislados por ejemplo) se encuentran disponibles en catálogos, vease cable-a.xls,
contenido también en el paquete dee-4pro.zip..
Si la corriente en el cable se reduce, a medida que nos alejamos del centro de alimentación, es
posible reducir su sección.
Al verificar el cable por la corriente que transporta se deben considerar las condiciones en que
se encuentra tendido, en el inicio, al salir del centro de distribución se presenta con frecuencia
un haz de cables que produce mutuos calentamientos, debiendo estudiarse en detalle, en el
recorrido se presentan otras singularidades (caños de protección para cruces, paralelismos con
otras instalaciones, terrenos malos para disipar el calor, etc) que también pueden representar
puntos calientes y deben estudiarse en particular.
La caída de tensión se determina para la carga extrema del cable, que de alguna manera
representa la carga con mínima tensión (condición de máxima caída – una condición menos
restrictiva es que un pequeño porcentaje de cargas estén fuera de tolerancia).
El cable puede considerarse dividido en tramos, cada tramo transporta cierta corriente, hasta
su extremos mas alejado, y alimenta ciertas cargas que se encuentran en su desarrollo.
Los distintos tramos de cable tienen caídas de tensión parciales que se suman, dando el total,
cuando los tramos de cables son largos, las secciones están definidas por la caída de tensión
total, que se debe repartir adecuadamente entre los distintos tramos y un criterio puede ser
minimizar la cantidad de conductor y aprovechar toda la caída de tensión disponible (ver
DIMENSIONAMIENTO DE CABLES – Revista Megawatios Setiembre 1979)
Otra verificación que se debe hacer es respecto de la corriente de cortocircuito que se puede
presentar en el cable, esta debe ser soportada sin inconvenientes.
En la materia economía (hace tiempo…) hemos visto que las obras, las construcciones, las
instalaciones, tienen costos que son fijos, y costos que son variables (dependen de algún
parámetro), también hemos visto que para construir una obra, es necesario dinero, y para
hacerla funcionar también, ese dinero debe ser recuperado para pagar los costos, los gastos, el
beneficio.
En la materia instalaciones eléctricas, se han visto las condiciones técnicas que debe satisfacer
el diseño de la línea, caídas de tensión razonables, corriente en el tramo mas cargado
aceptable, también se ha visto algún enfoque económico, como lograr el mínimo volumen de
material conductor para una red eléctrica con un diseño de árbol (tronco y ramas) o una línea
que alimenta cargas alineadas. El mínimo volumen se identifico con un mínimo costo.
• los transformadores de media a baja tensión, con el equipo asociado (de protección)
• este costo tiene parte fija (independiente de la potencia del transformador)
• parte variable (proporcional a la potencia del transformador)
• de este costo todos los años se debe recuperar una parte (tasa del cargo fijo por
inversión)
• para los transformadores, un costo anual debido a perdidas Joule (en los
conductores, perdidas en cortocircuito), el costo depende de:
• perdidas en cortocircuito
• máxima demanda anual en el transformador (relacionada con su potencia nominal)
• factor de perdidas, para determinar el tiempo equivalente de perdidas (anual)
• costo de la energía eléctrica,
• para los cables también hay un costo anual debido a perdidas Joule
• Resistencia del cable (resistividad y sección)
• máxima demanda anual en el cable
• factor de perdidas, tiempo equivalente de perdidas (anual)
• costo de la energía eléctrica,
Las pedidas obligan a una mayor inversión en le sistema de media tensión hasta la
generación, que debe considerarse.
Con estas consideraciones se puede escribir una ecuación de costos totales anuales, que
serán función de algunas variables, potencias de los transformadores, secciones de cables
alimentador (principales) y derivaciones.
Sección-nominal-cable2)
Teniendo en cuenta que en la red puede haber mas de un tamaño de cables (alimentadores
principales y derivaciones por ejemplo).
De esta ecuación se busca un mínimo, si las variables fueran continuas tendría sentido hacer
las derivadas parciales respecto de cada variable, e igualarla a cero, y obtenemos ecuaciones
que nos permiten encontrar los extremos de interés.
Análogamente las secciones de los cables, los valores deben ser los normalizados, a veces
también una serie reducida, a veces se prefiere tener dos líneas en paralelo que una sola de
sección mayor.
Estas restricciones hacen que la búsqueda de la solución del problema real se haga por calculo
numérico, fijando combinaciones de valores que son alternativas validas y buscando entre ellas
el mínimo de interés, respetando también los otros vínculos técnicos que hacen a la calidad del
servicio que es el tema con el cual hoy se juzga el buen diseño de la red y su buena
conservación y desarrollo.
Las condiciones económicas, no se agotan con las que hemos examinado, además:
Hay perdidas en el hierro de los transformadores, que como las otras perdidas vistas, también
influyen en el costo de operación.
La continuidad del servicio es importante, la falta de energía eléctrica tiene también un valor
económico, que debe ser considerado, y justificando los mayores costos que deben tender a
esta mejora.
Además el criterio de diseño que hemos planteado debe ser para una situación de futuro
razonable, no es la necesidad relevada hoy, sino una necesidad a cierto plazo futuro, pero esto
significa una mayor inversión (que el contador, o el economista - tacaños, no desean, porque
piensan que siempre es mejor postergar la inversión, invertir en el futuro, en cambio como
ingenieros pensamos que es mejor invertir para el futuro).
Desde hace algunos años reconociendo la importancia de la calidad del servicio la red eléctrica
en general, y la de distribución en espacial deben incluir conceptos de calidad, y para forzar
esto, el estado, al dar la concesión fija multas por apartamiento de una calidad especificada,
estas multas son costos adicionales que también deben influir en el diseño económico (y
técnico) de la red.
Algunos fenómenos de calidad (armónicas o flicker), mal evaluados a nivel de proyecto, pueden
hacer que la solución optima deba ser modificada, ampliada o rehecha anticipadamente, con lo
que nuestro optimo económico encontrado, no será tal.
Surge la idea de que la red debe tener un diseño muy flexible, para que las partes de red, que
en el funcionamiento real se muestren menos exigidas, puedan ceder algunos componentes a
la otra parte para que las exigencias se repartan mejor, mejorándose así la calidad global.
Confiabilidad, por distintas razones ocurren fallas en la red que interrumpen el servicio, según
como sea la estructura de la red eléctrica, pueden existir facilidades para poder retomar el
servicio mas rápidamente, al menos en parte de la red. Por ejemplo, si la red es mallada, con
mallas abiertas, es posible transferir rápidamente una parte de la carga aprovechando la
capacidad sobrante de otra parte de red. Los tiempos de transferencia se pueden reducir, con
automatismos y telecomandos que son por otra parte una ulterior mayor inversión.
La confiabilidad actúa sobre la estructura de diseño de la red, desde este punto de vista
intuitivamente, los diseños menos confiables son los mas sencillos, mientras que los mas
confiables ofrecen muchas posibilidades, pero hay que observar que la confiabilidad de los
componentes (mejores) también influye, para una misma estructura de red los componentes
mejores (mas confiables) darán mayor confiabilidad, y una red con estructura mas compleja
puede ponernos en crisis porque exige mas componentes o elementos que no están en la red
simple y que son (pueden ser) menos confiables. Por cierto que estas decisiones también
influyen (y en forma importante) en los costos (tanto de inversión como de operación).
Hasta aquí hemos razonado suponiendo que el sistema es trifásico, simétrico y equilibrado,
esto es lo normal en sistemas de potencia. Nuestro sistema trifásico podría ser construido con
tres sistemas monofásicos desfasados 120 grados eléctricos, tendríamos un sistema de seis
conductores, y nuestras cargas podrían no ser equilibradas (tres sistemas monofásicos).
Conectando los generadores en un punto común si las cargas son equilibradas, las corrientes
(de frecuencia fundamental) en los conductores de retorno suman cero, el sistema es
balanceado, la corriente en el conductor es muy pequeña, el conductor de retorno puede ser de
sección mínima o directamente eliminarse.
Si se desea alimentar cargas monofásicas con 3 hilos estas se deben conectar entre fases, en
esta forma la suma de corrientes sigue siendo cero. Por razones de seguridad, entre otras, un
punto del sistema de distribución se pone a tierra, nuestro sistema en D tendrá una fase a
tierra, si se desea que las cargas monofásicas estén conectadas entre fase y tierra, solo dos
fases podrán suministrar alimentación a cargas monofásicas.
Las cargas de baja potencia es posible alimentarlas con tensión mas baja que la tensión de
fase, esto se ha hecho dividiendo una de las fases del triangulo por la mitad, conectando el
centro a tierra, y alimentando los usuarios de baja potencia entre tierra y fase, y al resto en
forma trifásica.
Estos sistemas se originan desde una red de media tensión, estando conectados a través de
transformadores (trifásicos o bancos monofásicos)
Problemas y soluciones
2) Buscar una mejor solución para el problema anterior (ver la solución incluida después del
problema 1).
4) Se trata de alimentar un área dividida en manzanas que cubre cierta superficie, con distintas
estructuras de red, tratar de obtener una solución optima (ver solución). Se debe encontrar
como cae la tensión a lo largo de los cables que cubren el area, estos pueden estar formados
por distintas secciones, y con distintos estados de carga, la planilla prob-4-4.xls, que esta
compactada en el paquete dee-4pro.zip, ayuda a determinar las caídas de tensión.
5) Sobre el modelo de las dos redes del problema anterior, proponer alternativas de distinto
radio de acción, que cubren distintas superficies y densidades de carga.
6) Para facilitar el calculo de cables que alimentan una carga concentrada se ha desarrollado la
planilla prob-4-6.xls, que esta compactada en el paquete dee-4pro.zip.
9) Una forma constructiva frecuente de las líneas de baja tensión es utilizar soportes de madera
y sostener con ellos el haz de conductores. Se deben determinar los esfuerzos mecánicos que
se presentan sobre conductores, soportes y fundaciones al cambiar las condiciones climáticas,
para verificar o seleccionar tamaños resistentes adecuados. La planilla dee-4-9.xls que esta
compactada en el paquete dee-4pro.zip, desarrolla estos cálculos, e incluye características de
cabes preensamblados de baja tensión.
10) Un cable de media tensión, alimenta un transformador, y del lado secundario se tiene otro
cables, determinar las caidas de tensión y corrientes de cortocircuito. La planilla dee-410.xls
propone la resolución de este problema (paquete dee-4pro.zip).
11) La red de baja tensión se desarrolla a lo largo de una calle, dos tramos de cable que
pueden ser de distinta longitud inician en un transformador, la planilla dee-411.xls propone la
resolución de este problema (paquete dee-4pro.zip).
Tema 5
Tierras múltiples.
Problemas y soluciones
7.1 - INTRODUCCIÓN
En el estado normal de la red cuando las cargas están conectadas circulan corrientes en los
distintos componentes, y se producen caídas de tensión.
Es de interés conocer la corriente que circula en cada componente, y la tensión con que se
alimenta cada carga.
Cuando la tensión en una carga es baja, puede elevarse actuando sobre los variadores de
relación de los transformadores.
Considerando solo las condiciones normales de la red, sin considerar condiciones de falla,
dependiendo del tipo de carga, de como esta varía se tienen entonces condiciones de carga
máxima y mínima normalmente el máximo de una carga no se alcanza simultáneamente con el
máximo de las otras, y en consecuencia el conocimiento de los valores extremos de tensiones
y corrientes exige el análisis de numerosos casos.
Para las estaciones de distribución que tienen un solo sistema de barras se presentan
condiciones de funcionamiento normal con carga media, y condiciones con carga máxima y
mínima.
Para las estaciones de distribución con barra seccionada, manteniéndose constante la carga
total, es posible tener distintas distribuciones de carga, porque ciertas cargas pueden
conectarse a una u otra barra, o se está en situación de que todas las cargas que tienen
función de reserva se encuentran conectadas a un mismo sector de barras, así en situación
normal de carga máxima la carga en cada barra podrá oscilar entre amplios límites.
Una situación análoga particular que se presenta en redes que alimentan motores de procesos
continuos es la reaceleración, ante una falta momentánea de tensión los motores se detienen,
al volver la tensión puede no ser admisible el arranque simultáneo de todos los motores, en
consecuencia se los arranca en grupos, escalones de reaceleración.
Estos análisis han sido realizados no teniendo en cuenta, como la tensión influye en la carga.
Si la carga es una impedancia de valor constante, la corriente varía linealmente con la tensión y
la potencia varía con el cuadrado de la tensión.
Si la carga es tal que toma corriente constante, la potencia aumentará linealmente con la
tensión.
p = pa * u^alfa + pb
En general las cargas pueden considerarse casi independientes de la tensión, aunque esta
regla debe verificarse en cada caso particular.
Conocida una red y sus cargas se puede tener una primera idea de como fluye la potencia, (y
el valor de la corriente en cada elemento) suponiendo que todas las componentes de la red
tienen impedancia nula.
Con esta hipótesis, simplemente sumando potencias que salen de un nodo, se determina la
potencia que debe inyectarse en el nodo, (si hay generador) o que llega a ese nodo (a través
de una línea - o más).
Conocida la carga (p + jq - supuesta la corriente igual en valor relativo) en cada rama, y
conocidos los parámetros (r + jx) de la rama puede calcularse la caída de tensión en cada
rama.
Logicamente como la corriente depende de la tensión y las cargas se han calculado sin tener
en cuenta las pérdidas en los elementos, los resultados obtenidos son válidos solo como
primera aproximación.
Conocidas las cargas y fijados los parámetros de la red se determina la caída de tensión en
cada elemento y la tensión en cada punto de la red.
En este estudio se toman generalmente como referencia las tensiones nominales de los
transformadores, si se toman como tensiones de referencia las de las cargas los resultados
deberán correspondientemente ser cambiados.
Si se detecta que en alguna carga la tensión que se presenta es inadmisible (muy baja) deberá
corregirse el diseño de la red para compensar esta deficiencia.
El análisis debe completarse con un estudio de la situación con cargas mínimas o en vacío,
verificando que en ningún punto se superen las tensiones admisibles.
Conocidas las variaciones de tensión de la fuente, y las posibles variaciones de relación de los
transformadores se estudian las tensiones que pueden tenerse en los distintos puntos y se
eligen las relaciones más convenientes para los transformadores.
Cuando se conecta una carga determinada, (o arranca un motor) la tensión sufre una variación
brusca, el valor de esta variación se determina en forma similar a la antes estudiada condición
en carga, se puede ver también la influencia que esta carga tiene sobre la tensión en todos los
nodos de la red.
Al ser la conexión brusca, no es en principio posible tener en cuenta que las barras de tensión
constante son tales, la caída en estas barras puede evaluarse conectándolas a barras de
potencia infinita a través de una reactancia que representa la impedancia de cortocircuito de la
red.
Existen también gráficos que relacionan las potencias de arranque de motores, con caídas de
tensión en barras de generadores.
Se debe verificar que estos sucesos no causen inconvenientes a los restantes usuarios de la
red.
deltaE = E1 - E2
E1 = RAÍZ((E2 + m)^2 + n^2)
E2 = RAÍZ(E1^2 - n^2) - m
m = I * R * cos fi + I * X * sen fi
n = -I * R * sen fi + I * X * cos fi
Los cálculos pueden realizarse determinando los valores de deltaE o bien si se remonta la red
desde las cargas a la fuente, en base a E2 se calcula E1.
Cuando se pretende precisión en los cálculos se debe tener en cuenta que los valores de delta
E no pueden ser sumados directamente ya que los vectores E no están en fase.
Si se desea utilizar los valores de las cargas (potencia) en lugar de las corrientes se debe tener
en cuenta que
3 * E2 * I * (cos(fi) + j * sen(fi)) = P + j Q
deltae = (p * r + q * x) / e2
deltae = (r + x * tg(fi)) * p / e2
Cuando estos estudios deben realizarse con mayor precisión es importante partir de un modelo
de la red completo y bien detallado.
En general una línea deberá estar representada por su circuito equivalente PI.
Una carga estará representada por una admitancia cuyo valor eventualmente varía al variar la
tensión; si en particular se trata de una carga que absorbe potencia constante se tiene
g + j * b = (p + j * q) / e^2
g + jb = pn + j qn
La diferencia con el modelo para el estudio del cortocircuito consiste en que los nodos en los
cuales se tienen cargas están conectados a través de impedancias con el nodo que representa
el neutro del sistema y que se toma como cero de referencia.
También los nodos que no tienen carga están unidos al neutro del sistema con la capacitancia
que representa a la resultante de las correspondientes al modelo de cada línea que concurre
en ese nodo.
En los nodos en los cuales se encuentran conectadas cargas, es incógnita la tensión (en
módulo y ángulo).
Para los nodos en los cuales los generadores inyectan potencia se fijan como datos la potencia
activa y el módulo de la tensión, con lo cual son incógnitas la potencia reactiva y el ángulo de la
tensión.
Uno de los generadores deberá inyectar la potencia activa que exija el balance de cargas, por
lo que, para éste el único dato es la tensión (módulo y ángulo - tomado como referencia), las
incógnitas para éste son, potencia activa y potencia reactiva entregadas.
Cuando la red es de tipo radial, arborescente, y para todos los nodos se conocen potencia
(activa y reactiva) extraída (o inyectada) el problema puede resolverse por iteración con el
siguiente método:
- Partiendo del nodo de alimentación se calcula la tensión en el otro extremo de cada elemento
y se obtiene las nuevas tensiones en los nodos.
- Con las nuevas tensiones se recalculan las cargas, corrientes, y tensiones hasta lograr una
aproximación satisfactoria.
La potencia que entra en una rama es la que sale por el otro extremo, a la cual deben sumarse
las pérdidas.
Cuando la red no es radial (mallada) pero no tiene generadores (se conoce carga activa y
reactiva en todos los nodos) el problema puede resolverse con el siguiente método.
La tensión en el nodo i está relacionada con la tensión en todos los nodos unidos por
impedancias Zij.
Conocida una aproximación de la tensión en los nodos puede determinarse una mejor
aproximación en el nodo i calculando con la fórmula indicada el nuevo valor.
En esta forma, nodo por nodo se corrigen todas las tensiones hasta lograr una aproximación
satisfactoria.
Donde:
Yii es la admitancia entre el nodo i y el de referencia cuando todos los restantes nodos se han
conectado al de referencia.
- Se calculan los productos Vi * Yii y con estos una mejor aproximación de Vi.
deltap = i^2 * r
deltaq = i^2 * x
En los balances de potencia, que se hacen al analizar redes, estas pérdidas deben ser tenidas
en cuenta, así para un nodo con carga y una batería de capacitores se tiene:
La corriente resulta
i2 = Raíz(p2^2 + q2^2) / e2
Sumatoria(deltap)
Sumatoria(deltaq)
Cuando la red es puramente radial y tiene un único generador que la alimenta, no existe
posibilidad de dominar estos factores.
Se trata entonces de variar las tensiones en los generadores, manteniendo las tensiones en las
cargas dentro de los límites aceptables hasta conseguir minimizar las pérdidas.
El problema es aún más general, no interesa en rigor minimizar las pérdidas, cuando el costo
de la energía de cada uno de los generadores es distinto lo que se busca es minimizar el costo
total de operación de la red.
En general se acepta que la variación de tensión en las cargas esté comprendida entre los
límites de más menos 10 %.
En rigor estos límites son excesivos, algunas recomendaciones establecen límites más
estrechos, e inclusive definen valores recomendados y valores tolerables.
Para baja tensión se recomienda más menos 5 % y se tolera -9 + 6 % mientras que para media
tensión se recomienda -2,5 + 5 % y se tolera - 5 + 6 %.
Es interesante destacar que una tensión más elevada aumenta el consumo de las cargas
sensibles a tensión (alumbrado) y disminuye las pérdidas por lo que aumentos de tensión del 1
% se reflejan en aumentos del 0,5 al 1 % de los ingresos.
Las tensiones bajas en puntos de la red pueden corregirse mediante los variadores de relación
de los transformadores.
Estos elementos pueden ser tenidos en cuenta en el modelo de la red utilizando los valores de
Yij indicados en la construcción de la matriz.
e1 = k * e2
i1 = y2 / k
i1 = (v1 - k * v2) * 1 / z12
Modificando los valores de k convenientemente se logra mejorar las tensiones en los distintos
nodos.
Este mismo efecto puede lograrse instalando en puntos estratégicos de la red reguladores de
tensión o autotransformadores elevadores figura (7.6) 1.
Para reducir la diferencia de tensiones entre puntos de la red se puede también actuar sobre
los conductores disminuyendo su resistencia y/o reactancia (aumentando secciones o poniendo
líneas en paralelo).
La reactancia de una línea puede disminuirse utilizando un capacitor serie, figura (7.6).2, de
manera que:
Si se mantiene constante I cos fi (corriente activa) al disminuir tangente fi (aumentar cos fi)
disminuye delta U, desde este punto de vista es ideal lograr que las cargas sean puramente
resistivas; es decir tengan cos fi próximo a uno.
Las variaciones de una carga afectan a otras, cuando estas son muy sensibles a las
variaciones el fenómeno puede causar molestias o perturbaciones inadmisibles.
Fenómenos de este tipo, con gran frecuencia de los disturbios se producen cuando las redes
están alimentadas con generadores impulsados por motores alternativos, o bien se encuentran
conectados a las redes compresores alternativos, u hornos eléctricos de arco.
Analizando una red simple que alimenta a dos usuarios uno generador de disturbios, y el otro
sensible a los mismos se observa que las mallas que incluyen el generador y una carga, y el
generador y la otra carga tienen una parte común, figura (7.6).3.
Evidentemente cuanto mayor sea la impedancia mutua mayor será el disturbio transmitido a la
carga sensible, viceversa una disminución de impedancia mutua mejora la condición de
funcionamiento de la carga sensible.
Sin embargo debe siempre tenerse en cuenta desde las primeras etapas de proyecto de la red,
de evitar en el diseño, la aparición de necesidades de compensación o estabilización.
Las soluciones citadas solo deben ser utilizadas cuando son el único camino posible, y se han
agotado los recursos que permiten evitar que se produzca el problema.
En las instalaciones eléctricas aparecen redes malladas, y es necesario resolver los problemas
relacionados con ellas.
Conocido el valor aproximado de las tensiones en los distintos nodos puede mejorarse esta
aproximación calculando para cada nodo.
Una vez lograda la aproximación satisfactoria para todos los nodos que rodean a la falla se
tiene
La contribución a la corriente total de cada rama unida a la falla está dada por
i = Vj * Yij
Este método es similar al expuesto para calcular flujo de carga en redes malladas.
A veces es de interés evitar las complicaciones que significa que los valores de tensión y
corriente sean complejos, en tal caso el procedimiento es el siguiente
0 = Vi ángulo(tetai) * (Gii + j * Bii) - Sumatoria(Vj ángulo(tetaj) * (Gij + j * Bij))
Considerando que las diferencias (tetaj - tetai) son pequeñas y puede aceptarse la
aproximación
0 = Vi * (Gii + j * Bii) - Sumatoria(Vj * (Gij + j Bij)) - j * Sumatoria(Vj * (tetaj - tetai) * (Gij + j * Bij))
Ai = Vi * ángulo(tetai) * conj(Ii)
VVi = Vi + deltaVi
Estas ecuaciones se utilizan en los nodos de las cargas, en los cuales son datos Pi * j Qi, para
lograr obtener mejores aproximaciones de Vi y tetai.
En los nodos en los cuales se tiene un generador los datos son Pi y Vi.
Muchas veces la primera aproximación de tensiones puede obtenerse cortando ramas de la red
y transformándola de red mallada en red radial.
La aproximación será tanto mejor cuanto menor sea la corriente en la rama cortada.
Este método no requiere la resolución de matrices, pero con las mismas ecuaciones puede
plantearse la resolución matricial.
| Pi / Vi | - | g | * | Vi | = | vb | * | tetai |
Donde
gii = Gi + Sumatoria(Gij)
gij = - Gij
vbij = - Vj * Bij
| Qi / Vi | + | vg | * | tetai | + | b | * | Vi | = | c | * | deltaVi |
Donde
vgij = Vj * Gij
bii = Bi + Sumatoria(Bij)
bij = - Bij
cij = Bij
Las aproximaciones se hacen mejorando todos los teta y luego mejorando todos los Vi, vale la
pena notar que en el calculo de los tetai deben considerarse todos los nodos para los cuales se
conocen Pi, cargas y generadores, excluido el nodo de referencia para el cual Pi es incógnita.
Para los cálculos de los deltaVi, y consiguientemente nuevos Vi solo se consideran los nodos
en los que se conoce Qi, cargas, quedando excluidos generadores y nodo de referencia para
los cuales Qi es incógnita, mientras que Vi es dato.
Cuando los deltaVi se hacen cero, la aproximación lograda es la solución del problema, con
estos valores se calculan los Qi y el Pi desconocidos.
3 - corriente transmisible
5 - caída de tensión
6 - perdidas
7 - calculo al cortocircuito
10 - sobrecargas y transitorios
Conductores
Aislantes
Capacidad de carga
Coeficientes de agrupamiento
Cables preensamblados
Cálculos de líneas
Líneas de comunicación
Cables aislados
Perdidas dieléctricas
Pantallas de cables
Calculo económico
Resistencias térmicas
Verificación de cortocircuito
Aislamiento
Esfuerzos electrodinámicos
Cargas variables
Sobrecargas
Esfuerzos de tendido
Cuando las distancias son pequeñas se utilizan con la misma finalidad los conductos
de barras, aislados en aire o hexafluoruro de azufre o simplemente barras al aire.
Como la distribución de energía se hace (normalmente) conectando las cargas en
derivación, los cables deben transmitir la correspondiente corriente, que varía y
consecuentemente se presenta una variación de tensión que debe ser modesta,
además los cables deben soportar las situaciones que se presentan cuando hay fallas
en la red.
Por otra parte los cables representan una cierta inversión en la red eléctrica, que es
relativamente importante, y en ellos se producen perdidas de energía (efecto Joule)
que asumen importancia económica y deben tenerse en cuenta en la selección del
cable apropiado.
Las líneas eléctricas, líneas aéreas, cables aislados, barras, conductos de barras, se
consideran ramas de la red eléctrica, que unen los nodos, o unen un nodo con una
carga (utilizadora).
Las ramas están unidas a los nodos mediante aparatos de maniobra, el análisis de la
conexión de las ramas en el nodo no es tema de este cuadernillo.
Línea, cable o conducto de barras deben ser capaces de transportar la corriente normal
de funcionamiento, y la que se presenta en situaciones de emergencia, si el cable es
relativamente corto deberá soportar desde el punto de vista térmico esta corriente.
Por ejemplo imaginemos una instalación alimentada por dos cables, normalmente cada
uno transporta el 50% de la carga, en situación de emergencia, un cable fuera de
servicio el otro debe ser capaz de transportar el 100%.
Quizás en emergencia sea admisible sobrecargar el cable, el limite de carga del cable
esta dado por la temperatura que alcanza el material conductor, que puede degradar
sus características mecánicas, y en los cables con aislacion afecta la duración de esta,
reduciendo su vida útil.
3 - CORRIENTE TRANSMISIBLE
El efecto Joule que produce en los cables que transmiten cierta corriente. Sin querer
reducir la importancia desde el punto de vista de las perdidas, debemos destacar que
el calor que se produce en el cable que transporta cierta corriente debe ser disipado al
ambiente que lo rodea, de otra manera el conductor, y el aislante que lo rodea pueden
alcanzar valores de temperatura intolerables para la buena conservación de sus
características.
A su vez, el material aislante que rodea al conductor se comporta como una barrera
térmica, dificultando la disipación del calor al ambiente.
Los cables en haz, se calientan unos a otros, dificultando el enfriamiento del haz, es
mas, en algunos puntos existe mas dificultad para disipar el calor, por ejemplo los
cables internos del haz están en peores condiciones que los de la periferia, y esto debe
tenerse en cuenta cuando se proyecta el tendido.
Fijadas las temperaturas máximas admisibles para los materiales aislantes, a fin de
que la duración de los componentes sea suficiente, y dadas las características físicas
de materiales aislantes y conductor, determinadas las dimensiones del conductor, y el
espesor del aislante, es posible realizar el balance térmico que corresponde.
Cuando se llega al estado permanente todo el calor producido debe ser disipado a
través de las barreras térmicas, que dependen de la instalación particular, si se fija un
modo de instalación que se define como referencia se puede determinar la corriente
limite que corresponde a cada sección, y a cada espesor de aislante (y vaina
protectora).
debe recordarse que la resistividad del conductor varía con la temperatura por lo que
resulta:
Siendo tetamax y tetaref las temperaturas respectivamente máxima del conductor (70 a
100 grados según el aislante), y la de referencia a la que se conoce el valor de la
resistividad rho.
Q = (tetamax - tetaamb) * R
La resistencia térmica del cilindro hueco que representa la cubierta aislante es:
Las normas en su estado actual fijan valores y formulas a emplear para estos cálculos.
siendo S = PI * r^2
resulta I = a * S^0.75
I = a * S^0.625
Algunos factores pueden ser fácilmente evaluados por simples razonamientos físicos
hechos sobre el modelo de disipación de calor del cable, y es bueno realizar este
ejercicio.
I2 / I1 = raíz(resist2 / resist1)
Cables puestos en tierra de resistividad térmica uniforme son muy fáciles de estudiar,
se trata de un campo potencial que es estudiado aplicando superposición de los
efectos.
Como primera hipótesis simplificativa aceptemos que la resistividad térmica del aislante
es igual a la del terreno, el campo de flujo de calor, y las isotermas alrededor del
conductor son análogas a las líneas de corriente y equipotenciales.
Como la superficie limite del suelo debe ser tenida en cuenta, y es una equipotencial
(isoterma) para resolver la asimetría se aplica el método de las imágenes.
Para determinar como se disipa el calor en los conductores tendidos en aire se utilizan
algunos modelos propuestos por la bibliografía, en particular para conductores
desnudos tendidos al aire libre se utiliza el método de Shurig y Frick para encontrar la
capacidad de transporte.
El método puede usarse también para barras desnudas, considera que el calor se
disipa por convección y radiación, y algunas propuestas de corrección permiten tener
en cuenta la radiación solar.
A veces los cables están tendidos en el suelo, o engrapados contra la pared, también a
esta forma de instalación corresponde un factor de corrección.
5 - CAIDA DE TENSION
Siendo deltav en valor relativo, r y x parámetros por unidad de longitud, cosfi factor de
potencia, L longitud del cable, U tensión.
Debemos observar que se trata de la diferencia entre los módulos de las tensiones en
los extremos del cable, diferencia entre dos mediciones, y no la caída de tensión en el
cable.
Cuando los cables son cortos, la caída de tensión es pequeña, y no tiene importancia,
a medida que la longitud aumenta, la caída resulta mayor, y cuando esta alcanza
algunos por ciento, según la función que el cable desempeñe resulta necesario
dimensionarlo para limitar la caída.
Si la red es de tipo arborescente, los valores indicados deben repartirse entre tronco y
rama (o ramas) del árbol.
Algunas condiciones de carga, el arranque de motores por ejemplo, son causa de una
mayor caída de tensión (por la mayor corriente que se presenta), esta situación se
acepta, ya que es transitoria y dura poco, pero no debe ser causa de otros
inconvenientes (apagado de lamparas por ejemplo, o excesiva perdida de par del
motor).
Cuando el cable se selecciona por la caída de tensión, su condición de carga térmica
resulta reducida, la temperatura de trabajo es menor que el limite fijado por las normas.
El valor de k que algunos llaman rk puede ser interpretado como una resistencia
aparente que permite calcular la variación de tensión como si fuera una caída en
corriente continua en un cable de resistencia rk.
Para los cables considerados se calcula con distintos cosfi los valores de k para las
distintas secciones, y con esta tabla preparada se resuelven los distintos problemas de
dimensionamiento que se presentan.
En algunos casos las tablas de catalogo incluyen este valor para un cosfi generalmente
0.8.
Observando los parámetros r y x de cables se nota que para las secciones menores r
es preponderante de tal manera que se puede aceptar que la caída esta definida por
solo r * cosfi, a medida que la sección crece r se reduce (r = rho / S) mientras que x
prácticamente permanece constante.
Cuando los cables son relativamente largos, se pueden dimensionar en base a la caída
de tensión, y luego se determina el coeficiente de tendido limite como relación entre la
corriente que el cable efectivamente lleva, y la que podría llevar desde el punto de vista
térmico si le correspondiera un coeficiente de tendido 1.
Es útil a veces determinar la longitud limite que pueden tener los cables que
transportan su corriente térmica, por debajo de esta longitud la caída de tensión es
aceptable, por arriba se debe reducir la corriente para no superar la caída limite.
En el pasado se construían ábacos que mostraban esta variación relacionando las
variables de interés.
r1 = r * L / U; x1 = x * L / U
La reactancia (en Ohm / km) es: x = ind * omega / 1000 Siendo omega la pulsación (y
PI = 3.141592654): omega = 2 * PI * fhz y la frecuencia en Hz
6 - PERDIDAS
En un sistema trifasico las perdidas en un cable que transporta dada corriente son:
perd = 3 * r * I^2
7 - CALCULO AL CORTOCIRCUITO
Recuérdese que rho y c varían con la temperatura, tetaf temperatura máxima admisible
para el aislante depende del tipo de aislante del cable, y esta comprendido entre 150
grados C para el PVC y 200 - 250 para otros materiales (elastomeros).
La duración deltat, y la temperatura inicial tetai completan los datos para el calculo.
I^2 * deltat = (S^2 * c / (alfa * rho0)) * ln((1 + alfa * teta)/(1 + alfa * teta0))
(I / S) * raíz(deltat) = k
I=E/Z
Donde Xb es la reactancia que corresponde a la falla en las barras a las cuales esta
conectado el cable.
Este razonamiento nos muestra que no siempre la peor condición desde el punto de
vista de la solicitación que produce el cortocircuito es causada por la máxima corriente,
a veces la mínima permanece tiempos demasiado largos y puede ser fatal.
Es necesario entonces determinar para los distintos puntos de falla las corrientes de
cortocircuito trifasica, bifásica, monofasica a tierra, y a veces también la falla fase
neutro y determinar la solicitación que corresponde a caída una de ellas en base a las
protecciones efectivamente instaladas.
Se puede afirmar que en general un cable demasiado largo no puede ser protegido
eficientemente de un cortocircuito en el extremo final.
Una pregunta lógica es: pueden ocurrir cortocircuitos en un punto cualquiera del
cable?, tiene sentido proteger contra estas fallas?, la respuesta depende de la
instalación.
Si consideramos que el cable esta instalado de manera tal que no se lo puede dañar,
por ejemplo esta protegido dentro de un tubo metálico, es aceptable pensar que no
puede ocurrir una falla a lo largo de su recorrido, se puede pensar en protegerlo contra
cortocircuito considerando la limitación de la corriente que el cable produce.
La objeción de que la falla podría ocurrir en los primeros metros de cable, cuando
todavía no se ha enhebrado en el conducto es valida, pero este extremo con falla
estará dañado, si no esta bien protegido el daño será simplemente mayor, es
fundamental que esto no tenga otras consecuencias, por ejemplo generar otras fallas, o
producir daño a elementos próximos (otros cables), y ser origen de incendio.
También debemos citar que en ciertos casos es preferible el daño del cable a
desconectarlo para que no se dañe, esto ocurre en los electroimanes, los circuitos de
excitación de los motores, secundarios de transformadores de corriente etc.
La duración del cable depende de como el aislante se conserve, este esta sometido a
cierta temperatura que acelera procesos de envejecimiento que se reflejan en perdida
de sus cualidades mecánicas.
Las hipótesis simplificativas que se aceptan son muy drásticas, por ejemplo se estima
que la temperatura máxima que se alcanza persiste durante toda la duración de la falla,
esto no es cierto, la temperatura crece gradualmente a lo largo de la falla, pero una vez
que ha actuado la protección también decrece gradualmente.
Cuando desea examinarse como un ciclo de carga afecta la vida del cable se debe
conocer que temperatura se alcanza y durante cuanto tiempo, supóngase teta1, t1 por
otra parte la curva de vida informa la duración D1 que corresponde a la temperatura
teta1.
Definimos una corriente de utilización del cable, IB, corriente que es necesario que el
cable transmita para cumplir su misión.
Las normas de los dispositivos de protección han definido Inf, corriente convencional
de no actuación (en un tiempo del orden de las horas), If corriente convencional de
actuación (en el mismo tiempo), lógicamente la corriente If es mayor de la Inf, y esta
mayor que IN.
Para que la protección sea correcta el valor de IN debe estar comprendido entre IB e
IZ, además If debe ser muy próximo a IZ, se puede aceptar el compromiso de que If
sea mayor que IZ, habiéndose fijado un valor convencional en las normas 1.45 IZ como
máximo apartamiento admisible de If respecto de IZ.
10 - SOBRECARGAS Y TRANSITORIOS
Al analizar el estado permanente hemos considerado que todo el calor de efecto Joule
es disipado por el cable, al analizar el cortocircuito hemos considerado el fenómeno
adiabatico, todo el calor es acumulado en el cable.
Veamos ahora mejor la física de estos fenómenos, durante estados transitorios parte
del calor se acumula y parte se disipa, y la temperatura sigue con cierto retardo las
variaciones de corriente.
i = g * v + c * dv / dt
v = A + B * exp(-t/TAU)
para t infinito v = A = I / g
para t = 0 resulta v = A + B = 0
Si se conoce como varia la corriente I, se puede determinar como varia I^2 y con los
parámetros físicos determinar g y c y resolver la ecuación diferencial obteniendo la
temperatura teta.
Hemos visto que el cable debe ser capaz de transportar cierta corriente, presentando
cierta caída de tensión.
La corriente esta ligada a la temperatura del cable y a su vida útil, la caída de tensión
esta ligada al buen desempeño de las cargas, a su buen funcionamiento.
El calor producido en el cable por efecto Joule, es en parte acumulado en las masas
del conductor y aislacion, y es en parte transmitido al ambiente a través de fenómenos
de conducción, convección, radiación; cuando se alcanza el estado de régimen ya no
se acumula calor, todo el calor producido es cedido al ambiente.
Las normas han establecido temperaturas limites en régimen permanente para los
distintos materiales aislantes, también establecen las secciones normalizadas de los
cables, y sus formaciones y secciones reales.
Las características físicas de los materiales de grado de pureza adecuado para los
procesos de producción están determinadas, por lo que es posible calcular, con cierto
diseño de cable y ciertos materiales la corriente que hace se alcance el limite de
temperatura.
En general los fabricantes en sus catálogos dan tablas en las que se indican para las
distintas secciones, y formaciones, las corrientes admisibles, que en una condición
normal de tendido, y de condiciones ambientes hacen se alcancen los limites de
temperatura.
En dichas tablas para cada cable se indica la corriente admisible en aire (cable tendido
en forma que sea enfriado eficientemente por el aire ambiente, lejos de otras fuentes
de calor, otros cables, temperatura ambiente de 40 grados centígrados), o en tierra (de
cierta característica térmica, a cierta profundidad y con cierta temperatura del terreno
20 o 25 grados centígrados).
Cuando las condiciones de tendido del cable no son las indicadas la corriente admisible
debe ser corregida con adecuados coeficientes que se llaman factores de tendido.
La corriente que el cable puede transportar en condiciones ideales, definidas en las
tablas que indican la capacidad de transporte se modifican por las condiciones de
tendido afectándolas del coeficiente de tendido, esta relación corresponde al
significado físico del coeficiente de tendido.
El factor de tendido puede utilizarse para convertir la corriente real que circula por el
cable en las condiciones de tendido reales, en una corriente equivalente que
corresponde a las condiciones de tendido de la tabla.
Esta forma de adoptar la sección del cable es útil cuando los cables son relativamente
cortos, y la caída de tensión resulta despreciable.
De todos modos conviene controlar la caída de tensión, para un cable de dada sección,
en las tablas figura la resistencia y reactancia (en los unipolares para una dada forma
de tendido)
A veces es necesario corregir la reactancia que figura en las tablas para tener en
cuenta la reducción por menor distancia entre conductores, con los valores de r y x y
conocida la distancia L entre extremos del cable se determina la caída de tensión para
dado estado de carga.
Es posible determinar para cada sección de cable la longitud limite, con la cual
transportando el cable su corriente limite térmica presenta la caída de tensión limite.
El criterio es perder un 10% de la vida útil del cable por fallas que se pueden presentar
durante la vida del mismo.
IE-04cab - DIMENSIONAMIENTO DE CABLES
Apéndice 1 - Características de cables aislados
Conductores
Los conductores están formados por alambres cableados, lo que les brinda flexibilidad,
virtud que es importante para el tendido, esto es causa de que la sección ocupada por el
material conductor sea menor que la que corresponde al diámetro, para aprovechar
mejor el espacio, y utilizar menos material aislante, en algunas soluciones constructivas
el conductor se compacta (ver figura cab45.gif)
Aislantes
Sobre el conductor se encuentra la capa aislante, las soluciones constructivas que
actualmente se utilizan son por extrusión, los cables de media tensión presentan una
capa de material semiconductor en contacto con el conductor, lo que da forma
cilíndrica, luego sigue el aislante, y otra capa semiconductora (ver figura epr002r.jpg),
sigue una capa metálica conductora (de alambres o laminas), pantalla electrostática, que
debe tener cierta capacidad de conducir corriente, y luego una o mas capas de
protección.
La figura epr003r.jpg muestra un cable tripolar, se observan los tres cables unipolares
cableados, el relleno, que completa la forma cilíndrica, sigue una capa metálica,
armadura, cuya función es protección mecánica y como antes una o mas capas de
protección finales.
El aislante esta sometido al campo eléctrico, obsérvese la figura cab46.gif, el gradiente
máximo se presenta en la superficie del conductor, el gradiente depende del radio y del
espesor del aislante, es muy importante el correcto centrado del conductor, para poder
asimilar el modelo al capacitor cilíndrico.
Capacidad de carga
Las perdidas Joule en los conductores, representan calor que debe disiparse al ambiente,
también se presentan perdidas en el aislante (que toman importancia en alta tensión) y
perdidas en pantalla y armadura (cuando corresponden), la figura cab47.gif corresponde
a un cable enterrado, y el calor se propaga por conducción en los distintos materiales
que se observan, la superficie de la tierra se considera isoterma.
La propagación del calor se estudia desarrollando una analogía circuital, las resistencias
a la propagación del calor se determinan, y con estos valores se estudia el circuito, la
corriente representa el flujo de calor, la tensión representa las temperaturas (ver figura
cab48.gif).
El limite de temperatura en el aislante esta impuesto para la conservación de sus
propiedades, al aumentar las resistencias a la propagación del calor se debe reducir el
flujo de calor, reducir la corriente transmitida.
Coeficientes de agrupamiento
La reducción de la capacidad de carga debido al aumento de temperatura, ambiente o
debida a otras fuentes de calor, o mayores resistencias térmicas, se resuelve rápidamente
con coeficientes que tienen en cuenta las distintas condiciones de instalación.
La proximidad entre distintos cables también se resuelve con coeficientes de
agrupamiento, las figuras cab49.gif y cab50.gif muestran cables en bandeja, unipolares
en plano, en trebolillo, o tripolares, en contacto, separados.
Otra forma de instalación de los cables es sobre la pared, las figuras cab51.gif muestran
distintas alternativas posibles, observese la fotografia epr011r.jpg que muestra una
instalación de media tensión.
Los cables pueden estar dentro de caños o haces de caños enterrados, o directamente
enterrados en el suelo, ver figuras cab51a.gif y cab52.gif
A cada una de estas condiciones de instalación corresponde un coeficiente de tendido
que reduce la corriente que el cable puede transmitir, respecto de una condición básica
de referencia.
Terminales y empalmes
En media tensión, los extremos de los cables, y las uniones entre tramos, requieren una
construcción cuidadosa, el problema esta planteado en las figuras epr025s.jpg que
muestran el campo eléctrico en el cable contenido entre el conductor y la capa
semiconductora externa, en el terminal debe desaparecer la capa semiconductora
externa, y la transición se puede resolver controlando el campo electrico con un
deflector (figura 1) o con una cinta especial de control de campo (figura 2).
El terminal en ciertos casos tambien debe soportar las inclemencias del tiempo, ver
figura epr025r.jpg, observese el conductor de puesta a tierra de la pantalla, y las
campanas para lograr una adeuada linea de fuga de la aislamiento superficial.
Los empalmes tambien presentan particularidades constructivas, observese en la figura
epr026r.jpg los conos difusores, la continuidad de las pantallas, la pantalla en la zona
del empalme esta realizada con el tejido metalico, la construcción se completa con una
colada de material (de calidad) que debe llenar todos los intersticios, de manera de
garantizarse la ausencia de descargas parciales.
El tendido del cable es una operación que requiere cuidado, para que se conserven las
características del cable (ver figura epr027r.jpg), se debe tener especial cuidado con
radios de curvatura y esfuerzos de tracción durante estaos trabajos.
Cables preensamblados
Las líneas de distribución se comenzaron a construir con cables desnudos, esta solución
permite las fallas debidas a contacto entre conductores próximos, la primera idea fue
cubrir los conductores con una capa aislante, de manera de impedir fallas de contacto
accidentales.
Mas recientemente se desarrollaron los cables preensamblados, los cables aislados se
cablean con un portador (que soporta parte de la solicitación mecanica), los cables al
estar totalmente aislados no son sensibles a contactos, lográndose instalaciones con
mejor comportamiento, mayor confiabilidad.
La figura cab53.gif muestra detalles de instalación, sobre pared o tendido en postes, la
figura cab54.gif muestra derivaciones a los consumidores para cable instalado sobre
pared, o figura cab55.gif con acometida entre poste y pilar del usuario.
Los cables preensamblados estan sometidos a las condiciones climáticas, y en particular
viento.
Líneas de comunicación
Líneas de energía y de comunicación conviven, la importancia de sus distintos
parámetros esta relacionada con las frecuencias que les corresponden, la figura
cab57.gif muestra resistencia e inductancia seria, capacitancia y conductancia
derivación, que son los parámetros característicos, que permiten evaluar el cuadripolo
equivalente entre fuente V1 y carga Z. Para una dada frecuencia el cuadripolo puede ser
simplificado como muestra la figura cab58.gif
Lineas paralelas pueden interferir entre si, una es generadora de disturbio (generalmente
la de mayor potencia), la otra es victima, ver figura cab59.gif.
Las comunicaciones con muy baja potencia pueden requerir amplificaciones
intermedias, sistemas repetidores, vease la figura cab60.gif.
Cables aislados
El cable aislado esta formado por un conductor o mas y diversos otros materiales que lo
rodean cumpliendo distintas funciones.
Frecuentemente el conductor es un conjunto de alambres cableados, en varias capas,
solo las secciones menores (del orden de 10 mm2) pueden ser de un solo alambre, por
encima de los 1000 mm2 el cable se forma con sectores, con el objeto de limitar el
efecto pelicular.
El conductor puede ser de cobre o aluminio, y sobre el se realiza una capa
semiconductora para hacerlo perfectamente cilíndrico (eso es necesario para tensiones
elevadas, para uniformar el campo eléctrico en el aislante)
La siguiente capa es el aislante, que debe soportar la tensión de uso, las sobretensiones
que se presentan en el funcionamiento, y otra capa semiconductora externa, sobre ella
una pantalla metálica (que evita el campo eléctrico en el exterior)
En baja tensión las capas semiconductoras no se hacen, tampoco se pone la pantalla
conductora, en las tensiones menores del rango de media tensión a veces la pantalla
metálica se pone sobre el cable formado tripolar.
Otras funciones de la pantalla son, o pueden ser: conducir las corrientes capacitivas, las
corrientes homopolares, realizar protección mecánica, estanqueidad (para la humedad).
La pantalla puede ser de alambres, pletinas, tubo corrugado, tubo liso, mezclas, el
material cobre, aluminio, plomo, pudiendo hacerse soldaduras para cerrar el tubo.
Para uso sumergido la pantalla debe ser totalmente estanca, se la hace de plomo liso, o
de aluminio corrugado.
La protección mecánica fuerte se realiza con una armadura, de flejes de acero
amagnético, cobre duro, si los cables son unipolares, o acero simplemente en tripolares.
El cable se termina con una cubierta exterior de termoplástico que debe proteger de la
corrosión el interior.
Perdidas Joule
En el sistema trifasico se presentan las perdidas indicadas
Perd = 3 * I^2 * Rca [W/km]
Donde I es la corriente de fase [A]; Rca es la resistencia en corriente alterna [ohm/km]
La resistencia en corriente continua es:
Rcc = (rho / A) * (1 + Alfa * (teta - 20))
Siendo rho la resistividad, indicada en la tabla, A la sección [mm2]
Materiales Resistividad Alfa a 20
ohm*mm2/m grados C
Conductores
Cobre 17.241e-3 3.93e-3
Aluminio 28.264e-3 4.03e-3
Pantallas
Plomo y aleaciones 214e-3 4.0e-3
Acero 138e-3 4.5e-3
Bronce 35e-3 3.0e-3
Acero inoxidable 700e-3 0
Aluminio 28.4e-3 4.03e-3
Cobre 17.3e-3 3.93e-3
La resistencia en corriente alterna se determina
Rca = Rcc * (1 + ys + yp)
Con los factores ys que tiene en cuenta el efecto skin (pelicular); yp efecto de
proximidad
.ys = xs^4 / (192 + 0.8 * xs^4)
.xs^2 = 8 * PI * f * Ks * A 1E-7 / (rho * (1 + Alfa * (teta - 20)))
La figura 1 muestra el efecto skin (efecto pelicular), la corriente continua (frecuencia
nula) se distribuye uniformemente en el conductor, mientras que con una dada
frecuencia la corriente alterna se hace mas densa en la superficie y menos en el centro
del conductor. Este efecto se nota a partir de la sección de 185 mm2, para 1000 mm2
asume una importancia tal que conviene segmentar el conductor.
.yp = (xp^4 / (192 + 0.8 * xp^4)) * (dc / s)^2 *
(0.312 * (dc / s)^2 + 1.18 / (0.27 + xp^4 / (192 + 0.8 *
xp^4))
.xp^2 = 8 * PI * f * Kp * A 1E-7 / (rho * (1 + Alfa * (teta - 20)))
La figura 2 muestra el efecto de proximidad (entre conductores) la densidad de corriente
es variable, según sea la distancia entre hilos de corriente, y el sentido relativo de las
corrientes si las corrientes son opuestas las densidades se reducen a medida que nos
alejamos del eje del grupo de conductores, si en cambio son de igual signo
aumentan(como para el efecto pelicular)
Los valores de ys e yp se pueden determinar en base a los datos de cada cable y de su
forma de instalación, la figura skinprox.jpg muestra como dependen los valores del
numero de armonica (para un caso particular de seccion 300 mm2, cobre, diámetro 24.4
mm y distancia 35 mm).
Perdidas dieléctricas
Estas se presentan en el aislamiento,
Wp = omega * C * U0^2 * tg(delta) = omega * C * U^2 * tg(delta) / 3 [W/km]
Siendo U0 tensión simple, y U tensión compuesta, C la capacidad del conductor, si el
esquema aplicable es de un capacitor cilíndrico se tiene:
C = Epsilon * 1E-6 / (18 * ln(Da / dc)) [F/km]
Donde dc es el diámetro medido sobre el semiconductor interno, y Da medido sobre la
aislacion
Tipo de aislamiento Epsilon Tg delta
Papel impregnado con aceite fluido 3.6 - 3.3 0.004
Polietileno PE 2.3 0.001
Polietileno reticulado XLPE 2.5 - 2.3 0.001 - 0.0002
Caucho EPR 3.5 0.005
Calculo económico
La solución mas barata no es la de menor costo, esta es una regla que frecuentemente
encuentra ejemplos, en el caso de los cables se observa que al costo de instalación se
suma el costo de las perdidas anuales que son significativas.
P = K * W * L * n * C^2 * (1 + i)^v [$]
D = (3 * (365 - 7) + (366 - 7)) / 4
Días del año (promedio con bisiestos) considerando 7 días fuera de servicio por
mantenimiento
K = D * 24 * costoKWh * 1E-3
Resulta K costo horario de perdidas
Los restantes valores W perdidas [W/m]; L longitud [m]; n circuitos en paralelo; C
factor de carga; i factor de actualización del dinero i = (T - I) / (1 + I) siendo T la tasa de
interés, I la tasa de inflación, v años de vida de la instalación.
Vale la pena destacar valores relativos con un ejemplo sencillo, planteado sobre tres
circuitos de 2000 m, 220 kV, 150 MVA, factor de carga 50%, tasa 6.5%, inflación 2.5 %
lo que da i = 0.039, v = 30, con lo que (1 + i)^v = 3.153
Se comparan cuatro posibles opciones
Notándose que mientras que los costos de los cables están comprendidos en un rango
del 12 %, al comparar los costos totales el rango se reduce al 6 %, por otra parte la
solución de 100 % es otra. El ejemplo ha sido extraído de una publicación de Alcatel, y
muestra la importancia que tiene estudiar esto en cada caso.
Solución tipo A B C D
Sección conductor mm2 300 Cu 400 Cu 400 Al 500 Cu
Potencia máxima transportable MVA 173 207 163 234
Perdidas para 150 MVA [W/m] 102.6 81.6 159.5 64.2
Costo por metro % 26.575 27.920 25.980 29.140
Costo cable % 102.3 107.5 100 112.2
Costo perdidas % 8.92 7.09 12.13 5.58
Costo total % 111.2 114.6 112.1 117.7
Costo total referido a A % 100 103.0 100.8 105.9
Resistencias térmicas
Aislamiento entre conductor y pantalla
T1 = (rhot / (2 * PI)) * lg(D / d)
Material Resitividad Térmica
Grado.C*cm/W
Papel impregnado 600
Aislamiento PE o XLPE 350
Caucho EPR 375
Para el aislamiento entre pantalla y exterior corresponde igual formula.
Si el cable esta entubado, la capa de aire entre tubo y cable ofrece cierta resistencia,
luego la resistencia del tubo, la resistencia del eventual bloque de hormigón, y la
resistencia del terreno circundante.
Si el cable esta tendido en aire, la resistencia a la propagación del calor se determina
con otras formulas. En la tabla se muestra como se reparte la resistencia entre las
distintas capas que dificultan la propagación del calor.
Verificación de cortocircuito
La duración del cortocircuito es siempre limitada, es admisible considerar que el
fenómeno es adiabatico, y se establecen limites máximos de temperatura que se deben
respetar.
Tipo de aislamiento T inicial T final Elevación
Aceite fluido 80 150 70
Polietileno PE 60 150 90
XLPE o EPR 90 250 160
La corriente de cortocircuito que es soportada por un cable es:
I = i * S / raíz(t) = Eps * K * (S / raíz(t)) * raíz(ln((beta +tetaf) / (beta = tetai))
Siendo i densidad de corriente durante 1 segundo [A/mm2]; S sección de conductor o
pantalla [mm2]; t duración del cortocircuito [seg]; Eps = 1 para conductor y Eps = 1.2
para pantallas metálicas; tetaf temperatura final; tetai inicial
metal K Beta
Al 148 228
Cu 226 234
Pb 41 230
Fe 40 212
Aislamiento
La figura 7 muestra como varia el campo eléctrico dentro del aislante. El campo
eléctrico en un conductor cilíndrico es radial, y se reduce desde el conductor a medida
que nos alejamos de el con una función de tipo inverso. El campo eléctrico máximo se
presenta en la superficie del conductor, y este se recubre de un material (semi conductor,
tratando de hacerlo un cilindro perfecto) para lograr que el campo sea uniforme en la
superficie del mismo
El dimensionamiento de la aislacion se hace con distintos criterios, respetar un valor de
máximo campo eléctrico sobre el conductor, establecer un espesor dado de aislante, o
respetar campos máximos sobre el conductor, y sobre la pantalla (donde se presenta el
mínimo campo).
La tabla siguiente muestra ejemplos para distintos niveles de tensión y distintas
secciones de conductores, los valores de espesor y campo que se tienen en
dimensionamientos hechos con estos distintos criterios
Nivel de 154 220 275 400 500 .kV
tensión
Criterio Gmax 10 12 14 .kV/mm
campo 300 mm2 22.6 24.2 35.6 .mm
máximo 1000 mm2 17.3 18.3 24.9 .mm
2000 mm2 15.7 16.5 21.7 .mm
Criterio espesor 19 23 27 .mm
espesor 300 mm2 7.8 12.4 20.4 .kV/mm
constante 1000 mm2 6.5 10.2 16.5 .kV/mm
2000 mm2 6.0 9.2 14.8 .kV/mm
Criterio Ginterior 11 16 .kV/mm
campo Gexterior 5 7 .kV/mm
máximo y 300 mm2 19.5 28 .mm
mínimo 11 16 .kV/mm
4.2 4.8 .kV/mm
1000 mm2 18.8 23.5 .mm
9.6 14.6 .kV/mm
5 7 .kV/mm
2000 mm2 20 25 .mm
8.2 12.6 .kV/mm
5 7 .kV/mm
Esfuerzos electrodinamicos
Entre cables unipolares, cuando circulan corrientes elevadas se presentan fuerzas de
repulsión entre fases
F = 2.04 * Is^2 / a [kg / m]
Is = 1.8 * raíz(2) * Icc = 2.5 * Icc [kA]
Donde a es la distancia entre centros de conductores [m], F fuerza [N/m]
Cuando las corrientes de cortocircuito alcanzan los 40 kA los esfuerzos dinámicos
deben ser considerados, y los cables deben ser embridados, para evitar su movimiento.
Cargas variables
Las cargas que alimentan los cables de distribución varían de hora en hora, se define el
factor de carga:
LD = (1 / (24 * Imax)) * integral 0 a 24 (I(t) * dt)
Las pedidas dependen del cuadrado de la corriente, el factor de perdidas:
LF = (1 / (18 * Imax^2)) * integral 0 a 24 (I(t)^2 * dt)
Sobrecargas
Cuando el cable no se encuentra en sus condiciones limites, presenta una cierta
capacidad de sobrecarga:
.dT / dt = (1 / (p * q)) * ((d2T / dx2) + (1 / x) * (dT / dx))
resolviendo la ecuación diferencial se obtiene:
T = A * I0 * (ux) + B * k0 * (ux)
Esfuerzos de tendido
Los cables son sometidos a esfuerzos de tendido no debiendo superarse ciertos limites
admisibles.
Esfuerzo de tracción.
Esfuerzo de compresión radial en curvas.
Esfuerzo de plegado.
La pena por no respetar estos limites, son distintos daños que se pueden presentar. Es
entonces necesario estimar estos esfuerzos. Veamos cada uno.
Esfuerzo de tracción, sin desnivel.
P = G * L * mu
Siendo P tracción al final del cable [daN]; G peso del cable [kg/m]; L longitud [m]; mu
coeficiente de rozamiento
Valores de mu Cables con Cables con Cables
cubierta cubierta externa armados
externa en termoplastica
yute
Tendido sobre rodillos 0.25 - 0.35 0.2 - 0.3 0.15 - 0.25
Tendido en tubos de cemento 0.5 - 0.7 0.4 - 0.6 0.4 - 0.5
Tendido en tubos termoplásticos (en 0.4 - 0.6 0.25 - 0.35
seco)
(con grasa especial) 0.15 - 0.25 0.15 - 0.25
(con agua) 0.15 - 0.25 0.20 - 0.30
(con grasa y agua) 0.10 - 0.20 0.10 - 0.20
Esfuerzo de tracción, con desnivel.
P = G * L * (mu * cos(Beta) + sen(Beta))
Donde Beta es el ángulo de inclinación positivo cuando el tendido es ascendente, y
negativo si descendente. Si Beta es pequeño cos(Beta) = 1 y L * sen(Beta) = h desnivel.
P = G * (L * mu + h)
Cambio de dirección
Za es el esfuerzo de compresión radial que ejerce el cable por unidad de longitud
Fa = raíz(G^2 + Za^2)
Si P1 es la fuerza al inicio de la curva y P2 al final, a la longitud del recorrido del cable
en curva, que cubre el ángulo alfa, y tiene radio r.
P2 = P1 + raíz((P1 / r)^2 + G^2) * (alfa * r * mu)
La formula no considera el esfuerzo para el doblado del cable. Para conocer el esfuerzo
total de tracción se suman las sucesivas fuerzas. Que se comparan con el esfuerzo de
tracción admisible del cable o de la armadura según corresponda.
La distribución de energía a las cargas esta realizada en dos niveles de tensión, 2.3 kV
y 0.38 kV, se presentan entonces grupos de tablas dos para cada nivel de tensión, el
total de motores es casi 900, por un total de 40 MW (potencia eléctrica absorbida por
los motores, y manejada por los cables).
Los valores análogos para 0.38 kV son potencia (consumida) promedio de los 795
motores 23.24 kW, la perdida promedio en cables es 2.83 %, y la caída de tensión
promedio es 2.16 %, el volumen total de cables de baja tensión es 9410 dm3, y la
longitud total (de tendido trifasico) es 110 km, en 805 ternas, también puede observarse
la distribución de material para las distintas secciones.
S = P / cosfi
Q = raiz(P^2 + Q^2)
Otras figuras muestran en función de distintas velocidades y para baja y media tensión
el rendimiento, el coseno fi, y el producto rendimiento por cosenofi.
El rendimiento y el cosfi varían con el estado de carga del motor, que puede estar por
arriba o por debajo del valor nominal, estos datos son útiles cuando se debe determinar
la carga eléctrica de un conjunto de motores que no están cargados con el 100% de su
carga nominal.
Quien selecciona un motor para una maquina impulsada, lo elige con cierta mayoracion
para las condiciones normales, y que pueda soportar condiciones de carga
excepcionales. Finalmente el motor comercial se elige dentro de las potencias
disponibles, por lo que en condiciones normales un motor que acciona una maquina es
fácil que este cargado solo al 70 - 80 %.
Otros datos de los motores que son útiles cuando se trata de desarrollar algunos
estudios son: la corriente de arranque, el par de arranque, el resbalamiento en
condiciones de carga nominal.
La corriente de arranque por otra parte se reduce por influencia de los cables (que
aumentan la impedancia del circuito en condiciones de arranque).
En las sucesivas columnas de la tabla se observan, caída de tensión con carga normal,
corriente de arranque relativa (referida a la corriente normal), corriente de arranque con
la influencia del cable, coseno fi de arranque (adoptado 0.3 para los motores mas
grandes, y 0.5 para los pequeños), y valor con la influencia del cable, relación entre
corriente de arranque reducida por el cable, y valor de la misma sin cable, caída de
tensión en arranque, y relación de caída de tensión en arranque a caída de tensión con
corriente normal.
Se observa que el máximo de caída de tensión en arranque para los motores de baja
tensión es casi 30%, esto se da en los motores mas distantes, y lógicamente estos
motores no son con arranque directo.
Alfredo Rifaldi
Introducción
Se inicia con la puesta a tierra encarada como dispersor de corrientes de falla, con la
cual se tratan de limitar las tensiones peligrosas para los seres que encuentran en sus
proximidades.
Además la puesta a tierra puede (y debe) drenar corrientes de rayos (que se pueden
presentar), su diseño debe tener en cuenta estas situaciones.
Para completar el tema se analiza el sistema de protección contra rayos, y los efectos
de inducción en los conductores de las distintas instalaciones.
También hay efectos de inducción entre los distintos conductores de las instalaciones
de potencia y control, tema que se analiza bajo la denominación de compatibilidad
electromagnética, y la puesta a tierra tiene también mucho que ver con estos efectos.
Puesta a tierra
definición de los niveles de los circuitos de control y potencia / distancias mínimas para
el tendido de cables / prescripciones para el tendido en obra de los cables /
prescripciones para cables apantallados - circuitos de baja tensión / circuitos de alta
tensión / terminación de las pantallas / conexión de los "comunes" de los circuitos de
control a la tierra de la instalación
Bibliografía
Alfredo Rifaldi
Puesta a tierra
Condiciones de dimensionamiento
Los componentes de la puesta a tierra se dimensionan con distintos criterios según sea
su función, los conductores se deben dimensionar con la mayor corriente que por ellos
puede circular, y los dispersores para la mayor corriente que pueden drenar.
La corriente conducida por cada elemento de la red de tierra surge de determinar las
distintas corrientes de falla, generalmente entre la corriente de cortocircuito trifasica y
monofasica se encuentra el mayor valor.
La corriente drenada máxima se presenta entre una parte de la monofasica (la que
efectivamente va a tierra) y la corriente de tierra de una falla bifásica a tierra, obsérvese
la figura is1202.jpg
Es ciertos casos puede ser necesario considerar una falla bifásica que puede verse
como dos fallas monofasicas a tierra en distintos puntos.
Puesta a tierra de servicio, es la conexión del neutro a tierra hecha en forma directa o a
través de una impedancia (que limita las corrientes de falla monofasicas).
Con esta finalidad todas las canalizaciones metálicas, soportes, estructuras, gabinetes,
tableros y en general toda estructura metálica (conductora) que por accidente pueda
quedar bajo tensión, debe ser conectada a tierra.
Alrededor de los elementos puestos a tierra, y en el terreno próximo a la red que drena
corriente a tierra se presentan tensiones que pueden ser peligrosas para los seres
vivos, y que se llaman tensiones de paso (Up) y tensiones de contacto (Uc), la tensión
en el terreno depende del electrodo de puesta a tierra, que fija una función de la
tensión que depende de la distancia del punto a los electrodos, como esquematiza la
figura is1203.jpg nótese la tensión total que asume la red de tierra respecto de un
punto muy alejado (referencia) UT = RT * Ikd, que depende de la resistencia de puesta
a tierra RT, y de la corriente drenada Ikd.
Se forma entonces un campo potencial alrededor del electrodo que drena y entre los
pies de una persona que se acerca se presenta la diferencia de potencial llamada
tensión de paso, y si una persona toca elementos conectados a la red de tierra entre
sus pies y manos se presenta la tensión de contacto.
La tensión de paso aparece en la superficie del suelo entre dos puntos distantes (entre
los pies de un paso convencional de 1 m) cuando se inyecta corriente en el suelo a
consecuencia de una falla a tierra.
La tensión de contacto se presenta sobre el cuerpo de una persona que toca una
carcasa, estructura o tablero, entre sus manos y sus pies (convencionalmente 1 m
entre los pies y la proyección en el suelo de la mano)
Ambas tensiones son causadas por la distribución de los potenciales de tierra al ocurrir
una falla que es causa de la dispersión de corriente.
En la parte superior se observan los descargadores, unidos a la red de tierra y con una
jabalina, luego el pórtico, sigue un seccionador con cuchillas de puesta a tierra (unidas
entre si directamente en el bastidor), transformadores de medición, interruptor, y el
transformador de potencia.
Obsérvese que el neutro del arrollamiento del transformador esta unido a la red de
tierra y también tiene una jabalina, esta en particular es también una puesta a tierra
funcional.
Las jabalinas tienen mejor comportamiento para drenar corrientes de impulso que se
presentan en los descargadores, o en el neutro de los transformadores, en tensiones
muy elevadas también se drenan impulsos a través de la capacitancia de los
transformadores de medición, y se realizan mejoras locales de la red de tierra en
correspondencia.
La sección de los conductores debe ser verificada para que conduzcan la corriente de
tierra o una parte de la misma (60%), y los conductores enterrados deben tener
tamaños convenientes para soportar la corrosión, un punto que merece protección
cuidadosa es el pasaje de los conductores del aire a la tierra, donde también se
presentan fenómenos de corrosión.
En ciertos casos la red mallada se complementa con jabalinas, se puede pensar en dos
redes de tierra en paralelo, que pueden tener una parte de resistencia mutua, como
indica la figura is1209.jpg.
El tamaño del conductor de la malla se determina con las formulas incluidas en la figura
is1210.jpg donde además se fijan algunos tamaños mínimos fijados por ciertas
especificaciones de redes de tierra.
Los datos usados para la determinación de la sección son los siguientes is1211.jpg y
se presentan frecuentemente gráficos que ayudan a una rápida determinación de la
sección is1211a.jpg.
Uc = rho * kc * ki * IE / L
Up = rho * kp * ki * IE / L
.kc y kp son factores geométricos de la red de mallas (ver anexo J - IRAM 2281 -1)
.D diagonal de la malla
.z = omega * L = 2 * PI * f * L
En las redes eléctricas industriales pueden convivir la alta tensión, la media tensión, y
la baja tensión. A veces el propietario de la red industrial no es el mismo que el de la
red de alimentación. Pero la red de tierra es el elemento común a estas redes, y es
común a distintos propietarios, es importante el acuerdo entre partes.
El sistema IT puede también ser con el neutro puesto a tierra a través de una
impedancia (de valor elevado) y con electrodos de tierra separados como muestra la
figura is1219.jpg.
También se puede realizar el sistema IT con el neutro puesto a tierra a través de una
impedancia (de valor elevado) y uniendo los electrodos de la fuente y las masas
La figura is1224.jpg muestra la realización del sistema de puesta a tierra de una planta
industrial, obsérvese la jabalina, unida a un bloque de tierra donde llegan: el neutro de
baja tensión (puesta a tierra de servicio), las conexiones a tierra de la celda de alta
tensión, de la cuba del transformador, y de la barra de tierra del tablero de baja tensión
(todas ellas puestas a tierra de seguridad).
Del tablero de baja tensión se hace la distribución a las cargas, un tablero auxiliar de
iluminación se alimenta con un cable 3 fases + 1 neutro, y un cable de tierra (separado)
que pone a tierra el tablero, al motor en cambio va un cable con solo las 3 fases y el
cable de tierra (separado) que pone a tierra el motor y se une a las estructuras
metálicas.
Del tablero de iluminación salen cables fase neutro, y cables de puesta a tierra de los
artefactos (verde y amarillo)
Ya vimos que la tensión total es la que la red asume respecto del terreno a distancia
infinita (a potencial cero), y vimos las tensiones de paso y de contacto (diferencia de
potencial entre puntos a 1 m de distancia).
Las tensiones de paso y de contacto son siempre una parte de la tensión total, y en
general se puede afirmar que mientras la tensión total es comparable a las tensiones
de paso y de contacto admisibles, no es necesario un cuidadoso estudio..
UT < k * Uc o Up
Siendo k un factor que se puede afirmar vale al menos 1.2, y según sea la geometría
de la instalación puede considerarse que aun alcanzando 1.8 se respetan en la
mayoría de los casos las limitaciones, sin embargo relaciones UT / Uc o Up mayores
de 2 exigen cuidadoso estudio.
Factor de trayectoria de la corriente
Mano izquierda pie derecho, pie izquierdo, ambos pies, ambas manos, ambos pies 1 1.000
Mano derecha pie izquierdo, pie derecho, dos pies 0.8 1.250
Mano izquierda espalda, nalgas, mano derecha, nalgas, ambas manos 0.7 1.429
La corriente mano pies es mas peligrosa que la corriente pie pie, porque el recorrido de
la corriente que afecta el corazón es distinto. Sin embargo se indican limites iguales (en
muchas normas) en función del tiempo ver figura T1.
La corriente máxima de falla monofasica a tierra del sistema IG puede ser determinada,
pero solo una parte IT es drenada al terreno, el resto encuentra otros caminos.
Puede darse el caso de distintas situaciones de la red que alimenta la falla, veamos las
posibles combinaciones de situación de la red con relación a la tierra, la alta tensión, y
la baja tensión se caracterizan por estar con neutro a tierra, mientras que la media
tensión pude ser con neutro aislado, a tierra, con impedancia.
AT (o MT) con neutro a tierra MT con neutro a tierra BT con neutro a tierra
Aunque no habitual en nuestro medio la alimentación en media tensión puede ser con
neutro aislado, se da la situación que muestra la figura 04 en caso de falla a tierra, la
corriente capacitiva es:
La corriente que puede presentarse en la red de tierra cuando ocurre esta falla es
entonces pequeña, además debe observarse que la corriente de falla es independiente
del punto de falla.
Cuando ocurre la falla a tierra, las otras fases asumen la tensión compuesta, la
aislacion es exigida con mayor tensión y sobretensiones transitorias, debidas a la falla,
y entonces es probable la ocurrencia de una segunda falla en algún punto débil de la
red.
Aparece en este caso una falla bifásica a tierra, con corriente elevada, del orden de al
corriente de cortocircuito trifasico I3.
I2 = I3 * 1.73 / 2
Esta falla depende de la extensión de los cables y de los puntos en que se presentan
las dos puestas a tierra.
La figura 05 muestra en el lado izquierdo una fuente lejana que a través de cables
alimenta el punto de falla, la corriente de falla afecta dos redes de tierra, y se ha
supuesto que toda la corriente vuelve a través del terreno.
La figura 06a muestra la planta alimentada por una fuente externa que además tiene
una fuente interna (autoproduccion), en caso de falla interna la corriente drenada a
tierra solo depende de la fuente externa.
Si se produce una falla fuera de la planta, figura 06b, la corriente drenada a tierra
depende de ambas fuentes, y cada red de tierra es afectada por corriente IT1, IT2 o IG
= IT1 + IT2. Se debe investigar cual es la corriente que corresponde a cada caso, y
encontrar la que debe usarse en la verificación de cada una de las redes.
Hasta aquí se ha supuesto que no hay uniones metálicas entre redes de tierra, los
cables de guardia, y las pantallas y / o protecciones metálicas de los cables unen las
redes de tierra, obsérvese la figura 08, Zp = impedancia de entrada del cable de
guarda.
Una línea con cable de guarda alimenta la estación con generación local, una línea
alimenta otra carga, véase la figura 09a y el circuito que representa figura 09b, la
distribución de corriente.
La red aislada ofrece la ventaja (teórica) de que puede funcionar con falla, pero cuando
la corriente de falla supera los 5 o 10 A esta solución se hace inaplicable.
Cuando se acepta el funcionamiento con una falla permanente la red de tierra debe
dimensionarse para la segunda falla, los conductores de tierra deben soportar esta
situación, pero generalmente esta corriente (en la planta) no es drenada a través de la
red de tierra.
La red con neutro a tierra a través de impedancia como muestra la figura 11 (con una
única red de tierra) puede ser con:
• resistencia de bajo valor, que reduce la corriente de falla a centenares de amper, hasta
la corriente nominal del transformador.
• Resistencia de alto valor, que limita la corriente a las decenas de amper.
Se puede dar el caso de dos redes de tierra, unidas por un cable de retorno, ver figura
12a, el circuito de figura 12b muestra la red para el calculo de las corrientes IG e IT.
Circuito utilizado para medir al tensión de contacto UCG en caso de real falla franca a
masa figura 26
Mediciones en el sitio
La conductividad de la tierra se mide con el método de cuatro jabalinas (de Wenner)
ver figura 27, se deben hacer suficiente cantidad de mediciones para conocer
suficientemente el suelo.
Alfredo Rifaldi
El sistema de protección puede ser externo e interno, el externo esta formado por:
• dispositivo captor
• conductores de bajada
• sistema de puesta a tierra
• la correcta integración de estas partes brinda la buena protección externa
Las estructuras metálicas son conductores naturales, pero también las estructuras de
hormigón armado (si cumplen algunas condiciones en la armadura de hierro) se
pueden considerar como buenos conductores.
Para aprovechar estas posibilidades es obligado un fluido dialogo con los proyectistas
de la estructura, lógicamente desde el inicio del proyecto (mucho antes de que inicie la
construcción).
Sistema captor
Esta formado por una combinación de varillas con puntas, conductores tendidos,
mallas, o componentes naturales de la estructura (techo metálico).
El método para encontrar las zonas de la estructura donde deben encontrarse los
captores utiliza una esfera rodante (Figura ray-04.jpg).
La superficie pintada es aquella que puede ser alcanzada por un rayo, las partes de
estructura pintadas son aquellas donde deben estar los captores, las partes sin pintar
son áreas protegidas (por los captores de las zonas pintadas).
Cuando el captor se hace con mallas, el área protegida se define debajo de las mallas,
y con la esfera rodante o el ángulo de protección (Figura ray-03.jpg).
• chapas metálicas
• elementos metálicos de construcción del tejado (cerchas, armaduras)
• canalones, barandillas y decoraciones
• conductos, conductores, y depósitos
Entre el captor y un objeto metálico que se quiere protegido debe haber cierta
distancia, que debe ser mayor que la llamada distancia de seguridad.
Las bajadas
Se deben disponer para que se presenten varias trayectorias en paralelo entre el punto
de impacto y la tierra, además la longitud de las trayectorias debe reducirse al mínimo,
es lógico que las bajadas sean prolongación del captor.
La bajada de un mástil metálico es natural (Figura ray-05.jpg), no requiere conductor de
bajada, análogamente una antena.
Las bajadas se deben repartir a lo largo del perímetro de manera de tener una
separación media (10 a 25 metros, según el nivel de protección mayor - menor), y al
menos dos bajadas en los ángulos de la estructura.
Las bajadas deben estar alejadas de puertas y ventanas, su trayecto debe ser el mas
corto posible a tierra y se debe evitar la formación de bucles.
Las armaduras metálicas del hormigón armado interconectadas cubren las exigencias
de los conductores anulares que se pretenden para la estructura.
Las bajadas no naturales deben tener una unión de prueba para control.
Los cimientos son una toma de tierra eficaz, pero el planteo de aprovecharlos debe ser
previo a la construcción, se comparte información de tipo de suelo, de sus
características, resistividad en particular, y se debe dialogar con los proyectistas de la
estructura.
La longitud del electrodo de tierra mínima es de 5 metros, pero para máximo nivel de
protección y resistividad mayor de 500 ohm/m debe ser
.l1 = rho * 0.02857 + 9.2857
• electrodo de tierra de cimientos o conductor anular cuyo radio geométrico debe ser
mayor que l1. Si el valor del radio es menor de l1 se deben añadir conductores radiales
(l1 - r) o verticales 0.5 * (l1 - r).
• El electrodo anular debe estar enterrado 05 m y a 1 m de los muros como mínimo.
Conductores
Las dimensiones mínimas de los conductores dependen del material y función, en mm2
son las de la tabla:
Aluminio 70 25 - 25 10
Hierro 50 50 80 50 16
Puede ser entonces necesario un sistema de protección interno con dispositivos para
reducir el efecto electromagnético dentro de los espacios.
Distancias
Entre un sistema de protección y las instalaciones metálicas debe haber distancia para
que no se presenten chispas peligrosas (Figura ray-06.jpg), la distancia de seguridad:
.d = ki * kc * (1 / km) * l
.d = 0.1 * 1 * (1 / 1) * 3 = 0.3 m
otro caso típico son los bucles en las bajadas (Figura ray-01.jpg), estos se caracterizan
por dos dimensiones l longitud del bucle, y s separación entre elementos paralelos
(abarazan un material sólido, si no, no tendrían razón de ser) y para esta situación un
valor típico es:
si l = 1 m resulta s = 0.2 m
Control y mantenimiento
• incendios
• daños mecánicos
• lesiones a personas o animales
• daños a equipos electivos y electrónicos
• pánico
• explosiones, emisiones de sustancias peligrosas.
Los efectos son particularmente riesgosos para:
• sistemas de computación
• sistemas de control y comunicaciones
• sistemas de suministro eléctrico
Hoy los equipos electrónicos sensibles están tan difundidos, que no puede dudarse de
la necesidad de una buena protección.
Nivel isoceraunico
Los mapas isoceraunicos (Figura usmap.jpg) indican el numero de días al año en que
se oyen truenos (al menos uno), esta fue la primera forma de registrar las tormentas
eléctricas (Figura isocera.gif).
La forma actual es evaluar el numero de descargas a tierra por km2 y por año, se
hacen mapas de densidad de descargas(Figura denscera.gif).
Ng = 0.04 * Td ^ 1.25
Nivel de protección
Nd = Ng * Ae * 1e-6
Ae = Pi * (3 * h) ^ 2
La pendiente del terreno, topografía reduce o aumenta esta área, otras estructuras
próximas influyen también en el área reduciéndola.
Los efectos resultantes de los rayos clasifican la estructura, Nc es el valor aceptable de
la frecuencia anula de rayos que pueden causar daños
Techo o tejado
Metálica 0.5 1 2
Común 1 1 2.5
inflamable 2 2.5 3
valor Inflamable
Sin 0.5 No
Común 1 Normalmente
Gran 2 Particularmente
C4 ocupación
No ocupada 0.5
Normalmente ocupada 1
10 Varias
Ec >= 1 - Nc / Nd
IV 0 - 0.8 0a5
II 0.9 - 0,95 10 a 20
I 0.95 - 0.98 20 a 50
.r = 3 * 60 m = 180 m
Es decir que se tendrán 3 descargas alcanzaran el faro cada dos años, esto muestra la
importancia de la instalación de protección.
.r = 3 * 30 m =190 m
Es decir que 1 descarga alcanzara el edificio cada 7 años, suponiendo que el edificio
esta aislado (solo sin otros cerca)
Nc = 5.5 *1e-3
La eficiencia debe ser Ec = 1 - 5.5 e-3 / 0.15 = 0.963 que corresponde a categoría I (sin
medidas adicionales)
Los niveles de protección fijan los parámetros del rayo y su probabilidad de ocurrencia,
estos datos fueron extraídos como ejemplo de las normas, en las que se encuentran
mas valores de interés
I II III y IV
7% 11% 20%
7% 11% 25%
Carga 100 75 50 C
impulso
10% 13% 22%
8% 13% 24%
1% 2% 5%
Para completar recordemos que el 10% de los rayos son positivos y 90% negativos.
Pararrayos
Alfredo Rifaldi
Este es un tema que se debe observar desde distintos puntos de vista se lo considera
en general como un tema simple, a veces se les presta muy poca atención. El tema
obliga a pensar, meditar, reflexionar que se busca con la puesta a tierra, y entonces
buscar la solución que responde a dicha pregunta.
La figura fpe-038 muestra el esquema de una red de tierra típica vista en planta que
cubre cierta superficie, que incluye (1) armarios metálicos, (2) aparatos eléctricos, (3)
edificios, (4) torres de MT o AT internas o (5) externas y próximas, (6) cerco.
• Radiación y descarga.
• Acoples inductivos, campos magnéticos, líneas de equipos de potencia.
• Acoples capacitivos, que por interferencia afectan los cables.
• Conductividad, a través de la tierra o a través de la red.
Los cables de señales tienen pantalla electrostática, para protegerlos de los campos
externos, y sus condiciones de instalación pueden ser distintas lográndose condiciones
distintas.
Los cables de señales se pueden conectar a tierra en un solo punto, la figura fpe-058
detalla los acoples capacitivos para este caso, frente a diferencias de potencial entre
puntos de la red de tierra de potencia, esta conexión reduce la interferencia capacitiva,
el potencial que aparece en la pantalla produce corrientes longitudinales Is, y la tensión
UL, la tensión UT transversal es debida al desbalance, presenta su máximo a cierta
frecuencia.
Una incorrecta puesta a tierra como muestra la figura fpe-059 implica una elevada
interferencia en la carga, apareciendo señales falsas.
Doble puesta a tierra de las pantallas mostrada en la figura fpe-060 implica UL bajo
debido a que los conductores están acoplados inductivamente a la pantalla,
produciéndose similares potenciales.
Otro aspecto es que cuanto menores sean las señales que se manejan, más sensibles
son los conductores a eventuales inducciones (relación señal ruido menor).
Todos los cables, de potencia o de señal deben presentar mínimas distancias entre los
conductores de ida y vuelta, otro aspecto es que los conductores deben formar una
conducción retorcida, lo que induce un tramo se opone a lo que induce el tramo
siguiente.
Para los cables en los que se inducen efectos por campo magnético, si están
contenidos en tubos de hierro o en canalizaciones de chapa de hierro con tapas
también de hierro bien ajustadas se logran contener los fenómenos de inducción.
- señales analógicas
- conexiones a la distribución
- Circuitos interfonicos
- señales de regulación
- alimentadores en C.A
Estas distintas funciones se clasifican además por sus valores de tensión y / o corriente
que manejan.
Las distancias entre bandejas deben entenderse entre la parte superior de una y la
parte inferior de la que esta arriba, o bien entre costados de adyacentes.
Las distancias entre tuberías deben entenderse entre las superficies externas de las
mismas.
Las tablas fijan distancias que llegan a 500 mm, pensando en un sistema de
canalizaciones ubicado en una misma área.
En los niveles mayores, cables de distintos niveles pueden estar en la misma bandeja
pero deben estar separados por un diafragma de separación continuo de acero. Para
este diafragma no es necesaria la puesta a tierra, solo se busca separación magnética.
Cuando cables de distinto nivel se cruzan entre sí tanto en las bandejas como en las
tuberías, es conveniente que los cruces se realicen a 90 grados, con las distancias
mínimas adoptadas y si las distancias mínimas no pueden ser respetadas en los
puntos de cruce deberá ser interpuesta una pantalla de acero puesta a tierra.
Las bandejas para los menores niveles deben ser de acero sin ranuras de ventilación
con tapa de acero desmontable con cierre seguro y continuo de manera de impedir
entrehierros de elevada reluctancia y garantizar así un apantallamiento eficaz.
Las bandejas con cables de niveles mayores no requieren tapa y pueden tener ranuras
de ventilacion con superficie no superior al 20% de la superficie total. Todas las
bandejas deben estar conectadas a la red de tierra de la instalación.
Las distancias entre bandejas y los equipos eléctricos de potencia grande (a los que se
le atribuye nivel elevado) deben respetar las distancias adoptadas.
Las distancias entre tuberías y los equipos eléctricos de potencia grande (a los que se
le atribuye nivel elevado) deben respetar las mayores distancias adoptadas y los cables
de niveles menores con recorrido paralelo a equipos de potencia deben mantenerse a
distancias del orden del metro si están en caños o más en bandejas.
Conexiones de potencia (de nivel elevado) que conectan partes del mismo circuito, es
preferible estén instalados siguiendo el mismo recorrido (ida y vuelta) es decir en la
misma bandeja o tubería. Haciendo esto se reducirá la posibilidad de
concatenamientos entre circuitos de potencia y circuitos de regulación.
Cuando se realizan las conexiones a las borneras de equipos, las distancias entre
cables de niveles distintos no siempre pueden respetarse, los recorridos paralelos entre
cables de distinto nivel deben ser reducidos al mínimo no superando valores del orden
de 1 m.
Los cables unipolares deben tener pantalla no inferior al 85 %, vaina externa aislante
de protección, capacidad máxima entre conductor y pantalla no superior a cierto valor.
Deben cumplir condiciones similares a los cables antes especificados, pero las
capacitancias pueden alcanzar valores mayores.
- la pantalla esta aislada, se la lleva sobre la vaina externa y se fija a esta mediante
encintado, esto se realiza así cuando la puesta a tierra se hace en otro punto exterior al
tablero.
El planteo es que la instalación debe tener una tierra única realizada en la mejor forma
posible, que asegure un bajo valor de resistencia de tierra, esa es la tierra realizada
con conductores metálicos dispersores enterrados, y unidos a otros dispersores de
hecho (fundaciones, caños, etc.).
Esta red de tierra debe ser accesible desde el exterior, y entonces hay una cantidad de
conductores metálicos expuestos para conectarse a ellos.
En los tableros que contienen sistemas realizados con tarjetas electrónicas, se prevén
puntos de salida (bornes o barritas) disponibles para conexión de los "comunes"
(conductores de retorno de las señales) a la tierra general de la instalación.
Todos ellos deben estar siempre conectados en el mismo punto físico de la tierra
general de la instalación.
Este punto puede estar constituido por ejemplo por una barra de cobre de longitud
limitada (máximo 1 metro)
Obsérvese la figura y sus detalles el tablero, la masa o bastidor del tablero "T", y la
tierra de la instalación
Cuando se trata de una instalación de más tableros entre los cuales se presente
intercambio de señales, la puesta a tierra de los "comunes" debe ser coordinada, la
figura ejemplo muestra una errada puesta a tierra los distintos comunes se conectan en
cualquier lugar, se facilitan las interferencias por las corrientes de distintas señales que
se entremezclan el los tramos de las barras de tierra.
Para lograr una instalación con estos problemas minimizados, se debe actuar como
muestra la figura ejemplo de correcta puesta a tierra.
Se observan los distintos tableros con sus comunes "A", "D", "P", "SC" que no
necesariamente se encuentran en todos los tableros y se definen baricentros de estos
puntos.
Cada común homónimo en salida de cada tablero que intercambia señales con otro
deberá converger radialmente al correspondiente punto principal de recolección
ubicado como dicho en posición baricentrica respecto de los tableros afectados.
A su vez, cada uno de estos puntos deberá estar conectado separadamente al punto
común único "C" ubicado en posición baricentrica respecto de los puntos de
recolección comunes homónimos.
Y este punto "C" será a su vez conectado a un punto oportuno, (caracterizado por
bajisima impedancia respecto de tierra) de la red de tierra de la instalación.
Resumiendo se puede concluir que entre los ejemplos que se han mostrado se debe
elegir el que hace el recorrido de los "comunes" "A", "D", "P", "SC" menos tortuoso o
vicioso en estricta referencia con la información intercambiada en los conductores de
señal directa.
Bibliografía
8.1 - INTRODUCCIÓN
Los casos que se presentan, en general enfocan a una parte este problema.
Una serie de factores que intervienen en el diseño de la red se encuentran bajo el control del
proyectista, la elección de unos fija el valor de otros.
Una enumeración de datos y variables que de ninguna manera pretende ser exhaustiva
muestra la amplitud y complicación del problema.
- Tensión primaria.
- Factor de pérdidas.
- Factor de capitalización.
Datos y resultados similares se tendrán para la red primaria, y también para el sistema de
transmisión.
El diseño óptimo de la red puede quedar definido con distintos criterios, el criterio normalmente
adoptado es económico, respetándose condiciones técnicas mínimas.
- Selección de los puntos del sistema donde deben preverse económicamente regulaciones de
tensión.
En una red, en la cual se encuentran definidas las cargas y su ubicación, al adoptarse una
configuración geométrica quedan definidas las cargas en los distintos elementos.
Se trata de estudiar como los cambios en un parámetro o variable influyen en los restantes.
Podemos clasificar las redes en dos tipos, aquellas para las cuales las cargas pueden
suponerse puntuales, de valor y ubicación definidas, y aquellas en las cuales la carga sigue
una ley de distribución continua en la superficie del plano en el cual debe realizarse la
distribución de energía.
Las redes del primer tipo son concretamente las que corresponden a industrias, mientras que
las del segundo tipo corresponden a distribución urbana.
La definición de la corriente permite fijar por consideraciones térmicas la sección admisible para
los conductores.
La sección mínima admisible para los conductores está también relacionada con las
condiciones de aislación y la tensión.
La carga total, que corresponde en un elemento se obtiene como suma de las cargas parciales.
En algunos casos cada carga está definida por un factor de potencia distinto, en consecuencia
para obtener la carga total se debe tener en cuenta este factor. En cambio si el factor de
potencia es único para todas las cargas la suma se realiza directamente.
En rigor la carga total debe incluir las distintas cargas individuales y las pérdidas de distribución
y transmisión de la energía.
p = 3 * R * I^2 = 3 * R * (A / U)^2
q = 3 * X * I^2 = 3 * X * (A / U)^2
Supóngase que la ley de distribución de cargas es continua figura (8.2).1, la carga derivada en
un punto cualquiera del alimentador es
a(x) * dx
La carga total es
Si la carga es continua y de valor constante, figura (8.2).2, la carga total, y la que pasa por un
punto son respectivamente
A=a*L
A(x) = a * (L - x)
Si la carga varía con ley triangular figura (8.2).3, la carga total y la que pasa por un punto son
a(x) = a * x
A = a * L^2 / 2
La carga puede estar definida con cierta densidad, carga por unidad de superficie, si la
densidad es constante
A=D*S
Si la superficie es un polígono de tres lados o más cuyo apotema (radio del círculo inscripto) es
S = n * l^2 * tg(PI / n)
A / n = D * l^2 * tg(PI / n)
Los polígonos que no dejan espacios libres al ser colocados adyacentes unos a otros son el
triángulo figura (8.2).5, el cuadrado figura (8.2).6, y el hexágono figura (8.2).7, de todos modos
los razonamientos son correctos para cualquier valor del número de alimentadores.
s = r^2 * PI
A / n = D * r^2 * PI / n
A = D * l^2 * n * tg(PI / n)
A = D * r^2 * PI
Por otra parte la potencia a distribuir define la cantidad mínima de distribuidores, al aumentar
su cantidad disminuirá la carga de cada uno.
Si se mantienen las características del cable y se aumenta la tensión del alimentador la caída
de tensión disminuye con el cuadrado de la tensión.
No debe olvidarse que para una carga (y una tensión) existe una sección mínima del conductor
basada en consideraciones térmicas.
Fijada una caída de tensión, un tipo de conductor, en una condición de tendido definida, y una
tensión de alimentación el producto LA se debe mantener constante, e igual al máximo valor de
A, Amax, por la longitud que en esta situación satisface la ecuación.
Para valores inferiores de la longitud, la carga no puede aumentar por razones térmicas y se
tienen caídas de tensión menores.
Si en un lugar de una carga concentrada en el extremo del cable se tiene la carga distribuida a
lo largo de su desarrollo resulta una caída menor en el factor k.
Sea lij la distancia entre cargas y Ai cada una de ellas, la caída de tensión es proporcional a la
siguiente suma que se ha desarrollado para solo cuatro cargas, figura (8.3).1:
l34 * (A4) =
A1 * (l01) +
A2 * (l01 + l12) +
A = A1 + A2 + A3 + A4
l * Ai * (n + 1) * n * n / 2
que referido a n^2 * l * Ai valor que corresponde a toda carga concentrada en el extremo de la
línea nos da el valor de k
k = (n + 1) / 2
y refiriéndolo al producto L * A
Un aumento de la tensión primaria permite disminuir la sección de los cables, mientras debe
aumentarse la aislación.
Para una configuración fijada de la red se puede aumentar la tensión hasta minimizar el costo
de los cables.
Un ulterior aumento de tensión no traerá ventajas en los cables, pero, al implicar menores
caídas de tensión permitirá aumentar el radio de acción de la estación primaria, aumentar la
potencia de sus transformadores, y eventualmente disminuir los costos totales.
Se ha visto que existe una longitud, para cada cable y condición de tendido, por debajo de la
cual la sección para una dada carga no puede disminuirse.
Cuando aumenta la distancia a la que se encuentra la carga, para mantener la caída de tensión
debe disminuirse en la misma proporción el factor (r cosfi + x senfi) característico del cable y la
carga.
Este factor se acerca, al aumentar la sección, asintóticamente a un límite, y por otra parte
existen secciones máximas de cables que no se superan por razones prácticas
Alcanzada la distancia límite con la sección máxima, solo un aumento de tensión permite
alimentar cargas a distancias mayores.
Un desplazamiento del centro de distribución puede disminuir las secciones y las longitudes,
reduciendo el costo de la red, se busca el punto para el cual el costo sea mínimo.
Cuando las cargas están separadas por distancias tales que implican secciones excesivas de
los cables, se pueden dividir en grupos y alimentar cada grupo desde un centro de carga.
En la comparación de costos, en este caso debe considerarse la red de tensión mayor, los
transformadores y la red en tensión baja.
Si un área rectangular con densidad de carga constante se alimenta desde un extremo la caída
de tensión es
deltaU1 = 0,5 * (R * cosfi + X * senfi) * L * A / U^2
Si la misma área se alimenta desde el centro con dos alimentadores L/2, que alimentan A/2
resulta
deltaU2 = deltaU1 / 4
Esta fórmulas permiten deducir rápidamente como influye deltaU1, U1 u otro factor cualquiera
en el radio de acción de la distribución, por ejemplo si se varía deltaU
Si se varía U
La relación de la longitud total de los cables distribuidores a la superficie servida por un centro
de carga permite medir la eficiencia del diseño figura (8.4).1, 2, 3.
En rigor para distribuir energía debe tenderse el distribuidor principal (alimentador) y los
distribuidores propiamente dichos que llegan a los usuarios.
En general solo se eligen un par de secciones que deben satisfacer condiciones térmicas y
caídas de tensión.
Para cada valor de n corresponde un diseño de la red de distribución, una potencia del centro
de carga, y un diseño de la red de transmisión.
También en estos casos es la comparación de costos la que fija el criterio para la mejor
solución del problema, figura (8.4) 4, 5.
En las redes industriales normalmente las cargas no aumentan en valor, sino en cantidad,
agregándose en sucesivas ampliaciones nuevas cargas.
Para alimentar estas nuevas cargas se deben realizar nuevos centros de carga, o ampliarse los
existentes.
En el proyecto de la primera etapa de la red de distribución deben tenerse en cuenta las
exigencias que imponen las etapas sucesivas.
En las redes de distribución urbanas, las cargas además de aumentar en número, aumentan en
valor, resultando que la densidad de carga aumenta con el tiempo según una cierta ley.
Al aumentar la densidad de carga, quedando fijos los restantes parámetros, aumentan las
caídas de tensión.
Se debe planear las distintas etapas de desarrollo de la red de manera que resulten
compatibles entre sí.
El planeamiento de la red debe ser hecho de acuerdo a las hipótesis más optimistas y más
pesimistas por un número razonable de años.
El aumento de la carga puede conducir a situaciones en las cuales la red planeada no sirve
para atender las nuevas exigencias.
Este caso se presenta por ejemplo en un barrio de casas bajas de uno o dos pisos en el cual la
explosión demográfica se manifiesta con casas de departamentos de varios pisos.
La red de baja tensión planeada no puede satisfacer las necesidades de esta nueva condición
en la cual pueden llegar a tenerse densidades de carga varias veces mayores, es necesario
entonces inyectar en esos puntos potencia en forma independiente de la distribución en baja
tensión, directamente desde la media tensión.
Cuando se presenta este caso debe replantearse el problema, previendo el nuevo desarrollo de
la zona y proyectando el nuevo sistema.
Como criterio de diseño del sistema se fija en muchos casos minimizar el costo.
La inversión inicial de la red incluye el costo de los cables de baja tensión, de los
transformadores, de los equipos de maniobra y protección, de los cables de media tensión y los
costos derivados de previsiones futuras.
Por otra parte a la red corresponden pérdidas en sus elementos, cables y transformadores, que
tienen un costo de explotación.
p = k * r * L * A^2 / U^2
y refiriendo este valor al producto L A^2, para carga de valor constante se tiene k = 1/3 y para
ley triangular k = 8/15.
También deben evaluarse las pérdidas en los transformadores (en vacío y en carga).
Para los cables de tensión elevada también son importantes las pérdidas diélectricas (en
vacío).
Cuando la inversión debe hacerse en varias etapas, y la carga varía de año en año, las
consideraciones económicas que deben hacerse son más dificultosas.
Las inversiones futuras pueden referirse a la fecha actual teniendo en cuenta la inflación y los
intereses ofrecidos. Este criterio no tiene en cuanta variaciones de costo en moneda constante
que se producen por el avance tecnológico, que en general son imprevisibles.
Las pérdidas también son inversiones futuras y como tales pueden ser consideradas.
Los resultados que se obtienen con estos métodos comparativos deben considerarse con la
incertidumbre que corresponde a los distintos factores más o menos definidos que se tienen.
Este define en particular, la sección mínima que pueden tener los cables para soportar una falla
breve.
Las máximas prestaciones que pueden tener los interruptores, y en particular su potencia de
cortocircuito son un factor limitativo en la potencia de los transformadores.
Este caso se presenta entre un centro de potencia, y los centros de control de motores.
Es importante en estos casos elegir una ubicación del centro de potencia que no admita
"mejoras" de manera que forzosamente los cables de los centros de control de motores tengan
una longitud mayor que la mínima.
Debe notarse que un ulterior sobredimensionamiento de los cables pondrá el sistema en crisis,
por lo cual es necesario trabajar con márgenes amplios.
Las secciones de los cables no pueden adoptarse arbitrariamente sino deben ser elegidas
entre valores normalizados.
En ciertos casos no existen elementos de una tensión nominal y deben elegirse elementos de
tensión nominal superior.
También las potencias de los transformadores deben ser elegidas entre ciertos valores
normales.
Lo ideal es evidentemente tener un único tipo de transformador, con una única relación y única
potencia.
De todos modos a los fines de buscar el optimo es aceptable suponer en muchos casos que
todos los parámetros varían en forma continua lo que permite aprovechar hipótesis que
redundan en simplificaciones de los cálculos.
Tema 6
La red de distribución esta formada por líneas (o cables) y transformadores, su modelo es una
impedancia (resistencia y reactancia inductiva en serie).
Las cargas son múltiples y variadas, pero podemos pensar que en esencia son cargas
resistivas (iluminación incandescente) o resistivas e inductivas (motores), su conjunto visto
desde la red se puede representar con un modelo simple de una resistencia que consume la
potencia activa, y una reactancia que corresponde a la potencia reactiva.
Capacitores de potencia.
Los capacitores están esencialmente formados por un dieléctrico y dos capas de conductor,
ingeniosamente realizados para aprovechar el espacio que deben ocupar.
En media tensión se presentan como cajas rectangulares con uno o dos aisladores si son
monofasicos o tres si trifasicos.
En baja tensión se los conecta en D (para lograr mayor potencia aprovechando la mayor
tensión compuesta), en cambio en media tensión se los conecta mas frecuentemente en
estrella Y con el neutro separado de tierra, esta conexión permite usar capacitores de menor
tensión nominal, cuando la rama esta formada por varios capacitores en paralelo el
desequilibrio del neutro permite detectar fallas de elementos.
La tensión nominal de los capacitores tiene un valor máximo, para tensiones mayores se ponen
mas elementos en serie.
Los bancos de tensión y potencia elevada están formados por disposiciones serie y paralelo de
los elementos componentes, la falla y eliminación de un elemento (o su cortocircuito
permanente) varia la distribución de tensión entre los otros.
Observemos una línea que alimenta una carga, plantearemos dos problemas, en paralelo a la
carga pondremos un capacitor (derivación), y en serie en la línea pondremos otro capacitor
(serie) figura 6.1.
P + j Q - j Qc
El generador (o la red equivalente) que alimenta la línea y la carga debe generar menos
potencia tanto activa como reactiva.
Es entonces necesario que los capacitores soporten las elevadas tensiones que se presentan,
y por otra parte debe haber aparatos que limiten estas sobretensiones (descargadores,
contactores de cortocircuito, u otros aparatos análogos).
Determinado el factor de potencia que presenta una determinada carga o un conjunto, puede
ser de interés mejorarlo alcanzando determinado objetivo, y esto se consigue con cierta
potencia capacitiva:
De estas relaciones se puede determinar Qc, este valor debe ser redondeado para ajustarlo a
componentes del mercado, y siempre conviene exceder el valor calculado, para estar seguros
de que se alcanza el objetivo.
Frecuentemente la tarifa incluye limites de cosfi, y multas si se esta debajo del cosfi limite. La
razón de este accionar esta en las mayores perdidas que se presentan en la red, y el menor
aprovechamiento útil de la misma, que obliga a ampliaciones anticipadas.
Si se analiza cierto periodo de facturación con multas, y se simula con dada compensación, la
situación sin multas (o con beneficios o incentivos como se presentan en algunos casos) se
encuentra una justificación económica a la mejora del factor de potencia, que frecuentemente
implica una rápida amortización de los equipos dedicados a esta función.
Además mejoras técnicas como menores perdidas, mejores tensiones, mayor disponibilidad de
equipos, se transforman en una ulterior ventaja económica que puede evaluarse, y tenerse en
cuenta.
Sin embargo la aplicación de capacitores puede originar algunos inconvenientes, la red con
capacitores e inductores es causa de resonancias armonicas que exaltan corrintes o tensiones,
y estos efectos deben controlarse.
Ubicación optima.
Razonando sobre las perdidas, surge la tentación de distribuir capacitores asociados a cada
carga, solución que implica mal aprovechamiento de la potencia capacitiva que se instala.
El otro extremo del razonamiento es concentrar la potencia necesaria (que detecta la medición
de energía) en un único punto de la red, razones técnicas lo individualizan próximo a la mayor
carga o en el punto desde ingresa la energía a la red.
Entre ambas situaciones se pueden encontrar soluciones intermedias con ventajas, como
puede ser en un punto intermedio o final de cada alimentador (con cargas distribuidas o
concentradas al final).
Cuando se decide poner capacitores en bornes de motores, su potencia queda limitada, ya que
se producen fenómenos de exaltación de tensiones al desconectar la carga.
Transitorio.
El transitorio de corriente que carga el banco, genera un transitorio de tensión en la red que
alimenta otras cargas, y eventualmente otros bancos, pudiendo observarse sobrecorrientes y
distorsiones asociadas.
Ferrorresonancia.
EL = E / (1 – XC / XL)
EC = E / (1 – XL / XC)
Hasta aquí se observa que según sea la relación XL / XC y en particular próxima a 1 resultan
elevados valores de EL y EC. El circuito ferroresonante XL depende de la característica BH
El reactor con núcleo de hierro opera cerca del punto de saturación, un pequeño incremento de
tensión puede ser causa de una importante reducción de XL y se pueden alcanzar valores de
resonancia
• Transformadores Y a tierra
• VV open; Y open delta
• Seccionadores tripolares combinados con fusibles
• Seccionadores unipolares solo al lado del transformador
• Maniobras tripolares lejanas; Maniobras trifásicas
• Cuidar las relaciones XC XM
• Instalar resistores de neutro
• Cargas para evitar ferroresonancia; Cargas durante maniobras
• Transformadores grandes
• Longitudes de cables cortas (limitadas)
Armónicas.
La evolución y modernización de las cargas eléctricas ha traído aparejada una gran dosis de
electrónica que es responsable de la aparición de armónicas en la red,
El efecto de las armónicas inyectadas por las cargas, es una deformación en la tensión, que
hace que las cargas lineales absorban corriente también deformada. Las corrientes armónicas
en la red a su vez también producen efecto de perdidas adicionales.
Se debe tratar de que las armónicas no se presenten en la red, y como no se puede impedir
que se generen, se debe tratar de evitar que se propaguen a distancia.
Se hace necesario estudiar esto fenómenos, y prever medios para limitar su propagación.
Problemas y soluciones
5. Influencia de la mejora del factor de potencia. Se trata de una línea de tensión 13.2 kV
de 5 km de longitud, con cargas distribuidas de 375 kW + j 330 kVAr, con distancia
entre cargas de 500 m.
Se fija un coseno fi objetivo 0.95 que se desea cumplir en el punto de inicio del cable.
Buscar un punto conveniente para instalar un banco de capacitores único, y explique
las razones de la elección. Determinar las variaciones de caída de tensión, las
perdidas, y otras variables de interés.
Para alcanzar un cosfi 0.95 se debe instalar un banco de capacitores de 2.1 MVAr (que
si coincide con una carga, sera una carga neta de 0.375 MW – j 1.77 MVAr) que puede
ponerse al final del cable lográndose los resultados siguientes: caida 4.71%, perdidas
40.51 kW = 1.08 %
6.
Dicha estrategia debe implicar a todas las partes en causa, es decir:- los distribuidores
de energía eléctrica.- los constructores. - los proyectistas de instalaciones eléctricas en
todos los niveles de tensión.- los usuarios.
COMPATIBILIDAD ELECTROMAGNETICA
Las normas nacionales (de los países lideres en estos campos y que fijan criterios
validos para ellos) y las internacionales han seguido la evolución de esta praxis con
cierto retardo. Actualmente las normas internacionales están encarando el encuadre en
forma coherente para todos los disturbios, y se esta procediendo de la siguiente forma:
Los niveles de disturbio ambientales son determinados también por los aparatos que
forman parte de la instalación. Los niveles de compatibilidad no siempre presentan el
mismo significado para baja, media y alta tensión; mientras que para la baja tensión
están siempre ligados al nivel de inmunidad de los aparatos, en media y alta muy a
menudo tienen un significado de coordinación entre las distintas partes del sistema.
Por otra parte como la emisión del disturbio y la susceptibilidad de los aparatos varían
en tiempo y lugar, el concepto de compatibilidad electromagnética es de naturaleza
estadística.
Además, los valores de compatibilidad que indican las normas actualmente deben
entenderse como valores convencionales de referencia definidos con el objetivo de
asegurar una realista y económica coordinación entre aparatos emisores y susceptibles
(sensibles). La asignación a los usuarios singulares del máximo nivel de emisión de
disturbio ser derivado de una apropiada repartición del disturbio global basado sobre un
criterio de equidad en relación a los usuarios alimentados por el sistema eléctrico, y
sobre una optimización de los recursos a nivel de expansión y gestión del sistema
mismo.
EL FLICKER (Parpadeo)
La medición del flicker dada como sensación instantánea se expresa en por unidad
entendiéndose igual a 1 la salida que el instrumento produce cuando su entrada es el
umbral de perceptibilidad. El nivel de flicker por lo tanto es un numero que indica
cuanto por arriba del umbral de perceptibilidad se presenta la sensación visual
correspondiente.
El lapso debe ser suficientemente largo para permitir que un observador perciba el
flicker, advirtiendo su persistencia, y para poder caracterizar el comportamiento de
aparatos generadores de disturbio con ciclo de funcionamiento prolongado.
Esta curva sirve como base para obtener el parámetro severidad del flicker, indicado
con el símbolo Pst. En este punto es necesario relacionar el valor de severidad del
flicker con una curva limite para las fluctuaciones de tensión, mas allá de la cual ellas
deben considerarse intolerables.
La curva limite de tolerabilidad implica que los sujetos sometidos a experimentos (con
niveles de flicker superiores a la perceptibilidad) indican que el disturbio es tan
fastidioso de ser insoportable por aproximadamente el 80% de los interesados. Debe
precisarse que la curva IEC 555-3 en la parte constante a izquierda no responde mas a
la severidad del flicker, pero la exigencia de limitar el valor máximo de la caída de
tensión.
Plt = raíz cubica ((sumatoria Psti 3)/N) donde Plt indica el nivel de severidad del flicker
en el largo periodo (long-term).
Las ventajas del método son que se mantiene el contenido de información de los Pst
singulares, a lo largo de todo el ciclo de funcionamiento del aparato o instalación en
examen, y se reducen mucho las necesidades de memoria de un eventual bloque de
elaboración estadística, que puede ser incluido en el flickerimetro en modo de obtener
directamente en línea la evaluación de la severidad.
Teniendo en cuenta el ciclo medio de operación de las distintas cargas que producen
disturbios un tiempo de observación de 2 horas parece razonable para la evaluación
del flicker de largo termino.
Para casos complejos es en cambio necesario recurrir a meto dos de simulación digital
o a medidas directas con el flickerimetro. La metodología a seguir para la evaluación
analítica del flicker es la siguiente: - calculo de la caída de tensión en función del
tiempo durante una variación de tensión singular.- calculo de la emisión de flicker para
variaciones de tensión singulares. - composición de las distintas emisiones de flicker
calculadas.
El calculo de las caídas de tensión puede ser efectuado en modo simplificado como
indicado en ejemplos de la bibliografía.
Un valor apropiado del coeficiente m que satisfaga las varias condiciones de emisión
que se encuentran en la realidad, podrá ser determinado solo después de la
adquisición de experiencias de medición en campo con el nuevo fleckerimetro UIE.
La calidad técnica del servicio puede ser relacionada con la forma teórica de la tensión,
comparándola con las condiciones practicas de suministro, y con la capacidad de los
usuarios de soportar los disturbios que se presentan.
Los disturbios que se presentan pueden ser debidos a distintos orígenes y tienen
distintas consecuencias; pueden relacionarse con distintas características de la función
temporal que describe el fenómeno:
Breves
Periodo breve
Ciclos de trabajo
Flicker (Parpadeo)
Rápidos
Frecuencia
Cada tipo de disturbio se puede analizar por su causa (carga o fuente o ambas), su
efecto (apreciable o no, visible o no) y corrección (posible, previsible, ligada a
características del sistema).
El texto que sigue esta basado en una charla dada por los ingenieros A. Rifaldi y M.
Pellegrino en la Facultad Regional Buenos Aires de la Universidad Tecnológica
Nacional en Octubre 1989
1 - INTRODUCCION
2 - LA CALIDAD DE LA TENSION
3 - LA AMPLITUD
E = Emax / Raíz(2)
Supongamos que alimentamos una única carga con una red eléctrica, para analizar el
problema construimos un generador de Thevenin equivalente, fuente de tensión ideal,
e impedancia serie, cuando la corriente que nuestra carga absorbe cambia, la tensión
en bornes de la carga refleja de alguna manera las variaciones de corriente.
Para esto introducimos un sistema de regulación que debe detectar una diferencia para
corregirla, comienzan así a aparecer nuevas variaciones de tensión que ahora son
causadas por la acción del regulador, frecuencia de disturbios y de acciones correctivas
pueden generar un nuevo tema de estudio...
Pero el modelo hecho no puede ser tan simple, quizás tengamos una carga
preponderante, y nos preocupa analizar como se comporta una pequeña carga, dentro
del Thevenin equivalente ahora tenemos la carga preponderante que caprichosamente
nos varia la tensión y la impedancia, nuestra carga pequeña es víctima de esta
situación.
Primero y seriamente (y decimos esto porque a veces los usuarios quieren tensión
absurdamente constante) debemos evaluar las consecuencias de las variaciones de
tensión, clasificar de alguna manera las cargas por su sensibilidad a estos disturbios y
luego compararemos dos proyectos de instalación eléctrica calificándolos por la
constancia de la tensión en cada usuario, un proyecto será mejor o peor que otro
según sea el valor de este calificador.
Si examinamos las tolerancias que tienen distintos aparatos, que deberán ser
alimentados por la instalación, observaremos las distintas magnitudes (+/- 5%, +/- 10%,
+5 -10 %) de las variaciones de tensión admisibles que dependen del origen de los
equipos, de la tecnología, etc...
De alguna manera equipos mas insensibles a las variaciones pensamos serán mas
costosos que los mas sensibles, y estos últimos exigirán una instalación mas costosa...
aquí hay tema para profundizar notablemente.
DV1 = R * P1 + X * Q1
DV2 = R * P2 + X * Q2
Esta idea aumenta el costo del dispositivo que integra la carga, pero permite prescindir
de un dispositivo externo de corrección, lógicamente la idea es valida cuando al inicio
del proyecto se encara el problema como una unidad, si no se hace así el dispositivo
de corrección será independiente de la carga, pudiendo flexibilizar su uso, por ejemplo
ocupándose de compensar mas cargas.
Otras cargas cuya variación produce efectos similares también muy molestos son los
hornos eléctricos, estos han ido aumentando su tamaño y la velocidad de su ciclo, es
decir en menos tiempo hacen su tarea, por lo que la potencia en juego ha aumentado
aun mas que su aumento de tamaño físico, en consecuencia los efectos ligados a la
potencia, variación de carga, son mas notables.
Por otra parte es fácil comprender que es muy dificultoso corregir estos efectos, la
forma natural de lograrlo es menor impedancia de Thevenin, digamos en otras palabras
menor impedancia mutua entre la fuente de disturbio y la carga sensible, su
alejamiento mutuo.
Los equipos que realizan estas acciones son llamados compensadores estáticos de
potencia reactiva (y evidentemente de estáticos solo tienen el nombre, es cierto que no
son rotantes... ),su sistema de control sigue la dinámica de los fenómenos ciclo a ciclo.
4 - LAS ARMONICAS
Cuando se inicia el examen de la tensión por periodos breves, del orden del segundo y
sus fracciones, la observación se hace no ya con instrumentos tradicionales,
necesitamos observar ciclo por ciclo, y utilizamos el oscilografo, el osciloscopio.
Mientras las armónicas son despreciables la onda es sinusoidal, pero esta afirmación
muchas veces no es valida, examinemos la corriente absorbida por un rectificador, una
lampara de descarga, el laminador antes citado, el horno eléctrico de arco, los
dispositivos que ponemos para compensar las variaciones de tensión, la tensión
generada por los generadores, la corriente absorbida por motores ...
Cuanto es deforme una onda que incluye armónicas?, observemos por ejemplo una
armónica de cierto orden y magnitud superpuesta a la fundamental, y observemos
luego un aumento del orden, en general puede afirmarse que las armónicas de mayor
orden llegan a tener efectos mas lejos, pero las de menor orden producen mayores
inconvenientes mas cerca, así es que una armónica 5 se juzga mas tolerable que una
11.
Al estudiar los rectificadores observamos que "generan" armónicas 5, 7, 11, 13, ...
laterales de 6, 12, ... esto es teórico, y valido.
5 - SUBARMONICAS E INTERARMONICAS
Otra forma de análisis es tomar todo el tren de ondas y hacer el análisis de Fourier, la
fundamental ahora es una "subarmonica", la habíamos ya observado en el fenómeno
llamado flicker, además aparecen interarmonicas, armónicas no enteras... no es fácil
ver esto, pero hagamos un pequeño esfuerzo.
Los fenómenos armónicos que hemos examinado son tolerables mientras mantienen
magnitudes controladas, pero en ciertos casos, su exaltación produce por ejemplo
reiterados pasajes por cero de la corriente o tensión, exagerada magnitud del pico en
relación al valor eficaz de la magnitud examinada, etc.
La deformación de las magnitudes debidas a las armónicas se controlan con filtros, que
deben proyectarse haciendo consideraciones de potencia y conservación de la energía,
totalmente distintas a las que se plantean cuando el problema es de tratamiento de
información o implica potencias reducidas.
Surge natural plantearse como deben hacerse mediciones con las cuales se deberán
hacer tantos cálculos, se necesitan obtener los valores numéricos que representan la
medición en la forma mas directa posible, entramos en el ámbito de los adquisidores de
datos y de las señales muestreadas.
6 - FENOMENOS TRANSITORIOS
Hoy muchos de estos fenómenos se pueden estudiar con simuladores que en una
computadora producen una enorme cantidad de números, que pueden ser confundidos
con los entregados por un adquisidor de datos, y sobre ambos conjuntos se puede
hacer el mismo tratamiento, es mas parte de los números pueden ser adquiridos, y con
ellos se alimenta el simulador que calcula un fenómeno que quizás no sea posible o
conveniente producir...
Se confunden aquí matemática y física, y pierden significado gran cantidad de
conocimientos de aplicación que ya no sirven frente a estos engendros a que nos lleva
la técnica actual.
Los relés de protección en estos últimos años han cambiado mucho, en particular se
han difundido los relés electrónicos, y los principios de medición que tienen distintas
soluciones constructivas reaccionan en distinta forma cuando se los solicita con la
misma corriente.
Los relés electromecánicos, los de inducción, funcionan por valor eficaz, la inercia de
las partes mecánicas tiene mucho que ver con el resultado de la medida, los
electrónicos en cambio sin inercia prácticamente actúan por valor de pico, son
entonces muy sensibles a la forma de la corriente, es cierto que pueden hacerse
parecidos a los tradicionales, pero también aquí simplicidad y costo son factores
condicionantes.
Las armónicas en las distintas fases no tendrán entonces relaciones de fase rigurosas,
esto explica en parte que aparezcan armónicas que en teoría no debíamos haber
encontrado, como la 3, 9...
La distinta magnitud en las tres fases se interpreta con su descomposición en las tres
secuencias, directa, inversa, homopolar, y los efectos pueden ser o no tolerables
dependiendo de la magnitud y de la sensibilidad de las cargas.
8 - CONCLUSION
Los temas examinados frecuentemente no tienen importancia en los sistemas
eléctricos, quienes proyectan las redes y sus ampliaciones los estudian relativamente
poco, solo con la finalidad de asegurarse que no son problemas graves.
Frente a esas situaciones generalmente hay que tomar soluciones pragmáticas donde
el estudio que no puede hacerse porque lleva tiempos inadmisibles, se cambia por
costos desmedidos que luego no se controlan en su rendimiento, y así tampoco se
puede sacar experiencia de los errores.
Queremos pedir disculpas si la charla mostró defectos, en rigor uno siempre cree que
el tiempo le alcanzara para prepararse mejor, y luego los apurones del trabajo impiden
lograr suficiente dedicación.
Por ultimo seria injusto no agradecer al ing. Petrone la insistencia con que me persiguió
para lograr organizar esta charla.
BIBLIOGRAFIA / REFERENCIAS
16 - PERTURBACIONES EN REDES
corrientes armónicas
variaciones de tensión
(A)
Son relativamente poco frecuentes y son causadas por cortocircuitos en red, maniobras
de interruptores en las redes de alta y muy alta tensión, por el arranque simultaneo de
grandes cargas asincronicas, por conmutaciones de alimentaciones de la carga entre
dos distintas fuentes con interrupción temporaria, etc.
Se incluyen en esta categoría, las caídas de tensión que superan el 10% y que pueden
alcanzar el 100% (anulación temporánea de la tensión); la duración es mas de algún
segundo, pero en la mayoría de los casos de cortocircuito es inferior a 0,2 seg. La
curva de trazo continuo de la figura 8.8.2-2 muestra una depresión de tensión en barras
de media tensión de una red de media tensión, causada por un cortocircuito en una red
de alta tensión.
La palabra inglesa flicker puede traducirse en parpadeo. Una persona normal expuesta
a un flujo luminoso variable con periodicidad, sufre un disturbio que depende de la
frecuencia y amplitud de las variaciones, mientras no depende de la variación en el
tiempo. Es entonces licito hacer referencia a variaciones sinusoidales.
Por otra parte debe tenerse presente que las variaciones del flujo luminoso emitido por
una fuente para una dada variación de tensión, dependen de la frecuencia, en distinta
forma para los distintos tipos de lamparas. Al crecer la frecuencia, las variaciones de
flujo se suavizan en forma mucho mas pronunciada para las lamparas fluorescentes
que para las incandescentes. En la figura 5.11-2 se dan dos curvas de igual disturbio
para el conjunto ojo fuente luminosa, una para lamparas incandescentes y la otra para
tubos fluorescentes, en ordenadas se lee la inversa del valor relativo de la variación de
tensión que produce un dado disturbio en función de la frecuencia.
La medición del flicker se efectúa con aparatos denominados flikerimetros, que son
filtros lineales cuya curva de ganancia reproduce la del sistema ojo lampara
incandescente. Ya se ha dicho que el umbral de percepción del flicker es del 0,3 %
para oscilaciones de tensión de 10 Hz, la sensación del disturbio se tiene sin embargo
para valores netamente superiores; el umbral de disturbio se considera que es de 1 a
1,5 para flicker persistente y superior para fenómenos de breve duración. El efecto
flicker es relativamente poco frecuente y es típicamente un fenómeno localizado.
Varios compensadores estáticos han sido instalados sobre todo en los países en
estado de desarrollo donde las redes son de modesta potencialidad y entonces no es
fácil satisfacer la condición (5.11-1) en el lugar donde se instalan hornos de arco,
laminadores, etc.
ENCUENTRO TÉCNICO CAUE 97/1
tema: FILTROS DE ARMÓNICAS EN
INSTALACIONES DE POTENCIA
Alfredo Rifaldi - Alejandra Padia
Prefacio
La intención al iniciar este trabajo era orientarlo al uso del ATP-EMTP ligando experiencias y
aplicaciones del programa, pero para entrar en tema parece útil y necesario desarrollar
rápidamente ejemplos muy simples, por ello en planillas EXCEL se han incluido casos
elementales que se comentan.
Iniciamos observando la corriente que absorben ciertas cargas, por ejemplo un rectificador, la
corriente es deforme, notamos:
- armónicas características, su orden 5, 7, 11, 13, 17, 19, 23, 25... esta relacionado con el
número de pulsos del rectificador 6, 12, 18, 24... y su magnitud decrece con el orden 1/N.
Cuando se avanza en tareas de medición, con el objetivo de conocer las armónicas presentes,
interesa correlacionarlas con los estados de carga, si se registran conviene adquirir valores
absolutos, si se utilizan valores relativos respecto de una fundamental que varia, se pierde la
magnitud real.
Observemos otras cargas, rectificadores controlados por ejemplo, notamos la acción del
control, hornos eléctricos de arco, al inicio de la fusión el comportamiento es caótico, luego se
hace mas ordenado pero de todos modos se observan todas las armónicas.
Profundizando casos descubrimos fenómenos cuyo periodo es de varios ciclos, "armónicas"
que a frecuencia de red son 1/2, 1/3, 1/4... las llamamos subarmónicas, aunque en rigor
deberíamos decir que son las armónicas de la frecuencia respectivamente de 25, 16.7, 12.5 u
otras como 1, 10 o 16 Hz, por ejemplo.
Otro tema ligado al problema que examinamos es el factor de potencia de la carga, las cargas
son preponderantemente reactivas inductivas.
- un horno eléctrico, de arco, o de otro tipo, inducción, resistencia controlada por tiristores.
- la iluminación, las lamparas de arco ocupan este espacio, mientras las de filamento que se
presentan como resistores puros desaparecen.
Medimos factores de potencia de 0.8, 0.7, 0.5 o menos... lógicamente mientras no hay
dispositivos de corrección, y para mejorar esta situación se instalan bancos de capacitores.
La medida instantánea del factor de potencia no tiene ningún significado (salvo que la carga
sea estable), la indicación de un cosfimetro cuando la carga es nula es errática, al azar, es
mucho mas útil observar indicadores de potencia activa y reactiva (o aparente), esta medición
tiene el peso de la potencia, cosa que no ocurre con la sola medición del coseno fi.
Cuando de mide el factor de potencia para uso tarifario, en rigor se miden energía activa y
reactiva, y se determina el factor de potencia con los correspondientes valores de la energía,
pudiendo pensarse que la relación es entre valores medios de potencia.
Desaparecen, al integrar energía, los fenómenos de transitorios breves, cuyo efecto debe
buscarse no en el factor de potencia sino en otras perturbaciones asociadas (caídas de tensión
por ejemplo).
La medición instantánea del factor de potencia muy cómoda para el control de usuarios
pequeños produce resultados que no tienen ninguna relación con el valor de la carga, cual es
por ejemplo el factor de potencia de un transformador que se encuentra en vacío? muy próximo
a cero, pero que sentido tiene mejorarlo? Admitido que lo mejoramos, cual es el efecto real de
esta mejora? Hay efectos colaterales... Seguramente haremos un circuito en alguna situación
resonante, no terminaremos produciendo inconvenientes en determinadas situaciones de
funcionamiento de la red?
A lo largo de los años en especificaciones quizás bien intencionadas hemos observado frases
como: la corriente de vacío de los motores y/o transformadores deberá ser compensada con
capacitores... habrá sido bien estudiado el porque de este pedido, o será solo una buena
intención de hacer desaparecer un presunto problema sin saber cual es la consecuencia
posible? Cuál nuevo problema puede aparecer?
Imaginemos la red de media tensión (publica o de una planta industrial), observemos un centro
de carga, un transformador, en sus barras de carga un capacitor, supongamos que las otras
cargas de la barra las podemos representar como una fuente de corriente armónica (inyecta
una corriente armónica en la barra que se cierra a través del capacitor y de la red)
Las armónicas ven el paralelo del capacitor con las inductancias de transformador y red,
observamos la impedancia que ofrece la red a la armónica, la figura 2 muestra el diagrama de
admitancia, la figura 3 el diagrama de impedancia.
La Planilla EXCEL FILTRO1.XLS Hoja 1, muestra valores de la red y los cálculos sencillos que
conducen a determinar la admitancia vista en barras de carga del transformador figura 2, y la
impedancia figura 3.
La planilla contiene un ejemplo que puede ser cambiado por el lector, para extraer experiencia
y observar la sensibilidad de los datos. Los valores iniciales son:
Se ha supuesto que no haya resistencias, dejando para mas adelante analizar su influencia.
Si los gráficos se hacen con los ejes verticales en escala logarítmica la impresión visual mejora,
y además pueden leerse suficientemente bien los valores, se observa en la figura 4 el diagrama
de admitancia en escala logarítmica, en la figura 5 el diagrama de impedancia en escala
logarítmica
Estos diagramas sirven, para partiendo de la corriente armónica inyectada tener idea de la
distorsión de tensión correspondiente, o partiendo de la distorsión obtener la magnitud de la
corriente armónica en juego, ya que:
deltaU = Z * Iarmónica
Iarmónica = Y * deltaU
Si hay inyección de corrientes armónicas en barras de carga, estas cuando tienen determinado
valor pueden exaltarse por el circuito resonante y aparece gran distorsión, parecería con esto
que si no hay inyección de armónicas en barras, el motivo de preocupación no existe... pero no
es tan así.
Este tema aun no esta agotado, pero pasaremos a analizar los filtros de armónicas y
volveremos luego sobre estos ejemplos para observar la influencia amortiguante de las cargas.
Filtros de armónicas
Supongamos que en una barra se inyecta una corriente armónica, y se desea eliminarla, se
debe conseguir impedancia armónica nula y desaparecerán sus efectos, se propone conectar
en el nodo un filtro formado por una inductancia y un capacitor en serie.
La figura 8 muestra sucesivamente un filtro LC, dos filtros en paralelo, un filtro RLC, y un filtro
con RL en paralelo y C en serie, se plantea el diseño de un filtro LC de dada armónica N, se
deben encontrar los valores que satisfagan la relación:
omega * N * L = 1 / (omega * N * C)
Dado N las incógnitas son L y C, falta otra ecuación para determinar la solución, pero si se
adopta un valor de C, lo que mas adelante resultara lógico, el problema esta resuelto.
La planilla EXCEL FILTRO3.XLS Hoja 1, muestra dos filtros analicemos el primero cuyos datos
son:
La impedancia de cada filtro se puede determinar, y luego poner en paralelo sus admitancias,
obteniéndose:
Y = 1 / Z1 + 1 / Z2
Entre las armónicas 3 y 5 aparece el pico en 3,5 o un poco mas, fácilmente este pico se puede
desplazar a la armónica 4 si se desajustan los filtros de armónicas 3 y 5, y si esto ocurre,
cuando se inyecta una corriente armónica de orden 4 (por ejemplo durante un transitorio) el
filtro producirá el efecto contrario al buscado, en lugar de eliminar la distorsión la exaltara
(aparecerá una elevada distorsión de cuarta armónica).
Este gráfico permite también explicar por que no se pueden poner en paralelo dos filtros del
mismo orden sin mediar entre ellos cierta impedancia (cierta distancia eléctrica, por ejemplo
transformadores, líneas), imaginemos dos filtros de tercera armónica ligeramente desajustados,
en la planilla se puede fijar la sintonía de uno en 2.9 y el otro en 3.1, el pico que aparece en la
armónica 3 es exactamente lo contrario de lo que buscábamos.
Los picos que vemos en las figuras no llegan a infinito porque los valores de armónicas que
utilizamos en las tablas para generar los gráficos varían con salto de 0.1, en la realidad física
tampoco llegan a infinito porque afortunadamente existen las resistencias que amortiguan estos
efectos.
En los gráficos se observan asperezas, quizás se deberían hacer estos gráficos con mayor
densidad de puntos, pero hemos preferido en este momento mantener el criterio uniforme en
todas las planillas principales desarrolladas para este trabajo.
Proponemos al lector el ejercicio de variar las armónicas y en particular hacer los gráficos para
2,9 y 3,1 observando como los filtros en paralelo (cuando son LC puros, no reales) degradan su
función, el pico que se observara es bajo, recordemos la influencia del paso, si se hace el
gráfico alrededor de dicho punto con paso menor se observara que la situación que se presenta
es preocupante.
Hasta aquí se han despreciado influencias de las resistencias de los circuitos, la planilla EXCEL
FILTRO4.XLS Hoja 1, sirve para observar la influencia en un filtro LC de una resistencia serie,
que en primer lugar representa las pérdidas correspondientes a bobina, y puede también ser
puesta para modificar las características del filtro, haciéndolo menos ideal pero con un mejor
comportamiento en ciertas circunstancias.
Obsérvense los cuatro gráficos, que siempre tienen igual significado, al compararlos con filtros
puros, sin pérdidas (reduciendo R a cero), observamos como varia particularmente el pico de
resonancia, se habla del factor de calidad del filtro.
Una observación inmediata e interesante es que con este filtro obtenemos una respuesta plana
dentro de un cierto margen de armónicas, por ejemplo si exploramos un filtro de armónica 6,
observaremos que filtramos desde la 5 hasta la 7 con igual eficiencia, lo cual es ventajoso ya
que nos permite una alternativa a los filtros en paralelo.
Ifundamental = U / Z
Potencia filtro = U * I
Se da aquí la paradoja de que una acción buena, como es filtrar para mejorar la calidad de
servicio, queda íntimamente asociada a una acción contra el uso racional de la energía, se
calienta la atmósfera simplemente... como en todas las obras humanas lo bueno y lo malo se
encuentran muy próximos y conviven...
La planilla EXCEL FILTRO5.XLS Hoja 1, plantea y resuelve un filtro con resistor en paralelo a la
bobina, de los gráficos se nota que la acción filtrante se extiende notablemente hacia las
frecuencias altas a partir de la frecuencia de sintonía del filtro.
Y = 1 / R - j / (omega * N * L)
En la planilla hemos puesto una resistencia de 13 ohm, el filtro drena a 50 Hz una corriente de
370 A, que da sobre la bobina una tensión de 930 V, por lo que la resistencia disipa
aproximadamente 70 kW, vemos que este filtro con pérdidas, con resultados parecidos, es mas
económico que el analizado antes.
Alguien que observe estas explicaciones con rigor puede objetar que estamos usando fuentes
de corriente o de tensión indistintamente y a nuestra conveniencia para mostrar las
características básicas de los distintos fenómenos, tiene razón, este trabajo no esta escrito con
rigor científico, esta escrito para ingenieros que desean entender los fenómenos que
describimos haciéndose una idea de sus características mas salientes.
Recordemos para que el lector no se entusiasme usando las planillas, que las fórmulas
incluidas no son exactas, en general se han usado fórmulas simplificadas para lograr
simplemente mostrar rápidamente resultados, quien desee profundizar este tema esta obligado
a ser muy cuidadoso con las representaciones de la red, de los componentes, no olvidando
efectos debidos a la frecuencia, so pena de obtener resultados que no ayudan a comprender
los fenómenos físicos que la realidad nos muestra.
Vistos rápidamente los filtros con pérdidas estamos en condiciones de observar el efecto de la
carga en paralelo a los capacitores de compensación del factor de potencia, representada en el
circuito de figura 13, la planilla EXCEL FILTRO6.XLS Hoja1, corresponde a la red de la planilla
FILTRO1 donde se agrega una carga que es representada solo por un resistor, y se inyecta la
armónica en barras de carga
La distorsión armónica en barras de carga puede resultar aceptable, queda por verificar el
efecto sobre los restantes nodos de la red, y la inyección de armónicas a la red, que pueden
matar esta económica idea...
La planilla esta desarrollada sobre un ejemplo con 0.3 de potencia de capacitores, y 0.6 de
potencia disipada por la carga (resistor), vale la pena variar estos valores observando como de
desplaza la frecuencia de pico, y como cambia la forma de la impedancia para la armónica
inyectada.
Y2 = 1 / R^2 + (N/Xc)^2
También es de interés observar la distorsión en barras de carga que se produce por inyección
de armónicas desde la alta tensión.
Encaramos solo el tema de filtros LC, para concentrar la atención en los conceptos mas
importantes que se presentan al buscar las mejores alternativas de diseño.
Estos conceptos están incluidos en el programa S-FILMAR (que corre bajo Windows, manejado
dentro del paquete WproCalc, disponible entre los programas de la Catedra de Sistemas de
Potencia de la Facultad de Ingenieria de la UNLP www.ing.unlp.edu.ar/sispot/) y basado en su
antecesor FILMARQ, el cálculo requiere una serie de datos que son los siguientes:
- orden de sintonía - N
- orden de la armonica - AN
La modalidad de cálculo que se propone es aplicable a un filtro que además genera cierta
potencia reactiva capacitiva, esto significa que a frecuencia industrial produce compensación
del factor de potencia, desarrollaremos el método de cálculo, y con los resultados obtenidos
justificaremos la conveniencia de adoptar este criterio.
UC = U * N ^ 2 / (N ^ 2 - 1).
La potencia neta del filtro es otro dato, que permite determinar la corriente en el filtro y esta
relacionado con la potencia que suministran los capacitores y que en parte es perdida por la
bobina.
QC = QTOT / (1 - 1 / N ^ 2)
XCF = UC ^ 2 / QC
Se determina la tensión armónica que se presenta sobre los capacitores por el drenaje de la
corriente de armónica NA
DU = XCF * AA / NA
VCC = UC / 1,73 + DU
Se debe entonces fijar un criterio que puede ser extremadamente conservador, o aceptar cierto
riesgo, la posición mas conservadora es superponer todas las tensiones aplicadas,
fundamental y armónicas y utilizar este valor como tensión que deben soportar los capacitores,
la figura 17 muestra el efecto de esta superposición para una única armónica, la planilla
FILTRO7A.XLS permite observar como influyen variaciones de valores.
VC = UC * SPPU / 1,73 + DU
XLF = XCF / N ^ 2
QT = 3 * VC^2 / XCF
El banco para lograr esta potencia esta compuesto normalmente por un cierto número de
capacitores elementales conectados en serie y en paralelo, se requieren ahora datos de los
capacitores elementales para avanzar en la solución:
VDIM = VC / NCS
Se determina el número de paralelos necesarios, y como este debe ser un número entero se lo
redondea por defecto, y se agrega uno para lograr dos soluciones validas para los capacitores
prefijados.
NRP2 = INT(NRP)
NRP3 = NRP2 + 1
En algunos casos se pretende que los bancos estén formados por un numero par de ramas,
para poder dividir el banco en dos mitades, esta puede ser una condición mas a cumplir por el
valor NRP.
Para cada solución con número entero de capacitores se rehacen los cálculos que
corresponden, número total de capacitores, reactancia de capacitores y bobina, y su
capacitancia e inductancia:
XLF = XCF / N ^ 2
Potencia total, tensión armónica, tensión total aplicada, con sobretension permanente máxima
DU = XCF * AA / N
VCC = UC / R3 + DU
VC = UC * SPPU / 1,73 + DU
Es fácil finalizar estos cálculos determinado también la potencia total de capacitores, neta del
filtro, reactancia y corriente absorbida para la componente fundamental.
QC = UC ^ 2 / XCF
QTOT = QC * (1 - 1 / N ^ 2)
XX = XCF - XLF
COR = (U / 1,73) / XX
Una vez dimensionado el filtro con este método, es necesario ponerlo a prueba en el sistema
completo, y verificar su comportamiento acompañado por los otros filtros y exigido por las
armónicas presentes en la red, considerando también las restantes corrientes armónicas que el
circuito absorbe pese a que no corresponden a su frecuencia de sintonía.
Dimensionemos con este programa un filtro de tercera armónica que debe drenar 100 A a la
tensión de 13.2 kV, la tabla muestra para distintos valores de MVA netos, la potencia capacitiva
que debe tenerse en el banco de capacitores, y la tensión de dimensionamiento de estos.
mva neto 1 2 5 10 20
mva cap 3.69 4.6 8.13 14.26 26.6
kV cap 15.53 12.27 10.3 9.65 9.32
aprovechamiento 0.271 0.434 0.615 0.701 0.751
Los resultados mostrados en la tabla ilustran que no es conveniente tratar de hacer filtros de
pequeña potencia capacitiva, ya que al aumentar la potencia el aprovechamiento de los
capacitores del filtro se incrementa y su tensión de dimensionamiento se reduce.
Siendo necesario compensar es buena idea que parte de la potencia de compensación (si no
toda) se encuentre dispuesta en el filtro o los filtros.
Otro ejercicio útil para sacar conclusiones es dimensionar filtros para drenar un valor
determinado de corriente pero de distintas armónicas, el ejemplo corresponde a 20 MVA netos,
con tensión de red de 16.5 kV, con corriente armónica de 100 A y se exploran las armónicas a
partir de la 2.
armónica 2 3 4 5 6
mva cap 33.53 27.1 25.15 24.23 23.72
kV cap 14.24 11.76 11.03 11.7 10.52
aprovechamiento 0.596 0.738 0.795 0.825 0.843
Los resultados muestran que la potencia de los capacitores es mejor aprovechada en los filtros
de armónicas mayores.
Por estas razones cuando cierta potencia capacitiva debe ser repartida entre varios filtros de
armónicas los de mayores armónicas deben ser de mayor potencia, pero los de menores
armónicas no pueden ser demasiado pequeños...
Otra conclusión rápida de estos ejemplos es que no parece nada fácil lograr una unificación de
los capacitores a utilizar en distintos filtros.
Hemos visto un método muy simple para dimensionar filtros LC, y hemos comentado que
además de observar el efecto del filtro sobre la barra en la cual se conecta debe observarse lo
que ocurre en el área de influencia, nodos próximos.
Zm = deltaU / Iperturbadora
Al ser la relación Xr / (Xr + Xt) independiente del número de armónica, los gráficos de Z y Zm
son proporcionales entre si, y los gráficos logarítmicos están desplazados, cuando ambas
impedancias son funciones no semejantes del número de armónica la relación distorsión en el
punto de observación a corriente inyectada será variable con el número de armónica.
La figura 20 muestra la red completa, y luego se le quitan partes para representar los divisores
que permiten calcular la tensión en distintos puntos de la red llegando finalmente al capacitor
del otro transformador.
Las figura 21 y figura 22 muestran la correspondiente impedancia mutua entre una barra sin
disturbios, y otra donde se inyectan armónicas estando ambas compensadas con baterías de
capacitores, y se puede comparar con la impedancia propia de la barra con disturbios.
Son particularmente importantes los capacitores que se encuentran en la proximidad del nodo
en que se inyecta la perturbación, ya que asociados con ellos pueden presentarse exaltaciones
de magnitud notable.
Lo hecho puede adaptarse reemplazando los capacitores por filtros LC, las cuentas son mas
complejas pero el método es el mismo, se inyecta la corriente armónica, se observa la tensión
que aparece en el paralelo red filtro, y luego de van considerando los divisores que aparecen
hasta que se llega al punto de interés.
Si se quisiera orientar el diseño a filtros con pérdidas, el método que se puede seguir es
avanzar en una primera solución con filtros LC puros, y luego fijar valores de R en base a los
criterios cualitativos observados con las planillas FILTRO3 y FILTRO4.
Figuras
figura 8 - filtro LC serie, dos filtros LC, filtro RLC serie, filtro con RL en paralelo y C en serie..
figura 9 - diagrama de impedancia armónica vista desde barras de dos filtros LC.
Nota
Este trabajo se completo con una ulterior revisión en mayo de 1998 - se insertaron las figuras y
se genero el texto en formato HTM en octubre 98, en etapas posteriores se agrego la cita a
WproCalc, donde esta incluido entre otros un programa de calculo de filtros, pese a las mejores
intenciones los ejemplos para ATP aun no se desarrollaron...
Tema 7
El modelo de transformador más simple que se plantea es solo una impedancia, cuando el
transformador tiene regulación el modelo esta formado por un transformador que ajusta la
relación y una impedancia, en el transformador real se varia el numero de espiras de uno de
sus arrollamientos para ajustar la tensión, y esta variación puede estar en un arrollamiento u
otro, generalmente se presenta del lado de mayor tensión, aunque puede darse la otra
situación.
La impedancia del transformador con distintos ajustes de la relación también puede variar, o
puede mantenerse constante, el calculo puede hacerse ajustando el variador de relación, y
luego perfeccionando el valor de impedancia si corresponde.
Es necesario conocer para cada uno de los componentes de la red la caída de tensión que
presenta con carga máxima, y con carga mínima (con carga nula el valor es obvio).
Inclusive nos hemos hecho exigentes con las características de la energía eléctrica, hemos
comenzado a apreciar su calidad y exigirla, así como no se admite su perdida, no se acepta su
degradación.
La disponibilidad para los usuarios de energía eléctrica exigió grandes obras de generación,
transmisión, mientras la distribución, cuando no se exigía calidad, fue un poco la Cenicienta.
Hoy se comienza a observar que también la red de baja tensión merece ingeniería e inversión
correcta porque la calidad depende de toda la cadena.
La tensión normal esta definida con forma sinusoidal (con reducidos apartamientos), con dada
frecuencia y dada amplitud.
Tenemos que definir dos conceptos, calidad del producto, tensión (amplitud, caídas de
tensión permanentes, transitorias, frecuentes, parpadeo, flicker), frecuencia (depende de la
generación), forma de onda (sinusoidal pura, deformación ligada a armónicas).
Calidad del servicio, esta está ligada a la continuidad (que no haya interrupciones, largas,
breves, muy breves - huecos de tensión), a como en general la empresa atiende a los clientes,
a la imagen que la empresa que distribuye energía debe tener (o pretende).
La red de distribución debe entonces también incluir conceptos de optimo, y para forzar esto, el
estado, al dar la concesión fija multas por apartamiento del optimo definido (y esperado), estas
multas son costos adicionales que también influyen en el diseño económico de la red.
• Amplitud, con la red se debe asegurar que la tensión de que dispone cada usuario,
este comprendida entre limites dados, + / - cierto porcentaje. Se trata de que todos los
usuarios tengan durante una parte muy importante del tiempo una tensión dentro de
estos limites.
• Caídas de tensión limitadas, esto se resuelve a nivel de diseño, en cierto momento
(mínima carga) cerca del transformador, el primer usuario tiene máxima tensión, y el
que esta más distante en otro momento (máxima carga) tiene mínima tensión, la
sección de los cables debe producir diferencias entre los usuarios contenidas, para
cumplir las condiciones de tensión, la reactancia de los cables, aunque menor, también
influye en la caída, las cargas influyen en valor y factor de potencia (esta se convierte
en una exigencia para los usuarios).
• Variaciones de tensión, hay que fijar una política de funcionamiento en media tensión,
para contener las variaciones en el lado de baja tensión a medida que evoluciona la
carga, la variación de la carga ocurre durante el día por las variaciones de consumo de
los usuarios, durante los años los usuarios evolucionan en numero (aumentan) y en
valor (aumento de la carga individual) la red debe soportar estas variaciones con
comodidad, ya que no se debe (ni puede) estar permanentemente adaptándose a los
incrementos de carga.
• Parpadeo, flicker, son variaciones de tensión originadas por ciertos usuarios con
ciertos tipos de cargas, y que afectan a otros que sufren las consecuencias, las
características de la red (impedancias) pueden exaltar o reducir este fenómeno.
• Forma de onda, armónicas, ciertos usuarios inyectan armónicas, estas (si no hay
elementos que las filtren) llegan a los generadores y deforman (distorsionan) las
tensiones a lo largo de su camino, menores impedancias (red mas generosamente
dimensionada) ayudan a la menor distorsión, la calidad fija también ciertas situaciones
armónicas limites en la red. Como se propagan y hasta donde influyen las armónicas
es un tema que debe ser estudiado con mediciones identificando los puntos críticos y
trasladando las experiencias a los nuevos diseños.
• Continuidad del servicio, por distintas razones ocurren fallas en la red que
interrumpen el servicio, según como sea la estructura de la red eléctrica, pueden existir
facilidades para poder retomar el servicio mas rápidamente, al menos en parte de la
red. Por ejemplo, si la red es mallada, con mallas abiertas, es posible transferir
rápidamente una parte de la carga aprovechando la capacidad sobrante de otra parte
de red. Los tiempos de transferencia se pueden reducir, con automatismos y
telecomandos que son por otra parte una ulterior mayor inversión.
• Huecos de tensión, ciertos eventos como fallas o descargas, y maniobras, que se
producen en la red causan perturbaciones (grandes caídas de tensión o falta) que
duran tiempos muy breves (fracciones de segundos, pocos ciclos) pero que afectan a
ciertas cargas especialmente cuando tienen una elevada componente de electrónica.
Las tensiones normales fueron fijadas inicialmente por las empresas que realizaron las
primeras redes de distribución de energía, luego fueron adoptados por los institutos de
normalización de los distintos países, debiendo respetarlos los fabricantes de aparatos y los
que prestan servicio publico, la normalización se fue extendiendo cubriendo áreas geográficas
muy amplias.
Hace algunos años, la Comunidad Económica Europea, resolvió cambiar la tensión normal
para unificar el valor usado en el continente y el valor adoptado en las islas (Británicas), es así
que entre 220/380 y 240/420 se adopto 230/400 que con alguna tolerancia permitía en el
tiempo unificar la tensión en toda Europa.
Lo interesante de este esfuerzo es que los aparatos que se comercializan en toda Europa (y
zona de influencia económica) no requieren conmutador para adaptarlos a la tensión (como
ocurria cuando las tensiones eran 220 V y 240 V repectivamente, con diferencia de 10%) y ese
es un menor costo para toda la sociedad.
Este simple concepto muestra la enorme importancia que tiene la normalización para el
desarrollo.
Las normas de calidad que se han desarrollado en los últimos años han sumado a la
característica de amplitud (que es la histórica) todas las otras relacionadas con las armónicas,
la frecuencia, etc. que definen en detalle todas las exigencias.
Para un transformador en el inicio del alimentador la tensión será máxima, y pero todavía debe
agregarse la caída hasta el final de la red secundaria. Para ajustar la tensión se puede actuar
sobre el variador de este transformador bajando la tensión hasta el limite.
Se puede lograr que todos los usuarios tengan la tensión dentro de cierto rango, y que ninguno
este fuera de los limites deseados.
La descripción precedente fija en gran medida las relaciones entre las caídas de tensión en
cables y transformadores, los ajustes de tensión de los transformadores, y los resultados que
pueden lograrse de variación de tensión para los usuarios (objetivo final).
Problemas y soluciones
1. Motivación
Recientemente hemos puesto en Internet, para que resulte accesible a quienes interese un
programa de flujo de carga en redes malladas, que es utilizado desde hace varios años por los
alumnos de la Cátedra de Sistemas de Potencia de la Universidad Nacional de la Plata.
Accediendo a la dirección http://www.ing.unlp. edu.ar/sispot donde se encuentra el paquete que
lo incluye, es posible extraerlo, instalarlo y utilizarlo.
Disponemos también de un paquete de programas para redes radiales, que estamos
presentando, lo pondremos en ese lugar también, y agregaremos quizás otros si logramos
confirmar que el esfuerzo vale la pena...
Intentamos de esta manera difundir la experiencia de nuevas modalidades de transmisión del
conocimiento en la relación enseñanza aprendizaje, no se intenta explicar como se
hacen cálculos, con estos medios se pueden hacer cálculos sin saber como se hacen... todo el
esfuerzo debe dirigirse a la preparación de datos e interpretación de resultados.
Los programas del paquete que estamos presentando, fueron desarrollados inicialmente por
alumnos de la Cátedra de Instalaciones Eléctricas de la Regional Avellaneda de la Universidad
Tecnológica Nacional, en una experiencia de trabajo conjunto con la Cátedra de Computación
hacia 1975.
La experiencia no tuvo éxito, por múltiples razones no se lograba que los programas
funcionaran... pero hacia 1980 habiendo adquirido cierta habilidad de programación (mas
artesanal que profesional) pudimos, con suficiente dedicación, ponerlos al alcance de los
estudiantes que cursaban Instalaciones Eléctricas en la Universidad Nacional de La Plata,
primero en versiones para Main Frame, y luego desde 1985 distribuyendo versiones para
computadora personal.
Los programas dejaron de ser problema, y los usuarios comenzaron a presentar los problemas,
los programas se enriquecieron con el uso, se aportaron modificaciones y ajustes que los
corrigieron y mejoraron. En muchos casos perdimos la pista del experimento, grave falla de
comunicación, hoy este problema esta resuelto con la Internet, y creemos oportuno lanzar mas
lejos el experimento.
Ponemos así al alcance del estudiante un conjunto de cuatro programas de cálculo que
permiten resolver problemas de redes radiales como se presentan frecuentemente en
instalaciones eléctricas de distribución de energía y particularmente en instalaciones
industriales.
Y el estudiante puede usarlos sin saber como se hacen los cálculos... Debe en cambio saber
que va a hacer, debe interpretar datos y resultados... no interesa como se hacen las cuentas, la
atención se concentra en el trabajo propiamente dicho, conocer causas y efectos de la
resolución del problema.
El enfoque del trabajo es experimental, se utilizan los programas como si se hiciera un
experimento, medir en la red en funcionamiento, observar como funciona la red en una dada
condición, forzar una condición de funcionamiento.
Supongamos que el programa es nuestro modelo de red, disponemos de los elementos para
armar la red, utilicemos el modelo, adelante! a trabajar. El enfoque de uso propuesto es
análogo al que enfrenta quien dispone de un video juego, experimentando se aprende, los
errores no rompen nada...
2. Introducción
El programa se ha desarrollado para resolver redes radiales del tipo que puede verse en la
figura 1, dos nodos cualesquiera esta unidos a través de un único camino, no hay caminos
cerrados que regresen al mismo nodo.
Al arrancar el programa aparecen cuatro opciones posibles, que deben considerarse como
cuatro programas distintos, pero todos trabajan sobre un único lote de datos, las opciones son:
1 - FLUJO DE CARGA (FLURAD)
2 - CORTO RADIAL (CORTOR)
3 - CORTO CON APORTES (CORTOA)
4 - CORTO A TIERRA (CORTOG)
Podemos resolver:
(1) FLURAD flujo de cargas en redes radiales puras, es decir que no tienen mallas (entre dos
nodos se puede ir por un único camino) la red tiene una raíz (donde inicia el árbol) es el punto
de alimentación y se ramifica hacia las distintas cargas.
(2) CORTOR cortocircuito en redes radiales puras, en las que no hay ningún aporte de motores
ni generadores, salvo el punto de alimentación donde inicia el árbol de la red.
(3) CORTOA cortocircuito con aportes de motores, pudiendo considerar motores (asincronicos
o sincrónicos, o generadores) que aportan al cortocircuito en los distintos puntos de la red
(4) CORTOG cortocircuito a tierra, monofasico, los transformadores son D/y con el
arrollamiento D del lado de la alimentación, los arrollamientos del lado carga conectados en y,
pueden tener resistores de tierra (o reactores).
Los cuatro programas nacieron sucesivamente y estaban separados, y los lotes de datos para
cada uno eran diferentes, luego apareció la conveniencia de hacer un lote de datos único,
sobre el que podía actuar cualquiera de los cuatro programas, recientemente se decidió reunir
los cuatro programas en uno solo, sobre todo por la facilidad de transmitir un único modulo
ejecutable ahora llamado RADFLCC.
Disponemos entonces de un programa que resuelve redes radiales, y algunos programas
asociados adecuados para facilitar su uso, trataremos de usarlos y experimentaremos
resolviendo problemas, insistimos con un concepto general, no es necesario saber como un
programa calcula para sacarle provecho, es suficiente saber que hace.
El programa espera recibir los datos en archivos de texto ordenados por renglones, registros de
80 columnas, este archivo debe contener caracteres normales, solamente caracteres visibles,
no debe contener caracteres de tabulación ni otros que no se ven, es conveniente preparar
este archivo con Edit, o un editor equivalente (no se deben preparar los datos con un
procesador de texto, no se debe usar el tabulador, todo relleno debe ser de blancos, es la
simulación de lo que fueron las tarjetas perforadas).
Al iniciar la preparación de datos, frente a la computadora es conveniente haber previamente
planteado el problema en papel, además es necesario tener a mano papel y lápiz para realizar
las convenientes anotaciones.
Es bueno conservar escrita la experiencia de lo que se va haciendo, de los resultados que se
consiguen, de manera de poder rever lo hecho sin necesidad de un esfuerzo de memoria.
7. Cortocircuito a tierra
Con esta opción se determina la corriente de cortocircuito a tierra en los distintos nodos de la
red, solo se considera que hay aporte desde el lado de alimentación, no hay aportes del lado
cargas.
Esta situación debe interpretarse en el sentido de que todas las cargas presentan impedancia
de secuencia cero infinita (no tienen su centro estrella conectado a tierra).
Además recordemos que este calculo considera que todos los transformadores son D/y,
pudiendo asignarse una impedancia de puesta a tierra del centro estrella de la y, que esta del
lado de la alimentación, figura 1.
Escriba: RADFLCC
Opción: 4
Datos: XX
Resultados 1: 4XX
Resultados 2: 4YY
Observemos los resultados, EDIT 4XX.
También estos cálculos deben compararse con los resultados de CORTOR, obsérvese que en
algunos puntos la corriente de cortocircuito a tierra supera la corriente de cortocircuito trifasica.
Esta opción utiliza los datos de los renglones AA, y BB el primero para determinar la
impedancia de secuencia directa de cada elemento de la red y el segundo para determinar la
impedancia de secuencia inversa.
Merece destacarse que los transformadores D/y interrumpen la acumulación de las
impedancias de secuencia cero, véase la figura 2, la impedancia de secuencia cero del lado de
alta tensión no afecta al valor del lado de baja tensión.
A pesar de estas limitaciones el programa también puede ser usado cuando hay
transformadores D/d, haciendo muy grande (infinita) la impedancia de la conexión a tierra (pero
en este caso la corriente de corto monofasica es nula...).
En ciertas instalaciones se encuentran transformadores D/d, y del lado de baja tensión hay un
transformador con arrollamientos z (zig-zag), para utilizar este programa es fácil encontrar un
equivalente D/y.
Cuando en cambio hay transformadores Y/y si el centro estrella del lado de alimentación esta
aislado el equivalente D/y es inmediato, en cambio si esta conectado a tierra en principio el
programa no sirve, y si se lo utiliza deben examinarse cuidadosamente los resultados y en
particular las redes equivalentes de secuencia cero.
8. Estructura de la red
La red esta formada por nodos y ramas, cada rama une un nodo anterior, ya conocido con uno
nuevo, la red inicia en un nodo raíz, fuente de alimentación del sistema, y sucesivamente se
recorren las ramas, la numeración de los nodos es por su distancia al nodo raíz, es posible
retroceder a un nodo anterior y desde el iniciar nuevamente una sucesión de ramas.
El algoritmo recorre las ramas yendo y viniendo en un plano sin presentar cruces con el camino
ya hecho, el recorrido se inicia en el nodo de alimentación.
Todos los nodos de la red que se estudia quedan unidos por la forma en que se construye la
red.
A fin de ayudar a preparar los datos del problema de interés se puede utilizar el programa
DATRED, que permite cargar un ejemplo, modificarlo, y finalmente archivarlo. Nótese que el
archivo generado por este programa no incluye renglones de comentarios (* o C) si un lote de
datos se quiere procesar con este programa para modificarlo se deberán eliminar los
comentarios, para ello se dispone del programa SELTAR
Mientras se ejecuta DATRED es posible observar la representación topográfica de la red,
control muy útil. Las operaciones de modificación están separadas, por un lado se puede
modificar la topología, por otro los parámetros de los elementos de la red (cables, líneas,
transformadores), y separadamente cargas en los nodos, y aportes de cortocircuito en los
nodos.
Una opción particularmente interesante de DATRED es generar el gráfico de la topología de la
red como archivo *.DXF que puede ser levantado por programas de dibujo (Autocad,
Microcadam, u otros).
Una vez hechos los cálculos sobre una dada red, otro programa DXFMOD es capaz de agregar
al archivo gráfico antes citado un resultado, seleccionado dentro de las opciones que
corresponden al archivo de resultados obtenido por ejecución de cada programa de calculo.
Se pueden volcar las corrientes de cortocircuito en los nodos, las potencias, la tensión, etc. a
razón de un tipo de resultados en cada gráfico.
13. Epilogo
Este apunte tiene un objetivo, que es de enseñar a plantear problemas de redes eléctricas
radiales, conociendo finalmente sus características de funcionamiento, y tomar decisiones que
ayudan mejorar el diseño, esperamos que el objetivo se cumpla.
Seguramente quienes inicien este camino profesionalmente utilizaran mejores programas, pero
con costos que no son alcanzables cuando se trata simplemente de resolver problemas con
finalidad didáctica, o satisfacer modestas curiosidades técnicas.
Algunos al estudiar seguramente querrán interesarse mas por como los programas desarrollan
su trabajo, los auxiliares están hechos en QBASIC, el principal en FORTRAN, dicho esto si la
curiosidad no se ha inhibido le proponemos intente contactarnos que con tiempo
intercambiaremos opiniones sobre este trabajo...
Método de calculo
El método de calculo consiste en acumular las impedancias de secuencia directa, inversa, y
cero y determinar las corrientes de secuencia.
I1 = I2 = I0 = Ufase / (Z1 + Z2 + Z0)
Siendo Ufase = U / raíz(3)
Y se considera que Z1 = Z2 no olvidando que son pares complejos
Luego se determina la corriente de cortocircuito a tierra y la potencia de cortocircuito
correspondiente.
Ifalla = 3 * Ufase / (Z1 + Z2 + Z0)
Pcc = 3 * Ifalla * Ufase
Impedancias de los componentes
Red de alimentación, con los siguientes datos:
Pcc Potencia de cortocircuito de la red en MVA
U tensión de alimentación en kV
X / R relación entre reactancia y resistencia de la red de alimentación
Pcc1 / Pcc3 relación entre potencias de cortocircuito
Xm / Rm relación entre reactancia y resistencia de falla monofasica
Z = U^2 / Pcc
X = Z / raíz(1 + (R / X)^2)
R = X / (X / R)
Pcc1 = (Pcc1 / Pcc3) * Pcc
2 * Z1 + Z0 = 3 * Z1 / (Pcc1 / Pcc3) = Zm
Xm = Zm / raíz(1 + (Rm / Xm)^2)
Rm = Xm / (Xm / Rm)
R0 = Rm - 2 * R1
X0 = Xm - 2 * X1
Se han determinado las impedancias de secuencia directa y secuencia cero, que son los datos
de inicio de la red.
Cable, con los siguientes datos:
L longitud en km
R resistencia de secuencia directa en ohm/km
X reactancia de secuencia directa en ohm/km
R0 resistencia de secuencia cero en ohm/km
X0 reactancia de secuencia cero en ohm/km
Los valores de resistencia y reactancia del elemento se obtienen multiplicando los valores por
unidad de longitud por la longitud del cable.
Transformador, con los siguientes datos:
Pt potencia del transformador
Zt impedancia del transformador
Pt perdidas del transformador
Z0 impedancia de secuencia cero
P0 perdidas de secuencia cero
U1 / U2 relación de transformación
Zbase = U1 / Pt (impedancia base referida a la tensión primaria)
R1 = Pt * Zbase / 100
X1 = raíz(Zt^2 - Pt^2) * Zbase / 100
R0 = P0 * Zbase / 100
X0 = raíz(Z0^2 - P0^2) * Zbase / 100
En este caso al acumular las impedancias debe tenerse en cuenta que la impedancia de
secuencia cero, puede ser interrumpida por la conexión del transformador, esto ocurre por
ejemplo con los transformadores en conexión Dy11 (que son los frecuentemente utilizados en
distribución).
Luego se deben transformar las impedancias acumuladas a la tensión secundaria:
Zsecundario = Zprimario * (U2 / U1)^2
El calculo prosigue con el mismo método ya visto.
Otros datos
Las corrientes de cortocircuito monofasicas dependen de las características de secuencia
homopolar de los cables, por lo que primero se deben estimar estos valores.
Se utilizan cables aislados en XLPE para 13.2 kV unipolares de cobre 70 mm2 de sección, con
pantalla de 0,3 mm y acompañados por un cable de cobre desnudo de 50 mm2 a 500 mm de
distancia.
Los parámetros que se obtienen suponiendo distintas posibilidades de retornos son los
siguientes:
Con estos valores se determina el modelo de la red con el cual se realizan los cálculos en los
distintos puntos.
Resultados
Realizados los cálculos de cortocircuito trifasico y monofasico (a tierra) alimentando la red
desde ambos extremos se obtuvieron los resultados que se resumen a continuación:
Pcc trifasica KA trifasico Pcc monof. KA monof
Admi 123 5.365 119 5.234
Hosp 76 3.341 53 2.322
Hosp 119 5.234 111 4.856
Admi 53 2.322 51 2.220
De estos resultados se concluye que las corrientes de falla monofasicas están comprendidas
entre 6 y 2 kA.
Comentarios
Para los cálculos de redes de tierra es necesario lograr la repartición entre los distintos
componentes del sistema.
La falla se presenta en un solo punto (una sola red), pero al estar metálicamente unidos todos
los puntos (redes de tierra unidas unas a otras mediante los cables de tierra), la corriente se
dividirá en varias partes.
Para encontrar la repartición de la corriente entre redes de tierra, y cables de interconexión
entre ellas se debe desarrollar el circuito equivalente, donde un punto representa la tierra ideal,
varios puntos representan las redes de tierra, cada red de tierra esta unida a la tierra ideal a
través de una impedancia que representa su resistencia de puesta a tierra.
Las distintas redes de tierra están unidas por los cables de interconexión, debiendo
considerarse su impedancia propia y mutua con el cable conductor.
Tema 8
Las frecuentes sobrecargas del transformador son signo de que su potencia es insuficiente y
debe ser cambiado, esta situación debe ser detectada como alarma por algún dispositivo, pero
no debe causar disparo porque representa una perdida de servicio en el momento de máxima
potencia interrumpida.
Frente a un cortocircuito las protecciones deben actuar en tiempo breve para limitar los daños.
El problema de actuación de protecciones es que deja a los usuarios sin servicio, es necesario
que esta acción este acompañada de señalizaciones seguras de cual fue la causa de
actuación, para reducir el tiempo de reposición al mínimo.
Los fusibles inventados por Edison, fueron los primeros y más económicos elementos de
protección aplicados a cables y transformadores.
Los interruptores son aparatos más complejos, y para los sistemas de distribución se han
desarrollado interruptores con recierre y seccionadores automáticos.
• fallas transitorias
• fallas permanentes
• eliminar peligros
• limitar perdidas
• proteger aparatos consumidores
• proteger el sistema de interrupciones y disturbios
• desconectar líneas y transformadores
En la red eléctrica se presentan fallas de distinto tipo, que también se presentan con distinta
frecuencia.
fallas trifásicas 3F 5%
COORDINACION DE PROTECCIONES
Problemas y soluciones
Los dispositivos de protección que en cierta forma también son automatismo, requieren
señales de corriente o tensión.
Se nos presenta la necesidad de medir en cada salida, en los acoples, en las entradas,
y resultan ubicaciones de los dispositivos de medición, de los transformadores de
medida.
La figura 1 muestra los puntos en los cuales es conveniente disponer estos aparatos:
- En barras se mide tensión, es útil para conocer el estado antes de conectar cargas o
cerrar paralelos.
- Las mediciones de tensión pueden hacerse en las tres fases, midiendo fase tierra, o
bien en dos fases (conectando los transformadores en V) con transformadores que
miden fase fase. En la primera modalidad de conexión se obtienen las tres tensiones
simples (y componiéndolas se pueden obtener las tensiones compuestas y la
homopolar), de la segunda solo las tensiones compuestas.
DEFINICIONES
Sobrecorrientes térmicas permanentes (del 20%), con las cuales no se deben superar
ciertos limites de sobretemperatura, y se deben respetar condiciones de precisión.
Los valores de 20%, 80 y 200 veces se han normalizado y son los que se presentan en
instalaciones proyectadas con criterios normales, y a su vez son valores que es
conveniente sirvan de limites cuando se proyectan instalaciones.
Al proyectar una instalación eléctrica, es importante que parte del esfuerzo del
proyectista se dedique a lograr proyectar una instalación normal que utiliza aparatos
normales, también es importante que los aparatos que se instalan sean útiles durante
toda la vida de la instalación, y no se hagan indispensables cambios de aparatos
después de los primeros años de funcionamiento.
Carga o prestación del transformador de corriente es la potencia (o impedancia) que el
transformador debe tener en su circuito secundario, manteniéndose en su clase de
precisión (error de relación y error de ángulo).
La precisión del transformador esta ligada a la menor corriente derivada por el brazo de
excitación, cuando por el aumento de corriente se supera el codo de saturación la
precisión cae, el transformador se satura.
Las normas definen en consecuencia las características que tienen relación con estas
condiciones de funcionamiento.
Factor de seguridad para los núcleos de medida es la relación entre la corriente
nominal de seguridad y la corriente nominal primaria.
El transformador debe estar cargado con su prestación nominal. Esto mismo dicho en
otras palabras es: con la corriente que corresponde al factor de seguridad el error debe
ser suficientemente elevado.
La pregunta natural es: cuanto es importante esta característica? Según que aparatos
estén conectados al secundario del transformador de medición será mas o menos
importante su saturación, y consiguiente limitación de la corriente, si los aparatos de
medición son resistentes a elevadas sobrecargas (sobrecorrientes), o están realizados
para soportarlas sin dañarse, esta característica no es importante en absoluto.
Con esta premisa se comprende que esta característica actualmente, con instrumental
de medición moderno con gran capacidad de sobrecarga ha perdido importancia.
Sobrecorriente permanente.
Sobrecorriente térmica.
Resistencia electrodinamica.
Otras características tienen que ver con la saturación, el comportamiento magnético del
transformador, sus corrientes limites de precisión.
El primer análisis que debe hacerse es para que sirve la medición, si es útil para las
mediciones en estado permanente, puede ser conveniente la saturación, al ocurrir una
falla la elevada corriente de falla, será transferida al secundario limitada por los efectos
de la saturación, y esto será conveniente, se reducirán las solicitaciones transitorias de
los circuitos secundarios, se identifica entonces el factor de seguridad.
Para la protección, la necesidad de hacer una buena medición en transitorio hace que
sea en cambio útil la buena proporcionalidad de la magnitud, al menos durante el
tiempo en que la protección lo requiere para garantizar su buena actuación .
Mientras las corrientes en las tres fases son iguales, no hay corriente de neutro, la
carga esta dada por la longitud del cable y la impedancia de los instrumentos.
Estas observaciones tienen por objeto mostrar que la carga depende de las
condiciones en que la medición se esta realizando, y en consecuencia en particular la
saturación se puede presentar no siempre con el mismo valor de corriente.
El circuito secundario de los transformadores debe estar puesto a tierra, esta es una
condición de seguridad, y es conveniente que esta puesta a tierra se haga en un
transformador o en un punto muy próximo a ellos.
La integral del campo magnético en un camino cerrado que encierra una corriente es
igual a la corriente.
La bobina nos entrega entonces una señal de tensión que debe ser integrada
obteniéndose la señal de corriente, el avance de la electrónica nos permite hoy
disponer de circuitos integradores que se interponen entre este particular transformador
de corriente toroidal, y los circuitos de relés de protección y otros instrumentos que
utilizan la corriente para elaborar sus variables de observación.
Siendo la bobina con núcleo de aire (o materiales no magnéticos) es lineal, y por tanto
no presenta los fenómenos de saturación característicos de los transformadores de
corriente con núcleos magnéticos.
Estos se conectan en derivación, entre fases (en tensiones bajas y medias) o entre
fase y tierra cualquiera sea la tensión.
La conexión fase tierra es muy útil, ya que entrega tensiones que permiten reconstruir
tanto las tensiones simples como las compuestas, mientras que las tensiones
obtenidas de las conexiones fase fase no permiten reconstruir las tensiones fase tierra,
y bajo circunstancias especiales (por ejemplo cuando se desea conocer el contenido
armónico) es importante poder conocer las tensiones simples.
Es entonces conveniente separar los circuitos por sus funciones en un lugar próximo al
núcleo.
Factor de tensión es la relación respecto de la tensión nominal primaria, del valor mas
elevado de tensión con el cual se pretende que el transformador satisfaga
prescripciones de calentamiento, y otras eventuales prescripciones.
Para transformadores conectados fase fase esta factor es 1.2, para transformadores
que se conectan fase tierra en redes con neutro aislado se requiere 1.9 por 8 horas, si
la falla se elimina en tiempo breve en cambio 30 segundos.
Relación de transformación.
Prestación.
4.1 - INTRODUCCIÓN
El operador, con la lectura de los instrumentos, controla el estado del sistema, y eventualmente
ordena las modificaciones oportunas de la estructura de la red.
Cuando se producen fallas en la red para que los daños sean mínimos, el tiempo de duración
de la falla debe ser breve, las maniobras deben estar coordinadas y en consecuencia deben
realizarse operaciones automáticas y coordinadas que se confían a instrumentos relés, de
protección adecuadamente elegidos.
Cuando en un sistema se produce una falla, las protecciones deben actuar en forma tempestiva
y coordinadas a fin de evitar o minimizar los efectos de la falla y afectar al menor número
posible de usuarios.
Las protecciones tienen por función limitar al mínimo los daños producidos por la falla, y evitar
que en el resto de la red, en la cual no existe falla se produzcan condiciones que la conduzcan
al colapso.
En la red se pueden producir distintos tipos de fallas, y que tienen distintas consecuencias.
Las fallas más graves, por los efectos destructivos son los cortocircuitos, a su vez las
sobrecargas producen sobretemperaturas que pueden degenerar en fallas de aislación.
En general, pueden decirse que muchas fallas graves se preanuncian con efectos que permiten
la detección de la falla en su origen.
Las órdenes pueden iniciarse en el operador del sistema o en aparatos automáticos que
controlan el sistema, figura (4.2.) 1.
El sistema directo exige tensiones suficientemente elevadas, para que las caídas de tensión
relativas sean bajas, particularmente para el sistema de comando.
Otro sistema que denominaremos "a relés", amplifica las señales débiles de comando, por
medio de relés, en este caso los órganos de comando están unidos por medio de cables
telefónicos con un tablero de relés, donde se amplifican las señales, y se genera la orden que
se envía al equipo comandado.
El mismo sistema puede utilizarse para transmitir señales indicadoras de posición de los
aparatos, en este caso el tablero de relés se encontrará próximo al sistema de señalización.
Este sistema resulta ventajoso cuando el costo de los relés repetidores resulta compensado por
la economía en cables.
La transmisión de información puede ser complicada utilizándose pocos conductores, o un solo
par, para transmitir un elevado contenido de información en serie.
Con este sistema funcionan los equipos de onda portadora que inyectan en la línea de energía,
utilizada como portadora, una señal de alta frecuencia, que se propaga y extrae con equipos
adecuados en otro punto de la red, figura (4.2.) 2.
Otro sistema es utilizar haces hertzianos y antenas orientadas para transmitir la señal.
En estos últimos sistemas las operaciones de protección, y las de comando deben tener
posibilidad de ser transmitidas con prioridad y seguridad absolutas.
Si en cambio solo se envía señal cuando se producen cambios, se debe confirmar la recepción
de la señal, para que en caso de no haber sido recibida se repita su transmisión, y si esta
situación perdura se dé la oportuna alarma.
Para justificar esta necesidad basta pensar que la órdenes emitidas por las protecciones se
producen particularmente en los momentos de falla del sistema, en presencia de corrientes y
tensiones anormales que varían en forma brusca.
La luz encendida indica que la posición del elemento de señalizacióny señalizado coinciden, la
luz pulsante indica discordancia, la luz apagada corresponde a la lámpara quemada.
Una llave economizadora puede interrumpir la fuente permanente y probar la integridad de las
lámparas.
Para evitar señales falsas, en ciertos casos se utilizan dos lámparas o una lámpara con doble
filamento, la alimentación de las lámparas se hace siempre con tensión menor que la nominal
de las lámparas, con lo que se obtiene una mayor vida útil de las lámparas.
4.3 - TRANSFORMADORES DE MEDICIÓN
El transformador de tensión puede ser aislado o puesto a tierra; en el primer caso todas las
partes de su arrollamiento primario están aisladas de tierra para un nivel de aislación
correspondiente al nominal; en el segundo caso un extremo del arrollamiento primario está
previsto para su conexión directa a tierra.
Las características que permiten especificar un transformador de tensión son varias, algunas
comunes a otros tipos de aparatos solo se indican
e = (Kn * Us - Up) / Up
- Potencia térmica nominal, es la potencia aparente, con factor de potencia unitario, que el
transformador puede entregar sin superar los límites de temperatura establecidos.
- Nivel de aislación.
- Frecuencia nominal.
- Factor de tensión nominal, es la relación respecto de la tensión primaria nominal del mayor
valor de tensión con el cual está previsto que el transformador satisfaga las prescripciones de
calentamiento por un tiempo especificado y otras eventuales condiciones.
Cuando los transformadores tienen dos secundarios se deben especificar los campos de
prestación de cada arrollamiento, y cada arrollamiento debe corresponder a las prescripciones
de precisión con cualquier carga del otro arrollamiento.
Cuando un arrollamiento solo se carga ocasionalmente por breves períodos en cambio se
desprecia su efecto.
A veces un arrollamiento, denominado para tensión residual, está destinado a ser conectado en
triángulo abierto, en conjunto con otros arrollamientos para suministrar la tensión residual en
condiciones de falla a tierra.
Los transformadores de tensión , de media y alta tensión son inductivos; los de alta tensión
pueden ser capacitivos, estos están esencialmente formados por un divisor capacitivo al cual
se conecta un conjunto electromagnético (reactor inductivo y transformador) dimensionado de
manera que se comporte como un transformador de tensión, estos aparatos son aptos para ser
conectados entre fase y tierra.
Los transformadores de tensión capacitivos están formados por un capacitor de alta tensión,
enserie con uno de tensión intermedia, en paralelo al capacitor de tensión intermedia se
encuentra el conjunto electromagnético con un reactor inductivo que a la frecuencia nominal
tiene la reactancia de los dos elementos del divisor (capacitores) en paralelo.
- Relación de tensión del divisor capacitivo, relación entre la tensión primaria y la tensión
intermedia en circuito abierto.
A fin de limitar las sobretensiones que pueden aparecer sobre los componentes, y evitar
fenómenos de ferroresonancia de duración peligrosa, se realizan dispositivos de protección
(que puedan incluir un espinterómetro).
Los fenómenos de ferroresonancia que puedan iniciarse cuando hay un cortocircuito en los
bornes secundarios y se alimenta el primario con tensiones más elevadas que la normal deben
extinguirse en tiempos breves.
En los transformadores de corriente la corriente secundaria es prácticamente proporcional a la
corriente primaria y está desfasada de un ángulo próximo a cero.
Las características que permiten especificar un transformador de corriente son varias, algunas
comunes a otros tipos de aparatos solo se indican.
e = (Kn * Is - Ip) / Ip
- Nivel de aislación.
- Frecuencia nominal.
- Corriente nominal térmica de cortocircuito es el mayor valor eficaz de corriente primaria que el
transformador puede soportar por un tiempo establecido (un segundo) encontrándose su
secundario en cortocircuito, sin sufrir daños permanentes.
Para lograr un núcleo de medida saturable, el criterio de diseño es dimensionarlo con la mínima
sección compatible con la prestación requerida.
- Corriente nominal de seguridad, es la corriente primaria para la cual se tiene un error de
corriente determinado (10 %) estando el secundario conectado a la prestación nominal.
El valor "natural" del factor de seguridad es tanto mayor cuanto mayor es la clase de precisión
del transformador.
La saturabilidad del núcleo se garantiza para la prestación nominal, para prestaciones inferiores
el factor de seguridad aumenta, y para tener la saturación deseada es necesario agregar carga
de lastre.
- Corriente nominal límite de precisión, corriente primaria para la cual se tiene un error
compuesto que alcanza el valor límite.
- Factor límite de precisión, relación entre la corriente nominal límite de precisión y la corriente
nominal primaria.
El error compuesto es siempre igual o mayor a la raíz cuadrada de la suma de los cuadrados
del error de corriente y del error de fase; para el funcionamiento de los relés de sobrecorriente
toma importancia el error de corriente, mientras que para las protecciones sensibles a la fase
(direccionales por ejemplo) lo importante es el error de ángulo.
La relación entre carga y factor límite es tal que una disminución de carga aumenta el factor
límite.
Para corrientes térmicas muy elevadas en relación a las corrientes nominales es sumamente
dificultoso lograr prestaciones y/o factores límites elevados, y estas condiciones se reflejan en
los costos de los aparatos.
La magnitud puede ser medida en valor instantáneo, valor medio, valor eficaz, etc.
Medición de tensión, sirve para controlar que la alimentación a los usuarios se hace con una
tensión suficientemente próxima a la nominal.
Las tensiones de línea y de fase permiten juzgar la correcta alimentación del usuario.
Cuando se produce una falla en la línea la medición de las tensiones permite en ciertos casos
individualizar el tipo de falla, en particular son significativas la tensión respecto de tierra de las
distintas fases, y la tensión homopolar, tensión residual - que se obtiene sumando las tres
tensiones de fase - Fig. (4.4.) 1.
Cuando no es necesaria una medición continua de la magnitud, con un selector que elige la
magnitud a medir y con un único instrumento se realizan las mediciones.
Medición de corriente, sirve para controlar que el usuario o grupo de usuarios cargan la red en
forma equilibrada, puede ser de interés medir la corriente en cada fase, la corriente homopolar
(obtenida sumando las corrientes en las tres fases) la corriente de neutro.
Cuando el sistema es sin neutro es suficiente medir la corriente en dos fases para conocer la
corriente en la tercera fase, Fig. (4.4.) 2.
La corriente homopolar, determinada por suma de las tres corrientes de fase puede ser
determinada también con un transformador toroidal que abraza los tres conductores de fase,
solución muy utilizada en las redes en cable.
Las medidas que pueden hacerse implican potencia activa, reactiva, aparente.
En un sistema trifásico con neutro la medición debe hacerse en las tres fases, utilizando el
neutro como referencia, tres contadores monofásicos de un sistema o uno de tres sistemas
permiten la medición Fig. (4.4.) 3A y Fig (4.4.) 4A.
W = VR * IR + VS * IS + VT * IT
Cuando el sistema no tiene neutro (o por el no circula corriente) la medición puede hacerse con
dos medidores monofásicos (en conexión Aron) o uno de dos sistemas ver Fig. (4.4.) 3B y Fig
(4.4) 4B.
IS = - IR - IT
Existen instrumentos que miden potencia activa, o potencia reactiva. Vale la pena señalar que
utilizando una variable ficticia, con un instrumento de medición de potencia activa puede
realizarse la medición de potencia reactiva Fig. (4.4.) 3C y Fig (4.4.) 4C.
Cuando la conexión Aron se hace con dos instrumentos, la medición de energía o potencia
activa se obtiene por suma de las lecturas.
En ciertos casos se mide energía durante cierto lapso y la lectura se da como potencia
promedio en ese lapso, esto es valido en particular para los indicadores de demanda.
Las medidas de potencia promedio son significativas para controlar potencia activa y reactiva
absorbida o entregada por determinadas cargas o generadores a la red, estas medidas
excluyen la influencia que pueden tener condiciones de falla que duran tiempos breves.
Las medidas de dirección del flujo de la potencia en las líneas conectadas en ambos extremos
a generadores permiten saber de que lado, respecto del punto en que se realiza una medición
puede encontrarse una falla.
Como las potencias en juego en condiciones de falla son eminentemente reactivas se tiene en
cuenta este hecho al analizar esta mediciones.
Es interesante destacar que de las mediciones de corriente y tensión puede obtenerse la
impedancia, o la reactancia, del sistema vista desde el punto de medición y en consecuencia
detectar, por el valor de la impedancia, eventuales fallas de la red.
Cuando las mediciones deben ser transferidas a lugares relativamente alejados se utilizan
trasductores que transforman la señal (de tensión, corriente, potencia) en una señal de
corriente continua, de muy baja potencia que se transmite por cables telefónicos.
Cuando en cambio en un sistema de telemedición estas mediciones deben ser transmitidas con
onda portadora, por medio de convertidores analógicos se transforman en señales codificadas,
se transmiten, reciben y descodifican.
Tanto las sobrecargas como los cortocircuitos son condiciones de funcionamiento que implican
calentamientos anormales de los elementos que componen la red eléctrica.
Cuando se produce una falla en un punto de la red, por ejemplo un arco, es importante limitar al
mínimo el tiempo de duración del arco, para minimizar los daños que el arco produce.
Para que los restantes elementos de la red no sufran daños, es suficiente en cambio que la
falla no persista por tiempos inadmisibles.
Las fallas que se manifiestan con sobrecorrientes, se detectan con relés sensibles a la corriente
que pueden funcionar por distintos principios y que comandan la apertura de los interruptores,
interrumpiendo la corriente de falla.
Por el tiempo de actuación los relés de máxima corriente pueden clasificarse en instantáneos y
temporizados, estos últimos pueden ser de tiempo dependiente (inverso) o de tiempo definido.
Si bien los relés de corriente son sensibles a la corriente, por su principio de funcionamiento
pueden ser sensibles al valor medio, al valor eficaz, o al valor pico de la corriente.
Por otra parte en ciertos casos la amplitud de la corriente varía en el tiempo (por ejemplo en la
proximidad de máquinas sincrónicas) esta condición afecta o no la forma de actuación según
sea el principio de funcionamiento (el relé puede funcionar por valores medios).
Para la protección de sobrecargas se utilizan en muchos casos relés de imagen térmica que
tratan de reflejar la temperatura en el punto característico de la máquina protegida.
Las características de actuación de los relés se representan con una línea que corresponde a
los tiempos medios de actuación, o con una zona limitada por los tiempos mínimos y máximos,
que tieneen cuenta la precisión del relé.
Para ciertas protecciones una línea superior representa los tiempos máximos después del cual
la protección seguramente actuó, y una curva inferior los tiempos transcurridos los cuales, si la
corriente de falla baja por debajo de la corriente nominal del relé (por ejemplo al 80 %) la
protección no actúa.
Por otra parte la regulación del relé de máxima corriente en particular no debe limitar la
capacidad de soportar sobrecargas (del 10, 20, 30 %) por tiempos largos (horas, minutos) que
tiene el equipo, y en consecuencia la asíntota del relé se encontrará regulada entre 1,15 y 2,5
de la corriente nominal según el tipo de máquina.
Una particular atención debe prestarse a los alternadores para los cuales el relé de máxima
corriente debe actuar con corrientes del orden de la corriente de cortocircuito permanente (80
%) y que generalmente es del orden de la corriente nominal.
En estos últimos casos se utiliza un relé de máxima corriente con restricción de tensión, que
para actuar exige que además de producirse la corriente elevada se manifieste
simultáneamente una tensión relativamente baja; también se utilizan relé de corriente que
modifican sus características a medida que la tensión es menor.
4.6 - FUSIBLES
En algunos fusibles el elemento fusible, está contenido en un cartucho, envoltorio aislante, que
puede contener una substancia destinada a facilitar la interrupción de la corriente, este medio
de apagado del arco se encuentra rodeando al fusible (y puede ser sólido o líquido).
Algunos tipos de cartuchos poseen un dispositivo indicador de fusión del elemento, y para
ciertos fusibles (de media tensión) este dispositivo cumple también la función de percutor para
disparar la apertura de un seccionador con poder de interrupción de corrientes de carga.
Por la forma de la fusión se pueden clasificar en fusibles de fusión libre, si no hay dispositivos
para contener el desarrollo del arco, fusión semicerrada, si las manifestaciones que acompañan
el desarrollo del arco son guiadas, fusión cerrada, si no se produce ningún efecto externo.
Los fusibles tienen variadas formas constructivas para cubrir las distintas necesidades de
instalación.
A continuación se examinan las características eléctricas de los fusibles, que son en gran parte
comunes con las de otros tipos de aparatos, y en consecuencia el comentario solo se extiende
en algunos casos.
- Tensión nominal; a la que se refieren las condiciones de ensayo, caracteriza la parte fusible,
reemplazable.
- Corriente nominal de la parte sustituible, es la que designa esta parte, y que el fusible puede
soportar en forma continua sin sufrir deterioro ni superar los límites admitidos de calentamiento.
- Duración del arco es el lapso entre el inicio del arco y la extinción definitiva de la corriente en
el circuito.
- Tiempo virtual se define en base a una corriente constante e igual a la presunta tal que
- Característica del prearco, es la curva que relaciona el tiempo virtual de duración del prearco
y la corriente presunta en condiciones determinadas.
- Tensión de arco.
Los requisitos funcionales y constructivos de estos aparatos son muy importantes, y entre otros
merecen mención los siguientes:
- Cuando el fusible funciona no se debe producir arco persistente, ni arco entre polos, ni arco a
masa, ni (en caso de fusibles cerrados) llamaradas, u otras manifestaciones externas que
puedan producir daños a lo que rodea al aparato. Para los fusibles de fusión libre o
semicerrada, arcos y otros eventuales efectos externos no deben salir de la zona previstas a
los fines de la seguridad.
- Después de que el fusible ha actuado, sus componentes (salvo los destinados al reemplazo)
no deben haber sufrido ningún daño que reduzcan su eficiencia.
En razón de las particularidades de estos aparatos el tema de ensayos de tipo merece un breve
análisis al menos parcial.
- Estos ensayos son, para los fusibles, destructivos y es necesario utilizar una veintena de
fusibles como mínimo para su realización.
- Los ensayos deben realizarse con distintos valores de corriente, múltiplos de la corriente que
produce la fusión en un semiperíodo para corriente alterna, o para corriente continua, múltiplos
de la corriente correspondiente a una constante de tiempo especificada para el ensayo, o a la
corriente crítica, y al poder de interrupción máximo.
El fusible pierde sus ventajas cuando la frecuencia de las fallas hace que el costo de operación
suba.
Por otra parte, para cumplir normas de seguridad el fusible debe ser cerrado en cajas
especiales, combinado con un seccionador con poder de interrupción de corrientes nominales y
sobrecorrientes que corresponden a tiempos de actuación del fusible del orden de 0,5
segundos.
En estos últimos casos el fusible completo con todos los accesorios pierde totalmente las
ventajas económicas.
En una red en la cual existen varios aparatos de protección que actúan en forma unívoca según
cual sea la ubicación y la entidad de la falla, se dice que las protecciones son selectivas.
En las redes de tipo radial, en las cuales el flujo de corriente es en una única dirección la
selectividad se logra con algunos principios muy simples.
- Debe actuar solo un relé, y debe ser el más próximo a la falla (según sea la posición y entidad
de la misma).
- Cuando la corriente circula por dos relés en serie, el relé más alejado de la fuente debe
actuar, y la corriente de falla se debe extinguir, antes que el relé más próximo inicie acciones
que impliquen una orden de actuación.
- Cuando se tienen dos fusibles en serie, la fusión y extinción del arco en el más alejado de la
fuente, debe haberse producido antes de que se haya iniciado el prearco en el otro.
Las características de protección se coordinan manteniendo una distancia mínima entre cada
par, en el punto correspondiente al tiempo mínimo.
La distancia entre características debe tener en cuenta la precisión de los dos relés, el tiempo
total de interrupción del interruptor, y cierta tolerancia que asegure una correcta actuación.
Análogamente para fusibles debe haber cierto tiempo entre la fusión y extinción del fusible más
próximo a la falla, y el prearco en el más alejado.
Cuando se realiza una protección selectiva todos los interruptores deben tener poder de
interrupción igual o mayor que la máxima corriente de cortocircuito presunta en el punto de su
instalación, deben poder establecer la máxima corriente de falla, y deben soportar la corriente
de falla por el máximo retardo.
En una protección selectiva el último interruptor más lejano a la fuente puede poseer relé
instantáneo, pero los que están más cerca de la fuente deben ser temporizados ya que dos
relés instantáneos no pueden ser coordinados (salvo haya gran diferencia entre las corrientes
de cortocircuito presuntas para un relé y el otro), ver fig (4.7.) 1.
En ciertos casos, cuando el interruptor cierra sobre falla el relé de máxima corriente
temporizado mediante un artificio actúa instantáneamente, pero si permanece cerrado porque
no hay falla, transcurrido cierto tiempo comenzará a funcionar en forma normal (temporizado).
Cuando se tienen transformadores es necesario coordinar los interruptores del lado de baja
tensión con los del lado de alta tensión, generalmente tratándose de transformadores de
distribución del lado de alta tensión se tiene un fusible, fig (4.7.) 2.
Dado la gran diferencia que normalmente hay entre las corrientes de cortocircuito (en valores
relativos) en alta tensión y baja tensión es posible instalar en alta tensión relés instantáneos
que actúan selectivamente y coordinados con los relés temporizados de baja tensión.
El fusible de alta tensión debe ser capaz de soportar las corrientes magnetizantes (del orden de
dos veces la corriente nominal) y debe proteger al sistema contra fallas internas del
transformador.
El interruptor del lado de baja tensión tendrá los relés regulados para una corriente 125 a 130
% de la nominal del transformador, para aprovechar la capacidad de sobrecarga del
transformador, y debe asegurar la protección contra cortocircuitos y sobrecargas, antes de que
se dañe el transformador y los fusibles de alta tensión.
Como esta exigencia es muy difícil de satisfacer se admite que en caso de falla en las barras
de baja tensión (muy poco probable) se dañen los fusibles de alta tensión.
Cuando del lado de alta tensión se tienen relés indirectos instantaneos, alimentados por
transformadores de corriente, los relés no deben actuar en caso de falla trifásica en baja
tensión, y entonces deben estar regulados por encima de la corriente de cortocircuito máximo,
y en rigor, para tener en cuenta la asimetría de la corriente, por encima del 160 % de la
corriente de cortocircuito máximo.
Los transformadores de corriente se eligen con una corriente nominal de 2 a 2,5 veces la
corriente nominal primaria del transformador, a fin de poder regular bien las protecciones.
Cuando hay interruptor de acoplamiento de barras, si se quiere que haya selectividad deberá
poder incluirse su característica entre el interruptor del transformador y las salidas, y esto
disminuye la eficiencia de la protección, porque las fallas en barras persistirán más tiempo.
Cuando dos transformadores deben trabajar en paralelo la selectividad contra fallas internas
exige que aparezcan relés direccionales.
En ciertos casos se instalan fusibles e interruptores dejando confiadas a los interruptores las
protecciones contra sobrecargas y a los fusibles las protecciones de cortocircuitos; en este
caso debe tenerse en cuenta que los fusibles pueden alterar sus características en función de
sobrecargas o cortocircuitos interrumpidos por el interruptor, las características de los fusibles
son fijas y su coordinación no siempre puede ser fácil, las fallas monofásicas funden un único
fusible.
La protección selectiva exige que todos los interruptores posean el poder de interrupción que
corresponde a la máxima corriente de falla presunta.
En este caso la protección incluye dos interruptores en serie que deben haber sido declarados
idóneos para este uso por el fabricante. Los interruptores principales tienen poder de cierre y
de interrupción suficientes.
Todos los interruptores tienen relé instantáneo y las corrientes máximas de disparo instantáneo
de los interruptores principales deben ser el 80 % del poder de interrupción del menor
interruptor, fig (4.7.) 3.
Los interruptores de las derivaciones pueden soportar la corriente de cortocircuito hasta que
intervenga el interruptor principal, y deben asegurar seguridad al personal (por lo que
generalmente son con comando a distancia).
En muchos casos, para una misma marca de fusibles, el fabricante indica cuales son los que
están coordinados entre si, y entonces no es necesario conocer las características a los fines
de la coordinación.
Es importante tener en cuenta que las protecciones deben estar coordinadas hasta la corriente
de cortocircuito máxima que se puede tener en caso de falla.
Pero en muchos casos, ya por la poca importancia de la red, como por la poca probabilidad de
que una falla franca produzca la máxima corriente de cortocircuito, puede aceptarse que las
protecciones estén coordinadas hasta un valor menor de la corriente de cortocircuito máxima.
Cuando se produce una falla, si se manifiesta una sobrecorriente de valor suficiente, los relés
de máxima corriente permiten la detección de la falla y generan órdenes de actuación de los
interruptores.
La coordinación de las protecciones de máxima corriente exige que los tiempos de duración de
la falla sean mayores cuando la falla es más próxima a la fuente de energía.
Otro concepto de protección es tratar de detectar cuando se produce una falla dentro de una
cierta zona, y actuar en consecuencia.
El relé compara las corrientes primarias y secundarias de cada fase, cuando el transformador
produce rotaciones de fase estas deben ser adecuadamente compensadas con la correcta
conexión de los transformadores de corriente o la utilización de transformadores de
compensación, ver fig (4.8.) 1.
Cuando se producen fallas externas a la máquina el error de los transformadores hace que
también se produzcan diferencias entre las corrientes que excitan al relé, entonces se
insensibiliza el relé para evitar que actúe, fig (4.8.) 2.
También la corriente de conexión del transformador, con su elevado valor podría producir la
actuación del relé, por ello se insensibiliza para la tercera armónica de la cual hay un elevado
contenido en la corriente magnetizante.
La protección diferencial se utiliza también como protección de zona de líneas con cable piloto
tanto en medias tensiones como en altas tensiones, esta protección por la rapidez y
simultaneidad de la apertura presenta las ventajas de limitar la duración de las fallas, permitir el
recierre rápido de la línea (cuando las fallas son fugaces) y aumentar la estabilidad del sistema.
Los relés diferenciales pueden ser para protección de transformadores de dos o tres
arrollamientos, y para líneas o cables de dos o tres terminales.
Para la líneas en las cuales no es posible o segura la instalación de los cables piloto se utilizan
protecciones de impedancia o de distancia que detectan la falla por medición de la impedancia
del tramo de línea afectado.
Estos relés son direccionales, están realizados en distintas formas, y su actuación se produce
en distintos tiempos según la distancia a la cual se encuentra la falla del relé que la detecta.
Los relés se regulan en forma escalonada coordinándose de manera que los escalones no
interfieran. El escalón se fija en general al 80 - 85 % de la distancia entre los dos relés
considerados, para asegurar que la actuación sea solo del relé que corresponde y el otro
eventualmente actúe como reserva.
Cuando existe comunicación por onda portadora la orden de apertura por falla en un tramo de
línea se transmite al otro extremo de la línea asegurándose la rápida actuación aunque la falla
se hubiese presentado para el interruptor del otro extremo en el segundo escalón, este sistema
es denominado con aceleración de etapas, fig (4.8.) 4.
El relé de gas tiene en general una etapa de alarma, pequeñas burbujas, y una etapa de
disparo burbujas grandes.
Debe controlarse si las burbujas son de aire o de productos de descomposición del aceite, esto
último anticipa una falla.
COORDINACION DE PROTECCIONES
Alfredo Rifaldi
1. Motivación
Hemos puesto en Internet, para que resulte accesible a quienes interese algunos programas
útiles para resolver problemas de instalaciones eléctricas y sistemas de potencia utilizados
desde hace varios años por alumnos. Accediendo a la dirección
http://www.ing.unlp.edu.ar/sispot donde se encuentran los paquetes es posible extraerlos,
instalarlos y utilizarlos.
2. Introducción
Se comentan algunas posibilidades de trabajo aplicables cuando se desean realizar gráficos
que muestren características de protecciones.
Cada sistema se caracteriza con una tensión nominal y una corriente de referencia.
En cada punto se encuentra un relé, con cierto estado de regulación (como si tuviera un propio
transformador adaptador), este relé se alimenta con un transformador de corriente que se
encuentra en la tensión de alimentación.
Cada relé a su vez tiene una curva corriente - tiempo que lo caracteriza.
El trabajo consiste en dibujar sobre un retículo dado (en escala logarítmica preferentemente),
cada una de las curvas de los relés que se tienen (con el ajuste que les corresponde).
3. Un ejemplo
Veamos como el programa funciona sobre un ejemplo dado, el lote de datos L01.DAT que
puede verse es un ejemplo que podemos aprovechar para ejecutar el programa, se trata de
una alimentación en baja tensión con escalones de protección en los distintos tableros que lo
alimentan. (Para obtener fruto de la lectura es necesario disponer de los lotes de datos, y del
programa).
El programa nos ofrece instrucciones de uso, que podemos leer en pantalla (arrancando el
programa, pidiendo la opcion 6) o en un archivo que el programa genera, PROTINST.TXT y
ayuda interpretar el lote de datos, observamos entonces el lote de datos de ejemplo, y tratamos
de comprenderlo a través de la lectura de las instrucciones.
Primero encontramos que renglones son el encabezamiento, luego se repiten lotes de datos
que corresponden a cada protección y que generan cada uno una curva en el gráfico, aquí el
programa ofrece varias opciones de datos, pero el ejemplo usa una única opción, y por ahora
solo nos dedicaremos a ella, prescindiendo de las otras.
El lote de datos incluye un relé térmico de un contactor (11), luego se encuentran tres fusibles
de 20, 40 y 315 A, (respectivamente 12, 13, 19) si ejecutamos el programa se genera en
pantalla una figura (ver figura 1) que es la representación buscada (ejemplo obtenido de
L01.DAT).
En la opcion 11 el programa lista todos los archivos *.PRO, haciendo un indice que incluye el
primer renglon como descripcion de cada uno.
tl tiempo.
il corriente correspondiente.
Además se deben tener en cuenta los valores de ajuste, que pueden variar el valor de
corriente, para convertirlo en el punto correcto del gráfico teniendo en cuenta el ajuste, la
relación de transformación de un eventual transformador de corriente, la relación entre tensión
del sistema y la tensión de referencia en la que se hace el gráfico, y la corriente de referencia
que ajusta la parte visible del gráfico.
CN corriente de regulación.
C2 corriente secundaria.
Cl corriente primaria.
UR tensión de referencia.
CR corriente de referencia.
UR = UN.
CR = Cl.
CN = C2.
Si la corriente il esta dada en valor relativo la representación será tal, el valor de CN debe darse
en amper.
Si en cambio il esta dada en amper entonces el valor de CN deberá darse en valor relativo (por
unidad) la representación se hará en valor relativo.
Un relé que esta puesto en un sistema de otra tensión deberá entonces ser declarado con: UN
tensión nominal del sistema donde este.
UR y CR son los valores que se han tomado como referencia para el primer punto.
A veces en las instalaciones se tienen fusibles, y en tal caso se puede tener. la corriente il en
amper, en tal caso el valor de CN se hace igual a l, análogamente las corrientes C2 y Cl.
Si el fusible esta con transformador de potencia intermedia se debe asignar el valor de UN que
corresponde al sistema en el cual el fusible se encuentre, y UR que corresponde a la referencia
(desde lo cual se observa el fusible).
Otra forma de desplazar la curva cuando il esta dado en amper, asignando a C2 el valor de
corriente nominal de fusible y asignando a CN la corriente "de regulación" que representaría un
fusible de mayor corriente nominal.
Esto puede hacerse cuando se tiene la curva de un fusible il, C2 y se quiere un fusible CN del
que no se dispone de la curva.
El modo de actuar es entonces, preparar una tabla con los valores de cada elemento que
incluye:
CN corriente de regulación.
C2 corriente secundaria.
Cl corriente primaria.
Luego de seleccionan los valores de tensión de referencia (único para todos los relés) y
corriente de referencia (también único).
UR tensión de referencia.
CR corriente.
t. (tiempo)
i. (corriente)
Las curvas se dan de distintas formas, hasta ahora hemos visto un ejemplo en el cual las
curvas se toman de un archivo auxiliar, esta modalidad es conveniente para facilitar el manejo
del lote de datos, si se plantea el cambio de una curva se debe buscar su nombre y cambiarlo
en el lote de datos, si se prepara una curva es conveniente hacer bien su digitalización y
guardar el archivo, y eventualmente transmitirlo a los otros que disponen del programa
(compartir la información es conveniente para todos).
El símbolo + representa un relé de tiempo definido, después de este símbolo son necesarios
dos datos, que identifican el punto característico del relé
El símbolo / se utiliza para marcar en la escala de corrientes valores que se aprovechan para
identificar corrientes particularmente significativas, corriente nominal, corriente de cortocircuito,
etc.
Actualmente los relés electrónicos responden a formulas, para identificarlas se usan los
símbolos @ o %, las formulas y los valores de parámetros se detallan mas adelante.
Los lotes se suceden unos a otros, y el cierre no requiere ningún elemento particular
Aunque pueda considerarse repetición veamos un breve resumen de cómo los datos son
interpretados al momento de generar las curvas.
La tabla contenida en PROTINST.TXT fija valores de los parámetros para distintas curvas y
distintos fabricantes, adoptando los parámetros indicados se obtienen las curvas que
corresponden.
Para los relés tipo IQ de Westinghouse identificadas con %, las curvas tienen otra forma de
definirse, también detallada en una tabla de PROTINST.TXT.
En este caso los parámetros que se deben definir son siete, C1 es la corriente asintotica
mínima, C2 T2 definen un punto de la característica con pendiente ALFA (el valor de ALFA es el
exponente de I^ALFA T), C3, C4, definen los siguientes tramos verticales, y T4 define el tramo
temporizado.
7. Informe de calculo
A medida que se ejecuta el programa, genera un informe de texto que detalla que cálculos se
hacen y que resultados se obtienen, de la lectura de este informe se extraen datos adicionales
que pueden complementar el gráfico.
Cada vez que se ejecuta un ejemplo se genera este archivo, recomendamos leerlo.
La figura (ver figura 2) obtenida del lote ABB.DAT muestra las características de los relés ABB,
los datos de interés se pueden leer en el informe que la corrida del programa genera.
Sucesivamente NI, VI, EXI, LT, RD, RXIDG.
La figura (ver figura 3) obtenida del lote MG.DAT muestra relés Merlin Gerin respectivamente
SIT, VIT, EIT, UIT, RI
La figura (ver figura 4) obtenida del lote WES.DAT muestra relés de interruptores Westinghouse
con regulaciones extremas, y algunos valores intermedios.
Otro lote de datos GE.DAT muestra las características de relés GE - Multilin, ejecutar el
programa y (ver figura 5) observar los resultados.
9. Opciones y observaciones
El menú del programa ofrece algunas opciones que son de utilidad, al iniciar la ejecución en la
pantalla se ve el menu de opciones, observeselo atentamente.
Una vez verificado el gráfico en pantalla puede generarse un archivo *.DXF útil para programas
gráficos.
El retículo puede se ralo o denso, mientras se trabaja con la computadora es suficiente sea
ralo, ya que el dibujo es preciso, si se quieren agregar líneas a mano entonces es conveniente
denso.
Se puede cambiar los extremos del gráfico, se pueden leer las instrucciones y generar el
archivo que contiene las mismas.
Se puede editar con un programa editor (EDIT por ejemplo) el lote de datos, mientras se
trabaja.
Con un programa listador (LIST, eventualmente EDIT si no se tiene LIST) se pueden ver el
archivo de resultados, generado durante la ejecución del programa, este mismo listador es el
que permite leer las instrucciones.
Se puede definir el tipo de pantalla y el color inicial, para imágenes monocromas se selecciona
color 7, si no el programa cambia de colores para ayudar a distinguir las curvas en pantalla.
También se pueden listar los archivos de protecciones disponibles, entre los que se puede
seleccionar el adecuado.
10. Epilogo
Este apunte tiene un objetivo, que es ayudar a graficar las curvas que muestran la coordinación
de protecciones. Seguramente durante los primeros intentos de uso del programa aparecerán
dificultades y deberá estudiarse como vencerlas.
Cuando se adquiera experiencia se lograra hace el trabajo mas rápidamente y con precisión.
La ventaja es que el trabajo puede rehacerse cada vez que se descubre una mejora posible.
Algunos al estudiar seguramente querrán interesarse mas por como los programas desarrollan
su trabajo, están hechos en QBASIC, dicho esto si la curiosidad no se ha inhibido le
proponemos intente contactarnos que con tiempo intercambiaremos opiniones sobre este
trabajo...
CORRIENTES DE CORTOCIRCUITO (CAPITULO II)
2.1- INTRODUCCIÓN
Una falla de la aislación en un punto cualquiera de una red produce un brusco aumento de la
corriente; este efecto se denomina corriente de cortocircuito.
El fenómeno es análogo a alimentar a partir del instante en que se produce la falla, el circuito
con una tensión alterna.
Z=R+j*X
e = R * i + L * di/dt
Eb = E
Zb
e = r * i + l * di/dt
+ j Io e^(-t/Tau) / RAÍZ(2)))
r + j * w * l = z * e^(j fi)
Cuando en cambio psi - fi = PI/2 = 90° la componente aperiódica alcanza sus máximos valores,
siendo máxima la asimetría.
di/dt = 0
psi = 0
Esta última ecuación puede resolverse por un método iterativo y permite encontrar el instante
en el cual se produce el pico máximo de la corriente asimétrica más desfavorable, vease la
figura (2.1.) 1.
Conocidos los valores que asumen las corrientes pueden determinarse los efectos que
producen en el funcionamiento de los sistemas y las solicitaciones en los componentes.
Los cálculos pueden realizarse solo con una aproximación relativa debido particularmente al
conocimiento de las características fisicomecánicas del sistema y de los materiales.
Efectuar los cálculos con gran exactitud muchas veces no tiene sentido ya que los resultados
no se mejoran sensiblemente, por otra parte ciertos resultados teóricos como en particular los
efectos electrodinámicos y térmicos merecen una verificación con pruebas.
Al realizar el modelo es obvio la conveniencia de trabajar con valores relativos, para lo que se
adopta una potencia base de valor adecuado, y para cada sistema una tensión base también
de valor adecuado.
En general los datos de un transformador que interesan para estos cálculos son:
X/R = relación que a veces se conoce en lugar de las pérdidas, particularmente en el caso de
transformadores de pequeña potencia.
Siendo los valores de referencia
PB = potencia base
z = ZT * PB / PT
r = p * PB / PT
r = z / RAÍZ(1 + (X/R)^2)
x = z / RAÍZ(1 + (R/X)^2)
l = longitud de la línea.
R = r1 l
X = x1 l
ZB = UB^2 / PB
Resulta:
r = R / ZB = R * PB / UB^2
En los casos es que existen mallas con transformadores es posible que no se puedan adoptar
tensiones base de manera que todos los transformadores queden representados por su sola
impedancia serie.
Id = E / X
Se puede entonces suponer que la corriente está formada por tres componentes denominadas:
- subtransitoria
- transitoria
- permanente
Estas componentes son causadas por distintos fenómenos que se producen en la máquina.
La corriente transitoria es causada por una corriente transitoria que se produce en el circuito de
excitación.
Siendo el cortocircuito trifásico los fenómenos son análogos en las tres fases pero se
superponen corrientes unidireccionales, resultando las corrientes de cortocircuito asimétricas.
En general el rotor es de tipo jaula, o tiene arrollamientos, pero nunca se dan ambas
condiciones, en consecuencia la corriente de cortocircuito tiene preponderantemente
componente subtransitoria, o transitoria (de duración muy breve).
Además, se superpone la componente unidireccional de la corriente, por lo que la corriente total
es en general asimétrica.
Ta = Xb / 2 * PI * f * Re
T' = Xb / 2 * PI * f * Rr
Cuando el cortocircuito se produce en un punto cualquiera de una red, que por simplicidad
puede suponerse alimentada por un único generador, los razonamientos son totalmente
análogos, y se considera la impedancia del generador y la de la red entre los bornes del
generador y el punto de falla.
A medida que la reactancia de la red se hace preponderante la diferencia entre las corrientes
subtransitoria y transitoria se reduce
I" / I' = (X' + Xr) / (X" + Xr) = 1 - (X' - X") / (X" + Xr)
Es decir cuando el punto en el cual se ha producido la falla se encuentra muy alejado de los
generadores, la corriente subtransitoria desaparece.
T = L / R = X / (w * R) = (1 / w) * tgfi
Para las redes normales esta constante de tiempo alcanza el valor de pocos ciclos.
Las constantes de tiempo en vacío están relacionadas con las constantes de tiempo en
cortocircuito de la siguiente manera.
Las impedancias externas influyen en los valores de las constantes de tiempo en la siguiente
forma.
T'dr = T'do (X'd + Xr) / (Xd + Xr)
- directas
- en cuadratura
- Valor de cresta, que es el valor de la primer alternancia durante el período transitorio del
establecimiento de la corriente; éste valor depende del instante de establecimiento de la
corriente en relación a la tensión.
La componente periódica se mide en valor eficaz dividiendo su valor de cresta por RAÍZ(2)
(Iper).
El problema parece a principio muy complejo, pero su resolución es posible realizando algunas
hipótesis simplificativas y manteniendo un correcto orden en la determinación de los valores.
El valor eficaz de una sobreintensidad de duración dada, con asimetría determinada está dado
por:
En forma práctica este valor se determina dividiendo el lapso T en diez partes y calculando la
corriente asimétrica en todos los instantes de 0 a T.
Donde: Io corriente asimétrica en 0; Ii corriente para i impar; Ip corriente para i par; I10 corriente
asimétrica en 10.
Valores excesivos de las corrientes de cortocircuito deben ser evitados, porque en general
implican equipos e instalaciones de mayor costo, mayores requerimientos de mantenimiento,
mayores daños en caso de fallas.
Los reactores que se instalan con este fin son en general en aire, sin núcleo magnético,
monofásicos.
Xr = E / Icc1
Xr + X1 = E / Icc2
El mismo efecto puede obtenerse utilizando un cable de impedancia grande, o por su longitud,
o por su resistencia (sección pequeña) o por su reactancia (separación grande entre
conductores).
También aumentando la tensión de cortocircuito del transformador que alimenta la red se logra
disminuir la corriente de cortocircuito.
La solución que permite evitar este efecto es fraccionar la potencia de los transformadores, e
impedir la posibilidad de funcionamiento en paralelo del lado secundario de los mismos, de ésta
manera se reducen las corrientes de cortocircuito y se mantiene constante, para condiciones
iguales de carga, la caída de tensión.
En otras palabras, al diseñar la red se deben evitar las grandes concentraciones de potencia a
las que corresponden elevadas corrientes de cortocircuito.
Se deben evitar los nodos con muchos aportes, se deben preferir los diseños con varios
centros de carga separados ó interconectados en anillo.
Los motores, contribuyen también a aumentar las corrientes de cortocircuito, los cables de
unión de los motores con los tableros , influyen en forma importante en la atenuación de éstos
efectos, por esta razón es conveniente en ciertos casos mantener cierta distancia entre tablero
y motores, también en estos casos es preferible una división de los transformadores de
alimentación dividiendo también el tablero.
Con esta solución las caídas de tensión transitorias que se producen al arrancar motores son
mayores.
IR = Io + I1 + I2
IS = Io + alfa^2 * I1 + alfa * I2
IT = Io + alfa * I1 + alfa^2 * I2
Las distintas fallas que se pueden producir se representan con oportunas conexiones entre las
redes de secuencia.
La red de secuencia positiva está formada por los modelos de secuencia positiva de cada uno
de los componentes.
La red de secuencia negativa es desde el punto de vista topográfico igual a la red de secuencia
positiva, los valores de los parámetros de los elementos pasivos, líneas, transformadores son
iguales a los de secuencia positiva, son distintos en cambio los parámetros de motores y
generadores, que deben determinarse en cada caso (en algunos casos, turbogeneradores, la
reactancia de secuencia negativa es igual a la subtransitoria).
La impedancia homopolar se determina alimentando los tres bornes de un extremo del circuito,
utilizando el neutro o la tierra según corresponda como conductor de retorno.
La impedancia de secuencia cero de cada línea se puede determinar en base a las fórmulas de
Carson, figura (2.6.) 2.
Para las máquinas conectadas a tierra a través de impedancias se procede como para el
transformador ya visto.
La red de secuencia cero tiene representados separadamente los neutros y la tierra, vease la
figura (2.6.) 4.
Una vez determinadas las componentes de secuencia, y sus aportes se determinan las
corrientes de falla en cada fase y en ciertos casos interesan también las tensiones.
E1F = Ea1 - I1 * Z1
E2F = - I2 * Z2
EoF = - Io * Zo
Las tensiones de fase se calculan en base a estas componentes, en forma análoga a las
corrientes.
Entre dos conductores por los que circula corriente se manifiestan efectos electrodinámicos de
atracción o de repulsión.
donde: i = corriente en kA que circula por los conductores; l = longitud (cm); a = separación
entre conductores.
i = Raíz(2) * I * cos(w * t)
Cuando las corrientes que circulan en los conductores no son las mismas, y además son
variables en el tiempo el problema se complica.
En este ultimo caso cuando los conductores están instalados por ejemplo en una disposición
triangular y no son coplanares las fuerzas no están contenidas en un plano.
F = 4 * F0
F = 3.24 * F0
F = 2.8 * F0
donde: Vsigma = factor de frecuencia; beta = coeficiente de solicitación del conductor principal
que depende del numero y tipo de apoyos (entre 0.5 y 1); FH = fuerza sobre el conductor de
fase; W = momento resistente del conductor.
Una fase puede estar formada por un grupo de "subconductores", se presenta entonces una
fuerza entre los subconductores que es:
Los metales con los cuales se construyen barras (cobre , aluminio) no tienen un limite elástico
de fluencia definido, y se adopta como tal la tensión para la cual el alargamiento permanente es
0.2 %.
Se debe verificar que la tensión máxima de las barras cumpla las siguientes relaciones:
En este caso el esfuerzo que la barra puede ejercer sobre el aislador no puede ser mayor que
el que corresponde a la fuerza estática.
FS = VF * alfa * FM
fL = C * f0
siendo: C = coeficiente que depende de las piezas intermedias (entre 0.7 y 2.2)
Para las corrientes de cortocircuito que duran tiempos breves, al estudiar sus efectos térmicos
se puede despreciar la disipación de calor.
El limite de duración de la corriente de cortocircuito esta dado por la temperatura máxima que
alcanza el conductor sin sufrir daños ni causarlos (a la aislación).
Al circular corriente por un conductor, se produce calor, que supuesto que no se disipe, se
acumula elevando la temperatura del conductor.
donde: c - calor especifico; gama - peso especifico; rho - resistividad; teta - temperatura; t -
tiempo; i densidad de corriente.
Conocidas las leyes de variación con la temperatura de la resistividad y del calor especifico el
segundo termino es función de las temperaturas inicial y final.
Cuando el lapso considerado es mucho mayor que el periodo de la corriente el valor que debe
introducirse en el primer termino es el valor eficaz, entonces resulta:
Valor que es independiente de las temperaturas, y fijados los limites se tiene que para no
superar la temperatura final deberá ser:
i^2 * t = cte
i * Raíz(t) = cte
Formula que permite encontrar los tiempos que corresponden a distintos valores de corriente
para alcanzar la temperatura limite.
Debe tenerse en cuenta que estas fórmulas desprecian la disipación de calor del conductor,
este efecto tiene cierta importancia en los cables aislados.
Esta ley permite evaluar el tiempo de calentamiento hasta la fusión de los fusibles.
Tema 9
Indisponibilidad forzada (forced outage) una salida causada por error, o condiciones de
emergencia asociadas a un componente que requiere inmediata salida de servicio.
Indisponibilidad transitoria forzada (transient forced outage) la salida del componente causa la
limpieza de la falla.
Forzadas
Programadas
Momentáneas
Temporarias
Sostenidas
Indice de restricción del usuario kVA minutos de carga conectada por usuario
Indice de duración de la interrupción de usuario suma de todos las duraciones de las
interrupciones a usuarios, por usuarios que han sufrido interrupciones.
Caracterización de la falla
El riesgo de falla, varia en el tiempo con una forma característica, a medida que transcurre el
tiempo el riesgo varia, considerándose tres zonas de trabajo,
Mortalidad infantil, que se elimina con el control de calidad, la tasa de falla es decreciente.
Zona de fallas casuales (no eliminables) zona de trabajo optimo, la tasa de falla es constante.
Zona de envejecimiento, que se elimina por mantenimiento preventivo, esta zona es de trabajo
no optimo, la tasa de falla es creciente.
El estudio teórico de la confiabilidad, parte de las funciones características para cada familia de
componentes elementales, estas se usan para evaluar la confiabilidad de componentes, y
luego se pasa a los sistemas complejos.
Parámetros de confiabilidad
La familia se identifica con la población, una muestra (elegida en forma aleatoria entre la
población, es representativa de esta ultima)
1. tiempo medio hasta la falla (MTTF mean time to failure) que se aplica a dispositivos no
reparables
2. tiempo medio entre fallas (MTBF Mean time between failure) que se aplica a
dispositivos reparables, y entonces a aparatos y sistemas.
.tRi tiempo de falla iesimo (que incluye también el tiempo necesario de reparación)
3. tiempo medio de reparación (MTTR mean time to repair) tiene en cuenta el tiempo
medio de mantenimiento
Obsérvese como ejemplo, los elementos que alimentan un usuario de media tensión
Todos los elementos de la cadena son necesarios para el correcto funcionamiento del sistema
El numero de fallas por año es la suma del numero de fallas por año de cada componente
Causas de fallas
Transformadores
Interruptores
Línea aérea de Media tensión, cuyos componentes son: Terminales, cuerda, juntas,
aisladores, postes
No debe olvidarse que la rotura de cables papel aceite la rotura corresponde con riesgo de
contaminación ambiental.
El daño económico para el usuario final es la suma de daños producidos por cada componente
El daño económico crece al crecer la tasa de falla de los componentes simples: efecto
envejecimiento.
Se observa que el sistema es de tipo serie (la falla de un elemento significa perdida del
sistema) el numero de fallas que pueden ocurrir es la suma del numero de fallas de cada
componente, mas elementos hay, mas fallas se pueden presentar.
Ejemplo, un cable tiene 0.01 Falla por km y por año, si el cable mide 2 km se pueden esperar
0.02 fallas por año,
Otro ejemplo: una línea aérea esta aislada mediante aisladores entre el conductor y tierra, se
tienen muchos elementos, si solo uno falla se pierde la línea, eléctricamente los aisladores
están en paralelo, sin embargo desde el punto de vista de confiabilidad basta que falle uno para
que se pierda la línea, se encuentran en serie.
Veamos una doble terna (líneas redundantes) frente a la falla de una línea, la otra se mantiene
en servicio, se deben perder ambas para que falle la transmisión, desde el punto de vista
confiabilidad las dos ternas se encuentran en paralelo.
A veces cuando hay varias líneas en paralelo, la falla de una línea implica la sobrecarga de las
que quedan, si las salidas de servicio se suceden, desde el punto de vista confiabilidad
debemos considerarlas en serie, la salida de la primera implica la perdida de la transmisión,
con el retardo que implica el sistema de protecciones.
Estas observaciones ponen en evidencia que los análisis de conectividad del sistema desde el
punto de vista de confiabilidad no son inmediatos, pudiendo inclusive tener que cambiar la
conectividad con el estado de carga, dos líneas en paralelo mientras la carga es baja, solo una
es necesaria, desde el punto de vista de confiabilidad las dos líneas también están en paralelo,
con mayor carga ambas deben estar en servicio, la perdida de una implica sobrecarga de la
otra y también se pierde por sobrecarga, desde el punto de vista confiabilidad se encuentran en
serie.
En las fases sucesivas del ciclo de vida R disminuye, causas son: apartamientos del proyecto
inicial durante la producción y puesta en servicio (motivos tecnológicos), envejecimiento
durante el funcionamiento.
El proyecto debe prever todos los aspectos de confiabilidad del producto, con referencia a las
prestaciones requeridas en servicio.
Examen del esquema constructivo del sistema para análisis de la confiabilidad del producto
(técnicas de evaluación de la confiabilidad de sistemas).
Rs = Producto de (Rc)
Se debe controlar que el uso de componentes sea correcto (hay fallas aun si la calidad de los
componentes es optima). Esto especialmente para componentes que resultan mas críticos
(provocan fallas importantes) frente al análisis de confiabilidad del sistema.
Mantenimiento: es el conjunto de todas las acciones que tienden a reponer las condiciones
operativas iniciales del sistema, el mantenimiento aumenta la disponibilidad del sistema (pero
requiere accesibilidad del sistema para permitir el mantenimiento).
Posibilidad de mantenimiento: es la aptitud de un dispositivo, en condiciones especificadas de
uso, a ser conservado o repuesto en un estado en el cual pueda llenar las funciones
requeridas, cuando el mantenimiento se efectúa en condiciones preestablecidas y usando los
procedimientos y medios descriptos.
MTTR = 1 / mu
Mantenimiento - tipos
La disponibilidad crece, a condición de que se logre con un buen control de calidad, utilizar
para la sustitución dispositivos con tasa de falla constante o creciente (es decir privados de
fallas infantiles).
Puntos de medida predispuestos en fase de proyecto, para cada uno de los cuales debe
indicarse el valor de la propiedad diagnóstica aceptable (con tolerancia) verificabilidad.
Las técnicas probabilisticas que permiten tratar la aleatoriedad de la falla y minimizar el riesgo
están afectadas por incertidumbres ligadas a: fluctuaciones estadísticas de la estimación de los
parámetros, bases de datos inadecuadas, desplazamientos tecnológicos (nuevos materiales,
nuevas modalidades operativas), aleatoriedad de procesos productivos, función del tiempo
(necesidad de estudiar el envejecimiento).
Rol de la diagnostica
Los temas que se profundizan son: desarrollo de técnicas de diagnostico (on-line y off-line) en
grado de evidenciar tanto el envejecimiento total del sistema como daños localizados y que
puedan suministrar (asociados a algoritmos basados en métodos de inteligencia artificial)
indicaciones sobre la vida residual y sobre los ciclos de mantenimiento.
Ejemplo: los cables AT se proyectan para durar 30 años con probabilidad igual al 99%, R(30) =
0.99
Proyecto de un componente:
Proyecto optimo, datos D (por ejemplo 30 años), R (99%) se obtiene el estrés S (por ejemplo
campo eléctrico, temperatura de trabajo)
Conclusiones
Problemas y soluciones
1 – Transformador
Un transformador (300 kVA a 10 MVA – aislado en aceite) tiene una tasa de falla (failure rate –
unit year) 0.0059 fallas por transformador por año, La reparación de la falla (o sustitución)
demora (en promedio) 297.4 horas (actual hours of downtime per failure).
Lamda1 es la tasa de falla por unidad, (failure rate), su inversa es la recurrencia de la falla,
cada cuantos años se presenta, años entre fallas
La reparación de la falla 297.4 horas = 12.4 dias = 297.4 / 8760 = 0.0339 año
0.0059 * 297.4 / 8760 = 0.0002003 año = 1.755 horas (sin servicio) por año
2 – Cable
Un cable directamente enterrado, de Media Tensión tiene una tasa de falla de 0.00336 por 1000
pies por año (1000 pies = 0.3048 km). La reparación demora 16 horas. La transmisión tiene
una longitud de 0.3 km, 3 cables unipolares, cuales serán los valores que caracterizan la falla?
Para los elementos en serie el valor de Lamda es suma de los que corresponden a cada
elemento, analogamente para los productos lamda * tiempo, de aquí puede obtenerse el tiempo
de reparación, y el tiempo entre fallas. Ver formulas en la figura 7-1a de la norma IEEE 493
Un cable largo tiene empalmes con cierta tasa de falla, y también se deben considerar los
terminales, se conocen las tasas de falla elementales, y se desea evaluar el total.
Se trata de un cable de 3 km formado por tramos unipolares de 0.5 km, Longitud total 9 km,
Considerando que hay un empalme cada 500 m la cantidad de empalmes resulta 18 (en rigor
puede haber mas o menos según como efectivamente se tienda el cable), y solo hay terminales
en los extremos cantidad 6
Obsérvese que el valor de 0.099213 ha pasado a ser 0.116583 debido a que se consideran
empalmes y terminales.
5 – dos cables, paralelo
Veamos ahora la tasa de falla de dos cables en paralelo, como los del problema anterior,
lógicamente también hay elementos de maniobra que en caso de falla de un cable ponen en
servicio el otro, o estando ambos en servicio separan al que sufre la falla. Todo funciona bien, y
los elementos de maniobra no tienen ninguna probabilidad de falla (esto es una mentira, pero
permite simplificar la solución!)
Las formulas que se utilizan para determinar los valores que caracterizan el paralelo se
observan en la parte inferior de la figura 7-1 b de la norma IEEE 493
Nótese que una sola terna tiene un tiempo de recurrencia de la falla de 8 años, al instalar dos
ternas este tiempo pasa a 17 mil años.
Los cálculos se facilitan con la planilla que también incluye datos normales (bajar planilla)
6 – instalación redundante
Obsérvese que la mayor probabilidad de falla esta en el cable (siendo esperable mas de una
interrupción por falla por año), los transformadores no influyen mayormente, la redundancia
lleva la recurrencia de la interrupción a 150 años.
7 – Cable, transformadores, conductos de barra e interruptores
El resultado es 143.4 años entre fallas, lo que confirma que el error por despreciar interruptores
y barras es mínimo. La planilla incluye estos cálculos (bajar planilla)
Al problema anterior se agregan las barras del tablero de MT, las del tablero BT, otro interruptor
BT, y un tramo de cable (1 km).
El agregado de todos estos elementos en serie reduce el resultado a 63.8 años notándose una
influencia muy importante de estos elementos, ninguno es redundante como ocurrió con las
líneas de transmisión, obsérvese que elementos influyen mas. La planilla incluye estos cálculos
(bajar planilla)
Extraida del libro EL HOMBRE ANUMERICO, de John Allen Paulos, (cuya lectura se
recomienda, como repaso de estadistica) <hacer click Bayes.gif>
