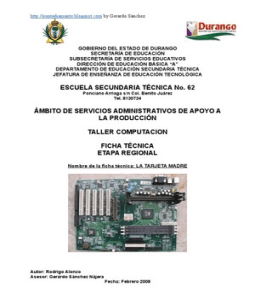

GOBIERNO DEL ESTADO DE DURANGO

SECRETARÍA DE EDUCACIÓN
SUBSECRETARÍA DE SERVICIOS EDUCATIVOS
DIRECCIÓN DE EDUCACIÓN BÁSICA “A”
DEPARTAMENTO DE EDUCACIÓN SECUNDARIA TÉCNICA
JEFATURA DE ENSEÑANZA DE EDUCACIÓN TECNOLÓGICA

ESCUELA SECUNDARIA TÉCNICA No. 62

Ponciano Arriaga s/n Col. Benito Juárez
Tel. 8130734

ÁMBITO DE SERVICIOS ADMINISTRATIVOS DE APOYO A

LA PRODUCCIÓN

TALLER COMPUTACION

FICHA TÉCNICA
ETAPA REGIONAL

Nombre de la ficha técnica: LA TARJETA MADRE

Autor: Rodrigo Alonzo

Asesor: Gerardo Sánchez Nájera
Fecha: Febrero 2008

1
http://puntadiamante.blogspot.com by Gerardo Sánchez

ÍNDICE
TÍTULO PÁGINA

ASPECTO HISTÓRICO SOCIAL

ORIGEN……………………………………………………………………………………. 3
EVOLUCIÓN................................................................................................................ 7
IMPACTO SOCIAL.................................................................................................... 7
REPERCUSIONES.................................................................................................... 8

DIMENSIÓN CIENTÍFICA Y TÉCNICA

1. FUNCIONALIDAD

FINALIDAD POR LA QUÉ FUE CONSTRUIDO..................................................... 8

POSIBLES USOS Y AMBITOS DE APLICACIÓN.................................................. 8
UTILIDAD DE USO CON RELACIÓN A LA SATISFACCIÓN DE LA NECESIDAD 9

2. ESTRUCTURA

IDENTIFICACIÓN DE LAS PARTES QUE COMPONEN AL OBJETO.................. 9

REPRESENTACIÒN GRÀFICA.............................................................................. 10
CARACTERÍSTICAS DE LOS MATERIALES………………….……………………. 11
ORÍGEN DE LOS MATERIALES……………….…………….…………… 11
PROPIEDADES GENERALES…………………………………………….. 11
PROCESOS DE FABRICACIÓN............................................................................ 12
PRINCIPALES HERRAMIENTAS UTILIZADAS EN LA FABRICACIÓN.................. 12

3. FUNCIONAMIENTO

FUNCIONAMIENTO EXTERNO............................................................................ 13
FUERZAS Y TIPOS DE ENERGÍA QUE HACEN FUNCIONAR EL OBJETO..... 13
APLICACIÓN DE PRINCIPIOS DE LA CIENCIA.................................................. 14
PROPUESTAS DE INNOVACIÒN........................................................................ 14

2
http://puntadiamante.blogspot.com by Gerardo Sánchez

-LA TARJETA MADRE-

Aspecto Histórico-Social
ORIGEN.

La tarjeta madre no es propiamente un componente, ya que meramente es un

concepto, esto es, la tarjeta madre es la tableta en donde se montan todos los
componentes y sus interconexiones a manera de pistas (cobre adherido a la tarjeta).
Básicamente es el dispositivo que aglutina a todos los demás, tales como
microprocesador, buses, ranuras, zócalos, memoria, puertos, conectores, video, etc.

Como definición de la tarjeta madre o placa base, se puede decir que es un circuito
impreso sobre el cual se montan y acoplan los zócalos, ranuras, circuitos, pastillas y
componentes electrónicos necesarios para el funcionamiento de la computadora.

En 1941 comenzó a funcionar el primer ordenador electrónico, el Colossus. Desde

aquel primer ordenador hasta nuestros días, son muchos los aspectos que han
cambiado en el mundo de la informática y computación, sin embargo, desde la
creación de la E.N.I.A.C. se sigue manteniendo la arquitectura Von Neumann.
Básicamente, esta arquitectura hace de la computadora la máquina que todos
conocemos, una entrada de información, un procesamiento de la información con las
instrucciones almacenadas en una memoria, y una salida de la información
procesada.

Las primeras tarjetas madre, o computadoras en una tarjeta, como se les llamaba en
aquel entonces, integraban la funcionalidad elemental para su propio
funcionamiento, y generalmente eran ingenios de laboratorio. La primera
computadora en una tarjeta que llegó al mercado fue la MITS Altair 8800 en 1974,
que contaba con una tarjeta base para incorporar el procesador, la RAM y su
circuitería de soporte, en un transporte de datos S-100. En 1975 la Mycron 1 llega al
mercado, con algunas mejoras.

Con el arribo de los primeros estándares y la tarjeta madre XT dentro de la primera

computadora comercial, si bien esta situación no mejoró mucho, sí comenzaron a
poblar el mercado nuevos fabricantes y dispositivos que apegados a la norma
podían interactuar indistintamente con tarjetas de otros fabricantes.

3
http://puntadiamante.blogspot.com by Gerardo Sánchez
Con el mejoramiento de los procesadores, fue necesario mejorar los diseños para
soportar transportes de datos con mayor capacidad y velocidad, lo cual evolucionó
en el estándar AT, acompañado de un círculo virtuoso de crecimiento en todos los
aspectos, incluyendo la disponibilidad de una cantidad cada vez mayor de
accesorios para poblar el limitado espacio de recursos con que contaba la tarjeta
madre, llegando el momento inclusive en el que era necesario quitar y poner tarjetas
de expansión para poder utilizar un accesorio, o contar con dos computadoras cada
una complementando los accesorios de la otra. Aunado a estas limitantes se
encontraba la más estricta de todas, esta es; el ancho de banda del transporte de
datos.

Junto con esta explosión de accesorios disponibles, también llegó un grave

problema para los que gustaban de equipar su computadora, este es, la
disponibilidad de recursos lógicos y la configuración manual de cada dispositivo, que
en ocasiones podían llegar a entrar en conflicto unos con otros, ya fuera por las
direcciones de memoria, solicitudes de interrupción, canales de acceso directo a
memoria, etc.

La primera solución a los problemas técnicos de la arquitectura AT llegó en 1992 de

las manos de la misma empresa que diera pie a esta revolución, Intel Corporation,
con la liberación de la primera versión de especificaciones para el transporte local de
datos PCI.

Con la nueva tecnología ya era menor el problema de configuración dado que

soporta conectar y activar (Plug And Play), con lo que se resolvieron muchos
problemas y los que sobrevivieron fueron causados más por la necesidad de
coexistencia del PCI e ISA bajo la misma carcaza, que por razones tecnológicas
propias del PCI.

Si bien la tecnología PCI ofreció una solución a la mayoría de los problemas

existentes en la arquitectura AT, también trajo consigo un caldo de cultivo para
nuevas alternativas tecnológicas para accesorios y eventualmente llegó a saturar el
transporte de datos resultando insuficiente para las cada vez más tecnologías
innovadoras que poblaban los estantes de accesorios para PC.

4
http://puntadiamante.blogspot.com by Gerardo Sánchez
En 1996 Intel libera la primera especificación para un estándar de factor de forma
para tarjetas madre, el ATX. En este estándar se incluyen mejoras tanto para
integradores como para fabricantes, incorporando diversos dispositivos en la misma
tarjeta madre y distribuyéndolos de forma tal que unos componentes no limitaran el
espacio de otros. Esta nueva tecnología causó un gran revuelo debido a que
requería del rediseño de fuentes de poder y gabinetes, siendo en consecuencia
incompatible con lo existente. Algunas empresas vieron en este estándar una
ventana de oportunidad y lo comenzaron a utilizar. Eventualmente se convirtió en el
estándar predominante.

Con el estándar ATX en la puerta, las tarjetas madre se vieron liberadas de tarjetas
necesarias para el funcionamiento del sistema, y que habían sido integradas a la
circuitería principal. Con esto se liberaron las ranuras del controlador de discos,
multipuertos e inclusive video. Dejando libres hasta 3 ranuras que podían ser
utilizadas para otros dispositivos, agravando los problemas del transporte de datos,
ya que si bien las ranuras fueron liberadas, el bus seguía siendo el mismo. Una vez
mas, Intel tomó cartas en el asunto y resolvió varios problemas atacándolos
básicamente con 2 tecnologías en el mismo año; 1997.

Por un lado, el problema de la escasez de ancho de banda para el video

tridimensional y películas de movimiento total de alta calidad lo resolvió
desarrollando un puerto local de alta velocidad y con características específicas para
video, bajo el nombre de AGP; y por otro lado, para todos los dispositivos que de
alguna forma pudieran coexistir con otros en el mismo transporte de datos,
desarrolló el USB.

En el año 2000, Intel anuncia que ya no dará soporte a la tecnología ISA, para
enfocarse en el mejoramiento de PCI y USB.

El 23 de Enero de 2003, en Taipei, Taiwan, Abit Computer Corporation anuncia la

primera tarjeta madre en soportar memoria RDRAM a 1200MHz

EVOLUCION.

1924
The Tabulating Machine Company is renamed to IBM.
1939
Hewlett Packard is founded.

5
http://puntadiamante.blogspot.com by Gerardo Sánchez
1947
The first transistor is invented.
1957
DEC is founded.
1966
MoboCop was born.
1967
IBM creates the first floppy disk.
1968
Intel Corp is founded.
1969
AMD is founded.
AT&T Bell Laboratories develop Unix.
Compuserve is founded.
1970
Intel releases the first microprocessor - the 4004.
Intel announces the 1103, the first random-access memory (RAM).
1972
The compact disc is invented.
1974
Intel releases the 8080 microprocessor.
1975
MITS ships one of the first PCs, the Altair 8800 with one kilobyte (KB) of memory: A
mail-order kit for $397.00
Paul Allen and Bill Gates and found Microsoft.
Steve Wozniak and Steve Jobs found Apple Computer.
1976
Intel introduces the 8086 microprocessor.
Xerox develops the widely used networking protocol Ethernet.
1977
Star Wars debuts.
ARCNET the first commercially network is developed.
The Apple II, the first personal computer with color graphics is demonstrated.
1978
The 5.25-inch floppy disk becomes an industry standard.
Epson introduces the TX-80
1979
The Motorola 6800 is released.
The Intel 8088 is released.
Phoenix is founded.
Texas Instruments releases the TI 99/4 personal computer.
Hayes markets its first modem.
Atari introduces coin-operated version of Asteroids.
3COM is founded.

6
http://puntadiamante.blogspot.com by Gerardo Sánchez
1980
IBM hires Paul Allen and Bill Gates to create DOS.
Microsoft licenses Unix and starts to develop a PC version, XENIX.
The first Tandy Color computer is introduced.
AST is founded.
1981
Hewlett-Packard Superchip, the first 32-bit chip is introduced.
Intel ships the 8087 math coprocessor.
MS-DOS 1.0 was released.
IBM releases its IBM PC, which runs on DOS.
Commodore ships the VIC-20, which later becomes the world’s most popular
computer costing only $299.95.
Logitech is founded.
Adaptec is founded.
1982
The Intel 80286 processor is announced.
Peter Norton creates Norton Utilities.
Sony releases its first Trinitron monitor.
Sun is incorporated.
Compaq Computer Corp. is founded.
MS-DOS version 1.25 is released.
Adobe is founded.
1983
The IBM XT is first introduced.
The Apple IIe is introduced.
MS-DOS 2.0 was released.
Microsoft Windows was announced November, 1983
1984
ISA is expanded to 16-bit
The 3.5-inch floppy diskette is introduced.
Dell Computer is founded
IBM develops EGA.
Microsoft introduces MS-DOS 3.0 for the IBM PC AT and MS-DOS 3.1 for
networks.
The Tandy 1000 personal computer is introduced.
University of Southern California professor Fred Cohen creates alarm when he warns
the public about computer viruses.
Kings Quest 1: Quest for the crown is released to the public.
MoboCop graduates from High School
Cirrus is founded.
1985
Intel introduces the 80386.
Microsoft and IBM begin collaboration on the next-generation operating system
(OS/2).
Gateway 2000 is founded.
Microsoft Windows 1.0 is shipped.
ATI is founded.
1986

7
http://puntadiamante.blogspot.com by Gerardo Sánchez
MS-DOS 3.2 was released.
1987
Elitegroup Computer Systems (ECS) is established.
The SPARC processor is introduced by Sun.
IBM introduces VGA.
IBM introduces MCA.
MS-DOS 3.3 was released.
Microsoft and IBM release OS/2 1.0.
IBM introduces the PS / 2 personal computer.
IBM sends clone manufactures letters demanding retroactive licensing fees.
1988
EISA is developed as an alternative to MCA.
Intel introduces the 16 MHz 80386SX microprocessor.
Creative Labs introduces the SoundBlaster
MS-DOS 4.0 was released.
MS-DOS 4.01 was released.
1989
Intel releases the 486DX processor.
Asus is founded.
1990
Intel releases the 80386SL processor.
Microsoft releases Windows 3.0
The World, the first commercial Internet dial-up access provider comes online.
Creative Labs introduces the SoundBlaster Pro.
Microsoft and IBM stop working together to develop operating systems.
IBM introduces XGA.
1991
Intel introduces the Intel 486SX
Advanced Micro Devices introduces the Am386DX.
The Enhanced Parallel Port (EPP) is developed by Intel, Xircom and Zenith
Data Systems.
Linux is introduced.
World Wide Web is launched.
Microsoft changes the name of OS/2 to Windows NT.
MS-DOS 5.0 was released.
1992
Intel releases the 486DX2.
Intel introduces the Peripheral Component Interconnect (PCI).
VESA local bus is introduced.
Microsoft and Hewlett Packard develops ECP.
1993
Intel develops PPGA.
Intel releases the Pentium Processor.
IrDA is founded.
The EPA establishes Energy Star.
PowerPC processor for the Apple Power Mac is introduced.
DOOM by IdSoftware was released.
Myst is released.

8
http://puntadiamante.blogspot.com by Gerardo Sánchez
1994
A mathematical flaw in the Intel Pentium is discovered.
Intel releases the IntelDX4 processor.
YAHOO is created
Netscape is founded.
Commodore computers files Bankruptcy.
Microsoft releases its beta for Windows 95.
Rasmus Lerdorf creates PHP.
MS-DOS 6.22 was released.
Microsoft releases Windows 3.11.
1995
Intel releases the new motherboard form factor ATX.
USB standard is released.
Microsoft Releases Windows 95.
Amazon.com is officially opened.
1996
Intel releases the 200 MHz Pentium.
Cyrix ships the 133 MHz Media GX processor.
NEC merges with Packard Bell.
Creative Labs introduces the 3D Blaster card.
1997
Intel introduces the MMX chip.
The Intel Pentium II 233 MHz processor is released.
AMD introduces the K6 processor.
Advanced Graphics Port or AGP design is released.
Cyrix is established.
DVDs go on sale.
Microsoft announces Windows 98.
1998
Intel releases the 266 MHzCeleron processor.
Intel releases the 333, 350, and 400 MHz Pentium II.
AMR is released
Award becomes part of Phoenix
Compaq purchases Digital Equipment Corporation
Hearings open between Microsoft and the U.S. Department of Justice.
Microsoft Windows 98 is officially released.
Apple introduces the iMac.
1999
Intel releases the Pentium III 500 MHz.
AMD releases the Athlon processor.
Cyrix releases the MII processor.
Intel announces the Pentium III processor.
VIA Technologies announces it will acquire Cyrix from National Semiconductor.
NVIDIA introduces the GPU.
2000
CNR is introduced.
AMD introduces the 850 MHz Athlon processor.
Intel begins shipping a 1 GHz processor.

9
http://puntadiamante.blogspot.com by Gerardo Sánchez
Intel introduces the 400, 450, and 500 MHz mobile Celeron processors.
Intel announces the processor code-named "Willamette" will formally be called
Pentium 4.
AMD releases the 1.1 GHz Athlon processor.
Microsoft Windows 2000 is released.
2001
Intel recalls its 1.13 GHz Pentium III processors.
Bill Gates unveils the Xbox.
Microsoft Windows XP home and professional editions are released.

IMPACTO SOCIAL.

El surgimiento de la tarjeta madre tuvo un gran impacto en la sociedad en toso el

mundo pues permite la unión de la CPU, tarjeta de gráficos, tarjeta de sonido,
controlador de IDE/ATA/Serial ATA de disco duro, memoria (RAM), y caso todos los
otros dispositivos en un sistema de computo. Contiene el chipset, que controla el
funcionamiento de el CPU, las ranuras de expansión PCI, ISA y AGP, y (usualmente)
los controladores de IDE/ATA también. La mayoría de los dispositivos que pueden
unirse a una tarjeta madre son unidos via uno o mas ranuras de expansión o
enchufes.

REPERCUSIONES.

En el futuro la tarjeta madre podra evolucionar a otro tipo de tecnología que haga el
mismo trabajo que esta pero con menor cantidad de circuiteria, haciendola mas
pequeña y con una mayor capacidad para tarjetas.

Dimensión Científica y Técnica

FUNCIONALIDAD.
La función principal de una tarjeta madre es permitirnos unir la CPU en un sistema
de computo.

Posibles Usos y Ámbitos de Aplicación.

Aplicación Ejemplo
10
http://puntadiamante.blogspot.com by Gerardo Sánchez
Oficinas En todos estos ámbitos se cuenta con
Escuelas
computadoras por lo cual se cuenta
Hogares
tambien con tarjetas madre para el
funcionamiento de estas.

Utilidad o Frecuencia de Uso con Relación a la Satisfacción de la Necesidad

Este objeto técnico va en proporción directa a la satisfacción de la necesidad que va
en aumento, porque todo ser humano tiene en sus hogares, escuelas, oficinas, etc.,
como mínimo una computadora, pues al tener una computadora es necesario la
tarjeta madre para el funcionamiento correcto de esta.

ESTRUCTURA.
IDENTIFICACIÓN DE LAS PARTES QUE COMPONEN EL OBJETO.
No. PARTE
1 BIOS
2 Ranuras PCI
3 Cache
4 Chipset
5 Conectores teclado, ratón, USB…
6 Conector eléctrico
7 Zócalo ZIF
8 Ranuras DIMM 168c
9 Ranuras SIMM 72c
10 Conectores EIDE (disco duro)
11 Conector disquetera
12 Pila
13 Chipset
14 Ranura AGP
15 Ranuras ISA

11
http://puntadiamante.blogspot.com by Gerardo Sánchez

REPRESENTACION GRAFICA.

12
http://puntadiamante.blogspot.com by Gerardo Sánchez

13
http://puntadiamante.blogspot.com by Gerardo Sánchez
CARACTERISTICAS DE LOS MATERIALES.
Origen de los Materiales.

Materiales Inorg. Org. Renov. No renov. Mineral Vegetal Animal

Aluminio x x x
Plastico x x x
Cobre x x x

PROPIEDADES DE LOS MATERIALES EMPLEADOS.

Propiedades Generales
Las propiedades que dependen de la cantidad total de materia del cuerpo se llaman propiedades
generales; entre ellas están la forma, tamaño, peso, temperatura.

Propiedad Gral Definición Donde se manifiesta

Masa Cantidad de materia contenida en un
cuerpo. Se mide en (Kg)
Volumen Lugar o extensión que ocupa un
cuerpo en el espacio. Se mide en (m3).
El volumen no sólo depende de la
cantidad de materia, sino también de
la temperatura
Peso Fuerza de atracción gravitacional que
la Tierra ejerce sobre todos los
cuerpos. Es proporcional a la masa
Inercia Cualidad que tienen los cuerpos de
preservar el estado, de reposo o
movimiento en línea recta en que se
encuentran hasta que una fuerza
externa actúe sobre ellos
Divisibilidad Propiedad que tienen los cuerpos para
fraccionarse en pedazos cada vez
más pequeños
Porosidad característica de la materia que
consiste en presentar poros o
espacios vacíos
Al pesar la tarjeta madre en una
báscula.
Es el lugar que ocupa la tarjeta
madre en un espacio.
Es la fuerza de atracción
gravitacional que ejerce la tierra
sobre la tarjeta.
Se manifiesta al moverse o cuando
esta en reposo
Muy poco probable que se pudieran
dañar o quebrarse alguna parte con
el trato normal
No hay porosidad porque el
aluminio y el plástico su estructura
atómica es muy densa

PROCESO DE FABRICACION.

Sistemas y Técnicas de Fabricación.

14
http://puntadiamante.blogspot.com by Gerardo Sánchez

Sistema Técnica Donde se manifiesta

Unión Ensamblado Al ensamblar las partes internas y externas de la
tarjeta madre.
Soldado Al soldar las partes electricas de la tarjeta.
Recubrimiento Pintado Se pinta todo el objeto técnico para darle
presentación.
Esmaltado Se cubre con esmalte toda la pintura aplicada para
darle brillo y protección a la pintura
Conformación Doblado Se dobla para dar forma al aluminio y al plástico.

Herramientas utilizadas en la fabricación del objeto.

No Descripción Características Función

Elaborar las partes de la
tarjeta así como
1 Herramientas
ensamblar los
componentes.

FUNCIONAMIENTO.

La información se escribe y se lee por medio de una cabeza magnética de

lectura/escritura alojada en el ensamble del conjunto de la cabeza. Un brazo
actuador que mantiene a este ensamble en su lugar, es posicionado por dos imanes,
uno superior y otro inferior; a estas placas se les llaman "placas magnéticas", y su

15
http://puntadiamante.blogspot.com by Gerardo Sánchez
función es controlar el movimiento del brazo actuador a través de la superficie del
plato.

Dicho movimiento, en sincronía con la rotación del plato, permite a la cabeza de

lectura/escritura acceder a puntos específicos de la superficie magnética.
Las señales que lee o escribe la cabeza, son amplificadas por el preamplificador de
Lectura/escritura mismo que, en conjunto con la bobina actuadora y conectores
asociados, da forma a la "bobina de voz"; cerca de esta se encuentra la palanca de
estacionado. Cuando la unidad es desactivada, esta palanca mantiene a la cabeza
de lectura/escritura en la "zona de aterrizaje", un sitio de seguridad en el plato donde
no se almacena ninguna información.

Todas estas componentes se contienen en un ensamble de base (j) y una cubierta

(k), los cuales son sellados en un ambiente totalmente limpio de esta manera se
aísla el polvo y otros contaminantes que pueden dañar o destruir a la unidad.

Fuerzas y Tipos de Energía que Causan que el Objeto Funcione.

ENERGÍA DEFINICIÓN Donde se manifiesta

MECÁNICA La energía mecánica se Al conectar o desconectar tarjetas.
crea o genera cuando
una fuente externa de
energía alimenta al
dispositivo mecánico y lo
hacer girar, avanzar,
retroceder, etc.
ELECTRICA Se denomina energía La energía que hace que funcione la tarjeta
eléctrica a la forma de madre.
energía que resulta de la
existencia de una
diferencia de potencial
entre dos puntos, lo que
permite establecer una
corriente eléctrica entre
ambos —cuando se los
pone en contacto por
medio de un conductor
eléctrico— y obtener
trabajo.

16
 http://puntadiamante.blogspot.com by Gerardo Sánchez

Principios de la Ciencia
Toda máquina compuesta esta construida por máquinas simples, en este caso son
las siguientes:

Principio Donde se manifiesta

Ley de Ohm La tarjeta madre contiene circuitos eléctricos.

Propuestas de Innovación

Propuesta Posible Aplicación

Mas pequeñas En un futuro las tarjetas madres serán mas pequeñas pues los
CPU también están reduciendo su tamaño.

17
http://puntadiamante.blogspot.com by Gerardo Sánchez

Si te gustó el trabajo realizado y consideras que hay más

personas que les puede servir esto…… Compártelo a otros
amigos dándoles a conocer la siguiente dirección web:

http://Puntadiamante.blogspot.com

o a la página de scribd que es la cuenta de puntadiamante

http://www.scribd.com/people/view/139290-gerardo-s-
nchez-n-jera

Si tienes trabajos similares que quieras compartir puedes

enviarlos a los siguientes correos:

mmassters@yahoo.com.mx

puntadiamantes@yahoo.com.mx

18
