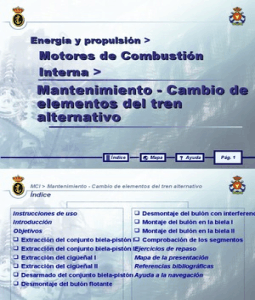

Portada
Energía y propulsión >

Motores de Combustión
Interna >
Mantenimiento - Cambio de
elementos del tren
alternativo
▓ Índice  Mapa  Ayuda Pág. 1

MCI > Mantenimiento - Cambio de elementos del tren alternativo
Índice
Instrucciones de uso  Desmontaje del bulón con interferenc

Introducción  Montaje del bulón en la biela I
Objetivos  Montaje del bulón en la biela II
 Extracción del conjunto biela-pistón I Comprobación de los segmentos
 Extracción del conjunto biela-pistón IIEjercicios de repaso
 Extracción del cigüeñal I Mapa de la presentación
 Extracción del cigüeñal II Referencias bibliográficas
 Desarmado del conjunto biela-pistón Ayuda a la navegación
 Desmontaje del bulón flotante

Instrucciones de uso (1 de 2)
Bienvenido a esta presentación que te guiará por los

contenidos de la sesión.
Si quieres preparar o repasar la lección, lee atentamente

estas instrucciones. Por el contrario, tanto si ya estás
familiarizado con el manejo de los planes de lección
como si eres el profesor que va a impartir la lección,
puedes saltarte las instrucciones de uso e
iniciar la presentación.

Instrucciones de uso (2 de 2)
Para sacar el máximo provecho a esta presentación, lee

el contenido de cada diapositiva y consulta las
referencias bibliográficas.
Consulta las definiciones de las palabras clave en el

glosario de términos.
Finalmente, realiza los ejercicios para comprobar el nivel

de asimilación de la lección. Repasa aquellos puntos
correspondientes a las respuestas erróneas.
Ahora haz clic o pulsa espacio para avanzar.

Introducción
El tren alternativo es el conjunto de mecanismos
encargados de transformar el movimiento alternativo
del pistón en movimiento giratorio del cigüeñal. En
esta presentación se estudiarán los procesos de
mantenimiento del tren alternativo.

Objetivos
Los objetivos que se pretenden alcanzar en esta
presentación son:
 Conocer la secuencia de extracción de los elementos del
tren alternativo.
 Aprender a valorar la necesidad de cambiar elementos
en el tren alternativo.

Extracción del conjunto biela-pistón I
 Anotar la posición del conjunto biela-pistón respecto al

bloque.
 Desmontar el sombrerete de biela del pistón nº 1 y empujar el
conjunto para extraerlo por la parte superior del cilindro, si
fuera preciso, golpear con el mango de un mazo mientras se
recoge el pistón con la otra mano.

Extracción del conjunto biela-pistón II
 Una vez fuera, desmontar los
semicojinetes, marcar su posición
y revisar su estado.
 Montar cada sombrerete en su
biela emparejando los números
que traen marcados lateralmente.
Si no tuvieran marcas, realizarlas
usando un puntero. Proceder al
desmontaje de los demás
conjuntos y ordenarlos
adecuadamente.
 En caso de camisas húmedas
desmontables, extraer el conjunto
biela-pistón con la camisa, marcar
las camisas y anotar su posición
en el bloque.

Extracción del cigüeñal I
 Desmontar el volante de inercia,

marcando previamente su
posición respecto al cigüeñal,
con el fin de conservar el
equilibrado del conjunto.
Algunos volantes solamente
admiten una posición de
montaje.
 Extraer la tapa portarretén en el
extremo del cigüeñal.
 Anotar la posición de los
sombreretes de bancada, y a
continuación, aflojarlos de
forma progresiva y en el orden
indicado, extraerlos uno a uno
con su cojinete.

Extracción del cigüeñal II
 Extraer el cigüeñal y los

cojinetes axiales.
 Desmontar los cojinetes de sus
alojamientos y marcar su
posición.
 Limpiar todas las piezas
desmontadas con un producto
disolvente y secar con aire a
presión. Soplar los conductos
de engrase y comprobar que no
están obstruidos.

Desarmado del conjunto biela-pistón
 Extraer los segmentos con un útil extractor, abriéndolos sólo lo

necesario para evitar su rotura.
 Empezar por el más próximo a la cabeza y terminar por el de engrase.
Anotar la posición de montaje.
 Limpiar los posibles depósitos de carbonilla incrustada en los
alojamientos con herramienta adecuada, también se puede hacer con
un trozo de segmento.
 Anotar la posición de la biela respecto al pistón y proceder a su
desmontaje dependiendo del tipo de acoplamiento.

Desmontaje del bulón flotante
 Extraer los anillos elásticos de seguridad y empujar el bulón,

es posible que aparezca una ligera resistencia, en tal caso,
acoplar un mandril con el diámetro adecuado y golpear con
un mazo, mientras se sujeta el pistón con la mano, nunca
apoyarlo sobre una superficie dura para evitar que se
marque.

Desmontaje del bulón con interferencia en la biela
 En este caso se debe de disponer de
los medios necesarios: una prensa y
un mandril empujador para el
desmontaje y un hornillo o placa
calefactora.
 El desmontaje se efectúa con la
prensa, apoyando el pistón sobre un
soporte en “V” y aplicando presión
sobre el empujador hasta extraer el
bulón.
 En algunos motores es obligatorio el
cambio de pistones cuando se
desmontan, ya que al extraer los
bulones con la prensa quedan
inutilizados por deformación. Una
vez desmontados, ordenar y marcar
todos los elementos.

Montaje del bulón en la biela I
 Para efectuar el montaje es

necesario dilatar el alojamiento
del bulón sobre la biela. Calentar
el pie de la biela sobre una placa
calefactora hasta una
temperatura de 230 ºC. Para
detectar esta temperatura se
coloca sobre el pie de la biela un
trozo de estaño de soldar,
cuando funda el estaño se habrá
conseguido dicha temperatura,
posicionar entonces la biela en el
pistón e introducir el bulón bien
aceitado haciendo presión con la
mano. Actuar con rapidez para
evitar que se enfríe la biela.

Montaje del bulón en la biela II
 Utilizar para esta operación un

mandril de centrado para el
bulón. Situar el pistón en un
soporte provisto de un anillo de
apoyo que haga tope para el
bulón, de forma que éste quede
centrado sobre su alojamiento.
 Asegurarse de la correcta
posición de montaje de la biela
respecto al pistón.

Comprobación de los segmentos
 Medir el espesor de cada segmento

con un micrómetro para comprobar
su desgaste.
 Abertura entre puntas, para ello,
introducir el segmento dentro del
cilindro y empujarlo con la cabeza
del pistón para lograr una posición
horizontal. Tomar la medida de la
abertura con una galga.
 Holgura axial del segmento en su
caja, para ello, montarlos en sus
alojamientos, o simplemente
introducirlos en sus ranuras y
medir el juego con una galga.

Ejercicio de repaso (1 de 4)
¿Cuál es la secuencia de extracción del conjunto biela-

pistón? (haz clic en la respuesta correcta)
Anotar la posición respecto al Desmontar el volante de inercia,
bloque. marcando su posición.
Desmontar el sombrerete de
Extraer la tapa portarretén.
biela 1 y empujar el conjunto para
extraerlo. Anotar la posición de los
Desmontar los semicojinetes, sombreretes de bancada, aflojarlos
marcar su posición y revisar su y extraerlos en el orden indicado.
estado.
Extraer el cigüeñal y los
Montar cada sombrerete en su
cojinetes axiales.
biela.
Proceder al desmontaje de los Desmontar los cojinetes de sus
demás conjuntos y ordenarlos alojamientos y marcar su posición.
adecuadamente.

Feedback
No es correcto. La secuencia señalada, no es la de

extracción del conjunto biela-pistón.
Haz clic en Volver e inténtalo de nuevo.
 Volver ▓ Índice  Mapa  Ayuda Pág. 18

Feedback
Correcto. Recuerda además que, en el caso de la

extracción de un conjunto biela-pistón de un cilindro con
camisas húmedas desmontables, extraer el conjunto
biela-pistón con la camisa, marcar las camisas y anotar
su posición en el bloque.
Pulsa espacio o haz clic para continuar.

¿Cuál es la secuencia de extracción del cigüeñal? (haz

clic en la respuesta correcta)
Anotar la posición respecto al Desmontar el volante de inercia,
bloque. marcando su posición.
Desmontar el sombrerete de
Extraer la tapa portarretén.
biela 1 y empujar el conjunto para
extraerlo. Anotar la posición de los
Desmontar los semicojinetes, sombreretes de bancada, aflojarlos
marcar su posición y revisar su y extraerlos en el orden indicado.
estado.
Extraer el cigüeñal y los
Montar cada sombrerete en su
cojinetes axiales.
biela.
Proceder al desmontaje de los Desmontar los cojinetes de sus
demás conjuntos y ordenarlos alojamientos y marcar su posición.
adecuadamente.

Feedback

extracción del cigüeñal.

Feedback
Correcto. Ten presente que una vez extraído el cigüeñal,

se deben limpiar todas las piezas desmontadas con un
producto disolvente y secar con aire a presión. Soplar
los conductos de engrase y comprobar que no están
obstruidos.

¿Cuál es la secuencia de desarmado del conjunto biela-

pistón? (haz clic en la respuesta correcta)
Extraer los segmentos, Extraer los anillos elásticos de

abriéndolos sólo lo necesario para seguridad.
evitar su rotura. Empujar el bulón.
Anotar la posición de montaje. Acoplar un mandril con el
Limpiar los posibles depósitos diámetro adecuado y golpear con
de carbonilla. un mazo.
Anotar la posición de la biela. Nunca apoyarlo sobre una

superficie dura para evitar que se
Desmontar dependiendo del
marque.
tipo de acoplamiento.

Feedback

desarmado del conjunto biela-pistón.

Feedback
Correcto. El proceso de desarmado del conjunto biela-

pistón es:
 Extraer los segmentos con un útil extractor, abriéndolos
sólo lo necesario para evitar su rotura.
 Empezar por el más próximo a la cabeza y terminar por
el de engrase. Anotar la posición de montaje.
 Limpiar los posibles depósitos de carbonilla incrustada
en los alojamientos con herramienta adecuada, también
se puede hacer con un trozo de segmento.
 Anotar la posición de la biela respecto al pistón y
proceder a su desmontaje dependiendo del tipo de
acoplamiento.

¿Cuál es la secuencia de desmontaje del bulón flotante?

(haz clic en la respuesta correcta)
Extraer los segmentos, Extraer los anillos elásticos de

abriéndolos sólo lo necesario para seguridad.
evitar su rotura. Empujar el bulón.
Anotar la posición de montaje. Acoplar un mandril con el
Limpiar los posibles depósitos diámetro adecuado y golpear con
de carbonilla. un mazo.
Anotar la posición de la biela. Nunca apoyarlo sobre una

superficie dura para evitar que se
 Desmontar dependiendo del
marque.
tipo de acoplamiento.

Feedback

desmontaje del bulón flotante.

Feedback
Correcto. La secuencia de desmontaje del bulón flotante

es:
 Extraer los anillos elásticos de seguridad y empujar el
bulón, es posible que aparezca una ligera resistencia, en
tal caso, acoplar un mandril con el diámetro adecuado y
golpear con un mazo, mientras se sujeta el pistón con la
mano, nunca apoyarlo sobre una superficie dura para
evitar que se marque.

Mapa de la presentación
Biela-pistón Cigüeñal Bulón Segmentos
Extracción Desarmado Extracción Desmontaje Montaje Comprobación
Desde este mapa puedes ir a las distintas diapositivas de la presentación, haciendo clic en la
caja con el concepto correspondiente.

Referencias bibliográficas
BIBLIOGRAFÍA:
 Motores Diesel. Edgar J. Kates / William E. Luck.
 Motores. Santiago Sanz Acebes.

Fin de la presentación
Aquí finaliza esta presentación. Puedes repasar cualquier
aspecto de la misma, si así lo deseas. En caso contrario,
haz clic o pulsa espacio para terminar.

Glosario de términos
Acoplamiento:
Acoplamiento Dispositivo que sirve para unir los
extremos de dos ejes.
Camisa húmeda:
húmeda Revestimiento interior del cilindro, por
el que se deslizan los pistones, se llama húmeda cuando
su superficie exterior está en contacto directo con el
agua refrigerante.
Galga:
Galga Herramienta que sirve para comprobar la
dimensión o forma de una pieza.
Volante:
Volante Pieza con forma de disco de gran peso, que por
la inercia de su giro suaviza y regulariza el giro del
motor.

Ayuda a la navegación
NAVEGACIÓN BÁSICA OTRAS OPCIONES
Clic o espacio – Avanzar. Durante la presentación con

RePág – Retroceder. diapositivas, pulsa F1 para obtener
Esc – Terminar. Ayuda.
NAVEGACIÓN AVANZADA
1. Para desplazarse por las

diapositivas de la presentación
de manera aleatoria, haz clic con
el botón derecho del ratón y
selecciona la opción del menú Ir
> Explorador de diapositivas.
2. En la ventana del Explorador

de diapositivas, selecciona una
diapositiva en el campo Título de
las diapositivas: y haz clic en Ir a.

Motores de Combustión Interna 20 Mantenimiento - Cambio de e

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

Motores de Combustión Interna 20 Mantenimiento - Cambio de e

Uploaded by

Copyright:

Available Formats

Portada

Energía y propulsión >

▓ Índice  Mapa  Ayuda Pág. 1

Instrucciones de uso  Desmontaje del bulón con interferenc

▓ Índice  Mapa  Ayuda Pág. 2

Bienvenido a esta presentación que te guiará por los

Si quieres preparar o repasar la lección, lee atentamente

▓ Índice  Mapa  Ayuda Pág. 3

Para sacar el máximo provecho a esta presentación, lee

Consulta las definiciones de las palabras clave en el

Finalmente, realiza los ejercicios para comprobar el nivel

Ahora haz clic o pulsa espacio para avanzar.

▓ Índice  Mapa  Ayuda Pág. 4

El tren alternativo es el conjunto de mecanismos

encargados de transformar el movimiento alternativo

del pistón en movimiento giratorio del cigüeñal. En

esta presentación se estudiarán los procesos de

mantenimiento del tren alternativo.

▓ Índice  Mapa  Ayuda Pág. 5

Los objetivos que se pretenden alcanzar en esta

 Conocer la secuencia de extracción de los elementos del

 Aprender a valorar la necesidad de cambiar elementos

▓ Índice  Mapa  Ayuda Pág. 6

 Anotar la posición del conjunto biela-pistón respecto al

▓ Índice  Mapa  Ayuda Pág. 7

▓ Índice  Mapa  Ayuda Pág. 8

 Desmontar el volante de inercia,

▓ Índice  Mapa  Ayuda Pág. 9

 Extraer el cigüeñal y los

▓ Índice  Mapa  Ayuda Pág. 10

 Extraer los segmentos con un útil extractor, abriéndolos sólo lo

▓ Índice  Mapa  Ayuda Pág. 11

 Extraer los anillos elásticos de seguridad y empujar el bulón,

▓ Índice  Mapa  Ayuda Pág. 12

▓ Índice  Mapa  Ayuda Pág. 13

 Para efectuar el montaje es

▓ Índice  Mapa  Ayuda Pág. 14

 Utilizar para esta operación un

▓ Índice  Mapa  Ayuda Pág. 15

 Medir el espesor de cada segmento

▓ Índice  Mapa  Ayuda Pág. 16

¿Cuál es la secuencia de extracción del conjunto biela-

▓ Índice  Mapa  Ayuda Pág. 17

No es correcto. La secuencia señalada, no es la de

Haz clic en Volver e inténtalo de nuevo.

 Volver ▓ Índice  Mapa  Ayuda Pág. 18

Correcto. Recuerda además que, en el caso de la

Pulsa espacio o haz clic para continuar.

▓ Índice  Mapa  Ayuda Pág. 19

¿Cuál es la secuencia de extracción del cigüeñal? (haz

▓ Índice  Mapa  Ayuda Pág. 20

No es correcto. La secuencia señalada, no es la de

Haz clic en Volver e inténtalo de nuevo.

 Volver ▓ Índice  Mapa  Ayuda Pág. 21

Correcto. Ten presente que una vez extraído el cigüeñal,

Pulsa espacio o haz clic para continuar.

▓ Índice  Mapa  Ayuda Pág. 22

¿Cuál es la secuencia de desarmado del conjunto biela-

Extraer los segmentos, Extraer los anillos elásticos de

Anotar la posición de la biela. Nunca apoyarlo sobre una

▓ Índice  Mapa  Ayuda Pág. 23

No es correcto. La secuencia señalada, no es la de

Haz clic en Volver e inténtalo de nuevo.
