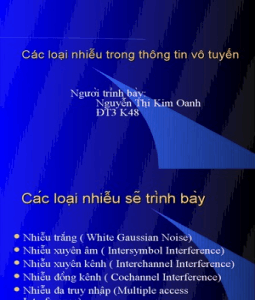

Các loại nhiễu trong thông tin vô tuyến

Người trình bày:

Nguyễn Thị Kim Oanh
ĐT3 K48
 Các loại nhiễu sẽ trình bày

 Nhiễu trắng ( White Gaussian Noise)

 Nhiễu xuyên âm ( Intersymbol Interference)
 Nhiễu xuyên kênh ( Interchannel Interference)
 Nhiễu đồng kênh ( Cochannel Interference)
 Nhiễu đa truy nhập (Multiple access
Interference)
1.White Gaussian Noise
 Nhiễutrắng là quá trình xác xuất có mật độ phổ
công suất phẳng( không đổi ) trên toàn bộ dải tần
1.White Gaussian Noise
 Quiluật phân bố xác xuất của nhiễu trắng
tuân theo hàm phân bố Gaussian:
x2
1 −
y= e σ2
σ 2π
Phân bố Gaussian
Nguồn nhiễu trắng
 Nhiễu sinh ra do sự chuyển động nhiệt của
các điện tử trong các linh kiện bán dẫn
 Những âm thanh như tiếng gió, tiếng nước
cũng là những nguồn nhiễu trắng
 Các vấn đề như thời tiết, con người
2. Nhiễu xuyên âm ( Intersymbol
Inteference)
 Dải thông tuyệt đối của các xung nhiều
mức đỉnh phẳng là vô hạn. Nếu các xung
này được lọc không đúng khi chúng truyền
qua một hệ thống thông tin thì chúng sẽ
trải ra trên miền thời gian và xung cho mỗi
kí hiệu sẽ chèn vào các khe thời gian bên
cạnh gây ra nhiễu giữa các kí hiệu (ISI)
2. Nhiễu xuyên âm ( Intersymbol
Inteference)
2. Nhiễu xuyên âm ( Intersymbol
Inteference)
 Để giảm nhiễu xuyên âm người ta phải làm
thế nào hạn chế dải thông mà vẫn không gây
ra ISI
 Khi dải thông bị giới hạn, xung sẽ có đỉnh
tròn thay vì đỉnh phẳng
 Một trong những phương pháp để loại bỏ
nhiễu ISI là dùng bộ lọc cos nâng và bộ lọc
ngang ép không (phương pháp Nyquist I)
Nhiễu xuyên kênh ( Interchannel
Interference)
 Gây ra do các thiết bị phát trên các kênh kề nhau
Nhiễu xuyên kênh ( Interchannel
Interference)
 Thường xảy ra do tín hiệu truyền trên kênh
vô tuyến bị dịch tần gây can nhiễu sang
các kênh kề nó
 Để loại bỏ nhiễu xuyên kênh người ta phải
có khoảng bảo vệ (guard band ) giữa các
dải tần
Nhiễu đồng kênh ( Cochannel
Interference)
 Gây ra do 2 cell phát cùng 1 tần số trong 1 mạng
giao thoa với nhau
Nhiễu đồng kênh ( Cochannel
Interference)
 Thường gặp trong hệ thống thông tin di
động số cellular, trong đó có tăng hiệu suất
sử dụng phổ bằng cách sử dụng lại tần số
Giải pháp khắc phục
 Không thể dùng bộ lọc để loại bỏ giao thoa
này
 Chỉ có thể tối thiểu hóa nhiễu đồng kênh
bằng cách thiết kế mạng cellular phù hợp
 Tức là thiết kế sao cho các cell trong mạng
có sử dụng cùng nhóm tần số không ảnh
hưởng tới nhau=>khoảng cách các cell
cùng tần số phải đủ lớn
Nhiễu đa truy nhập (Multiple
access Interference)
 Lànhiễu gây ra do các tín hiệu của các user giao
thoa với nhau
TDMA
 Trong TDMA là sự giao thoa của các tín
hiệu ở khe thời gian này với khe thời gian
khác do sự không hoàn toàn đồng bộ gây
ra
 Người ta phải có khoảng bảo vệ (guard
time) để giảm xác suất người dùng bị giao
thoa nhưng cũng đồng thời làm giảm hiệu
suất sử dụng phổ
FDMA
 Các hiệu ứng Doppler làm dịch phổ tần số
dẫn đến có sự giao thoa giữa các dải tần
con
 Guard band để giảm xác xuất giao thoa
giữa các kênh kề nhau =>giảm hiệu suất
sử dụng phổ
CDMA
 Trong CDMA người ta sử dụng tính trực giao của
mã nên hầu như không có nhiễu giữa các user
 DS-CDMA

b(t ) s (t )

c(t ) 2 P cos (ωc t )

∞
b(t ) = ∑b p ( t − iT )
i =−∞
i T

s (t ) = 2 Pb(t )c(t ) cos( ω c t )

∞
c(t ) = ∑c j pTc ( t − jTc )
j =−∞
 DS-CDMA
+1
b(t )

c(t ) = + 1 − 1 − 1 + 1 −1
+1
b(t )c(t )

−1

s (t )
 DS-CDMA

s (t ) r (t )

n(t )

T
Ζ > 0 ⇒ b = +1
r (t ) ∫dt
0
Ζ < 0 ⇒ b = −1
c (t ) 2 P cos (ωc t )
 DS-CDMA
r (t ) = b(t )c (t ) 2 P cos (ωc t ) + n(t )
T

∫ r (t )c(t ) cos (ω t ) dt =
0
c

T T

∫ b (t ) c (t ) c (t ) 2 P cos 2
(ωct ) dt + ∫ n(t )c(t ) cos (ωct ) dt
0 T 0

= ∫ b(t ) 2 P cos 2 (ωc t ) dt +η

0
T
P
=
20∫ b(t ) dt +η b(t ) ∈{+1,−1}
 Multiple Access Interference

i
s1 (t ) si (t ) s K (t ) r (t ) = s1 ( t ) + s2 ( t ) + ... s K ( t ) + n(t )

r (t ) = ∑ 2 Pj b j ( t ) c j ( t ) cos (ωcj t ) + n(t )

K

j =1

T
Z = ∫ r (t )ci(t ) cos (ωc t ) dt
i
0
 Multiple Access Interference
T
Z = ∫ r (t )ci (t ) cos (ωc t ) dt
i
0
K
T

Z = ∫ ∑ 2 Pj b j ( t )c j (t ) cos ( ω c t ) + n(t )c(t ) cos( ω c t ) dt
i 0  j =1 i
T K
Z = ∫ b(t )c(t )c(t ) cos 2 ( ω c t ) dt + ∑ I j + η
i i i i j =1, j ≠ i
0
T K
Z = P / 2 ∫ b(t )dt + ∑ I j + η
i i 0i j =1, j ≠i
 T K
Z = P / 2 ∫ b(t )dt + ∑ I j + η
i i 0i j =1, j ≠i

T
MAI = I j = ∫ 2 Pj b j (t )c j (t )c(t ) cos 2 (ω c t )dt
i
T 0

If ∫ c j (t )ci(t )dt = 0 Then MAI = 0

0
 Để khử MAI người ta thường dùng các
phương pháp trực giao nhưng trên thực tế
không thể có sự trực giao hoàn toàn.
 Do đó MAI vẫn tồn tại trong các hệ thống
đa truy nhập
Mời các bạn tham gia thảo luận
và góp ý
