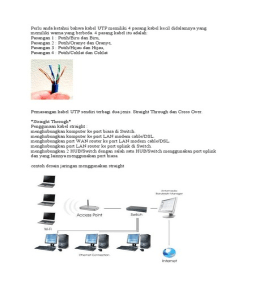

Perlu anda ketahui bahwa kabel UTP memiliki 4 pasang kabel kecil didalamnya yang

memiliki warna yang berbeda. 4 pasang kabel itu adalah:

Pasangan 1 : Putih/Biru dan Biru,
Pasangan 2 : Putih/Oranye dan Oranye,
Pasangan 3 : Putih/Hijau dan Hijau,
Pasangan 4 : Putih/Coklat dan Coklat

Pemasangan kabel UTP sendiri terbagi dua jenis. Straight Through dan Cross Over.

*Straight Through*
Penggunaan kabel straight :
menghubungkan komputer ke port biasa di Switch.
menghubungkan komputer ke port LAN modem cable/DSL.
menghubungkan port WAN router ke port LAN modem cable/DSL.
menghubungkan port LAN router ke port uplink di Switch.
menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink
dan yang lainnya menggunakan port biasa.

contoh desain jaringan menggunakan straight

Konfigurasi masing-masing PC
PC 0 : 192.168.0.10
PC 1 : 192.168.0.11
PC 2 : 192.168.0.12
PC 3 : 192.168.0.13
PC 4 : 192.168.0.14
dst.

Langkah-langkah mengkonfigurasi jaringan di windows xp:

1. Klik gandalah My Computer. Muncul jendela My Computer.
2. Klik gandalah icon control panel. Muncul jendela control panel
3. Klik gandalah Network and Internet Connections. Muncul kotak dialog Network and
Internet Connections.
4. Klik gandalah Network Connections.
5. Klik kanan Local Area Connection
6. Pilih Properties
7. Tampak sejumlah komponen jaringan pada kotak daftar the connection uses the following
items.
8. Pilih Internet Protocol (TCP/IP)
9. Klik Propertieas.
10. Muncul kotak dialog Internet Protocol (TCP/IP) Properties.
11. Klik tombol pilihan Use the following IP address. Cantumkan angka-angka berikut ini:
IP address : 198.168.0.1
Subnet mask : 255.255.255.0
gateway dan dns berfungsi untuk jaringan agar bisa sharing internet, tanpa isi gteway dan dns
kita tetap bisa share data dan printer tapi ga bisa internetan.
jika ip mau share internet cara termudah adsl aktipkan dhcp, terus pilih ip automatic
Kliklah tombol perintah OK. Kembali kekotak dialog local area Connection
12. kliklah tombol OK.

klo di windows vista/ 7, conection center pilih local area connection, proporties lalu setting
ipv4

susunan warna kabel

ujung A = ujung B

ujung A
ujung B

Lebih detailnya
*Cross Over*
Penggunaan kabel crossover :
menghubungkan 2 buah komputer secara langsung (PC to PC)
menghubungkan 2 buah HUB/Switch menggunakan port biasa diantara kedua HUB/Switch.
(hub/switch to hub/switch)

contoh disain cross

Konfigurasi masing-masing IP adrres PC
PC 0 : 192.168.0.1
PC 1 : 192.168.0.2

susunan kabelnya
ujung A tidak = ujung B
Ujung A

Ujung B
lihat detailnya
tes koneksi dengan ping
Alat yang di perlukan untuk membuat kabel :

crimping tool

Konektor RJ45
contoh switch 8 port

lan tester
