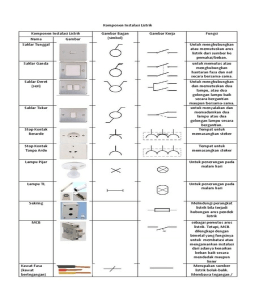

Komponen Instalasi Listrik

Komponen Instalasi Listrik Gambar Bagan Gambar Kerja Fungsi

Nama Gambar (simbol)
Saklar Tunggal Untuk menghubungkan
atau memutuskan arus
listrik dari sumber ke
pemakai/beban.
Saklar Ganda untuk memutus atau
menghubungkan
hantaran fasa dan nol
secara bersama-sama.
Saklar Deret Untuk menghubungkan
(seri) dan memutuskan dua
lampu, atau dua
golongan lampu baik
secara bergantian
maupun bersama-sama.
Saklar Tukar untuk menyalakan dan
memadamkan dua
lampu atau dua
golongan lampu secara
bergantian.
Stop Kontak Tempat untuk
Berarde memasangkan steker

Stop Kontak Tempat untuk

Tanpa Arde memasangkan steker

Lampu Pijar Untuk penerangan pada

malam hari

Lampu TL Untuk penerangan pada

malam hari

Sekring Melindungi perangkat

listrik bila terjadi
hubungan arus pendek
listrik
MCB sebagai pemutus arus
listrik. Tetapi, MCB
dilengkapi dengan
bimetal yang fungsinya
untuk membatasi atau
mengamankan instalasi
dari adanya kenaikan
beban baik secara
mendadak maupun
linier
Kawat Fasa Merupakan sumber
(kawat listrik bolak-balik.
bertegangan) Membawa tegangan /
 listrik dari pembangkit
tenaga listrik
Kawat nol Sebagai acuan tegangan
(kawat tak nol., yang biasanya
bertegangan) disambungkan ke tanah
di pembangkit tenaga
listrik
Kawat arde Sabagai kabel
(pembumian pengaman yang
atau ground) biasanya disambungkan
ke badan (chassis) alat-
alat listrik di rumah
untuk memastikan
bahwa pemakai alat
tersebut tidak akan
mengalami kejutan
listrik
