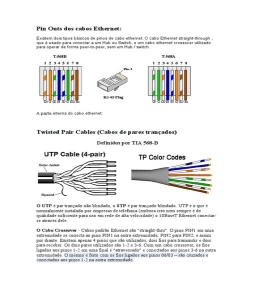

Pin Outs dos cabos Ethernet:

Existem dois tipos básicos de pinos de cabo ethernet. O cabo Ethernet straight-through ,
que é usado para conectar a um Hub ou Switch, e um cabo ethernet crossover utilizado
para operar de forma peer-to-peer, sem um Hub / switch.

A parte interna do cabo ethernet:

Twisted Pair Cables (Cabos de pares trançados)

Definidos por TIA 568-B



O UTP é par trançado não blindado, o STP é par trançado blindado. UTP é o que é
normalmente instalado por empresas de telefonia (embora isso nem sempre é de
qualidade suficiente para uso em rede de alta velocidade) o 10BaseT Ethernet conectar-
se através dele.

O Cabo Crossover - Cabos padrão Ethernet são "straight-thru". O pino PIN1 em uma
extremidade se conecta ao pino PIN1 na outra extremidade, PIN2 para PIN2, e assim
por diante. Existem apenas 4 pinos que são utilizados, dois fios para transmitir e dois
para receber. Os dois pares utilizados são 1-2 e 3-6. Com um cabo crossover, os fios
ligados aos pinos 1-2 em uma final é "atravessado" e conectados aos pinos 3-6 na outra
extremidade. O mesmo é feito com os fios ligados aos pinos 06/03 – são cruzados e
conectados aos pinos 1-2 na outra extremidade.
Porque os Twists? (Ruído e cancelamento de crosstalk)
É extremamente importante que cada par seja trançado em conjunto para a duração do
comprimento do cabo. Em baixas frequências esse não é um problema, mas em altas-
frequências, o ruído e a interferência torna-se um grande problema:

• Ruído – indutância estranha, capacitância e sinais electromagnéticos do mundo

exterior

• Crosstalk (Interferência) – quando os fios são colocados lado a lado, os dados reais de
viajar através delas causam pequenos sinais electromagnéticos externos, que interferem
ao fio adjacente. Isso é chamado de interferência.
Essas altas-frequências indesejadas têm um efeito ruidoso igual em ambos os fios na
mesma direcção (polaridade). Verificou-se que por torção (Twist) os fios juntos, a
polaridade eletromagnética dos sinais indesejados são enviusados. Isto tem um efeito de
cancelamento. Quanto mais torções tiverem por polegada de fio, melhor o efeito do
cancelamento!
O Jack RJ-45
A maioria dos cabos de par trançado (twisted) são compostos de 4 pares de cores, e
terminando em um conector RJ-45 conector que tem 8 fios de cobre:



STP (Par trançado blindado) (Sheilded Twisted Pair)

STP é geralmente usado para redes Token-Ring, onde é comummente chamado de IBM
Tipo 1 (ou 2, 3, 6, 8, etc), porém existem vários fabricantes de equipamento de Ethernet
e interfaces Ethernet que suporte mais de STP.

TIA EIA/568-A e 568-B Esquemas de cor (par

trançado)
Há duas sequências de fiação, onde os fios e os códigos de cores são compatíveis com
os pinos do RJ-45.

 Preferenciais - TIA / EIA 568-A

 Opcional – TIA / EIA 568-B (vem do antigo padrão AT & T 258A)

Tomada RJ45 – Não conectadas.
Os pares ethernet de Enviar/Receber 2 e 3 estão em posições invertidas – em ambos os
casos:
• Par 2 = branco/laranja e laranja
• Par 3 = branco/verde e verde
NOTA: a TIA / EIA chama o padrão do segundo par de fio 2 a laranja/branco - mas é
mostrado como laranja para identificá-lo mais fácil. Além disso, muitos fabricantes
realmente usar fio laranja em vez de laranja / branco. O mesmo é verdadeiro para o fio
verde sólido

O esquema de cores preferido Par de 4-5 foi sempre utilizado para voz, a maioria dos
edifícios usam cabos separados para dados e voz. Portanto, para Ethernet, 4-5 e 7-8 não
são normalmente utilizados. Os pares de Ethernet de transmissão/recepção de dados são
1-2 e 3-6.
NOTA: todos os pares têm o primeiro fio branco com cores primárias - excepto para o
par de voz, que o primeiro fio com cores primárias azul!
 TIA EIA / 568 – esquema de cores
Pares de transmissão/recepção indicados para DTE – DCE será revertida!

Estrutura Interna do cabo e Codificação de cores

RJ45 Plug and Jack Pin Out

O padrão de esquema do cabo Straight-Through (Direito) de cablagem (ambos os
lados são iguais):

Wire Wire 10Base-T Signal

RJ45 Pin 1000Base-T
Color Diagram 100Base-TX
# Signal
(T568A) (T568A) Signal
1 White/Green Transmit+ BI_DA+

2 Green Transmit- BI_DA-

3 White/Orange Receive+ BI_DB+

4 Blue Unused BI_DC+

5 White/Blue Unused BI_DC-

6 Orange Receive- BI_DB-

7 White/Brown Unused BI_DD+

8 Brown Unused BI_DD-

Cabo Ethernet (Direito) Pin Out para T568A

Wire Wire 10Base-T Signal

RJ45 Pin 1000Base-T
Color Diagram 100Base-TX
# Signal
(T568B) (T568B) Signal
1 White/Orange Transmit+ BI_DA+

2 Orange Transmit- BI_DA-

3 White/Green Receive+ BI_DB+

4 Blue Unused BI_DC+

5 White/Blue Unused BI_DC-

6 Green Receive- BI_DB-

7 White/Brown Unused BI_DD+

8 Brown Unused BI_DD-

Cabo Ethernet (Direito) Pin Out para T568B

Diagrama de fiação Crossover Cable (T568B):

RJ45 Pin # Wire Diagram RJ45 Pin # Wire Diagram End

(END 1) Color End #1 (END 2) Color #2
1 White/Orange 1 White/Green

2 Orange 2 Green

3 White/Green 3 White/Orange

4 Blue 4 White/Brown

5 White/Blue 5 Brown

6 Green 6 Orange

7 White/Brown 7 Blue

8 Brown 8 White/Blue

Cabo Ethernet crossover (Cruzado) Pin Out

A descrição a seguir mostra a fiação em ambas as extremidades (conectores RJ45 macho) do

cabo cruzado. Nota: O diagrama abaixo mostra cruzamento de todos os 4 pares e permite a
utilização de cat3/4 cabos com 100m LANs (100BASE-T4). Pares 4,5 e 7,8 não precisam ser
cruzados na fiação 100BASE-TX.

Cabo Ethernet Crossover (Cruzado) Pin Outs

O cabo ethernet crossover é adequado para operação 1000Base-T, todos os 4 pares são
cruzados.

Teoria Basica:

Ao olhar para uma rede Ethernet UTP T-568A cabo-direito, em linha recta e um
cabo Ethernet cruzado com uma extremidade T-568B, vemos que os TX
(transmissor) estão conectados aos correspondentes pinos RX (receptor), mais (+)
com mais e menos (-) com menos.
Repara que os pares de fios azul e castanho nos pinos 4, 5, 7 e 8 não são
utilizados em qualquer padrão ou não necessários em 100BASE-TX.

T-568A Straight-Through Ethernet Cable

O padrão T-568A é usado nas instalações de rede.

T-568B Straight-Through (Direito) Cabo Ethernet

Tanto a T-568A e 568B-T cabo padrão Straight-through (Direito) são usados na

maioria das vezes nas conexões Ethernet.
RJ-45 Cabo Ethernet Crossover (Cruzado)
Para conectar dois dispositivos Ethernet directamente juntos sem um Hub ou
conectar dois Hubs juntos, precisará usar um cabo Crossover (Cruzado).

Uma boa maneira de lembrar como fazer um cabo Ethernet Crossover é conectar
um lado usando o padrão T-568A e do outro lado usando o padrão T-568B. Outra
maneira de lembrar o código de cores é simplesmente mudar o conjunto de cabos
Verde no lugar com o conjunto de fios Laranja. Troca o Verde sólido com o Laranja
sólido, e mudar o verde/branco com o laranja/branco.

Power over Ethernet (PoE) (Energia Atravez da Internet):

Power over Ethernet (PoE) tem sido implementado em muitas variações antes IEEE
802.3af padronizado. 802.3af especifica a capacidade de fornecer um ponto de
extremidade com 48V DC 350mA ou até 16.8 W. O ponto final deve ser capaz de receber
energia em ambos os pares de dados [Modo A] (muitas vezes chamado phantom power)
ou os pares não utilizados [Modo B] No 100BASE-TX. PoE pode ser usado com qualquer
configuração Ethernet, incluindo 10Base-T, 100Base-TX e 1000Base-T. Energia é
fornecida somente quando um endpoint PoE válido é detectado por meio de uma sonda de
baixa tensão para procurar a presença de PoE (Energia) na extremidade. PoE é
normalmente fornecido em uma das duas maneiras, ou o host switch de ethernet fornece a
potência, ou um dispositivo midspan está conectado entre o comutador e o switch e
fornece a energia.

10Base-T Signal
RJ45 Pin Wire Color Wire Diagram
100Base-TX PoE
# (T568A) (T568A)
Signal
1 White/Green Transmit+ Mode A +

2 Green Transmit- Mode A +

3 White/Orange Receive+ Mode A -

4 Blue Unused Mode B +

5 White/Blue Unused Mode B +

 10Base-T Signal
RJ45 Pin Wire Color Wire Diagram
100Base-TX PoE
# (T568A) (T568A)
Signal
6 Orange Receive- Mode A -

7 White/Brown Unused Mode B -

8 Brown Unused Mode B -

Sumario Padrao

As normas de vários podroes pode ficar um pouco complicado e confuso. Esta é a nossa
tentativa de fornecer uma visão geral rápida.

Padrao Pares requeridos 10M 100M 1000M Notas

10base-T 2 (1/2 and 3/6) yes yes no 100m suporta, so se estiver a corer
cat 3/4

100base-TX 2 (1/2 and 3/6) yes yes no 100m suporta, so se estiver a corer
cat 3/4

100base-T4 4 (1/2, 3/6, 4/5 and yes yes yes

7/8)

1000base-T 4 (1/2, 3/6, 4/5 and yes yes yes Funcionalidade identical ao
7/8) 100base-T4

Cabo Direto 10base (PC ao HUB / SWITCH)

10baseT cabo cruzado (PC para PC ou um HUB para HUB)
Cabo Direto 100baseT (PC ao HUB / SWITCH)
100baseT cabo cruzado (PC para PC ou um HUB para HUB)
