nas Convencionales.

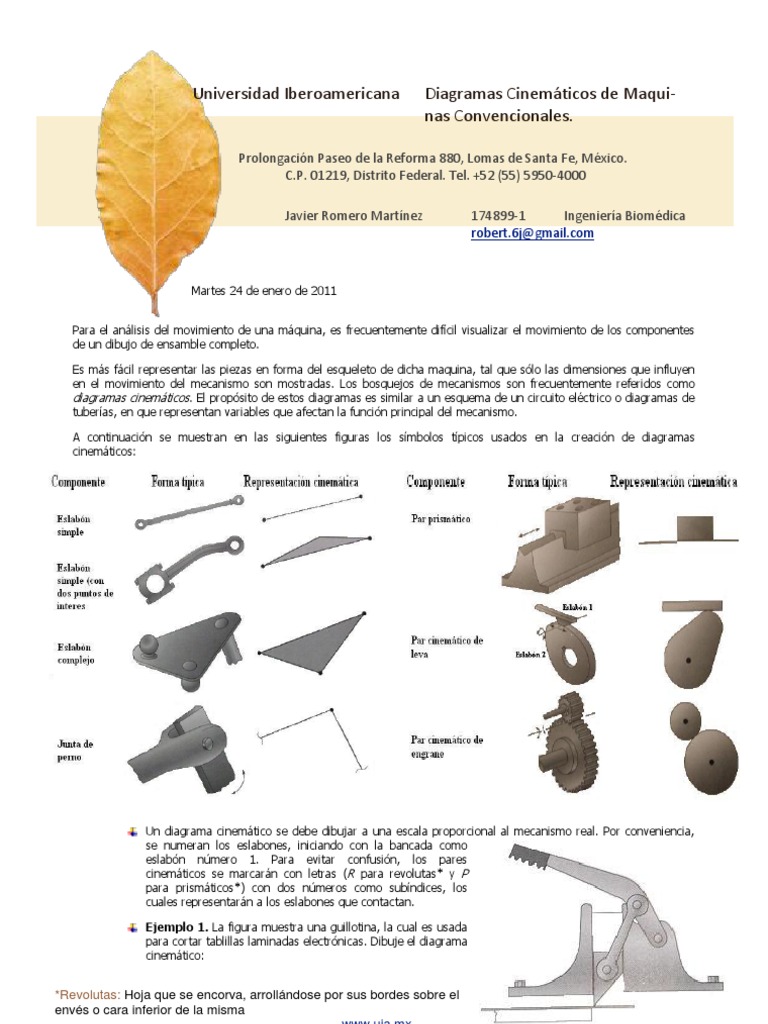

Para el análisis del movimiento de una máquina, es frecuentemente difícil visualizar el movimiento de los componentes
de un dibujo de ensamble completo.
Es más fácil representar las piezas en forma del esqueleto de dicha maquina, tal que sólo las dimensiones que influyen
en el movimiento del mecanismo son mostradas. Los bosquejos de mecanismos son frecuentemente referidos como
diagramas cinemáticos. El propósito de estos diagramas es similar a un esquema de un circuito eléctrico o diagramas de
tuberías, en que representan variables que afectan la función principal del mecanismo.
A continuación se muestran en las siguientes figuras los símbolos típicos usados en la creación de diagramas
cinemáticos:
Un diagrama cinemático se debe dibujar a una escala proporcional al mecanismo real. Por conveniencia,
se numeran los eslabones, iniciando con la bancada como
eslabón número 1. Para evitar confusión, los pares
cinemáticos se marcarán con letras (R para revolutas* y P
para prismáticos*) con dos números como subíndices, los
cuales representarán a los eslabones que contactan.
Diagrama Cinemático de la
guillotina presentada
anteriormente:
Con dichos planos esquematizados tanto los ingenieros como los usuarios que trabajen con ma-
quinaria y etc. Se pueden facilitar el trabajo y su comprensión.
Bibliografía:
Diagramas Cinemáticos, Scribd.com. Lunes 24 de Enero del 2011.
<http://www.scribd.com/doc/38788631/Diagramas-cinematicos>
