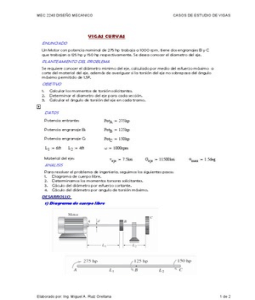

MEC 2240 DISEÑO MECANICO CASOS DE ESTUDIO DE VIGAS

VIGAS CURVAS
ENUNCIADO
Un Motor con potencia nominal de 275 hp trabaja a 1000 rpm, tiene dos engranajes B y C
que trabajan a 125 hp y 150 hp respectivamente. Se desea conocer el diametro del eje.
PLANTEAMIENTO DEL PROBLEMA
Se requiere conocer el diámetro minimo del eje, calculado por medio del esfuerzo máximo a
corte del material del eje, además de averiguar si la torsión del eje no sobrepasa del ángulo
máximo permitido de 1.5º.
OBJETIVO
1. Calcular los momentos de torsión solicitantes.
2. Determinar el diametro del eje para cada sección.
3. Calcular el ángulo de torsión del eje en cada tramo.

DATOS
Potencia entrante: PotA  275hp

Potencia engranaje B: PotB  125hp

Potencia engranaje C: PotC  150hp

L1  6ft L2  4ft ω  1000rpm

Material del eje: τeje  7.5ksi Geje  11500ksi θmax  1.5deg

ANALISIS
Para resolver el problema de ingenieria, seguimos los siguientes pasos:
1. Diagrama de cuerpo libre.
2. Determinamos los momentos torsores solicitantes.
3. Cáculo del diámetro por esfuerzo cortante.
4. Cáculo del diámetro por angulo de torsión máximo.
 DESARROLLO
1) Diagrama de cuerpo libre

Elaborado por: Ing. Miguel A. Ruiz Orellana 1 de 2

MEC 2240 DISEÑO MECANICO CASOS DE ESTUDIO DE VIGAS

2) Determinamos los momentos torsores solicitantes.

Pot
por definición M tor =
ω

realizando un corte desde "A" hasta antes del punto "B", se observa que la potencia será 275hp
PotA
M torAB  M torAB  1958.25 N m
ω
PotA  PotB
M torBC  M torBC  1068.14 N m
ω

3) Cáculo del diámetro por esfuerzo cortante.

de la ecuación de esfuerzo máximo
d d
M tor M tor
2 2
τadm = =
Ip  π d 4 
 
 32 
despejando el valor diámetro

d1
dado M torAB 
2
τeje =
 π d14 
 
 32 
d1  buscar( d1) d1  57.78 mm
4) Cáculo del diámetro por angulo de torsión máximo.

la ecuación del angulo de torsión es: M tor Long

θ=
Ip  G
como la torsión maxima nos dan de 1.5º:
θmax = θAB  θBC

reemplazando valores:
M torAB  L1 M torBC L2
θmax =   1.5º
4 4
π d2 π d2
 Geje  Geje
32 32
despejando el valor del diámetro
dado

M torAB  L1 M torBC L2
1.5deg = 
4 4
π d2 π d2
 Geje  Geje
32 32

d2  buscar( d2) d2  69.97 mm

observando los diámetros, se considera como diámetro mínimo el d2.

Elaborado por: Ing. Miguel A. Ruiz Orellana 2 de 2
