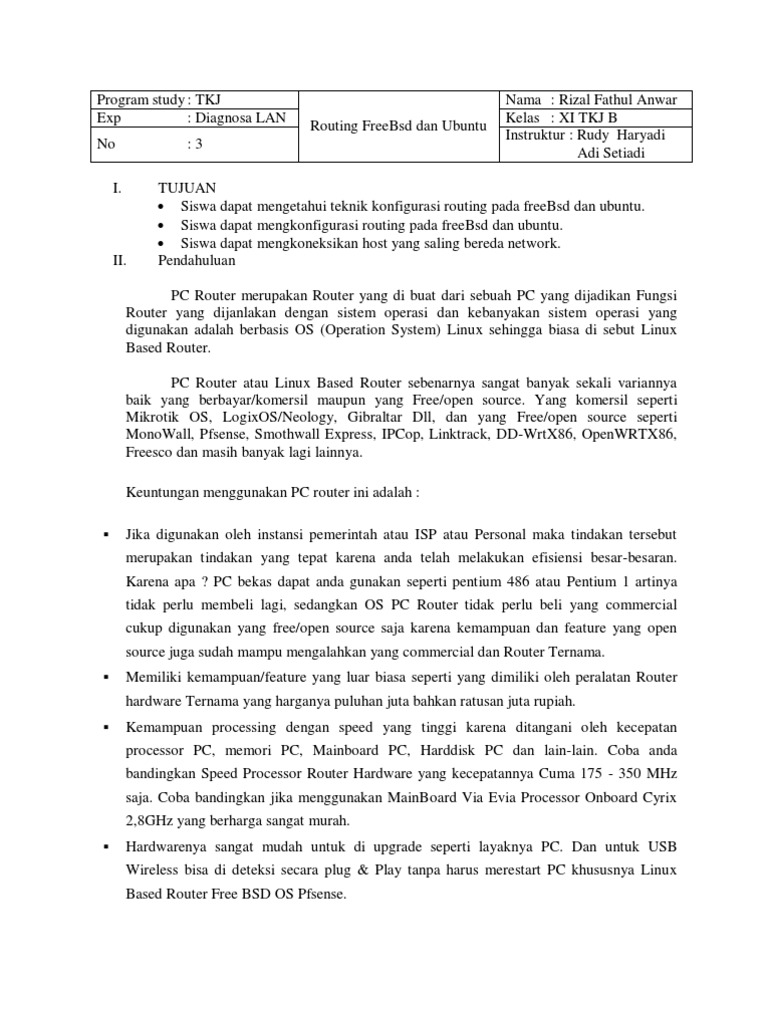

Program study : TKJ Nama : Rizal Fathul Anwar

Exp : Diagnosa LAN Kelas : XI TKJ B

Routing FreeBsd dan Ubuntu
Instruktur : Rudy Haryadi
No :3
Adi Setiadi

I. TUJUAN
 Siswa dapat mengetahui teknik konfigurasi routing pada freeBsd dan ubuntu.
 Siswa dapat mengkonfigurasi routing pada freeBsd dan ubuntu.
 Siswa dapat mengkoneksikan host yang saling bereda network.
II. Pendahuluan

PC Router merupakan Router yang di buat dari sebuah PC yang dijadikan Fungsi
Router yang dijanlakan dengan sistem operasi dan kebanyakan sistem operasi yang
digunakan adalah berbasis OS (Operation System) Linux sehingga biasa di sebut Linux
Based Router.

PC Router atau Linux Based Router sebenarnya sangat banyak sekali variannya
baik yang berbayar/komersil maupun yang Free/open source. Yang komersil seperti
Mikrotik OS, LogixOS/Neology, Gibraltar Dll, dan yang Free/open source seperti
MonoWall, Pfsense, Smothwall Express, IPCop, Linktrack, DD-WrtX86, OpenWRTX86,
Freesco dan masih banyak lagi lainnya.

Keuntungan menggunakan PC router ini adalah :

 Jika digunakan oleh instansi pemerintah atau ISP atau Personal maka tindakan tersebut
merupakan tindakan yang tepat karena anda telah melakukan efisiensi besar-besaran.
Karena apa ? PC bekas dapat anda gunakan seperti pentium 486 atau Pentium 1 artinya
tidak perlu membeli lagi, sedangkan OS PC Router tidak perlu beli yang commercial
cukup digunakan yang free/open source saja karena kemampuan dan feature yang open
source juga sudah mampu mengalahkan yang commercial dan Router Ternama.
 Memiliki kemampuan/feature yang luar biasa seperti yang dimiliki oleh peralatan Router
hardware Ternama yang harganya puluhan juta bahkan ratusan juta rupiah.
 Kemampuan processing dengan speed yang tinggi karena ditangani oleh kecepatan
processor PC, memori PC, Mainboard PC, Harddisk PC dan lain-lain. Coba anda
bandingkan Speed Processor Router Hardware yang kecepatannya Cuma 175 - 350 MHz
saja. Coba bandingkan jika menggunakan MainBoard Via Evia Processor Onboard Cyrix
2,8GHz yang berharga sangat murah.
 Hardwarenya sangat mudah untuk di upgrade seperti layaknya PC. Dan untuk USB
Wireless bisa di deteksi secara plug & Play tanpa harus merestart PC khususnya Linux
Based Router Free BSD OS Pfsense.
 Instalasi yang sangat mudah dan tidak membutuhkan waktu yang lama (pengalaman saya
menginstall PC Router tidak lebih dari 5 menit saja). Instalasi dapat menggunakan CD-
ROM tapi yang lebih mudah dapat ditulis langsung dengan Phisicalywrite langsung dari
OS Windows.
 Pada salah satu OS PC Router (Pfsense) yang mempunyai kemampuan mendukung USB
WLAN yang dapat dijadikan Access Point. Sedangkan OS Router PC yang lain juga
memiliki feature sebagai Virtual AP, Client Bridge, repeater, Wireless Client Dll.
Tergantung dari ciri khas/feature dari OS PC Router tersebut seperti Lintrack atau DD-
WRTX86.

III. Alat dan Bahan

 Aplikasi Virtual Machine
 Operating System
i. FreeBsd (pc Router)
ii. Linux ubuntu (pc Router)
iii. Lucid Puppy (host)
IV. Langkah kerja
 Bangun jaringan seperti topologi berikkut ini :

 Buka virtual machine

 Installkan OS
o R1 dan R3 menggunakan FreeBsd
o R2 dan R4 menggunakan ubuntu
 Masuk ke H1 atur IP static menjadi 1.1.1.1/24 dengan gateway 1.1.1.2

 Masuk ke H2 atur Ip static menjadi 2.2.2.1/24 dengan gateway 2.2.2.2

 Masuk ke R1
 Masukan perintah
o Ee/etc/rc.conf
 Tambahkan
o Router enable=”YES”
o Gateway enable=”YES”
o Tambahkan masing masing IP dengan perintah
 Ifconfig alamatIP netmask netmasknya

 Tambahkan konfigurasi routing seperti gambar berikut :

 Lalu save dan masuk ke /etc/sysctl.conf, dan masukan perintah berikut

 Simpan konfigurasi.

 Masuk ke R2
 Masukan perintah
o Nano /etc/network/interfaces
 Tambahkan alamat IP untuk setiap interface dengan format berikut :

 Tambahkan konfigurasi routing seperti gambar berikut :

 Lalu save dan masuk ke /etc/sysctl.conf, dan masukan perintah berikut

 Simpan konfigurasi.
 Masuk ke H3 atur IP static menjadi 4.4.4.2/24 dengan gateway 4.4.4.1

 Masuk ke H4 atur Ip static menjadi 8.8.8.1/24 dengan gateway 8.8.8.2

 Masuk ke H5 atur IP Static menjadi 7.7.7.2/24 dengan gateway 7.7.7.1

 Masuk ke R3
 Masukan perintah
o Ee/etc/rc.conf
 Tambahkan
o Router enable=”YES”
o Gateway enable=”YES”
o Tambahkan masing masing IP dengan perintah
 Ifconfig alamatIP netmask netmasknya

 Tambahkan konfigurasi routing seperti gambar berikut :

  Lalu save dan masuk ke /etc/sysctl.conf, dan masukan perintah berikut

 Simpan konfigurasi.

 Masuk ke R4
 Masukan perintah
o Nano /etc/network/interfaces
 Tambahkan alamat IP untuk setiap interface dengan format berikut :

 Lalu save dan masuk ke /etc/sysctl.conf, Tambahkan konfigurasi routing seperti

gambar berikut :

 Simpan konfigurasi
V. Hasil Pengamatan
  TraceRoute h2h1

 Traceroute H3R1

 Traceroute h3  h4

 Traceroute h4h3

VI. Kesimpulan
 Konfigurasi routing dapat dibuat pada command line, atau network script.
Bedanya jika pada command line jika kita merestart interfaces maka command
pengaturan atau konfigurasi yang dilakukan akan hilang. Jika pada network script
command yang dituliskan akan disimpan.
 Salah satu syarat pc menjadi router adalah memiliki NIC lebih dari satu supaya
dapat terhubung minimal dengan dua network
 PC router tidak harus memiliki spesifikasi yang terlalu bagus PC router hanya
berfungsi untuk meneruskan ip saja.
