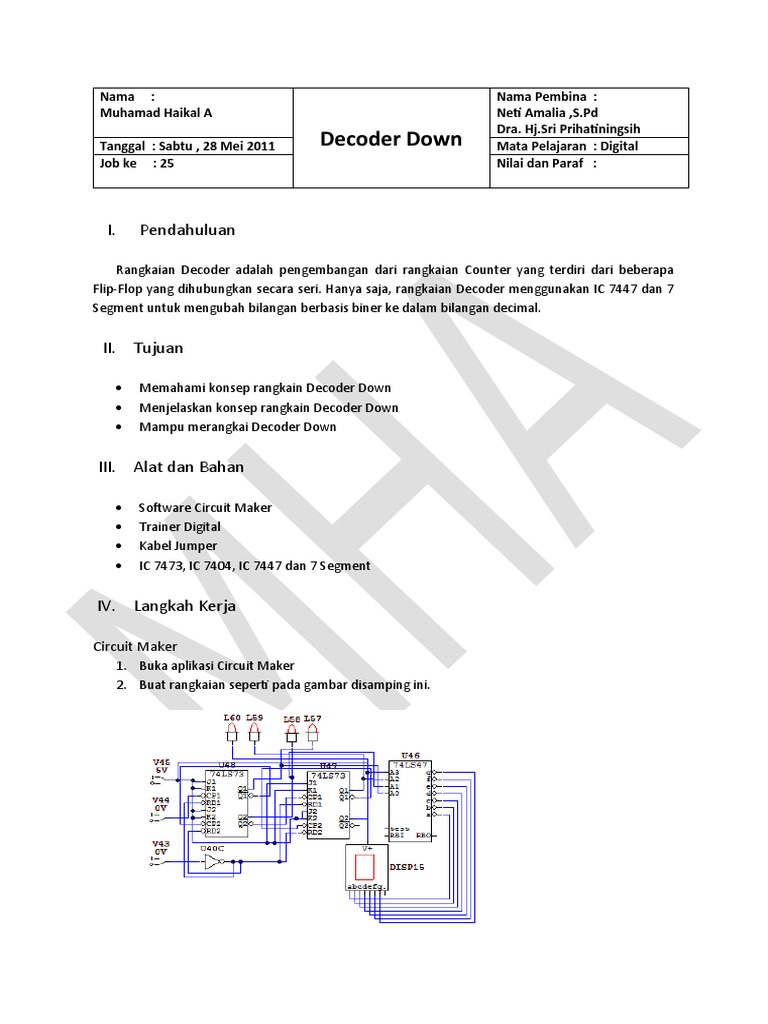

Nama : Nama Pembina :

Muhamad Haikal A Neti Amalia ,S.Pd

Dra. Hj.Sri Prihatiningsih
Tanggal : Sabtu , 28 Mei 2011 Decoder Down Mata Pelajaran : Digital
Job ke : 25 Nilai dan Paraf :

I. Pendahuluan

Rangkaian Decoder adalah pengembangan dari rangkaian Counter yang terdiri dari beberapa
Flip-Flop yang dihubungkan secara seri. Hanya saja, rangkaian Decoder menggunakan IC 7447 dan 7
Segment untuk mengubah bilangan berbasis biner ke dalam bilangan decimal.

II. Tujuan

 Memahami konsep rangkain Decoder Down

 Menjelaskan konsep rangkain Decoder Down
 Mampu merangkai Decoder Down

III. Alat dan Bahan

 Software Circuit Maker

 Trainer Digital
 Kabel Jumper
 IC 7473, IC 7404, IC 7447 dan 7 Segment

IV. Langkah Kerja

Circuit Maker
1. Buka aplikasi Circuit Maker
2. Buat rangkaian seperti pada gambar disamping ini.
3. Kemudian lakukan pengetesan, caranya pilih menu Simulation > Digital Mode. Kemudian
pilih Simulation > Run untuk mengetesnya. Hasil pengetesan dicantumkan pada table
kebenaran.
Trainer Digital
1. Persiapkan alat dan bahannya
2. Rangkai seperti gambar di bawah ini pada Trainer Digital

3. Atur switch – switchnya, kemudian amati dan catat hasilnya pada table kebenaran

V. Hasil Kerja

Tabel Kebenaran
Pulsa Keluaran Flip-Flop
Masukan L1 L2 L3 L4
0 1 1 1 1
1 1 1 1 0
2 1 1 0 1
3 1 1 0 0
4 1 0 1 1
5 1 0 1 0
6 1 0 0 1
7 1 0 0 0
8 0 1 1 1
9 0 1 1 0
10 0 1 0 1
11 0 1 0 0
12 0 0 1 1
13 0 0 1 0
14 0 0 0 1
15 0 0 0 0

VI. Kesimpulan

Dari percobaan tersebut, dapat dibuktikan bahwa rangkaian Decoder Down merupakan
penyempurna dari rangkaian Counter Down. Fungsi dari Decoder Down adalah penerjemah dari
bilangan biner ke bilangan decimal.
