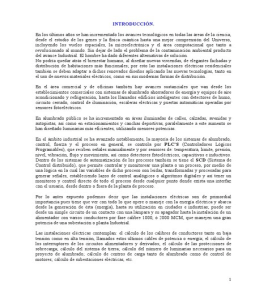

INTRODUCCIÓN.

En los últimos años se han incrementado los avances tecnológicos en todas las áreas de la ciencia,
desde el estudio de los genes y la física cuántica hasta una mejor comprensión del Universo,
incluyendo los vuelos espaciales, la microelectrónica y el área computacional que tanto a
revolucionado al mundo. Sin dejar de lado el problema de la contaminación ambiental producto
del avance Industrial. El hombre ha dado diferentes alternativas de solución.
No podría quedar atrás el bienestar humano, al diseñar nuevas viviendas, de elegantes fachadas y
distribución de habitaciones más funcionales; por esto las instalaciones eléctricas residenciales
también se deben adaptar a dichos renovados diseños aplicando las nuevas tecnologías, tanto en
el uso de nuevos materiales eléctricos, como en sus modernas formas de distribución.

En el área comercial y de oficinas también hay avances sustanciales que van desde los
establecimientos comerciales con sistemas de alumbrado ahorradores de energía y equipos de aire
acondicionado y refrigeración, hasta los llamados edificios inteligentes con detectores de humo,
circuito cerrado, control de iluminación, escaleras eléctricas y puertas automáticas operadas por
sensores fotoeléctricos.

En alumbrado público se ha incrementado en áreas iluminadas de calles, calzadas, avenidas y

autopistas, así como en estacionamientos y canchas deportivas, paralelamente a este aumento se
han diseñado luminarias más eficientes, utilizando menores potencias.

En el ámbito industrial se ha avanzado notablemente, la mayoría de los sistemas de alumbrado,

control, fuerza y el proceso en general, se controla por PLC’S (Controladores Lógicos
Programables), que reciben señales manualmente y por sensores de: temperatura, límite, presión,
nivel, vibración, flujo y movimiento, así como detectores fotoeléctricos, capacitivos e inductivos.
Dentro de los sistemas de automatización de los procesos también se tiene el SCD (Sistema de
Control distribuido), que permite controlar y monitorear una planta o un proceso, por medio de
una lógica en la cual las variables de dicho proceso son leídas, transformadas y procesadas para
generar señales, estableciendo lazos de control analógicos o algoritmos digitales y así tener un
monitoreo y control directo de todo el proceso desde cualquier punto donde exista una interfaz
con el usuario, desde dentro o fuera de la planta de proceso.

Por lo antes expuesto podemos decir que las instalaciones eléctricas son de primordial
importancia pues tiene que ver con todo lo que opere o maneje con la energía eléctrica y abarca
desde la generación de ésta (energía), hasta su utilización en ciudades e industrias; puede ser
desde un simple circuito de un contacto con una lámpara y su apagador hasta la instalación de un
alimentador con varios conductores por fase calibre 1000, ó 2000 MCM, que manejen una gran
potencia de una subestación o planta Industrial.

Las instalaciones eléctricas contemplan: el cálculo de los calibres de conductores tanto en baja
tensión como en alta tensión, llamados estos últimos cables de potencia o energía; el cálculo de
los interruptores de los circuitos alimentadores y derivados; el cálculo de las protecciones de
sobrecarga; cálculo del sistema de tierra; cálculo del número de luminarias necesarios para un
proyecto de alumbrado; cálculo de centros de carga tanto de alumbrado como de control de
motores; cálculo de subestaciones eléctricas, etc.

1
En las instalaciones eléctricas también se deben considerar las canalizaciones y salidas:
telefónicas, de circuito cerrado, del sistema de sonido, contra incendio, y sistemas de alarma y
comunicación en general.
Para poder diseñar una instalación eléctrica debemos tener conocimiento de los tipos de tableros,
de conductores eléctricos, de canalizaciones y sus elementos de conexión que publican los
fabricantes por medio de catálogos y manuales, así como tener una visión clara de lo que se
quiere proyectar. Por supuesto esto se adquiere con el tiempo y de acuerdo a lo involucrado que
estemos en estos proyectos.

Para llevar a cabo los proyectos correctamente y dentro de especificaciones debemos

familiarizarnos con las Norma Oficial Mexicana, NOM-001-SEMP- del año vigente de la norma
(o del año que rija al momento de aplicarse), relativas a las instalaciones destinadas al suministro
y uso de la energía eléctrica.

2
 CAPITULO I

NORMAS Y ESPECIFICACIONES.

GENERALIDADES

DEFINICIÓN: INSTALACIÓN ELÉCTRICA.

Es el conjunto de elementos, tales como: ductos, canalizaciones, conductores eléctricos,

conexiones, elementos de control, elementos de protección y en general accesorios
destinados a contener, controlar y transformar la energía eléctrica, para ser utilizada en los
diferentes aparatos receptores.

CARACTERÍSTICAS PRINCIPALES DE LAS INSTALACIONES ELÉCTRICAS.

Dentro del ramo de las instalaciones eléctricas industriales se pueden establecer siete
objetivos principales, que son:

 SEGURIDAD.
 EFICIENCIA.
 FLEXIBILIDAD.
 FACILIDAD DE EXPANSIÓN.
 SIMPLICIDAD.
 ECONOMÍA.
 CUMPLIR CON NORMAS.

Seguridad.- La seguridad, dentro del diseño y operación de cualquier instalación eléctrica,

deberá ser siempre el punto más importante a considerar ya que de ella dependen no sólo el
equipo y las instalaciones, sino también evitar al máximo: incendios, fallas y
principalmente accidentes a los operarios y usuarios de la energía eléctrica.

Eficiencia.- Las instalaciones deberán diseñarse de manera que trabajen a la mayor

eficiencia posible, todo esto para evitar en un alto grado, cualquier paro de operación de las
plantas.
Flexibilidad.- Deberá diseñarse hasta donde sea posible, un sistema que proporcione
flexibilidad en la alimentación eléctrica, es decir, que cuenta con un respaldo de energía
para asegurar continuidad en el servicio.

3
Facilidad de Expansión.- Las instalaciones eléctricas siempre son susceptibles de sufrir
modificaciones y aumentos de carga, por lo que se debe buscar que no se limite el poder
cubrir este requisito, previendo espacios libres y circuitos futuros.

Simplicidad.- Otra de las características que se deben de cubrir en el diseño de

instalaciones eléctricas, es el de simplificar y facilitar la construcción, operación y manejo
de los equipos redundando esto en períodos de mantenimiento menos frecuentes, más
sencillos y a más bajo costo, sin restringir espacios para la circulación del personal y de
fácil acceso para su mantenimiento.

Economía.- Dentro de este renglón, deberá buscarse el resolver el problema, no sólo

tomando en cuenta la inversión inicial sino también, evaluando otros puntos como:
confiabilidad del equipo, consumo de energía, gastos de operación, mantenimiento, etc.
Es de hacerse notar que para el caso de muchas instalaciones industriales el factor
económico involucrado en el sistema eléctrico, no juega un papel preponderante, esto es
debido a que dentro de ellas, el paro de operación de una planta, implica pérdidas de
producción en cantidades cuantiosas (dependiendo del tiempo de paro), lo cual viene a
demostrar la importancia de contar con un sistema que ofrezca la ventaja de continuidad de
servicio. Además, si se considera que el costo de la instalación eléctrica representa
frecuentemente un porcentaje relativamente bajo comparado con el costo total de una planta
industrial, y que sin embargo el funcionamiento de ésta, depende básicamente de la energía
eléctrica, es pues significativo el que existan otros factores más importantes que el
económico.

Cumplir con normas.- Deben de apegarse a la norma relativa a las Instalaciones

destinadas al suministro y uso de la energía eléctrica.

1.1 REGLAMENTO

Para reglamentar y actualizar leyes, primero se analizan si aún proceden estas, si no es así,
se actualizan. En México se actualiza el reglamento de las Instalaciones eléctricas
elaborando un anteproyecto y posteriormente se establece el proyecto de Ley.

Para que este proyecto de Ley se haga NORMA, los beneficios que recibe la ciudadanía
deben ser superiores a los costos que se requieren para implementar la NORMA.

El análisis de este proyecto de Ley se lleva a cabo por un Comité Consultivo Nacional de
Normalización para Instalaciones Eléctricas (CCNNIE), constituido por personal técnico
especializado en cada uno de los términos del Reglamento; dicho personal colabora en
sesión permanente para recibir de la opinión pública, las observaciones y opiniones, las
cuales son turnadas a los grupos autores para su análisis y consideración, y así poder dar
vigencia a ésta NORMA que se publica en el Diario Oficial de la Federación por parte de la
SECRETARÍA DE ENERGÍA MINAS E INDUSTRIA PARAESTATAL (SEMP) y
fundamentadas en la Ley Federal sobre Metrología y Normalización, del Reglamento de la
Ley del Servicio Público de Energía Eléctrica y de la Dirección General de Normas (D. G.
N.).

4
Cabe mencionar que dicho Reglamento tiene como objetivo regular y establecer las
especificaciones de carácter técnico que deben satisfacer las Instalaciones destinadas al
suministro y uso de Energía Eléctrica, en forma permanente, para salvaguardar la seguridad
de los usuarios y su patrimonio. Esta Norma Oficial Mexicana (NOM), establece
disposiciones técnicas que deben observarse en las Instalaciones Eléctricas de: aplicación
general para locales; equipos y condiciones especiales; en sistemas de comunicación; en
sistemas de alumbrado público; en Instalaciones de Subestaciones; de líneas eléctricas de
suministro público; en transportes eléctricos y otras líneas eléctricas y de comunicación
ubicadas en la vía pública; así como instalaciones de los usuarios que sean operadas y
mantenidas por personal idóneo.

Con el objeto de reglamentar las instalaciones eléctricas en México de una forma más
completa, y de acuerdo con los desarrollos tecnológicos que en productos y equipos
eléctricos han surgido en los últimos años, la Dirección General de Normas publicó en el
Diario Oficial de la Federación, el 10 de octubre de 1994, la norma NOM-001-SEMP-1994:
Instalaciones destinadas al suministro y uso de la energía eléctrica. Esta sustituye
oficialmente a las Normas Técnicas para Instalaciones Eléctricas (NTIE) de 1981, y
constituye la guía que deben seguir diseñadores, constructores y unidades de verificación,
en lo relativo a proyecto, construcción y aprobación de instalaciones eléctricas.

Es necesario aclarar que la regulación de proyectos eléctricos ya no es competencia de la

Secretaría de Comercio y Fomento Industrial (SECOFI), sino de la Secretaría de Energía,
Minas e Industria Paraestatal (SEMIP); y a esta última entidad hay que dirigirse para lo
concerniente a instalaciones eléctricas.

El campo de aplicación de la norma NOM Instalaciones eléctricas comprende:

 Las instalaciones para explotación de energía eléctrica, en cualquiera de las tensiones
usuales de operación, incluyendo la instalación de equipo conectado a las mismas por
los usuarios.
 Las subestaciones y plantas generadoras de emergencia que sean propiedad de los
usuarios.
 Las líneas eléctricas y su equipo. Dentro del término líneas eléctricas, quedan
comprendidas las aéreas y las subterráneas conductoras de energía eléctrica, ya sea que
formen parte de sistemas de servicio público, o bien que correspondan a otro tipo de
instalaciones.

Especificaciones de la norma NOM-001-SEMP-1994

La Norma Oficial Mexicana Instalaciones destinadas al suministro y uso de energía

eléctrica, consta de una introducción y 14 capítulos subdivididos en dos partes. En la
primera se establecen disposiciones técnicas que deben observarse en las instalaciones
eléctricas; de aplicación general para locales, equipos y condiciones especiales, sistemas de
comunicación y alumbrado público, incluyendo un capitulo de tablas.

5
La segunda parte incluye las disposiciones técnicas que se deben aplicar en la instalación de
subestaciones, líneas eléctricas de suministro público, transportes eléctricos y otras líneas
eléctricas y de comunicación ubicadas en la vía pública; así como en instalaciones similares
que sean propiedad de los usuarios.

Por otra parte se tienen las Normas del CÓDIGO NACIONAL ELÉCTRICO (National
Electrical Code, NEC) de los E. E. U. U. que son revisadas y actualizadas por la Asociación
Nacional de Protección contra el Fuego (National Fire Protection Association, NFPA), que
sirven de referencia, puesto que varias de ellas se han transcrito a las Normas Oficiales
Mexicanas.

Independientemente de estas dos fuentes importantes de Normatividad, se tienen diferentes

reglamentos internos de Empresas, como ejemplos sólo mencionamos dos:

- NORMAS Y ESPECICACIONES DE PETROLEOS MEXICANOS PARA

PROYECTOS E INSTALACIONES ELÉCTRICAS.

- REGLAMENTO INTERNO PARA LA OPERACIÓN DEL SISTEMA ELÉCTRICO

NACIONAL, regido por el CENTRO NACIONAL DE CONTROL DE ENERGÍA
(CENACE) dependiente de la Subdirección de Operación de la C. F. E.

Como podemos apreciar, cada Empresa transcribe las Normas de acuerdo a sus necesidades
pero siempre en función de la NORMA OFICIAL MEXICANA relativa a las Instalaciones
Destinadas al Suministro y uso de la Energía Eléctrica. A continuación mencionaremos solo
algunos puntos de la NOM-001-SEMP-1994 y el artículo IX del Reglamento interno para la
Operación del Sistema Eléctrico Nacional de C. F. E.

1.1.1 NOM-001-SEMP-1994:

Especificaciones
90 Introducción

Primera parte

Capítulo 1
Disposiciones generales
100 Definiciones
110 Requisitos para instalaciones eléctricas

Capítulo 2
Diseño y protección de las instalaciones eléctricas
200 Uso e identificación de los conductores puestos a tierra
210 Circuitos derivados
215 Alimentadores
220 Cálculo de circuitos derivados y alimentadores
225 Circuitos exteriores derivados y alimentadores (índice)
230 Acometidas

6
240 Protección contra sobrecorriente
250 Puesta a tierra
280 Apartarrayos

Capítulo 3
Métodos de instalación y materiales
300 Métodos de instalación
305 Alambrado provisional
310 Conductores para instalaciones de uso general
318 Charolas para cables
320 Alambrado visible sobre aisladores
321 Alambrado soportado por un mensajero
324 Instalaciones ocultas sobre aisladores
326 Cables de media tensión tipo MV
328 Cable plano tipo FCC
330 cables con aislamiento mineral y cubierta metálica tipo MI
331 Tubería eléctrica no metálica
333 Cables con armadura tipo AC
334 Cables con armadura metálica tipo MC
336 Cable con cubierta no metálica, tipos NM y NMC
337 Cable con pantalla y cubierta no metálica tipo SNM
338 Cable para acometida
339 Cables subterráneos para alimentadores y para circuitos derivados tipo UF
340 Cables de energía y control tipo TC para charolas
342 Extensiones no metálicas
343 Cable preensamblado en tubo conduit no metálico
344 Extensiones bajo el repello
345 Tubo conduit metálico semipesado
346 Tubo conduit metálico tipo pesado
347 Tubo rígido no metálico
348 Tubo conduit metálico tipo ligero
349 Tubería metálica flexible
350 Tubo conduit metálico flexible
351 Tubo conduit flexible hermético a los líquidos metálico y no metálico (liquatite)
352 Canalizaciones metálicas y no metálicas de superficie
353 Multicontacto
354 Ductos bajo el piso
356 Canalizaciones en pisos celulares metálicos
358 Canalizaciones en pisos de concreto celular
362 Ductos metálicos y no metálicos con tapa
363 Cables planos tipo FC
364 Ductos con barras (electroductos)
365 Canalizaciones prealambradas
370 Registros de salida, de dispositivos, de empalme o de tiro, cajas de registro ovaladas
y accesorios
373 Gabinetes, cajas y gabinetes para enchufe de medidores
374 Canales auxiliares

7
380 Desconectadores
384 Tableros de distribución y gabinetes de control

Capítulo 4
Equipos de uso general

400 Cordones y cables flexibles

402 Alambres para aparatos
410 Luminarios, equipo de alumbrado, portalámparas, lámparas y receptáculos o
contactos
422 Aparatos eléctricos
424 Equipo eléctrico fijo para calefacción de ambiente
426 Equipo eléctrico fijo para descongelar y derretir nieve
427 Equipo eléctrico fijo para calentamiento de tuberías para líquidos y recipientes
430 Motores, circuitos de motores y sus controles
440 Equipos de aire acondicionado y de refrigeración
445 Generadores
450 Transformadores y bóvedas de transformadores
455 Convertidores de fases
460 Capacitores
470 Resistencias y reactores
480 Acumuladores

Capítulo 5
Ambientes especiales

500 Lugares clasificados como peligrosos

501 Lugares clase I
502 Lugares clase II
503 Lugares clase III
504 Sistemas intrínsecamente seguros
510 Lugares clasificados como peligroso - específicos
511 Cocheras de servicio, de reparación y almacenamiento
513 Hangares de aviación
514 Surtidores (dispensarios) y estaciones de servicio y autoconsumo
515 Plantas de almacenamiento
516 Procesos de acabado
517 Instalaciones en lugares de cuidados de la salud
518 Lugares de concentración pública
520 Areas de audiencia en teatros, cines, estudios de televisión y lugares similares
530 Estudios de cine, televisión y lugares similares
540 Proyectores de cine
545 Inmuebles prefabricados
547 Construcciones agrícolas
550 Viviendas móviles y sus estacionamientos
551 Vehículos de recreo y sus estacionamientos

8
553 Construcciones flotantes
555 Marinas y muelles

Capítulo 6
Equipos especiales

600 Anuncios luminosos y alumbrado de realce

604 Sistemas de alambrado prefabricados
605 Artículos de oficina (relacionados con accesorios de alumbrado y muros
prefabricados)
610 Grúas y polipastos
620 Ascensores, montaplatos, escaleras mecánicas y pasillos móviles
630 Soldadoras eléctricas
640 Grabadoras de sonido y equipos similares
645 Equipos de procesamiento de datos y cómputo electrónico
650 Organos tubulares
660 Equipos de rayos X
665 Equipos de calefacción por inducción y por pérdidas dieléctricas
668 Celdas electrolíticas
669 Galvanoplastia
670 Maquinaria industrial
675 Máquinas de riego operadas o controladas eléctricamente
680 Piscinas, fuentes e instalaciones similares
685 Sistemas eléctricos integrados
690 Sistemas solares fotovoltaicos

Capítulo 7
Condiciones especiales

700 Sistemas de emergencia

701 Sistemas de reserva legalmente requerido
702 Sistemas opcionales de reserva
705 Fuentes de producción de energía eléctrica interconectada
709 Alumbrado especial de emergencia y señalización en lugares de concentración
pública
710 Instalaciones con tensiones nominales mayores a 600 volts
720 Circuitos y equipos que operan a menos de 50 volts
725 Circuitos de clase 1, clase 2, y clase 3 para control remoto, señalización y de
potencia limitada
760 Sistemas de señalización para protección contra incendios
770 Cables de fibra óptica y canalizaciones
780 Distribución en circuito y programada

Capítulo 8
Sistemas de comunicación

800 Circuitos de comunicación

9
810 Equipos de radio y televisión
820 Antenas de televisión comunitarias y sistemas de distribución de radio

Capitulo 9
Alumbrado público

901 Disposiciones de carácter general

902 Definiciones
903 Niveles de luminancia e iluminancia
904 Sistemas de alumbrado público
905 Pasos vehiculares
906 Sistema de iluminación para áreas generales

Capítulo 10
Tablas

Segunda parte

Capítulo 21
Generalidades
2101 Disposiciones de carácter general
2102 Definiciones
2103 Métodos de puesta a tierra

Capítulo 22
Líneas aéreas
2201 requisitos generales
2202 Separación de conductores en una misma estructura. Espacios para subir y trabajar
2203 Separación entre conductores soportados en diferentes estructuras
2204 Altura de conductores y partes vivas de equipo, sobre el suelo, agua y vías férreas
2205 Separación de conductores a edificios, puentes y otras construcciones
2206 Distancia horizontal de estructuras a vías férreas, carreteras y aguas navegables
2207 Derecho de vía
2208 Cargas mecánicas en líneas aéreas
2209 Clases de construcción en líneas aéreas
2210 Retenidas

Capítulo 23
Líneas subterráneas
2301 Requisitos generales
2302 Obra civil para instalaciones subterráneas
2303 Cables subterráneos
2304 Estructuras de transición de líneas aéreas a cables subterráneos o viceversa
2305 Terminales
2306 Empalmes terminales y accesorios para cables
2307 equipo subterráneo
2308 Instalaciones en túneles

10
2309 Charolas para cables

Capítulo 24
Subestaciones
2401 requisitos generales
2402 Locales y espacios para subestaciones
2403 Sistemas de tierras
2404 Resguardo y espacios de seguridad
2405 Instalación de equipo eléctrico en subestaciones

REQUISITOS OBLIGATORIOS Y RECOMENDACIONES

Los requisitos obligatorios en ésta norma se han distinguido usando en el texto la palabra
“debe”.
Adicionalmente a dichos requisitos, se dan recomendaciones que permiten obtener, en el
caso general, condiciones de servicio satisfactorias. Para éstas recomendaciones se usa
alguna forma de expresión que las distingue propiamente como tales.
Por otra parte, cuando se quiere indicar que algo es permitido, se usa la palabra “puede”.

Como ejemplo transcribimos el Artículo 210.

ARTÍCULO 210 - CIRCUITOS DERIVADOS.

A Disposiciones Generales

210 - 1 Alcance. Éste artículo se aplica a los circuitos derivados excepto los que alimentan
cargas de motores que están contemplados en el Artículo 430.

11
Cuando en un circuito derivado se conectan motores en combinación con unidades de
alumbrado u otros aparatos, deben aplicarse los requisitos de este Artículo y los del Artículo
430.

Excepción: Los circuitos derivados de celdas electrolíticas que se contemplan en la Sección

668-3 (c), excepciones 1 y 4.

210 - 3 Clasificación. Los circuitos derivados se clasifican de acuerdo con la capacidad o

ajuste de su dispositivo de protección contra sobrecorriente; el cuál determina la capacidad
nominal del circuito, aunque, por alguna razón, se utilicen conductores de una capacidad
mayor.
La clasificación de los circuitos derivados debe ser de 15, 20, 30, 40 y 50 A.

Excepción: Los circuitos derivados de multisalidas, mayores de 50 A, se permiten para

cargas que no sean de alumbrado y en locales industriales donde la supervisión y el
mantenimiento se efectúe por personal calificado.

210 - 4 Circuitos derivados multiconductores

a) Generalidades. Los circuitos derivados comprendidos en este Artículo pueden ser

multiconductores. Un circuito derivado multiconductor debe considerarse como circuito
múltiple, siempre que todos los conductores partan del mismo tablero de distribución.
Nota : En un sistema de potencia de 3 - fases 4 - hilos empleado para alimentar sistemas de
cómputo u otras cargas electrónicas similares, puede requerirse que el diseño del sistema
permita la posibilidad de corrientes armónicas altas en el neutro.

b) Unidades de vivienda. En las unidades de vivienda, un circuito derivado

multiconductor que alimenta a más de un dispositivo o equipo ubicados en un mismo
soporte, debe estar provisto de un medio que permita desconectar simultáneamente todos
los conductores activos en el tablero de distribución donde se origina el circuito derivado.

c) Carga de fase a neutro. Los circuitos derivados multiconductores, deben alimentar

exclusivamente cargas de fase a neutro.

Excepción 1: Un circuito derivado multiconductor que alimente sólo un equipo de

utilización.
Excepción 2: Cuando todos los conductores activos de un circuito derivado multiconductor,
abren simultáneamente por el dispositivo de sobrecorriente del circuito derivado.
Nota: Véase la sección 300-13 (b) para la continuidad del conductor puesto a tierra en los
circuitos multiconductores.

d) Identificación de los conductores activos. Cuando en un inmueble exista más de una

tensión nominal del sistema, cada conductor activo en el sistema debe identificarse por fase
o por sistema.
La descripción de la identificación de cada circuito derivado, debe colocarse
permanentemente en el tablero correspondiente.

12
Nota: La identificación de los conductores de cada sistema, puede hacerse por medio de
colores, cintas marcadas u otras prácticas igualmente efectivas. Véase las secciones 215-8,
230-56 y 384-3 (e).

210 - 5 Código de colores para circuitos derivados.

a) Conductor puesto a tierra. El conductor puesto a tierra de un circuito derivado debe

estar identificado con un color blanco o gris natural. Cuando se alojen conductores de
diferentes sistemas en una misma canalización, caja de conexión u otro tipo de cubierta, si
se requiere conductor puesto a tierra, este debe tener una cubierta exterior de color blanco o
gris natural. Cada conductor puesto a tierra de otro sistema, si es que se requiere, debe tener
una cubierta exterior de color blanco con una franja de color identificable (que no sea
verde) a lo largo del aislamiento del conductor u otro medio de identificación.

Excepción 1: Los conductores neutros con aislamientos del tipo mineral o con pantalla
metálica, deben identificarse con marcas en sus terminales durante el proceso de
instalación.
Excepción 2: Lo señalado en la Excepción 3 de la Sección 200-6 (a) y en la Excepción de la
Sección 200-6 (b).

b) Conductor de puesta a tierra de equipos. El conductor de puesta a tierra para equipos

de un circuito derivado, si éste no es desnudo, debe identificarse con un color verde
continuo o verde con una o más franjas amarillas longitudinales al conductor.

Excepción 1: Los señalado en las Excepciones 1 y 4 de la Sección 250- 57 (b), y

Excepciones 1 y 2 de la Sección 310-12 (b).
Excepción 2: El uso de un conductor aislado que tenga color verde o verde con una o más
franjas amarillas, se permite en alambrado interno de equipos, siempre que dicho
alambrado no se utilice como conexión a los conductores terminales de un circuito
derivado.

210-6 Tensión máxima de los circuitos derivados.

a) Limitación del local. En unidades de vivienda, cuartos de hotel y locales similares la

tensión no debe exceder de 127 V entre los conductores que alimentan las terminales de:

1) Unidades de alumbrado
2) Contacto y cordón con clavija que alimentan cargas de 1440 VA o menores, o
menos de ¼ de caballo de potencia.

b) 127 V entre conductores. Los circuitos que no excedan 127 V nominales entre
conductores, pueden alimentar:

1) Las terminales de portalámparas de casquillo roscado, o de otro tipo de

portalámpara para la clase de tensión para el cuál han sido diseñados.
2) Equipo auxiliar de lámparas de descarga.

13
 3) Equipo de cordón con clavija o equipo de utilización conectado
permanentemente.

c) 277 V a tierra. Los circuitos que excedan 127 V nominales entre conductores y no
excedan 277 V nominales a tierra, pueden alimentar.

1) Unidades de alumbrado de descarga eléctrica equipados con portalámparas de

casquillo roscado.
2) Unidades de alumbrado incandescentes provistas de portalámparas de casquillo
roscado, alimentadas de un autotransformador que forma parte integral de la
unidad y la terminal roscada externa esté eléctricamente conectada al conductor
neutro del circuito derivado.
3) Unidades de alumbrado provistas de portalámparas de casquillo roscado de base
mogul.
4) Otros tipos de portalámparas de casquillo roscado aprobadas para sus rangos de
tensión.
5) Equipo auxiliar de lámparas de descarga eléctrica.
6) Equipo de cordón con clavija o equipo de utilización conectado
permanentemente.
7) Que las unidades de alumbrado no sean del tipo de apagador integrado y que se
instalen a una altura no menor de 2. 4 m sobre el nivel del piso.

d) 600 V entre conductores. Los circuitos que exceden los 277 V nominales a tierra y que
no excedan 600 V nominales entre conductores, pueden alimentar.
1) El equipo auxiliar de lámparas de descarga eléctrica, montado en unidades
instaladas permanentemente, donde estas se ubican de acuerdo con una de las
siguientes condiciones:
a) A no menos de una altura de 6.7 m, en postes o estructuras similares para
iluminar áreas exteriores, tales como carreteras, puentes, instalaciones deportivas
o estacionamientos.
b) A no menos de una altura de 5.5 m, en otras estructuras tales como túneles.

2) Equipo de cordón con clavija o equipo de utilización conectado

permanentemente.

A continuación se transcribe parte de los artículos del capitulo IX del Reglamento Interno
para la Operación del Sistema Eléctrico Nacional de C. F. E. Relativo a Nomenclatura.

1.1.2.- CAPÍTULO IX DEL REGLAMENTO INTERNO PARA LA OPERACIÓN

DEL SISTEMA ELÉCTRICO NACIONAL DE C. F. E.

Artículo IX. 1 Para la segura y adecuada operación, la nomenclatura para identificar

voltajes, estaciones y equipos, será uniforme en toda la república. Deberá además facilitar
la representación gráfica por los medios técnicos o tecnológicos disponibles en la
operación.

Artículo IX. 2 Será obligatorio el uso de la nomenclatura en la operación.

14
Artículo IX. 3 Las áreas de control se podrán identificar por los números siguientes:

1. ÁREA CENTRAL
2. ÁREA ORIENTAL
3. ÁREA OCCIDENTAL
4. ÁREA NOROESTE
5. ÁREA NORTE
6. ÁREA NORESTE
7. ÁREA BAJA CALIFORNIA
8. ÁREA PENINSULAR

Artículo IX. 4 Las tensiones de operación (voltajes) se identificarán por la siguiente tabla
de colores:

400 KV Azul
230 KV Amarillo
de 161 hasta 138 KV Verde
de 115 hasta 60 KV Morado Magenta
de 44 hasta 13.2 KV Blanco
Menor de 13.2 KV Naranja

Este código de colores se aplicará en tableros mímicos, dibujos, unifilares y monitores de T.

V.

Artículo IX. 5 La identificación de la estación, se hará con la combinación de las tres letras
y es responsabilidad de cada área de control asignarla, evitando que se repita esta
identificación dentro del área.

Artículo IX. 6 Para distinguir la identificación entre dos estaciones con nomenclatura igual
de áreas de control diferentes, se tomará en cuenta el número de identificación de cada área.

Artículo IX. 7 La nomenclatura de las estaciones se definirá con las siguientes normas:

- La abreviatura del nombre de la instalación más conocida, por ejemplo:

Querétaro QRO.

- Las tres primeras letras del nombre, por ejemplo:

PitireraPIT

- Las iniciales de las tres primeras sílabas, ejemplo:

Mazatepec MZT

15
 - Para los nombres de dos palabras, se utilizarán las dos primeras letras de la
primera palabra, y la primera de la segunda palabra, o la primera letra de la
primera palabra y dos primeras de la segunda, ejemplo:
Río Bravo RIB
Pto. Escondido PES

- Se tomarán otras letras para evitar repeticiones en el caso de agotarse las

posibilidades anteriores, ejemplo:
Manzanillo MNZ

Artículo IX. 8 La identificación del equipo de una instalación determinada, se hará con
cinco dígitos. Como única excepción y sujeto a revisiones posteriores, los alimentadores de
distribución (radiales) en 34.5 KV y voltajes inferiores conservarán la nomenclatura de
cuatro dígitos en las instalaciones.

Artículo IX. 9 El orden que ocuparán de acuerdo a su función los dígitos, se hará de
izquierda a derecha.

PRIMERO - Tensión de operación

SEGUNDO - Tipo de equipo
TERCERO Y
CUARTO - Número asignado al equipo (las combinaciones que resulten) del 0 al
9 para el tercer dígito, combinando del 0 al 9 del cuarto dígito.
QUINTO - Tipo de dispositivo.

16
Artículo IX. 10 TENSIÓN DE OPERACIÓN. Está definido por el primer caracter
alfanumérico de acuerdo a lo siguiente:

TENSIÓN KV NÚMERO
0.00 a 2.40 1
2.41 4.16 2
4.17 6.99 3
7.00 16.50 4
16.60 44.00 5
44.10 70.00 6
70.10 115.00 7
115.10 161.00 8
161.10 230.00 9
230.10 499.00 A
500.10 700.00 B

Artículo IX. 11 TIPO DE EQUIPO. Está definido por el segundo caracter numérico de
acuerdo a lo siguiente:

NÚMERO EQUIPO
1 Grupo generador – transformador
(unidades generadoras)
2 Transformadores o autotransformadores
3 Líneas o alimentadores
4 Reactores
5 Capacitores (serie o paralelo)
6 Equipo especial
7 Esquema de interruptor de transferencia o
comodín.
8 Esquema de interruptor y medio
9 Esquema de interruptor de amarre de barras
0 Esquema de doble interruptor lado barra
número 2.

Artículo IX. 12 NÚMERO ASIGNADO AL EQUIPO. El tercero y cuarto caracter definen

el número económico del equipo de que se trate y su combinación permite tener del 00 al
99.

17
Artículo IX. 13 TIPO DE DISPOSITIVO. Para identificarlo se usa el quinto caracter
numérico que especifica el tipo de dispositivo de que se trata.

NÚMERO DISPOSITIVO
0 Interruptor
1 Cuchillas a barra uno
2 Cuchillas a barra dos
3 Cuchillas adicionales
4 Cuchillas fusibles
5 Interruptor en gabinete blindado (extracción)
6 Cuchillas de enlaces entre alimentadores y/o
barras
7 Cuchillas de puesta a tierra
8 Cuchillas de transferencia
9 Cuchillas lado equipo (líneas, transformador,
generador, reactor, capacitor).

Artículo IX. 14 Las barras se identifican en la forma siguiente:

B 1 Tensión en KV
B 2 Tensión en KV
B T Tensión en KV

Por ejemplo:

B1 115 KV que significa barra uno de 115 KV.

B2 115 KV que significa barra dos de 115 KV.
BT 115 KV que significa barra de transferencia de 115 KV

(Ver anexos)

Artículo IX. 15 El siguiente equipo se identifica:

U Unidad Generador
T Transformador (todo equipo de transformación)
AT Autotransformador
R Reactor
C Capacitor

(Ver anexos)

Artículo IX. 16 Cuando se trata de grupo generador y transformador, se debe identificar

con el mismo número; por ejemplo: Si el generador se identifica como U 10, el
transformador se identifica como T 10.

Como ejemplos se transcriben dos anexos.

18
ANEXO 1

93130

93137

B I 230 K V

93131
9 10 11
93139
93130 91010
T II

93133 5 111 9
UI
91019 T1 51015
98341 98151

98340 98150

98342 98152

91049
93159
93153
91043

91040 93150
91042 T4
93152
B2 230 KV
93157
U4

93150
T IP O D E D IS P O S IT IV O = IN T E R R U P T O R
N Ú M E R O A S IG N A D O A L E Q U IP O = 1 5
T IP O D E E Q U IP O = L ÍN E A
T E N S IÓ N D E O P E R A C IÓ N = 2 3 0 K V

19
ANEXO 2

B T 115 K V

B I 115 K V 76122 76236 76346

SEC A SEC B SEC C SEC D
73108 77218 7 3 11 8 73128
73101 7 3 111 73121
7 7 2 11
73100 7 3 11 0 73120

73109 77210 7 3 11 9 73129

7 3 11 0 73120
73100
T IP O D E D IS P O S IT IV O = IN T E R R U P T O R
NÚM E R O A S IG N A D O A L E Q U IP O = 1 0
T IP O D E E Q U IP O = A L IM E N T A D O R
N IV E L D E T E N S IÓ N = 1 1 5 K V

1.2 SIMBOLOGIA
Desde la antigüedad el hombre ha tratado de comunicar sus ideas con grabados en rocas,
figuras en bajo relieve ó pinturas rupestres. Por eso se dice que el lenguaje universal ha sido
el dibujo o las representaciones de objetos por medio de símbolos.
En nuestro país se ha adoptado la simbologia de las instalaciones eléctricas que rigen en los
Estados Unidos de América, por esto se le conoce como Simbología Americana, pero
debido a que tenemos Equipos y proyectos no solo americanos, sino también Europeos y de
otros países, se consideran algunos símbolos eléctricos Europeos y su equivalencia con los
de otros países.

20
 1.2.1. SIMBOLOGIA AMERICANA
1.2.1 a) Símbolos usados en planos de instalaciones eléctricas de alumbrado, fuerza y
comunicaciones.
1) Acometida eléctrica de C.F.E.

2) Tablero general

3) Equipo de medición (medidor)

E M K W H

4) Contacto sencillo

5) Contacto trifasico (tres polos 220 volts)

6) Contacto trifasico (salida especial)

7) Contacto de piso

8) Contacto doble
2
9) Lampara piloto

10) Cuadro indicador

11) Teléfono extensión
12) Reloj eléctrico marcador

13) Tubería que sube

14) Tubería que baja

15) Teléfono conmutador

16) Salida de teléfono para puerto de

computadora

21
17) Teléfono directo
T
18) Reloj eléctrico secundario

19) Llamador de enfermos con piloto

20) Botón de timbre

21) Lampara fluorescente de 22 W

22) Chapa eléctrica

23) Bocinas para sistema de sonido

24) Apagador sencillo

25) Apagador de escalera, o tres vías

26) Apagador de cuatro vías

27) Apagador de puerta o presión

P
28) Apagador de cadena

C
29) Interruptor de seguridad

30) Tablero de alumbrado o centro de

carga
31) Tablero de distribución o de fuerza

32) Salida de centro incandescente

33) Luminaria fluorescente 2 x 74 y 2 x 38 2 x 74 2 x 38

W

22
34) Timbre o campana

35) Zumbador

36) Corneta o sirena

37) Salida para antena T.V. de 75 y 300

ohms TV

38) Reflector

39) Portero eléctrico

40) Interruptor electromagnético

41) Registro eléctrico

R
42) Ventilador
8

43) Salida spot

44) Tubería conduit para teléfono

45) Tubería por piso (subterránea)
46) Tubería por losa o muro (visible)

1.2.1 b) Símbolos usados en sistemas de fuerza en diagramas esquemáticos.

 Interruptores

47) Desconectador de navajas

48) Interruptor termomagnético.

(desconectador en caja moldeada)

23
49) Desconectador moldeado con elemento
térmico

50) Desconectador moldeado con elemento

magnético

51) Desconectador moldeado

termomagnético

 Transformadores

52) Núcleo de hierro

53) Núcleo de aire

54) Doble voltaje H 1 X 1

H 4
H 3

H 2 X 2

 Motores de C.A.

55) Motor monofasico

56) Motor trifasico

57) Motor de rotor devanado

24
 Motores de Corriente Directa

58) Armadura

59) Campo derivado (se muestran 4 ondas)

60) Campo serie (se muestran 3 ondas)
61) Campo mixto (se muestran 2 ondas)

1.2.1 c) Símbolos usados en diagramas de control

 Interruptores

62) Interruptor de limite (fin de carrera)

Normalmente abierto
N O
Retenido cerrado
Normalmente cerrado N C
Retenido abierto
63) Interruptor de pie
N .O . N .C .
64) Interruptor de presión y vacío
N .O . N .C .
65) Interruptor de nivel
N .O . N .C .
66) Interruptor de temperatura

N .O . N .C .
67) Interruptor de flujo
N .O . N .C .
68) Interruptor de velocidad para frenado F F

R
69) Interruptor en reposo de velocidad para F
arranque

25
 Selectores

70) Selector de 2 posiciones

A 1
A 1
ó b ie n A 2
A 2
71) Selector de 3 posiciones M A N
A 1
ó b ie n O FF
A 2 A U TO
72) Selector de 2 posiciones, botón de I M
oprimir
A 1

A 2

 Alambrado

73) Conductores que se cruzan (no

conectado)

74) Conductores conectados

75) Línea de fuerza

76) Línea de control
77) Terminal

 Conexiones

78) Mecánica
79) Bloqueo mecánico

 Lamparas

80) Lamparas piloto O p rim id o

E s tá n d a r
A = color ambar p /p ru e b a
R = color rojo A R

81) Botón con contacto iluminado R

26
 Botones y contactos

82) Botones con contacto momentáneo

Un circuito
N .O . N .C .
Doble circuito N .C .
Cabeza tipo hongo
83) Botones con contacto mantenido
Dos de un circuito

Un doble circuito

84) Contactos con operación instantánea

Con supresor

N O N C
Sin supresor

85) Contactos de relevador de tiempo

La acción del contacto es retardada después que la bobina es:
E N E R G IZ A D A D E S E N E R G IZ A D A

N O TC N CTO . N O TO . N C TC.

 Resistencias, capacitores y termopares

86) Resistencia 300  ó b ie n

87) Resistencia variable ó b ie n
88) Reostato 700 

89) Termopar de calentamiento indirecto

90) Termopar de calentamiento directo

91) Capacitor fijo

27
92) Capacitor variable

 Semiconductores

93) Diodo o rectificador de media onda

94) Rectificador de onda completa C A _

+

CD CD
C A
95) Diodo túnel

96) Diodo zener

97) Diodo zener bidireccional

98) Fotocelda

99) Diodo controlado de silicio, SCR

100) Transistor unijuntura programable

101) Transistor tipo PNP (C )

(B )
(E )
102) Transistor tipo NPN (C )
(B )
(E )

1.2.1 d) Simbología usada en diagramas unifilares

103) Wattmetro
W
104) Voltmetro
V
105) Kilowattmetro
K W
106) Ampermetro
A

28
107) Conmutador Voltmetro V
108) Conmutador Ampermetro A
109) Motor de inducción jaula de ardilla
M
110) Motor de inducción de rotor devanado
M

111) Kilowatthorimetro
K W H

112) Batería

113) Generador de corriente continua

G
114) Generador
G V I

115) Motor C.D.

M
116) Control de motor

117) Arrancador a tensión plena

118) Arrancador a tensión reducida

119) Apartarrayos

120) Interruptor de potencia tipo removible, 52

operación en aire o poco volumen de acetil

121) Cuchillas o desconectador

122) Conexión a tierra

123) Transformador de corriente tipo

boquilla o Bushing

29
124) Transformador de corriente para control
y medición ó b ie n

125) Transformador de potencia

126) Transformador de corriente de

secuencia cero

127) Transformador de potencial para

control en el primario y en el secundario tipo
removible

128) Fusible

129) Campo excitador

130) Reostato de campo

131) Interruptor termomagnético

132) Resistencia detectora de temperatura

(RTD)

133) Contactor

30
1.2.1 e) Numeros de la Norma Internacional para identificacion de Dispositivos
utilizados en Diagramas Unifilares (ANSI)
1. Elemento maestro.
2. Relevador de arranque o de cierre, con retardo.
3. Relevador de comprobación o del bloqueo condicionado
4. Contacto maestro.
5. Dispositivo de parada.
6. Interruptor de arranque.
7. Interruptor de ánodo.
8. Interruptor del circuito de control.
9. Dispositivo inversor.
10. Interruptor de secuencia de unidad.
11. Reservado para aplicación futura.
12. Dispositivo de sobrevelocidad.
13. Dispositivo de velocidad sincrónica.
14. Dispositivo de baja velocidad.
15. Dispositivo para comparar y conservar velocidad.
16. Reservado para aplicación futura.
17. Interruptor de descarga o derivador.
18. Dispositivo acelerador o desacelerador.
19. Contactor o relevador de transición de arranque a marcha.
20. Válvula operada eléctricamente.
21. Relevador de distancia.
22. Interruptor igualador.
23. Dispositivo regulador de temperatura.
24. reservado para aplicación futura.
25. Dispositivo de sincronización o de comprobación de sincronismo.
26. Dispositivo térmico de aparatos para la protección a rotor bloqueado del
arrollamiento amortiguado.
27. Relevador de bajo voltaje.
28. Detector de flama.

31
29. Contactor de desconexión.
30. Anunciador de alarma.
31. Dispositivo para excitación separada.
32. Relevador direccional de potencia inversa.
33. Contacto de posición (de límite).
34. Dispositivo de secuencia maestro.
35. Dispositivo para operar escobillas o para poner en corto circuito anillos colectores.
36. Dispositivo de voltaje o polarización.
37. Relevador de baja potencia o baja corriente.
38. Dispositivo de protección de chumacera.
39. Monitor de condición mecánica.
40. Relevador del campo para protección contra perdida de excitación.
41. Interruptor del campo.
42. Interruptor de marcha.
43. Dispositivo manual de transferencia o selección.
44. Relevador de secuencia de arranque de unidades.
45. Monitor de condición atmosférica.
46. Relevador de corriente de secuencia negativa o desequilibrio de fases.
47. Relevador de voltaje de secuencia de fases (voltaje).
48. Relevador de secuencia incompleta.
49. Relevador térmico de máquinas o transformadores.
50. Relevador instantáneo de sobrecorriente o de velocidad de aumento de corriente.
51. Relevador temporizado de sobrecorriente alterna.
52. Interruptor de C.A.
53. Relevador excitador o de generador de C.D.
54. Interruptor de alta velocidad para C.D.
55. Relevador de factor de potencia.
56. Relevador de aplicación de campo.
57. Dispositivo para poner en cortocircuito o a tierra.
58. Relevador de falla de rectificador.
59. Relevador de sobrevoltaje.

32
60. Relevador de desequilibrio de voltajes.
61. Relevador de desequilibrio de corrientes.
62. Relevador de paso o apertura, con retardo.
63. Relevador de presión, de nivel o de flujo (de líquido o de gas).
64. Relevador para protección a tierra.
65. Regulador de velocidad.
66. Dispositivo contador o espaciador de operaciones o para ajustes de posición.
67. Relevador direccional de sobrecorriente alterna.
68. Relevador de bloqueo.
69. Dispositivo permisivo de control.
70. Reostato operado eléctricamente.
71. Interruptor de nivel.
72. Interruptor de C.D.
73. Contactor de resistencia de carga.
74. Relevador de alarma.
75. Mecanismo cambiador de posición.
76. Relevador de sobrecorriente directa.
77. Transmisor de pulsos.
78. Relevador de protección o medidor de ángulo de fase entre voltajes o entre
corrientes o entre voltaje y corriente.
79. Relevador de recierre de A.C.
80. Interruptor de flujo
81. Relevador de frecuencia.
82. Relevador de recierre de C.D.
83. Relevador automático de transferencia, o de selección.
84. Mecanismo de operación.
85. Relevador receptor para onda portadora o para hilo piloto.
86. Relevador de bloqueo definitivo.
87. Relevador de protección diferencial en porciento de corrientes de entrada y salida al
motor.
88. Motor generador o motor auxiliar.

33
89. Cuchillas operadas eléctricamente.
90. Dispositivo de regulación.
91. Relevador direccional de voltaje.
92. Relevador direccional de voltaje y de potencia.
93. Contactor cambiador de campo.
94. Relevador de disparo o de disparo libre.
95. a 99 se usaran únicamente para aplicaciones especificas en instalaciones donde
ninguno de los números asignados del 1 al 94 resulten adecuados.
Como ejemplo de utilización de estos números se citan los siguientes esquemas que
muestran las protecciones mínimas recomendadas para motores de inducción y síncronos,
así como líneas alimentadoras, en voltajes medios 2.4 kV y 4.16 kV.

5 0
5 1
3
3
5 1
G
1
1

B a rra s 5 2
d e d is tr ib u c ió n

Un alimentador a tensión de utilización.

5 0 5 0
5 1 5 1
3 3

3 3
5 1 5 1
G G
1 1

1 1

4 7 4 7
1 1 2
2

5 2 -1 5 2 -2

5 2 -3
B a rra d e D is trib u c ió n N .A .

Doble alimentador a tensión de utilización

34
 2

52 47
1

50 51 46 49S
3 3 1 1

87
3

3
50
G

49
1

M RTD

3
3001 H P ó M AY O R ES
1 3 .2 K V .

35
1.2.2 SIMBOLOGIA EUROPEA
1.2.2 a) Elementos generales de circuito
DESCRIPCION SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA
ALEMANA BRITANICA ESTADOUNIDENSE INTERNACIONAL
Y CANADIENSE
= = =
Resistencia o o o

Resistencia con = = =
derivaciones
=
Embobinado, o
inductor L
Embobinado,
inductor con
= o
derivaciones
Capacitor
= o
Capacitor con
derivaciones =

Capacitor
electrolítico + + + =
polarizado
Imán permanente = =
P M
Batería
_ = =
+
Tierra = = =

Estructura o
chasis
Estado variable = = = = = = = = =

36
 en operación
Continuo, N por
pasos variables,
para la prueba = = = = = = = = =
(ajuste
preinstalado)
Variable bajo la Lineal No lineal
influencia de una = = = = = =
cantidad física
Descargador a
distancia
explosiva
Derivador de
ondas ó =

Símbolo para
sobrearco o punto
de aislamiento =
para descarga
disrruptiva

Termopar = =

Reloj

Convertidor,
transmisor = =

Amplificador,
símbolo general =

37
 Puente _ _ _
+ + +
rectificador de
onda completa

ó ó
Fusible = ó =

=ó
=ó=ó

Clavija y enchufe
del equipo = = ó

Lampara de
filamento =

Lampara de
descarga
NORMAS: IEC NORMAS: CSA
Nota: el símbolo “=” significa que es igual al símbolo Alemán.

38
1.2.2. b) Mecanismo de maniobra
DESCRIPCION SIMBOLOGIA SIMBOLOGI SIMBOLOGIA SIMBOLOGIA
ALEMANA A ESTADOUNIDENSE INTERNACIONAL
BRITANICA Y CANADIENSE
Mecanismo de
operación =
V ie jo N uevo
manual Nuevo
Mecanismo
operado por V ie jo N uevo

pedal
Mecanismo Anotado con
V ie jo N uevo
operado por leva “CO”
Mecanismo
operado =
V ie jo N uevo PN D
neumáticamente Nuevo
Mecanismo
operado por =
V ie jo N uevo
fuerza Nuevo
Mecanismo
operado por M M = =
V ie jo N uevo M O T
motor Nuevo
Mecanismo de SW M EC H
cambio V ie jo N uevo

39
 Elemento
operado con
retorno
automático sobre
la
discontinuación = = ó ó =
de la fuerza
actuante para
contactores,
relevadores,
disparos
Bobina
energizada en
operación (la
flecha denota el
estado de
operación, si esta
desviada de la
representación
estándar

Relevador con
ó
dos bobinas
trabajando
unidireccional- ó

mente A A

40
 Elemento con =
ó
retardo de tiempo
por operación =
SR ó
electromecánica
ó
Retardo de caída
ó
magnética

SR

=
ó
Acción demorada =
ó
a la elevación de
ó SO
voltaje

Acción demorada =
ó
a la elevación y a
la caída de =
SA
voltaje

Relevador
polarizado P + ó P P Ó =

Relevador
remanente ó =

Relevador de
resonancia = ó =

Equipo con C on candado

candado =
S in c a n d a d o

41
 V ie jo
Muesca * =

N uevo
Equipo con
acción demorada V ie jo
siguiendo la TC ó TCD =
fuerza actuante TO ó TDO
N uevo
hacia la derecha
Equipo por V ie jo
actuación cíclica *

N uevo
*) con anotación

1.2.2 c) Acoplamientos
DESCRIPCION SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA
ALEMANA BRITANICA ESTADOUNIDENSE INTERNACIONAL
Y CANADIENSE
Acoplamiento
mecánico ó =
operado =
manualmente
desenganchado
Enganchado ó =
=

42
1.2.2 d) Dispositivos de disparo.
DESCRIPCION SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA SIMBOLOGIA
ALEMANA BRITANICA ESTADOUNIDENSE INTERNACIONAL
Y CANADIENSE
Dispositivos de
ó
ó
disparo térmico =
por sobrecarga
Dispositivos de
ó I>
disparo
magnético por
sobrecorriente
Dispositivo de
ó U < U V
disparo por
sobrevoltaje
Bobina de
disparo de
circuito en ó TC

derivación
abierto

1.2.2 e) Mecanismos de control

DESCRIPCION SIMBOLOGIA SIMBOLOGI SIMBOLOGIA SIMBOLOGIA

ALEMANA A ESTADOUNIDENSE INTERNACIONAL
BRITANICA Y CANADIENSE
Contacto
normalmente
ó
abierto ó ó ó ó ó
V ie jo N uevo

43
 Contacto
ó
normalmente
cerrado ó ó ó ó ó
V ie jo N uevo

Contacto ó
ó ó ó
permutador
ó
V ie jo N uevo

Contacto
permutador que ó
ó ó
cierra otro V ie jo N uevo
circuito antes de
abrir el anterior
Contactos con
retardo de tiempo
posterior a la
energización de
TC o
la bobina, con
TD C
tiempo cierra su V i e j o N uevo
contacto
Posterior a la
energización de
la bobina, con
TO o
tiempo abre su TD O
contacto V ie jo N uevo

44
 Posterior a la
desenergización
de la bobina
TO o
cierra el TD O
contacto y abre
V ie jo N uevo
con tiempo
Posterior a la
desenergización
de la bobina abre
TC o
y cierra el TD C
contacto con V ie jo N uevo
tiempo

Contactor

V ie jo N uevo

45
 I> I> I>
Interruptor
trifasico en aire,
ajustado con tres V ie jo

relevadores ó

térmicos y
sobrecorriente y
tres disparos
I> I> I>
electromagnéti-
cos por
sobrecorriente N uevo

Desconectador
trifasico

V ie jo

N uevo

Interruptor V ie jo
trifasico

N uevo

46
 Abridor de
ó ó ó
circuito ó C B

Desconectador
de circuito

Fusible
desconectador
=

Fusible
desconectador
trifasico =

Puente
desconectador

Interruptor
sencillo operado
manualmente
V ie jo N uevo
Interruptor
operado
manualmente o
por resorte con
un contacto
normalmente V ie jo N uevo

abierto

47
Con un contacto
normalmente
cerrado
V ie jo N uevo
Operado por
pedal

V ie jo N uevo
Operado por CO
medio de leva

V ie jo N uevo
Actuado por
V V
velocidad de
V ie jo N uevo
flujo
Actuado por
P P
presión
V ie jo N uevo
Actuado por
u u
temperatura
Viejo Nuevo
Actuado por
Q Q
nivel de líquido
V ie jo N uevo
Interpretación de
la variable
Velocidad de V> / V<
flujo sobre/baja
Presión
P / P
sobre/baja P> / P<
Temperatura
T / T
sobre/baja u> / u<
Nivel de líquido
L / L
sobre/baja Q> / Q<

48
 Velocidad
SP / SP
sobre/baja n> / n<
Ejemplos
Interruptores
abiertos
n> n>
momentáneamen SP

te por
sobrevelocidad
Interruptores
momentáneamen
u u
te cerrados por T
Viejo Nuevo
sobretemperatura

1.2.2 m) Ejemplo: Diagrama de fuerza del mecanismo de traslación del puente para una
grúa viajera.

49
Motor de traslación del puente de grúa viajera

50
1.3 COSTO DE LA ENERGÍA ELÉCTRICA.

Para evitar rezagos que impidan mantener la continuidad en la inversión y garantizar un

suministro de energía eléctrica acorde al crecimiento de la demanda, se establecen
procedimientos de ajuste que permiten reflejar de manera rápida, las variaciones de los
precios de los combustibles utilizados en su generación y el índice de inflación nacional.

En algunos Estados la demanda de energía eléctrica se desplaza fuera del periodo punta,
debido al consumo asociado al mayor uso de aires acondicionados y al cambio del horario
de verano establecido recientemente en la República Mexicana.

También los cambios de características regionales, tales como las estaciones de año y
temperatura promedio, hacen necesario adoptar periodos horarios y estacionales para las
tarifas de suministro y venta de energía eléctrica.

Por todo lo antes mencionado y otros rubros que veremos más adelante, C. F. E. y Cía de
Luz y Fuerza del Centro solicita cada determinado tiempo, a la Secretaría de Hacienda y
Crédito Público, ajustes y modificaciones tarifarias. Independientemente de los muchos
tipos de tarifas y de los diferentes procedimientos de cálculo de cualquier compañía de
generación de energía eléctrica del mundo, todas las facturas extendidas sobre el consumo
de energía obedecen al mismo patrón, a saber:

1.3.1).- Demanda máxima.

1.3.2).- Energía consumida
1.3.3).- Factor de potencia.

51
Los cargos por concepto de la demanda se basan en los costos de generación de energía
eléctrica, de la transmisión y distribución de la misma, de acuerdo con los medios
disponibles para efectuarlas. En este renglón se incluyen los cargos redituables de la
inversión, agregando intereses, impuestos, amortización, etc. Los cargos por concepto de
energía comprenden los costos de combustible, mantenimiento y otros gastos relacionados
con la operación.

1.3.1 CARGOS POR DEMANDA MÁXIMA.

La demanda máxima puede explicarse de la manera siguiente: Supongamos que una planta
va a fabricar botes de hojalata y que el rendimiento de cada máquina es de 10, 000 botes
diarios; una orden de 300, 000 botes requiere 30 máquinas para fabricar este volumen en un
día, pero si ésta orden se reparte entre 10 días, la planta podrá trabajar con solo tres
máquinas.

El valor de la inversión representado por las máquinas tiene que incluirse en el costo de
producción de los botes. Si se puede convencer al comprador para que espere más tiempo
para recibir sus botes, se le podrá dar un precio más bajo por unidad.

Lo mismo sucede con el caso de la energía eléctrica, solo que en este renglón no le queda a
la Central de Generación Eléctrica ninguna alternativa. Al hacer funcionar el interruptor
debe haber energía eléctrica suficiente para encender el alumbrado. Al oprimir un botón, las
líneas de suministro deben tener la fuerza suficiente para el arranque del motor respectivo.

Por lo general no se encienden todas las luces a la vez y lo mismo ocurre en el caso de los
motores. Pero si el consumo así lo requiere, se podrá conectar totalmente el servicio.

Por tal motivo, la Central Eléctrica necesita tener a su disposición todo el equipo necesario
para poder sostener esta carga de continuo, las veinticuatro horas del día.

Pero la Central no da servicio solamente a unas diez fábricas, sino que tiene que suministrar
la energía a algunos cientos de miles de fábricas, de manera que esta obligada a mantener
disponible, en todo tiempo una vasta reserva de energía.

El costo para el sostenimiento de estos servicios que exigen un máximo de esfuerzo se les
pasa a los usuarios en forma de cargos de demanda. La demanda máxima es la demanda
media en kilo watt durante un periodo de quince minutos en el cual el consumo de energía
es mayor que en cualquier otro periodo.

1.3.1.A) FACTOR DE CARGA.

Es la relación que existe entre la carga promedio y la demanda máxima. Si el consumidor

utiliza la capacidad total, o sea la demanda máxima, durante las veinticuatro horas
diariamente, se dice que está operando al 100 % de su carga o de su factor de carga. En esta
forma se logrará la tarifa más baja por Kilowatt-hora.

52
La nueva disposición es que los consumidores que presenten altos factores de carga
propicien una mayor eficiencia en la utilización de la instalación, por lo cual es
recomendable estimular dicho comportamiento y para tal efecto es pertinente fijar tarifas
especiales para aquellos usuarios de alta tensión que presenten demandas superiores o
iguales a 10, 000 (Diez mil) KW y factores de carga mayor o iguales a 0.7 (cero punto
siete).

Al analizar las curvas de demanda podrá determinarse cuando ocurren las demandas
máximas y las causas de las mismas, y entonces se está en disponibilidad de adoptar las
medidas adecuadas. Estas pueden ser las siguientes:

 Evitar la energización simultánea de equipos y cargas eléctricas cuyas corrientes de

arranque sean altas.
 Establecer un programa de operación de equipo que permita desfasarlos sin afectar la
producción.
 Instalar un sistema de control automático que vigile el comportamiento de la demanda y
realice desconexión o limitación de cargas según un programa preestablecido de acuerdo
con las funciones propias de la empresa en cuestión.

Entre más alta sea la demanda de energía en un momento dado por un periodo de quince
minutos, más alto será también su cargo. Entre más uniforme se pueda repartir el consumo
de Energía Eléctrica en una planta, más bajo será el cargo por demanda.

1.3.1.B) CONTROL DE DEMANDA.

El control de demanda automático debe ser considerado cuando la demanda es muy

variable y su control sea factible debido a la existencia de cargas controlables. Este tipo de
control ha sido ampliamente utilizado en la industria del acero, pero sus principios pueden
ser aplicados a los grandes consumidores industriales y comerciales.

El primer paso en la aplicación de control de demanda automático, es establecer el límite de

demanda. Este esta basado en las lecturas actuales de demanda o en un análisis de la
demanda máxima.

El segundo paso consiste en identificar las cargas controlables, las cuales pueden ser
desenergizadas para obtener el límite deseado. Ejemplo de cargas controlables: hornos
eléctricos, compresores, acondicionadores de aire, ventiladores de calefacción y
ventilación, enfriadores, etc..

Dados los elevados cargos por concepto de demanda, vale la pena hacer un esfuerzo por
parte de los consumidores con el objetivo de reducir la demanda máxima y tratar de utilizar
la energía fuera de las horas de punta. La estructura de las tarifas penaliza el uso de la
energía en periodos de punta y alienta a los consumidores para hacer uso de la misma
durante los periodos de base. Esta estructura favorece económicamente a los usuarios y
permite que las compañías de energía eléctrica exploten con mayor eficiencia a sus
instalaciones.

53
1.3.2 CARGOS POR ENERGÍA CONSUMIDA.

1.3.2.A) MEDICIÓN DE ENERGÍA ACTIVA.

El principio de funcionamiento de un medidor de potencia se encuentra fundamentado en

las leyes de Faraday que aplicadas a la medición de potencia se explican en su forma más
simple de la siguiente manera:

Dos electromagnetos son colocados en el medidor y se alimentan con el voltaje y la

corriente a ser medidos. El flujo resultante induce el torque del disco el cual es proporcional
a la potencia. La acción de frenado de disco es proporcionada por un magneto permanente.

Esta medición de potencia, se integra a un mecanismo indicador de engranes para medir la

energía activa.
MAGNETO
PERMANENTE
DISCO GIRATORIO
DE ALUMINIO Y SU EJE

BOBINA DE
VOLTAJE

RESISTENCIA
V BOBINA DE
CORRIENTE O
CARGA

1 0 9 90 1
2 8 8 2
3 7 7 3
456 6 5 4

MECANISMO
INDICADOR DE ENGRANES
CARATULA CON DIGITOS

Figura 1.1 Kilowatthorimetro.

En una red de distribución trifásica sin neutro, se puede usar el método de los dos
wattmetros, integrando la medición de potencia a través del tiempo, para medir la energía
activa trifásica.

54
 Figura 1.2 Método de los dos Wattmetros

También se puede usar un medidor de Energía trifásico. En el cual esta integrado el método
de los dos wattmetros con un mecanismo indicador de engranes.

A
B
C
Figura 1.3 Diagrama de alambrado de un medidor trifásico.

1.3.2.B) MEDICIÓN DE ENERGÍA REACTIVA.

El principio es el mismo que para la medición de energía activa, pero el flujo debido al
voltaje en la bobina tiene que estar desfasado en 90º. Para este propósito, se usa el valor del
voltaje de las otras dos fases diferentes para la medición de corriente. Finalmente, los
costos de operación de la porción de la factura de consumo de energía eléctrica, se basan en
el número de Kilowatt-hora registrados en el tiempo de cierto periodo, normalmente de uno
o dos meses. Mientras que la medición de energía reactiva en Kilovar-hora sirve para
determinar el factor de potencia que se tiene en el consumo, y así, poder calcular el
porcentaje de recargo o bonificación que se hará a dicha factura, que analizaremos en el
inciso 1.3.3.

1.3.2.C) PORCENTAJE DE RECARGO O BONIFICACIÓN POR MEDICIÓN DE

ENERGÍA.

Según el acuerdo del ajuste y bonificación tarifaria para suministro y venta de energía
eléctrica, en el numeral 5.4 de disposiciones complementarias que entra en vigor el día
primero de enero de 1999, se menciona que:

55
a) En los servicios de suministro de energía eléctrica en alta tensión, el suministrador podrá
efectuar la medición de la energía consumida y de la demanda máxima, en el lado del
secundario ó en el del primario de los transformadores del usuario. Si se hiciere en el
lado del secundario, las facturaciones se aumentarán en un 2% por concepto de pérdidas
de energía en el transformador (Porcentaje de recargo).

b) En los servicios con tarifa de baja tensión, si la medición se hiciere en el lado primario
de los transformadores, las facturaciones se disminuirán en un 2% (Porcentaje de
bonificación).

1.3.3 CARGOS POR BAJO FACTOR DE POTENCIA.

Es la relación existente entre la potencia activa o real del sistema y la potencia aparente o
total del sistema.

El factor de potencia puede ser de dos tipos dependiendo el tipo de carga:

 Factor de potencia Inductivo o en atraso (-).

 Factor de potencia Capacitivo o en adelanto (+).

Cuando nosotros demandamos mucha carga reactiva las compañías generadoras tendrán
que suministrar mucha energía que realmente no produce trabajo

Para ilustrar mejor estos conceptos tan importantes del Factor de Potencia, hagamos un análisis vectorial.

S2=P2  JQ2

S Q

S -Q

Atraso Adelanto

S2=P2-JQ2 S2=P2+JQ2

Inductivo Capacitivo

56
 Figura 1.4 Triángulo de potencias

Si el ángulo entre las potencias activas y aparente es denotado por la letra ,entonces

FP = Cos ; %FP = Cos x 100 %

Potencia Activa = Potencia Aparente x Cos

P = SCos

El valor del Cos es llamado Factor de potencia.

El factor de potencia puede ser expresado como una función de las potencias activa
y la aparente FP = Cos = P/S
  
Si; S 2  P 2  JQ2 S= P 2  Q2

Sustituyendo:

P
F . P.
P  Q2
2

Esta formula muestra que el factor de potencia puede ser considerado en un valor relativo,
como un valor característico de la potencia reactiva consumida.
Una carga que consume la mayor parte de potencia reactiva tiene un bajo factor de potencia
(F.P.). Para una potencia consumida constante y el F.P. más bajo, la potencia aparente será
más alta y por consiguiente más alta será la cantidad de corriente de la red.
Analicemos los diferentes valores de corriente “I” para diferentes valores de F.P.

Sabemos que:

P= 3 *V*I x cos 

Si 3 es una constante, y si P y V son constantes, y hacemos: K = I x cos

K
de donde I  Cos

Entonces los diferentes valores de “I” para diversos valores de “F.P” representados en la
siguiente gráfica son:

57
 %Ln
Cos I
200
1.0 k
0.9 k (1.11)
0.8 k (1.25)
0.7 k (1.42)
0.6 k (1.66)
0.5 k (2)

150

125

100
Cos
1 0.9 0.8 0.7 0.6

Figura 1.5 La corriente nominal es afectada por el Cos .

Como se observa, con un Factor de Potencia (F.P.) igual a 0.5, la cantidad de corriente por
la carga será dos veces la corriente útil. Con un F.P. igual a 0.9, la cantidad de corriente será
11.1 % más alta que la corriente útil.

Lo anterior significa que para una potencia constante, los cables de distribución y
transformadores estarán sobrecargados y que las pérdidas en ellos se incrementarán en
proporción al cuadrado de la corriente.

En consecuencia se puede asegurar que un bajo factor de potencia ocasiona al usuario las
siguientes desventajas.

a) Aumentarán las pérdidas por efecto Joule, las cuales son una función del cuadrado de la
corriente, en consecuencia se incrementarán las pérdidas en:
 Los cables
 Los transformadores
 Los motores

b) Se produce un aumento en la caída de voltaje, lo cual ocasiona un insuficiente

suministro de potencia a las cargas, en consecuencia, éstas cargas sufren una reducción
en su potencia de salida.

c) Las instalaciones no pueden ser aprovechadas a toda su capacidad, lo cual produce altos
costos de depreciación.

58
d) Como el bajo factor de potencia afecta al suministrador, éste penaliza al usuario con bajo
F.P. y gratifica al alto F.P., aplicando las siguientes fórmulas:

% DE BONIFICACIÓN PARA F.P. > 0.9

1 0.9 
% Bonificación = 1 100
4 F . P.
% DE RECARGO PARA F.P. < 0.9
3  0.9 
% Recargo =   1100
5  F . P. 

Se sobreentiende que el usuario con F.P. = 0.9 no tendrá recargo ni bonificación.

1.3.4 TARIFAS DE ENERGÍA ELÉCTRICA:

Para las diferentes tarifas, se considera el nivel de tensión como sigue:

a) Baja tensión: Tensión de suministro menor o igual a 1KV.

b) Media tensión: Tensión de suministro mayor a 1 KV, pero menor o igual a 35 KV.

a) Alta tensión a nivel subtransmisión: Tensión de suministro mayor a 35 KV, pero

menor a 220 KV.

b) Alta tensión a nivel transmisión: tensión de suministro igual o mayor a 220 KV.

TARIFA.

01.- Servicio doméstico (Baja Tensión).

1A.- Servicio doméstico para localidades con temperatura media mínima en verano mayor
de 25º C pero menor de 28º C.

1B.- Servicio doméstico para localidades con temperatura media mínima en verano igual ó
mayor de 28º C pero menor de 30º C.

1C.- Servicio doméstico para localidades con temperatura media mínima en verano de 30º
C.

1D.- Servicio doméstico para localidades con temperatura media mínima en verano de 31º
C.

1E.- Servicio doméstico para localidades con temperatura media mínima en verano de 32º
C.

59
02.- Servicio general hasta 25 KW de demanda.

03.- Servicio general para más de 25 KW de demanda.

5 y 5A.- Servicio para alumbrado público.

6.- Servicio para bombeo de agua potable o negra, de servicio público.

7.- Servicio temporal (Baja, Media o Alta Tensión).

9.- Servicio para bombeo de agua para riego agrícola en baja tensión.

9M.- Servicio para bombeo de agua para riego agrícola en Media tensión. (1 KV <
Tensión  35 KV)

OM.- Tarifa Ordinaria para servicio general en Media tensión, con demanda menor a 100
KW.

HM.- Tarifa Horaria para servicio general en Media tensión, con demanda de 100 KVW o
más.

HS.- Tarifa Horaria para servicio general en alta tensión, nivel Subtransmisión. (35
KV<Tensión < 220 KV)

HSL.- Tarifa Horaria para servicio general en alta tensión, nivel Subtransmisión, para
Larga utilización.

HT.- Tarifa Horaria para servicio general en alta tensión, nivel Transmisión (Tensión 
220 KV).

HTL.- Tarifa Horaria para servicio general en alta tensión, nivel Transmisión para Larga
utilización.

TARIFAS HORARIAS DE RESPALDO:

HM-R.- Tarifa Horaria para servicio de Respaldo para falla y mantenimiento en Media
tensión (demanda igual ó mayor de 500 KW).

HM-RF.- Tarifa Horaria para servicio de Respaldo para Falla en Media tensión (demanda
igual ó mayor de 500 KW).

HM-RM.- Tarifa Horaria para servicio de Respaldo para Mantenimiento programado en

Media tensión (con demanda igual a 500 KW).

60
HSR.- Tarifa Horaria para servicio de Respaldo para falla y mantenimiento en alta
tensión, nivel Subtransmisión.(35 KV < Tensión < 220 KV).

HS-RF.- Tarifa Horaria para servicio de Respaldo para Falla en alta tensión, nivel
Subtransmisión. (35 KV < Tensión < 220 KV)

HS-RM.- Tarifa Horaria para servicio de Respaldo para Mantenimiento programado en

alta tensión, nivel Subtransmisión.

HT-R.- Tarifa Horaria para servicio de Respaldo para falla y mantenimiento en alta
tensión, nivel Transmisión.

HT-RF.- Tarifa Horaria para servicio de Respaldo para Falla en alta tensión, nivel
Transmisión.

HT-RM.- Tarifa Horaria para servicio de Respaldo para Mantenimiento programado en

alta tensión, nivel Transmisión.

TARIFAS PARA SERVICIO INTERRUMPIBLE OPCIONAL:

I-15.- Tarifa para servicio interrumpible. En esta tarifa se inscriben opcionalmente

usuarios de las tarifas HS, HSL, HT y HTL que soliciten adicionalmente este
servicio y que su Demanda Máxima Medida en periodo de Punta, Semipunta,
Intermedio o Base, sea igual ó mayor de 10, 000 KW durante los 3 meses
previos a la solicitud de inscripción (vigencia mínima de un año).

I-30.- Igual a la anterior pero con Demanda Máxima Medida igual o mayor de 20, 000
KW.

61
 RESUMEN DE TARIFAS DOMESTICAS 1999
CARGOS POR ENERGÍA ($/kWh)
TAR I FA1
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-75 0.350 0.354 0.358 0.362 0.366 0.370 0.374 0.378 0.382 0.386 0.390 0.394
Intermedio 76-200 0.412 0.416 0.420 0.424 0.428 0.432 0.436 0.440 0.444 0.449 0.454 0.459
Excedente a 200 1.208 1.220 1.232 1.245 1.258 1.271 1.284 1.297 1.310 1.323 1.336 1.350
T A R I F A 1-A
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-100 0.301 0.304 0.307 0.310 0.313 0.316 0.319 0.322 0.325 0.328 0.331 0.334
Intermedio 101-250 0.362 0.366 0.370 0.374 0.378 0.382 0.386 0.390 0.394 0.398 0.402 0.406
Excedente a 250 1.208 1.220 1.232 1.245 1.258 1.271 1.284 1.297 1.310 1.323 1.336 1.350
T A R I F A 1-B
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-125 0.301 0.304 0.307 0.310 0.313 0.316 0.319 0.322 0.325 0.328 0.331 0.334
Intermedio 126-300 0.362 0.366 0.370 0.374 0.378 0.382 0.386 0.390 0.394 0.398 0.402 0.406
Excedente a 300 1.208 1.220 1.232 1.245 1.258 1.271 1 1.297 1.310 1.323 1.336 1.350
.284
TA R I F A 1-C
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-150 0.301 0.304 0.307 0.310 0.313 0.316 0.319 0.322 0.325 0.328 0.331 0.334
Intermedio 151-750 0.362 0.366 0.370 0.374 0.378 0.382 0.386 0.390 0.394 0.398 0.402 0.406
Excedente a 750 1.208 1.220 1.232 1.245 1.258 1.271 1.284 1.297 1.310 1.323 1.336 1.350
T A R I F A 1-D
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-175 0.301 0.304 0.307 0.310 0.313 0.316 0.319 0.322 0.325 0.328 0.331 0.334
Intermedio 176-1000 0.362 0.366 0.370 0.374 0.378 0.382 0.386 0.390 0.394 0.398 0.402 0.406
Excedente a 1000 1.208 1.220 1.232 1.245 1.258 1.271 1.284 1.297 1.310 1.323 1.336 1.350
T A R I F A 1-E
RANGO ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC
Básico 1-300 0.251 0.254 0.257 0.260 0.263 0.266 0.269 0.272 0.275 0.278 0.281 0.284
Inter. Bajo 301-1200 0.324 0.327 0.330 0.333 0.336 0.339 0.342 0.345 0.349 0.353 0.357 0.361
Inter. Alto 1201-2500 0.764 0.772 0.780 0.788 0.796 0.804 0.812 0.820 0.828 0.836 0.845 0.854
Excedente a 2500 1.208 1.220 1.232 1.245 1.258 1.271 1.284 1.297 1.310 1.323 1.336 1.350

62
1.3.5. CALCULO DEL COSTO DE LA ENERGÍA ELECTRICA PARA TARIFAS DOMÉSTICAS

FORMULAS PARA EL CALCULO DEL COSTO DE LA ENERGIA DE TARIFAS DOMESTICAS

RANGOS DE ENERGÍA EN VERANO Kwh MENSUALES D. A. P.

CLASIFICACIÓN BÁSICO INTERMEDIO EXCEDENTE I. V. A. U OTROS
1 1-75 76-200 A 200
1ª 1-100 101-250 A 250 15%
1B 1-125 126-300 A 300 Ó
1C 1-150 151-750 A 750 10%
1D 1-175 176-1000 A 1000
P1 + P2 + P3 FNE X IVA FB X DAP Aut.
PARA 32 ºC Ó MÁS
RANGOS POR ENERGÍA EN VERANO
KWh MENSUALES
CLASIFICACIÓN BÁSICO INTERMEDIO INTERMEDIO EXCEDENTE I. V. A. D. A. P.
BAJO ALTO
1-300 301-1200 1201-2500 A 2500 U OTROS
DOMÉSTICA P1 + P2 + P3 + P4 + 15% x FNE + FB x % AUTORI.
1E

FACTURACION BÁSICA = FB

FACTURACIÓN NORMAL = FN *

FACTURACIÓN NETA = FNE

FACTURACIÓN TOTAL = FT

P1,2,3,4 = Cantidad resultante de multiplicar el precio del kwh del rango ($/kwh) por lo kwh consumidos en el mismo.

* Como esta tarifa no tiene cargo o crédito por medición en B. T. (2%) la facturación básica y normal son iguales.

MÍNIMO MENSUAL.- Si al aplicar las cuotas establecidas en la estructura de esta tarifa, la facturación resulta inferior al mínimo
mensual, se aplicará este último.

Para facturaciones fuera de verano se aplicarán las cuotas y condiciones de la tarifa 1.

NOTA: La aplicación del 10% ó 15% de I. V. A. Es de acuerdo a lo establecido en la ley del impuesto al valor agregado, publicada en el diario
oficial de la federación el día 27 de marzo de 1995.

63
EJEMPLO DEL COSTO DE ENERGÍA ELÉCTRICA PARA TARIFAS
DOMÉSTICAS.

Se tiene un consumidor con tarifa 1-B, cuya lectura del medidor al 30 de diciembre de 1998
fue de 8850 kilowatts-hora y al 28 de febrero de 1999 fue de 9243 kilowatts-hora.

CÁLCULO DE LA FACTURA:

Por lo descrito en las tarifas domésticas observamos que la facturación normal es igual a la
facturación básica

FN = FB = P1 + P2 + P3

La resta de los KW-H de lectura anterior a la lectura actual: 9243 - 8850 = 393 KW-H

Aplicando fórmulas para tarifa 1-B que es igual a:

 Los primeros 125 KW-H a razón de $0.301 para el mes de Enero de 1999
P1 = 125 KW-H x 0.301 = $37.62

 Los siguientes 175 KW-H a razón de $0.362

P2 = 175 KW-H x 0.362 = $63.35

 En rango excedente, se restan a los 393 KW-H los 300 KW-H que llevamos calculados:
393 - 300 = 093 KW-H excedentes.
P3 = 093 KW-H x 1.208 = $112.344

FN = P1 + P2 + P3 = 37.62 + 63.35 + 112.344 = $213.31

Como no hay cargos ni créditos en esta tarifa, la facturación neta FNE es igual la
facturación normal FN, a la cual se le agrega el impuesto el valor agregado (IVA),
obteniéndose:

Facturación Total = FT = FNE + IVA = 1.15 x FNE

FT = 1.15 x $213.31 = $245.30

64
1.3.6. CALCULO DEL COSTO DE ENRGIA ELECTRICA PARA TARIFA No. 3
Para poder realizar el cálculo, transcribimos el desglose de la tarifa No. 3
TARIFA No. 3

SERVICIO GENERAL PARA MAS DE 25 KW DE DEMANDA.

1. APLICACIÓN.

Esta tarifa se aplicará a todos los servicios que destinen la energía en baja tensión a
cualquier uso, con demanda de más de 25 (veinticinco) kilowatts, excepto a los servicios
para los cuales se fija específicamente su tarifa.

2. CUOTAS APLICABLES MENSUALMENTE.

2.1 Cargo por demanda máxima.

$101.532 (uno cero uno punto cinco tres dos pesos) por cada kilowatt de demanda máxima
medida.

2.2 Cargo adicional por la energía consumida.

$0.64176 (cero punto seis cuatro uno siete seis pesos) por cada kilowatt - hora.

3. MINIMO MENSUAL.

El importe que resulte de aplicar 8 (ocho) veces el cargo por kilowatt de demanda máxima.

4. DEMANDA POR CONTRATAR.

La demanda por contratar la fijará inicialmente el usuario; su valor no será menor de 60%
(sesenta por ciento) de la carga total conectada ni menor de 25 (veinticinco) kilowatts o de
la capacidad del mayor motor o aparato instalado. Cualquier fracción de kilowatt se tomará
como kilowatt completo.

5. DEMANDA MAXIMA MEDIDA.

La demanda máxima medida se determinará mensualmente por medio de instrumentos de

medición que indiquen la demanda media en kilowatts durante cualquier intervalo de 15
(quince) minutos en el periodo de facturación.

6. DEPOSITO DE GARANTIA.

2 (dos) veces el importe que resulte de aplicar el cargo por demanda máxima a que se
refiere el inciso 2.1 (dos punto uno) a la demanda contratada.

65
 FORMULAS PARA EL CALCULO DEL COSTO DE LA ENERGIA ELECTRICA PARA TARIFAS: 2, 3, 5, 5A, 6, 7, 9 Y 9M
TARIFAS GENERALES:
HASTA 25 kW DE DEMANDA

CARGO COBRO POR ENERGIA RECARGO O D.A.P.

CLASIFICACION FIJO kWh BONIFICACION F.P. I.V.A. U
OTROS
1 - 50 51 - 100 EXC. A 100
+ %R + (15% O 10%) % AUTORI.
$ + A1 + A2 + A3  FB 1.15 X FNE X
- %R FB
A1, A2, A3 = Cantidades resultantes de multiplicar el cargo adicional por kW - h del rango ($ / kWh) por los kWh consumidos en el mismo

PARA MAS DE 25 kW DE DEMANDA

CLASIFICACION COBRO / COBRO POR ENERGIA RECARGO O I.V.A. D.A.P.

DEMANDA kWh BONIFICACION U
F.P. OTROS
GENERAL B.T. AUTORI. + %R + (15% O 10%) + %
TARIFA 03 $ / kW x kW + $ / kW x kWh  FB 1.15 X FNE X
- %R F.B.

FACTURACION BASICA = FB

FACTURACION NORMAL = FN

FACTURACION NETA = FNE

FACTURACION TOTAL = FT

66
 TARIFA 5
SERVICIO PARA ALUMBRADO PUBLICO
CLASIFICACION COBROS POR ENERGIA kWh CARGO O RECARGO O I.V.A. D.A.P.
BONIFICACION BONIFICACION U
M.B.T. F.P. OTROS
* TARIFAS SUMINISTRO EN: + + %R 15% O 10%
5 Y 5ª BAJA TENSION kWh x $ / kWh 2% x FB x FN + x + EXENTA
MEDIA TENSION kWh x $ / kWh _ _ %R FNE
SERVICIO PARA BOMBEO DE AGUAS POTABLES O NEGRAS DE SERVICIO PUBLICO
CLASIFICACION CARGO COBRO POR CARGO RECARGO I.V.A. D.A.P.
FIJO ENERGIA kWh M.B.T. BONIFICACION F.P. U OTROS
TARIFA 06 $ kWh + + %R 15% o 10% % AUTORI.
+ x 2% x FB x FN + x + x
$ / kWh _ _ %B FNE FB

FACTURACION BASICA = FB
FACTURACION NORMAL = FN
FACTURACION NETA = FNE
FACTURACION TOTAL = FT
En caso de ocurrir un recargo o bonificación por F.P. se aplicaran las formulas establecidas en la disposición complementaria No. 4 de las tarifas en vigor
descritas al final de este capitulo.

SERVICIO TEMPORAL
CLASIFICACION COBRO POR COBRO POR ENERGIA CARGO RECARGO O D.A.P.
DEMANDA kWh M.B.T. BONIFICACION I.V.A. U

67
 F.P. OTROS
+ %R FB x %
TARIFA 07 $ / kW x kW + $ / kWh x kWh + 2% x FB x FN + EXENTA + AUTORI.
_ %B
SISTEMA PARA BOMBEO DE AGUA PARA RIEGO AGRICOLA
COBRO DE ENERGIA CARGO RECARGO O D.A.P.
CLASIFICACION kWh M.B.T. BONIFICACION I.V.A. U
1 – 5000 5001 - 15000 15001 - 35000 EXC. A 35000 F.P. OTROS
+ %R FB x %
TARIFA 9 Y 9M P1 + P2 + P3 + P4 + 2% x FB x FN + EXENTA +
_ %B AUTORI.

FACTURACION BASICA = FB
FACTURACION NORMAL = FN
FACTURACION NETA = FNE
FACTURACION TOTAL = FT

P1, 2, 3, 4. = Cantidad resultante de multiplicar el precio del kWh del rango por los kWh consumidos en el mismo aplicando las cuotas de la tarifa correspondiente.
Nota: Tarifa 09 se suministra en Baja Tensión ; la Tarifa 9M Suministro en Media Tensión
La Tarifa 09 por ser suministrada en baja tensión no se aplica el cargo del 2% por medición en baja tensión.

68
EJEMPLO DEL COSTO DE ENERGIA ELECTRICA PARA TARIFA 3
Se tiene una Bodega Central de Abastos, con servicio contratado en tarifa 3:
 Demanda máxima medida en el periodo ENE - FEB / 1999 = 69 kW
 Demanda contratada = 70 kW
 Consumo de energía = 34100 kWh
 %FC = 54.16%
 F.P. = 0.85 atrasado
Solución: del desglose de tarifa No. 3 y de la formula para el costo se obtiene:
 Cargo por demanda máxima medida 69 kW x $ 101.532 / kWh = $ 7005.70
 Cargo adicional por energía consumida 34100 kWh x $ 0.64176 / kWh = $ 21884.01
Facturación básica = 7005.70 + 21884.01 = $ 28889.71
3  0.9  3
 Cargo por bajo F.P. =   1 100  %   10588
.  1 100  35%
. de recargo sobre la

5 0.85  5
facturación básica.
Facturación neta, FNE = 1.035 X 28889.72 = $ 29900.86 pesos.
Facturación total FT = se suma el 15% de IVA a la FNE.
FT = 1.15 x 29900.86 = 34386.00

TARIFA DEMAND COSTO ENERGIA COSTO POR FACT. CON MAS IVA
A MAX. POR EN KW-H ENERGIA $ BASICA CARGOS FT
EN KW DEMAND FB $ POR BAJO
A$ F.P. FNE
03 69 7005.70 34100 21884.01 28889.72 $29900.86 $34386.00

1.3.7 ESTRUCTURA DE LAS TARIFAS: ORDINARIA Y HORARIAS.

La estructura de las tarifas se basa en los costos de suministro a los usuarios, por lo cual se
toman en cuenta las diferencias regionales, estaciones del año, horarios de consumo, nivel
de tensión, horario de verano, energía interrumpible y de respaldo y la demanda contratada.

1.3.7.A REGIONES TARIFARIAS:

Para la aplicación de las cuotas a que se refieren las tarifas O-M , H-M, H-S, H-SL, H-T, H-
TL, HM-R, HM-RF, HM-RM, HS-R, HS-RF, HS-RM, HT-R, HT-RF y HT-RM, en las
diferentes regiones, estas se encuentran comprendidas por los siguientes municipios:

70
 B a ja C a lif o r n ia

N o ro e s te

N o r te

N o r e s te
B .C . S u r

P e n in s u la r

Sur

C e n tra l

 REGION BAJA CALIFORNIA

Todos los municipios del estado de Baja California.
Municipios del estado de Sonora: San Luis Río Colorado.
 REGION BAJA CALIFORNIA SUR
Todos los municipios del estado de Baja California Sur.
 REGION NOROESTE
Todos los municipios del estado de Sonora excepto el comprendido en la REGION BAJA
CALIFORNIA.
Todos los municipios del estado de Sinaloa.
 REGION NORTE
Todos los municipios de los estados de Chihuahua y Durango.
Municipios del estado de Zacatecas: Chalchihuites, Jiménez del Teúl, Sombrerete, Saín
Alto, Jerez, Juan Aldama, Río Grande, General Francisco Murguía, Mazapil, Melchor
Ocampo.
Municipios del estado de Coahuila: Torreón, San Pedro de las Colonias, Matamoros,
Viesca, Parras de la Fuente, Francisco I. Madero, Ocampo y Sierra Mojada.
 REGION NORESTE
Todos los municipios de los estados de Nuevo León y Tamaulipas.
Todos los municipios del estado de Coahuila excepto los comprendidos en la REGION
NORTE.
Municipios del estado de Zacatecas: Concepción del Oro y El Salvador.
Municipios del estado de San Luis Potosi: Vanegas, Cedral, Cerritos, Guadalcázar, Ciudad
Fernández, Rioverde, San Ciro de Acosta, Lagunillas, Santa Catalina, Rayón, Cárdenas,
Alaquines, Ciudad del Maíz, Ciudad Valles, Tamazopo, Aquismon, Axtla de Terrazas,
Tamazunchale, Huehuetlán, Ebano, Xilitla, Tampacan, Tanquian de Escobedo.

71
Municipios del estado de Veracruz: Pánuco, Tempoal, Pueblo Viejo, Tampico Alto,
Ozuluama de Mazcareñas, El Higo, Huyacocotla.
 REGION CENTRAL
Todas las delegaciones del Distrito Federal.
Municipios del estado de México: Tultepec, Tultitlán, Ixtapaluca, Chalco de Díaz,
Covarrubias, Huixquilucan de Degollado, San Mateo Atenco, Toluca, Santa Cruz Atizapán,
Cuautitlán, Coacalco, Cuautitlán Izcalli, Atizapán de Zaragoza, Tlanepantla, Naucalpan de
Juárez, Ecatepec, Chimalhuacán, Chicoloapan, Texcoco, Ciudad de Netzahualcóyotl, Los
Reyes La Paz.
Municipios del estado de Morelos: Cuernavaca.
 REGION SUR
Todos los municipios de los estados de: Nayarit, Jalisco, Colima, Michoacan,
Aguascalientes, Guanajuato, Queretaro, Hidalgo, Guerrero, Tlaxcala, Puebla, Oaxaca,
Chiapas, Tabasco.
Todos los municipios de los estados de: Zacatecas, san Luis Potosí y Veracruz no
comprendidos en la REGION NORTE o en la REGION NORESTE.
Todos los municipios de los estados de México y Morelos no comprendidos en la REGION
CENTRAL.
 REGION PENINSULAR
Todos los municipios de los estados de: Yucatán, Campeche y Quintana Roo.

1.3.7.BCONCEPTOS FUNDAMENTALES UTILIZADOS EN LAS TARIFAS

HORARIAS

Periodo Punta: Son las horas del día en las cuales se considera se tiene un pico de carga,
es decir cuando las ciudades e industrias conectan todo su alumbrado y demas carga, desde
luego, este periodo varia de región a región, como se observa en las propias tarifas.
Periodo Semipunta: Son las horas del día más cercanas a las horas pico ó punta, pero
posterior a este, y se aplicará en periodo de verano a la región de Baja California
únicamente.
Periodo Intermedio: Son las hora del día antes y después del periodo punta y varían de
región a región.
Periodo Base: Son el resto de las horas del día, no comprendidas en los periodos punta,
semipunta, intermedio y base, de acuerdo a cada tarifa y región.
Nota: se exceptuarán de esta consideración los días de descanso obligatorio o festivos,
establecidos en el articulo 74 de la Ley Federal del Trabajo: 1º de enero, 5 de febrero, 21 de
marzo, 1º de mayo, 16 de septiembre, 20 de noviembre, 1º de diciembre, así como los que
establezcan por acuerdo presidencial.

Energía de Punta: Es la energía consumida durante el periodo punta.

Energía de Semipunta: Es la energía consumida durante el periodo de semipunta.
Energía Intermedia: Es la energía consumida durante el periodo intermedio.
Energía de Base: Es la energía consumida durante el periodo base.
Demanda Contratada para Tarifas Horarias: Es la suma de las potencias en kilowatts de
los equipos, aparatos y dispositivos que el usuario manifiesta tener conectados, esta no será

72
menor del 60% de la carga total conectada, ni menor de la capacidad del mayor motor o
aparato instalado.
En caso de que el 60% de la carga total conectada exceda la capacidad de la subestación del
usuario, solo se tomará como demanda contratada la capacidad de dicha subestación a un
factor de 90% (noventa por ciento).
Carga Promedio ó Demanda Media: Es la demanda de energía eléctrica promedio en un
periodo determinado.
Demanda Máxima Medida: La demanda máxima medida se determinara mensualmente
por medio de instrumentos de medición que indican la demanda media en kilowatts,
durante cualquier intervalo de 15 (quince) minutos, en el cual el consumo de energía
eléctrica del consumidor sea mayor que en cualquier otro intervalo de 15 (quince) minutos,
en el periodo de facturación.
DP: Es la Demanda Máxima Medida en el Periodo Punta.
DS: Es la Demanda Máxima Medida en el Periodo Semipunta.
DI: Es la Demanda Máxima Medida en el Periodo Intermedio.
DB: Es la Demanda Máxima Medida en el Periodo Base.
DPS: Es la Demanda Máxima Medida en los Periodos de Punta y Semipunta.
DPSI: Es la Demanda Máxima Medida en los Periodos Punta, Semipunta e Intermedio.
DPI: Es la Demanda Máxima Medida en los Periodos Punta e Intermedio.
Demanda Facturable: Es el resultado de aplicar la formula indicada para cada tarifa,
considerando las demandas máximas medidas en los periodos punta, intermedio y base.
Facturación Básica: La facturación base se integra adicionando al cargo por demanda
facturable las cuotas autorizadas a los consumos en punta, semipunta, intermedia y base
que se registran en un periodo normal de facturación y de acuerdo a las regiones tarifarias y
horarios aplicables que correspondan. Por la importancia de estos suministros, el periodo de
consumo será de las 0:00 horas del día 1º del mes de facturación, a las 24:00 horas del día
último, para lo cual los medidores son activados con una función de congelamiento de
lectura que mantendrá estos valores en memoria, lo que permite tomar lecturas el día 1º de
cada mes.
 En los meses que exista cambio de estación en día diferente al 1º o al último del mes, el
medidor congelara la lectura en el cambio de estación y adicionalmente en el día último
del mes.
 El día primero del mes siguiente, se tomará las lecturas congeladas correspondientes a
ambas fechas, la del cambio de estación y la del fin de mes.
 En el sistema se alimentaran ambos juegos de lecturas o consumos en orden
cronológico, con las cuales se hará el calculo de la facturación para cada subperiodo,
utilizando el factor de proporcionalidad para el cargo por demanda según los días del
periodo.
 Se sumaran los cargos de cada subperiodo y se presentará una sola factura por el total
del mes.
 Como información adicional, se entregará a los usuarios una hoja con los cálculos de
cada subperiodo y otra que contiene los totales del mes y los datos históricos del
servicio.

73
1.3.8 RESUMEN DE TARIFAS HORARIAS: HM, HS Y HSL

DEMANDA FACTURABLE DE TARIFA HM:

La demanda facturable se define como se establece a continuación:
DF  DP  FRI  max ( DI  DP ,0)  FRB  max ( DB  DPI ,0)

Donde:
DP: es la Demanda Máxima medida en el Periodo de Punta
DI: es la Demanda Máxima Medida en el Periodo Intermedio
DB: es la Demanda Máxima Medida en el Periodo de Base
DPI: es la Demanda Máxima Medida en los Periodos de Punta e Intermedio
FRI y FRB son factores de reducción que tendrán los siguientes valores, dependiendo de la
región tarifaria:

Región FRI FRB

Baja California 0.141 0.070
Baja California Sur 0.195 0.097
Central 0.300 0.150
Noreste 0.300 0.150
Noroeste 0.162 0.081
Norte 0.300 0.150
Peninsular 0.300 0.150
Sur 0.300 0.150

En las fórmulas que definen las Demandas Facturables, el símbolo “max” significa
máximo, es decir, que cuando la diferencia de demandas entre paréntesis sea negativa, está
tomará el valor cero.

DEMANDA FACTURABLE.
La demanda facturable se define según la región tarifaria como se establece a continuación:

Región Baja California

DF  DP  0199
.  max ( DS  DP,0)  FRI  max ( DI  DPS ,0)  FRB  max ( DB  DPSI ,0)
Regiones Baja California Sur, Central, Noreste, Noroeste, Norte, Peninsular y Sur
DF  DP  FRI  max ( DI  DP ,0)  FRB  max ( DB  DPI ,0)
Donde: FRI y FRB son factores de reducción que tendrán los siguientes valores,
dependiendo de la región tarifaria:

74
 Región FRI FRB
Baja California 0.66 0.033
Baja California Sur 0.124 0.062
Central 0.200 0.100
Noreste 0.200 0.100
Noroeste 0.101 0.050
Norte 0.200 0.100
Peninsular 0.200 0.100
Sur 0.200 0.100

Debido a que el ejemplo de aplicación se hizo en base a tarifa HSL, transcribimos el

desglose de esta tarifa.
TARIFA H-SL

TARIFA HORARIA PARA SERVICIO GENERAL EN ALTA TENSION, NIVEL

SUBTRANSMISION, PARA LARGA UTILIZACION

1. APLICACIÓN.
Esta tarifa se aplicará a los servicios que destinen la energía a cualquier uso, suministrados
en alta tensión, nivel subtransmisión, y que por las características de utilización de su
demanda soliciten inscribirse en este servicio, el cual tendrá vigencia mínima de un año.

2. CUOTAS APLICABLES MENSUALMENTE.

Se aplicarán los siguientes cargos por la demanda facturable, por la energía de punta, por la
energía de semipunta, por la energía intermedia y por la energía de base.

Región Cargo por Cargo por Cargo por Cargo por

kilowatt de kilowatt - hora kilowatt - hora kilowatt - hora
demanda de energía de de energía de energía de
facturable punta intermedia base
Baja California $ 86.710 $ 0.82311 $ 0.24751 $ 0.21793
(*)
Baja California $ 75.097 $ 0.71757 $ 0.35236 $ 0.26911
Sur
Central $ 48.973 $ 0.75940 $ 0.27740 $ 0.25295
Noreste $ 48.122 $ 0.73298 $ 0.26056 $ 0.23177
Noroeste $ 96.258 $ 0.69207 $ 0.27232 $ 0.24159
Norte $ 48.374 $ 0.73684 $ 0.26120 $ 0.23071
Peninsular $ 49.827 $ 0.78147 $ 0.28360 $ 0.24130
Sur $ 48.973 $ 0.73485 $ 0.25986 $ 0.23654

(*) En la región de Baja California, el cargo por kilowatt - hora de demanda de semipunta
será $ 0.40811.

75
1.3.8.A) FORMULAS PARA EL CÁLCULO DEL COSTO DE ENERGÍA ELÉCTRICA DE TARIFAS: ORDINARIA Y HORARIAS.

SERVICIO GENERAL EN
MEDIA TENSIÓN CON DEMANDA MENOR A 100 kW
CLASIFICACIÓN COBRO POR COBRO POR ENERGÍA kWh CARGO RECARGO O D. A. P.
DEMANDA M. B. T. BONIFICACIÓN I. V. A. U
F. P. OTROS
KWh 2% + %R 15% Ó 10% % AUTORI.
TARIFA OM kW x $/kW + x + x - x FN + x + x
$/kWh FBA %B FNE FB

SERVICIO GENERAL EN MEDIA TENSIÓN PARA

DEMANDAS DE 100 kW Ó MÁS.

COBRO POR COBRO POR ENERGÍA CARGO RECARGO O D. A. P.

CLASIFICACIÓN DEMANDA BONIFICACIÓN I. V. A. U
FACTURABLE kWh PICO kWh kWh BASE M. B. T. F. P. OTROS
INTERMEDIA
kWhp kWhl kWhb + %R 15% ó 10% %
TARIFA HM kW x $/kW + x + x + x + 2% x FB - x FN + x + AUTORI.
$/kWhp $/kWl $/kWb %B FNE x FB

FACTURACIÓN BÁSICA = FB

FACTURACIÓN NORMAL = FN

FACTURACIÓN NETA = FNE

FACTURACIÓN TOTAL = FT

MÍNIMO MENSUAL .- Si al aplicar las cuotas establecidas para estas tarifas según la región que corresponda, la facturación resulta
menor al mínimo mensual, se aplicará este último.

En caso de ocurrir un recargo o bonificación por F. P. Se aplicarán las fórmulas establecidas en la disposición complementaria no. 4 de
las tarifas en vigor.

76
 HORARIA PARA SERVICIO GENERAL EN ALTA TENSIÓN
NIVEL SUBTRANSMISIÓN.

COBRO POR COBRO POR ENERGÍA CARGO RECARGO O D. A. P.

CLASIFICACIÓN DEMANDA BONIFICACIÓN I. V. A. U
FACTURABLE KWh kWh kWh kWh M. B. T. F. P. OTROS
PUNTA SEMIPUNTA INTERMEDIA BASE
kWhp kWhs kWhl kWhb + % R 15% Ó 10% %
TARIFA HS kW x $/kW + x + x + x + x + 2% x FB x FN + x + AUTRORI.
-
$/kWhp $/kWhs $/kWhl $/kWhb % B FNE x FB

TARIFA HORARIA PARA SERVICIO GENERAL EN ALTA TENSIÓN

NIVEL SUBTRANSMISIÓN PARA LARGA UTILIZACIÓN
H - SL

COBRO POR COBRO POR ENERGÍA CARGO RECARGO O D. A. P.

CLASIFICACIÓN DEMANDA BONIFICACIÓN I. V. A. U
FACTURABLE kWh kWh kWh kWh M. B. T. F. P. OTROS
PUNTA SEMIPUNTA INTERMEDIA BASE
kWhp kWhs kWhl kWhb + % R 15% Ó 10% %
TARIFA HSL kW x $/kW + x + x + x + x + 2% x FB x FN + x + AUTRORI.
-
$/kWhp $/kWhs $/kWhl $/kWhb % B FNE x FB

FACTURACIÓN BÁSICA = FB

FACTURACIÓN NORMAL = FN

FACTURACIÓN NETA = FNE

FACTURACIÓN TOTAL = FT

MÍNIMO MENSUAL .- Si al aplicar las cuotas establecidas para estas tarifas según la región que corresponda, la facturación resulta
menor al mínimo mensual, se aplicará este último.

En caso de ocurrir un recargo o bonificación por F. P. Se aplicarán las fórmulas establecidas en la disposición complementaria no. 4 de
las tarifas en vigor.

77
EJEMPLO EN TARIFA HSL: Calcular la facturación de un usuario de energía eléctrica
con los siguientes datos:

DEMANDAS CONTRATADAS:
1) Demanda Contratada en periodo punta (D. C. P. P.) = 700 kW
2) Demanda Contratada en periodo Intermedio (D. C. P. I.) = 800 kW
3) Demanda Contratada en periodo base (D. C. P. B.) = 800 kW

ENERGÍA CONSUMIDA: (Medida en el primario del Transformador)

kW kWH
4) Dem. Máx. Medida en Periodo Punta (D. P) = 800 80, 000 kWH
5) Dem. Máx. Medida en Periodo Intermedio (D. I.) = 850 102, 000
6) Dem. Máx. Medida en Periodo Base (D. B.) = kWH
7) Dem. Máx. Medida en Periodo Punta e Intermedio (D. P.I.) = 900 243, 000
8) Energía total. kWH
- Para el mes de marzo de 1999 (31 días x 24 Hrs.) = 744 Hrs. 860 172, 000
- Con un Factor de Potencia = 0.85 en atraso. kWH
597, 000
SOLUCIÓN: kWH
Tomando la fórmula para calcular el cobro por Demanda Facturable de la región Sur de
Tarifa HSL y aplicando los factores de la misma.

 DEM. FACTURABLE (DF) = DP + FRI x max. (DI - DP, O) + FRB x max (DB - DPI,
O) =
= 800 + 0.200 (850 - 800) + 0.1 (900 - 860)
= 800 + 10 + 4
DF = 814 kW

 COBRO POR DEMANDA FACTURABLE:

Tomando la fórmula del cobro por Demanda Facturable para tarifa HSL.
KW x $/kW = 814 x 48.973 = $39, 864. 02

 COBRO POR ENERGÍA CONSUMIDA.

kWHp x $/kWH - punta = 80, 000 x 0.73485 = $ 58, 788. 00
kWH-I x $/kWH-I = 102, 000 x 0.25986 = $ 26, 505. 72
kWH-b x $/ kWH-b = 243, 000 x 0.23654 = $ 57, 479.22
= $ 142, 772. 94

 FACTURACIÓN BÁSICA (FB) : COBRO x DEM. FACTURABLE = 39,

864. 02
+
COBRO POR ENERGIA = 142, 772. 94
FB = $ 182, 636. 96

78
 FACTURACIÓN NORMAL: Como las mediciones de energía se hicieron en el lado de
Alta Tensión del transformador; no hay cargos por medición en Baja Tensión. La
facturación queda en función del consumo medido, por lo tanto, la Facturación Normal
(FN) = Facturación Básica (FB).
FN = 182, 636. 96

 FACTURACIÓN NETA (FNE): Para un FP = 0.85

3  0.9 
% de Recargo Por Bajo F. P.  

 1 100

5 F . P.
3  0.9  3
   1 100  (0.05882 )100
5  0.85  5
% = 3.5% al convertirlo a tanto por uno = 0.035
FNE = 1. 035 x (FN) = 1. 035($ 182, 636. 96) = $ 189, 029.25

 COBRO DE IMPUESTO AL VALOR AGREGADO (IVA) = 15%

FACTURACIÓN TOTAL (FT) = 1.15 (FNE) = 1.15 ($ 189, 029. 25) = $ 217, 383. 64

También se puede observar su factor de carga

597,000
Dem. Promedio 802.41
F . C.   744 Hrs   0.89
Dem. Max. Medida en Periodo Base 900 900
Esto es : 89% por lo que observamos se trabajo bien en la distribución de su demanda a
lo largo del ciclo.

1.3.9. RESUMEN DE TARIFAS HORARIAS HT Y HTL

DEMANDA FACTURABLE.
La demanda facturable se define según la región tarifaria como se establece a continuación:

Región Baja California

DF  DP  0199
.  max ( DS  DP,0)  FRI  max ( DI  DPS ,0)  FRB  max ( DB  DPSI ,0)
Regiones Baja California Sur, Central, Noreste, Noroeste, Norte, Peninsular y Sur
DF  DP  FRI  max ( DI  DP ,0)  FRB  max ( DB  DPI ,0)
Donde: FRI y FRB son factores de reducción que tendrán los siguientes valores,
dependiendo de la región tarifaria:

79
 Región FRI FRB
Baja California 0.66 0.033
Baja California Sur 0.124 0.062
Central 0.200 0.100
Noreste 0.200 0.100
Noroeste 0.101 0.050
Norte 0.200 0.100
Peninsular 0.200 0.100
Sur 0.200 0.100

Como el ejemplo de aplicación se hará en tarifa HTL, se transcribe a continuación dicha

tarifa.
TARIFA H-TL

TARIFA HORARIA PARA SERVICIO GENERAL EN ALTA TENSION, NIVEL

SUBTRANSMISION, PARA LARGA UTILIZACION (V220kV)

1. APLICACIÓN.
Esta tarifa se aplicará a los servicios que destinen la energía a cualquier uso, suministrados
en alta tensión, nivel subtransmisión, y que por las características de utilización de su
demanda soliciten inscribirse en este servicio, el cual tendrá vigencia mínima de un año.

2. CUOTAS APLICABLES MENSUALMENTE.

2.1 Se aplicarán los siguientes cargos por la demanda facturable, por la energía de punta,
por la energía de semipunta, por la energía intermedia y por la energía de base.

Región Cargo por Cargo por Cargo por Cargo por

kilowatt de kilowatt - hora kilowatt - hora kilowatt - hora
demanda de energía de de energía de energía de
facturable punta intermedia base
Baja California $ 81.061 $ 0.79089 $ 0.24341 $ 0.21493
(*)
Baja California $ 72.154 $ 0.69902 $ 0.33844 $ 0.26108
Sur
Central $ 42.685 $ 0.74277 $ 0.26098 $ 0.24645
Noreste $ 42.685 $ 0.71873 $ 0.24016 $ 0.22128
Noroeste $ 89.317 $ 0.69207 $ 0.27232 $ 0.24159
Norte $ 42.685 $ 0.71902 $ 0.23952 $ 0.21922
Peninsular $ 42.685 $ 0.74681 $ 0.25666 $ 0.22776
Sur $ 42.685 $ 0.71806 $ 0.24325 $ 0.22982

80
1.3.9.A FORMULAS PARA EL CALCULO DEL COSTO DE ENERGIA ELECTRICA DE TARIFAS HT Y HTL

TARIFA HT
HORARIA PARA SERVICIO GENERAL EN ALTA TENSIÓN
NIVEL TRANSMISIÓN.

COBRO POR COBRO POR ENERGÍA CARGO RECARGO O D. A. P.

CLASIFICACIÓN DEMANDA BONIFICACIÓN I. V. A. U
FACTURABLE kWh kWh kWh kWh M. B. T. F. P. OTROS
PUNTA SEMIPUNTA INTERMEDIA BASE
kWhp kWhs kWhl kWhb + % R 15% Ó 10% %
TARIFA HT KW x $/kW + x + x + x + x + 2% x FB x FN + x + AUTRORI.
-
$/kWhp $/kWhs $/kWhl $/kWhb % B FNE x FB
TARIFA HORARIA PARA SERVICIO GENERAL EN ALTA TENSIÓN
NIVEL TRANSMISIÓN PARA LARGA UTILIZACIÓN
H - TL

COBRO POR COBRO POR ENERGÍA CARGO RECARGO O D. A. P.

CLASIFICACIÓN DEMANDA BONIFICACIÓN I. V. A. U
FACTURABLE kWh kWh kWh kWh M. B. T. F. P. OTROS
PUNTA SEMIPUNTA INTERMEDIA BASE
kWhp kWhs kWhl kWhb + % R 15% Ó 10% %
TARIFA H - TL KW x $/kW + x + x + x + x + 2% x FB x FN + x + AUTRORI.
-
$/kWhp $/kWhs $/kWhl $/kWhb % B FNE x FB

FACTURACIÓN BÁSICA = FB

FACTURACIÓN NORMAL = FN

FACTURACIÓN NETA = FNE

FACTURACIÓN TOTAL = FT

MÍNIMO MENSUAL .- Si al aplicar las cuotas establecidas para estas tarifas según la región que corresponda, la facturación resulta menor al
mínimo mensual, se aplicará este último.

En caso de ocurrir un recargo o bonificación por F. P. Se aplicarán las fórmulas establecidas en la disposición complementaria no. 4 de las
tarifas en vigor.

81
(*) En la región Baja California, el cargo por kilowatt - hora de energía de semipunta será $
0.39712.

2.2 Para los servicios suministrados en 400 kilovoltios, los cargos previstos en el numeral
2.1 tendrán las siguientes reducciones:
3.8% (tres punto ocho) por ciento al cargo por kilowatt de demanda facturable.
2.5% (dos punto cinco) por ciento al cargo por kilowatt - hora de energía de punta.
1.3% (uno punto tres) por ciento al cargo por kilowatt - hora de energía de semipunta.
0.6% (cero punto seis) por ciento al cargo por kilowatt - hora de energía intermedia.
0.5% (cero punto cinco) por ciento al cargo por kilowatt - hora de energía de base.

3. PERIODOS DE PUNTA, SEMIPUNTA, INTERMEDIO Y BASE.

Estos periodos se definen en cada una de las regiones tarifarias para distintas temporadas
del año como se describió en el inciso 3 de la tarifa horaria para servicio general en Alta
Tensión nivel transmisión: H-T.

4. DEMANDA FACTURABLE.
La demanda facturable se define según la región tarifaria como se estableció en la tarifa
horaria para servicio general, nivel transmisión: H-T anterior.

EJEMPLO EN TARIFA HTL:

Calcular la facturación de la energía consumida en Alta Tensión de 220 kV de larga
utilización, con un F.P. = 0.9 atrasado, en el ciclo: mes de marzo de 31 días.
Datos:
DEMANDAS CONTRATADAS:
1) Demanda Contratada en Periodo Punta (D. C. P. P) = 1400 kW
2) Demanda Contratada en Periodo Intermedio (D. C. P. I.) = 500 kW
3) Demanda Contratada en Periodo Base (D. C. P. B.) = 1800 Kw

CONSUMOS DE ENERGÍA MEDIDOS EN EL PRIMARIO DEL

TRANSFORMADOR.

Demanda Máxima Medida Periodo Punta (DP) = 1500 kW

Demanda Máxima Medida Intermedio (DI) = 170 kW
Demanda Máxima Medida Base (DB) = 1, 240 kW

Energía consumida
4) kWH-P = 99, 000 kW-H
5) kWH-I = 6, 460 kW-H
6) kWH-B = 793, 600 kW-H

7) Energía Total = 899, 060 kW-H

8) Horas Pico = 66
Horas Intermedia = 38
Horas Base = 640
31 días = 744 Hrs.

82
 SOLUCIÓN.

Sustituyendo en la fórmula para calcular el COBRO POR DEMANDA FACTURABLE

DE LA REGIÓN SUR DE TARIFA HTL Y aplicando los factores de la misma:

 DEMANDA FACTURABLE (DF) = DP +FRI x Máx (DI - DP.O) + FRB x Máx. (DB -
DPI.O)

DF = 1500 + 0.1 (170 - 1500) + 0.05 (1240 - 0) = 1500 + 0 + 62

DF = 1562 kW Nota: Máx. Indica que cuando la diferencia es negativa
como en este caso, se hace “0”(cero) todo el término.

 COBRO POR DEMANDA FACTURABLE (C. D. F.) = kW x $/kW de D. F.

C. D. F. = 1562 x $ 42. 685 (Tomado del cargo por kW de D. F. de tarifa HTL)

C. D. F. = $ 66, 673. 97

 COBRO POR ENERGÍA CONSUMIDA.

kWH-P x $/kWH-P = 99, 000 x 0.7180 = $ 71, 082

kWH-S x $/kWH-S = 0 = 0
kWH-I x $/kWH-I = 6, 460 x 0.24325 = $ 1, 571. 39
kWH-B x $/kWH-B = 793, 600 x 0.22982 = $ 182, 385. 15
$ 255, 038. 54
 FACTURACIÓN BÁSICA (FB)

COBRO x DEM. + COBRO POR

FB = = 66, 673. 97 + 255, 038. 54
FACTURABLE ENERGIA

FB = $ 321, 712.51

 FACTURACIÓN NORMAL (FN):

No hay cargo por Medición en Baja Tensión (M. B. T.) por lo tanto:

FN = FACT. BÁSICA (FB)

FN = $ 321, 712. 51

 FACTURACIÓN NETA (FNE):

Como el FP de la Instalación = 0. 9 atrasado, no hay recargo ni bonificación

 FNE = FN = $ 321, 712. 51

 FACTURACIÓN TOTAL (FT) :

FT = 1.15 (FNE)

83
 FT = 1.15 (321, 712. 51) = $ 369, 969. 38

 Se observa en su FC que se distribuyó bien su demanda a lo largo del ciclo:

 899 ,060 kW 
 
FC Dem. Promedio  744 Hrs (marzo)  1208.5
    0. 97
Dem. Max. Medida Base 1240 1240

FC = 97%

84
1.3.10 ESTRUCTURA DE TARIFAS HORARIAS DE RESPALDO

1. APLICACIÓN.
Estas tarifas se aplicaran para el servicio de respaldo para falla y mantenimiento a
los productores externos que realizan actividades de generación de energía eléctrica que no
constituyen servicio público y que por las características de utilización de su demanda
soliciten inscribirse a estas tarifas.

TARIFA TENSION DE SUMINISTRO

ALTA TENSION TENSION MEDIA
SUBTRANSMISION
TARIFA HORARIA
PARA SERVICIO DE
RESPALDO PARA HT - R HS - R HM - R
FALLA Y
MANTENIMIENTO
TARIFA HORARIA
PARA SERVICIO DE HT - RF HS - RF HM - RF
RESPALDO PARA
FALLA
TARIFA HORARIA
PARA SERVICIO DE
RESPALDO PARA HT - RM HS - RM HM - RM
MANTENIMIENTO
PROGRAMADO

2. CUOTAS APLICABLES MENSUALMENTE.

TARIFAS DE RESPALDO CUOTAS MENSUALES

PARA FALLA Y MANTENIMIENTO A) CARGO FIJO + B) CARGO POR DEMANDA
( HT - R, HS - R, HM - R) RESERVADA + C) CARGO POR DEMANDA
MEDIDA + D) CARGO POR ENERGIA DE PUNTA
+ E) CARGO POR ENERGIA INTERMEDIA + F)
CARGO POR ENERGIA DE BASE.
PARA FALLA A) CARGO FIJO + B) CARGO POR DEMANDA
(HT - RF, HS - R, HM - RF) RESERVADA + C) CARGO POR DEMANDA
MEDIDA + D) CARGO POR ENERGIA DE PUNTA
+ E) CARGO POR ENERGIA INTERMEDIA + F)
CARGO POR ENERGIA DE BASE.
PARA MANTENIMIENTO PROGRAMADO A) CARGO FIJO + B) CARGO POR DEMANDA
(HT - RM, HS - RM, HM - RM) RESERVADA + C) CARGO POR DEMANDA
MEDIDA + D) CARGO POR ENERGIA
INTERMEDIA + E) CARGO POR ENERGIA DE
BASE

Para las tarifas HT-R, HS-R, HT-RF, HS-RF, HT-RM Y HS-RM en la región Baja
California se le adicionará el cargo por la energía consumida en el periodo de semipunta
según corresponda (no incluye las de respaldo en media tensión)

Estas cuotas se aplicarán de acuerdo a la región en donde se proporcione el servicio, a las

condiciones de los periodos horarios, e integrándoles el ajuste automático por la variación

85
en los precios de los combustibles y la inflación nacional y la bonificación por el factor de
potencia.

3. CUOTA MINIMA MENSUAL

Cuando el usuario no haga uso del servicio, se cobrará como mínimo lo siguiente:

TARIFAS CUOTA MINIMA MENSUAL

FALLA Y MANTENIMIENTO
(HT-R, HS-R, HM-R)
FALLA
(HT-RF, HS-RF, HM-RF)
MANTENIMIENTO PROGRAMADO
(HT-RM, HS-RM,HM-RM)
A) CARGO FIJO + B) CUOTA POR DEMANDA
RESERVADA POR EL VALOR DE LA DEMANDA
RESERVADA
A) CARGO FIJO + B) CUOTA POR DEMANDA
RESERVADA POR EL VALOR DE LA DEMANDA
RESERVADA
A) CARGO FIJO

4. DEMANDA RESERVADA.

Es la capacidad en kW que el usuario requiere para cubrir sus necesidades de respaldo y la

fijará inicialmente el mismo.
Modificación a la demanda reservada en las tarifas para falla y mantenimiento y para falla
(HT-R, HS-R, HM-R,HT-RF, HS-RF y HM-RF).
Cuando la demanda máxima medida en un día exceda a la demanda reservada mas el límite
superior de la banda de tolerancia, esta será automáticamente substituida durante 12 meses
por la demanda máxima medida en ese día, concluido tal periodo, la demanda reservada
regresará a su nivel original.
Si la fecha de terminación del contrato es anterior al fin de este periodo de 12 meses, la
nueva demanda reservada será:
DRm  DRa  ( DMd  DRa )  (12 / Mr )
Donde:
DRm = DEMANDA RESERVADA MODIFICADA
DRa = DEMANDA RESERVADA ANTERIOR
DMd = DEMANDA MAXIMA MEDIDA DIARIA
Mr = NUMERO DE MESES POR FACTURAR

5. DEMANDA MAXIMA MEDIDA.

La demanda máxima medida se determinará diariamente por medio de instrumentos de

medición que indican la demanda media en kW durante cualquier intervalo de 15 minutos
en el cual el consumo de energía eléctrica sea mayor que en cualquier otro intervalo de 15
minutos en el lapso de las 0 a las 24 horas.

86
6. DIAS DE UTILIZACION DEL SERVICIO.

Los días en que se utilice el servicio de respaldo se clasificaran en acumulables y no

acumulables, para las tarifas para falla y mantenimiento y para falla (HT-R, HS-R, HM-R,
HT-RF, HS-RF y HM-RF).
Por cada día que se registre una demanda máxima medida mayor que el límite superior de
la banda de tolerancia que se establezca en el contrato de suministro, se contará como un
día de utilización del servicio de respaldo.

TARIFA DIAS DE UTILIZACION DE CADA AÑO NATURAL

NO ACUMULABLES ACUMULABLES
FALLA Y MANTENIMIENTO
(HT-R, HS-R, HM-R) PRIMEROS 65 RESTO
FALLA PRIMEROS 31 RESTO Y POSTERIORES AL
(HT-RF, HS-RF, HM-RF) DECIMO DIA EN LOS
PERIODOS DE RESPALDO DE
MAS DE 10 DIAS
CONSECUTIVOS.

7. BANDA DE TOLERANCIA.

La banda de tolerancia para los contratos de respaldo para falla y mantenimiento o falla
será del 5% del valor en kW de la demanda reservada.

8. DEMANDA MEDIDA.

El cargo por demanda medida se aplicará mensualmente, sumando las demandas máximas
medidas de todos los días acumulables en que se use el servicio de respaldo durante el mes.
En aquellos meses en los que no se utilice el servicio de respaldo o los días de utilización
sean no acumulables no deberá efectuarse ningún cargo por demanda medida.

9. OTRAS DISPOSICIONES APLICABLES.

Los usuarios de las tarifas de respaldo para falla o falla y mantenimiento deberán tener un
contrato de interconexión vigente.

10. DEMANDA FACTURABLE PARA SERVICIOS DE RESPALDO PARA

MANTENIMIENTO PROGRAMADO (HT-RM, HS-RM Y HM-RM)

Para las tarifas de respaldo para mantenimiento programado la demanda facturable (DF)
para el mes correspondiente se obtendrá de:
DF = a) 20% de la suma de la DMM durante los primeros 35 días del PMP + b) la suma de
la DMM de los días que sobrepasen los primeros 35 días del PMP en caso de exceder la
demanda reservada + c) el 80% de la suma de los excedentes de la DMM durante los
primeros 35 días del PMP + d) la suma de los excedentes de la DMM de los días que
sobrepasen los primeros 35 del PMP.

87
Se entenderá como excedente de demanda diario (EDD)
EDD = DMM - DR, si DMM < DR, entonces EDD = 0.
DMM = Demanda Máxima Medida del Día.
DR = Demanda Reservada.
PMP = Periodo de Mantenimiento Programado.

11. AÑO NATURAL Y HORARIOS.

Año natural es el periodo de un año contado a partir de la fecha en que se inicia el servicio
de respaldo y que se estipule en el contrato de suministro correspondiente.
Horario: se utilizaran los horarios locales oficialmente establecidos.

12. PERIODOS HORARIOS.

Los periodos de punta, intermedio, base y semipunta (según corresponda para la región
Baja California) se definen en cada una de las regiones tarifarias como se puede observar a
partir de las gráficas.

13. ENERGIA DE PUNTA, SEMIPUNTA, INTERMEDIA Y BASE.

Energía de punta es la energía consumida en el mes durante el periodo de punta.

Energía de semipunta es la energía consumida en el mes durante el periodo de semipunta.
Energía intermedia es la energía consumida en el mes durante el periodo intermedio.
Energía de base es la energía consumida en el mes durante periodo de base.

14. PERIODO DE MANTENIMIENTO.

14.1 Para las tarifas de respaldo para falla y mantenimiento (HT-R, HS-R y HM-R).
El usuario deberá comunicar al suministrador por escrito cuando menos con 15 días de
anticipación, la fecha de inicio y duración de su periodo de mantenimiento.
14.2 Para las tarifas de respaldo para mantenimiento programado (HT-RM, HS-RM y HM-
RM).
El periodo para efectuar estos mantenimientos será del 1º de diciembre de un año al 28 de
febrero del siguiente año. Cuando las condiciones del sistema eléctrico lo ameriten, el
suministrador podrá proponer cambios en este periodo al comité de precios de electricidad.
El usuario fijará su periodo dentro del periodo indicado en el párrafo anterior y deberá
notificar al suministrador cuando menos con 30 días de anticipación.
Cuando el usuario contrate exclusivamente la tarifa de mantenimiento programado, el
suministrador conectara el servicio de respaldo al inicio del mantenimiento y lo
desconectará al fin del mismo.
Los usuarios que estén contratados en la tarifa de respaldo para mantenimiento programado
y que además cuenten con contrato de respaldo para falla, solo se les facturara en base a la
tarifa de respaldo para falla, fuera del periodo de mantenimiento programado y no se les
cobrara cargo fijo de respaldo para falla.

88
15. FACTOR DE POTENCIA.

Para los servicios contratados en estas tarifas de respaldo se aplicara la disposición

complementaria referente al recargo o bonificación del factor de potencia, el cual se
aplicara a la facturación sin incluir el cargo por demanda reservada.

16. MEDICION DE LOS SERVICIOS.

Considerando la importancia de estos servicios en todos los casos se deberán instalar dos
equipos de medición, uno maestro y otro de respaldo.
Para efectos de facturación se atenderá a lo dispuesto en el anexo F de las disposiciones
relativas a las solicitudes de interconexión.

17. SERVICIOS CON TARIFA DE RESPALDO Y TARIFA DE USO GENERAL.

Los productores externos que además del servicio de respaldo requieran energía eléctrica
adicional para su operación normal deberán contratarla en la tarifa de uso general
correspondiente.
Presentándose las siguientes alternativas:
a) Separará sus instalaciones para permitir la medición independiente de las dos tarifas.
b) El usuario que no pueda separar sus instalaciones deberá solicitar el servicio adicional,
bajo la opción de demanda contratada para servicios en tarifas horarias.
b.1- La facturación del servicio adicional para su operación normal se efectuara bajo la
opción de demanda contratada.
b.2- La tarifa de respaldo de facturara de la siguiente manera:
b.2.1 Cargo por demanda
Se contabilizara el valor de la demanda máxima medida diaria que exceda a la
demanda contratada tanto en periodo de punta, semipunta (en su caso), intermedio y
base. El mayor valor en cualquiera de los periodos, se considera como demanda
máxima medida diaria.
b.2.2 Cargo por energía
Los cargos por energía consumida en cada uno de los periodos se facturaran en la
tarifa general o de respaldo de acuerdo a la siguiente tabla:

PERIODOS TARIFA GENERAL TARIFA DE RESPALDO

HASTA
Energía Punta DCP x No. de horas punta energía excedente
Energía Semipunta DCSP x No. de horas energía excedente
semipunta
Energía Intermedia DCI x No. de horas energía excedente
intermedia
Energía Base DCB x No. de horas base energía excedente
DCP = Demanda Contratada en Punta
DCSP = Demanda Contratada en Semipunta
DCI = Demanda Contratada en Intermedio
DCB = Demanda Contratada en Base

89
18. DEPOSITO DE GARANTIA.

TARIFAS IMPORTE
Respaldo para falla y mantenimiento y falla 2 x cargo por demanda reservada x demanda
(HT-R, HS-R, HM-R, HT-RF, HS-RF, HS- reservada
RF)
Respaldo para mantenimiento programado 7 x cargo por demanda facturable x demanda
(HT-RM, HS-RM, HM-RM) reservada

19. CONTRATOS.

Para el suministro de servicios en estas tarifas deberá celebrarse el contrato

correspondiente, con las siguientes características:
a) Duración mínima de un año
b) Indicar el valor de la demanda reservada
c) Indicar el límite superior de la banda de tolerancia (para tarifas para falla y
mantenimiento y para falla)
d) En caso de contar con otra tarifa de uso general, indicar si tiene instalaciones
separadas, con medición independiente de los servicios

1.3.11 ESTRUCTURA DE TARIFAS PARA SERVICIO INTERRUMPIBLE I-15 E

I-30

1. APLICACIÓN.

Son aplicables a los usuarios de las tarifas HS, HT, HSL y HTL, que soliciten inscribirse a
este servicio y que tengan una demanda máxima medida en periodo de punta, semipunta,
intermedia o base, mayor o igual a 10000 kW para la I-15 y mayor o igual a 20000 kW para
la I-30, durante los tres meses previos a la solicitud de inscripción. La inscripción a este
servicio tendrá vigencia mínima de un año.

2. DEMANDA CONTRATADA Y DEMANDA FIRME CONTRATADA.

DEMANDA INTERRUMPIBLE CONTRATADA

TARIFAS MINIMA MAXIMA
I-15 7000 kW  DMP1  DMP2  DMP3 
 
 3 
I-30 7000 kW 0.7 ( DMP1  DMP2  DMP3 )
3

DMPN = Demandas Máximas en Punta en el mes N previo a la solicitud.

90
La demanda firme contratada (DFC) la fijará el usuario en base a sus necesidades de
operación y será el valor mínimo que el suministrador esta obligado a abastecer al usuario
durante un periodo de interrupción.

3. BONIFICACION MENSUAL.

BONIFICACION MENSUAL POR kW DE DEMANDA

TARIFA INTERRUMPIBLE BONIFICABLE
I-15 I-30
HT y HTL $/kW $/kW
HS y HSL $/kW $/kW

Estas cuotas de bonificación mensual por cada kW de demanda interrumpible bonificable

se indican en el numeral 3 de la propia tarifa interrumpible, según la tensión de suministro.
Estas cuotas indicadas están sujetas al ajuste mensual por las variaciones de la inflación
nacional y de los precios de los combustibles, de acuerdo a la disposición complementaria
10 Bis de las tarifas publicadas el 25 de marzo de 1997 en el diario oficial de la federación.

4. DEMANDA INTERRUMPLIBLE BONIFICABLE.

La demanda interrumpible bonificable (DIB) mensualmente, será la mínima entre: la

demanda interrumpible contratada y el resultado de restar la demanda máxima en periodo
de punta (DMP) menos la demanda firme contratada (DFC):
El valor menor entre : DIB y DIC
siendo DIB = DMP - DFC
En caso que la demanda máxima medida en punta sea inferior a la demanda firme
contratada, la demanda interrumpible bonificable será cero.
Si DMP < DFC entonces DIB = 0
Esta bonificación, se efectuara mensualmente, independientemente de que existan cargos
por incumplimiento.
Para aquellos usuarios que se inscriban en este servicio por un plazo de tres años o más, la
bonificación mensual correspondiente se incrementará en un 25%

5. CONDICIONES GENERALES.

DEMANDA INTERRUMPIBLE Y TIEMPO DE LA DURACION Y

PERIODICIDAD DE LAS INTERRUPCIONES:
El suministrador podrá solicitar la suspensión total o parcial de la demanda interrumpible
contratada con una anticipación como mínimo de:

91
 DURACION Y NUMERO MAXIMO DE INTERRUPCION
TARIFAS TIEMPO DE HORAS MAXIMAS NUMERO MAXIMO
ANTICIPACION PARA POR DIA DE
SOLICITAR INTERRUPCIONES
INTERRUPCION ACUMULADAS EN
AÑO CALENDARIO
I-15 15 Minutos 6 20
I-30 30 Minutos 4 14

En ningún caso la demanda interrumpible solicitada (DIS) será tal que implique que el
usuario reduzca a un valor menor al de la demanda firme contratada.
El suministrador podrá solicitar la interrupción una vez por día por un periodo hasta de seis
horas en la tarifa I-15 y cuatro horas en la tarifa I-30. El total de interrupciones acumuladas
en un año calendario será como máximo 20 en tarifa I-15 y 14 en tarifa I-30.

6. CARGOS POR INCUMPLIMIENTO.

Si durante una solicitud de interrupción se tiene una demanda máxima mayor que la
demanda firme contratada y además no se ha disminuido el valor de la demanda
interrumpible solicitada, el suministrador tendrá derecho de aplicar en la facturación un
cargo equivalente a seis veces el monto de la bonificación mensual correspondiente a la
demanda interrumpible no proporcionada.
La demanda interrumpible no proporcionada (DINP) es igual a la demanda interrumpible
solicitada (DIS) menos la diferencia entre la demanda máxima antes de la interrupción
(DMAI) y la demanda máxima durante la interrupción (DMDI).
DNIP = DIS - (DMAI -DMDI)
Se entedera como demanda máxima antes de la interrupción, la integrada de 15 minutos en
cualquiera de los cinco minutos previos a la hora de inicio de la interrupción solicitada,
registrados en el equipo de medición para facturación del usuario.
Se entenderá como demanda máxima durante la interrupción, la demanda máxima
registrada en cualquier intervalo de 15 minutos completos durante el periodo de la
interrupción.

1.3.12 CLAUSULA DE LOS AJUSTES POR LAS VARIACIONES EN LOS

PRECIOS DE LOS COMBUSTIBLES Y LA INFLACION NACIONAL.

Esta clausula se publico en el punto Nº 10 de disposiciones complementarias del diario

oficial de la federación aplicable al 1 de enero de 1999.

APLICACIÓN DE LOS AJUSTES.

Esta cláusula de los ajustes por las variaciones de la inflación nacional y de los precios de
los combustibles, en su caso, se aplicará mensualmente a los cargos de las tarifas: 2, 3, 7,
O-M, H-M, HM-R, HM-RF, HM-RM, H-S, H-SL, HS-R, HS-RM, H-T, H-TL, HT-R, HT-
RF y HT-RM, y a las bonificaciones de las tarifas I-15 e I-30.

92
FACTORES DE AJUSTE MENSUAL.

Los factores de ajuste mensual por nivel de tensión se determinarán cada mes calendario
(m) de la siguiente manera:

1) para baja tensión:

FEBm
FABm 
FEBm1

Donde FABm es el factor de ajuste mensual para baja tensión, aplicable en el mes m, y los
FEBm son los factores de escalación para baja tensión, que se definen cada mes calendario
como:

 1 IPPMEm  2 1 IPPMBm  2 1 IPPOM m  2 

FEBm        
 3 IPPME0  2 3 IPPMB0  2 3 IPPOM 0  2 

Donde:

el subíndice (m) es el mes de aplicación de las tarifas, con m = 1 correspondiendo al mes de

abril de 1997:

IPPME ES EL Indice de Precios al Productor por origen de la producción neta de la

división de Maquinaria y Equipo;
IPPMB es el Indice de Precios al Productor por origen de la producción neta de la división
de Metales Básicos;
IPPOM es el Indice de Precios al Productor por origen de la producción neta de la división
de Otras Industrias Manufactureras;

Por la disponibilidad de la información, estos Indices de Precios Productor se aplicaran con

dos meses de rezago, y el subíndice 0 - 2 corresponde al mes de enero de 1997;

2) para media tensión:

FEM m
FAM m 
FEM m1

Donde FAMm es el factor de ajuste mensual para media tensión, aplicable en el mes m, y los
FEM m son los factores de escalación para media tensión, que se definen cada mes
calendario como:

93
  1 IPPME m  2 1 IPPMBm  2 1 IPPOM m  2  ICCm
FEM m  0.71          0.29 
 3 IPPME0  2 3 IPPMB0  2 3 IPPOM 0  2  ICC0

Donde:

ICC es un índice de Costos de los Combustibles, e ICC0 corresponde al mes de marzo de

1997;

3) para alta tensión:

FEAm
FAAm 
FEAm1

Donde FAAm es el factor de ajuste mensual para alta tensión, aplicable en el mes m, y los
FEAm son los factores de escalación para alta tensión, que se definen cada mes calendario
como:

 1 IPPMEm  2 1 IPPMBm  2 1 IPPOM m  2  ICCm

FEAm  0.59          0.41 
 3 IPPME0  2 3 IPPMB0  2 3 IPPOM 0  2  ICC0

Por su definición, los factores de escalación para todos los niveles de tensión del mes de
marzo de 1997 tienen el valor unitario, esto es:

FEB0  FEM 0  FEA0  1

El índice de Costos de los Combustibles se calculará mensualmente con la fórmula

siguiente:

ICCm  
c
c  Pc , m 1

Donde el subíndice (c) expresa cada uno de los cinco combustibles que se someten al ajuste
mensual:

1) combustóleo importado, cotización Pemex, promedio centros importadores;

2) combustóleo nacional, cotización Pemex volumen básico, promedio centros productores;
3) gas natural, cotización Pemex base firme anual, sector Venta de Carpio;
4) diesel industrial, cotización Pemex resto del país, sin impuestos acreditables;
5) carbón, cotización MICARE que incluye manejo de cenizas, única a nivel nacional.

94
Los coeficientes c corresponden a cada combustible y tienen los siguientes valores:

1 = 0.031744
2 = 0.104201
3 = 0.044212
4 = 0.003048
5 = 0.038062

Pc , m 1 es el precio -sin IVA- para cada combustible (c), vigente en mes anterior al de
aplicación del ajuste (m).

AJUSTE DE LOS CARGOS Y BONIFICACIONES.

Cada mes calendario, a partir del día primero del mismo, serán ajustados los cargos o
bonificaciones con respecto al valor del mes anterior con el factor de ajuste mensual
correspondiente al nivel de tensión de cada tarifa:

baja tensión: tarifas 2, 3 y 7.

Media tensión: tarifas O-M, H-M, HM-R, HM-RF y HM-RM.

Alta tensión: tarifas H-S, H-SL, HS-R, HS-RF, HS-RM, H-T, H-TL, HT-R, HT-RF, HT-
RM, I-15 e I-30.

95
