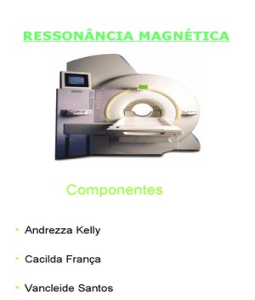

RESSONÂNCIA MAGNÉTICA

Componentes

• Andrezza Kelly

• Cacilda França

• Vancleide Santos
 Inventores

Eduard Mills Purcell Felix Bloch

Não há emissão de radiação. A Ressonância Magnética é conhecida

desde 1940, inventada por Purcell e Bloch, laureados com o Prêmio
Nobel de Física em 1952.
 Dr. Raymond Damadian

Sir Peter Mansfield Paul C. Lauterbur

 Definição:

• A Ressonância Magnética (RM) método

de aquisição de imagem que utiliza
radiofreqüência e magneto.

• Produz imagens de estruturas e órgãos

detalhando as diferenças de tecidos.
• A Aquisição é feita de modo não invasivo, por
não utilizar radiação ionizante.

• Obtenção das imagens em três planos- Axial,

Coronal e Sagital, inclusive oblíquos.

• Uso de contraste paramagnético não iodado,

em casos de pacientes alérgicos ao iodo. *
Campo elétrico e campo
magnético

Campo elétrico
Campo magnético
 Movimento da onda eletro-
magnética
Pulso de RF

M =

ι
Bobina
 Imagem de Ressonância Magnética:

• Alinhamento Nuclear

• Excitação por Radiofreqüência

• Codificação Espacial

• Formação da Imagem
Campo magnético basal B0

B0
 Campo magnético basal
B0 .
M0

M=0

H H H H H

H H Paralelo (PP)

∆ P = PP – PAP= 1017
B0
Antiparalelo (PAP)

1/106 (Avogadro=1023 moléculas/grama de tecido, 1023/106 ∴1017 prótons/grama)

 Spin dos
átomos
H
Conversor
analógico/digital

Alinhamento Medidor de RF
 Principais componentes
• Magneto principal
• Bobinas de gradiente
• Bobinas receptoras e transmissoras de
radiofreqüência
• Sistema de computadores e
processadores de imagem
 Magneto principal

• O magneto principal é utilizado para produzir um

campo magnético muito forte e uniforme.

• A potência do campo magnético é medida em

Tesla (T) sendo que também pode der medido
em Gauss. Onde 1 Tesla- 10.000 Gauss.
 Tipos de Magneto:

• Magnetos Permanentes

• Magnetos Convencionais

• Magnetos supercondutores
Tipos

Magneto permanente Ferro Magnetismo Baixo Não precisa de

Imantado Próprio Custo refrigeração

Magneto Gás Hélio Energia Elétrica Alto Precisa de

Convencional Custo Refrigeração

Magneto de A partir de 2 Não utiliza Alto Grande campo de

Supercondutor Tesla Energia Elétrica Custo dispersão
Onda eletro-magnética
Bobina

ι M
Pulso de RF

+ -
Bateria
Bobinas Gradiente

• Causam precessão dos núcleos em diferentes

localizações.

• Sua finalidade é permitir que o sistema de

imagens, obtenha imagens de qualquer
orientação dentro do paciente.
 Bobinas de gradiente

• São bobinas eletromagnéticas com potência

inferiores do campo magnético principal.
• São utilizadas para variar o campo magnético
no centro do magneto principal de forma
deliberada ao longo das três direções
perpendiculares (X,Y e Z).
• As bobinas de gradiente são ligadas e
desligadas rapidamente durante a aquisição das
imagens.
 Bobinas Transmissoras de RF:

Produz ondas de radio freqüência, estimulando os átomos a

emitirem sinais.

* Bobina corporal- localizada no corpo do

próprio magneto.
* Bobina para cabeça- acoplada a bobina
receptora

OBS: Bobina corporal é a principal transmissora de RF e

transmite RF para muitos exames que são adquiridos
sem bobina de transmissão e recepção.
Queimadura de hélio
• Bobinas de Superfície:

Melhorar a RSR ao adquirirem-se imagens de

estruturas próximo à superfície do paciente.
Geralmente pequenas e de forma especial
O ruído é recebido do volume sensível da
bobina, que corresponde à área localizada em
volta da mesma.
 Segurança

• As bobinas não devem entrar em contato como corpo do

paciente. Por transmitir calor pode causar queimaduras
graves.

• Bobinas devem ser inspecionadas regularmente, não

devem ser usadas com isolamento danificado.

• Devem estar sintonizadas corretamente (sinal ótimo)

• Sinalização de fatores de risco

Sinalização de fatores de risco
Acidentes
APARELHOS DE
RMN
Console
Protocolo de exame
Patologia de Joelho
Lesões Meniscais na RM
Rotura
Sagital T2 Há sinais de ruptura comprometendo o corno
posterior e sua transição com o corpo do menisco medial,
havendo traço de hipersinal oblíquo comunicando a sua
periferia com a superfície articular inferior. O corno anterior
está aparentemente íntegro.
Menisco-Estrutura fibro-cartilaginosa
em forma de disco que tem com
função amortecer o impacto no joelho
durante atividades.

Lesão do Menisco- É a ruptura do

menisco que pode ser causada pela
pratica de exercício
inadequadamente.
 Agradecimentos
• Carla Lacerda
• Katarina Galvão
• Gilson Amorin
• Lorena Rose
• Neilla Marjorie
• Adriana Santos
• Antonio Silvestre
• Reurison
