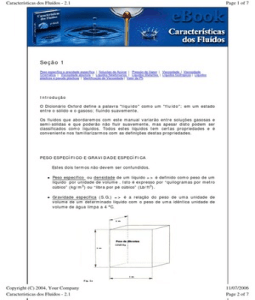

Seção 1
Peso específico e gravidade específica | Soluções de Açúcar | Pressão de Vapor | Viscosidade | Viscosidade
Cinemática | Viscosidade absoluta | Líquidos Newtonianos | Líquidos dilatantes | Líquidos tixotrópicos | Líquidos
plásticos e pseudo plásticos | Identificação de Viscosidade | Valor de Ph
Introdução
O Dicionário Oxford define a palavra "líquido" como um "fluído"; em um estado

entre o sólido e o gasoso; fluindo suavemente.
Os fluídos que abordaremos com este manual variarão entre soluções gasosas e
semi-sólidas e que poderão não fluir suavemente, mas apesar disto podem ser
classificados como líquidos. Todos estes líquidos tem certas propriedades e é
conveniente nos familiarizarmos com as definições destas propriedades.
PESO ESPECÍFICO E GRAVIDADE ESPECÍFICA
Estes dois termos não devem ser confundidos.
z Peso específico ou densidade de um líquido => é definido como peso de um

líquido por unidade de volume . Isto é expresso por “quilogramas por metro
cúbico” (kg/m3) ou “libra por pé cúbico” (Lb/ft3).
z Gravidade específica (S.G.) => é a relação do peso de uma unidade de

volume de um determinado líquido com o peso de uma idêntica unidade de
volume de água limpa a 4 oC.
Copyright (C) 2004, Your Company 11/07/2006

Características dos Fluídos - 2.1 Page 2 of 7
Exemplo Figura 1a
1 m3 de água @ 1000 kg a 20 oC
Exemplo : Fig. 1a
1 m3 de glicerina pesa 1260 kg a 20 ºC
Peso específico = 1260 kg/m3
Gravidade específica = Peso da Glicerina
Peso da Água
.
= 1260 = 1.26
1000]
Gravidade específica ou S.G., como é abreviada, é medida por meio de um

densímetro, o qual é basicamente um flutuador com uma escala arbitrariamente
graduada mostrando a leitura por graus de submergência.
Os tipos mais comuns de escala são BAUME, API e BRIX.
A escala BAUME mede líquidos que são mais pesados que a água e pode ser
expressa pela fórmula:
S.G. = 146,3¸ (146,3 - BAUME º)
.A escala API mede líquidos que são mais leves que a água e é expressa pela
fórmula:
S.G. = 141,5¸ (135,5 + API º)
Topo
SOLUÇÕES DE AÇÚCAR
O densímetro BRIX mostra por leitura direta a percentagem de açúcar por peso a
temperatura indicada no instrumento, usualmente 17,5 ºC.
Exemplo: 70 º BRIX = 70 % solução de açúcar
A gravidade específica e densidade variarão com a temperatura e assumirão

alguma importância quando operadas em largas faixas de temperatura e grandes
volumes de líquido. A tabela abaixo mostra que a extensão da temperatura afeta
os valores da gravidade específica /densidade da água.
Gravidade Específica e Peso da Água Limpa

.

Temp. Gravidade
Kg/m3 lb/ft3 lb/U.K.gall lb/U.S Gal Kg/litro
Celsius Específica
4 998 62.305 10.0026 8.335 0.99805 1.0
20 997 62.25 9.9939 8.328 0.9972 0.998
40 993 62.0 9.95 8.291 0.9928 0.987
60 983.5 61.4 9.85 8.208 0.9828 0.974
80 971 60.6 9.75 8.125 0.9728 0.962
100 958 59.8 9.6 8.0 0.9579 0.951
PRESSÃO DE VAPOR
Os líquidos evaporarão a menos que prevenidos de igual modo de pressão

externa. A pressão mínima para prevenir que esta evaporação ocorra é conhecer
como atua a pressão de vapor a uma temperatura específica. Cada líquido tem sua
própria relação de pressão vapor/temperatura que é expressa em unidade de
pressão absoluta, Lb/in2 abs, etc.
VISCOSIDADE
A viscosidade de um líquido é a medida de sua resistência as força de

cisalhamento. A uma específica capacidade fluídos com alta viscosidade requerem
uma força maior para deslocar-se (cisalhar) que os fluídos de baixa viscosidade.
Existem de forma básica duas viscosidades:
z Cinemática;
z Absoluta
Topo
VISCOSIDADE CINEMÁTICA
A resistência para movimentar um líquido depende da sua viscosidade cinemática,

cuja unidade é o STOKE. Usa-se um viscosímetro para medir a viscosidade
cinemática de um líquido, a medida é o tempo gasto para o líquido cruzar uma
dada distância através de um tubo vertical que tem uma escala graduada.
Este viscosímetro fornece uma leitura em “segundos” ou “graus” de acordo com a

escala associada com cada instrumento. Estas unidades podem ser convertidas
para STOKES ou centistokes por meio de uma tabela de conversão.
Nota : Unidade STOKE 1 st = 0,0001 m2/s

.
Topo
VISCOSIDADE ABSOLUTA
A viscosidade absoluta ou dinâmica, como é algumas vezes chamada, pode ser

obtida pela multiplicação da viscosidade cinemática do líquido por sua gravidade
específica. Ela também pode ser obtida pela leitura direta através de um
instrumento como viscosímetro Brookfield.
Nota: Unidade Centi-poise 1 CP = 0,001 N.S/m2
.
Topo
Este instrumento mede a força despendida para girar um eixo carretel interno de
um recipiente Standard do líquido e mostra a leitura em uma escala. A escala
fornece uma leitura em “Poise” e “Centi–poise”(CP) que é a unidade que será a
unidade usada através deste manual. A viscosidade da maioria dos líquidos
diminui com o aumento da temperatura. Desta forma a temperatura pode ser
usada para aliviar problemas causados pela alta viscosidade dos líquidos. A leitura
da viscosidade pode geralmente ser tomada no mostrador de valores e pode ser
usada nos cálculos de sistema. Alguns líquidos, entretanto, mostram diferentes
características de viscosidade que devem ser consideradas.

LÍQUIDOS NEWTONIANOS
Estes líquidos tem viscosidade constante a uma dada temperatura sem relação ao
grau de cisalhamento ou velocidade de fluxo. A maioria dos óleos e líquidos puros
são newtonianos.
Topo
LÍQUIDOS DILATANTES
Este tipo de líquido aumenta a viscosidade quando aumenta o grau do

cisalhamento. Esta característica provoca problemas nas perdas por fricção nas
tubulações que será abordado em capítulo adiante. Bombas grandes em baixa
rotação podem ser usadas para ajudar neste problema.
Líquidos que demonstram características dilatantes são incluídos: “Slurries”,

misturas de açúcar (melado), leite, chocolate e algumas gomas. A maioria destes
líquidos contém massa com capacidade de enchimento (espessamento), como por
exemplo, chocolate contém uma grande proporção de gordura de leite em pó.
Topo
LÍQUIDOS TIXOTRÓPICOS
Estes tipos de líquidos aumentam a viscosidade com o aumento do cisalhamento

ou velocidade. O início do fluxo dos líquidos tixotrópicos é difícil mas alivia uma
vez começado. Líquidos tais como adesivos, graxas gorduras e látex tem
características tixotrópicas.
LÍQUIDOS PLÁSTICOS E PSEUDO PLÁSTICOS
Este tipo de líquidos mostra as mesmas características dos tixotrópicos com uma
exceção. O fluxo inicial é ainda mais difícil e para a extensão é necessário montar
a sucção da bomba diretamente abaixo do tanque ou alimentador do qual está
sendo alimentada. Exemplos de líquidos plásticos são emulsões, gels e loções.
Topo
IDENTIFICAÇÃO DE VISCOSIDADE
Como alguns líquidos alteram a viscosidade com a temperatura e o grau do

cisalhamento é difícil juntá-los em seus vários grupos de características. Somente
por simulação das reais condições de bombeamento, sistemas de tubulação e a
bomba sendo usada o número exato da viscosidade é obtido para um específico
volume de fluxo e temperatura.
Topo
VALOR DE Ph
O valor de Ph de um líquido é o logaritmo comum recíproco de sua concentração

de íons de hidrogênio. Em termos mais simples, o fator Ph de um líquido é a
proporção de alcalinidade ou acidez deste líquido com Ph 7 sendo neutro. Valores
de Ph acima indicam alcalinidade e abaixo acidez.
A escala de logaritmos é graduada em sucessivos e iguais degraus para cima e

para baixo da escala. Desta forma podemos interpretar que comparado com Ph 5,
um Ph 4 é 10 vezes, um Ph 3 é 100 vezes e Ph 2 é 1000 vezes mais forte em sua
proporção de ácido.
Próximo >>>>>>
Hidrovector Bombas e Equipamentos

Ltda.
Tel: (21) 2423-4099 - Fax: (21) 2435-3954
Website: http://www.hidrovector.com.br
E-mail: vendas@hidrovector.com.br
Criação DataMidia.com - Publique seu eBook


Seção 2
Terminologia Hidráulica - Vazão - Pressão - Pressão Atmosférica - Pressão de manômetro - Pressão absoluta -
Pressão de Sucção - Pressão de Descarga - Pressão Diferencial - Relação entre a Pressão e Alt.Man - Altura Estática
- Altura Estática de Sucção - Altura Estática de Descarga - Altura Estática Total - Altura Dinâmica - Velocidade (da
altura) - Perdas - Alt de Suc.Total - Altura Total de Desc. - Altura Total
TERMINOLOGIA HIDRÁULICA
Em todas as partes este manual usa unidades selecionadas e símbolos

recomendados pela ISO. A base das unidades que estaremos usando são:
Qualidade Unidade Símbolo

Comprimento Metros m
Massa Quilograma kg
Tempo Segundo s
Corrente elétrica Ampere A
Temperatura Termodinâmica Kelvin K
As principais características do Sistema Internacional ou S.I. como é abreviado,

são:
(a) Qualquer unidade derivada é a quantidade resultante do produto ou quociente

de duas ou mais unidades básicas.
(b) A unidade derivada de força é o quilograma metro por segundo2 e é

conhecida como Newton. O Newton é a força que quando aplicada a um corpo que
tendo a massa de 1 Kg fornece uma aceleração de 1 metro por segundo2. Ela é
desta forma independente da gravitação da Terra.
(c) A unidade de trabalho em todas as formas é o joule e a de potência é o watt.
(d) As unidades Kelvin (K) e graus Celsius (ºC) de temperatura são idênticas. O
nome Celsius substituiu o nome anterior Centígrado que não é mais utilizado.
Para algumas das unidades derivadas existem nomes especiais e símbolos

aprovados e que são usados neste manual:
.
Qualidade Unidade Símbolo Unidade S.I.
Freqüência hertz Hz 1 hz = 1/s
Força newton N 1N = 1 kg m/s2
Trabalho joule J 1J = 1 Nm
Potência watt W 1W = 1 J/s
Para o uso diário, muitas das unidades são de tamanho inconveniente, entretanto
seus múltiplos decimais e sub-múltiplos são requeridos como as seguintes:
.
Fator Prefixo Símbolo
103 kilo k
10-2 centi c
10-3 milli m
Topo
VAZÃO
Vazão é o termo usado neste manual para indicar o volume de líquido que passa
através da bomba. A unidade S.I. de volume de vazão é o metro cúbico por
segundo (m3/s) e para massa de vazão é quilograma por segundo (kg/s). Neste
manual usaremos litros por minuto (l/min) ou galões por minuto (gal/min).
PRESSÃO
Pressão é a força por unidade de área. Se a força é dada em Newton e a superfície

do líquido em metros quadrados, então a pressão pode ser expressa em Newton
por metro quadrado (N/m2). Como esta é uma unidade pequena, usaremos uma
unidade chamada "bar", que é igual a 105 N/m2.
É usual do S.I. designar igualmente em medida Imperial quer pressão de

manômetro (ga) ou absoluta (abs). Quando a pressão é referida sem indicação de
manômetro ou absoluta é assumida a pressão de manômetro.
Nota: Unidade S.I. é o Pascal => 1 Pascal = 1 N/m2
Topo
PRESSÃO ATMOSFÉRICA
Esta pressão é a força exercida em uma unidade de área pela atmosfera terrestre.
A pressão atmosférica normal ao nível do mar é 1,013 bar abs (14,696 Lbf / IN2).
A pressão reduz com o aumento da altitude sendo que a 1500 metros diminui para
0,847 bar abs. Como a maioria das instalações estão entre o nível do mar e 300

metros (0,975 bar abs), a altitude será ignorada em nossos cálculos.
A pressão atmosférica tem grande importância nos cálculos dos sistemas de

sucção, como poderá ser observado nas seções seguintes.
O fluído não é “succionado” pela bomba, mas sim impelido

pela pressão atmosférica quando a pressão (interna na
carcaça da bomba) é reduzida pela ação do rotor da bomba.
Topo
PRESSÃO DE MANÔMETRO
A leitura da pressão de manômetro indica quanto em intensidade a pressão

interna do manômetro excede a pressão atmosférica local. A unidade é expressa
em Nm2 ga, bar ga ou Lbf / in2 ga.
Topo
PRESSÃO ABSOLUTA
A pressão absoluta é a pressão total exercida por um líquido. É a pressão do

manômetro mais a pressão atmosférica. Sua unidade é expressa em bar abs .
Exemplos: 1) 0 bar Ga = 1,013 bar abs
2) 3,0 bar Ga = 4,013 bar abs
3) 0 Lbf / IN2 Ga = 14,7 Lbf / IN2 bar abs
Topo
PRESSÃO DE SUCÇÃO
Esta é a pressão que o líquido possui na entrada da bomba. A leitura deve ser
tomada o mais perto quanto possível na conexão de sucção e ser registrada
enquanto a bomba estiver operando.
A leitura da pressão poderá ser em unidades absoluta ou em manômetro

dependendo das condições de sucção.
Topo
PRESSÃO DE DESCARGA

A pressão observada no manômetro mostrará a pressão fornecida por todos os

aspectos do sistema de descarga da bomba. Outra vez a leitura deverá ser tomada
o mais perto possível na conexão de descarga quando a bomba estiver operando
nas condições locais.
Esta leitura será expressa em unidades de pressão de manômetro.
Topo
PRESSÃO DIFERENCIAL
A pressão diferencial é obtida pela subtração da pressão de sucção pela pressão

de descarga. É entretanto a leitura de pressão total e é a pressão contra a qual a
bomba terá que operar. Todo cálculo de potência será baseado nesta leitura.
Como as leituras das pressões de sucção e descarga serão vistas em unidades

absoluta e manométrica, dois exemplos de cálculos são mostrados abaixo a título
de orientação.
Exemplo 1 (Pressão Diferencial)
Pressão de Sucção = 1.2 bar abs

Pressão de Descarga = 5.8 bar ga
Pressão Diferencial = 5.8 bar ga - 1.2 bar abs
= 5.8 - (1.2 - 1.013)

.
= 5.613 bar
Exemplo 2 (Pressão Diferencial)
Pressão de Sucção = 0.9 bar abs

Pressão de Descarga = 5.8 bar ga
Pressão Diferencial = 5.8 bar ga - 0.9 bar abs
= 5.8 - (0.9 - 1.013)

.
= 5.913 bar

.
Pressão Diferencial Pressão Diferencial
Exemplo 1 Exemplo 2
6.813 - 1.2 6.813 - 0.9
= 5.613 bar = 5.913 bar
ou ou
5.8 - 0.187 5.8 - (-0.113)

= 5.613 bar = 5.913 bar
Topo
RELAÇÃO ENTRE PRESSÃO E ALTURA MANOMÉTRICA
A pressão em alguma área ou ponto submerso em um líquido que está submetido

a pressão atmosférica normal é regida pela altura do nível do líquido acima deste
ponto de área. Esta altura é conhecida como altura estática do líquido e é
expressa em metros (m) ou pés (ft). Esta diferença de pressão entre qualquer dos
dois pontos somente aplica-se para a distância vertical entre estes pontos.
Como mostra o diagrama da fig.3 as configurações das tubulações são ignoradas e

a distância “H” é a verdadeira altura estática do líquido.

Nós podemos mostrar a relação entre pressão e altura pela comparação entre
tanques de água, um com 1 m3 e outro com 1 ft3 (ver fig. 4a e 4b). O tanque
tem base de 1 m2 (10.000 cm2) e 1 ft2 (144 in2) respectivamente e nós sabemos
que a água pesa 1000 kg/m3 ou 62.3 Lb/ft3.
Podemos entretanto calcular a pressão exercida por ambos, 1 metro ou 1 pé de

altura de água desta forma:
- Ver figura 4a
1 metro de coluna de água = 1.000 kg = 0,1 kg / cm2

10.00 cm2
1 metro de coluna de água = 0,0981 bar
1,0 Kg/cm2 = 0,9807 bar
--------------------------------------------------------
-
- Ver figura 4b
1 pé de coluna de água = 62,3 = 0,4326 Lb/in2

144
--------------------------------------------------------
-
Reciprocamente, podemos demonstrar que 1,0 kgf/cm2 = 10

metros de coluna de água e 1,0 Lbf/in2 = 2,31 ft.
A diferença de pressão entre dois pontos em uma coluna

vertical é devido ao peso do líquido e como tal a gravidade
específica deve ser admitida . Com o líquido tendo uma
gravidade específica de 1.3, a pressão exata para 1 metro de
altura de líquido será 0,1 x 1,3 = 0,13 kgf/cm2 e 1 pé de líquido
será 0,4326 x 1.3 = 0,562 Lbf/in2.
Nota : Kgf é também chamado kilopond (Kp) .

A altura equivalente de 7 bar de pressão manométrica é mostrada na fig.5 e

demonstra como a gravidade específica de um líquido pode afetar a altura estática
de um líquido bombeado.
(1) Xarope com S.G. de 1.3
(2) Água com S.G. de 1,0
(3) Querosene com S.G. de 0,78
(1) Altura estática = 7 x 10,2 = 54,9 m => = 101,5 x 2,31 =

180 ft
1,3 1,3

234 ft
1,0 1,0

300 ft
0,78 0,78

Topo
ALTURA ESTÁTICA
A altura estática refere-se a diferença de níveis do líquido.
ALTURA ESTÁTICA DE SUCÇÃO
É a diferença em elevação do nível do líquido na sucção e a linha de centro da

bomba.
Topo
ALTURA ESTÁTICA DE DESCARGA
É a diferença em elevação do nível do líquido na descarga e a linha de centro da

bomba.
ALTURA ESTÁTICA TOTAL
É a diferença em elevação entre a altura estática de descarga e a altura estática

de sucção. Esta definição é denominada claramente na fig. 6.

Topo
ALTURA DINÂMICA
Para se determinar a altura dinâmica é necessário considerar qual o trabalho é

requerido para colocar o líquido em movimento e vencer qualquer resistência para
esta movimentação.
ALTURA DE ACELERAÇÃO (VELOCITY HEAD)
O fato de que o líquido está fluindo indica que um trabalho está sendo realizado
para obter velocidade. A altura através da qual o líquido teria que escoar para
obter esta velocidade é conhecida como velocidade da altura.
A fórmula para calcular a altura de aceleração (Hv) é:
Hv = V2
2g
onde, V = velocidade do líquido em (m/s)

g = gravidade (9,81 m/s) ou (32,2 ft/s)
Como é nosso propósito reservar para a velocidade dos líquidos, um mínimo, não
levaremos em conta a velocidade da altura em nossos cálculos de sistema neste
manual.
Topo
PERDAS
É da maior importância a energia gasta para vencer a resistência ao movimento

para o fluído passar através do comprimento da tubulação. Esta energia
consumida é conhecida como perdas de carga e será tratada em grande extensão

na seção sobre perdas na tubulação.
A energia gasta ou perda de pressão devido a outros itens tais como filtros,
hidrômetros, trocadores de calor e acessórios da tubulação devem também ser
incluídas nos cálculos quando atingir o dimensionamento do sistema total.
Topo
ALTURA DE SUCÇÃO TOTAL
A altura de sucção total é a altura estática menos a altura dinâmica. Onde a altura
estática é negativa ou onde a altura dinâmica é maior que a altura estática, a
altura total de sucção torna-se uma sucção de elevação.
ALTURA TOTAL DE DESCARGA
A altura total de descarga é a soma das alturas estática e dinâmica.
Topo
ALTURA TOTAL
Altura total é a pressão total e a diferença entre a altura total de descarga e altura
total de sucção da bomba.
Próximo >>>>>>

Ltda.
Tel: (21) 2423-4099 - Fax: (21) 2435-3954

Seção 3
Sistemas de Sucção de Bombas - N.I.P.ª - N.I.P.R.
SISTEMAS DE SUCÇÃO DE BOMBAS
Como a maioria dos problemas ocorrem na parte da sucção da bomba, é muito

importante considerar todos os aspectos do sistema de sucção incluindo variações
operacionais.
A teórica energia disponível para “empurrar” o líquido para o interior da bomba é

1,013 bar abs (14,69 Lbf/in2 abs). Este número é raramente disponível e pode ser
consideravelmente menor na prática. Por causa desta baixa energia disponível
para realmente “empurrar” o líquido para a bomba nós necessitamos sempre
considerar cuidadosamente a “pressão total de entrada disponível” e a “pressão
total de entrada requerida”.
Nas páginas anteriores colocamos explanações sobre altura e pressão e a relação

entre os dois termos.
Em todo este manual a “pressão de entrada” será expressa em termos de “bar

abs” e será tomada como tem sido feito, o mais próximo possível da conexão de
sucção.
Usaremos entretanto a sucção total ou a pressão de entrada para significar a

“energia total de sucção disponível” na entrada da bomba para “empurrar” o
líquido para o interior da carcaça da bomba.
Topo
N.I.P.A.
Quando bombeando líquido, a pressão em algum ponto na linha de sucção deve

em um momento ser reduzida a pressão de vapor do líquido. Falha em manter a
pressão de sucção acima da pressão de vapor causará implosão de bolhas no
líquido resultando em ruído e provável dano a bomba.
A energia para mover o líquido através da tubulação de sucção e até a entrada da

bomba é entretanto a pressão total de sucção disponível oriunda de todas as
causas menos a pressão de vapor do líquido na temperatura de bombeamento.
Ver fig. 7.
Esta pressão é medida na entrada de sucção da bomba é chamada NET INLET

PRESSURE AVAILABLE ou N.I.P.A.
Topo
N.I.P.R.
A energia requerida pela bomba para vencer o escorregamento e as perdas por

fricção no interior da bomba é função do projeto da bomba. Este número não é
calculado mas é fornecido pelo fabricante da bomba após testes, e é conhecido
como NET INLET PRESSURE REQUIRED ou N.I.P.R.
Tanto o N.I.P.A. quanto o N.I.P.R. variam com a vazão. A uma dada pressão de
sucção o NIPA reduz-se com o aumento da vazão. Esta redução do NIPA é o
resultado de um aumento nas perdas por fricção devido ao aumento do fluxo do
líquido através da tubulação de sucção. Com um líquido de viscosidade constante
o NIPR aumenta com o aumento de vazão. Isto é bem demonstrado no diagrama
da fig.8 com a relação entre NIPA e NIPR e três incrementos nas taxas de fluxo.

Topo
z O ponto A mostra o NIPA maior que o NIPR: A bomba opera

satisfatoriamente.
.
z O ponto B mostra o NIPA igual ao NIPR: A bomba provavelmente mostrará

sinais de cavitação intermitente e ocorrerá uma queda de performance.
.
z O ponto C mostra o NIPA maior que o NIPR: A bomba certamente cavitará, a

operação será com ruído e sem eficiência, sendo que o funcionamento
prolongado causará danos a bomba.
No caso dos pontos B e C o fato é que a pressão de vapor tornou-se igual ou

maior que a pressão de sucção.
O fluído vaporizará formando bolhas, as quais preencherão total ou parcialmente a

carcaça da bomba em vez do líquido. Estas bolhas entrarão em colapso ao
encontrar a região de alta pressão da carcaça da bomba. Durante o colapso forma-
se um jato do líquido de alta velocidade no centro da bolha, o qual apesar da curta
duração pode atingir alta pressão e conseqüentemente causar consideráveis
danos. Este colapso é chamado cavitação e pode ser notado por ruídos.
Um aumento na viscosidade do fluído afeta tanto o NIPA quanto o NIPR. O

aumento de viscosidade causará grandes perdas por fricção, reduzindo
diretamente o NIPA. O NIPR da bomba também aumenta.
Mostramos que o NIPA e o NIPR variam com a capacidade (vazão) e a viscosidade,

causando cavitação. Ambas as causas podem ser eliminadas pela redução da
rotação da bomba.

O sistema de sucção da bomba pode ser modificado de várias maneiras. Se

tomarmos o decréscimo da velocidade como um exemplo, poderíamos mostrar no
diagrama da Fig. 9.
No ponto A a bomba deverá cavitar. Pelo decréscimo da velocidade da bomba (isto

é decréscimo da taxa de fluxo), a bomba poderá estar na área de operação
satisfatória, ponto B.
Outras maneiras de mudar as condições de sucção, são:
(a) Aumento da altura estática ou pressurizar o reservatório de sucção. Isto teria

o efeito de levantar a linha do NIPA aumentando a área de segurança.
(b) Decréscimo das perdas por fricção pela redução do número de acessórios
(válvulas,etc) ou diminuição do comprimento da linha de sucção.
(c) Aumentar o diâmetro da tubulação de sucção, reduzindo portanto as perdas

por fricção.
(d) Aumentar o tamanho da bomba, reduzindo portanto a velocidade e diminuindo

o NIPR.
Por meio destas modificações feitas isoladamente ou por algumas combinações, o

sistema de sucção pode ser mudado e a seleção da bomba poderá ser feita para
permitir um bombeamento satisfatório.
Próximo >>>>>>

Ltda.
Tel: (21) 2423-4099 - Fax: (21) 2435-3954


Seção 4
Escoamento do Fluídos - Fluxo Laminar - Fluxo Turbulento - Número de Reynolds - Perda de Vazão - Perda na Tubulação -
Perdas em Acessórios e Equipamentos - Perda de Energia - Potência Hidráulica - Potência Mecânica - Potência Viscosa
ESCOAMENTO DE FLUÍDOS
O escoamento de fluídos através do sistema de tubulação da bomba pode ser

regular ou irregular. Quando regular, o fluxo é laminar e quando irregular, é
turbulento. As perdas por fricção aumentam rapidamente na mudança de fluxo
laminar para turbulento.
FLUXO LAMINAR
Esta condição é algumas vezes chamada de fluxo aerodinâmico, viscoso ou

regular, no qual cada partícula do líquido se escoa paralela a parede da tubulação.
Neste caso o movimento do líquido pode ser comparado a um número de tubos
concêntricos cada um impelindo mais adiante sua corrente.
A máxima velocidade é no centro da tubulação e diminui a zero na periferia

extrema do orifício da tubulação. Isto resulta em perdas por fricção sendo
diretamente proporcional a velocidade do líquido e independe da rugosidade da
superfície interna da tubulação.
Este perfil de fluxo é demonstrado como uma parábola com máxima velocidade no
centro da corrente, aproximadamente 1.5 vezes o valor da velocidade.

Topo
FLUXO TURBULENTO
Fluxo turbulento, irregular ou volátil ocorre mais freqüentemente em líquidos com

baixa viscosidade. As perdas por fricção serão aproximadamente proporcionais ao
quadrado da velocidade do líquido e será afetada pela rugosidade da tubulação. O
perfil do fluxo mostra que a máxima velocidade ocorre novamente no centro da
corrente, mas que isto se alterará de acordo com um número de Reynolds nas
faixas alta e baixa.
Topo
NÚMERO DE REYNOLDS
O número de Reynolds é uma quantidade adimensional que tem o mesmo valor

numérico em qualquer valor de unidades consistente, métrica ou imperial.
Há 3 fatores que são favoráveis ao fluxo laminar sendo que estes mesmos fatores
afetam adversamente o fluxo turbulento.
Os fatores são: Baixa velocidade do fluxo do fluído, pequeno diâmetro da

tubulação e alta viscosidade do líquido bombeado.
A relação destes fatores é:
Velocidade (cm/seg) x Orifício da Tubulação (cm)

Viscosidade Cinemática (Stokes)
E é conhecida como número de Reynolds (Re).
Esta relação pode ser expressa em unidade de engenharia da seguinte forma:

A) Unidades Métricas B) Unidades Inglesas
Re = 1000 dV Re = (7740 dV)

Viscosidade Viscosidade
Onde:
d = orifício da tubulação (mm ou pol)
Viscosidade = centistokes
velocidade do fluxo ( m/seg ou

V = pés/seg)
Para um número de Reynolds não excedendo de 1.800 até 2.000 pode ser
esperado um fluxo inteiramente laminar.
Para um número de Reynolds de 2.500 e acima, o fluxo será quase certamente

turbulento.
O intervalo entre estes números será instável e de transição, entretanto para

todos os objetivos práticos pode ser assumido que o número de Reynolds de 2.000
é a linha divisória entre fluxo laminar e turbulento.
Como estamos trabalhando com o fluxo de bomba em nossos cálculos, o número

de Reynolds pode ser expresso em termos de fluxo, da seguinte forma:
A )Unidades Métricas
Re = ( 21,23 x 103) X Vazão ( litros/min)

Orifício Tubulação (mm) x Viscosidade (centistokes)
B) Unidades Inglesas
Re = 3.800 x Vazão (IGPM)

Orifício Tubulação(pol.) x Viscosidade(centistokes)
Exemplo em Unidades Métricas:
z Vazão: 90 L/min
z Orifício tubulação: 47.8 mm
z Viscosidade: 400 centipoise ÷ gravidade específica = 1.2

Re = 21,23 x 103 x 90 = 120

47.8 x (400 ÷ 1.2)
Com o número de 120, o fluxo pode ser tomado como laminar.
Exemplo em Unidades Inglesas:
z Vazão: 19,8 IGPM
z Orifício tubulação: 1,88 pol.
z Viscosidade: 10 centipoise ÷ grav. específica = 1.0
Re = 3800 x 19.8 = 4002

1.88 x 10
Este número indica um fluxo turbulento
Topo
PERDA DE VAZÃO
Quando o líquido passa através da bomba e adquire velocidade e energia, parte

desta energia é usada para elevar o líquido pelo interior da bomba e parte da
energia é progressivamente perdida devido a fricção na tubulação. Como temos
citado nas seções precedentes, uma energia é consumida para vencer a
resistência ao movimento do fluído passando através do comprimento da
tubulação.
Fatores que influenciam as condições de fluxo são:
z viscosidade;
z velocidade;
z tamanho dos tubos.
Unindo estes fatores ao sistema de tubulação da bomba, podemos ver que todos
os três tem um relacionamento.
A) Viscosidade do líquido
Quando a viscosidade de um líquido aumenta, a pressão consumida através da

tubulação aumentará devido a viscosidade, com a resistência ao avanço imposta
ao líquido.

B) Diâmetro da tubulação
O comprimento e o diâmetro da tubulação influenciarão a perda da pressão

através do sistema de tubulação. Quando o comprimento da tubulação aumenta,
de igual modo a queda da pressão (perdas de carga) se acentua devido a
progressiva redução de energia.
C) Velocidade de vazão do líquido
Um incremento na velocidade do líquido produzirá um aumento na perda de

pressão. A velocidade pode ser reduzida pelo aumento do diâmetro dos tubos ou
pela redução da velocidade da bomba.
Topo
PERDAS NA TUBULAÇÃO
Há uma diferença entre as perdas por atrito em fluxo laminar e turbulento.

Quando o número de Reynolds se aproxima de 2.000 há um repentino incremento
nas perdas por fricção.
Observando o ábaco Figura 12 (abaixo) para 22,6 mm de diâmetro nominal

(orifício) da tubulação, podemos ver que:
z A linha de 1 CP é de fluxo totalmente turbulento
z Enquanto que a linha para 200 CP é verdadeiramente laminar.
As linhas entre esses 2 números de viscosidade são de fluxo parcialmente

turbulento e parcialmente laminar. Da viscosidade de 200 CP para cima, neste
diâmetro de tubulação o fluxo é laminar.
Perdas por atrito em 100 metros de tubulação podem ser lidas diretamente se a
vazão e a viscosidade do fluxo são conhecidas.
As perdas por atrito expressas em bar ou Lbf/Pol2 (PSI) é diretamente

proporcional a gravidade específica do líquido e é necessário considerar este
detalhe quando consultar os gráficos.
...

O fluxo laminar não é afetado pela rugosidade da tubulação. Para fluxo turbulento
os cálculos da rugosidade da tubulação são desprezados quando utilizamos
tubulações lisas (polidas) ou higiênicas. Se entretanto, outra tubulação é usada tal
como revestida, ferro fundido ou aço, um fator de aproximadamente 1.15 a 1.20
deverá ser usado como um multiplicador para o número final da perda de carga.
Topo
PERDAS EM ACESSÓRIOS E EQUIPAMENTOS
Todos os acessórios do sistemas de tubulação oferecem resistência ao escoamento

em alguns graus. Um caminho mais complexo dos acessórios, logicamente
apresentará maior perda de energia no sistema.
Por exemplo quando usamos válvulas globo ou angular, o caminho que o líquido
toma em sua passagem através delas é muito maior do que quando usa-se
válvulas do tipo esfera ou comporta. Este desvio de fluxo do líquido nas válvulas
globo ou angular, cria uma maior perda de pressão do que um fluxo direto com
nas válvulas de esfera ou comporta.
Acessórios do sistema de tubulações tais como: filtros, trocadores de calor e

outros equipamentos apresentam perdas de energia ou pressão quando o líquido
passa através deles. A maioria dos fabricantes tem informações e tabelas
disponíveis para as perdas de carga com diversos líquidos.
Somando as perdas de carga:

z Perda nos equipamentos;
z Perdas na tubulação;
z Perdas nos acessórios.
Topo
PERDA DE ENERGIA
Para que líquido seja bombeado através da tubulação, uma energia necessita ser
gasta para girar o eixo da bomba. Esta energia ou TORQUE é uma força rotativa
expressa em Joule (Nm).
A energia solicitada para vencer o sistema interno da bomba é fornecida pelo

motor na forma de energia mecânica. A proporção de energia absorvida é definida
como potência e é expressa em watts (Joule/seg).
As perdas de energia no interior da bomba são formadas por 3 partes:
z Hidráulica;
z Mecânica;
z Viscosa.
Topo

POTÊNCIA HIDRÁULICA
A teórica energia requerida pela bomba a uma dada vazão de líquido, contra uma
dada altura é conhecida como potência hidráulica, “hydraulic horse power” ou
“water horse power”.
Para outros líquidos fora água, os números necessitam ser multiplicados pela
gravidade específica do líquido. Altura e pressão podem ser consideradas como
fatores intercambiáveis, previna-se que a correta unidade seja usada em cada
caso.
Desta forma, a potência efetiva é representada pela descarga da bomba em

termos de vazão, altura ou pressão e é expressa por:
.
Potência Hidráulica = Vazão x Altura (ou Pressão)

K
onde K = constante que depende das unidades empregadas.
vvTopo
Unidades Métricas (Kw)
Potência Hidráulica = L/min x M x Grav. Espec.

6116
ou
Potência Hidráulica = L/min x BARS

600
B) Unidades Inglesas (HP)
Hydraulic horsepower = Gall/min x ft x s.g.

3300
ou
Hydraulic horsepower = Gall/min x Lbf/In2

1428
Topo
POTÊNCIA MECÂNICA
A energia perdida devido a rolamentos, selos e engrenagens é conhecida como

potencia mecânica consumida. Estas variam conforme o tipo e podem atingir 10%

do total da potência consumida em médias e grandes bombas.
Topo
POTÊNCIA VISCOSA
A viscosidade tem um efeito observado nas perdas de energia de bombas. As

perdas são devido a energia requerida em efetuar o cisalhamento viscoso nos
espaços vazios da bomba. Logo a potência viscosa é uma perda de energia devido
a fricção do fluído viscoso no interior da bomba.
Aumento da viscosidade até 1000 CP tem um efeito nominal nas perdas de carga.
Acima de 1000 CP, entretanto as perdas viscosas aumentam rapidamente.
Início >>>>>>

Ltda.
Tel: (21) 2423-4099 - Fax: (21) 2435-3954

Características Dos Fluidos

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

Características Dos Fluidos

Uploaded by

Copyright:

Available Formats

Características dos Fluídos - 2.

O Dicionário Oxford define a palavra "líquido" como um "fluído"; em um estado

PESO ESPECÍFICO E GRAVIDADE ESPECÍFICA

Estes dois termos não devem ser confundidos.

z Peso específico ou densidade de um líquido => é definido como peso de um

z Gravidade específica (S.G.) => é a relação do peso de uma unidade de

Copyright (C) 2004, Your Company 11/07/2006

Gravidade específica ou S.G., como é abreviada, é medida por meio de um

Os tipos mais comuns de escala são BAUME, API e BRIX.

S.G. = 146,3¸ (146,3 - BAUME º)

S.G. = 141,5¸ (135,5 + API º)

Exemplo: 70 º BRIX = 70 % solução de açúcar

A gravidade específica e densidade variarão com a temperatura e assumirão

Gravidade Específica e Peso da Água Limpa

Copyright (C) 2004, Your Company 11/07/2006

Os líquidos evaporarão a menos que prevenidos de igual modo de pressão

A viscosidade de um líquido é a medida de sua resistência as força de

Existem de forma básica duas viscosidades:

A resistência para movimentar um líquido depende da sua viscosidade cinemática,

Este viscosímetro fornece uma leitura em “segundos” ou “graus” de acordo com a

Nota : Unidade STOKE 1 st = 0,0001 m2/s

Copyright (C) 2004, Your Company 11/07/2006

A viscosidade absoluta ou dinâmica, como é algumas vezes chamada, pode ser

Nota: Unidade Centi-poise 1 CP = 0,001 N.S/m2

Copyright (C) 2004, Your Company 11/07/2006

Este tipo de líquido aumenta a viscosidade quando aumenta o grau do

Líquidos que demonstram características dilatantes são incluídos: “Slurries”,

Estes tipos de líquidos aumentam a viscosidade com o aumento do cisalhamento

Copyright (C) 2004, Your Company 11/07/2006

LÍQUIDOS PLÁSTICOS E PSEUDO PLÁSTICOS

Como alguns líquidos alteram a viscosidade com a temperatura e o grau do

O valor de Ph de um líquido é o logaritmo comum recíproco de sua concentração

A escala de logaritmos é graduada em sucessivos e iguais degraus para cima e

Hidrovector Bombas e Equipamentos

Criação DataMidia.com - Publique seu eBook

Copyright (C) 2004, Your Company 11/07/2006

Copyright (C) 2004, Your Company 11/07/2006

Em todas as partes este manual usa unidades selecionadas e símbolos

Qualidade Unidade Símbolo

As principais características do Sistema Internacional ou S.I. como é abreviado,

(a) Qualquer unidade derivada é a quantidade resultante do produto ou quociente

(b) A unidade derivada de força é o quilograma metro por segundo2 e é

(c) A unidade de trabalho em todas as formas é o joule e a de potência é o watt.

Para algumas das unidades derivadas existem nomes especiais e símbolos

Pressão é a força por unidade de área. Se a força é dada em Newton e a superfície

É usual do S.I. designar igualmente em medida Imperial quer pressão de

Nota: Unidade S.I. é o Pascal => 1 Pascal = 1 N/m2

Copyright (C) 2004, Your Company 11/07/2006

metros (0,975 bar abs), a altitude será ignorada em nossos cálculos.

A pressão atmosférica tem grande importância nos cálculos dos sistemas de

O fluído não é “succionado” pela bomba, mas sim impelido

A leitura da pressão de manômetro indica quanto em intensidade a pressão

A pressão absoluta é a pressão total exercida por um líquido. É a pressão do

Exemplos: 1) 0 bar Ga = 1,013 bar abs

2) 3,0 bar Ga = 4,013 bar abs

3) 0 Lbf / IN2 Ga = 14,7 Lbf / IN2 bar abs

A leitura da pressão poderá ser em unidades absoluta ou em manômetro

Copyright (C) 2004, Your Company 11/07/2006

A pressão observada no manômetro mostrará a pressão fornecida por todos os

Esta leitura será expressa em unidades de pressão de manômetro.

A pressão diferencial é obtida pela subtração da pressão de sucção pela pressão

Como as leituras das pressões de sucção e descarga serão vistas em unidades

Exemplo 1 (Pressão Diferencial)
