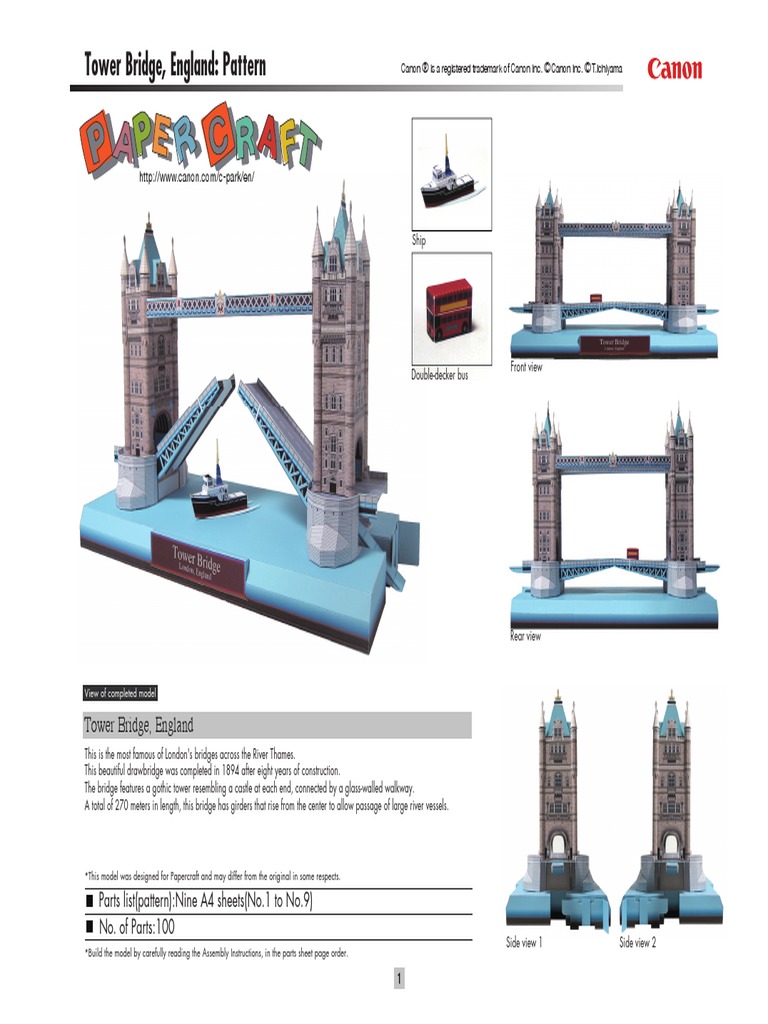

Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
[Link]
Ship
Double-decker bus
Front view
Rear view
View of completed model
Tower Bridge, England
This is the most famous of London's bridges across the River Thames.
This beautiful drawbridge was completed in 1894 after eight years of construction.
The bridge features a gothic tower resembling a castle at each end, connected by a glass-walled walkway.
A total of 270 meters in length, this bridge has girders that rise from the center to allow passage of large river vessels.
*This model was designed for Papercraft and may differ from the original in some respects.
Parts list(pattern):Nine A4 sheets(No.1 to No.9)
No. of Parts:100
*Build the model by carefully reading the Assembly Instructions, in the parts sheet page order.
Side view 1
Side view 2
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
[Link]
CAUTION
Canon is a registered trademark of Canon Inc.
[Link]
Do not hit other people with the pointed [Link] so could result in [Link] should make sure that children observe this caution.
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge
London, England
Fold before cutting.
Fold before cutting.
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Pattern
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Tower Bridge, England: Assembly Instructions
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Before starting assembly:Writing the number of each section on its back side before cutting out the sections is highly
recommended.
(* This way, you can be sure which section is which even after cutting out the sections.)
[Link]
How to move the bridge girders: When this model is finished, you can move the bridge girders.
View of completed model
*This model was designed for Papercraft and may differ from the original in some respects.
Assembly Instructions:Four A4 sheets(No.1 to No.4)
*Build the model by carefully reading the Assembly Instructions, in the parts sheet page order.
*Hint: Trace along the folds with a ruler
and an exhausted pen (no ink) to get a sharper, easier fold.
Assembly Instructions
Mountain fold(dotted line)
Make a mountain fold.
Valley fold(dashed and dotted line)
Make a valley fold.
Scissors line(solid line)
Cut along the line.
Cut in line(solid line)
Cut along the line.
Tools and materials
Assembly tip
Caution
Glue
The glue spot(colored dot)
shows where to apply the glue.
Glue spot(Red dot)
Glue parts with the same number together.
Glue spot(Green dot)
Glue within the same part.
Glue spot(Blue dot)
Glue to the rear of the other part.
Scissors, set square, glue(We recommend stick glue), pencil, used
ballpoint pen, toothpicks, tweezers, (useful for handling small parts)
Before gluing, crease the paper along mountain fold and valley
fold lines and make sure rounded sections are nice and stiff.
Glue, scissors and other tools may be dangerous to young children
so be sure to keep them out of the reach of young children.
Make sure the latch is open.
Depress the lever on the side.
Close the latch.
Tower Bridge, England: Assembly Instructions
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
Indicates where sections should be glued together.
* Build two sets of all the parts on sheets 5 and 6.
Make sure part 9 is correctly oriented.
Position
the interior side vertically.
Glue
before cutting.
Wrap around.
Glue
before cutting.
Wrap around.
Fold inward so that the printed
surface is on the inside.
Tower Bridge, England: Assembly Instructions
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
* Build two sets of all the parts on sheets 5 and 6.
* Build two sets of all the parts on sheets 7 and 8.
Position in place at the opening.
At this time, adjust the bridge to minimize distortion.
Glue in place so that the part shown
in the illustration protrudes.
Be careful to ensure parts
18 and 19 do not protrude!
Make sure parts 26 and 27 are correctly oriented
The cut end is straight
The cut end features a notch
Check to make sure
the bridge can move when
attaching the bridge girders.
Tower Bridge, England: Assembly Instructions
Canon is a registered trademark of Canon Inc. Canon Inc. [Link]
* Build two sets of all the parts on sheets 7 and 8.
Make sure the parts are
correctly oriented.
Parts 34 and 35 are
attached to the interior side.
Double-decker bus
Make sure the parts are correctly oriented.
Finished!
PROYECTO de 3ESO
Puente Levadizo
ASPECTO GENERAL
Disear y construir un Puente
levadizo accionado con accionamientos manual, elctrico e hidrulico.
REQUISITOS DE DISEO:
Realizar la documentacin escrita de Memoria
Tcnica, que constar de los siguientes apartados :
-Descripcin general del Proyecto, (cmo es, cmo
funciona, cmo se maneja, con qu materiales, etc.).
-Posibles soluciones distintas, cambios y/o
ampliaciones.
-Distribucin del proceso de trabajo
-Distribucin del tiempo de las tareas.
-Presupuesto y
-Planos a escala 1:2.
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
PROPUESTA DE TRABAJO:
Disear y construir un Puente
levadizo accionado con accionamientos manual, elctrico e hidrulico.
tiles y herramientas:
Segueta de marquetera, Serrucho, Taladro o barrena, Lija.
Escuadra, cartabn y regla. Lpiz y goma de borrar.
Pegamento de contacto. Pistola de silicona caliente.
REQUISITOS DE CONSTRUCCIN:
Materiales empleados:
Tablerillo de panel de 3mm. y medidas 200 x 300 mm
Tabla de aglomerado de 6mm y medidas 150x300mm
Un Palillo de madera de pinchito.
Un interruptor. Un mecanismo de cambio de
polaridad
Una pila de petaca de 4,5 v.
Una bombilla y su casquillo de superficie de 4,5v.
Cable elctrico fino 50 cm. aprox.
Un motor elctrico de 4,5 v.
Dos arandelas pequeas.
Clavos de 30 mm. con cabeza.
Dos jeringas de plstico una fina y otra gruesa y un
tubo de plstico para unirlas.
Una cuerda fina
Pajitas de plstico para estructura de la plataforma.
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
ESTRUCTURA:
El puente levadizo que vamos a construir tiene una
base de aglomerado de 6mm de grosor y dimensiones
210x300mm sobre el se sita los soportes de panel
contrachapado de 3mm de grosor, que sostienen la
plataforma levadiza del puente formada por una
estructura triangulada sobre la que se sita la
plataforma de rodadura de panel de contrachapado de
3mm de grosor
En la figura podemos ver la forma que tienen cada una
de las partes
La plataforma se puede elevar manualmente mediante
una manivela, o con un motor elctrico con un
mecanismo de cambio de polaridad para invertir el
accionamiento, o bien se puede accionar tambin
mediante un sistema hidrulico formado por mbolos
a base de jeringas de plstico
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
DIMENSIONES:
La forma y medidas de las principales piezas que componen el puente levadizo se representa en los croquis anteriores.
Los ejes pueden ser de madera, la manivela de alambre, y la polea de arrastre del motor puede realizarse con dos
arandelas y silicona caliente en el eje del motor.
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
MECANISMO HIDRULICO:
El sistema hidrulico est formado por dos jeringuillas
de distinto tamao unidas con un tubo de plstico.
Fijaremos la jeringuilla de mayor tamao a uno de los
soportes de la plataforma, y la mas pequea se sita a
45 bajo la plataforma
El accionamiento de la plataforma va a depender de la
diferencia de grosores de las jeringuillas. Cuanta mayor
sea la diferencia se podr accionar con menos esfuerzo.
La jeringuilla que acciona la plataforma del puente ha de
ser la de menor tamao y lo har sobre una pieza sobre
la que se apoya.
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
INSTALACIN ELCTRICA:
Para poder cambiar la pila con facilidad, se ha construido
un soporte con una tablilla un poco mas larga que el ancho
de la pila de petaca (de unos 7,5 mm) que se une a la
plataforma mediante las tras de velcro.
Se puede conseguir que el accionamiento del puente
avance mas despacio, pelando la pila de petaca y
conectando uno de los clips a los conductores que unen
entre s las pilas que forman la petaca. Si conectamos el
clip en 1 obtenemos velocidad mxima, en 2 velocidad
media y en 3 mnima.
La pila va sujeta a la tablilla mediante una goma
elstica.
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
CAMBIO DE POLARIDAD:
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
UNIDADES RELACIONADAS:
-UD. 01
-UD. 02
-UD. 03
-UD. 04
-UD. 05
-UD. 06
-UD. 07
-UD. 08
LOS PRODUCTOS INDUST. Y- SU REPRESENTACIN
MATERIALES
MATERIALES DE CONSTRUCCIN
ELECTRICIDAD Y ELECTRNICA
MQUINAS Y MECANISMOS
LA ENERGA Y SU TRANSFORMACIN
TECNOLOGIA Y MEDIOAMBIENTE
SOFWARE DE APLICACIN INFORMTICA
NIVEL DE DIFICULTAD:
NIVEL MEDIO
SUGERENCIAS:
.
SECUENCIACIN:
-1 SESIN:
-2 SESIN:
-3 SESIN:
-4 SESIN:
-5 SESIN:
TRAZADO Y CORTE DE PIEZAS
MARCADO Y TALADRADO DE PIEZAS
MONTAJE DE ELEMENTOS
CONEXIONADO DE COMP. ELECTRICOS
ACABADOS Y COMPROBACIONES
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
PROYECTO de 3ESO
Puente Levadizo
OBJETIVOS:
-Manejar medidas, y ajustar
cortes y uniones.
-Realizar
trabajos
con
precisin y correccin.
-Utilizar herramientas bsicas
como segueta de marquetera,
y escofina, taladro.
-Utilizar y manipular diferentes
tipos de maderas.
-Planificar
un
proyecto
Tcnico, y posibles soluciones
y variantes.
-Buscar
informacin
en
internet, y manejar un
procesador de textos
CRITERIOS DE EVALUACIN:
COMPETENCIAS BSICAS:
-Saber realizar un trabajo
cuidadoso, con exactitud en las
medidas y cortes
-Manejar con correccin los
tiles de dibujo y trazado.
-Conocer el nombre y uso de
cada herramienta utilizada.
Comunicacin Lingstica
-Saber distinguir los diferentes
tipos de maderas artificiales y
conocer sus denominaciones.
-Describir la utilizacin del
objeto y sus referencias
histricas.
-Utilizar con correccin software
de buscadores y procesador de
textos.
Cultural y Artstica
Comunicacin Matemtica.
Interaccin con el mundo fsico.
Tratamiento de la informacin y
competencia digital
Autonoma e iniciativa personal
Aprender a aprender
BIBLIOGRAFA:
TECNOLOGA 1 Editorial ANAYA
AUTOR: Luis PREZ de la BLANCA
I.E.S. MONTEVIVES Las Gabias (Granada) Departamento de TECNOLOGA
