2.

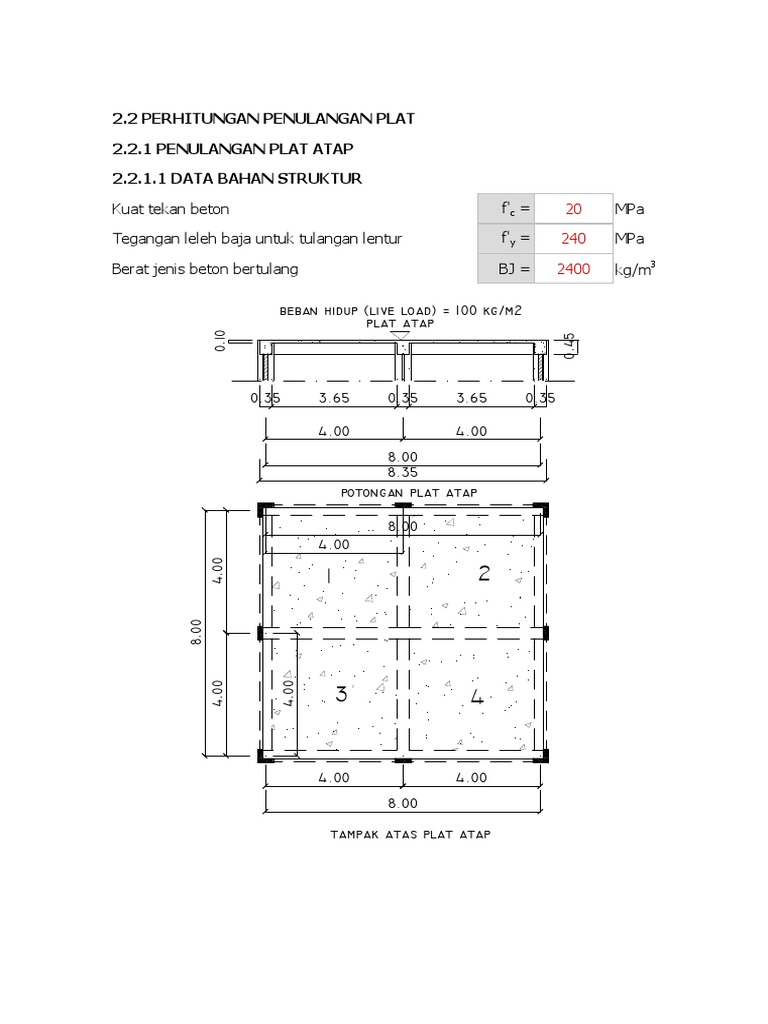

2 PERHITUNGAN PENULANGAN PLAT

2.2.1 PENULANGAN PLAT ATAP

2.2.1.1 DATA BAHAN STRUKTUR

Kuat tekan beton f'c = 20 MPa

Tegangan leleh baja untuk tulangan lentur f'y = 240 MPa

3
Berat jenis beton bertulang BJ = 2400 kg/m






    

 








 





 

 



2.2.1.2 DATA PLAT

Panjang bentang plat arah x, Lx = 4 m

Panjang bentang plat arah y, Ly = 4 m

Lebar balok b= 350 mm

Tinggi balok h= 450 mm

Tebal plat h= 100 mm

Tebal plat h= 0,1 m

Koefision momen plat untuk : Ly / Lx = 1

Koefision momen plat dua arah karena Ly/Lx < 2

Lapangan x Clx = 21

Lapangan y Cly = 21

Tumpuan x Ctx = 52

Tumpuan y Cty = 52

Tabel 2 dengan 4 sisi terjepit

Tulangan Pokok P= 12 mm

Tulangan Bagi P= 8 mm

Tebal bersih selimut beton ts = 30 mm

2.2.1.3 KOREKSI TEBAL PLAT

Sesuai tabel 9.5.3.3 αfm > 0,2 < 2, h tidak boleh < hmin

αfm = 1
β = (Ly - 1/2bbalok - 1/2bbalok) / (Lx - 1/2bbalok - 1/2bbalok) = 1
ln = Lx = 4 m
hmin = ln (0,8 + (fy / 1400)) / 36 + (5β (αfm - 0,2)) = 0,097143 m

97,14286 mm

h ≥ Hmin → (OK)
2.2.1.4 PERHITUNGAN BEBAN PLAT

1. BEBAN MATI (DEAD LOAD)

Berat Jenis Tebal

No. Jenis Beban Mati Q
3
kg/m m
2
1 Berat sendiri plat atap 2400 0,1 240 kg/m
2
2 Berat plafon & penggantung - - 18 kg/m
2
Total Beban Mati QDL = 258 kg/m
2
2,58 kN/m
2. BEBAN HIDUP (LIVE LOAD)

Beban Hidup pada plat LL = 100 kg/m2

Koefision Reduksi Beban Hidup 0,3

2
Total Beban Hidup 30 kg/m
2
0,3 kN/m

3. BEBAN TOTAL PLAT

2
QDL + QLL= 288 kg/m
2
2,88 kN/m

4. BEBAN RENCANA TERFAKTOR

2
Beban rencana terfaktor, Qu = 1,2 x QDL + 1,6 x QLL = 357,6 kg/m
2
3,576 kN/m

2.2.1.5 MOMEN PLAT AKIBAT BEBAN TERFAKTOR

2
Momen lapangan arah x, Mulx = Clx * 0.001 * Qu * Lx = 1,201536 kNm/m
2
Momen lapangan arah y, Mulx = Cly * 0.001 * Qu * Lx = 1,201536 kNm/m
2
Momen tumpuan arah x, Mutx = Ctx * 0.001 * Qu * Lx = 2,975232 kNm/m
2
Momen tumpuan arah y, Muty = Cty * 0.001 * Qu * Lx = 2,975232 kNm/m
 Momen rencana (maksimum) plat, → Mu = 2,975232 kNm/m

2.2.1.6 PERHITUNGAN PENULANGAN PLAT

Untuk : fc' ≤ 30 MPa, β1 = 0,85

Untuk : fc' > 30 MPa, β1 = 0.85 - 0.05 * ( f'c - 30) / 7 = -

Faktor bentuk distribusi tegangan beton, → β1 = 0,85

Rasio tulangan pada kondisi balance,

ρb = β1* 0.85 * fc'/ fy * 600 / ( 600 + fy ) = 0,043006

Faktor tahanan momen maksimum,

max = 0.75 * ρb * fy * [ 1 – ½* 0.75 * ρb * fy / ( 0.85 * f'c) ] = 5,978595

Faktor reduksi kekuatan lentur, ɸ= 0,8

Jarak tulangan terhadap sisi luar beton, ds = ts + Øpokok / 2 = 36 mm

Tebal efektif plat atap, d = h - ds = 64 mm

Ditinjau plat atap selebar 1 m, b= 1000 mm

Momen nominal rencana, Mn = Mu / ɸ = 3,71904 KNm

3719040 Nmm
-6 2
Faktor tahanan momen, Rn = Mn x 10 / ( b x d ) = 0,907969
Rn ≤ Rmax → (OK)

1. TULANGAN POKOK

Rasio tulangan yang diperlukan,

ρ= 0.85 * f'c / fy * [ 1 - √ [ 1 – 2 * Rn / ( 0.85 * f'c ) ] = 0,0039

Rasio tulangan minimum, ρmin = 0,0025

Rasio tulangan yang digunakan, → ρ= 0,0039

Luas tulangan yang diperlukan, Asperlu = ρ x b x d = 248,9612 mm2

Cek luas minimum tulangan

Karena mutu baja f'y = 240 Mpa

maka rasio tulangan, ρ= 0,002

 2
Luas minimum tulangan, Asmin = ρ x b x d = 128 mm
Asmin ≤ Asperlu → (OK)

Maka digunakan, Asperlu = 248,9612 mm2

2
Jarak tulangan yang diperlukan, s = π / 4 x Ø x b / As = 454,0466 mm

Jarak tulangan maksimum, smax = 2 x h = 200 mm

Jarak tulangan maksimum, smax = 200 mm

Sesuai pasal 13.3.2 SNI 2847:2013. spasi tulangan pada penampang kritis,

tidak boleh melebihi dua kali tebal slab

Maka jarak sengkang yang harus di gunakan minimum, s= 200 mm

Diambil jarak sengkang : → s= 200 mm

Digunakan tulangan pokok, P 12 - 200

2 2
Luas tulangan terpakai, As = π / 4 x Ppokok x b / s = 565,2 mm
As ≥ Asperlu → (OK)

2. TULANGAN BAGI

Tulangan bagi (susut dan suhu) ρ= 0,002

2
Luas minimum tulangan, Asmin = ρ x b x d = 200 mm
2
Jarak tulangan yang diperlukan, s = π / 4 x Pbagi x b / As = 251,2 mm

Jarak tulangan maksimum, smax = 2 x h = 200 mm

Jarak tulangan maksimum, smax = 200 mm

Sesuai pasal 13.3.2 SNI 2847:2013. spasi tulangan pada penampang kritis,

tidak boleh melebihi dua kali tebal slab

Maka jarak sengkang yang harus di gunakan minimum, s= 200 mm

Diambil jarak sengkang : → s= 200 mm

Digunakan tulangan pokok, P8 - 200

2 2
Luas tulangan terpakai, As = π / 4 x Pbagi x b / s = 251,2 mm
As ≥ Amin → (OK)
2.2.1.7 GAMBAR STRUKTUR PENULANGAN PLAT

Lx
Ly

P12-200 P12-200 P8-200 P12-200

P8-200
20d 20d
15d
0.45

20d 20d

Lo/4 Lo/4

4.00

0.35 3.65 0.35



Lo = Jarak bentang terpendek ( terdapat 2 meter )

d = diameter tulangan
