MANUAL DA UNIDADE DE BOMBEIO REVISÃO: 0
API 228.213.120 - CLASSE I Abr/2010

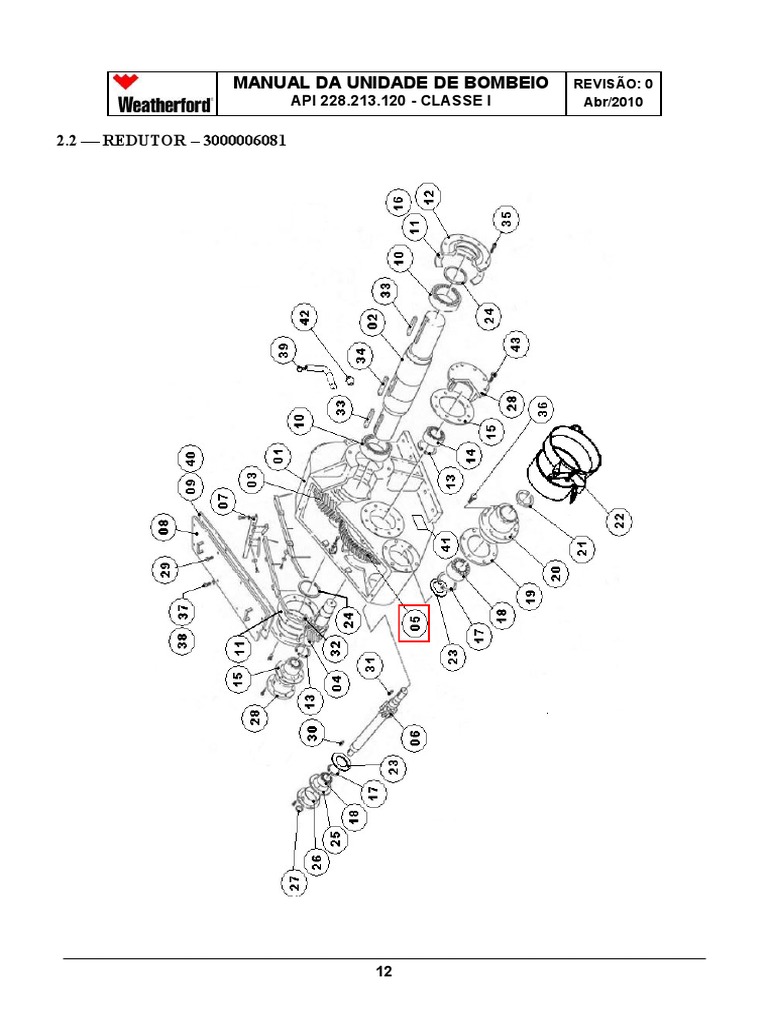

2.2 REDUTOR 3000006081
____________________________________________________________________________________________________
12
MANUAL DA UNIDADE DE BOMBEIO REVISÃO: 0
API 228.213.120 - CLASSE I Abr/2010
REDUTOR 3000006081
ITEM PARTE NÚMERO QT. DENOMINAÇÃO
01 3000006100 01 Caixa do Redutor
02 3000006095 01 Eixo de Baixa
03 3000006094 01 Engrenagem de Baixa
04 3000006092 01 Pinhão Intermediário
05 3000006089 01 Engrenagem de Alta
06 3000006103 01 Pinhão de Alta
07 3000006091 01 Sistema de Lubrificação
08 3000006098 01 Tampa do Redutor
09 1800002208 01 Junta da Tampa do redutor
10 1800002170 02 Rolamento NJ 232
11 1800002226 01 Junta do Mancal Baixa
12 3000006096 02 Mancal de Baixa
13 1800002093 02 Anel de Retenção p/ furo - 5000-700 Snap
14 1800002169 02 Rolamento MA5220 TV
15 1800002198 02 Junta do Mancal Intermediário
16 1800002197 02 Junta do Mancal Baixa
17 1800002092 02 Anel de Retenção p/ furo - 5000-575 Snap
18 1800002167 02 Rolamento MA5217 TV
19 1800002199 01 Junta do Mancal Alta
20 3000006109 01 Mancal de Alta
21 1800002084 01 Retentor de Óleo 415836 – ØInt. 3” x ØExt. 4”
22 3000006711 01 Sistema de Freio
23 3000006105 01 Anel Defletor (slinger)
24 1800002085 02 Anel V-ring – V160S ØInt.5,674” x ØExt.6,304”
25 1800002199 01 Junta do Mancal Alta
____________________________________________________________________________________________________
13
MANUAL DA UNIDADE DE BOMBEIO REVISÃO: 0
API 228.213.120 - CLASSE I Abr/2010
REDUTOR 3000006081
ITEM PARTE NÚMERO QT. DENOMINAÇÃO
26 3000006109 01 Mancal de Alta
27 1800002084 01 Retentor de Óleo 415836 – ØInt. 3” x ØExt. 4”
28 3000006086 02 Mancal do Eixo Intermediário
29 1800002237 01 Respiro 3/8” NPT
30 3000005817 01 Chaveta 3/4” x 4” (lado polia)
31 3000006087 01 Chaveta 3/4” x 3 1/2” (freio)
32 3000006090 01 Chaveta 1 1/4” x 3” (Pinhão Intermediário)
33 3000006108 02 Chaveta 1 1/2” x 7” (manivela)
34 3000006108 01 Chaveta 1 1/2” x 7” (eixo)
35 1800002029 21 Paraf. Cab. Sext. 3/4” -10 UNC x 2” – G5
36 1800002027 06 Paraf. Cab. Sext. 5/8” -11 UNC x 2”– R.T. – G5
37 1800000355 16 Paraf. Cab. Sext. Ø1/2” - 13 UNC x 1”– Zinc.
38 1800002035 16 Arruela de Pressão Ø1/2”
39 3000006940 01 Conj. da Vareta de Nível de Óleo
40 3000002210 01 Junta de Polietileno
41 1800002258 01 Placa de Identificação
42 1800002014 01 Plug 1” NPT
43 1800000395 03 Paraf. Cab. Sext. 3/4” -10 UNC x 3”
