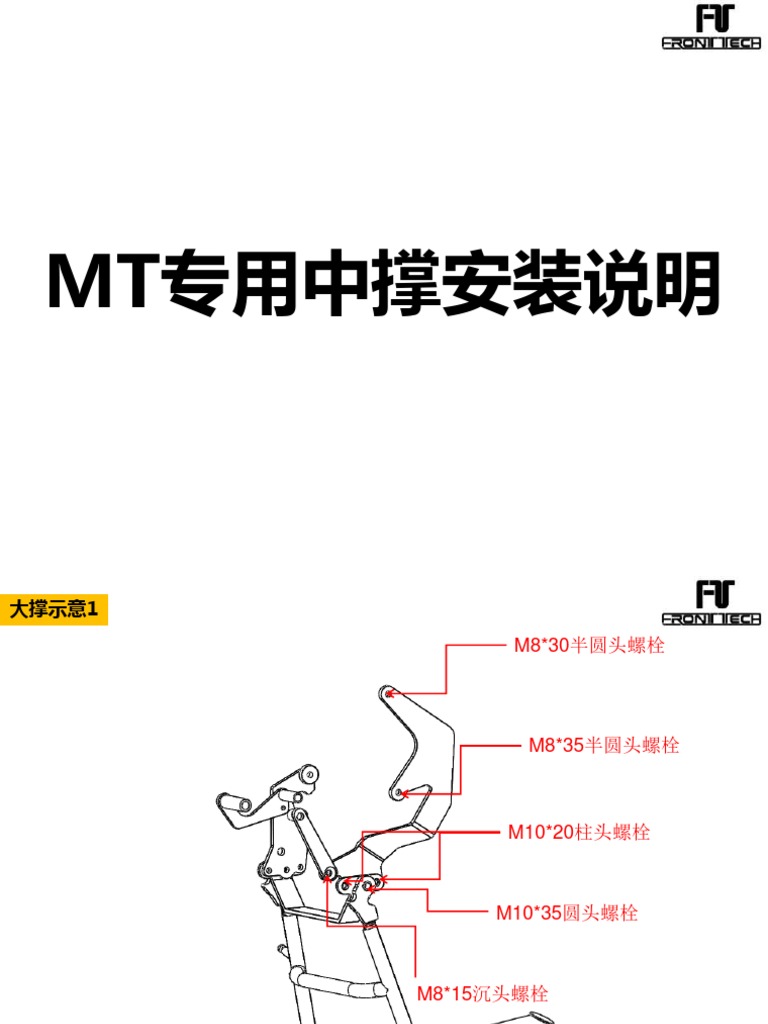

MT专用中撑安装说明

大撑示意1
M8*30半圆头螺栓

M8*35半圆头螺栓

M10*20柱头螺栓

M10*35圆头螺栓

M8*15沉头螺栓
大撑示意2
30-8-10套筒 M8*45圆头螺栓

M8*110柱头螺栓
M10*300长轴

M8*15沉头螺
栓
M10*35圆头螺栓

M10*20柱头螺栓
零件表
C1
C2
C5
C3 C4
C6 A5
A2 A6
B1 A3
B2 B3

B4

B5
A4
B6
B7
A1
B8

B9

零件表
A1-中撑*1 A6-右联接板*1 B5-M8*45圆头螺栓*1 C1-垫套*2

A2-加强板*1 B1-M10*20柱头螺栓*4 B6-M8*30圆头螺栓*1 C2-8*30*18铝套筒*2

A3-左支架板*1 B2-M10*35圆头螺栓*2 B7-M8*15沉头螺栓*2 C3-8*30*10铝套筒*1

A4-右支架板*1 B3-M10*300长轴*1 B8-M10防松螺母*1 C4-8*30*8铝套筒*1

A5-左联接板*1 B4-M8*35圆头螺栓*3 B9-M8*110柱头螺栓*1 C5-弹簧*2

C6-8-20-12铝套筒*1
安装过程

1：左支架安装
1

①：拆掉边板及脚踏；
②：准备零件；
A3*1
B4*1
B6*1
原厂脚踏长螺栓*1
C4*1

1 2
安装过程

B6

脚踏原装厂螺栓

C4

B4

③：安装左支架板及脚踏，注意螺栓不要紧固。
安装过程 2：右支架安装
1 2

小组
涂
装但
螺
螺栓 3 栓
不要
胶
紧固

A4*1 B4*2
①：拆掉边板及脚踏； A6*1 B5*1
②：拆掉排气及发动机吊 C2*2 B7*1
挂螺栓； C3*1 B9*1
③：准备零件； B3*1
安装过程 6
5

B5 C3

B4 C2
B9 B3

④：安装右支架板及吊挂组装；
⑤：安装右脚踏，注意螺栓不要紧固；
⑥：紧固排气吊挂及右板与右联接板螺栓；
⑦：紧固右边所有螺栓。

7
安装过程

1 3：左发动机吊挂安装
①：准备零件；
A5*1
B7*1
B8*1

②：安装左联接板，
紧固螺栓及螺母；
③：紧固左脚踏螺栓。

2
B8

B7
涂螺纹胶
安装过程
4：加强板安装
1
①：准备零件；
A2*1
B1*4

②：安装加强板并依次紧固螺栓。
注意安装方向

2
B1
涂螺纹胶
安装过程
5：中撑安装
1
①：准备零件；
A1*1
B2*2
C1*2
C5*2

②：安装垫套，左右对称；
（垫套涂少量润滑脂）

C1
台阶面在内
安装过程

B2
涂螺纹胶

③：安装中撑，并紧固螺栓；
④：安装弹簧。
（大小弹簧套装）
4

C5

特别注意（安装护杠的车友）
如果安装FrontTech 护杠C6套
筒8-20-12安装于右边板护杠内。
安装过程

安装边板；
检查所有螺栓是否紧固；
完成安装。
特别注意

使用注意事项

省力方法

往上提 1：车辆扶正不要倾斜；
2：车头摆正；
3：借助身体重力撑车。
（脚前掌踩住中撑受力杆，
可利用自身重量往下踩，手
抓住车辆后扶手往上提，同
时发力即可省力撑起）
4：撑起中撑时，尽量穿骑
行鞋或鞋底比较硬的鞋
往下踩

本产品仅限于车辆静态存放及维修后轮，撑起后请勿骑坐晃动，以免产生危险。
