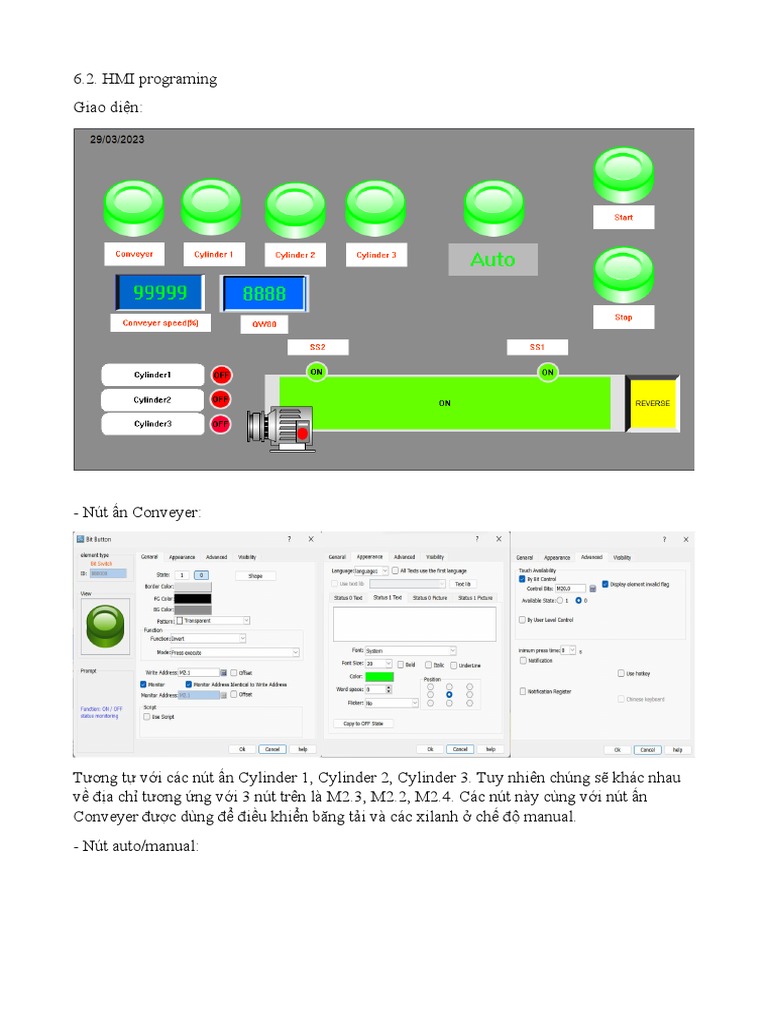

6.2.

HMI programing
Giao diện:

- Nút ấn Conveyer:

Tương tự với các nút ấn Cylinder 1, Cylinder 2, Cylinder 3. Tuy nhiên chúng sẽ khác nhau
về địa chỉ tương ứng với 3 nút trên là M2.3, M2.2, M2.4. Các nút này cùng với nút ấn
Conveyer được dùng để điều khiển băng tải và các xilanh ở chế độ manual.
- Nút auto/manual:
Nút auto/manual sẽ đi kèm với 2 nhãn gồm AUTO và MANUAL xếp chồng lên nhau được
điều khiển sự xuất hiện bởi giá trị của địa chỉ M20.0
Khi giá trị của M20.0 là mức 0, lúc này nhãn Manual xuất hiện tức ta đang ở chế độ manual,
khi M20.0 ở mức 1, nhãn Auto xuất hiện tức ta đang ở chế độ auto.
 -Nút ấn Start và Stop:

Với nút Start, địa chỉ của nút Start là M0.7 và với nút Stop là M40.0
- Ô hiển thị phần trăm tốc độ (Conveyer speed (%)) và ô hiển thị giá trị ô nhớ QW80:

- Nút ấn đảo chiều băng tải:

Nút ấn đảo chiều băng tải có địa chỉ M100.1. khi giá trị của M100.1 ở mức 1, nó sẽ hiển thị
dòng chữ “REVERSE” tức băng tải đang quay ngược hoặc khi M100.1 ở mức 0 thì hiển thị
“FOWARD” tức băng tải đang quay theo chiều thuận.
- Các đèn báo hiệu:
Đối với xilanh 1:
Chúng sẽ được điều khiển bởi giá trị của Q0.2. Nếu giá trị của Q0.2 là 1 thì xilanh1 sẽ sáng
và đèn ON sẽ hiển thị. Ngược lại, khi giá trị Q0.2 là 0 thì xilanh1 sẽ tắt và đèn OFF sẽ được
hiển thị.
Tương tự với băng truyền, các xilanh còn lại cùng với 2 cảm biến, chúng đều có đèn báo
hiệu và mỗi đèn đều có 1 địa chỉ riêng biệt điều khiển.
Đối với các đèn của xilanh 2 thì sẽ phụ thuộc vào giá trị của địa chỉ Q0.3
xilanh 3 sẽ là Q0.4
băng tải sẽ là Q0.0
cảm biến 1 (SS1) là I1.2
cảm biến 2 (SS2) là I1.1
