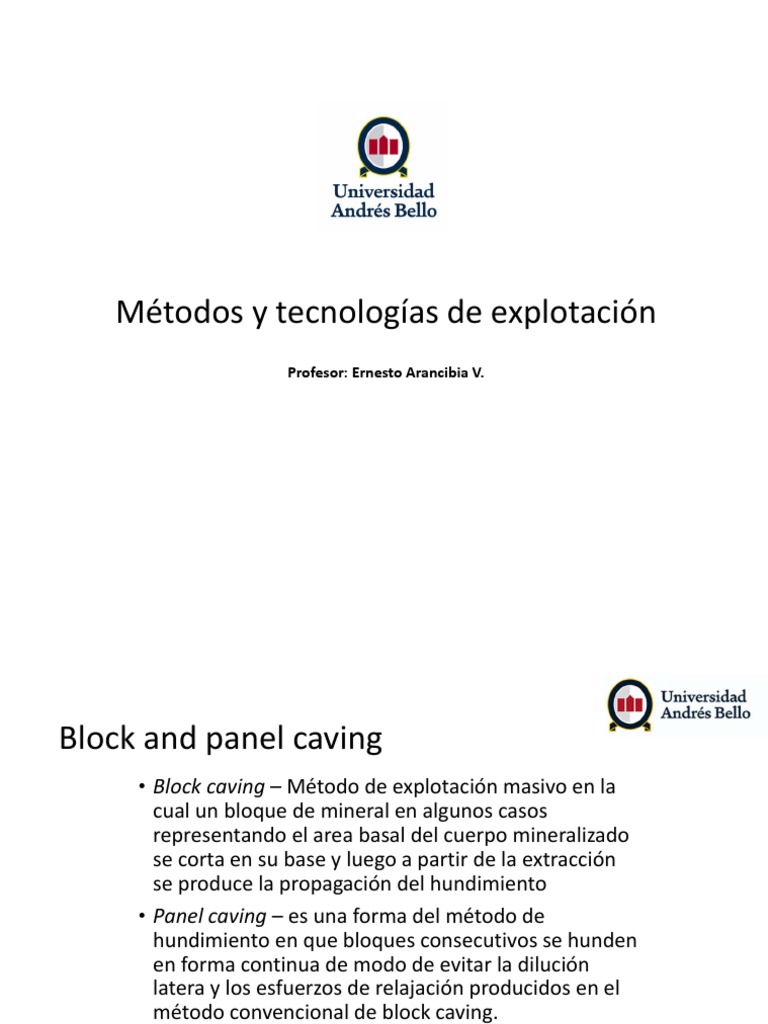

Métodos y tecnologías de explotación

Profesor: Ernesto Arancibia V.

Block and panel caving
• Block caving – Método de explotación masivo en la
cual un bloque de mineral en algunos casos
representando el area basal del cuerpo mineralizado
se corta en su base y luego a partir de la extracción
se produce la propagación del hundimiento
• Panel caving – es una forma del método de
hundimiento en que bloques consecutivos se hunden
en forma continua de modo de evitar la dilución
latera y los esfuerzos de relajación producidos en el
método convencional de block caving.
Introducción Block Caving
• Cómo es este método.
• Explicación
• Proceso de Hundimiento.
• Cómo se extrae: Parrilla y LHD
• Típicos equipos: LHD, Parrillas, Chancadores, Correas, Camiones, Trenes
• Infraestructura

• Qué y cómo se planifica?

• Flujo Gravitacional, Columna de Extracción, Punto de extracción,
Fragmentación
• Velocidad de extracción

3
Cómo hunde?

Radio
hidraulico????

IMIN501 Diseño de Minas subterránea 4

Cuál es el rango de tonelaje.
160000

Caving Study
excavations project
Emergence of modern mining

International
Imperial College
geomechanics. Founding of

underground
140000
El Teniente

ISRM
120000
TONNES PER DAY

100000

80000
Bingham Canyon

60000 San Manuel

Climax Henderson
Andina
40000 Kiruna Olympic Dam
Palabora
Malmberget
20000 Miami Premier
Freeport IOZ/DOZ
Ridgeway
Kidd Creek
Mount Isa Salvador
0
1880 1900 1920 1940 1960 1980 2000 2020 2040
IMIN501 Diseño de Minas YEAR
subterránea 5
 2 tipos:
Parrillas- / semi manual
El rol de la fragmentación
LHD
/ Flujo

6
Infraestructura típica – depende de la
fragmentación
Caving

Undercut Drilling
Undercut Level
Draw Point
Production Level

Ore Passes
Secondary Breakage
Feeder
Grizzly
Haulage Level
Conveyor
Ventilation Level

Crusher
2nd Haulage
7
Infraestructura Típica

IMIN501 Diseño de Minas subterránea 8

IMIN501 Diseño de Minas subterránea 9
Control de la velocidad de extracción,
fragmentación primaria y secundaria.

10
Flujo gravitacional

Límite del elipsoide

Tiraje rápido en el centro

Baja presión
Elipsoide de extracción Zona interactiva

Alta presión

IMIN501 Diseño de Minas subterránea 11

Flujo Gravitacional

interactivo Aislado

12
Diseño
Malla
1) Fragmentación!!!!!

2) Concepto zona
extracción y
movimiento!!!!

IMIN501 Diseño de Minas subterránea 13

Diseño Malla

IMIN501 Diseño de Minas subterránea 14

Draw Control Factor

IMIN501 Diseño de Minas subterránea 15

 Dilución
/ Draw
Control
Factor
Entonces de qué
depende la dilución???
Teoría de Flujo
Gravitacional !!!

IMIN501 Diseño de Minas subterránea 16

IMIN 303 Métodos y tecnologías de explotación 17
Estado Tensional

IMIN501 Diseño de Minas subterránea 18

Ejercicio
Una minera extrae hierro con un contenido de 65% mediante el método sublevel caving. El
yacimiento presenta una frecuencia de fracturas de 5 y 15 ff/m, cuyo rango de fragmentación de la
roca está entre 0.1 y 1m, lo que es considerada como fina. La calidad de la brecha mineralizada
fluctúa entre 42 y 65 según el RMR (1989) mientras que la sobrecarga varía entre 33 y 45. Las
dimensiones del cuerpo son 1000m de largo, 100m de alto y 50m de potencia. La densidad de la
roca es de 3.5 ton/m3. El área de la galería es de 20m2. Para el proceso de perforación y tronadura
se sabe lo siguiente: Diámetro de perforación 3 pulgadas, la potencia del explosivo utilizado
(emulsión) es 3900 y la potencia del Anfo es 1600. Respecto al carguío, se sabe que cada LHD carga
10t por ciclo. El mineral es transportado a un pique de traspaso, luego es transportado por tren por
un nivel de transporte principal, y luego es llevado a superficie. La compañía construye niveles de
transporte cada 200m de profundidad y puede vender 10Mton/año de mineral. Considerando:
Costo de un nivel de transporte: MUSD 100.
Costo de un cruzado: USD300/m.
Costo de perforación y tronadura: USD300 por evento.
Costo de carguío, transporte y tratamiento del mineral: 5 USD/ton.
Calcule el espaciamiento entre cruzados, entre niveles y la distancia entre abanicos.

IMIN 303 Métodos y tecnologías de explotación 19
