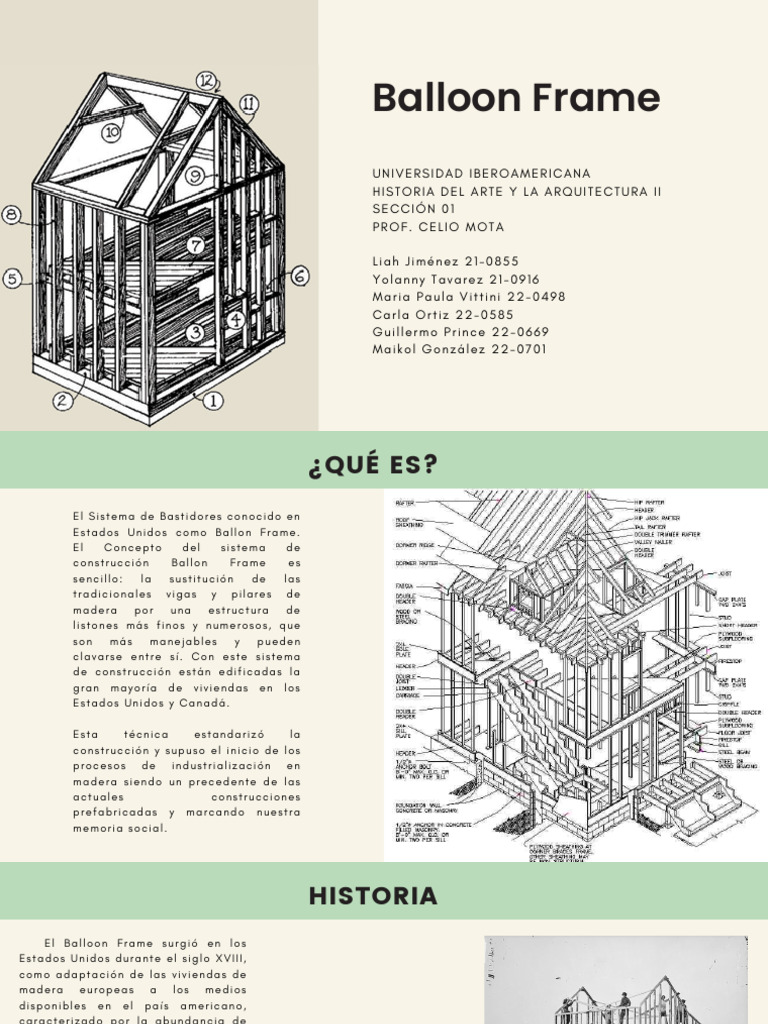

Balloon Frame

UNIVERSIDAD IBEROAMERICANA
HISTORIA DEL ARTE Y LA ARQUITECTURA II
SECCIÓN 01
PROF. CELIO MOTA

Liah Jiménez 21-0855

Yolanny Tavarez 21-0916
Maria Paula Vittini 22-0498
Carla Ortiz 22-0585
Guillermo Prince 22-0669
Maikol González 22-0701
 ¿QUÉ ES?
El Sistema de Bastidores conocido en
Estados Unidos como Ballon Frame.
El Concepto del sistema de
construcción Ballon Frame es
sencillo: la sustitución de las
tradicionales vigas y pilares de
madera por una estructura de
listones más finos y numerosos, que
son más manejables y pueden
clavarse entre sí. Con este sistema
de construcción están edificadas la
gran mayoría de viviendas en los
Estados Unidos y Canadá.

Esta técnica estandarizó la

construcción y supuso el inicio de los
procesos de industrialización en
madera siendo un precedente de las
actuales construcciones
prefabricadas y marcando nuestra
memoria social.
 HISTORIA
El Balloon Frame surgió en los
Estados Unidos durante el siglo XVIII,
como adaptación de las viviendas de
madera europeas a los medios
disponibles en el país americano,
caracterizado por la abundancia de
madera y la escasez de carpinteros y
mano de obra calificada en aquel
entonces.

Mediante el aligeramiento de las

piezas de la estructura (listones de
1×2 pulgadas), se consiguió sustituir
las juntas de carpintería, que eran
excesivamente complicadas de
realizar para personal no calificado
en los Estados Unidos empleando en
su lugar simples clavos.
 HISTORIA

Aunque la transición entre la estructura

tradicional europea y el concepto de balloon
frame se produjo gradualmente a lo largo de
más de un siglo, se atribuye su desarrollo a
la ciudad de Chicago y en particular a
Augustine Taylor y a George Washington
Snow, alrededor del año 1832.

Este tipo de construcciones fue

fundamental para la colonización del Oeste
americano y es la imagen típica que aparece
en los edificios de las películas del género
«western». Con su evolución se han
realizado todo tipo de proyectos en el
mundo, logrando viviendas de altísima
calidad y que en muchos casos están en pie
después de casi dos siglos.
 QUIEN LO INVENTO?

GEORGE W. SNOW.
Geroge nacio el 16 de septiembre de 1797, nacio en Keene,
NH, Estados Unidos; su esposa se le conocia como Elizabeth
Ann Snow, padre de Katherine Ellen Isham; HE Snow y Helen E.
Snow, muere el 29 de julio de 1870, 72 años de edad.

En su juventud había estudiado para ingeniero civil. Puede

que su formación técnica le llevase a la invención de la
balloon frame. inventó el método de construcción de edificios
conocido como estructura de globo. Entre los primeros
pobladores de Chicago, George W. Snow dejó su New
Hampshire natal para vivir durante algunos períodos en Nueva
York y Detroit, antes de dirigirse a Chicago.

Fue educado como ingeniero civil, fue comerciante de

madera, contratista de obras, financiero y operador de bienes
raíces.
From the album Nancy Coon's photos for Nancy D. Coon
 VENTAJAS
El Balloon Frame es una El Balloon Frame es una
estructura que permite estructura hecha de madera,
ahorrar y obtener menores por lo ranto, es un material
costos. renovable y reciclable.

El Balloon Frame es una estuctura

que ayudar a reducir el impacto El Balloon Frame es una
del cambio climático por su baja
demanda energética durante su
proceso de construcción.
VENTAJAS estructura que favorece a la
aislación térmico.

DEL BALLOON
El Balloon Frame es una
estuctura que se puede
FRAME El Balloon Frame es una
adaptar a cualquier vivienda, estructura que no genera
diseños y superficies. residuos ni suciedad
significativa.

El Balloon Frame es una

estuctura que reduce los El Balloon Frame es una
tiempos de construcción. estructura resistente al
fuego, durable, estética y
cálida.
El Balloon Frame es una
estructura que no necesita
adhesivos especiales y se corta
fácilmente con trincheta o
caladora.

Foresta, L. (2023). Qué es Balloon Frame y cuáles son sus ventajas. La Foresta. Recuperado de https://laforestamaderas.com.ar/que-es-balloon-frame-ventajas/
 VENTAJAS

El Balloon Frame es una

El Balloon Frame es una estructura que evita las
estructura que permite una grietas y fisuras que suelen
buena terminación. producirse en la
construcción tradicional.

El Balloon Frame es una

estructura que permite la El Balloon Frame es una

VENTAJAS
construcción en base de la estructura que permite
prefabricación. viviendas más ligeras y
fáciles de construir.

DEL BALLOON
El Balloon Frame es una FRAME El Balloon Frame es una
estuctura que es fácil de
estructura que permite una
transportar.
rápida construcción y
montaje.

El Balloon Frame es una

estuctura que es fácil de El Balloon Frame es una
reparar. estructura que no requiere
una mano de obra
especializada y esto permite
la reducción de costos.

Corteguera, A. (2013). Balloon Frame. prezi.com. Recuperado de https://prezi.com/_uquwxwppm2g/balloon-frame/

 DESVENTAJAS

El Balloon Frame es una

estructura que suele tener
mal comportamiento con la
húmedad, a menos, que se
trabaje con madera
hidrófugas.

El Balloon Frame es una

estuctura que require DESVENTAJAS
DEL BALLOON
recursos extras para resistir
sismos y fuertes vientos. El Balloon Frame es una
estructura que tiene

FRAME
problemas con piezas de
mucha longuitud.

El Balloon Frame es una

estuctura que suele tener
problemáticas de plagas El Balloon Frame es un
como termitas. sistema que tiene
limitaciones de construcción
con respecto a tamaños,
alturas y usos.

Corteguera, A. (2013). Balloon Frame. prezi.com. Recuperado de https://prezi.com/_uquwxwppm2g/balloon-frame/

MATERIALES

En el mundo de la arquitectura el sistema de construcción en

framing es aquel que se basa en el encaje de multitud de
piezas o elementos para dar soporte y forma a una estructura.

Los materiales para formar el armazón o frame son

normalmente:
Madera
Madera industrializada
Acero estructural.

La alternativa a la construcción mediante la técnica del

framing es la llamada generalmente construcción en muro
macizo (mediante pilares, piedra tallada, ladrillo y
mampostería) la cual sigue siendo la mas utilizada en Europa
 EJEMPLIFICACIÓN

TIPOS DE ESTRUCTURA DE LÓGICA ESTRUCTURAL

BALLOON FRAMING
EJEMPLIFICACIÓN
 EJEMPLIFICACIÓN

CASA JUNGLE FRAME

STUDIO SAXE
 EJEMPLIFICACIÓN

CAMPUS DE MADERA PUDASJÄRVI,

ESTUDIO DE ARQ. LUKKAROINEN
REFERENCIAS

Ballon Frame el sistema que revolucionó la construcción mundial. (2014, septiembre 1). Madera y Construcción.
https://maderayconstruccion.com.ar/ballon-frame-el-sistema-que-revoluciono-la-construccion-mundial/

Corteguera, A. (2013). Balloon Frame. prezi.com. Recuperado de https://prezi.com/_uquwxwppm2g/balloon-frame/

Dejtiar, F. (2017) UN Edificio de Muros de Troncos macizos y excepcionales Pilares de Madera laminada, ArchDaily en
Español. ArchDaily en Español. Available at: https://www.archdaily.cl/cl/870753/diferentes-estructuras-de-
madera-para-un-edificio-de-gran-escala-en-finlandia (Accessed: February 6, 2023).

Foresta, L. (2023). Qué es Balloon Frame y cuáles son sus ventajas. La Foresta. Recuperado de
https://laforestamaderas.com.ar/que-es-balloon-frame-ventajas/

Ott, C. (2019) Casa Jungle Frame / Studio Saxe, ArchDaily en Español. ArchDaily en Español. Available at:
https://www.archdaily.cl/cl/913286/casa-jungle-frame-studio-saxe (Accessed: February 6, 2023)
