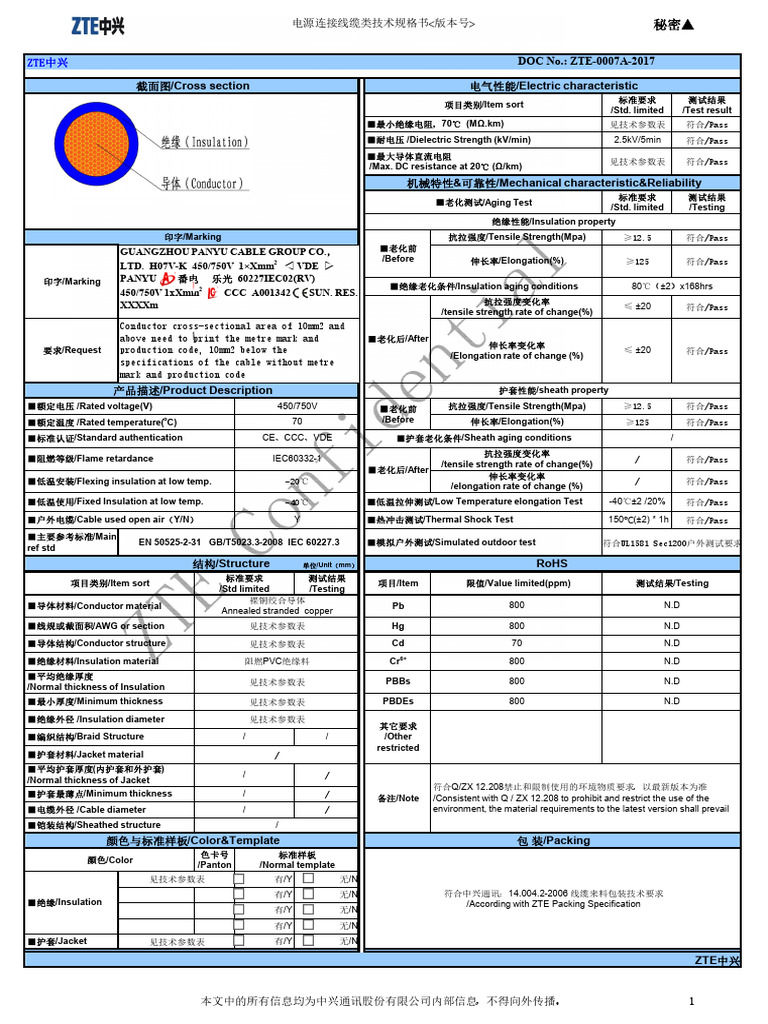

电源连接线缆类技术规格书<版本号> 秘密▲

ZTE中兴 DOC No.: ZTE-0007A-2017

截面图/Cross section 电气性能/Electric characteristic

标准要求 测试结果
项目类别/Item sort
/Std. limited /Test result
■最小绝缘电阻，70℃ (MΩ.km) 见技术参数表 符合/Pass
■耐电压 /Dielectric Strength (kV/min) 2.5kV/5min 符合/Pass
■最大导体直流电阻
见技术参数表 符合/Pass
/Max. DC resistance at 20℃ (Ω/km)
机械特性&可靠性/Mechanical characteristic&Reliability
标准要求 测试结果
■老化测试/Aging Test
/Std. limited /Testing
绝缘性能/Insulation property
印字/Marking 抗拉强度/Tensile Strength(Mpa) ≥12.5 符合/Pass
GUANGZHOU PANYU CABLE GROUP CO.， ■老化前
/Before 伸长率/Elongation(%)
LTD. H07V-K 450/750V 1×Xmm2 ◁ VDE ▷
≥125 符合/Pass

印字/Marking PANYU 番电 乐光 60227IEC02(RV)

2 ■绝缘老化条件/Insulation aging conditions 80℃（±2）x168hrs
450/750V 1xXmm CCC A001342 SUN. RES.
XXXXm 抗拉强度变化率
≤ ±20 符合/Pass
/tensile strength rate of change(%)
Conductor cross-sectional area of 10mm2 and
above need to print the metre mark and ■老化后/After
伸长率变化率
要求/Request production code, 10mm2 below the ≤ ±20 符合/Pass
/Elongation rate of change (%)
specifications of the cable without metre
mark and production code
产品描述/Product Description 护套性能/sheath property
■额定电压 /Rated voltage(V) 450/750V ■老化前 抗拉强度/Tensile Strength(Mpa) ≥12.5 符合/Pass
■额定温度 /Rated temperature( C)
o
70 /Before 伸长率/Elongation(%) ≥125 符合/Pass
■标准认证/Standard authentication CE、CCC、VDE ■护套老化条件/Sheath aging conditions /
抗拉强度变化率
■阻燃等级/Flame retardance IEC60332-1 / 符合/Pass
/tensile strength rate of change(%)
■老化后/After
伸长率变化率
■低温安装/Flexing insulation at low temp. -20℃ / 符合/Pass
/elongation rate of change (%)
■低温使用/Fixed Insulation at low temp. -40℃ ■低温拉伸测试/Low Temperature elongation Test -40℃±2 /20% 符合/Pass
■户外电缆/Cable used open air（Y/N） Y ■热冲击测试/Thermal Shock Test 150℃(±2) * 1h 符合/Pass
■主要参考标准/Main
EN 50525-2-31 GB/T5023.3-2008 IEC 60227.3 ■模拟户外测试/Simulated outdoor test 符合UL1581 Sec1200户外测试要求
ref std
结构/Structure 单位/Unit（mm） RoHS
标准要求 测试结果
项目类别/Item sort 项目/Item 限值/Value limited(ppm) 测试结果/Testing
/Std limited /Testing
裸铜绞合导体
■导体材料/Conductor material Pb 800 N.D
Annealed stranded copper
■线规或截面积/AWG or section 见技术参数表 Hg 800 N.D

■导体结构/Conductor structure 见技术参数表 Cd 70 N.D

6+
■绝缘材料/Insulation material 阻燃PVC绝缘料 Cr 800 N.D
■平均绝缘厚度
见技术参数表 PBBs 800 N.D
/Normal thickness of Insulation
■最小厚度/Minimum thickness 见技术参数表 PBDEs 800 N.D

■绝缘外径 /Insulation diameter 见技术参数表

其它要求
■编织结构/Braid Structure / / /Other
restricted
■护套材料/Jacket material /
■平均护套厚度(内护套和外护套)
/ /
/Normal thickness of Jacket
符合Q/ZX 12.208禁止和限制使用的环境物质要求，以最新版本为准
■护套最薄点/Minimum thickness / / /Consistent with Q / ZX 12.208 to prohibit and restrict the use of the
备注/Note
■电缆外径 /Cable diameter / / environment, the material requirements to the latest version shall prevail
■铠装结构/Sheathed structure /
颜色与标准样板/Color&Template 包 装/Packing
色卡号 标准样板
颜色/Color
/Panton /Normal template
见技术参数表e No. 有/Y 无/N
有/Y 无/N 符合中兴通讯：14.004.2-2006 线缆来料包装技术要求
■绝缘/Insulation /According with ZTE Packing Specification
有/Y 无/N
有/Y 无/N
■护套/Jacket 见技术参数表 有/Y 无/N

ZTE中兴

本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播。 1
Table 1
H07V-K 450/750V 60227 IEC02(RV) 450/750V(X) single core cable
Key technical parameter
导体外径 70℃时最小绝缘
导体截面 导体组成 20℃时导体最大直流 绝缘标称厚度 电缆外径 重量/Approx.
/Normal 绝缘最薄点 电阻
中兴编码 绝缘颜色 /Nominal cross- /Construction of 电阻/Max. Conductor /Insulation /Overall Completed cable
Conductor /Min. Thickness /min.insulation
ZTE Insulation section area conductor resistance at 20℃ thickness diameter weight (Ref.)
diameter(Ref.) thinkness at 70℃
Bom code color
2
mm pcs/mm(±0.01) (mm) (Ω/km) (mm) (mm) (MΩ·km) (mm) (kg/km)

1×1.5 30/0.25 1.56 13.3 0.7 0.53 0.010 3.1±0.3 21

1×2.5 49/0.25 2 7.98 0.8 0.62 0.0095 3.7±0.3 33.5
1×4 56/0.30 2.56 4.95 0.8 0.62 0.0078 4.3±0.3 48.5
1×6 84/0.30 3.4 3.3 0.8 0.62 0.0068 5.0±0.3 70
052421000791 Black 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052421000793 Blue 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052421000792 Yellow/green 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052421000794 Red 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052521000280 Gray 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052421000824 Brown 1×10 77/0.40 4.6 1.91 1.0 0.80 0.0065 6.5±0.3 113.5
052521000025 Black 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052521000123 Blue 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052521000129 Yellow/green 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052521000125 Red 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052421000303 Green 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052521000245 Gray 1×16 119/0.40 5.8 1.21 1.0 0.80 0.0053 7.7±0.4 165.5
052521000021 Black 1×25 189/0.40 7.4 0.78 1.2 0.98 0.005 9.7±0.4 260.8
052521000022 Blue 1×25 189/0.40 7.4 0.78 1.2 0.98 0.005 9.7±0.4 260.8
052521000124 Yellow/green 1×25 189/0.40 7.4 0.78 1.2 0.98 0.005 9.7±0.4 260.8
052521000152 Red 1×25 189/0.40 7.4 0.78 1.2 0.98 0.005 9.7±0.4 260.8
052421000304 Green 1×25 189/0.40 7.4 0.78 1.2 0.98 0.005 9.7±0.4 260.8
052521000026 Yellow/green 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052521000110 Blue 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052521000126 Black 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052521000018 Red 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052421000353 Green 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052521000239 Yellow 1×35 266/0.40 8.4 0.554 1.2 0.98 0.0043 11.0±0.4 354
052421000349 Black 1×50 378/0.40 10.0 0.386 1.4 1.16 0.0042 13.0±0.5 501.6
052521000233 Red 1×50 378/0.40 10.0 0.386 1.4 1.16 0.0042 13.0±0.5 501.6
052521000264 Blue 1×50 378/0.40 10.0 0.386 1.4 1.16 0.0042 13.0±0.5 501.6
052521000105 Yellow/green 1×70 360/0.50 12.2 0.272 1.4 1.16 0.0036 15.1±0.5 725
052521000002 Blue 1×70 360/0.50 12.2 0.272 1.4 1.16 0.0036 15.1±0.5 725
052521000009 Red 1×70 360/0.50 12.2 0.272 1.4 1.16 0.0036 15.1±0.5 725
052521000030 Black 1×70 360/0.50 12.2 0.272 1.4 1.16 0.0036 15.1±0.5 725
052521000029 Black 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052521000107 Yellow/green 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052521000108 Blue 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052421000342 Red 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052421000770 Green 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052421000772 Yellow 1×95 480/0.50 14.4 0.206 1.6 1.34 0.0036 17.6±0.6 966
052421000338 Blue 1×120 600/0.50 15.6 0.161 1.6 1.34 0.0032 19.1±0.6 1186
052421000339 Red 1×120 600/0.50 15.6 0.161 1.6 1.34 0.0032 19.1±0.6 1186
052521000087 Black 1×120 600/0.50 15.6 0.161 1.6 1.34 0.0032 19.1±0.6 1186
052521000076 Yellow/green 1×120 600/0.50 15.6 0.161 1.6 1.34 0.0032 19.1±0.6 1186
052521000040 Red 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
052521000150 Blue 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
052521000151 Black 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
052521000106 Yellow/green 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
052421000769 Green 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
052421000771 Yellow 1×150 740/0.50 17.3 0.129 1.8 1.52 0.0032 21.0±0.7 1464
1×185 940/0.50 20.2 0.106 2.0 1.70 0.0032 24.2±0.7 1866
052521000114 Black 1×240 1220/0.5 22.3 0.0801 2.2 1.88 0.0031 26.7±0.7 2390
052521000010 Blue 1×240 1220/0.5 22.3 0.0801 2.2 1.88 0.0031 26.7±0.7 2390
052521000015 Red 1×240 1220/0.5 22.3 0.0801 2.2 1.88 0.0031 26.7±0.7 2390
052521000115 Yellow/green 1×240 1220/0.5 22.3 0.0801 2.2 1.88 0.0031 26.7±0.7 2390

Edition record
Date Author Reviewer Version Change
2011/4/22 geshuguang youzhanshan A.0 First version.

1、Marking contents standardization;

2017/4/19 zhenwenfang luguangye A.1
2、Increase zte bom code in the parameter list;
