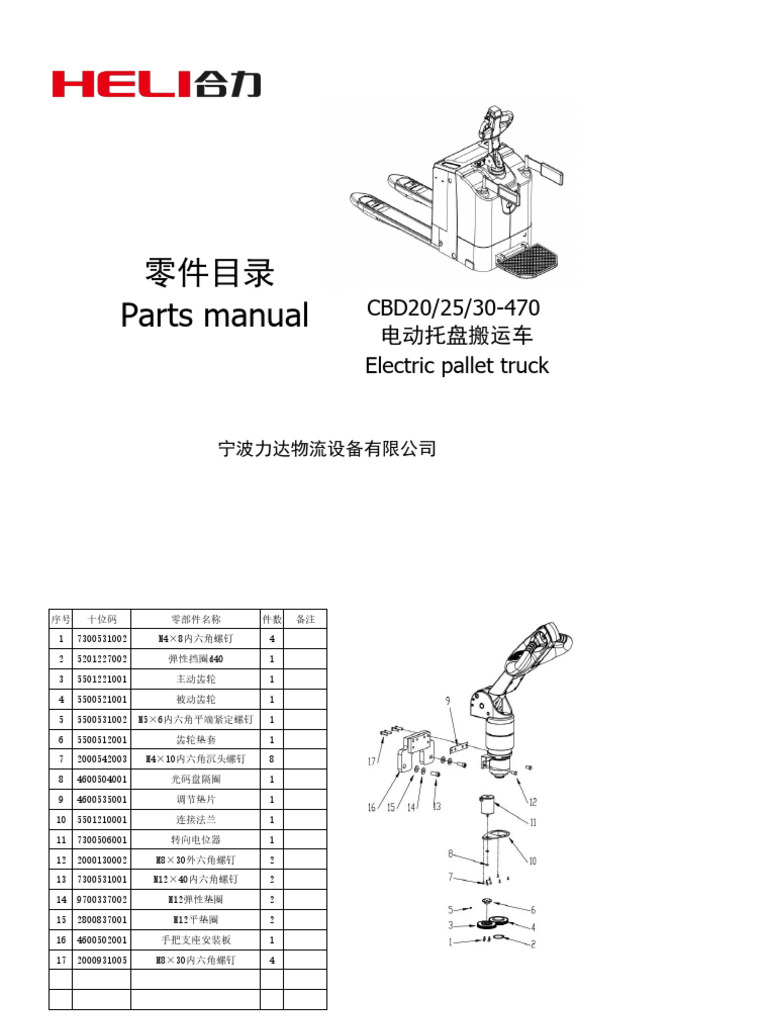

零件目录

Parts manual CBD20/25/30-470

宁波力达物流设备有限公司
序号 十位码 零部件名称 件数 备注
1 7300531002 M4×8内六角螺钉 4
2 5201227002 弹性挡圈d40 1
3 5501221001 主动齿轮 1
4 5500521001 被动齿轮 1
5 5500531002 M5×6内六角平端紧定螺钉 1
6 5500512001 齿轮垫套 1
7 2000542003 M4×10内六角沉头螺钉 8
8 4600504001 光码盘隔圈 1
9 4600535001 调节垫片 1
10 5501210001 连接法兰 1
11 7300506001 转向电位器 1
12 2000130002 M8×30外六角螺钉 2
13 7300531001 M12×40内六角螺钉 2
14 9700337002 M12弹性垫圈 2
15 2800837001 M12平垫圈 2
16 4600502001 手把支座安装板 1
17 2000931005 M8×30内六角螺钉 4
序号 十位码 零部件名称 件数 备注
1 4600501001 电子手柄座 1
2 2000525004 定位螺钉 1
3 2000508001 外盖板 1
4 2000541002 M5×10内六角螺钉 2
5 4600501002 手把止动片 1
6 4600513001 连接轴 1
7 4000517004 连接套 1
8 2000931004 M10×30内六角螺钉 4
9 4300501006 手把座 1
10 2000507004 手把微动开关 1
11 4100731001 M5×16内六角螺钉 2
12 2000513001 手把销轴 1
13 2000536001 弹性销φ5×35 1
14 2000512002 轴承φ20×φ18×17 2
15 2000513003 定位销轴 1
16 4600514001 电线保护套 1
17 2000508002 内盖板 1
18 2000541003 M8×12半圆头内六角螺钉 2
19 2000534002 橡胶套 1
序号 十位码 零部件名称 件数 备注
1 4300500006 控制盒总成 1
2 4000831001 M6×16内六角螺钉 4
3 2000442001 M6×16沉头内六角螺钉 4
4 4000517003 铝手把 1
5 6000502002 气弹簧安装座 1
6 4000517001 手把后盖 1
7 2000542001 M5×16沉头内六角螺钉 4
 十位码 零部件名称 件数 备注
1 4601000001 转向电机总成 1
2 9700537001 弹性垫圈 4
3 2000931005 M8×30内六角螺钉 4
4 9300307001 交流电机总成 1
5 4601431001 交流电机加长螺钉 4
6 7800318002 下浮动档 1
7 7800313001 滑动轴 2
8 0300319001 浮动弹簧 2
9 7800318001 上浮动档 1
10 7800311001 滑动杆挡圈 4
11 7800330001 M8×20内六角螺钉 4
12 1000131001 M8×25内六角螺钉 4
13 0300318001 浮动架 1
14 2000931008 M8×35内六角螺钉 8
15 0300320001 转向轴承 1
16 5501221004 转向小齿轮 1
17 7800337001 大垫片 1
18 7800330002 M6×20内六角螺钉 1
19 4600135001 5×30平键 1
 十位码 零部件名称 件数 备注
20 2000931005 M8×30内六角螺钉 4
21 7800321001 大齿轮 1
22 2000731003 M8×40内六角螺钉 7
23 2000100002 齿轮箱总成 1
24 4000332001 驱动轮总成 1
25 2000325002 螺母 5
序号 十位码 零部件名称 件数 备注
1 0301000001 电磁制动器 1
2 4601404001 感应块φ6×3 1
3 4601402001 强磁座 1
4 2001227003 弹性挡圈 2
5 2001021001 花键轴套 1
6 9300307001 电机 1
7 2001405001 防尘圈 1
8 2001420001 轴承 1
9 4001404001 平键6×14 1
10 2001427001 弹性挡圈 1
11 4601412001 过度定位套件 1
12 0301437001 波形弹性垫圈 1
13 2000121005 齿轮 1
14 2001425002 变速电机螺帽 1
15 2001435002 半圆键 1
序号 十位码 零部件名称 件数 备注
1 2000121003 大轮花键轴 1
2 2000105001 密封圈φ95×φ65×10 1
3 2000120001 轴承90×50×22 1
4 2000120002 轴承95×60×23 1
5 2000126001 齿轮箱箱体 1
6 2000121002 弧齿锥齿轮 1
7 2000135001 大锥齿垫圈 1
8 4600130001 螺钉 1
9 2000128002 密封圈 1
10 2000111002 齿轮箱侧面盖 1
11 1801238001 M8×16外六角螺钉 8
12 2000603010 紫铜垫片 1
13 2000625001 油塞螺栓 1
14 2000120003 轴承 2
15 4000201001 弧齿锥齿轮轴 1
16 4000101001 平键 1
17 4600121001 箱体斜齿轮 1
18 2000125001 箱体斜齿轮拧紧螺母 1
序号 十位码 零部件名称 件数 备注
1 4700724002 车架 1
2 4600900002 踏板总成 1
3 4700718001 控制面板支架 1
4 4700604001 钢制防松垫圈 4
5 2700704002 M10×35外六角螺钉 4
6 7300300002 万向轮总成 2
7 1001031003 M8×20内六角螺钉 12
8 7300312001 挡圈 1
9 4000912002 自润滑轴承 2
10 7300313001 踏板轴 1
11 7300312002 挡圈 1
12 7800311001 滑动杆挡圈 1
13 7800330001 M8×20外六角螺钉 1
14 2000536011 φ4×30弹性销 1
序号 十位码 零部件名称 件数 备注
1 4701300006 货叉架总成 1
2 4700611001 活塞杆接头 1
3 2000542002 M4×8沉头内六角螺钉 2
4 4201311001 托臂轴盖板 1
5 4701323002 托臂总成（685） 1
6 4701313001 托臂长轴 1
7 2000536012 φ4×35弹性销 1
8 1500713001 托臂前轴 2
9 4701322025 连杆1200 2
10 4901335001 轮架 2
11 4000213001 转轴 2
12 2000536001 φ5×35弹性销 2
13 4000813003 转轴 2
14 1001036001 φ5×40弹性销 4
序号 十位码 零部件名称 件数 备注
1 7300732001 万向轮轮架面盖 1
2 4300304001 圆螺母M36×1.5 1
3 4300327001 圆螺母用止动垫圈36 1
4 7300712002 垫圈 1
5 7300320001 轴承 1
6 7300218001 万向轮轮架 1
7 4300720002 轴承 1
8 7300305001 骨架油封 1
9 7300332001 万向轮螺轴 1
10 7301218001 万向轮支架焊接件 1
11 2700332001 万向轮 1
12 1000320002 轴承 2
13 4000312004 万向轮轴套 1
14 2300312001 防尘圈档套 2
15 2000305001 万向轮防尘圈 2
16 1800337001 φ14弹簧垫圈 1
17 1800339002 M14防松螺帽 1
序号 十位码 零部件名称 件数 备注
1 4900325001 螺钉 2
2 4900335001 轮架夹板 2
3 4900334001 防尘圈 4
4 4900314002 轮子轴套 4
5 2500620001 轴承 4
6 4900314001 轮子隔套 2
7 4900332001 轮子 2
序号 十位码 零部件名称 件数 备注
1 4700603001 油缸总成 1
2 2000603010 垫圈 1
3 2300614001 接头 1
4 1000628002 O型圈 1
5 2700614004 软油管 1
6 4900602001 接头 1
7 4700600001 液压动力单元 1
8 4600614001 软油管 1
9 2500603017 接头 1
10 4300636001 弹性销 1
11 4000600009 增力油缸 1
序号 十位码 零部件名称 件数 备注
1 4700613001 活塞杆 1
2 2800605002 防尘圈 1
3 4700612001 导向环 2
4 2800605001 密封圈 1
5 4700603002 缸筒 1
序号 十位码 零部件名称 件数 备注
1 4600902010 保护臂总成（左） 1
2 4600934001 保护垫 2
3 4600902009 保护臂总成（右） 1
4 4600902008 保护臂连接套（右） 1
5 0300927001 弹性挡圈 2
6 4600912001 隔圈 2
7 9300912001 轴承套 2
8 4600702003 保护臂座 1
9 4600902007 保护臂连接套（左） 1
10 4600902006 保护臂支撑板 2
序号 十位码 零部件名称 件数 备注
1 4700402001 配电板安装板 1
2 4600400008 转向控制器 1
3 9500411001 散热板 1
4 9500407001 ZAPI控制器 1
4700400005 前拓控制器 1 22年9月切换

5 4600407005 电线插头座 1
6 4900406001 风扇 1
7 1000407016 保险丝座 1
8 2000407010 保险丝 1
9 1801106001 泵接触器 1
10 1800306001 主接触器 1 锂电车型用
11 1000406005 线路板 1
12 2000507006 喇叭 1
13 1000406006 32V/10A保险丝 2
序号 十位码 零部件名称 件数 备注
1 4700909001 车身外壳 1
2 4700909002 手柄前盖 1
3 4700909003 电池盖 1
序号 十位码 零部件名称 件数 备注
1 4601100006 铅酸充电器 24V/100A
5101100001 锂电充电器 1 24V/50A
2 4701100002 锂电池 1 24V/202Ah

4702400002 铅酸电瓶 24V/280Ah
