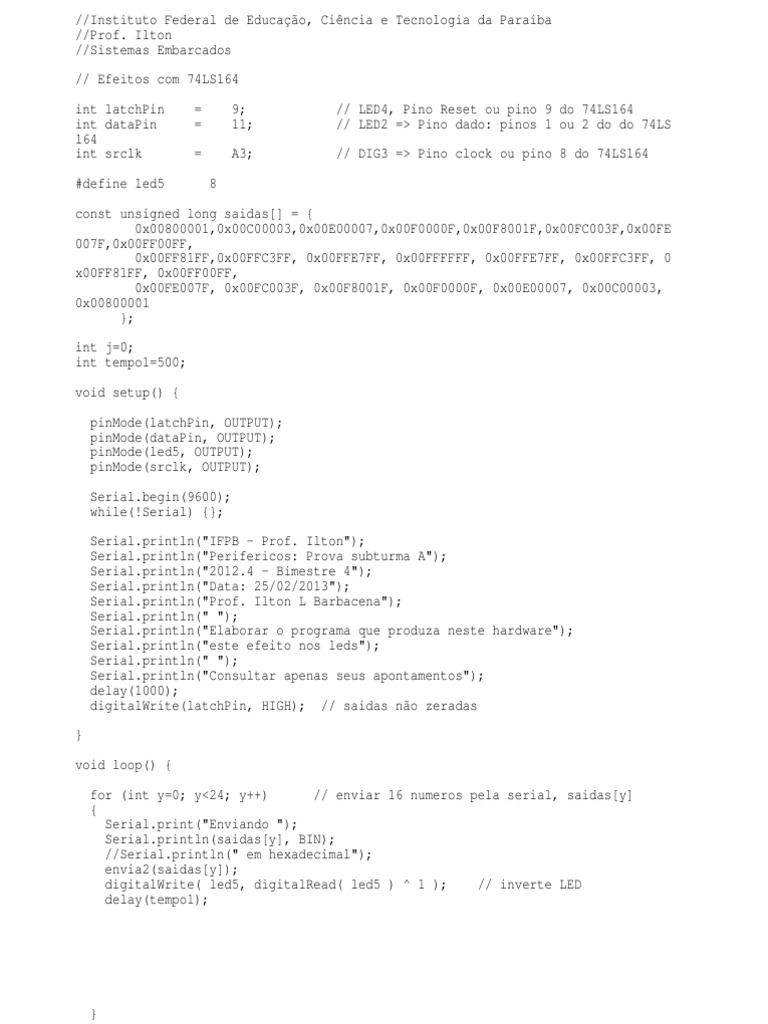

//Instituto Federal de Educao, Cincia e Tecnologia da Paraba //Prof.

Ilton //Sistemas Embarcados // Efeitos com 74LS164 int latchPin int dataPin 164 int srclk #define led5 = = = 8 9; 11; A3; // LED4, Pino Reset ou pino 9 do 74LS164 // LED2 => Pino dado: pinos 1 ou 2 do do 74LS // DIG3 => Pino clock ou pino 8 do 74LS164

const unsigned long saidas[] = { 0x00800001,0x00C00003,0x00E00007,0x00F0000F,0x00F8001F,0x00FC003F,0x00FE 007F,0x00FF00FF, 0x00FF81FF,0x00FFC3FF, 0x00FFE7FF, 0x00FFFFFF, 0x00FFE7FF, 0x00FFC3FF, 0 x00FF81FF, 0x00FF00FF, 0x00FE007F, 0x00FC003F, 0x00F8001F, 0x00F0000F, 0x00E00007, 0x00C00003, 0x00800001 }; int j=0; int tempo1=500; void setup() { pinMode(latchPin, OUTPUT); pinMode(dataPin, OUTPUT); pinMode(led5, OUTPUT); pinMode(srclk, OUTPUT); Serial.begin(9600); while(!Serial) {}; Serial.println("IFPB - Prof. Ilton"); Serial.println("Perifericos: Prova subturma A"); Serial.println("2012.4 - Bimestre 4"); Serial.println("Data: 25/02/2013"); Serial.println("Prof. Ilton L Barbacena"); Serial.println(" "); Serial.println("Elaborar o programa que produza neste hardware"); Serial.println("este efeito nos leds"); Serial.println(" "); Serial.println("Consultar apenas seus apontamentos"); delay(1000); digitalWrite(latchPin, HIGH); // saidas no zeradas } void loop() { for (int y=0; y<24; y++) // enviar 16 numeros pela serial, saidas[y] { Serial.print("Enviando "); Serial.println(saidas[y], BIN); //Serial.println(" em hexadecimal"); envia2(saidas[y]); digitalWrite( led5, digitalRead( led5 ) ^ 1 ); // inverte LED delay(tempo1);

} } void envia2 (unsigned long w) { boolean r; unsigned long e=0x00000001;

// inicia com LSB 1

digitalWrite(latchPin, LOW); // saidas zeradas digitalWrite(latchPin, HIGH); // saidas disponiveis for (int g=0; g<24; g++) { r = (e == (e & w)); // r = valor logico 1 ou zero envia(r); e = e << 1; // testa o proximo bit da esquerda se 1 } } void envia(boolean g) { digitalWrite(dataPin, g); digitalWrite(srclk, HIGH); digitalWrite(srclk, LOW); }

// bit a ser gravado na entrada, pino 2 do CI1 // pulso de gravacao, pino 8 do 74LS164
