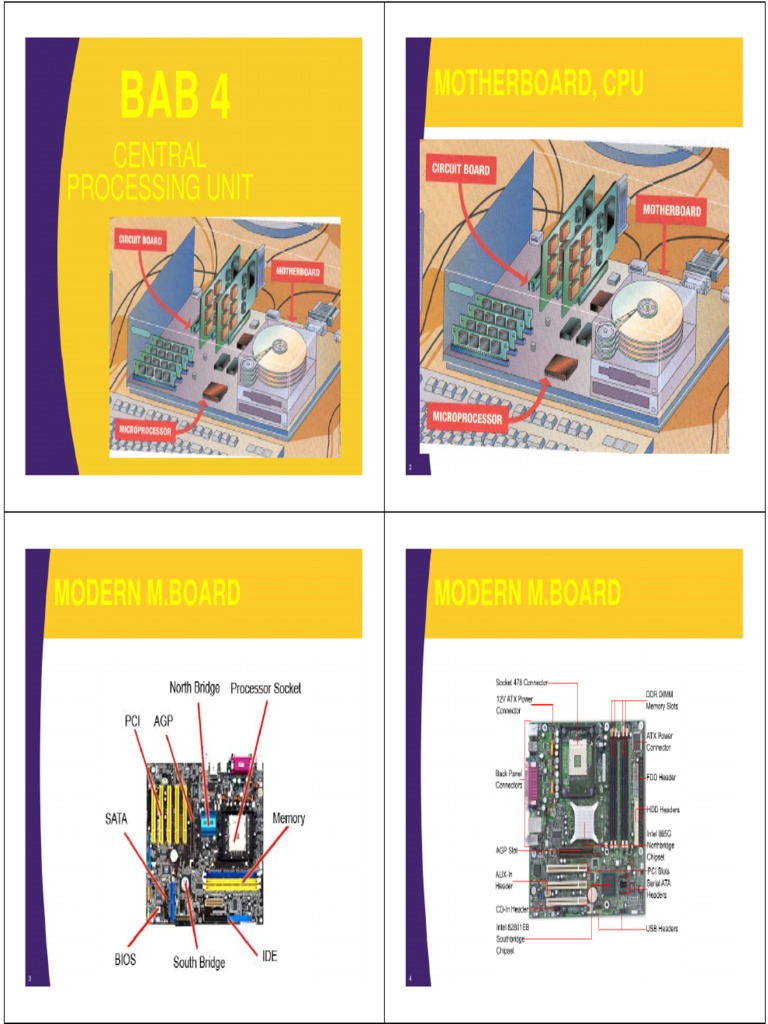

MOTHERBOARD, CPU

BAB 4
CENTRAL
PROCESSING UNIT

MODERN M.BOARD

MODERN M.BOARD

MODERN M.BOARD

Three Volt Lithium Battery

Three Volt Lithium Battery

BIOS - BATTERY
The BIOS uses CMOS technology to save any
changes made to the computer's settings. With
this technology, a small lithium or Ni-Cad
battery can supply enough power to keep the
data for years.

BIOS SETUP

BIOS
When you turn on your computer, the BIOS does
several things, such as :

10

CPU SOCKET - CLOSER

11

Check the CMOS Setup for custom settings

Load the interrupt handlers and device drivers
power management
Perform the power-on self-test (POST)
Display system settings
Determine which devices are bootable
Initiate the bootstrap sequence

CPU/MICROPROCESSOR

12

CPU/MICROPROCESSOR

CPU/MICROPROCESSOR

The first microprocessor

to make it into a home
computer was the Intel
8080, a complete 8-bit
computer on one chip,
introduced in 1974

The first microprocessor

was the Intel 4004,
introduced in 1971

INTEL 8080 CHIP

INTEL 4004 CHIP

13

14

BAGIAN CPU dan HUB. DGN ALAT

INPUT/OUTPUT

CPU/MICROPROCESSOR

15

Name

Date

Transistors

Microns

Clock
speed

Data width

MIPS

8080

1974

6,000

2 MHz

8 bits

0.64

5 MHz

16 bits
8-bit bus

0.33
1

8088

1979

29,000

80286

1982

134,000

1.5

6 MHz

16 bits

80386

1985

275,000

1.5

16 MHz

32 bits

80486

1989

1,200,000

25 MHz

32 bits

20

Pentium

1993

3,100,000

0.8

60 MHz

32 bits
64-bit bus

100

Pentium II

1997

7,500,000

0.35

233 MHz

32 bits
64-bit bus

~300

Pentium III

1999

9,500,000

0.25

450 MHz

32 bits
64-bit bus

~510

Pentium 4

2000

42,000,000

0.18

1.5 GHz

32 bits
64-bit bus

~1,700

Pentium 4 "Prescott"

2004

125,000,000

0.09

3.6 GHz

32 bits
64-bit bus

~7,000
16

BAGIAN CPU dan HUB. DGN ALAT

INPUT/OUTPUT

17

KOMPONEN CPU

18

4 LANGKAH CPU
MELAKSANAKAN INSTRUKSI

KOMPONEN CPU
Control Unit: pengatur lalu lintas data di
dalam CPU
Arithmetic Logic Unit: pemroses
perhitungan (*,:,+,-,^) dan perbandingan (<,
>, =, <=,>=)
Register: pencatat/penyimpan data yang
akan diproses

I
Time

E
Time

CU mengambil instruksi dari RAM

CU menerjemahkan instruksi tsb, dan
memerintahkan data yang diperlukan
dipindahkan dari RAM ke ALU
ALU melakukan
perhitungan/perbandingan
ALU menyimpan hasilnya di RAM/
Register
I-Time + E-Time = Machine Cycle

19

20

FAKTOR YANG MEMPENGARUHI

KECEPATAN PEMROSESAN

Faktor 1:Chipset, Register

Register umumnya dapat menyimpan 2
bytes informasi, masing-masing dapat
terdiri dari 16, 32, atau 64 bits. Ukuran
penyimpanan informasi dalam register
disebut wordsize
Semakin besar wordsize semakin tinggi
kecepatan processornya.

21

22

Faktor 2: Memory

Read Only Memory

ROM (Read-Only Memory). Berisi perintah

yang diisi oleh pembuat chip. Isinya tidak
dapat diubah/dihapus oleh user.
RAM (Random Access Memory). Berisi
informasi-informasi selama CPU dijalankan.
Bersifat volatile (informasi hilang jika listrik
mati)

ROM CHIP
23

24

Random Access Memory

Faktor 4: Bus

Ukuran RAM: 16MB,

32MB, dst.
Semakin besar RAM,
semakin cepat
prosesnya.

25

Data bus: untuk mengalirkan data

Address bus: untuk mengalirkan alamat tujuan
data
Control bus: untuk mengalirkan informasi status
peralatan
Ukuran bus: 16 bit, 32 bit. Semakin besar ukuran
bus, semakin cepat informasi mengalir, proses
semakin cepat
Perkembangan bus: ISA, EISA, MCA, PCI

26

Faktor 4: Bus

Faktor 4: Bus

Jenis Jenis Sistem BUS

27

ISA Kec Transfer data 5 MB/s

Lebar data 8/16 Bit
PCI Kec Transfer data 132 MB/s
Lebar data 64 Bit
Digunakan tuk card kec tinggi
card,SoundCard)
AGPSistem Bus untuk Video Display
AGP 1X : 266 MB/s
AGP 2X : 532 MB/s
AGP 4X : 1064 MB/s

ISA (Industrial Standar Architecture)

PCI (Peripheral Component Interconnect)
AGP (Acelerate Graphic Port)
USB (Universal Serial Bus)

28

(LAN

PCI CARD

PCI CARD

29

30

PCI SLOT

Faktor 5: Cache Memory

Komponen yang mirip dengan RAM,
tetapi prosesnya jauh lebih cepat.
Umumnya digunakan untuk
menyimpan instruksi yang sering
digunakan oleh CPU, sehingga jika
dibutuhkan CPU tidak perlu mencari
informasi dari RAM
Semakin besar cache memory,
semakin cepat proses CPU
This motherboard has four PCI slots.

31

32

Faktor 5: Cache Memory

Faktor 5: Cache Memory

LEVEL

CPU

L1 CACHE
Lebar Data/
Bandwidth

L2 CACHE

Ukuran / Daya
Tampung &
Latensi

L3 CACHE

RAM
MEDIA PENYIMPANAN
EKSTERNAL

33

L1 CACHE

L2 CACHE,RAM,HARDDISK,
CD-ROM

L2 CACHE

RAM,HARDDISK,CD-ROM

L3 CACHE

RAM,HARDDISK,CD-ROM

RAM

HARDDISK,CD-ROM

HARD DISK

CD-ROM

34

Faktor 5: Cache Memory

35

YANG DISANGGA

Faktor 5: Cache Memory

36

Faktor 5: Cache Memory

Faktor 5: Cache Memory

CACHE
MEMORY
ANALOGY
37

38

Faktor-Faktor Lain

Fungsi Expansion Slot

Faktor lain yang mempengaruhi kinerja

motherboard:

Sebagai pintu akses komponen standar (harddisk,

diskdrive) ke bus CPU
Sebagai penghubung motherboard dengan alat
Input/Output seperti monitor, modem,
printer,mouse, dll
Sebagai tempat untuk menambahkan peralatan
penambah kecepatan (accelerator card)

Expansion Slot (Slot untuk komponen/card tambahan)

Port (hubungan antara motherboard dengan alat InputOutput)
CPU Fan (kipas pendingin)
Casing

39

40

Fungsi Expansion Slot

SCSI
SCSI (Small computer system
interface) diciptakan untuk mengatasi
keterbatasan jumlah expansion slot
pada suatu komputer.

41

42

SCSI ADAPTER CARD

SCSI
A good way to think of SCSI is as a tiny local
area network (LAN). The SCSI controller is like
the network router, and each SCSI device is
like a computer on the network. The SCSI
adapter built into each device is comparable
to the Ethernet card in a computer. Without
the adapter, the device can't communicate
with the rest of the network. And just as the
router in a LAN is used to connect the
network to the outside world, the SCSI
controller connects the SCSI network to the
rest of the computer.

43

44

Port

Port

Serial Port
(COM1,
COM2)
Parallel
Port
(LPT1,
LPT2)
USB Port

45

46

Port

47

Port

48

SUMBER BAHAN

49

http://computer.howstuffworks.com
http://www.intel.com/
http://www.pcguide.com
http://www.cheapcomputersandparts.com
http://www.coloredhome.com
http://videolab.gl.farmingdale.edu
