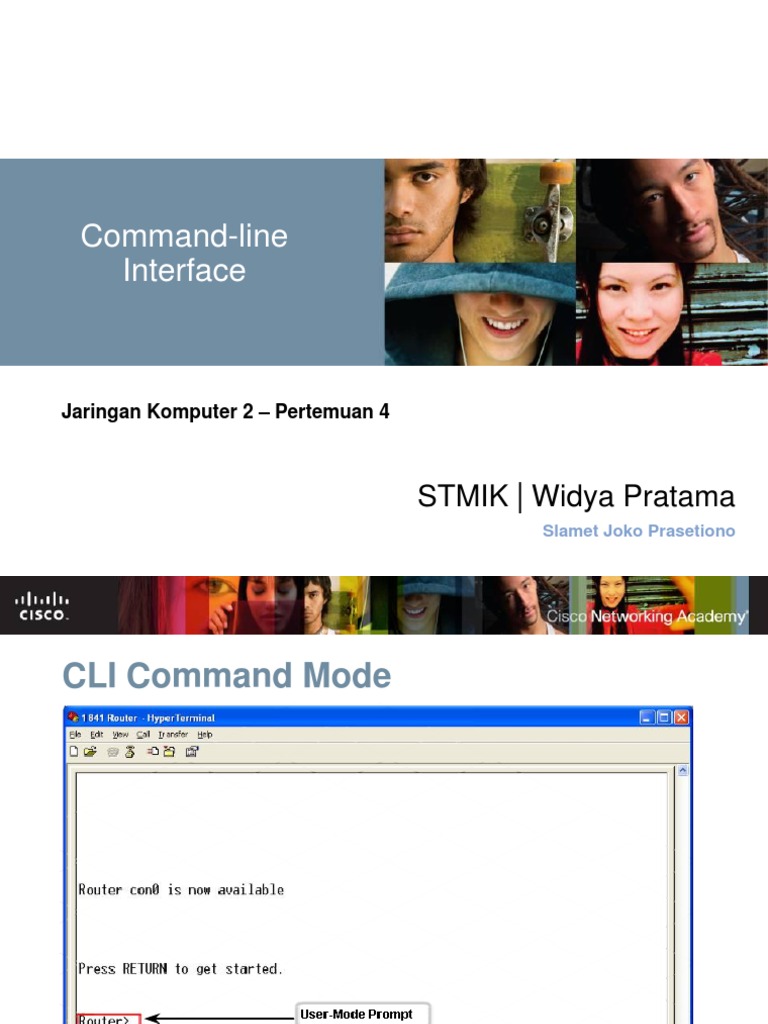

Command-line

Interface

Jaringan Komputer 2 – Pertemuan 4

STMIK | Widya Pratama

Slamet Joko Prasetiono

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 1

CLI Command Mode

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 2

CLI Command Mode
 Cisco IOS mendukung dua mode (level) pengaksesan
command-line interface yaitu:
1. user EXEC mode
2. privileged EXEC mode.
 User mode ditunjukkan dengan command-line prompt
berupa : Router>
 Untuk masuk ke privileged EXEC mode dengan
mengetikkan perintah enable kemudian tekan Enter.
 Prompt untuk privileged mode adalah Router#.
 Untuk kembali dari privileged mode ke user mode,
diketikkan disable atau exit.
© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 3
Global Configuration Mode

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 4

Global Configuration Mode

 Untuk masuk ke global configuration, ketik perintah :

configure terminal atau config t.
 Global configuration mode ditunjukkan dengan
command line prompt berupa Router(config)#

e-lab

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 5

Help atau ?

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 6

% Incomplete command dan % Invalid imput

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 7

Show History

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 8

Show Command

 show startup-config
 show running-config
 show interfaces
 show arp
 show ip route
e-lab
 show users
sh ru & sh int
 show version

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 9

Show Command

 Startup configuration file disimpan di NVRAM. File ini

dimuat ke dalam memory dan pada saat router mulai
dihidupkan.
 Running configuration adalah konfigurasi yang aktif
saat router bekerja dan disimpan di RAM.
 Ingat selalu untuk menyalin running configuration ke
startup configuration file, bila tidak maka perubahan
yang dilakukan akan sia-sia ketika router dimatikan.
 Perintah yang digunakan adalah :
Router#copy run start

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 10

Konfigurasi Dasar
 Router harusnya diberi nama yang unik sebagai
pekerjaan awal mengkonfigurasikannya.
 Router(config)#hostname [name]
 Langkah konfigurasi selanjutnya berupa passwords
untuk melindungi dari yang tidak berhak.
 Router(config)#enable password [password ]
 Router(config)#enable secret [password ]
 Perbedaan password dan secret adalah password tidak
dienkripsi dan apabila keduanya diterapkan maka
secret akan menumpangi password.

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 11

Password Console dan Line vty
 Password Console
Router(config)#line console 0
Router(config-line)#password [password]
Router(config-line)#login

 Password Line vty

Router(config)#line vty 0 4
Router(config-line)#password [password]
Router(config-line)#login

 Enkripsi Password
Router(config )#service password encryption

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 12

Konfigurasi Interface

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 13

DCE dan DTE

 Interface serial membutuhkan clock signal untuk

mengontrol pewaktuan komunikasi yang dikenal
dengan clock rate.
 Peralatan Data Communications Equipment (DCE)
seperti modem, atau CSU/DSU, menyediakan clock
rate.
 Secara default, router Cisco adalah peralatan Data
Terminal Equipment (DTE).
 Artinya router menerima clock rate dari peralatan DCE.

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 14

Konfigurasi Interface Serial
1. Tentukan jenis interface dan angka port-nya
2. Berikan deskripsi dari interface tersebut
3. Konfigurasi IP address dan subnet mask –nya
4. Pilih clock rate, apabila dikonfigurasikan sebagai DCE
5. Mengaktifkan interface tersebut

e-lab

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 15

Default Route

 Default route digunakan oleh router hanya jika router

tidak mengetahui kemana tujuan paket.

 Router(config)#ip route 0.0.0.0 0.0.0.0 <Next Hop IP

Address>
atau
 Router(config)#ip route 0.0.0.0 0.0.0.0 <interface>
<port number>

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 16

Default Route

© 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 17

 Local Academy Cisco
STMIK Widya Pratama Pekalongan
