VLAN Configuration

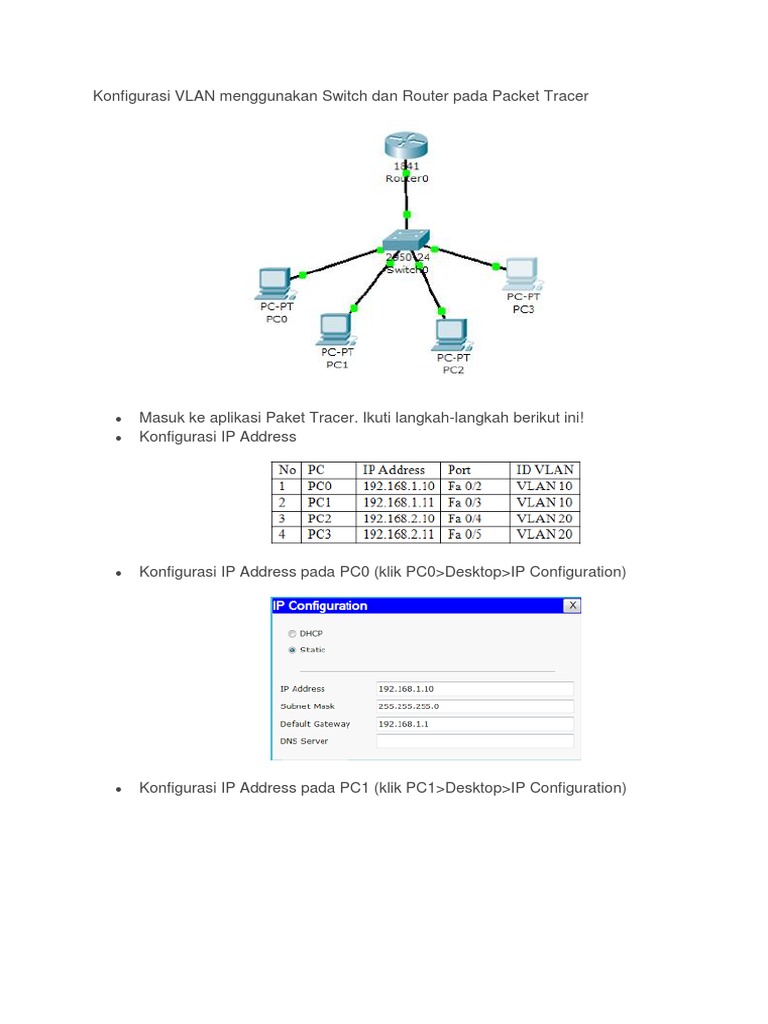

Konfigurasi VLAN menggunakan Switch dan Router pada Packet Tracer
Masuk ke aplikasi Paket Tracer. Ikuti langkah-langkah berikut ini!

Konfigurasi IP Address
Konfigurasi IP Address pada PC0 (klik PC0>Desktop>IP Configuration)

Konfigurasi IP Address pada PC2(klik PC2>Desktop>IP Configuration)
Konfigurasi pada Switch. Klik switch, pilih tab CLI. Tuliskan perintah berikut :
Switch>enable
Switch#vlan database
Switch(vlan)#vlan 10 name A
Switch(vlan)#vlan 20 name B
Switch(vlan)#exit
Switch#configure terminal
Switch(config)#interface fastethernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#interface fastethernet 0/3
Switch(config-if)#end
Switch(config)#interface fastethernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#end
Konfigurasi pada Router. Klik router, pilih tab CLI. Tuliskan perintah berikut :
Router>enable
Router#configure t
Router(config)#interface fastethernet 0/0
Router(config-if)#no shutdown
Router(config-if)#interface fastethernet 0/0.1
Router(config-subif)#encapsulation dot1Q 1
Router(config-subif)#ip address 192.168.10.1 255.255.255.0

Router(config-subif)#interface fastethernet 0/0.2
Router(config-subif)#interface fastethernet 0/0.3
Router(config-subif)#end
Ping dari PC0 ke PC1 (sesama VLAN)
Ping dari PC1 ke PC2 (berbeda VLAN)
Selesai...
Konfigurasi VLAN di Cisco Packet Tracer
Assalamu'alaikum Wr.Wb
Pada kesempatan kali ini saya akan melakukan simulasi konfigurasi VLAN menggunakan
Cisco Packet Tracer. Sebelum melanjutkan ke konfigurasi kita perlu mengetahui apa itu
VLAN dan kegunaanya, langsung saja kita bahas di postingan kali ini
A. Pengetian
VLAN adalah Virtual LAN yaitu sebuah jaringan LAN yang secara virtual dibuat di sebuah
switch. Pada switch standard biasanya akan meneruskan traffic dari satu port ke semua
port yang lain ketika ada traffic dengan domain broadcast yang sama melewati port
tersebut.sedangkan vlan trunk adalahSebuah port trunk 802.1Q mendukung traffic dari
banyak VLAN, yang pada intinya dalam satu jalur / port dapat dilalui banyak vlan.
B. Latar Bealakng
Latar belakang dari kegiatan ini yaitu kita dapat melakukan simulasi konfigurasi VLAN di
Cisco Packet Tracer karena kalau kita cuman mau belajar kita tidak butuh alat Cisco yang
sebenarnya karena harganya mahal, maka dari itu terciptalah Cisco Packet Tracer yan
gberguna untuk memudahkan kita para siswa yang ingin belajar tentang Cisco Packet
Tracer. dari sini kita melakukan konfigurasi VLAN berguna untuk supaya kita bisa
menghemat port yang terdapat pada switch. sehuingga kita hanya memerlukan sedikit
port yang ada pada switch
C. Tujuan Kegiatan
Tujuan dari kegiatan ini yaitu supaya kita dapat melakukan konfigurasi VLAN di Cisco
Packet Tracer ini sehingga kita bisa tahu cara melakukannya, VLAN ini dapat berfungsi
untuk menghemat port pada switch sehingga kita tidak perlu membeli 2 switch
D. Alat dan Bahan
PC / Laptop
Cisco Packet Treacer
E. Tahapaan Pelaksanaan
1. Pertama hal yang perlu kita lakukan yaitu membuat topologinya dulu, saya
menggunakan topologinya seperti in
2. Setelah itu kita lakukan konfigurasi pada Switch 0 dengan cara mengeklik pada Switch0
kemudian kita pindah ke tab CLI yang ada di switch untuk melakukan konfigurasi dengan
Command Line Interface.
Setelah itu kita ketikkan perintah
Router>enable
Router#vlan database
Router(vlan)#vlan 10 name LAB_1 (Kita bebas memberikan nomor Vlan dan namanya)
Router(vlan)#vlan 20 name LAB_2
Router(vlan)#exit
Setelah selesai membuat vlan selanjuta nya daftar kan atau Bahasa kerennya itu
assign port-port nya kedalam vlan nya. Oke karena sesuai skenario jadi PC di LAB_1
adalah Vlan 10 dan LAB_2 adalah Vlan 20 maka kita kita masukkan Interface Fa 0/6
sampai 0/10
seperti gambar dibawah ini :
Kemudian kita juga masukkan VLAN 20 seperti dibawah ini yaitu mulai dari Interface Fa
0/6 sampai 0/10
Jika sudah maka langkah berikutnya kita memberikan IP pada masing masing PC
Pada PC Server 0 kita masukkan IP :
Pada PC 0 kita masukkan IP :


Pada PC Server 1 kita masukkan IP :


Jika sudah maka langkah berikutnya yaitu kita melakukan pengujian dengan cara Ping di
PC yang berada di VLAN yang sama dan pada VLAN yang berbeda, maka hasilnya nanti
akan seperti gambar dibawah ini. PC yang sama VLANnya maka dapat melakukan Ping,
sedangkan PC yang melakukan perintah ping ke PC yang berbeda VLAN maka hasinya
RTO atau tidak terhubung
F. Kesimpulan dan Hasil

Kesimpulan dari hasil kegiatan ini yaitu kita dapat melakukan simulasi konfigurasi VLAN
yang dapat berguna untuk menghemat Switch dikarenakan adanya fitur yang ada pada
VLAN itu sendiri, sehingga kita dapat menghemat karena kita tidak harus membeli lagi
switch.
Konfigurasi VLAN Trunking Di Cisco Packet Tracer
Assalamu'alaikum Wr.Wb
Pada kesempatan kali ini saya akan melakukan konfigurasi VLAN trunking dengan
menggunakan Cisco Packet Tracer karena ini saya baru simulasi dan dalam taraf belajar.
Sebelum melakukan monfigurasi kita perlu mengetahui apa itu VLAN Trunking ? mari kita
bahas.
A. Pengertian
VLAN adalah Virtual LAN yaitu sebuah jaringan LAN yang secara virtual dibuat di sebuah
switch. Pada switch standard biasanya akan meneruskan traffic dari satu port ke semua
port yang lain ketika ada traffic dengan domain broadcast yang sama melewati port
tersebut.sedangkan vlan trunk adalahSebuah port trunk 802.1Q mendukung traffic dari
banyak VLAN, yang pada intinya dalam satu jalur / port dapat dilalui banyak vlan.
Trunking adalah sebuah konsep dimana sistem komunikasi dapat menyediakan akses
jaringan untuk banyak client dengan berbagi satu set garis atau frekuensi, tidak
memberikan secara individu.
B. Latar Belakang
Latar belakang dari kegiatan ini yaitu kita dapat melakukan konfigurasi VLAN Trunking
yang berfungsi untuk menghubungkan 2 atau lebih VLAN agar dapat saling berhubungan
meskipun hanya menggunakan switch
C. Tujuan
Tujuan dari kegiatan ini yaitu kita dapat melakukan konfigurasi VLAN Trunking di Cisco
Packet Tracer. Ini dapat berfungsi untuk menghubungkan 2 atau lebih VLAN agar dapat
saling berhubungan meskipun hanya menggunakan switch sehingga ini dapat menghemat
kita dalam membangun sebuah jaringan.
D. Alat dan Bahan
PC / Laptop
Cisco Packet Tracer
E. Pelaksanaan Kegaitan
1. Pertama kita buat topologinya dulu, disini saya menggunakan topologi yang seperti ini,
kita bebas berkreasi membuat topologinya.
2. Setelah kita membuat topologinya, langkah selanjutnya kita melakukan konfigurasi

pada Switch0 dengan cara masuk ke tab CLI unutk melakukan konfigurasi dengan mode
Command Line Interface, kemudian masukkan perintah
Switch>enable
% Warning: It is recommended to configure VLAN from config mode,
as VLAN database mode is being deprecated. Please consult user
documentation for configuring VTP/VLAN in config mode.
Switch(vlan)#vlan 10 name LAB_1

VLAN 10 added:
Name: LAB_1
VLAN 20 added:
Name: LAB_2
Switch(vlan)#exit
APPLY completed.
Exiting....
Switch#exit
3. Kemudian lakukan hal yang sama pada Switch 1
Switch>enable
% Warning: It is recommended to configure VLAN from config mode,
as VLAN database mode is being deprecated. Please consult user
documentation for configuring VTP/VLAN in config mode.
VLAN 10 added:
Name: LAB_1
VLAN 20 added:
Name: LAB_2
Switch(vlan)#exit
APPLY completed.
Exiting....
Switch#exit
4. Kemudian kita daftarkan port portnya yang ada di Switch0 sesuai dengan topologi ,
namun untuk port yang yang terhubung antar switch (fa0/1) kita akan buat trunk nantinya.
Switch>enable
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface fa0/1
Switch(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to
down

up
Switch(config-if)#exit
Switch(config)#interface fa 0/2
Switch(config)#interface fa 0/3
5. Kemudian jika sudah, kita juga harus daftarkan port port yang ada di Switch1 sesuai
dengan topologi , namun untuk port yang yang terhubung antar switch (fa0/1) kita akan
buat trunk nantinya. Konfigurasinya sama seperti di Switch0 yaitu seperti ini
Switch>enable
6. Setelah itu selesai langkah berikutnya kita memberikan IP pada masing masing PC
sesuai topologinya
- Kita berikan IP pada PC0


7. Kemudian untuk pengujian silahkan setting IP di PC nya , seperti biasa yang satu vlan
harus satu network. Vlan 10 =192.168.20.0/24 dan vlan 20 = 192.168.10.0/24. Lalu test
ping yang satu Vlan , maka hasil nya akan berhasil, namun tetap yang berbeda vlan tidak
bisa saling ping.
F. Referensi
Ebook Best Networking Cisco, Untung Wahyudi
G. Kesimpulan dan Hasil

Kesimpulan dari hasil kegiatan ini yaitu kita dapat melakukan konfigurasi VLAN Trunking
yang dapat berguna untuk menghubungkan 2 atau lebih VLAN agar dapat saling
berhubungan meskipun hanya menggunakan switch
Demikian tadi adalah langkah langkah dalam melakukan konfigurasi VLAN Trunking
apabila ada kesalahan saya mohon koreksinya
Terimakasih Wassalamu'alaikum Wr.Wb
Pengertian VLAN
Teknologi VLAN (Virtual Local Area Network) bekerja dengan cara melakukan pembagian
network secara logika ke dalam beberapa subnet. VLAN adalah kelompok device dalam
sebuah LAN yang dikonfigurasi (menggunakan software manajemen) sehingga mereka
dapat saling berkomunikasi asalkan dihubungkan dengan jaringan yang sama walaupun
secara fisikal mereka berada pada segmen LAN yang berbeda. Jadi VLAN dibuat bukan
berdasarkan koneksi fisikal namun lebih pada koneksi logikal, yang tentunya lebih fleksibel.
Secara logika, VLAN membagi jaringan ke dalam beberapa subnetwork. VLAN mengijinkan
banyak subnet dalam jaringan yang menggunakan switch yang sama
Topologi
Alat-Alat:
1. 3 buah router PT
2. 2 buah switch 2960-24TT
3. 8 buah PC
Langkah-langkah:
1. Buatlah topologi seperti di atas

2. IP PC diisi dengan IP yang sekelas dengan gateway (bebas)
3. Setting Switch 1
Switch>enable (untuk menghidupkan switch)

Switch#configure terminal (untuk masuk ke pengaturan terminal)
Switch(config)#vlan 10 (membuat vlan 10)
Switch(config-vlan)#vlan 20 (membuat vlan 20)
Switch(config-vlan)#interface range fa0/2-3 (mengatur berberapa interface sekaligus)
Switch(config-if-range)#switchport mode access (mode access untuk komputer ke switch)
Switch(config-if-range)#switchport access vlan 10 (untuk mengakses vlan 10)
Switch(config-if-range)#interface range fa0/4-5 (mengatur berberapa interface sekaligus)
Switch(config-if-range)#switchport mode access (mode access untuk komputer ke switch)
Switch(config-if-range)#interface fa0/1 (untuk mengatur interface fa0/1)
Switch(config-if)#switchport mode trunk (mode access untuk switch ke switch atau router)
Switch(config-if)#do show vlan brief (untuk menampilkan informasi tentang vlan yang telah
dibuat)
VLAN Name Status Ports

---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/6, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
10 VLAN0010 active Fa0/2, Fa0/3 (vlan yang telah kita atur)
20 VLAN0020 active Fa0/4, Fa0/5 (vlan yang telah kita atur)
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch(config-if)#
4. Setting Switch 2
Switch>en
Switch#config t
Switch(config)#vlan 30
Switch(config-vlan)#vlan 40
Switch(config-vlan)#int ra fa0/2-3
Switch(config-if-range)#sw m a
Switch(config-if-range)#sw a vlan 30
Switch(config-if-range)#int ra fa0/4-5
Switch(config-if-range)#int fa0/1
Switch(config-if)#sw m t
Switch(config-if)#do sh vlan br

---- -------------------------------- --------- -------------------------------
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig0/1, Gig0/2
30 VLAN0030 active Fa0/2, Fa0/3
40 VLAN0040 active Fa0/4, Fa0/5
Switch(config-if)#
5. Setting Router 2
Router>en
Router#config t
Router(config)#int se2/0
Router(config-if)#ip add 10.10.10.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#int fa0/0
Router(config-if)#no shutdown (Untuk mengaktifkan interface)
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

up
Router(config-if)#interface fa0/0.10 (membuat sub interface)

Router(config-subif)#
%LINK-5-CHANGED: Interface FastEthernet0/0.10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state

to up
Router(config-subif)#encapsulation dot1Q 10 (mengencapsulasi sub interface)

Router(config-subif)#ip address 12.12.12.10 255.255.255.0 (memberi IP dan netmask
pada sub interface)
Router(config-subif)#int fa0/0.20
Router(config-subif)#interface se2/0 (mengatur interface se2/0)
Router(config-if)#no shutdown (mengaktifkan interface)
%LINK-5-CHANGED: Interface Serial2/0, changed state to down

Router(config-if)#ip address 10.10.10.1 255.255.255.0 (memberi IP interface)
Router(config-if)#router rip (mengatur routing RIP)
Router(config-router)#version 2 (menggunakan RIP versi 2,karena RIP versi 1 hanya bisa
untuk 2 router saja)
Router(config-router)#network 12.12.12.0 (menambahkan network)
Router(config-router)#network 13.13.13.0
Router(config-router)#network 10.10.10.0
Router(config-router)#
Cobalah untuk tes ping vlan 10 dengan vlan 20
6. Setting router 3
Router#config t
Router(config-if)#int fa0/0.30
Router(config-subif)#encap do 30
Router(config-subif)#ip add 14.14.14.10 255.255.255.0
Router(config-subif)#int fa0/0.40
Router(config-subif)#encap do 40
Router(config-subif)#ip add 15.15.15.10 255.255.255.0
Router(config-subif)#int fa0/0
Router(config-if)#exit (untuk kembali)
Router#config t
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#net 14.14.14.0
Coba tes ping antara vlan 30 dengan vlan 40
7. Setting router 1
Router>en
Router#config t
Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface Serial2/0, changed state to up
Router(config-if)#int se3/0
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config-if)#no sh
Router(config-if)#
%LINK-5-CHANGED: Interface Serial3/0, changed state to up
Router(config-if)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial3/0, changed state to up
Router(config-if)#router rip
Router(config-router)#version 2
Tutorial Membuat VLAN menggunakan 3 Switch di Cisco Packet Tracer
Pengertian VLAN
Teknologi VLAN (Virtual Local Area Network) bekerja dengan cara melakukan pembagian
network secara logika ke dalam beberapa subnet. VLAN adalah kelompok device dalam
sebuah LAN yang dikonfigurasi (menggunakan software manajemen) sehingga mereka
dapat saling berkomunikasi asalkan dihubungkan dengan jaringan yang sama walaupun
secara fisikal mereka berada pada segmen LAN yang berbeda. Jadi VLAN dibuat bukan
berdasarkan koneksi fisikal namun lebih pada koneksi logikal, yang tentunya lebih fleksibel.
Secara logika, VLAN membagi jaringan ke dalam beberapa subnetwork. VLAN mengijinkan
banyak subnet dalam jaringan yang menggunakan switch yang sama
Topologi
Langkah-langkah:
1. Buatlah topologi seperti gambar di atas

2. Setting ip setiap komputer
3. Setting switch0
Switch>
Switch>enable (menghidupkan switch)
Switch#configure terminal (masuk ke menu pengaturan)
Switch(config)#vlan 10 (membuat vlan 10)

Switch(config-vlan)#name guru (memberi nama vlan 10)
Switch(config-vlan)#vlan 20 (membuat vlan 20)
Switch(config-vlan)#name murid (memberi nama vlan 20)
Switch(config-vlan)#int range fa0/1-2 (mengatur berberapa interface sekaligus)
Switch(config-if-range)#switchport mode access (mode accesss untuk komputer ke
switch)
Switch(config-if-range)#int range fa0/4-5 (mengatur berberapa interface sekaligus)
Switch(config-if-range)#switchport mode access (mode accesss untuk komputer ke
switch)
Switch(config-if-range)#int fa 0/3 (untuk mengatur interface 3)
Switch(config-if)#switchport mode trunk (mode trunk untuk jalur switch ke switch)
Switch(config-if)#
down

up
Switch(config)#exit (untuk keluar mode konfigurasi)
Switch#
%SYS-5-CONFIG_I: Configured from console by console
Switch#show vlan brief (untuk melihat vlan yang sedang berjalan)

---- -------------------------------- --------- -------------------------------
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gig0/1
Gig0/2
10 guru active Fa0/4, Fa0/5 (vlan beserta portnya)
20 murid active Fa0/1, Fa0/2 (vlan beserta portnya)
Switch#
4. Setiing Switch 1
Switch>en
Switch(config-vlan)#name guru
Switch(config-vlan)#name murid
Switch(config-vlan)#int range fa 0/1-2
Switch(config-if-range)#sw m t
Switch(config-if-range)#
down

up
Switch(config-if-range)#
5. Setting switch 2
Switch>en
Switch#config t
Switch(config-vlan)#name guru
Switch(config-vlan)#name murid
Switch(config-vlan)#int range fa0/1-2
Switch(config-if-range)#int range fa0/4-5
Switch(config-if-range)#int fa0/1
Switch(config-if)#sw m t
Switch(config-if)#
down

up
Switch(config-if)#
6. Coba tes koneksi sesama vlan

Konfigurasi VLAN Di Cisco Packet Tracer
Cara Konfigurasi VLAN Di Cisco Packet Tracer
Hallo selamat siang disini saya akan menjelaskan tentang Cara Konfigurasi VLAN Di
Cisco Packet Tracer, Sebelum menuju konfigurasi lebih lanjut perhatikan gambar diatas
adalah topologi VLAN Di Cisco Packet Tracer , Yang akan kita gunakan untuk
konfigurasi, Diantaranya adalah :
2 Router
8 PC
4 Switch
Kabel Crossover
Kabel Straight dan Kabel Serial
Jika sudah Seperti topologi di atas Lanjut kita Konfigurasi VLAN Di Cisco Packet
Tracer , Yang pertama kita Konfig adalah IP Pada masing masing PC Pada Grup 1
PC 0 IP : 192.168.10.3 / Netmask 255.255.255.0 / Gateway 192.168.10.1

Jika sudah Config IP Pada Konfigurasi VLAN Di Cisco Packet Tracer Selanjutnya
sekarang kita Konfigurasi Router pada Grup 1 Vlan
Click Router > CLI
Router>enable
Router#conf t
Router(config)#hostname fatoni
fatoni(config)#exit
fatoni#
fatoni#conf t
fatoni(config)#interface gig0/0
fatoni(config-if)#no shutdown
fatoni(config-if)#
fatoni(config-if)#exit
fatoni(config)#
fatoni(config)#interface gig0/0.10
fatoni(config-subif)#
fatoni(config-subif)#encapsulation dot1q 10
fatoni(config-subif)#ip address 192.168.10.1 255.255.255.0
fatoni(config-subif)#exit
fatoni(config-subif)#fatoni(config-subif)#encapsulation dot1q 20
fatoni(config)#
Setelah ke Router selanjutnya Configurasi Switch 0 Dan 1 Pada VLAN 10 Di Cisco

Packet Tracer
Klik Switch 0 > CLI
MENJADIKAN SWITCH KE MODE TRUNK

SWITCH 0
Switch>enable
Switch#conf t
Switch(config)#hostname fatoni
fatoni(config)#exit
fatoni#
fatoni#enable
fatoni#conf t
fatoni(config-if)#switchport mode trunk
fatoni(config-if)#fatoni(config-if)#exit
fatoni(config-if)#
fatoni(config)#exit
fatoni#
MENAMAI VLAN 10 DAN 20 PADA GRUP 1

SWITCH 0
fatoni#enable
fatoni#conf t
fatoni(config)#vlan 10
fatoni(config-vlan)#name XITKJ3
fatoni(config-vlan)#vlan 20
fatoni(config-vlan)#name TKJ3
fatoni(config-vlan)#exit
fatoni(config)#exit
fatoni#
fatoni#enable
MENGHUBUNGKAN VLAN 10 DAN 20
SWITCH 0
fatoni#conf t
fatoni(config)#interface range fa0/1
fatoni(config-if-range)#switchport mode access
fatoni(config-if-range)#switchport access vlan 10
fatoni(config-if-range)#exit
fatoni(config-vlan)#interface range fa0/2
fatoni(config)#interface vlan 10
fatoni(config-if)#
fatoni(config-if)#interface range fa0/1

fatoni(config)#
Jika sudah selanjutnya Menghubungkan VLAN 10 DAN 20 Melalui Switch 1
Klik Switch 1 > CLI
Switch>enable
Switch#conf t
fatoni(config)#exit
fatoni#
MENGUBAH KE MODE TRUNK PADA SWITCH 1

SWITCH 1
fatoni#enable
fatoni#conf t
fatoni(config)#exit
fatoni#
MENAMAI VLAN 10 DAN 20 PADA SWITCH 1

SWITCH 1
fatoni#conf t
fatoni(config)#exit
fatoni#
MENGHUBUNGKAN VLAN 10 DAN 20 PADA SWITCH 1

SWITCH 1
fatoni#enable
fatoni#conf t
fatoni(config-if)#
fatoni(config-if)#
fatoni(config)#
Jika sudah sekarang kita test PING Pada Vlan 10 Dan 20

PC Vlan 10 Ping ke PC Vlan 20 dan sebaliknya
Bisa di lihat Test PING Sudah berhasil dan sekarang kita akan Konfigurasi VLAN di Group
2 Dengan 4 PC , 1 Router dan 2 Switch

Jika sudah Config IP Pada Konfigurasi VLAN Di Cisco Packet Tracer Selanjutnya
sekarang kita Konfigurasi Router pada Grup 2 Vlan
Click Router > CLI
Router>enable
Router#conf t
Router(config)#hostname fatoni
fatoni(config)#exit
fatoni#
fatoni#conf t
fatoni(config-if)#
fatoni(config)#
fatoni(config-subif)#
fatoni(config-subif)#encapsulation dot1q 10
fatoni(config-subif)#fatoni(config-subif)#encapsulation dot1q 20
fatoni(config-subif)#ip address 172.16.10.20.1 255.255.255.0
fatoni(config)#
Jika sudah selanjutnya Kita Konfigurasi Switch pada Grup 2, Klik Switch 2 > CLI
MENJADIKAN SWITCH KE MODE TRUNK

SWITCH 2
Switch>enable
Switch#conf t
fatoni(config)#exit
fatoni#
fatoni#enable
fatoni#conf t
fatoni(config-if)#fatoni(config-if)#exit
fatoni(config-if)#
fatoni(config)#exit
fatoni#
MENAMAI VLAN 10 DAN 20 PADA GRUP 2

SWITCH 2
fatoni#enable
fatoni#conf t
fatoni(config)#exit
fatoni#
fatoni#enable
MENGHUBUNGKAN VLAN 10 DAN 20 Group 2
SWITCH 2
fatoni#conf t
fatoni(config)#interface range fa0/1
fatoni(config-if)#

fatoni(config)#
Jika sudah selanjutnya Menghubungkan VLAN 10 DAN 20 Grup 2 Melalui Switch 3
Klik Switch 3 > CLI
Switch>enable
Switch#conf t
fatoni(config)#exit
fatoni#
MENGUBAH KE MODE TRUNK PADA SWITCH 1

SWITCH 3
fatoni#enable
fatoni#conf t
fatoni(config)#exit
fatoni#
MENAMAI VLAN 10 DAN 20 PADA SWITCH 1
SWITCH 3
fatoni#conf t
fatoni(config)#exit
fatoni#
MENGHUBUNGKAN VLAN 10 DAN 20 PADA SWITCH 1

SWITCH 3
fatoni#enable
fatoni#conf t
fatoni(config-if)#
fatoni(config-if)#
fatoni(config)#
Jika sudah terhubung semua di Grup 2 Selanjutnya kita Test Ping di Group 2 Sesama
vlan dan berbeda Vlan
Jika sudah sekarang kita menghubungkan Antara grup 1 Dan 2 Pada Vlan, Menggunakan
2 Router dan Kabel serial
Klik Router 1 CLI >
fatoni>enable
fatoni#conf t
fatoni(config)#interface Serial0/3/0
fatoni(config-if)#ex
fatoni(config)#interface serial0/3/0
fatoni(config-if)#ip address 100.100.100.1 255.255.255.252
fatoni(config)#ip route 0.0.0.0 0.0.0.0 100.100.100.2
fatoni(config)#
fatoni(config)#ex
Dan selanjutnya kita ke Router 2

Router 2 > CLI
fatoni>enable
fatoni#conf t
fatoni(config-if)#
fatoni(config)#ip route 0.0.0.0 0.0.0.0
fatoni#
fatoni#conf t
fatoni(config)#ip route 0.0.0.0 0.0.0.0 100.100.100.1
fatoni(config)#
Sampai sini sudah sucess, Sekarang kita Coba ping VLAN Dari Group 1 Ke 2 Dan Group
2 Ke Group 1
Sampai sini sudah bisa terhubung keseluruhan VLAN, Berarti Configan Kita sampai sini
sudah berhasil 100%, Sekian dulu tutorial tentang Konfigurasi VLAN Di Cisco Packet
Tracer,
Sekian Terima Kasih
CARA KONFIGURASI BASIC VLAN PADA CISCO SWITCH DAN ROUTER
March 20, 2015 by mamasheru

in Cisco, linux, Microsoft, networking.., putty, remote,tentang
Komputer, ubuntu, windows.
VLAN merupakan suatu model jaringan yang tidak terbatas pada lokasi fisik seperti LAN ,
hal ini mengakibatkan suatu network dapat dikonfigurasi secara virtual tanpa harus
menuruti lokasi fisik peralatan. Penggunaan VLAN akan membuat pengaturan jaringan
menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi
atau departemen, tanpa bergantung pada lokasi workstation. Atau bisa dibaca
pada wikipedia.
Kali ini, saya akan mencoba membuat sebuah jaringan komputer menggunakan VLAN
memakai software simulator Packet Tracer dengan topologi seperti pada gambar dibawah
ini:
basic VLAN
Persiapan
Pada topologi diatas, terdapat:
1. 3 buah PC dengan detail:
o PC1
IP: 192.168.1.3
GW: 192.168.1.1
Vlan: 100
Connect to: Port 1 SW1
o PC2
IP: 192.168.2.3
GW: 192.168.2.1
Vlan: 200
o PC3
IP: 192.168.3.3
GW: 192.168.3.1
Vlan: 300
2. 1 Buah Managable Switch 2960-24TT
Connect to: Port GigaEthernet 0/1 pada RT1
3. 1 Buah Router 2911
Konfigurasi
Langkah pertama, buat topologi seperti pada gambar diatas.
Selanjutnya, configurasi SW1:
Klik pada SW1, buka CLI dan ketik configurasi berikut:
SW1>en
SW1#configure terminal
SW1(config)#vlan 100
SW1(config-vlan)#name IT
SW1(config-vlan)#exit
SW1(config-vlan)#name Marketing
SW1(config-vlan)#name Import
SW1(config)#interface fastEthernet0/1
SW1(config-if)#no shutdown
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 100
SW1(config-if)#exit
SW1(config-if)#exit
SW1(config-if)#exit
SW1(config)#interface gigabitEthernet 0/1
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk allowed vlan add 100
SW1(config-if)#end
SW1#
%SYS-5-CONFIG_I: Configured from console by console
SW1#
Configurasi Switch sudah selesai, selanjutnya configurasi Router:
RT1>en
RT1#configure terminal
RT1(config)#interface gigabitEthernet0/1
RT1(config-if)#no shutdown
RT1(config-if)#exit
RT1(config)#interface gigabitEthernet0/1.100
RT1(config-subif)#encapsulation dot1q vlan 100
RT1(config-subif)#ip address 192.168.1.1 255.255.255.0
RT1(config-subif)#no shutdown
RT1(config-subif)#exit
RT1(config)#ip routing
RT1(config)#end
RT1#show running-config
Building configuration
Current configuration : 1013 bytes

!
version 15.1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname RT1
!
!
!
!
!
!
no ip cef
no ipv6 cef
!
!
!
!
license udi pid CISCO2911/K9 sn FTX1524QE2P
!
!
!
!
!
spanning-tree mode pvst
!
!
!
!
!
!
interface GigabitEthernet0/0
no ip address
duplex auto
speed auto
shutdown
!
no ip address
duplex auto
speed auto
!
interface GigabitEthernet0/1.100
encapsulation dot1Q 100
ip address 192.168.1.1 255.255.255.0
!
ip address 192.168.2.1 255.255.255.0
!
ip address 192.168.3.1 255.255.255.0
!
no ip address
duplex auto
speed auto
shutdown
!
interface Vlan1
no ip address
shutdown
!
ip classless
!
ip flow-export version 9
!
!
!
!
!
!
!
line con 0
login
!
line aux 0
!
line vty 0 4
login
line vty 5 15
login
!
!
!
end
RT1#
Configurasi Router juga sudah selesai, sekarang kita test dari PC:
Packet Tracer PC Command Line 1.0

PC>ping 192.168.1.1
Pinging 192.168.1.1 with 32 bytes of data:
Reply from 192.168.1.1: bytes=32 time=20ms TTL=255

Ping statistics for 192.168.1.1:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 20ms, Average = 7ms
PC>ping 192.168.2.1


PC>ping 192.168.2.3


PC>ipconfig
FastEthernet0 Connection:(default port)
Link-local IPv6 Address: FE80::202:16FF:FEB6:DB3E

IP Address.: 192.168.1.3
Subnet Mask: 255.255.255.0
Default Gateway..: 192.168.1.1
PC>
LAB 3.1 : Konfigurasi Router On Stick di Cisco Packet Tracer

Posted on 18 October 2015by Neufarion
Topologi
Tujuan
Pembaca dapat memahami apa itu router on stick.
Pembaca dapat membuat vlan di masing masing switch.
Pembaca dapat menghubungkan switch dan router dengan mode trunk.
Pembaca dapat menghubungkan device vlan di setiap switch dengan router.
Konsep Dasar
Router on stick adalah salah satu jenis konfigurasi router yang mana sebuah interface
physical me-routing traffic antara beberapa VLAN pada network. Router interface
dikonfigurasikan untuk beroperasi sebagai link trunk dan terhubung dengan sebuah port
switch dalam mode trunk. Router menunjukan inter-VLAN routing dengan menerima traffic
VLAN yang telah di konfigurasi mode trunk dari switch dan secara internal me-routing
antar VLAN menggunakan sub-interface.
Konfigurasi
Nah pada konfigurasi router on stick ini kita setting aja perwakilan devicenya, perwakilan
dari setiap vlan masing masing.
SERVER DHCP
PC 0
PC 3
pertama konfig di switch 0 dulu
#SWITCH 0
Kita buat VLAN 1o di Switch 0 dengan mode acces, lalu masukan interface switch 0 yang
terhubung ke Switch 1 dan ubah modenya dengan mode trunk.
int fa0/3
switchport mode access
switchport access vlan 10
int range fa0/1-2
switchport mode trunk
#SWITCH 2
Kita buat vlan 30 di Switch 2 ini dan kita ubah mode interface nya dari mode access ke
trunk yang menuju ke Switch 1.
int fa0/3
int range fa0/1-2
#SWITCH 1
Kita buat vlan 20 di Switch 1, dan ubah modenya dari access ke mode trunk pada switch
ini untuk mengallow port 0/1-4 dan 0/24 agar terhubung ke router, kemudian buat vlan 10
dan 30 agar bisa saling terhubung dari setiap pc berbeda vlan.
int fa0/5
int range fa0/1-4, fa0/24
vlan 10
vlan 30
sekarang kita setting routernya dengan pasang sub interface nya,biar bisa komunikasi
inter vlan dan agar si routernya dapat membaca vlan yang sudah dibuat, dengan perintah
#ROUTER
int fa0/0
no shut
VLAN 10
int fa0/0.10
encapsulation dot1q 10
ip add 192.168.10.1 255.255.255.0
VLAN 20
int fa0/0.20
ip add 192.168.20.1 255.255.255.0
VLAN 30
int fa0/0.30
ip add 192.168.30.1 255.255.255.0
selanjutnya kita tes ping ke gateway tiap vlan, antar pc yang berbeda vlan, dan server
dhcp nya.
1. ping dari PC 0 ke Gateway Vlan 20

2. ping dari PC 3 ke Gateway Vlan 30
3. Ping PC 0 ke PC 3
4. Ping PC 3 ke PC 0
5. ping dari PC 0 ke Server DHCP

Hurayy selesai kan :)
Kesimpulan
jadi router on stick ini merupakan metode yang digunakan untuk menghubungkan antar
vlan secara sederhana, router disini merupakan device yang paling penting karena
berisikan ip gateway dari setiap switch yang saling terhubung satu sama lain dengan
mode trunk, jadi karna pentingnya router ini, jika terjadinya error di router atau router
sedang down maka device yang lain pun akan ikut bermasalah

VLAN Configuration

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

VLAN Configuration

Uploaded by

Copyright:

Available Formats

Konfigurasi VLAN menggunakan Switch dan Router pada Packet Tracer

Masuk ke aplikasi Paket Tracer. Ikuti langkah-langkah berikut ini!

Konfigurasi IP Address pada PC0 (klik PC0>Desktop>IP Configuration)

Konfigurasi IP Address pada PC1 (klik PC1>Desktop>IP Configuration)

Konfigurasi IP Address pada PC3 (klik PC3>Desktop>IP Configuration)

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#interface fastethernet 0/3

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#interface fastethernet 0/4

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#interface fastethernet 0/5

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config)#interface fastethernet 0/1

Switch(config-if)#switchport mode trunk

Router(config)#interface fastethernet 0/0

Router(config-if)#interface fastethernet 0/0.1

Router(config-subif)#ip address 192.168.10.1 255.255.255.0

Router(config-subif)#ip address 192.168.1.1 255.255.255.0

Router(config-subif)#interface fastethernet 0/0.3

Router(config-subif)#ip address 192.168.2.1 255.255.255.0

Ping dari PC0 ke PC1 (sesama VLAN)

Ping dari PC1 ke PC2 (berbeda VLAN)

Konfigurasi VLAN di Cisco Packet Tracer

D. Alat dan Bahan

Pada PC 0 kita masukkan IP :

Pada PC 2 kita masukkan IP :

Pada PC 3 kita masukkan IP :

Pada PC 4 kita masukkan IP :

Pada PC 5 kita masukkan IP :

Pada PC 7 kita masukkan IP :

F. Kesimpulan dan Hasil

Konfigurasi VLAN Trunking Di Cisco Packet Tracer

D. Alat dan Bahan

2. Setelah kita membuat topologinya, langkah selanjutnya kita melakukan konfigurasi

Switch(vlan)#vlan 10 name LAB_1

3. Kemudian lakukan hal yang sama pada Switch 1

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to

- Kita berikan IP pada PC1

- Kita berikan IP pada PC3

G. Kesimpulan dan Hasil

1. Buatlah topologi seperti di atas

Switch>enable (untuk menghidupkan switch)

VLAN Name Status Ports

VLAN Name Status Ports

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to

Router(config-if)#interface fa0/0.10 (membuat sub interface)

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.10, changed state

Router(config-subif)#encapsulation dot1Q 10 (mengencapsulasi sub interface)

%LINK-5-CHANGED: Interface Serial2/0, changed state to down

Router(config-if)#ip add 11.11.11.2 255.255.255.0

1. Buatlah topologi seperti gambar di atas

Switch(config)#vlan 10 (membuat vlan 10)

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to

Switch#show vlan brief (untuk melihat vlan yang sedang berjalan)

VLAN Name Status Ports

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to

6. Coba tes koneksi sesama vlan

PC 0 IP : 192.168.10.3 / Netmask 255.255.255.0 / Gateway 192.168.10.1
