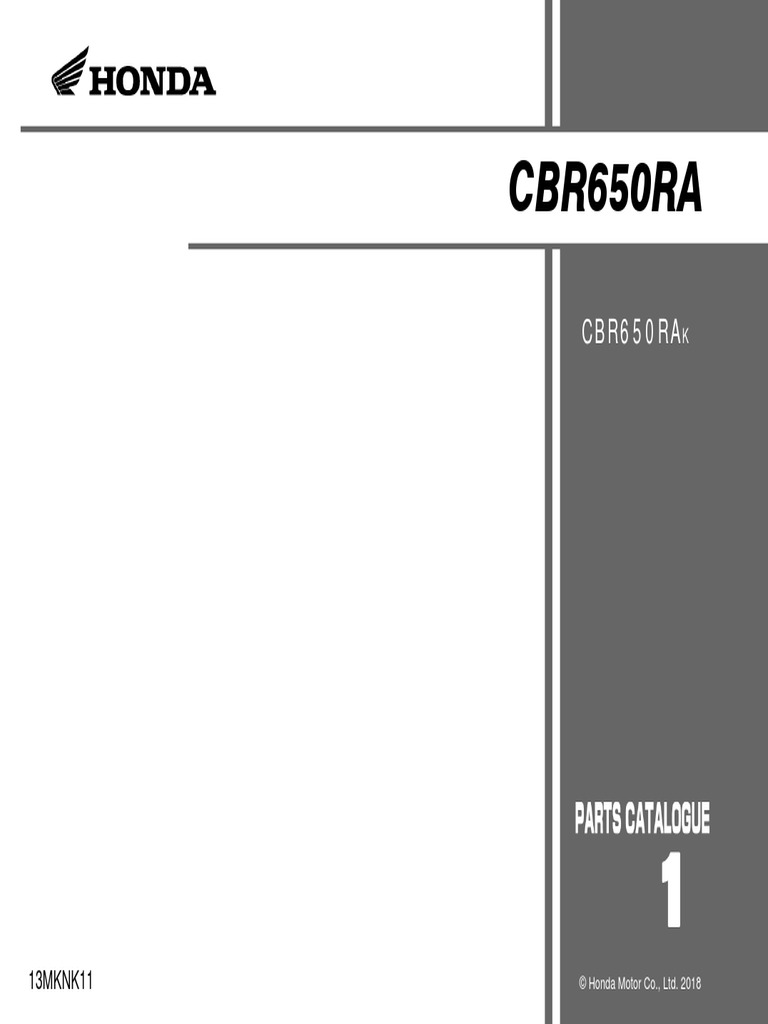

CBR650R

CBR650RA
CBR650RA K
1
13MKNK11 © Honda Motor Co., Ltd. 2018
FOREWORD INDEX 1
ENGINE GROUP 2
FRAME GROUP 3
PART NUMBER INDEX 4
PART NAME INDEX 5

CONTENTS
Instruction for use of parts catalogue Page
Instruction for use of parts catalogue .................................... 1

• This parts catalogue has been created as of December 10,
2018. How to refer to the part information ....................................... 2
1
1
Part catalogue structure ........................................................ 3
• Since this date, the sales practice for repair parts may have been
changed or the parts may have been eliminated (listed for those When the parts were revised................................................. 5
not for sale). Abbreviations used in the parts catalogue............................. 5
Part block and serial number check ...................................... 6
• The modified information is reflected on the latest Electronic Color label attachment position check................................... 6
Parts Catalogue (EPC). 
Also, refer to the parts catalogue news for any change.
Models, parts catalogue codes and applicable serial 
numbers................................................................................ 7
• See the parts catalogue news for any revision that is made after  Color label ............................................................................. 8
December 10, 2018.  Color chart ............................................................................. 9
 Fuel hose, general purpose hoses and vinyl hose .............. 17
• Always specify the part number when ordering a part.  FLAT RATE SERVICE TIME............................................... 21
 Illustrated index ................................................................... 26
• Check the model, type, serial numbers, color, maker, and the
size as needed before ordering a part.  ENGINE GROUP................................................................ 34 2
 FRAME GROUP................................................................. 59 3
• Note that the illustrations (part drawings) can differ from the ac-  PART NO. INDEX.............................................................. 116 4
tual parts in shape.  PART NAME INDEX.......................................................... 121 5
They are given just to help you to refer to the parts.
• When modifications or additions to this parts catalogue are

made, a revised edition will be issued at an appropriate time,
with successively progressing revision numbers on the cov-
er. We recommend obtaining such revisions in order to keep
your parts catalogue up-to-date at all times. To check whether
a parts catalogue revision has been issued, please contact
your Honda distributor.
Initial version issue date

December 10, 2018
Honda Motor Co., Ltd.
1
2018.12.10 E
Reference with “Illustrated index”
How to refer to the part information
Reference with “Part number index”
Reference with “Part name index”
2
2018.12.10 E
Block title Block number
Part catalogue structure
Service item/Flat rate time
Reference number
• Title number marked with the parenthesis or parentheses 1
indicates that it continues from the previous page.
Part number Honda color code
Description
As semblies
• Sections framed with broken lines in the exploded view
drawings are available as complete assemblies. (Their in-
dividual parts can also be obtained.)
Color description
Note
• Notes are shown with the parentheses in the part name
column.
Required quantity
• Reqd. QTY shown in the parenthesis or parentheses indi-
cates the optional part.
• Reqd. QTY marked with “N” indicates the optional part that
should be selected as needed.
• Reqd. QTY indicates the number of the part used in the
block.
Serial number
Parts catalogue code
• When the parts catalogue code column is blank, it indi-
cates that the part is applicable to all codes.
3
2018.12.10 E
• Parts enclosed within a dotted line are covered in a
different block.
1 14 15 17 18 16
• A hollow arrow indicates the block No. for the parts en-
closed within a dotted line .
• A solid arrow indicates the block No. the part in

question is connected to.
17 Replacement Identification Information for
Designated Part No.
18 Location of Replacement Identification Infor-
mation for Designated Part No.
• If an arrow mark is indicated in 18, the part is incompatible
with a different part No.
• Make sure to order the part of the same manufacture, in-
cluding the component part.
• To make an order, indicate the part No., which includes
the symbol displayed on the applicable section of the part
to be replaced.
4
2018.12.10 E
When the parts were revised Abbreviations used in the parts catalogue
1
Be sure to check the
serial number!!
RIGHT is
abbreviated “L.” stands
as “R.” for LEFT
* “L.” or “R.” in the description of a part stands for the LEFT hand
side or the RIGHT hand side. Determine the left or right as if you
were in the motorcycle seat.
• The following abbreviations are used in this parts catalogue.

A ........... Ampere L. ............Left
ABS ....... Anti-lock brake L (100L) .Link (100 Links)
system L.E.D. .....Light emitted diode
A.C. ....... Alternating current MM .........Millimeter
The number has been When shown at the left side, When shown at the right side, A.M. ...... Attaching mark MPH .......Miles per hour
used from the initial model it is applicable to the models it is applicable to the models
without revision. o f N o . 1 0 0 8 0 0 1 a n d t h e up to No.1008000. ASSY. .... Assembly R. ...........Right
subsequent numbers. C.D.I. ..... Capacitive discharge RR. .........Rear
• The parts listed with "###" at the end of the parts name have limited supply period ignition STD. .......Standard
(parts not for sale).
COMP. ... Complete T (22T) ...Tooth (22 Teeth)
CP. ........ Candle power TCS ........Traction control
D.C. ....... Direct current system
EX. ........ Exhaust T.M. ........Transcript mark
FR. ........ Front V ............Volt
G ........... Gram W ...........Watt
HEX. ..... Hexagonal WL .........With labelling
IN. ......... Inlet WOL .......Without labelling
KPH ...... Kilometers per hour
5
2018.12.10 E
Part block and serial number check Color label attachment position check
1 Engine parts Throttle body Frame parts

Part block parts Colored parts
E-1~ E-23 F-1~
Required Engine serial Throttle body Frame serial Color label

serial number serial number number
number
Check
point 1 2 3 4
3
4
2 -
1
2-
6
2018.12.10 E
Models, parts catalogue codes and applicable serial numbers
1
Models, parts catalogue codes and applicable serial Nos. given in this parts catalogue can be identified as follows.
Parts with parts catalogue codes are exclusive for models destined for countries designated.
If no area codes are listed, parts are for common use.
Area Applicable engine Applicable frame Applicable throttle body
Model Type
code serial No. serial No. identification No.
2ED European direct sales RH01E-2100001~ MLHRH01A*K5000001~
2FO Taiwan RH01E-2100001~ MLHRH019*K5000001~ GQ8KA A
2KO Korea RH01E-2100001~ MLHRH01K*K5000001~
2MA Malaysia RH01E-2100001~ MLHRH019*K5000001~

GQ8KB A
2U Australia RH01E-2100001~ MLHRH01U*K5000001~
3ED
European direct sales RH01E-2100001~ MLHRH01B*K5000001~
(*1)
CBR650RAK
4ED
European direct sales RH01E-2100001~ MLHRH01B*K5000001~
(*1)
ED European direct sales RH01E-2100001~ MLHRH01A*K5000001~ GQ8KA A
FO Taiwan RH01E-2100001~ MLHRH019*K5000001~
KO Korea RH01E-2100001~ MLHRH01K*K5000001~
MA Malaysia RH01E-2100001~ MLHRH019*K5000001~

GQ8KB A
U Australia RH01E-2100001~ MLHRH01U*K5000001~
(*1)35kW type
* Of carburetor/throttle body identification numbers, only the portions underlined in the example below are used for registration.
GQ 8KA KC
7
2018.12.10 E
Color label
1 • When ordering parts, check the model name, main color, and code by observing the “COLOR LABEL” on the vehicle.
• When ordering a colored part, use the color chart in the instruction for use of parts catalogue.
VFR800FIW
R-157
R157
8
2018.12.10 E
Color chart
• When ordering a colored part, refer to the chart below and use a part number consisting of the relevant basic part number to which has been
added a part color code.
1
CBR650RA (CBR650RAK)…………2ED,2KO,2U,4ED
MODEL CBR650RAK
Grand prix
COLOR
red Applicable model
Applicable
CODE R-380 block Ref.No.
No.
Initial Final
No. Name of colored parts Basic part No. R380 applicable applicable
model model
1 BODY SET, FRAME 50010-MKN-D10 ZA F-39 1
2 BRACKET B, L. ENGINE HANGER 50212-MKN-D50 ZA F-39 3
3 BRACKET B, R. ENGINE HANGER 50211-MKN-D50 ZA F-39 2
4 COVER ASSY., FUEL TANK FR. 17570-MKN-D30 ZA F-21 17
5 COVER SET, RR. FENDER STAY 80150-MKN-D50 ZA F-34 13
6 COWL ASSY., R. UNDER 64275-MKN-D30 ZA F-46 5
7 COWL SET A, L. MIDDLE 64220-MKN-D30 ZA F-45 4
8 COWL SET A, L. RR. 77240-MKN-D30 ZA F-23 17
9 COWL SET A, R. MIDDLE 64210-MKN-D30 ZA F-45 3
10 COWL SET A, R. RR. 77230-MKN-D30 ZA F-23 13
11 COWL SET, FR. UPPER 64110-MKN-D30 ZA F-43 2
12 COWL SET, L. UNDER 64300-MKN-D10 ZA F-46 6
13 FENDER SET, FR. 61110-MKN-D50 ZB F-10 3
14 MARK, ABS 86611-MGZ-D10 ZC F-50-1 13
15 MARK, HONDA 86101-MJE-D00 ZA F-50-1 3
16 MARK, HONDA 86102-MKN-D50 ZA F-50-1 4
17 MARK, L. 86104-MKN-D10 ZB F-50-1 6
18 MARK, L. WING 86202-MKN-D50 ZA F-50-1 12
19 MARK, R. 86103-MKN-D10 ZB F-50-1 5
9
2018.12.10 E
CBR650RA (CBR650RAK)…………2ED,2KO,2U,4ED
MODEL CBR650RAK
1 COLOR
Grand prix
Applicable
No.
Initial Final
model model
20 MARK, R. WING 86201-MKN-D50 ZA F-50-1 11
21 SEAT ASSY., MAIN 77100-MKN-D51 ZB F-23 4
22 SEAT ASSY., PILLION 77300-MKN-D51 ZB F-23 18
23 STRIPE A, R. UNDER COWL 86645-MKN-D30 ZA F-50-1 17
24 STRIPE B, L. MIDDLE COWL A 86648-MKN-D30 ZA F-50-1 20
25 STRIPE B, R. MIDDLE COWL A 86647-MKN-D30 ZA F-50-1 19
26 STRIPE B, R. UNDER COWL 86646-MKN-D30 ZA F-50-1 18
27 STRIPE KIT, L. WHEEL 42880-MKN-D30 ZA F-50-1 2
28 STRIPE KIT, R. WHEEL 42870-MKN-D30 ZA F-50-1 1
29 STRIPE, FR. UPPER COWL 86643-MKN-D30 ZA F-50-1 16
30 STRIPE, L. FUEL TANK 86172-MKN-D30 ZA F-50-1 8
31 STRIPE, L. FUEL TANK FR. COVER 86174-MKN-D30 ZA F-50-1 10
32 STRIPE, L. MIDDLE COWL A 86642-MKN-D30 ZA F-50-1 15
33 STRIPE, L. RR. COWL A 86772-MKN-D30 ZA F-50-1 22
34 STRIPE, R. FUEL TANK 86171-MKN-D30 ZA F-50-1 7
35 STRIPE, R. FUEL TANK FR. COVER 86173-MKN-D30 ZA F-50-1 9
36 STRIPE, R. MIDDLE COWL A 86641-MKN-D30 ZA F-50-1 14
37 STRIPE, R. RR. COWL A 86771-MKN-D30 ZA F-50-1 21
38 TANK ASSY., FUEL 17500-MKN-D30 ZA F-21 7
39 TRIM, FUEL TANK 17516-KCZ-000 ZB F-21 8
40 WHEEL SUB ASSY., FR. 44650-MKN-D30 ZA F-14-40 7
41 WHEEL SUB ASSY., RR. 42650-MKN-D30 ZA F-19-40 10
42 WINDSCREEN SET 67110-MKN-D10 ZA F-43 9
10
2018.12.10 E
CBR650RA (CBR650RAK)…………2FO,2MA
MODEL CBR650RAK
COLOR
Grand prix
1
Applicable
No.
Initial Final
model model
11 COWL SET, FR. UPPER 64110-MKN-D30 ZA F-43 2
12 COWL SET, L. UNDER 64300-MKN-D10 ZA F-46 6
13 FENDER SET, FR. 61110-MKN-D50 ZB F-10 3
14 MARK, ABS 86611-MGZ-D10 ZC F-50-1 13
15 MARK, HONDA 86101-MJE-D00 ZA F-50-1 3
16 MARK, HONDA 86102-MKN-D50 ZA F-50-1 4
17 MARK, L. 86104-MKN-D10 ZB F-50-1 6
18 MARK, L. WING 86202-MKN-D50 ZA F-50-1 12
19 MARK, R. 86103-MKN-D10 ZB F-50-1 5
20 MARK, R. WING 86201-MKN-D50 ZA F-50-1 11
23 STRIPE A, R. UNDER COWL 86645-MKN-D30 ZA F-50-1 17
11
2018.12.10 E
CBR650RA (CBR650RAK)…………2FO,2MA
MODEL CBR650RAK
1 COLOR
Grand prix
Applicable
No.
Initial Final
model model
24 STRIPE B, L. MIDDLE COWL A 86648-MKN-D30 ZA F-50-1 20
25 STRIPE B, R. MIDDLE COWL A 86647-MKN-D30 ZA F-50-1 19
26 STRIPE B, R. UNDER COWL 86646-MKN-D30 ZA F-50-1 18
27 STRIPE KIT, L. WHEEL 42880-MKN-D30 ZA F-50-1 2
28 STRIPE KIT, R. WHEEL 42870-MKN-D30 ZA F-50-1 1
29 STRIPE, FR. UPPER COWL 86643-MKN-D30 ZA F-50-1 16
30 STRIPE, L. FUEL TANK 86172-MKN-D30 ZA F-50-1 8
31 STRIPE, L. FUEL TANK FR. COVER 86174-MKN-D30 ZA F-50-1 10
32 STRIPE, L. MIDDLE COWL A 86642-MKN-D30 ZA F-50-1 15
33 STRIPE, L. RR. COWL A 86772-MKN-D30 ZA F-50-1 22
34 STRIPE, R. FUEL TANK 86171-MKN-D30 ZA F-50-1 7
35 STRIPE, R. FUEL TANK FR. COVER 86173-MKN-D30 ZA F-50-1 9
36 STRIPE, R. MIDDLE COWL A 86641-MKN-D30 ZA F-50-1 14
37 STRIPE, R. RR. COWL A 86771-MKN-D30 ZA F-50-1 21
38 TANK ASSY., FUEL 17500-MKN-D30 ZA F-21 7
40 WHEEL SUB ASSY., FR. 44650-MKN-D30 ZA F-14-40 7
41 WHEEL SUB ASSY., RR. 42650-MKN-D30 ZA F-19-40 10
12
2018.12.10 E
CBR650RA (CBR650RAK)…………3ED,ED,KO,U
MODEL CBR650RAK
COLOR
Mat
gunpowder
Applicable model
1
black metallic Applicable
CODE NH-436M block Ref.No.
No.
Initial Final
No. Name of colored parts Basic part No. NH436 applicable applicable
model model
11 COWL SET B, L. MIDDLE 64240-MKN-D10 ZA F-45 7
12 COWL SET B, R. MIDDLE 64230-MKN-D10 ZA F-45 5
13 COWL SET, FR. LOWER 64190-MKN-D10 ZA F-45 1
14 COWL SET, L. UNDER 64300-MKN-D10 ZB F-46 6
15 COWL, FR. UPPER 64111-MKN-D10 ZC F-43 3
16 FENDER SET, FR. 61110-MKN-D50 ZC F-10 3
17 MARK, ABS 86611-MGZ-D10 ZA F-50 11
18 MARK, HONDA 86101-MJE-D00 ZA F-50 1
19 MARK, HONDA 86102-MKN-D50 ZA F-50 2
20 MARK, L. 86104-MKN-D10 ZC F-50 4
21 MARK, L. WING 86202-MKN-D50 ZB F-50 10
22 MARK, MIDDLE COWL A 86641-MKN-D10 ZB F-50 12
23 MARK, R. 86103-MKN-D10 ZC F-50 3
13
2018.12.10 E
CBR650RA (CBR650RAK)…………3ED,ED,KO,U
MODEL CBR650RAK
1 COLOR
Mat
gunpowder
Applicable model
No.
Initial Final
model model
24 MARK, R. WING 86201-MKN-D50 ZB F-50 9
27 STRIPE A, L. MIDDLE COWL B 86644-MKN-D10 ZB F-50 14
28 STRIPE A, R. MIDDLE COWL B 86643-MKN-D10 ZB F-50 13
29 STRIPE B, L. MIDDLE COWL B 86646-MKN-D10 ZB F-50 16
30 STRIPE B, R. MIDDLE COWL B 86645-MKN-D10 ZB F-50 15
31 STRIPE, L. FR. LOWER COWL 86648-MKN-D10 ZB F-50 18
32 STRIPE, L. FUEL TANK 86172-MKN-D10 ZB F-50 6
33 STRIPE, L. FUEL TANK FR. COVER 86174-MKN-D10 ZB F-50 8
34 STRIPE, L. RR. COWL A 86772-MKN-D10 ZB F-50 20
35 STRIPE, R. FR. LOWER COWL 86647-MKN-D10 ZB F-50 17
36 STRIPE, R. FUEL TANK 86171-MKN-D10 ZB F-50 5
37 STRIPE, R. FUEL TANK FR. COVER 86173-MKN-D10 ZB F-50 7
38 STRIPE, R. RR. COWL A 86771-MKN-D10 ZB F-50 19
39 TANK ASSY., FUEL 17500-MKN-D10 ZB F-21 7
41 WHEEL SUB ASSY., FR. 44650-MKN-D50 ZB F-14-40 8
42 WHEEL SUB ASSY., RR. 42650-MKN-D50 ZB F-19-40 11
14
2018.12.10 E
CBR650RA (CBR650RAK)…………FO,MA
MODEL CBR650RAK
COLOR
Mat
gunpowder
Applicable model
1
No.
Initial Final
model model
11 COWL SET B, L. MIDDLE 64240-MKN-D10 ZA F-45 7
12 COWL SET B, R. MIDDLE 64230-MKN-D10 ZA F-45 5
13 COWL SET, FR. LOWER 64190-MKN-D10 ZA F-45 1
14 COWL SET, L. UNDER 64300-MKN-D10 ZB F-46 6
15 COWL, FR. UPPER 64111-MKN-D10 ZC F-43 3
16 FENDER SET, FR. 61110-MKN-D50 ZC F-10 3
17 MARK, ABS 86611-MGZ-D10 ZA F-50 11
18 MARK, HONDA 86101-MJE-D00 ZA F-50 1
19 MARK, HONDA 86102-MKN-D50 ZA F-50 2
20 MARK, L. 86104-MKN-D10 ZC F-50 4
21 MARK, L. WING 86202-MKN-D50 ZB F-50 10
22 MARK, MIDDLE COWL A 86641-MKN-D10 ZB F-50 12
23 MARK, R. 86103-MKN-D10 ZC F-50 3
15
2018.12.10 E
CBR650RA (CBR650RAK)…………FO,MA
MODEL CBR650RAK
1 COLOR
Mat
gunpowder
Applicable model
No.
Initial Final
model model
24 MARK, R. WING 86201-MKN-D50 ZB F-50 9
27 STRIPE A, L. MIDDLE COWL B 86644-MKN-D10 ZB F-50 14
28 STRIPE A, R. MIDDLE COWL B 86643-MKN-D10 ZB F-50 13
29 STRIPE B, L. MIDDLE COWL B 86646-MKN-D10 ZB F-50 16
30 STRIPE B, R. MIDDLE COWL B 86645-MKN-D10 ZB F-50 15
31 STRIPE, L. FR. LOWER COWL 86648-MKN-D10 ZB F-50 18
32 STRIPE, L. FUEL TANK 86172-MKN-D10 ZB F-50 6
33 STRIPE, L. FUEL TANK FR. COVER 86174-MKN-D10 ZB F-50 8
34 STRIPE, L. RR. COWL A 86772-MKN-D10 ZB F-50 20
35 STRIPE, R. FR. LOWER COWL 86647-MKN-D10 ZB F-50 17
36 STRIPE, R. FUEL TANK 86171-MKN-D10 ZB F-50 5
37 STRIPE, R. FUEL TANK FR. COVER 86173-MKN-D10 ZB F-50 7
38 STRIPE, R. RR. COWL A 86771-MKN-D10 ZB F-50 19
39 TANK ASSY., FUEL 17500-MKN-D10 ZB F-21 7
41 WHEEL SUB ASSY., FR. 44650-MKN-D50 ZB F-14-40 8
42 WHEEL SUB ASSY., RR. 42650-MKN-D50 ZB F-19-40 11
16
2018.12.10 E
Fuel hose, general purpose hoses and vinyl hose
• The standard part fuel hose, general purpose hose and vinyl hose may be substituted by the coiled bulk part.
• When ordering the standard part fuel hose, general purpose hose and vinyl hose use the bulk part number written in the parts catalogue in brackets ( ) underneath the part
1
name, or use the catalogue below.
(The bulk part standard length is 1 m, however, those displayed in the catalogue < > are available in 3 m and 8 m lengths.)
• When exchanging the hose, cut and use at the specified length as mentioned in the part name.
(For the method of cutting the bulk part, and method of filling out orders etc., please refer to the service manual and the instructions issued with the bulk part.)
• The list below is a catalogue of the standard part numbers and bulk part numbers. Note that those numbers are applicable to the listed replacement parts only.
Fuel hoses/Tubes Fuel hoses/Tubes

Bulk part Bulk part
Standard part No. Bulk part No. Inner Standard part No. Bulk part No. Inner
Length Length
diameter (m) diameter (m)
(mm) (mm)
95001-30xxx-2x 95001-30001-20M 3.0 1 95001-55001-60M 1
95001-30xxx-3x 95001-30001-30M 3.0 1 95001-55xxx-3x <95001-55003-60M> 5.5 3
<95001-55008-60M> 8
95001-30xxx-4x 95001-30001-40M 3.0 1
95001-55001-60M 1
95001-35001-50M 1 95001-55xxx-4x <95001-55003-60M> 5.5 3
95001-35xxx-2x 3.5
<95001-35003-50M> 3 <95001-55008-60M> 8
95001-35xxx-3x 95001-35001-60M 3.5 1 95001-55001-50M 1
<95001-35003-60M> 3 95001-55xxx-5x <95001-55003-50M> 5.5 3
95001-35001-60M 1 <95001-55008-50M> 8
95001-35xxx-4x 3.5
<95001-35003-60M> 3 95001-55001-60M 1
95001-35001-50M 1 95001-55xxx-6x <95001-55003-60M> 5.5 3
95001-35xxx-5x 3.5 <95001-55008-60M> 8
<95001-35003-50M> 3
95001-35001-60M 1 95001-75001-50M 1
95001-35xxx-6x 3.5 95001-75xxx-2x <95001-75003-50M> 7.5 3
<95001-35003-60M> 3
95001-45001-50M 1 95001-75001-60M 1
95001-45xxx-2x 4.5 95001-75xxx-3x <95001-75003-60M> 7.5 3
<95001-45003-50M> 3
<95001-75008-60M> 8
95001-45001-60M 1
95001-45xxx-3x <95001-45003-60M> 4.5 3 95001-75001-60M 1
<95001-45008-60M> 8 95001-75xxx-4x <95001-75003-60M> 7.5 3
<95001-75008-60M> 8
95001-45001-60M 1
95001-45xxx-4x <95001-45003-60M> 4.5 3 95001-75xxx-5x 95001-75001-50M 7.5 1
<95001-45008-60M> 8 <95001-75003-50M> 3
95001-45001-50M 1 95001-75001-60M 1
95001-45xxx-5x 4.5 95001-75xxx-6x <95001-75003-60M> 7.5 3
<95001-45003-50M> 3
<95001-75008-60M> 8
95001-45001-60M 1
95001-45xxx-6x <95001-45003-60M> 4.5 3 95001-80xxx-2x 95001-80001-50M 8.0 1
<95001-45008-60M> 8 95001-80xxx-3x 95001-80001-60M 8.0 1
95001-55001-50M 1 95001-80xxx-4x 95001-80001-60M 8.0 1
95001-55xxx-2x <95001-55003-50M> 5.5 3
<95001-55008-50M> 8 95001-80xxx-5x 95001-80001-50M 8.0 1
95001-80xxx-6x 95001-80001-60M 8.0 1
17
2018.12.10 E
Vinyl tube Vinyl tube Vinyl tube
Bulk part Bulk part Bulk part
1
Standard part Inner Outer Standard part Inner Outer Standard part Inner Outer
Bulk part No. Length Bulk part No. Length Bulk part No. Length
No. diameter dia-meter No. diameter dia-meter No. diameter dia-meter
(m) (m) (m)
(mm) (mm) (mm) (mm) (mm) (mm)
95003-01001-60M 1 95003-14001-10M 1 95003-36001-10M 1
95003-01xxx-3x <95003-01003-60M> 2.9 6.8 95003-14xxx-1x <95003-14003-10M> 6.0 9.0
3 3 95003-36xxx-1x <95003-36003-10M> 11.0 13.0 3
<95003-36008-10M> 8
95003-01001-60M 1 95003-14001-10M 1
95003-01xxx-60 <95003-01003-60M> 2.9 6.8 95003-14xxx-20 <95003-14003-10M> 6.0 9.0
3 3 95003-36001-10M 1
95003-36xxx-20 <95003-36003-10M> 11.0 13.0 3
95003-03001-60M 1 95003-14001-60M 1 <95003-36008-10M> 8
95003-03xxx-3x <95003-03003-60M> 3.0 6.0 95003-14xxx-3x <95003-14003-60M> 6.0 9.0
3 3
95003-37001-60M 1
95003-03001-60M 1 95003-17001-10M 1 95003-37xxx-3x 95003-37003-60M> 11.0 15.0
95003-03xxx-60 <95003-03003-60M> 3.0 6.0 95003-17xxx-1x <95003-17003-10M> 7.0 9.0 3
3 3
95003-37001-60M 1
95003-05001-60M 1 95003-19001-10M 1 95003-37xxx-60 <95003-37003-60M> 11.0 15.0 3
95003-05xxx-3x <95003-05003-60M> 3.5 6.5 3 95003-19xxx-1x <95003-19003-10M> 7.0 11.0 3
<95003-05008-60M> 8 <95003-19008-10M> 8 95003-38001-10M
95003-38xxx-1x <95003-38003-10M> 12.0 13.0 1
3
95003-05001-60M 1 95003-19001-10M 1
95003-05xxx-60 <95003-05003-60M> 3.5 6.5 3 95003-19xxx-20 <95003-19003-10M> 7.0 11.0 3 95003-38001-10M 1
95003-38xxx-20 <95003-38003-10M> 12.0 13.0
<95003-05008-60M> 8 <95003-19008-10M> 8 3
95003-07001-10M 1 95003-19001-60M 1 95003-39001-10M
95003-39xxx-1x <95003-39003-10M> 12.0 14.0 1
95003-07xxx-1x <95003-07003-10M> 4.0 7.0 3 95003-19xxx-3x <95003-19003-60M> 7.0 11.0 3 3
<95003-07008-10M> 8 <95003-19008-60M> 8
95003-39001-10M 1
95003-39xxx-20 <95003-39003-10M> 12.0 14.0
95003-07001-10M 1 95003-19001-60M 1 3
95003-07xxx-20 <95003-07003-10M> 4.0 7.0 3 95003-19xxx-60 <95003-19003-60M> 7.0 11.0 3
<95003-07008-10M> 8 <95003-19008-60M> 8 95003-40001-10M 1
95003-40xxx-20 <95003-40003-10M> 12.0 16.0 3
95003-07001-60M 1 95003-21001-10M 1
95003-21xxx-1x <95003-21003-10M> 8.0 9.0 95003-40001-60M 1
95003-07xxx-3x <95003-07003-60M> 4.0 7.0 3 3 95003-40xxx-3x <95003-40003-60M> 12.0 16.0
<95003-07008-60M> 8 3
95003-21001-10M 1
95003-21xxx-20 <95003-21003-10M> 8.0 9.0 95003-40001-60M 1
95003-07001-60M 1 3 95003-40xxx-60 <95003-40003-60M> 12.0 16.0
95003-07xxx-60 <95003-07003-60M> 4.0 7.0 3 3
<95003-07008-60M> 8 95003-23001-10M 1
95003-23xxx-1x <95003-23003-10M> 8.0 12.0 95003-43001-10M 1
3
95003-07001-70M 1 95003-43xxx-1x <95003-43003-10M> 13.0 15.0 3
95003-07xxx-7x <95003-07003-70M> 4.0 7.0 3 95003-23001-10M 1 <95003-43008-10M> 8
95003-23xxx-20 <95003-23003-10M> 8.0 12.0
<95003-07008-70M> 8 3
95003-43001-10M 1
95003-08001-10M 1 95003-23001-60M 1 95003-43xxx-20 <95003-43003-10M> 13.0 15.0 3
95003-08xxx-1x <95003-08003-10M> 4.5 6.5 3 95003-23xxx-3x <95003-23003-60M> 8.0 12.0 3 <95003-43008-10M> 8
<95003-08008-10M> 8 <95003-23008-60M> 8
95003-45001-10M 1
95003-09001-60M 1 95003-23001-60M 1 95003-45xxx-1x <95003-45003-10M> 14.0 18.0 3
95003-09xxx-3x <95003-09003-60M> 4.5 8.0 95003-23xxx-60 <95003-23003-60M> 8.0 12.0 3 <95003-45008-10M> 8
3
<95003-23008-60M> 8
95003-09001-60M 1 95003-45001-10M 1
95003-09xxx-60 <95003-09003-60M> 4.5 8.0 95003-25001-10M 1 95003-45xxx-20 <95003-45003-10M> 14.0 18.0 3
3 95003-25xxx-1x <95003-25003-10M> 9.0 11.0 3 <95003-45008-10M> 8
95003-10001-10M 1
95003-10xxx-1x <95003-10003-10M> 5.0 8.0 95003-25001-10M 1 95003-50001-10M 1
3 95003-25xxx-20 <95003-25003-10M> 9.0 11.0 95003-50xxx-1x <95003-50003-10M> 16.0 19.0
3 3
95003-10001-10M 1
95003-10xxx-20 <95003-10003-10M> 5.0 8.0 95003-25001-60M 1 95003-50001-10M 1
3 95003-25xxx-3x <95003-25003-60M> 9.0 11.0 95003-50xxx-20 <95003-50003-10M> 16.0 19.0
3 3
95003-10001-60M 1
95003-10xxx-3x <95003-10003-60M> 5.0 8.0 95003-25001-70M 1 95003-50001-60M 1
3 95003-25xxx-7x <95003-25003-70M> 9.0 11.0 95003-50xxx-3x <95003-50003-60M> 16.0 19.0
3 3
95003-10001-60M 1
95003-10xxx-60 <95003-10003-60M> 5.0 8.0 95003-27001-10M 1 95003-55001-10M 1
3 95003-27xxx-1x <95003-27003-10M> 9.0 13.0 95003-55xxx-1x <95003-55003-10M> 17.5 20.5
3 3
95003-11001-60M 1
95003-11xxx-3x <95003-11003-60M> 5.0 9.0 3 95003-27001-10M 1 95003-55001-10M 1
95003-27xxx-20 <95003-27003-10M> 9.0 13.0 95003-55xxx-20 <95003-55003-10M> 17.5 20.5
<95003-11008-60M> 8 3 3
95003-11001-60M 1 95003-27001-60M 1 95003-60001-10M 1

95003-27xxx-3x <95003-27003-60M> 9.0 13.0 95003-60xxx-1x <95003-60003-10M> 22.0 27.0
95003-11xxx-60 <95003-11003-60M> 5.0 9.0 3 3 3
<95003-11008-60M> 8 95003-27001-60M 1 95003-60001-10M 1
95003-27xxx-60 <95003-27003-60M> 9.0 13.0 95003-60xxx-20 <95003-60003-10M> 22.0 27.0
95003-12001-10M 1 3 3
95003-12xxx-1x <95003-12003-10M> 5.0 7.0 3 95003-33001-10M 1 95003-60001-60M 1
<95003-12008-10M> 8 95003-33xxx-1x <95003-33003-10M> 10.0 14.0 95003-60xxx-3x <95003-60003-60M> 22.0 27.0
3 3
95003-12001-10M 1 95003-33001-10M 1 95003-60001-60M 1
95003-12xxx-20 <95003-12003-10M> 5.0 7.0 3 95003-33xxx-20 <95003-33003-10M> 10.0 14.0 95003-60xxx-60 <95003-60003-60M> 22.0 27.0
3 3
<95003-12008-10M> 8
18
2018.12.10 E
General purpose hoses General purpose hoses
1
Bulk part Bulk part
Standard part No. Bulk part No. Inner Length Standard part No. Bulk part No. Inner Length
diameter diameter
(mm) (m) (mm) (m)
95005-11xxx-3x 95005-11001-30M 11.0 1 95005-45001-10M 1

95005-11xxx-5x 95005-11001-50M 11.0 1 95005-45xxx-4x <95005-45003-10M> 4.5 3
<95005-45008-10M> 8
95005-12001-10M 1
95005-12xxx-1x <95005-12003-10M> 12.0 3 95005-45xxx-5x 95005-45001-50M 4.5 1
95005-12xxx-2x 95005-12001-20M 12.0 1 95005-50xxx-3x 95005-50001-30M 5.0 1
<95005-50003-30M> 3
95005-12xxx-3x 95005-12001-30M 12.0 1
95005-50xxx-5x 95005-50001-50M 5.0 1
95005-12xxx-5x 95005-12001-50M 12.0 1
95005-55001-10M 1
95005-14xxx-1x 95005-14001-10M 14.0 1 95005-55xxx-1x <95005-55003-10M> 5.3 3
95005-14001-20M 1 <95005-55008-10M> 8
95005-14xxx-2x 14.0
<95005-14003-20M> 3 95005-55001-20M 1
95005-55xxx-2x 5.3
95005-14xxx-3x 95005-14001-30M 14.0 1 <95005-55003-20M> 3
95005-14xxx-5x 95005-14001-50M 14.0 1 95005-55001-10M 1
95005-55xxx-4x <95005-55003-10M> 5.3 3
95005-17xxx-1x 95005-17001-10M 17.0 1 <95005-55008-10M> 8
95005-17xxx-2x 95005-17001-20M 17.0 1 95005-65001-10M 1
95005-65xxx-1x <95005-65003-10M> 6.5 3
95005-17xxx-3x 95005-17001-30M 17.0 1
95005-17xxx-5x 95005-17001-50M 17.0 1 95005-65xxx-2x 95005-65001-20M 6.5 1
95005-30xxx-3x 95005-30001-30M 3.0 1 95005-70xxx-3x 95005-70001-30M 7.0 1
<95005-70003-30M> 3
95005-30xxx-5x 95005-30001-50M 3.0 1
95005-70xxx-5x 95005-70001-50M 7.0 1
95005-35001-10M 1
95005-35xxx-1x <95005-35003-10M> 3.5 3 95005-75001-10M 1
95005-75xxx-1x 7.3
<95005-35008-10M> 8 <95005-75003-10M> 3
95005-35xxx-2x 95005-35001-20M 3.5 1 95005-75xxx-2x 95005-75001-20M 7.3 1
95005-35xxx-3x 95005-35001-30M 3.5 1 95005-80001-10M 1
95005-80xxx-1x <95005-80003-10M> 8.0 3
95005-35001-10M 1
95005-35xxx-4x <95005-35003-10M> 3.5 3 95005-80xxx-2x 95005-80001-20M 8.0 1
<95005-35008-10M> 8 95005-80xxx-3x 95005-80001-30M 8.0 1
95005-35xxx-5x 95005-35001-50M 3.5 1 95005-80xxx-5x 95005-80001-50M 8.0 1
95005-45001-10M 1 95005-91xxx-3x 95005-91001-30M 12.0 1
95005-45xxx-1x <95005-45003-10M> 4.5 3
<95005-45008-10M> 8 95005-91xxx-5x 95005-91001-50M 12.0 1
95005-45xxx-2x 95005-45001-20M 4.5 1 95005-92xxx-3x 95005-92001-30M 12.0 1
95005-45xxx-3x 95005-45001-30M 4.5 1 95005-92xxx-5x 95005-92001-50M 12.0 1
NOTE: X is displayed to represent the omitted numerals and letters of the
roman alphabet.
CAUTION: It is DANGEROUS to confuse the fuel hose with the general purpose hose or vinyl hose.
Never use a general purpose hose or vinyl hose in place of a fuel hose or vice versa. Always use the correct bulk part in the parts catalogue, according
to the service manual or the instructions issued with the bulk part.
19
2018.12.10 E
• Bulk part number of fuel hose, general purpose hose and vinyl hose.
1
(Example)
95001-75001-50M
Bulk part number: Refers to the bulk part.
Marking code (hose type): (fuel hose and general purpose hose)
Change code (for added hose): (Vinyl hose)
• Indicates number mark or change sequence, however, the code for the bulk part must be strictly
0 (zero).
Types of code:
• Fuel hose 2: Red outside braid • Vinyl hose 1: Clear • General hose 1: Ash gray
(3 mm inside dia. only) 2: Black 2: Ash gray
5: Black inside braid 3: Light red 3: Black
3: Red (3 mm inside dia. only) 6: Light red 5: Black
4: Ash gray with red stripe 7: Pale black
(3 mm inside dia. only)
6: Black
Lengths: 001: 1 m (standard)
003: 3 m
008: 8 m
I.D code: (fuel hose and general purpose hose)

30: 3.0 mm 11: 11 mm
35: 3.5 mm 91: 12 mm (outside dia. 15) mm
55: 5.3 mm, 5.5 mm 14: 14 mm
65: 6.5 mm 17: 17 mm
70: 7.0 mm
75: 7.3 mm, 7.5 mm
80: 8.0 mm
ID./OD. code: (vinyl hose)

01: ID. 2.9, OD. 6.8 mm 14: ID. 6.0, OD. 9.0 mm 37: ID. 11.0, OD. 15.0 mm
Hose type: 1: Fuel hose

3: Vinyl hose
5: General hose
20
2018.12.10 E
Editorial style
FLAT RATE SERVICE TIME
The service items shown in the text are listed with the exchange
work time for the repair sales parts as the subject. Other
Flat rate service time (FRT) means the standard time required to
service a MC, which is listed in this manual to help the dealers
representative service items not using repair parts (removal/
installation, adjustment, inspection/measuring, and other work) are
1
control the actual working process and calculate the service charge listed collectively in the list in the preface, classified according to the
by using it as a guide. work.
FRT setting system FRT setting standard

• Decimal system (in unit of 0.1) is adopted to set FRT as it is
Net service time
convenient to calculate the wage.
Removal, Disassembly/reassembly, Installation Example: (0.1) 6 minutes, (0.2) 12 minutes
Inspection, Measurement, Adjustment, Confirmation [Labor cost per hour] x [FRT] = [Wage]
• FRT is set with a hand tool.
Diagnosis/troubleshooting (Electric system)
• Service items and FRT can be subject to change depending on
Completion inspection development of tools and service equipment and improvement in
service procedure.
Float time
Preparation
(Process check, Confirmation arrangement for
necessary tools)
Related work (Transfer of vehicles)
* Float time is set by multiplying the net service time by a given
coefficient.
21
2018.12.10 E
Work procedure Service item whose FRT is not presented
• As the work procedure is set with the work time according to the • Accessories and service parts that are not listed to use in this
method in the separate Service Manual, refer to this Manual as manual.
1 required.
• Work methods permitting servicing in the shortest time still
• Locations with little aging deterioration or breakage during normal
use.
permitting assurance of safe work and product warranty are used • Service work that can be finished by one touch.
for the setting of service items not listed in the Service Manual.
• Service work that is seldom done (i.e. extremely small causes of
• Work basically is to be performed by one person, and when two or trouble and service frequency).
more people are required, setting is done as the total time for the
number of people. * When FRT is not presented, please calculate wages based on ap-
• The set value for the technological level of the workers uses a propriate actual work time
person with three years of experience in the repair of Honda
vehicles as the standard. Operation not included of FRT
• Special tools and service equipment used to set FRT are those • Oil and coolant water draining, Waiting time for warming up
specified or recommended in Service Manual. operation and etc..
• Additional operation that involves removal/installation of standard
exterior equipment.
• Indirect time spent for service by visiting the customer, trade-in,
and delivery of a MC.
• Indirect time required for ordering and delivery of parts.
• Cost for grease, adhesive agent, etc. used for service work.
22
2018.12.10 E
Explanation of FRT by using an example Indicating work contents that are included in the service
(The example may differ from the actual presented items) item.
Ref.
No.
L.O.N.
(Relative ref. Number)
Description
F.R.T.
Indicating a reference No. whose operation and time are
the same as FRT4.5 for the camshaft. 1
(1, 3, 4, 7) 
(The application range is limited to the service items
2 111118 CAMSHAFT • • • • • • • • • • • • • • 4.5 without an LON setting within a same block.)
How to refer to the service item by using the sample

• Includes: Valve clearance adjustment (camshaft replacement)
111118A Replace rocker arm add
Open to the page of the block where the camshaft's
• • • • • • • • • • • • • • • • • • • • • • • • • 1.0
spare part illustration is shown.
Reference No. of the illustration of part that shows location

of the replacement work.
Look for the camshaft illustration, and refer to the ser-
FRT is an abbreviation of Flat Rate Time indicating the vice item and FRT that agree with the reference No.
standard service time required for the replacement.
LON is an abbreviation of Labor Operation Number, and it

is a classification of the service items by the work unit code.

The same operation code is used regardless of the models.

Standard operation is indicated with 6 digits code, and
additional operation is indicated with 7 digits code.
Indicating the camshaft replacement and FRT4.5.
Indicating FRT1.0 that will be added when additional

operation (replace rocker arm) is done in association with
camshaft replacement.
23
2018.12.10 E
Indication mark for the listing of service items that continues to
the following page
1 11 1 18 A
1 Ref.
No.
L.O.N.
(Relative ref. Number)
Description
F.R.T. a c
a) Category codes and classification

2 111118 CAMSHAFT • • • • • • • • • • • • • • • 4.5
• • • Code Category
• • • 1 Engine
+ 2 Transmission
3 Fuel & Exhaust
Mark indicated at the last line.
4 Frame & Body
Indication of the block with no setting of FRT 5 Steering/Suspension

6 Electrical
Ref. (Relative ref. Number)
L.O.N. F.R.T. 7 Wheels/Brakes
No. Description
8 Controls/instrument
NO INFORMATION • • • • • • • • • • • • • • • • • • •
9 -
• LON code system
0 -
1 11 1 18 A c) Operation codes and classification

a b c d e Code Operation category
1 Replace, Removal/Installation, Change
a) Category code..................... Engine 2 Overhaul
b) Location/function code ........ Engine upper 3 Adjust, Balance
c) Operation code.................... Replace 4 (Paint-related work: Top-coat)
d) Operation sequence number (Unit code can be shown 5 Test, Inspect/diagnose, Measurement, Check
with alphabet)
6 (Overhaul-related work: Rebore)
......................... camshaft
(No regular rule of code) 7 (Overhaul-related work: Reseal)
8 (Resurface)
e) Additional code ................... replace rocker arm
(No regular rule of code) 9 (Paint-related work: Refinish)
0 Repair, Cleaning, Air bleeding
24
2018.12.10 E
Major service items without using spare parts
Removal/Installation, Adjustment, Inspection/Measurement, Other work
E: Engine, F: Frame
* OPERATIONS OTHER THAN REPLACING PARTS

1
• Removal/installation • Inspection/Measurement
Set for the configuration with the parts removed from the vehicle.
LON DESCRIPTION FRT
LON DESCRIPTION FRT
1115A0 COMPRESSION PRESSURE-MEASUREMENT 1.6
TILTING ENGINE ASSEMBLY- E
1101E5 REMOVAL/INSTALLATION 5.2 6145A0 IGNITION TIMING-INSPECTION 0.4
INCLUDES: All necessary adjustment
E THROTTLE BODY ASSEMBLY- BATTERY-CHARGE
3111D5 1.7 F 6105A0 INCLUDES: In case of open type battery, 0.2
REMOVAL/INSTALLATION
checking electrolyte level and charge.
CRANKCASE SEPARATION
1101E6 7.8
INCLUDES: Engine removal and installation
• Other work
RADIATOR ASSEMBLY-
F 1151E6 1.2
REMOVAL/INSTALLATION LON DESCRIPTION FRT
• Adjustment E 1130A2 OIL STRAINER-CLEANING 1.1
LON DESCRIPTION FRT 7110A0 FRONT BRAKE-AIR BLEEDING 0.2

CLUTCH-ADJUSTMENT 7110A1 REAR BRAKE-AIR BLEEDING 0.2
2123A0 0.1
INCLUDES: Clutch lever adjustment
E
VALVE CLEARANCE-ADJUSTMENT F 1151E7 RADIATOR COOLANT-CHANGE 0.8
1113A0 4.2
NOTE: For 1 vehicle
6145A2 HISS MEMORIZATION 0.2
6163A0 HEADLIGHT-AIMING 0.1
6185A0 ECM/PCM UPDATE 0.3
2133A0 DRIVE CHAIN-ADJUSTMENT 0.1
F 7103A1 FRONT WHEEL-BALANCE 0.6
7103A2 REAR WHEEL-BALANCE 0.7
3113A3 THROTTLE OPERATION-ADJUSTMENT 0.1
25
2018.12.10 E
ENGINE GROUP
E-1 E-2 E-3
CYLINDER HEAD COVER CYLINDER HEAD CAMSHAFT/VALVE
2
E-4 E-6 E-8
CAM CHAIN/TENSIONER RIGHT CRANKCASE COVER CLUTCH
E-9 E-10 E-11

STARTING DRIVEN GEAR GENERATOR COVER GENERATOR
26
2018.12.10 E
ENGINE GROUP
E-12 E-13 E-14
WATER PUMP STARTING MOTOR OIL PAN/OIL PUMP
2
E-15 E-16 E-17
CRANKCASE CRANKSHAFT/PISTON TRANSMISSION
E-19 E-21 E-23

GEARSHIFT DRUM THERMOSTAT THROTTLE BODY
27
2018.12.10 E
ENGINE GROUP
EOP-1 EOP-2
GASKET KIT A GASKET KIT B
28
2018.12.10 E
FRAME GROUP
F-1 F-2 F-4
HEADLIGHT METER HANDLE LEVER/SWITCH/CABLE
F-5-10 F-5-20 F-7

FRONT BRAKE MASTER CYLINDER ABS MODULATOR HANDLE PIPE/TOP BRIDGE
F-9 F-10 F-11

STEERING STEM FRONT FENDER FRONT FORK
29
2018.12.10 E
FRAME GROUP
F-12 F-14-40 F-15
FRONT BRAKE CALIPER FRONT WHEEL REAR BRAKE MASTER CYLINDER
F-17 F-19-40 F-21

REAR BRAKE CALIPER REAR WHEEL FUEL TANK
F-23 F-24 F-25

SEAT/REAR COWL SIDE COVER AIR CLEANER
30
2018.12.10 E
FRAME GROUP
F-25-20 F-26 F-27
AIR INJECTION CONTROL VALVE CANISTER EXHAUST MUFFLER
F-29 F-30 F-31

PEDAL STEP SIDE STAND
F-32 F-33 F-34

SWINGARM REAR CUSHION REAR FENDER
31
2018.12.10 E
FRAME GROUP
F-35 F-36 F-37
WINKER TAILLIGHT/LICENSE LIGHT BATTERY
F-38 F-38-20 F-39

WIRE HARNESS IGNITION COIL FRAME BODY
F-41 F-43 F-45

RADIATOR UPPER COWL MIDDLE COWL
32
2018.12.10 E
FRAME GROUP
F-46 F-48 F-49
UNDER COWL TOOL CAUTION LABEL
F-50 F-50-1
MARK(1) MARK(2)
33
2018.12.10 E
E-1 CYLINDER HEAD COVER
L.O.N. F.R.T.
No. Description
1 1111C4 COVER, CYLINDER HEAD ••••••••• 2.3
3 1111D2 GASKET, CYLINDER HEAD COVER •• 2.3
4 (2)
314125 VALVE, PAIR CHECK •••••••••••• 1.5
.NOTE: Same time for two units
3141A8 VALVE, PAIR CHECK
:FOR 1 VEHICLE •••••••••••••• 1.6
Reqd. QTY
Ref.
Part No. Description CBR650RA Serial No. Parts catalogue code
No. K
1 12310-MJE-DB0 COVER ASSY., CYLINDER HEAD •• 1

2 12341-MAT-750 PLATE, PORT(AI) ••••••••••••• 4
3 12391-MJE-D00 GASKET COMP., CYLINDER HEAD 
COVER 1
4 18601-KEA-741 VALVE COMP., REED(ARAI) ••••• 4
5 18612-MJW-J00 COVER, REED VALVE ••••••••••• 2
6 90002-MY5-850 BOLT, HEAD COVER •••••••••••• 4
7 90004-GHB-650 BOLT, FLANGE, 6X20(NSHF) •••• 4
8 90543-MV9-670 RUBBER, MOUNTING •••••••••••• 4
9 94301-08140 DOWEL PIN, 8X14 ••••••••••••• 4
34
2018.12.10 E
E-2 CYLINDER HEAD
L.O.N. F.R.T.
No. Description
1 111106 HEAD, CYLINDER ••••••••••••••• 8.9
.INCLUDES: Valve adjust and
reface
2 1111L9 GUIDE, INTAKE VALVE(ONE) ••••• 5.6
.INCLUDES: Reaming
reface
1111L9A .Replace all intake valve
guide add ••••••••••••••••••• 2.1
1111M0 GUIDE, EXHAUST VALVE(ONE) •••• 5.6
.INCLUDES: Reaming
reface
1111M0A .Replace all exhaust valve
guide add ••••••••••••••••••• 2.1
2
1111M9 GUIDE, VALVE :FOR 1 VEHICLE •• 10.1
.INCLUDES: Reaming
reface
3 111115 GASKET, CYLINDER HEAD •••••••• 4.7
5 311131 INSULATOR, THROTTLE BODY/
CARBURETOR •••••••••••••••••• 1.7
3111B6 INSULATOR, THROTTLE BODY/
CARBURETOR :FOR 1 VEHICLE ••• 1.8
+12 614130 PLUG, SPARK •••••••••••••••••• 1.6
Reqd. QTY
Ref.
No. K
1 12010-MKN-D10 HEAD ASSY., CYLINDER •••••••• 1

2 12205-KYJ-305 GUIDE, EX. VALVE(O.S.) •••••• 
(IN./EX.) 16
3 12251-MJE-D01 GASKET, CYLINDER HEAD ••••••• 1
4 12395-MBW-003 GASKET, PLUG HOLE ••••••••••• 4
5 16211-MKN-D10 INSULATOR, THROTTLE BODY •••• 4
6 16217-MJE-D00 BAND A, INSULATOR ••••••••••• 4
7 16218-MJE-D00 BAND B, INSULATOR ••••••••••• 4
8 19410-MJE-D00 JOINT COMP., BLEEDING ••••••• 1
9 19507-MAL-600 CLAMP, WATER HOSE ••••••••••• 1
10 19509-MKN-D10 PLUG, RADIATOR DRAIN •••••••• 1
11 19510-MKN-D10 HOSE, WATER BREATHER •••••••• 1
12 31912-MFL-003 PLUG, SPARK(IMR9E-9HES)(NGK) 4
13 37870-MGS-D31 SENSOR ASSY., WATER 
TEMPERATURE 1
14 90007-MGZ-J00 BOLT-WASHER, 9X100 •••••••••• 10
15 90011-MGZ-J00 BOLT, FLANGE, 6X35 •••••••••• 2
16 90017-MA6-000 BOLT, FLANGE, 6X45.5 •••••••• 6
17 90019-KYJ-900 BOLT, FLANGE, 6X39.5 •••••••• 14
18 90463-ML7-000 WASHER, SEALING, 6.5MM •••••• 8
19 90544-439-930 PACKING(SHOWA) •••••••••••••• 1
20 92900-08022-3E BOLT, STUD, 8X22 •••••••••••• 8
21 94301-08200 DOWEL PIN, 8X20 ••••••••••••• 10
22 94301-12160 PIN A, DOWEL, 12X16 ••••••••• 2
23 95002-41050-08 CLAMP, TUBE(D10.5) •••••••••• 1
35
2018.12.10 E
E-2 CYLINDER HEAD
L.O.N. F.R.T.
No. Description
+12 6141B2 PLUG, SPARK :FOR 1 VEHICLE ••• 1.6
13 6171A9 SENSOR, WATER TEMP ••••••••••• 2.0
36
2018.12.10 E
E-3 CAMSHAFT/VALVE
L.O.N. F.R.T.
No. Description
2 1111E5 CAMSHAFT :INTAKE ••••••••••••• 3.7
.INCLUDES: Valve clearance
adjustment
3 1111E6 CAMSHAFT :EXHAUST •••••••••••• 3.7
adjustment
1111T4 CAMSHAFT :FOR 1 VEHICLE •••••• 4.4
adjustment
4 1111N0 VALVE, INTAKE(ONE) ••••••••••• 5.1
.INCLUDES: Refacing
1111N0A .Replace all intake valve add 1.4
5 1111N1 VALVE, EXHAUST(ONE) •••••••••• 5.1
.INCLUDES: Refacing
1111N1A .Replace all exhaust valve add 1.4
2
1111P0 VALVE :FOR 1 VEHICLE ••••••••• 8.1
.INCLUDES: Refacing
7 (1,8,9,10)
1111P2 INTAKE VALVE SPRING AND/OR
STEM SEAL(ONE) •••••••••••••• 4.9
1111P2A .Replace all intake spring add 0.7
1111P3 EXHAUST VALVE SPRING AND/OR
STEM SEAL(ONE) •••••••••••••• 4.9
1111P3A .Replace all exhaust spring
+ add ••••••••••••••••••••••••• 0.7
Reqd. QTY
Ref.
No. K
1 12209-ML0-722 SEAL, VALVE STEM(ARAI) •••••• 16

2 14110-MKN-D10 CAMSHAFT COMP., IN. ••••••••• 1
3 14210-MKN-D10 CAMSHAFT COMP., EX. ••••••••• 1
4 14711-MJE-D00 VALVE, IN. •••••••••••••••••• 8
5 14721-MJE-D00 VALVE, EX. •••••••••••••••••• 8
6 14731-MFL-D21 LIFTER, VALVE ••••••••••••••• 16
7 14751-MKN-D10 SPRING, VALVE ••••••••••••••• 16
8 14771-MJE-D00 RETAINER, VALVE SPRING •••••• 16
9 14775-MJE-D00 SEAT, VALVE SPRING •••••••••• 16
10 14781-MJE-D00 COTTER, VALVE ••••••••••••••• 32
11 14901-KT7-013 SHIM, TAPPET(1.200) ••••••••• 16
14902-KT7-013 SHIM, TAPPET(1.225) ••••••••• 16
14903-KT7-013 SHIM, TAPPET(1.250) ••••••••• 16
14904-KT7-013 SHIM, TAPPET(1.275) ••••••••• 16
14905-KT7-013 SHIM, TAPPET(1.300) ••••••••• 16
14906-KT7-013 SHIM, TAPPET(1.325) ••••••••• 16
14907-KT7-013 SHIM, TAPPET(1.350) ••••••••• 16
14908-KT7-013 SHIM, TAPPET(1.375) ••••••••• 16
14909-KT7-013 SHIM, TAPPET(1.400) ••••••••• 16
14910-KT7-013 SHIM, TAPPET(1.425) ••••••••• 16
14911-KT7-013 SHIM, TAPPET(1.450) ••••••••• 16
14912-KT7-013 SHIM, TAPPET(1.475) ••••••••• 16
14913-KT7-013 SHIM, TAPPET(1.500) ••••••••• 16
14914-KT7-013 SHIM, TAPPET(1.525) ••••••••• 16
14915-KT7-013 SHIM, TAPPET(1.550) ••••••••• 16
14916-KT7-013 SHIM, TAPPET(1.575) ••••••••• 16
14917-KT7-013 SHIM, TAPPET(1.600) ••••••••• 16
37
2018.12.10 E
E-3 CAMSHAFT/VALVE
L.O.N. F.R.T.
No. Description
+ 7 1111Q2 VALVE SPRING AND/OR STEM SEAL
:FOR 1 VEHICLE •••••••••••••• 6.4
Reqd. QTY
Ref.
No. K
11) 14918-KT7-013 SHIM, TAPPET(1.625) ••••••••• 16

14919-KT7-013 SHIM, TAPPET(1.650) ••••••••• 16
14920-KT7-013 SHIM, TAPPET(1.675) ••••••••• 16
14921-KT7-013 SHIM, TAPPET(1.700) ••••••••• 16
14922-KT7-013 SHIM, TAPPET(1.725) ••••••••• 16
14923-KT7-013 SHIM, TAPPET(1.750) ••••••••• 16
14924-KT7-013 SHIM, TAPPET(1.775) ••••••••• 16
14925-KT7-013 SHIM, TAPPET(1.800) ••••••••• 16
14926-KT7-013 SHIM, TAPPET(1.825) ••••••••• 16
14927-KT7-013 SHIM, TAPPET(1.850) ••••••••• 16
14928-KT7-013 SHIM, TAPPET(1.875) ••••••••• 16
14929-KT7-013 SHIM, TAPPET(1.900) ••••••••• 16
14930-KT7-013 SHIM, TAPPET(1.925) ••••••••• 16
14931-KT7-013 SHIM, TAPPET(1.950) ••••••••• 16
14932-KT7-013 SHIM, TAPPET(1.975) ••••••••• 16
14933-KT7-013 SHIM, TAPPET(2.000) ••••••••• 16
14934-KT7-013 SHIM, TAPPET(2.025) ••••••••• 16
14935-KT7-013 SHIM, TAPPET(2.050) ••••••••• 16
14936-KT7-013 SHIM, TAPPET(2.075) ••••••••• 16
14937-KT7-013 SHIM, TAPPET(2.100) ••••••••• 16
14938-KT7-013 SHIM, TAPPET(2.125) ••••••••• 16
14939-KT7-013 SHIM, TAPPET(2.150) ••••••••• 16
14940-KT7-013 SHIM, TAPPET(2.175) ••••••••• 16
14941-KT7-013 SHIM, TAPPET(2.200) ••••••••• 16
14942-KT7-013 SHIM, TAPPET(2.225) ••••••••• 16
14943-KT7-013 SHIM, TAPPET(2.250) ••••••••• 16
14944-KT7-013 SHIM, TAPPET(2.275) ••••••••• 16
14945-KT7-013 SHIM, TAPPET(2.300) ••••••••• 16
14946-KT7-013 SHIM, TAPPET(2.325) ••••••••• 16
38
2018.12.10 E
E-3 CAMSHAFT/VALVE
Reqd. QTY
Ref.
No. K
11) 14947-KT7-013 SHIM, TAPPET(2.350) ••••••••• 16

14948-KT7-013 SHIM, TAPPET(2.375) ••••••••• 16
14949-KT7-013 SHIM, TAPPET(2.400) ••••••••• 16
14950-KT7-013 SHIM, TAPPET(2.425) ••••••••• 16
14951-KT7-013 SHIM, TAPPET(2.450) ••••••••• 16
14952-KT7-013 SHIM, TAPPET(2.475) ••••••••• 16
14953-KT7-013 SHIM, TAPPET(2.500) ••••••••• 16
14954-KT7-013 SHIM, TAPPET(2.525) ••••••••• 16
14955-KT7-013 SHIM, TAPPET(2.550) ••••••••• 16
14956-KT7-013 SHIM, TAPPET(2.575) ••••••••• 16
14957-KT7-013 SHIM, TAPPET(2.600) ••••••••• 16
14958-KT7-013 SHIM, TAPPET(2.625) ••••••••• 16
14959-KT7-013 SHIM, TAPPET(2.650) ••••••••• 16
14960-KT7-013 SHIM, TAPPET(2.675) ••••••••• 16
14961-KT7-013 SHIM, TAPPET(2.700) ••••••••• 16
14962-KT7-013 SHIM, TAPPET(2.725) ••••••••• 16
14963-KT7-013 SHIM, TAPPET(2.750) ••••••••• 16
14964-KT7-013 SHIM, TAPPET(2.775) ••••••••• 16
14965-KT7-013 SHIM, TAPPET(2.800) ••••••••• 16
14966-KT7-013 SHIM, TAPPET(2.825) ••••••••• 16
14967-KT7-013 SHIM, TAPPET(2.850) ••••••••• 16
14968-KT7-013 SHIM, TAPPET(2.875) ••••••••• 16
14969-KT7-013 SHIM, TAPPET(2.900) ••••••••• 16
39
2018.12.10 E
E-4 CAM CHAIN/TENSIONER
L.O.N. F.R.T.
No. Description
1 1111F7 SPROCKET, CAM :INTAKE •••••••• 3.1
1111F8 SPROCKET, CAM :EXHAUST ••••••• 3.1
1111F9 SPROCKET, CAM :FOR 1 VEHICLE • 3.2
2 110140 CHAIN, CAM ••••••••••••••••••• 3.5
3 111130 TENSIONER, CAM CHAIN ••••••••• 0.7
5 (6)
111133 LIFTER, TENSIONER •••••••••••• 0.2
7 1111G9 GUIDE B, CAM CHAIN ••••••••••• 2.4
8 111139 GUIDE, CAM CHAIN ••••••••••••• 4.7
Reqd. QTY
Ref.
No. K
1 14321-MKN-D10 SPROCKET, CAM(34T) •••••••••• 2

2 14401-MKN-D11 CHAIN, CAM(122L)(DAIDO) 
(SCH-0409 SV) 1
3 14510-MKN-D10 TENSIONER ASSY., CAM CHAIN •• 1
4 14517-MKN-D10 COLLAR, TENSIONER ••••••••••• 1
5 14520-MJE-DB1 LIFTER ASSY., TENSIONER(NHK) 1
6 14523-MJE-D00 GASKET, TENSIONER HOLE •••••• 1
7 14546-MJE-D00 GUIDE COMP. B, CAM CHAIN •••• 1
8 14611-MJE-D00 GUIDE A, CAM CHAIN •••••••••• 1
9 90003-MJE-D00 BOLT, FLANGE, 6X25 •••••••••• 2
10 90004-GHB-600 BOLT, FLANGE, 6X10(NSHF) •••• 1
11 90022-MKN-D10 BOLT-WASHER, 6X25 ••••••••••• 1
12 90082-HA0-000 BOLT, FLANGE KNOCK, 7X10.5 •• 4
13 90442-397-000 WASHER, SEALING, 6MM •••••••• 1
14 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 2
40
2018.12.10 E
E-6 RIGHT CRANKCASE COVER
L.O.N. F.R.T.
No. Description
1 110159 COVER, CRANKCASE :RIGHT •••••• 0.7
5 (6)
2121A7 LEVER, CLUTCH •••••••••••••••• 0.6
8 612131 OUTER, STARTING CLUTCH ••••••• 0.8
9 6121A2 CLUTCH, STARTING ONE WAY ••••• 0.8
10 614110 GENERATOR, IGNITION PULSE •••• 0.7
Reqd. QTY
Ref.
No. K
1 11330-MJE-DB0 COVER COMP., R. CRANKCASE ••• 1

2 11332-MGZ-J00 CAP, 45MM ••••••••••••••••••• 1
3 11334-MJE-D00 CLAMP, PULSE GENERATOR CORD • 1
4 15650-MKN-D10 GAUGE, OIL LEVEL •••••••••••• 1
5 22810-MKN-D10 LEVER COMP., CLUTCH ••••••••• 1
6 22815-MJE-D00 SPRING, CLUTCH LEVER •••••••• 1
7 22821-MKN-D10 RECEIVER, CLUTCH CABLE •••••• 1
8 28115-MJE-D00 OUTER, STARTING CLUTCH •••••• 1
9 28125-MJE-D01 CLUTCH, ONE WAY ••••••••••••• 1
10 30300-MJE-D01 GENERATOR ASSY., PULSE •••••• 1
11 90003-MGZ-J00 BOLT, FLANGE SOCKET, 6X28 ••• 14
12 90013-430-000 BOLT, SPECIAL, 10X25 •••••••• 1
13 90405-MJE-D00 WASHER, 10.5X31.8 ••••••••••• 1
14 90701-MV9-670 DOWEL PIN, 10X16 •••••••••••• 4
15 91053-MFJ-D01 BEARING, NEEDLE, 12X16X10 ••• 2
16 91204-KK0-003 OIL SEAL, 12X18X5(ARAI) ••••• 1
17 91301-ML7-003 O-RING, 48.1X3.6(ARAI) •••••• 1
18 91307-KF0-003 O-RING, 18X3(ARAI) •••••••••• 1
19 94520-63150 CIRCLIP, INTERNAL, 63MM ••••• 1
20 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 4
41
2018.12.10 E
E-8 CLUTCH
L.O.N. F.R.T.
No. Description
1 1131A2 SPROCKET, OIL PUMP DRIVE ••••• 1.0
2 (19)
2121A0 OUTER, CLUTCH •••••••••••••••• 1.0
4 212112 CENTER, CLUTCH ••••••••••••••• 1.0
6 (5,10)
2121A1 DISC, CLUTCH FRICTION •••••••• 0.8
7 2121A3 PLATE, CLUTCH PRESSURE ••••••• 0.7
8 2121A4 PLATE, CLUTCH LIFTER ••••••••• 0.7
9 212107 SPRING, CLUTCH ••••••••••••••• 0.7
or more
12 2121B6 ROD, CLUTCH LIFTER ••••••••••• 0.7
18 2121B4 BEARING, CLUTCH LIFTER ••••••• 0.9
Reqd. QTY
Ref.
No. K
1 15131-MJE-D01 SPROCKET, OIL PUMP DRIVE(25T) 1

2 22100-MKN-D11 OUTER COMP., CLUTCH(71T) •••• 1
3 22116-MJE-D00 GUIDE, CLUTCH OUTER ••••••••• 1
4 22121-MKN-D11 CENTER, CLUTCH •••••••••••••• 1
5 22125-ML7-000 SEAT, JUDDER SPRING ••••••••• 1
6 22210-MKN-305 DISK SET, CLUTCH •••••••••••• 1
7 22350-MKN-D11 PLATE COMP., CLUTCH PRESSURE 1
8 22361-MKN-D11 PLATE, SETTING •••••••••••••• 1
9 22401-MKN-D11 SPRING, CLUTCH •••••••••••••• 3
10 22402-MKN-D11 SPRING, JUDDER •••••••••••••• 1
11 22425-MJP-G51 SEAT, CLUTCH SPRING ••••••••• 3
12 22847-MJE-D00 PIN, CLUTCH LIFTER •••••••••• 1
13 52143-KZ3-860 WASHER, SWINGARM SIDE ••••••• 1
14 90050-MKN-D11 BOLT, FLANGE, 6X30 •••••••••• 3
15 90231-MJE-D00 NUT, LOCK, 22MM ••••••••••••• 1
16 90432-MM5-000 WASHER, SPRING, 22MM •••••••• 1
17 90459-MM4-000 WASHER, 60X25X2 ••••••••••••• 1
18 91008-KCY-671 BEARING, RADIAL BALL, 6903 •• 1
19 91102-MEE-003 BEARING B, NEEDLE, 35X41X23.8 
(WHITE) 1
42
2018.12.10 E
E-9 STARTING DRIVEN GEAR
L.O.N. F.R.T.
No. Description
2 (8)
612120 GEAR, STARTER DRIVEN ••••••••• 0.7
3 612125 GEAR, STARTER REDUCTION •••••• 1.0
4 612135 GEAR, STARTER IDLE ••••••••••• 0.6
Reqd. QTY
Ref.
No. K
1 28102-ME9-000 PIN, 10X44 •••••••••••••••••• 1

2 28111-MJE-D00 GEAR COMP., STARTER DRIVEN 
(37T) 1
3 28130-MJE-D00 GEAR COMP., STARTER REDUCTION 
(43T/8T) 1
4 28140-MJE-D00 GEAR B, STARTER REDUCTION 
(24T/15T) 1
5 90401-MEE-000 WASHER, 10X28X1 ••••••••••••• 1
6 90435-MEE-000 WASHER, WAVE •••••••••••••••• 1
7 90456-MFA-D00 WASHER, THRUST, 22.1X42X3 ••• 1
8 91101-MJE-D02 BEARING, NEEDLE, 30X35X20 ••• 1
43
2018.12.10 E
E-10 GENERATOR COVER
L.O.N. F.R.T.
No. Description
1 1101B1 COVER, ALTERNATOR •••••••••••• 0.7
Reqd. QTY
Ref.
No. K
1 11321-MJE-DB0 COVER, A.C. GENERATOR ••••••• 1

2 90002-MJE-D00 BOLT, FLANGE SOCKET, 6X40 ••• 2
4 94301-08140 DOWEL PIN, 8X14 ••••••••••••• 2
44
2018.12.10 E
E-11 GENERATOR
L.O.N. F.R.T.
No. Description
2 613105 ROTOR OR FLYWHEEL •••••••••••• 0.8
3 6131A3 STATOR ••••••••••••••••••••••• 0.9
Reqd. QTY
Ref.
No. K
1 11333-MJE-D00 CLAMP, A.C. GENERATOR CORD •• 1

2 31110-MJE-D01 FLYWHEEL COMP. •••••••••••••• 1
3 31120-MKN-D11 STATOR COMP. •••••••••••••••• 1
4 90023-MV9-670 BOLT, FLANGE, 10MM •••••••••• 1
5 90406-MJE-D00 WASHER, 10.5X27 ••••••••••••• 1
6 96600-06016-00 BOLT, SOCKET, 6X16 •••••••••• 1
7 96600-06032-00 BOLT, SOCKET, 6X32 •••••••••• 4
45
2018.12.10 E
E-12 WATER PUMP
L.O.N. F.R.T.
No. Description
1 1101B0 COVER, CRANKCASE :LEFT REAR •• 0.1
3 114103 PUMP ASSY., WATER •••••••••••• 1.0
4 1141B0 COVER, WATER PUMP •••••••••••• 1.0
5 1141B1 GASKET, WATER PUMP COVER ••••• 1.0
6 114130 HOSE A, WATER •••••••••••••••• 2.2
7 114131 HOSE B, WATER •••••••••••••••• 2.2
13 1141E1 O-RING, WATER PUMP ••••••••••• 1.0
Reqd. QTY
Ref.
No. K
1 11350-MJE-D00 COVER COMP., L. RR. ••••••••• 1

2 11356-MJE-D00 PLATE, CHAIN GUIDE •••••••••• 1
3 19200-MJE-306 PUMP COMP., WATER ••••••••••• 1
4 19220-MJE-DB0 COVER COMP., WATER PUMP ••••• 1
5 19226-MJE-D00 GASKET, WATER PUMP BODY ••••• 1
6 19525-MJE-D00 HOSE A, WATER ••••••••••••••• 1
7 19526-MJE-D00 HOSE B, WATER ••••••••••••••• 1
8 19531-MGZ-J00 CLIP, WATER HOSE(D27) ••••••• 2
10 90001-MJE-D00 BOLT, FLANGE SOCKET, 6X35 ••• 3
12 90463-ML7-000 WASHER, SEALING, 6.5MM •••••• 1
13 91302-MB0-013 O-RING, 32.95X2.62(ARAI) •••• 1
46
2018.12.10 E
E-13 STARTING MOTOR
L.O.N. F.R.T.
No. Description
1 (13)
612105 MOTOR, STARTING •••••••••••••• 0.4
2 (3,5,8)
6121A4 TERMINAL, BRUSH(STARTER) ••••• 0.5
Reqd. QTY
Ref.
No. K
1 31200-MJE-DB1 MOTOR ASSY., STARTER(MITSUBA) 1

2 31201-MEW-921 BRUSH SET A, CARBON ••••••••• 1
3 31202-MEW-921 BRUSH SET B, CARBON ••••••••• 1
4 31203-MEW-921 HOLDER, BRUSH ••••••••••••••• 1
5 31204-MEW-921 SPRING, CARBON BRUSH •••••••• 4
6 31205-HP5-601 BOLT, SETTING ••••••••••••••• 2
7 31206-MEW-921 BOLT, TERMINAL •••••••••••••• 1
8 31207-HP5-601 RING •••••••••••••••••••••••• 2
9 31208-MEW-921 INSULATOR ••••••••••••••••••• 1
10 31209-MEW-921 STOPPER, TERMINAL ••••••••••• 1
11 31210-MEW-921 WASHER •••••••••••••••••••••• 1
12 90071-MB0-000 NUT-WASHER, 6MM ••••••••••••• 2
13 91309-425-003 O-RING, 24.4X3.1(ARAI) •••••• 1
14 91320-MB0-000 O-RING, 4X2 ••••••••••••••••• 1
15 93892-05012-08 SCREW-WASHER, 5X12 •••••••••• 1
16 95801-06028-00 BOLT, FLANGE, 6X28 •••••••••• 2
47
2018.12.10 E
E-14 OIL PAN/OIL PUMP
L.O.N. F.R.T.
No. Description
1 113145 OIL PAN AND/OR GASKET •••••••• 1.1
3 113105 PUMP ASSY., OIL •••••••••••••• 1.0
4 113111 SPROCKET, OIL PUMP DRIVEN •••• 0.6
5 113122 CHAIN, OIL PUMP DRIVE •••••••• 1.0
6 1131A3 GUIDE, OIL PUMP CHAIN •••••••• 0.9
7 (8)
1131B6 STRAINER, OIL •••••••••••••••• 1.1
9 (18,19)
113126 VALVE, RELIEF •••••••••••••••• 1.0
10 (2)
113180 CARTRIDGE, OIL FILTER •••••••• 0.2
11 (20)
1131B4 COOLER, OIL •••••••••••••••••• 1.0
Reqd. QTY
Ref.
No. K
1 11210-MJE-DB0 PAN, OIL •••••••••••••••••••• 1

2 15010-MCE-H51 FILTER SET, OIL ••••••••••••• (1)
3 15100-MJE-D00 PUMP ASSY., OIL ••••••••••••• 1
4 15134-MV9-670 SPROCKET, OIL PUMP DRIVEN(26T) 1
5 15141-MKN-D11 CHAIN, OIL PUMP(DID25HT2-70LE) 1
6 15147-MGE-D00 GUIDE COMP. B, OIL PUMP CHAIN 1
7 15150-MJE-D00 STRAINER COMP., OIL ••••••••• 1
8 15154-MAT-000 PACKING, OIL STRAINER ••••••• 1
9 15220-MJE-D02 VALVE ASSY., RELIEF ••••••••• 1
10 15410-MFJ-D01 CARTRIDGE, OIL FILTER 
(TOYO ROKI) 1
11 15700-MJE-D01 COOLER COMP., OIL ••••••••••• 1
13 90019-MGZ-J00 BOSS, OIL FILTER •••••••••••• 1
14 90019-MJE-D00 BOLT, OIL COOLER •••••••••••• 1
15 90021-MGZ-J00 BOLT-WASHER, 6X12 ••••••••••• 1
16 90131-883-000 BOLT, DRAIN PLUG, 12X15 ••••• 1
17 90402-MFJ-D01 WASHER, SEALING, 34.5MM ••••• 1
18 91301-PC0-003 O-RING, 13.8X1.9 •••••••••••• 1
19 91313-MB0-003 O-RING, 14.7X2.2(ARAI) •••••• 1
20 91354-MEJ-641 O-RING, OIL COOLER •••••••••• 1
21 94109-12000 WASHER, DRAIN PLUG, 12MM •••• 1
22 94301-08140 DOWEL PIN, 8X14 ••••••••••••• 2
23 95701-06016-00 BOLT, FLANGE, 6X16 •••••••••• 1
24 95701-06028-00 BOLT, FLANGE, 6X28 •••••••••• 1
25 95701-06045-00 BOLT, FLANGE, 6X45 •••••••••• 2
48
2018.12.10 E
E-15 CRANKCASE
L.O.N. F.R.T.
No. Description
1 110105 CRANKCASE SET •••••••••••••••• 9.8
.INCLUDES: Engine removal and
installation
3 6111U7 SUB HARNESS, OIL PRESSURE •••• 0.7
5 615160 SWITCH, OIL PRESSURE ••••••••• 0.4
6 615125 SWITCH, GEAR CHANGE •••••••••• 0.3
7 (16)
617198 SENSOR, SPEEDOMETER •••••••••• 0.2
Reqd. QTY
Ref.
No. K
1 11000-MKN-D10 CRANKCASE SET ••••••••••••••• 1

2 11104-MJE-D00 ORIFICE, 1.2MM •••••••••••••• 2
3 32102-MKN-D10 SUB HARNESS, OIL PRESSURE ••• 1
4 32159-MJE-D00 STAY, HARNESS CLIP •••••••••• 2
5 35500-MEH-661 SWITCH ASSY., OIL PRESSURE 
(DENSO) 1
6 35759-MKN-D11 SWITCH ASSY., CHANGE •••••••• 1
7 37700-MJE-D01 SENSOR ASSY., SPEED(TDK-EPC) 1
8 90002-PA6-003 BOLT-WASHER, 4X8(DENSO) ••••• 1
9 90004-MFG-D01 BOLT, UBS, 8X98 ••••••••••••• 10
10 90010-MEL-000 BOLT, SOCKET, 8X12 •••••••••• 1
11 90011-MGP-000 BOLT, SOCKET KNOCK, 6MM ••••• 1
12 90048-MFL-000 BOLT, SEALING, 22MM ••••••••• 1
13 90101-MCZ-D00 BOLT, FLANGE, 6X14 •••••••••• 2
14 90651-KV6-003 BAND, WIRE, 165MM(BLACK) •••• 1
15 90701-MV9-670 DOWEL PIN, 10X16 •••••••••••• 3
16 91303-KF0-003 O-RING, 14.8X2.4(ARAI) •••••• 1
17 91305-KC1-850 O-RING, 16.5X2.5 •••••••••••• 1
18 95701-06018-00 BOLT, FLANGE, 6X18 •••••••••• 1
19 95701-06035-00 BOLT, FLANGE, 6X35 •••••••••• 8
20 95701-06050-00 BOLT, FLANGE, 6X50 •••••••••• 6
21 95701-08045-00 BOLT, FLANGE, 8X45 •••••••••• 1
22 95701-10075-00 BOLT, FLANGE, 10X75 ••••••••• 1
49
2018.12.10 E
E-16 CRANKSHAFT/PISTON
L.O.N. F.R.T.
No. Description
2 (1,3,4,5,7)
1111T9 PISTON AND/OR RING SET AND/OR
BEARING AND/OR ROD •••••••••• 8.3
installation
.INCLUDES: Inspection/
Measurement/Cleaning
1111T9B .With 1 cylinder add ••••••••• 0.4
1111T9C .With 2 cylinder add ••••••••• 0.8
1111X9 PISTON AND/OR RING SET AND/OR
BEARING AND/OR ROD
:FOR 1 VEHICLE •••••••••••••• 9.5
installation
.INCLUDES: Inspection/
2
Measurement/Cleaning
9 1101B5 CRANKSHAFT ••••••••••••••••••• 9.8
installation
10 110125 BEARING, CRANKSHAFT •••••••••• 9.0
installation
or more
11 1101C8 SPROCKET, TIMING ••••••••••••• 3.5
Reqd. QTY
Ref.
No. K
1 13011-MJE-315 RING SET, PISTON(STD.) •••••• 4

13021-MJE-315 RING SET, PISTON(O.S. 0.25) • (4) -------- -------- 2MA,2U,MA,U
2 13101-MKN-D10 PISTON(STD.) •••••••••••••••• 4
13102-MKN-305 PISTON(O.S. 0.25) ••••••••••• (4) -------- -------- 2MA,2U,MA,U
3 13111-MFG-D00 PIN, PISTON ••••••••••••••••• 4
4 13112-MEE-000 CLIP, PISTON PIN, 16MM •••••• 8
5 13210-MJE-D00 ROD ASSY., CONNECTING ••••••• 4
6 13213-ML7-020 BOLT, CONNECTING ROD •••••••• 8
7 13214-MJE-D01 BEARING A, CONNECTING ROD 
(BLUE) 8
13215-MJE-D01 BEARING B, CONNECTING ROD 
(BLACK) 8
13216-MJE-D01 BEARING C, CONNECTING ROD 
(BROWN) 8
13217-MJE-D01 BEARING D, CONNECTING ROD 
(GREEN) 8
13218-MJE-D01 BEARING E, CONNECTING ROD 
(YELLOW) 8
8 13215-ML7-000 NUT, CONNECTING ROD ••••••••• 8
9 13310-MJE-D00 CRANKSHAFT COMP. •••••••••••• 1
10 13313-MW0-003 BEARING A, CRANKSHAFT(BLACK) 10
13314-MW0-003 BEARING B, CRANKSHAFT(BROWN) 10
13315-MW0-003 BEARING C, CRANKSHAFT(GREEN) 10
13316-MW0-003 BEARING D, CRANKSHAFT(YELLOW) 10
13317-MW0-003 BEARING E, CRANKSHAFT(PINK) • 10
11 14312-MKN-D10 SPROCKET, TIMING(17T) ••••••• 1
12 90701-HB6-010 KEY, WOODRUFF, 25X14X4 •••••• 1
50
2018.12.10 E
E-17 TRANSMISSION
L.O.N. F.R.T.
No. Description
1 (5,8,12,15)
210141 MAINSHAFT, TRANSMISSION •••••• 8.1
installation
210141A .Replace countershaft add •••• 0.2
3 (4,6,9,11,14,17,38)
210142 COUNTERSHAFT, TRANSMISSION ••• 8.0
installation
210142A .Replace mainshaft add ••••••• 0.3
18 213135 SPROCKET, DRIVE •••••••••••••• 0.3
35 2101C2 BEARING, MAINSHAFT :LEFT ••••• 8.1
installation
36 2101C5 BEARING, MAINSHAFT :RIGHT •••• 7.9
2
installation
2101C6 BEARING, MAINSHAFT :BOTH ••••• 8.1
installation
37 2101C8 BEARING, COUNTERSHAFT :RIGHT • 7.8
installation
2101D4 BEARING, MAINSHAFT AND
+ COUNTERSHAFT :ALL ••••••••••• 8.1
Reqd. QTY
Ref.
No. K
1 23211-MJE-D00 MAINSHAFT(14T) •••••••••••••• 1

2 23212-MJE-D00 PLATE, BEARING SETTING •••••• 1
3 23220-MJE-D00 COUNTERSHAFT COMP. •••••••••• 1
4 23421-MJE-DB0 GEAR, COUNTERSHAFT FIRST(43T) 1
5 23431-MJE-DB0 GEAR, MAINSHAFT SECOND(17T) • 1
6 23441-MJE-DB0 GEAR, COUNTERSHAFT SECOND(40T) 1
7 23442-MS2-610 COLLAR, 30X11.2 ••••••••••••• 1
8 23451-MKN-D10 GEAR, MAINSHAFT THIRD & FOURTH 
(18T/25T) 1
9 23461-MJE-DB0 GEAR, COUNTERSHAFT THIRD(34T) 1
10 23462-MAT-000 COLLAR, SPLINE, 30X11 ••••••• 2
11 23481-MJE-DB0 GEAR, COUNTERSHAFT FOURTH(39T) 1
12 23491-MKN-D10 GEAR, MAINSHAFT FIFTH(27T) •• 1
13 23492-MGZ-J00 COLLAR, 25X28X12 •••••••••••• 1
14 23501-MKN-D10 GEAR, COUNTERSHAFT FIFTH(37T) 1
15 23511-MKN-D10 GEAR, MAINSHAFT SIXTH(28T) •• 1
16 23512-MV9-670 COLLAR, SPLINE, 25X28X13 •••• 1
17 23521-MJE-DB0 GEAR, COUNTERSHAFT SIXTH(34T) 1
18 23801-MKN-D10 SPROCKET COMP., DRIVE(15T) •• 1
19 24261-283-000 PIN, GEARSHIFT FORK GUIDE ••• 1
20 90037-422-003 BOLT, SPECIAL, 10MM ••••••••• 1
21 90402-HA5-000 WASHER, THRUST, 24MM •••••••• 1
22 90451-KY2-000 WASHER, SPLINE, 25X31X1.5 ••• 2
23 90452-MAT-000 WASHER, SPLINE, 30X36X1.5 ••• 3
24 90454-KYJ-900 WASHER, SPLINE, 25X42X1.6 ••• 1
51
2018.12.10 E
E-17 TRANSMISSION
L.O.N. F.R.T.
No. Description
+37 .INCLUDES: Engine removal and
installation
39 2101G7 OIL SEAL, COUNTERSHAFT :LEFT • 7.8
installation
Reqd. QTY
Ref.
No. K
25 90455-KYJ-900 WASHER, LOCK, 25MM •••••••••• 1

26 90456-MA6-000 WASHER, THRUST, 25MM •••••••• 1
27 90459-438-000 WASHER, 10.2MM •••••••••••••• 1
28 90463-MAT-000 WASHER, SPLINE, 30MM •••••••• 1
29 90464-MAT-000 WASHER, LOCK, 30MM •••••••••• 1
30 90469-759-000 SHIM J, FINAL REDUCTION THIRD 
GEAR(2.0MM) 1
31 90554-MEL-000 WASHER, THRUST, 20MM •••••••• 1
32 90601-107-000 CIRCLIP, 25MM ••••••••••••••• 2
33 90604-MM5-000 CIRCLIP, 30MM ••••••••••••••• 3
34 90606-MM5-000 RING, SNAP, 62MM •••••••••••• 1
35 91001-464-003 BEARING, RADIAL BALL, 6204U 
(TOYO) 1
36 91004-MFJ-D01 BEARING, BALL, 6305 ••••••••• 1
37 91022-MJE-DB1 BEARING, NEEDLE, 20MM(NTN) •• 1
38 91026-MJE-D01 BEARING, NEEDLE, 24X28X10 ••• 1
39 91207-MAL-601 OIL SEAL, 40X62X8.4 ••••••••• 1
40 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 3
52
2018.12.10 E
E-19 GEARSHIFT DRUM
L.O.N. F.R.T.
No. Description
2 (3,4)
210112 FORK, GEARSHIFT •••••••••••••• 7.9
installation
or more
5 2101A9 DRUM, GEARSHIFT •••••••••••••• 7.9
installation
6 2101B2 CENTER, GEARSHIFT DRUM ••••••• 1.0
8 (9)
210125 STOPPER OR SPRING, SHIFT DRUM 1.0
10 (12)
210122 SPINDLE, GEARSHIFT ••••••••••• 1.0
20 1101F9 OIL SEAL, GEARSHIFT SPINDLE •• 1.0
Reqd. QTY
Ref.
No. K
1 14623-MV1-000 PLATE, TENSIONER SETTING •••• 1

2 24211-MJE-D00 FORK, R. GEARSHIFT •••••••••• 1
3 24212-MJE-D00 FORK, CENTER GEARSHIFT •••••• 1
4 24213-MJE-D00 FORK, L. GEARSHIFT •••••••••• 1
5 24310-MKN-D10 DRUM COMP., GEARSHIFT ••••••• 1
6 24315-MGZ-J00 CENTER COMP., SHIFT DRUM •••• 1
7 24321-MAS-000 SHAFT, GEARSHIFT FORK ••••••• 1
8 24430-MJP-G50 STOPPER COMP., GEARSHIFT DRUM 1
9 24435-MKN-D10 SPRING, GEARSHIFT DRUM STOPPER 1
10 24610-MJE-D00 SPINDLE COMP., GEARSHIFT •••• 1
11 24612-MAL-600 PLATE, SPINDLE •••••••••••••• 1
12 24651-MAE-000 SPRING, SHIFT RETURN •••••••• 1
13 24652-MGZ-J00 PIN, SHIFT RETURN SPRING •••• 1
14 90021-MGZ-J00 BOLT-WASHER, 6X12 ••••••••••• 2
15 90023-MGZ-J00 PIVOT, SHIFT DRUM STOPPER ARM 1
16 90417-360-000 WASHER, DRUM STOPPER •••••••• 1
17 90451-155-000 WASHER, 14MM •••••••••••••••• 2
18 91008-MFJ-D01 BEARING, SPECIAL BALL, 6500 • 1
19 91106-MCF-003 BEARING, NEEDLE, 14X22X16 ••• 1
20 91203-KSP-911 OIL SEAL, 14X22X5(ARAI) ••••• 1
21 94510-14000 CIRCLIP, EXTERNAL, 14MM ••••• 1
22 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 2
23 96220-40080 ROLLER, 4X8 ••••••••••••••••• 1
24 96600-08020-10 BOLT, SOCKET, 8X20 •••••••••• 1
53
2018.12.10 E
E-21 THERMOSTAT
L.O.N. F.R.T.
No. Description
1 (15)
1141D8 JOINT A, WATER ••••••••••••••• 2.2
2 (16)
1141D9 JOINT B, WATER ••••••••••••••• 2.2
3 (4)
114116 THERMOSTAT ••••••••••••••••••• 1.1
5 (6)
114117 CASE, THERMOSTAT ••••••••••••• 1.7
7 1141B3 COVER, THERMOSTAT •••••••••••• 1.1
8 114132 HOSE C, WATER •••••••••••••••• 1.7
9 114133 HOSE D, WATER •••••••••••••••• 1.0
Reqd. QTY
Ref.
No. K
1 19060-MJE-D00 JOINT COMP., WATER •••••••••• 1

2 19063-MJE-D00 JOINT, WATER •••••••••••••••• 1
3 19300-MCJ-003 THERMOSTAT(FUJI BELLOWS) •••• 1
4 19305-MGZ-J01 RUBBER, THERMOSTAT •••••••••• 1
5 19310-MJE-DB0 CASE COMP., THERMOSTAT •••••• 1
6 19312-MJE-D00 GASKET, THERMOSTAT CASE ••••• 1
7 19315-MJE-DB0 COVER, THERMOSTAT ••••••••••• 1
8 19527-MJE-D00 HOSE C, WATER ••••••••••••••• 1
9 19528-MJE-D00 HOSE D, WATER ••••••••••••••• 1
12 90011-KYJ-900 BOLT, FLANGE, 6X22 •••••••••• 2
13 90012-KYJ-900 BOLT, FLANGE, 6X25(NSHF) •••• 3
14 90014-KYJ-900 BOLT, FLANGE, 6X40(NSHF) •••• 3
15 91315-MB0-013 SEAL, WATER PIPE •••••••••••• 1
16 91356-425-003 O-RING, 30MM •••••••••••••••• 1
54
2018.12.10 E
E-23 THROTTLE BODY
L.O.N. F.R.T.
No. Description
5 (6)
311132 BODY ASSY., THROTTLE ••••••••• 1.8
7 311130 BODY, THROTTLE ••••••••••••••• 1.9
9 (13)
3111N5 VALVE, IDLE AIR CONTROL •••••• 1.4
16 (17,23)
311145 INJECTOR, FUEL ••••••••••••••• 1.7
or more
18 (24)
3111C4 PIPE, FUEL :LEFT ••••••••••••• 1.6
19 (24)
3111C5 PIPE, FUEL :RIGHT •••••••••••• 1.6
3111C8 PIPE, FUEL :BOTH ••••••••••••• 1.6
20 (24)
2
3111C3 PIPE, FUEL FEED •••••••••••••• 1.6
Reqd. QTY
Ref.
No. K
1 16169-MEE-013 STAY, WIRE •••••••••••••••••• 1

2 16180-ME5-761 T-JOINT ••••••••••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
3 16196-MBW-L11 TUBE •••••••••••••••••••••••• 2 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
4 16197-MFJ-L01 TUBE •••••••••••••••••••••••• 2 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
5 16400-MKN-D11 BODY ASSY., THROTTLE(GQ8KA A) 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
6 16400-MKN-M11 BODY ASSY., THROTTLE(GQ8KB A) 1 -------- -------- 2MA,2U,MA,U
7 16401-MKN-D11 BODY ASSY., THROTTLE •••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
16401-MKN-M11 •••••••••••••••••••••••••••• 1 -------- -------- 2MA,2U,MA,U
8 16431-MFJ-D01 PLATE, JOINT •••••••••••••••• 1
9 16431-MJP-G51 MOTOR ASSY. ••••••••••••••••• 1
10 16432-MFJ-D01 JOINT, IDLE AIR CONTROL VALVE 2
11 16433-MEW-921 PLATE, IDLE AIR CONTROL VALVE 1
12 16434-MFJ-D01 O-RING •••••••••••••••••••••• 2
13 16435-MFJ-D01 O-RING, 17.8X1.9 •••••••••••• 1
14 16440-MJE-D01 TUBE(A) ••••••••••••••••••••• 1
15 16441-MJE-D01 TUBE(B) ••••••••••••••••••••• 1
16 16450-MJE-D01 INJECTOR ASSY., FUEL •••••••• 4
17 16472-KPC-D50 RING, SEAL •••••••••••••••••• 4
18 16610-MGC-D21 PIPE, FUEL(A) ••••••••••••••• 1
19 16620-MGC-D21 PIPE, FUEL(B) ••••••••••••••• 1
20 16630-MFJ-D00 T-JOINT, FUEL ••••••••••••••• 1
21 17201-MCZ-003 JOINT, FOUR WAY ••••••••••••• 1
22 90021-MGZ-D02 BOLT, SHOULDER •••••••••••••• 4
23 91301-GGL-J01 O-RING, 6.3X2.2 ••••••••••••• 4
24 91301-PLC-000 O-RING, 7.47X3.6 •••••••••••• 2
55
2018.12.10 E
E-23 THROTTLE BODY
Reqd. QTY
Ref.
No. K
25 93500-04008-1H SCREW, PAN, 4X8 ••••••••••••• 3

26 93892-05012-18 SCREW-WASHER, 5X12 •••••••••• 2
27 95002-02139 CLIP, TUBE(B12.5) ••••••••••• 4
28 95005-35055-20 TUBE, 3.5X55(95005-35001-20M) 1
29 95005-35095-20 TUBE, 3.5X95(95005-35001-20M) 1
30 95005-35125-20 TUBE, 3.5X125(95005-35001-20M) 1
31 95005-35140-20 TUBE, 3.5X140(95005-35001-20M) 1
56
2018.12.10 E
EOP-1 GASKET KIT A
L.O.N. F.R.T.
No. Description
NO INFORMATION •••••••••••••••
Reqd. QTY
Ref.
No. K
1 06111-MJE-D00 GASKET KIT A •••••••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U

12251-MJE-D01 GASKET, CYLINDER HEAD ••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
12391-MJE-D00 GASKET COMP., CYLINDER HEAD  
COVER 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
12395-MBW-003 GASKET, PLUG HOLE ••••••••••• 4 -------- -------- 2ED,2U,3ED,4ED,ED,U
14523-MJE-D00 GASKET, TENSIONER HOLE •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
18291-MN4-920 GASKET, EX. PIPE •••••••••••• 4 -------- -------- 2ED,2U,3ED,4ED,ED,U
19305-MGZ-J01 RUBBER, THERMOSTAT •••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
19312-MJE-D00 GASKET, THERMOSTAT CASE ••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
90442-397-000 WASHER, SEALING, 6MM •••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
90463-ML7-000 WASHER, SEALING, 6.5MM •••••• 8 -------- -------- 2ED,2U,3ED,4ED,ED,U
90543-MV9-670 RUBBER, MOUNTING •••••••••••• 4 -------- -------- 2ED,2U,3ED,4ED,ED,U
90544-439-930 PACKING(SHOWA) •••••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
57
2018.12.10 E
EOP-2 GASKET KIT B
L.O.N. F.R.T.
No. Description
Reqd. QTY
Ref.
No. K
1 06112-MKN-D10 GASKET KIT B •••••••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U

15154-MAT-000 PACKING, OIL STRAINER ••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
19226-MJE-D00 GASKET, WATER PUMP BODY ••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
90402-MFJ-D01 WASHER, SEALING, 34.5MM ••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
90463-ML7-000 WASHER, SEALING, 6.5MM •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91301-ML7-003 O-RING, 48.1X3.6(ARAI) •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91301-PC0-003 O-RING, 13.8X1.9 •••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91302-MB0-013 O-RING, 32.95X2.62(ARAI) •••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91303-KF0-003 O-RING, 14.8X2.4(ARAI) •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91305-KC1-850 O-RING, 16.5X2.5 •••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91307-KF0-003 O-RING, 18X3(ARAI) •••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91309-425-003 O-RING, 24.4X3.1(ARAI) •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91313-MB0-003 O-RING, 14.7X2.2(ARAI) •••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91315-MB0-013 SEAL, WATER PIPE •••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91354-MEJ-641 O-RING, OIL COOLER •••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
91356-425-003 O-RING, 30MM •••••••••••••••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
94109-12000 WASHER, DRAIN PLUG, 12MM •••• 1 -------- -------- 2ED,2U,3ED,4ED,ED,U
58
2018.12.10 E
F-1 HEADLIGHT
L.O.N. F.R.T.
No. Description
1 6161A7 HEADLIGHT UNIT ••••••••••••••• 1.0
Reqd. QTY
Ref.
3
No. K
1 33100-MKN-D11 HEADLIGHT ASSY. ••••••••••••• 1

2 33706-KW7-900 RUBBER B, TAILLIGHT MOUNTING 3
3 33731-MJ0-940 COLLAR, REGULATOR MOUNTING •• 2
4 61104-MKN-D50 COLLAR •••••••••••••••••••••• 3
5 90104-KZZ-900 BOLT-WASHER, 6X22 ••••••••••• 3
6 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 2
7 93404-05020-07 BOLT-WASHER, 5X20 ••••••••••• 2
59
2018.12.10 E
F-2 METER
L.O.N. F.R.T.
No. Description
1 8121A1 METER ASSY., COMBINATION ••••• 0.6
2 8121B4 CASE, METER :UPPER ••••••••••• 0.6
3 8121B5 CASE, METER :LOWER ••••••••••• 0.6
4 8121A2 METER, COMBINATION ••••••••••• 0.7
Reqd. QTY
Ref.
3
No. K
1 37100-MKN-D11 METER ASSY., COMBINATION 

(KPH/MPH) 1
2 37110-MKN-D51 CASE ASSY., UPPER ••••••••••• 1
3 37120-MKN-D51 CASE ASSY., UNDER ••••••••••• 1
4 37130-MKN-D11 METER COMP., LCD(KPH/MPH) ••• 1
5 37205-MKN-D51 KEY, TOP •••••••••••••••••••• 2
6 37215-KZZ-D20 RUBBER, METER SETTING ••••••• 3
7 37605-MKH-D01 SCREW, TAPPING, 3X14 •••••••• 7
8 93913-25380 SCREW, TAPPING, 5X14(PO) •••• 3
9 94103-05700 WASHER, PLAIN, 5MM •••••••••• 3
60
2018.12.10 E
F-4 HANDLE LEVER/SWITCH/CABLE
L.O.N. F.R.T.
No. Description
1 (2)
811100 CABLE, THROTTLE •••••••••••••• 1.7
3 811115 CABLE, CLUTCH •••••••••••••••• 1.5
5 615120 SWITCH, STARTER KILL ••••••••• 1.5
6 615118 SWITCH, WINKER ••••••••••••••• 1.6
8 6151A9 SWITCH, CLUTCH ••••••••••••••• 0.1
10 810150 GRIP, THROTTLE ••••••••••••••• 1.6
11 8101C0 GRIP, HANDLE :LEFT ••••••••••• 0.1
13 810155 HOUSING, THROTTLE •••••••••••• 1.6
14 8101C8 BRACKET, HANDLE LEVER :LEFT •• 0.2
16 8101C6 LEVER, HANDLE :LEFT •••••••••• 0.1
8101F5 LEVER, HANDLE :BOTH •••••••••• 0.2
Reqd. QTY
Ref.
3
No. K
1 17910-MKN-D11 CABLE COMP. A, THROTTLE ••••• 1

2 17920-MKN-D11 CABLE COMP. B, THROTTLE ••••• 1
3 22870-MKN-D11 CABLE COMP., CLUTCH ••••••••• 1
4 35106-MKN-D50 GUIDE COMP., CABLE •••••••••• 1
5 35130-MKN-D11 SWITCH ASSY., ENGINE STOP ••• 1
6 35200-MKN-D11 SWITCH ASSY., WINKER •••••••• 1 -------- -------- 2ED,2FO,2MA,2U,3ED,4ED,ED,FO,MA,U
35200-MKN-K11 •••••••••••••••••••••••••••• 1 -------- -------- 2KO,KO
7 35205-MKN-D10 STAY, L. CLIP ••••••••••••••• 1
8 35335-MKJ-D00 SWITCH SET, CLUTCH •••••••••• 1
9 45517-KCW-870 HOLDER, MASTER CYLINDER ••••• 1
10 53140-MGS-D30 GRIP COMP., THROTTLE •••••••• 1
11 53150-MGS-D30 GRIP, L. HANDLE ••••••••••••• 1
12 53167-MGS-D30 HOUSING, UPPER THROTTLE ••••• 1
13 53168-MGS-D30 HOUSING, UNDER THROTTLE ••••• 1
14 53172-MJE-D00 HOLDER, CLUTCH LEVER •••••••• 1
15 53174-116-670 PLUG, HANDLE LEVER BRACKET •• 1
16 53178-MJE-D00 LEVER COMP., L. HANDLE •••••• 1
17 53192-MJE-D00 BOLT, WIRE ADJUSTING •••••••• 1
18 90013-GHB-660 BOLT, FLANGE, 6X22 •••••••••• 2
19 90113-438-000 BOLT, L. STEERING HANDLE LEVER 
PIVOT 1
20 90124-MCJ-752 SCREW, FLAT, 3X16 ••••••••••• 1
21 90301-782-000 NUT, U, 6MM ••••••••••••••••• 1
22 90321-KT7-760 NUT, FIXING ••••••••••••••••• 1
23 90508-MGS-D30 SCREW-WASHER, 5X16 •••••••••• 4
61
2018.12.10 E
F-4 HANDLE LEVER/SWITCH/CABLE
Reqd. QTY
Ref.
3
No. K
24 91535-TA0-003 CLIP, COUPLER(DARK BROWN) ••• 2

25 91554-SM4-003 HOLDER, BRACKET(RED) •••••••• 2
26 93500-05022-0G SCREW, PAN, 5X22 •••••••••••• 2
27 94002-08070-0S NUT, HEX., 8MM •••••••••••••• 1
28 95701-06010-08 BOLT, FLANGE, 6X10 •••••••••• 2
62
2018.12.10 E
F-5-10 FRONT BRAKE MASTER CYLINDER
L.O.N. F.R.T.
No. Description
1 6151B2 SWITCH, FRONT STOP ••••••••••• 0.1
5 617196 SENSOR, WHEEL SPEED :FRONT ••• 0.8
7 712127 HOSE A, FRONT BRAKE •••••••••• 1.7
.INCLUDES: Bleed brakes
8 7121L5 HOSE D, FRONT BRAKE •••••••••• 0.4
11 712105 CYLINDER, FRONT BRAKE MASTER • 0.4
16 7121G6 DIAPHRAGM, FRONT BRAKE MASTER
CYLINDER •••••••••••••••••••• 0.1
17 7121G9 PISTON SET, FRONT BRAKE MASTER 0.4
18 8101C7 LEVER, HANDLE :RIGHT ••••••••• 0.1
8101F5 LEVER, HANDLE :BOTH •••••••••• 0.2
Reqd. QTY
Ref.
3
No. K
1 35340-MGS-D31 SWITCH ASSY., FR. STOP •••••• 1

2 38514-MKH-D00 CLAMPER B, SENSOR CORD •••••• 1
3 38516-MGE-003 CLAMP, ABS CORD(D8.5) ••••••• 1
4 38517-MGE-003 CLAMP, ABS CORD(D12) •••••••• 2
5 38520-MKN-D11 SENSOR, FR. WHEEL SPEED ••••• 1
6 38521-MKN-D50 GUARD, ABS SENSOR ••••••••••• 1
7 45124-MKN-D11 HOSE COMP. A, FR. BRAKE ••••• 1
8 45127-MKN-D51 HOSE COMP. D, FR. BRAKE ••••• 1
9 45132-MKN-D50 CLAMPER, FR. BRAKE HOSE ••••• 1
10 45504-410-003 BOOT COMP. •••••••••••••••••• 1
11 45510-MGH-641 CYLINDER SUB ASSY., FR. BRAKE 
MASTER(NISSIN) 1
12 45512-MA6-006 PROTECTOR ••••••••••••••••••• 1
13 45513-MM5-016 CAP, MASTER CYLINDER(NISSIN) 1
14 45517-166-006 HOLDER, MASTER CYLINDER ••••• 1
15 45518-MM5-006 PLATE, DIAPHRAGM •••••••••••• 1
16 45520-MM5-006 DIAPHRAGM ••••••••••••••••••• 1
17 45530-MA4-671 CYLINDER SET, MASTER •••••••• 1
18 53170-MJE-D01 LEVER ASSY., R. HANDLE •••••• 1
19 53174-116-670 PLUG, HANDLE LEVER BRACKET •• 1
20 90013-GHB-610 BOLT, FLANGE, 6X12 •••••••••• 1
21 90013-GHB-660 BOLT, FLANGE, 6X22 •••••••••• 2
22 90013-GHB-670 BOLT, FLANGE, 6X25 •••••••••• 1
24 90113-MKN-D50 BOLT, FLANGE, 6X23.5 •••••••• 1
63
2018.12.10 E
F-5-10 FRONT BRAKE MASTER CYLINDER
Reqd. QTY
Ref.
3
No. K
25 90114-MA5-671 BOLT, HANDLE LEVER PIVOT •••• 1

26 90145-MS9-612 BOLT, OIL, 10X22(SAGA) •••••• 3
27 90202-KCW-870 NUT, CAP, 6MM ••••••••••••••• 1
28 90545-300-000 WASHER, OIL BOLT •••••••••••• 6
29 90651-MA5-671 CIRCLIP ••••••••••••••••••••• 1
30 93600-04012-1G SCREW, FLAT, 4X12 ••••••••••• 2
31 93893-04012-17 SCREW-WASHER, 4X12 •••••••••• 1
32 94021-06070-0S NUT, CAP, 6MM ••••••••••••••• 1
64
2018.12.10 E
F-5-20 ABS MODULATOR
L.O.N. F.R.T.
No. Description
2 7121D7 PIPE A, REAR BRAKE ••••••••••• 0.5
3 7121D8 PIPE B, REAR BRAKE ••••••••••• 0.5
4 7121C8 PIPE B, FRONT BRAKE •••••••••• 1.8
5 7121C9 PIPE C, FRONT BRAKE •••••••••• 1.9
7 7111H1 MODULATOR, ABS ••••••••••••••• 2.5
9 7111Q0 CASE, ABS MODULATOR •••••••••• 3.0
10 7111M9 COVER, ABS MODULATOR ••••••••• 0.3
Reqd. QTY
Ref.
3
No. K
1 33705-KW7-900 RUBBER A, TAILLIGHT MOUNTING 3

2 43311-MJE-DB0 PIPE COMP. A, RR. BRAKE ••••• 1
3 43312-MJE-DB0 PIPE COMP. B, RR. BRAKE ••••• 1
4 45125-MKN-D50 PIPE COMP. B, FR. BRAKE ••••• 1
5 45126-MKN-D50 PIPE COMP. C, FR. BRAKE ••••• 1
6 50345-MJE-DB0 STAY, ABS MODULATOR ••••••••• 1
7 57110-MKN-D51 MODULATOR ASSY.(NISSIN) ••••• 1
8 61102-KTY-D30 COLLAR, RADIATOR MOUNTING ••• 3
9 80110-MKN-D50 TRAY COMP., ABS MODULATOR ••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
80111-MKN-C50 TRAY, ABS MODULATOR ••••••••• 1 -------- -------- 2MA,2U,MA,U
10 80120-MKN-D50 COVER, ABS MODULATOR •••••••• 1
11 90116-MCS-G00 RIVET, PUSH ••••••••••••••••• 4
12 90661-K87-L51 CLAMP, BRAKE PIPE(7.0X2) •••• 1
13 90661-KVK-B11 CLIP, BRAKE PIPE(6.9X2) ••••• 1
14 90672-SB2-003 STRAP, CABLE, 105MM(BLACK) •• 1
15 90684-ZA0-601 CLIP, HARNESS ••••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
16 94103-06700 WASHER, PLAIN, 6MM •••••••••• 3
17 95701-06025-07 BOLT, FLANGE, 6X25 •••••••••• 3
65
2018.12.10 E
F-7 HANDLE PIPE/TOP BRIDGE
L.O.N. F.R.T.
No. Description
1 8121B8 COVER, COMBINATION SWITCH •••• 0.1
3 6141A2 RECEIVER UNIT, IMMOBILIZER ••• 0.5
5 6151A1 KEY SET •••••••••••••••••••••• 0.9
.INCLUDES: HISS memorization
6 615145 SWITCH, COMBINATION & LOCK ••• 0.7
.INCLUDES: HISS memorization
7 6151C2 BASE, CONTACT •••••••••••••••• 0.5
13 8101B1 PIPE, STEERING HANDLE :RIGHT • 0.4
15 (16,17,18)
8101D6 WEIGHT B, HANDLE :LEFT ••••••• 0.2
8101D7 WEIGHT B, HANDLE :RIGHT •••••• 0.4
8101D8 WEIGHT B, HANDLE :BOTH ••••••• 0.5
19 8101B0 PIPE, STEERING HANDLE :LEFT •• 0.4
8101B2 PIPE, STEERING HANDLE :BOTH •• 0.6
21 510110 BRIDGE, FORK TOP ••••••••••••• 0.2
Reqd. QTY
Ref.
3
No. K
1 17575-MKN-D50 COVER, COMBINATION SWITCH ••• 1

2 19639-KEE-630 RUBBER, MOUNTING •••••••••••• 2
3 30430-MKN-305 RECEIVER UNIT SET ••••••••••• 1 -------- -------- 2ED,3ED,4ED,ED
30430-MKN-F51 RECEIVER UNIT ••••••••••••••• 1 -------- -------- 2FO,FO
30430-MKN-D51 •••••••••••••••••••••••••••• 1 -------- -------- 2KO,2U,KO,U
30430-MKN-M51 •••••••••••••••••••••••••••• 1 -------- -------- 2MA,MA
4 30435-MKN-D50 COVER, RECEIVER UNIT HOLE ••• 1
5 35010-MKN-D50 KEY SET ••••••••••••••••••••• 1
6 35100-MKN-D51 SWITCH ASSY., COMBINATION & 
LOCK 1
7 35101-MKN-D51 BASE COMP., CONTACT ••••••••• 1
8 35113-MJE-D00 EMBLEM, KEY ••••••••••••••••• 4
(2)
9 35121-MJE-D02 KEY, BLANK •••••••••••••••••• (1)
10 35910-MJE-D00 GUIDE, L. FR. CORD •••••••••• 1
11 45157-MKN-D10 CLAMPER C, R. ••••••••••••••• 1
12 50197-MKN-D50 STAY COMP., KEY MOUNTING •••• 1
13 53100-MKN-D10 PIPE COMP., R. STEERING HANDLE 1
14 53104-MGZ-J00 WEIGHT, STEERING HANDLE ••••• 2
15 53105-MGZ-J00 WEIGHT B, STEERING HANDLE ••• 2
16 53107-KM9-000 RUBBER B, HANDLE WEIGHT ••••• 2
17 53108-MJ0-000 RING, HANDLE WEIGHT SNAP •••• 2
18 53109-MV4-000 RUBBER B, HANDLE WEIGHT ••••• 2
19 53150-MKN-D10 PIPE COMP., L. STEERING HANDLE 1
20 53190-MKN-D50 STAY, RECEIVER UNIT ••••••••• 1
66
2018.12.10 E
F-7 HANDLE PIPE/TOP BRIDGE
Reqd. QTY
Ref.
3
No. K
21 53230-MKN-D10 BRIDGE, FORK TOP •••••••••••• 1

22 53232-MJ4-670 CAP, STEERING STEM NUT •••••• 1
23 80101-MFJ-D00 COLLAR, RR. FENDER •••••••••• 
(FOR FR.) 2
24 83551-GE2-000 GROMMET, AIR CLEANER CASE ••• 2
25 90107-MGE-000 BOLT, FLANGE, 8X40 •••••••••• 2
26 90107-MJN-A00 BOLT, ONE-WAY, 8MM •••••••••• 2
27 90116-SP0-003 CLIP, BUMPER SEAL ••••••••••• 2
28 90123-MKF-D60 BOLT, FLANGE, 8X35 •••••••••• 2
29 90126-MKN-D10 SCREW, OVAL, 6X50 ••••••••••• 2
30 90304-KGA-900 NUT, STEERING STEM •••••••••• 1
31 90503-KGA-900 WASHER, STEERING STEM ••••••• 1
32 91059-KY2-711 SCREW, TAPPING, 3X16 •••••••• 3
33 91554-SM4-003 HOLDER, BRACKET(RED) •••••••• 1
34 93891-05018-08 SCREW-WASHER, 5X18 •••••••••• 2
35 94103-05800 WASHER, PLAIN, 5MM •••••••••• 2
67
2018.12.10 E
F-9 STEERING STEM
L.O.N. F.R.T.
No. Description
3 510100 STEM OR SHAFT ASSY., STEERING 1.1
4 (1)
5101B2 THREAD, STEERING HEAD TOP •••• 0.9
8 5101B6 BEARING, HEAD PIPE :UPPER •••• 1.1
5101C7 BEARING, HEAD PIPE :BOTH ••••• 1.3
9 (2)
5101B7 BEARING, HEAD PIPE :LOWER •••• 1.3
5101C7 BEARING, HEAD PIPE :BOTH ••••• 1.3
Reqd. QTY
Ref.
3
No. K
1 53213-MB4-771 DUST SEAL, STEERING UPPER 

(ARAI) 1
2 53214-371-010 DUST SEAL, STEERING HEAD •••• 1
3 53219-MKN-D10 STEM SUB ASSY., STEERING •••• 1
4 53220-K87-A00 THREAD COMP., STEERING HEAD 
TOP 1
5 90041-GHB-740 BOLT, FLANGE, 10X40 ••••••••• 2
6 90302-425-830 THREAD B, STEERING HEAD TOP • 1
7 90506-425-830 WASHER, LOCK •••••••••••••••• 1
8 91015-KT8-005 BEARING, HEAD PIPE UPPER(KOYO) 1
9 91016-KT8-005 BEARING, HEAD PIPE UNDER(KOYO) 1
68
2018.12.10 E
F-10 FRONT FENDER
L.O.N. F.R.T.
No. Description
3 4131B7 FENDER, FRONT •••••••••••••••• 0.4
Reqd. QTY
Ref.
3
No. K
1 33741-KTG-U01 REFLECTOR, FR. REFLEX(AMBER) 2

2 61105-MKN-D50 STAY, FR. REFLECTOR ••••••••• 2
3 61110-MKN-D50ZB FENDER SET, FR.(WL)  
*TYPE2*...................... 1 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
61110-MKN-D50ZC *TYPE1*...................... 1 -------- -------- 3ED,ED,FO,KO,MA,U
4 61312-149-300 BOOT, HEADLIGHT BRACKET ••••• 2
5 80101-165-000 RUBBER, RR. FENDER CUSHION •• 
(FOR FR.) 4
6 84706-163-670 COLLAR, TAILLIGHT MOUNTING •• 2
7 90130-KYJ-900 SCREW, PAN, 6X22 •••••••••••• 4
8 90301-KGH-901 NUT, U, 6MM(FUJI SEIMITSU) •• 2
69
2018.12.10 E
F-11 FRONT FORK
L.O.N. F.R.T.
No. Description
1 5111C3 FORK ASSY., FRONT :RIGHT ••••• 0.4
2 5111C6 SPRING, FRONT FORK :RIGHT •••• 0.6
5 5111C8 TUBE, OUTER :LEFT •••••••••••• 0.7
5111C9 TUBE, OUTER :RIGHT ••••••••••• 0.7
5111D0 TUBE, OUTER :BOTH •••••••••••• 1.2
12 5111D5 PIPE, SLIDE :RIGHT ••••••••••• 0.7
14 511160 DAMPER, FRONT FORK ••••••••••• 0.6
21 (8,9)
5111E7 SEAL SET, FRONT FORK :LEFT ••• 0.7
5111E8 SEAL SET, FRONT FORK :RIGHT •• 0.7
5111E9 SEAL SET, FRONT FORK :BOTH ••• 1.2
22 5111C2 FORK ASSY., FRONT :LEFT •••••• 0.4
5111C4 FORK ASSY., FRONT :BOTH •••••• 0.5
23 (7,13)
5111C5 SPRING, FRONT FORK :LEFT ••••• 0.6
5111C7 SPRING, FRONT FORK :BOTH ••••• 0.9
25 5111D4 PIPE, SLIDE :LEFT •••••••••••• 0.7
5111D6 PIPE, SLIDE :BOTH •••••••••••• 1.2
Reqd. QTY
Ref.
3
No. K
1 51400-MKN-D51 FORK ASSY., R. FR.(SHOWA) ••• 1

2 51401-MKN-D51 SPRING, R. FR. •••••••••••••• 1
3 51404-MKN-D51 COLLAR COMP., SPRING(SHOWA) • 1
4 51408-KAE-871 STOPPER, SPRING SEAT(SHOWA) • 1
5 51410-MKN-D51 TUBE, OUTER ••••••••••••••••• 2
6 51412-MB4-003 RING, BACK UP(SHOWA) •••••••• 2
7 51412-MKN-D51 SPRING B, REBOUND(SHOWA) •••• 1
8 51414-MFJ-A51 BUSH, GUIDE ••••••••••••••••• 2
9 51415-MFJ-A51 BUSH, SLIDER •••••••••••••••• 2
10 51419-K94-T01 SEAT, STOPPER ••••••••••••••• 1
11 51423-K94-T01 PLATE, CENTERING •••••••••••• 1
12 51425-MKN-D51 PIPE COMP., R. SLIDE(SHOWA) • 1
13 51426-MKN-D51 ROD COMP.(SHOWA) •••••••••••• 1
14 51430-MKN-D51 DAMPER COMP., FR.(SHOWA) •••• 1
15 51447-KA4-711 RING, OIL SEAL STOPPER(SHOWA) 2
16 51450-K94-T01 BOLT COMP., FR. FORK •••••••• 2
17 51451-MAJ-G41 NUT, HEX., 10MM ••••••••••••• 1
18 51451-MKN-D51 NUT, LOCK(SHOWA) •••••••••••• 1
19 51455-MEE-D01 RING, STOPPER ••••••••••••••• 2
20 51456-K94-T01 RING, STOPPER ••••••••••••••• 1
21 51490-MKL-D81 SEAL SET, FR. FORK •••••••••• 2
22 51500-MKN-D51 FORK ASSY., L. FR.(SHOWA) ••• 1
23 51501-MKN-D51 SPRING, L. FR. •••••••••••••• 1
24 51502-MKN-D51 COLLAR COMP. B, SPRING(SHOWA) 1
25 51525-MKN-D51 PIPE COMP., L. SLIDE(SHOWA) • 1
70
2018.12.10 E
F-11 FRONT FORK
Reqd. QTY
Ref.
3
No. K
26 90116-088-931 BOLT, SOCKET, 8X22 •••••••••• 1

27 90134-MEL-000 BOLT, 8X45 •••••••••••••••••• 4
28 90544-283-000 WASHER, SPECIAL, 8MM(SHOWA) • 1
29 91251-MKL-D81 SEAL, DUST •••••••••••••••••• 2
30 91258-MEE-D01 O-RING, 39.7X2.4 •••••••••••• 2
71
2018.12.10 E
F-12 FRONT BRAKE CALIPER
L.O.N. F.R.T.
No. Description
3 7111A0 SHOE(PAD) SET, BRAKE
:LEFT FRONT ••••••••••••••••• 0.1
7111A1 SHOE(PAD) SET, BRAKE
:RIGHT FRONT •••••••••••••••• 0.1
7111A2 SHOE(PAD) SET, BRAKE
:BOTH FRONT ••••••••••••••••• 0.2
8 (1,2,9)
7111D2 PISTON, FRONT BRAKE CALIPER
:LEFT ••••••••••••••••••••••• 0.6
or more
:RIGHT •••••••••••••••••••••• 0.6
or more
:BOTH ••••••••••••••••••••••• 1.0
10 7111B5 CALIPER, FRONT BRAKE :LEFT ••• 0.3
11 7111B6 CALIPER, FRONT BRAKE :RIGHT •• 0.3
+ 7111B7 CALIPER, FRONT BRAKE :BOTH ••• 0.4
Reqd. QTY
Ref.
3
No. K
1 06451-MCZ-006 SEAL SET, PISTON •••••••••••• 4

2 06452-MCZ-006 SEAL SET, PISTON •••••••••••• 4
3 06455-MKN-D51 PAD SET, FR. •••••••••••••••• 2
4 43352-568-003 SCREW, BLEEDER(NISSIN) •••••• 2
5 43353-461-771 CAP, BLEEDER •••••••••••••••• 2
6 45103-MR7-006 SEAL, JOINT ••••••••••••••••• 2
7 45106-MJP-G51 SPRING, PAD ••••••••••••••••• 2
8 45107-MJP-G51 PISTON A •••••••••••••••••••• 4
9 45117-MJP-G51 PISTON B •••••••••••••••••••• 4
10 45150-MJP-G51 CALIPER SUB ASSY., L. FR. 
(NISSIN) 1
11 45250-MJP-G51 CALIPER SUB ASSY., R. FR. 
(NISSIN) 1
12 51497-MKN-D50 SPACER, FR. FORK •••••••••••• 4
13 90104-MJP-G51 BOLT, TORX, 8X38 •••••••••••• 6
14 90123-MJP-G50 BOLT, FLANGE, 10X57 ••••••••• 4
72
2018.12.10 E
F-12 FRONT BRAKE CALIPER
L.O.N. F.R.T.
No. Description
+11 .INCLUDES: Bleed brakes
73
2018.12.10 E
F-14-40 FRONT WHEEL
L.O.N. F.R.T.
No. Description
1 (2)
7101K1 VALVE, CLAMP IN :FRONT ••••••• 0.9
.INCLUDES: Balance
3 (16)
710151 AXLE, FRONT WHEEL •••••••••••• 0.3
5 7101B0 RING, PULSER :FRONT •••••••••• 0.4
7 (8)
7101D4 FRONT WHEEL •••••••••••••••••• 1.0
.INCLUDES: Balance
9 710139 FRONT TIRE(ONE) •••••••••••••• 0.9
.INCLUDES: Balance
10 7101A6 WEIGHT, BALANCE :FRONT ••••••• 0.6
11 7111D8 DISC, FRONT BRAKE :RIGHT ••••• 0.4
12 7111D7 DISC, FRONT BRAKE :LEFT •••••• 0.4
7111D9 DISC, FRONT BRAKE :BOTH •••••• 0.5
15 710115 BEARING, FRONT WHEEL(ONE) •••• 0.5
710115G .Replace 1 bearing add ••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 42755-MKA-D81 VALVE ASSY., CLAMP IN ••••••• 1

2 42758-MKA-D81 O-RING •••••••••••••••••••••• 1
3 44301-MKN-D50 AXLE, FR. WHEEL ••••••••••••• 1
4 44311-MGH-640 COLLAR, R. FR. WHEEL SIDE ••• 
(BOTH SIDES) 2
5 44515-MKN-D50 RING, FR. PULSER •••••••••••• 1
6 44620-MJE-D00 COLLAR, FR. AXLE DISTANCE ••• 1
7 44650-MKN-D30ZA WHEEL SUB ASSY., FR.(WL)  
8 44650-MKN-D50ZB WHEEL SUB ASSY., FR.  
*TYPE1*...................... 1 -------- -------- 3ED,ED,FO,KO,MA,U
9 44711-MKN-D51 TIRE, FR.(DUNLOP) 
(120/70ZR17M/C 58W) 1
10 44721-MGH-H21 WEIGHT, BALANCE(10G) •••••••• N
44722-MGH-H21 WEIGHT, BALANCE(15G) •••••••• N
11 45120-MKN-D51 DISK COMP., R. FR. BRAKE •••• 1
12 45220-MKN-D51 DISK COMP., L. FR. BRAKE •••• 1
13 90105-MGS-D30 BOLT, DISK, 8X25 •••••••••••• 10
14 90112-MKN-D50 BOLT, FR. AXLE •••••••••••••• 1
15 91053-MGS-D31 BEARING, RADIAL BALL, 6204UU 2
16 91252-MC4-013 OIL SEAL, 28X47.2X7(ARAI) ••• 2
74
2018.12.10 E
F-15 REAR BRAKE MASTER CYLINDER
L.O.N. F.R.T.
No. Description
4 712180 HOSE A, REAR BRAKE ••••••••••• 0.5
5 7121B2 HOSE D, REAR BRAKE ••••••••••• 0.6
6 7121E0 PIPE E, REAR BRAKE ••••••••••• 0.6
7 7121B3 HOSE F, REAR BRAKE ••••••••••• 0.6
10 712125 CYLINDER, REAR BRAKE MASTER •• 0.5
11 7121F6 CUP, REAR MASTER CYLINDER OIL 0.2
12 7121C2 HOSE, REAR MASTER CYLINDER OIL
CUP ••••••••••••••••••••••••• 0.3
14 7121H0 PISTON SET, REAR BRAKE MASTER 0.5
18 7121G7 DIAPHRAGM, REAR BRAKE MASTER
CYLINDER •••••••••••••••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 43160-MKN-D50 STAY A, RR. BRAKE ••••••••••• 1

2 43161-MKN-D50 STAY B, RR. BRAKE ••••••••••• 1
3 43162-MKN-D50 STAY C, RR. BRAKE ••••••••••• 1
4 43310-MKN-D51 HOSE COMP. A, RR. BRAKE ••••• 1
5 43313-MKN-D51 HOSE COMP. D, RR. BRAKE ••••• 1
6 43314-MKN-D50 PIPE COMP. E, RR. BRAKE ••••• 1
7 43315-MKN-D51 HOSE COMP. F, RR. BRAKE ••••• 1
8 43503-MR7-006 CONNECTOR ••••••••••••••••••• 1
9 43504-MB2-006 BOOT COMP. •••••••••••••••••• 1
10 43510-MKN-D51 CYLINDER SUB ASSY., RR. BRAKE 
MASTER(NISSIN) 1
11 43511-KV3-831 CUP COMP., OIL •••••••••••••• 1
12 43512-MKN-D51 HOSE COMP., RR. BRAKE MASTER 
CYLINDER 1
13 43514-KS6-701 CLAMP, MASTER CYLINDER OIL 
HOSE 2
14 43520-MB2-315 PISTON SET, MASTER CYLINDER 
(NISSIN) 1
15 43530-KV3-701 ROD COMP., PUSH ••••••••••••• 1
16 45161-K87-L50 COLLAR, BRAKE HOSE STAY ••••• 1
17 45513-KK1-771 CAP, MASTER CYLINDER •••••••• 1
18 45520-MG7-006 DIAPHRAGM ••••••••••••••••••• 1
19 45521-HA2-006 PLATE, DIAPHRAGM •••••••••••• 1
20 46182-MEL-D21 CIRCLIP ••••••••••••••••••••• 1
21 46503-MFG-D00 PIN COMP., BRAKE ROD •••••••• 1
75
2018.12.10 E
F-15 REAR BRAKE MASTER CYLINDER
Reqd. QTY
Ref.
3
No. K
22 46504-MAL-601 JOINT, BRAKE ROD •••••••••••• 1

23 64312-KWW-640 GROMMET, MAIN PIPE COVER •••• 1
24 90013-GHB-620 BOLT, FLANGE, 6X14 •••••••••• 5
25 90013-GHB-710 BOLT, FLANGE, 6X40 •••••••••• 1
26 90135-MEL-000 BOLT, SOCKET, 6X20 •••••••••• 2
27 90145-MS9-612 BOLT, OIL, 10X22(SAGA) •••••• 2
28 90545-300-000 WASHER, OIL BOLT •••••••••••• 4
29 91212-422-006 O-RING, 14.8X2.4 •••••••••••• 1
30 93600-04040-1G SCREW, FLAT, 4X40 ••••••••••• 2
31 93893-04012-17 SCREW-WASHER, 4X12 •••••••••• 1
32 94002-08000-0S NUT, HEX., 8MM •••••••••••••• 1
33 94201-20120 PIN, SPLIT, 2.0X12 •••••••••• 1
76
2018.12.10 E
F-17 REAR BRAKE CALIPER
L.O.N. F.R.T.
No. Description
1 711140 SHOE(PAD) SET, BRAKE :REAR ••• 0.1
3 617197 SENSOR, WHEEL SPEED :REAR •••• 0.5
5 (2)
7111D5 PISTON, REAR BRAKE CALIPER ••• 0.5
7 7111C1 BRACKET, REAR CALIPER •••••••• 0.5
10 711155 CALIPER, REAR BRAKE •••••••••• 0.6
Reqd. QTY
Ref.
3
No. K
1 06435-MGZ-J01 PAD SET, RR. •••••••••••••••• 1

2 06451-443-405 SEAL SET, PISTON •••••••••••• 1
3 38510-MKN-D51 SENSOR, RR. WHEEL SPEED ••••• 1
4 38515-MJE-D10 STAY, RR. SENSOR CORD ••••••• 1
5 43107-KT7-761 PISTON •••••••••••••••••••••• 1
6 43108-MBB-006 SPRING, PAD ••••••••••••••••• 1
7 43110-MJE-DB1 BRACKET COMP., RR. BRAKE 
(NISSIN) 1
8 43112-KT7-761 RETAINER •••••••••••••••••••• 1
9 43132-KT7-761 BOOT, SLEEVE •••••••••••••••• 1
10 43150-MJE-DB1 CALIPER SUB ASSY., RR. BRAKE 
(NISSIN) 1
11 43215-KZ4-J41 PIN, HANGER ••••••••••••••••• 1
12 43352-568-003 SCREW, BLEEDER(NISSIN) •••••• 1
13 43353-461-771 CAP, BLEEDER •••••••••••••••• 1
14 45111-MA3-006 SLEEVE •••••••••••••••••••••• 1
15 45111-MAJ-G41 RING, STOPPER ••••••••••••••• 1
16 45131-MN9-006 BOLT, PIN ••••••••••••••••••• 1
17 45133-MA3-006 BOOT B •••••••••••••••••••••• 1
18 45157-MKH-D00 CLAMPER A, SENSOR CORD •••••• 1
19 90013-GHB-610 BOLT, FLANGE, 6X12 •••••••••• 1
21 90180-MN8-006 BOLT, FLANGE, 8X49 •••••••••• 1
22 90690-MCA-003 CLIP, CABLE, 14MM ••••••••••• 1
23 90690-MJE-D11 CLIP, CABLE, 10MM ••••••••••• 1
77
2018.12.10 E
F-19-40 REAR WHEEL
L.O.N. F.R.T.
No. Description
1 (26)
710157 DAMPER, REAR WHEEL ••••••••••• 0.4
2 7101A0 SPROCKET, FINAL DRIVEN ••••••• 0.5
3 (24,25)
710160 AXLE, REAR WHEEL ••••••••••••• 0.4
6 7101B1 RING, PULSER :REAR ••••••••••• 0.5
7 7101A5 FLANGE ASSY., FINAL DRIVEN ••• 0.5
10 (11)
710118 REAR WHEEL ••••••••••••••••••• 1.1
.INCLUDES: Balance
12 710142 REAR TIRE(ONE) ••••••••••••••• 1.0
.INCLUDES: Balance
13 (14)
7101K2 VALVE, CLAMP IN :REAR •••••••• 1.0
.INCLUDES: Balance
15 711145 DISC, REAR BRAKE ••••••••••••• 0.5
16 7101E1 WEIGHT, BALANCE :REAR •••••••• 0.7
22 7101D1 BEARING, FINAL DRIVEN FLANGE • 0.6
23 710133 BEARING, REAR WHEEL(ONE) ••••• 0.6
710133G .Replace 1 bearing add ••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 06410-MGS-D30 DAMPER SET, WHEEL ••••••••••• 1

2 41201-MKN-D50 SPROCKET, FINAL DRIVEN(42T) • 1
3 42301-MKN-D50 AXLE, RR. WHEEL ••••••••••••• 1
4 42311-MER-D00 COLLAR, L. RR. WHEEL SIDE ••• 1
5 42312-MER-D00 COLLAR, RR. BRAKE SIDE •••••• 1
6 42515-MKN-D50 RING, RR. PULSER •••••••••••• 1
7 42615-MJE-D00 FLANGE SUB ASSY., RR. DRIVEN 1
8 42620-MKN-D50 COLLAR, RR. AXLE DISTANCE ••• 1
9 42625-MER-D00 COLLAR B, RR. WHEEL DISTANCE 1
10 42650-MKN-D30ZA WHEEL SUB ASSY., RR.(WL)  
11 42650-MKN-D50ZB WHEEL SUB ASSY., RR.  
12 42711-MKN-D51 TIRE, RR.(DUNLOP) 
(180/55ZR17M/C 73W) 1
13 42755-MKA-D81 VALVE ASSY., CLAMP IN ••••••• 1
14 42758-MKA-D81 O-RING •••••••••••••••••••••• 1
15 43251-K87-A00 DISK, RR. BRAKE ••••••••••••• 1
16 44721-MGH-H21 WEIGHT, BALANCE(10G) •••••••• N
17 90102-MAS-000 BOLT, STUD, 12X25 ••••••••••• 5
18 90105-MGS-D30 BOLT, DISK, 8X25 •••••••••••• 4
19 90306-KGH-901 NUT, U, 12MM(FUJI SEIMITSU) • 5
20 90306-MJE-D01 NUT, U, 18MM •••••••••••••••• 1
78
2018.12.10 E
F-19-40 REAR WHEEL
Reqd. QTY
Ref.
3
No. K
21 90401-KZ4-890 WASHER, 18X32X2 ••••••••••••• 1

22 91051-MAS-003 BEARING, RADIAL BALL, 63/22 • 1
23 91053-MGS-D31 BEARING, RADIAL BALL, 6204UU 2
24 91252-MAS-003 DUST SEAL, 30X56X7.5 •••••••• 1
25 91253-MAE-003 DUST SEAL, 30X47X7.5 •••••••• 1
26 91351-MGS-D30 O-RING, 55X2 •••••••••••••••• 1
79
2018.12.10 E
F-21 FUEL TANK
L.O.N. F.R.T.
No. Description
1 (19)
310120 PUMP ASSY., FUEL ••••••••••••• 0.7
4 3101C7 FILTER, FUEL ••••••••••••••••• 0.8
7 310100 TANK, FUEL ••••••••••••••••••• 0.6
16 310162 HOSE, FUEL FEED •••••••••••••• 0.3
17 4131NN COVER, FUEL TANK INNER ••••••• 0.1
23 (24)
3101C1 LOCKING FUEL TANK CAP •••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 16700-MKN-D51 PUMP ASSY., FUEL •••••••••••• 1

2 16711-MGS-D31 STOPPER ••••••••••••••••••••• 2
3 16712-MGS-D31 SCREW, 4X6.6 •••••••••••••••• 2
4 16730-MKA-D82 FILTER ASSY., FUEL •••••••••• 1
5 16958-GJ6-000 JOINT, FUEL TUBE •••••••••••• 1 -------- -------- 2MA,2U,MA,U
6 17359-419-670 JOINT, BREATHER TUBE •••••••• 1
7 17500-MKN-D30ZA TANK ASSY., FUEL(WL)  
17500-MKN-D10ZB *TYPE1*...................... 1 -------- -------- 3ED,ED,FO,KO,MA,U
8 17516-KCZ-000ZB TRIM, FUEL TANK 
*NH1*...................BLACK 4
9 17534-MKN-D50 RUBBER, FR. TANK MOUNTING ••• 2
10 17538-KZZ-900 COLLAR •••••••••••••••••••••• 2
11 17540-MJE-D00 FASTENER A, DUAL LOCK, 8X25 • 6
12 17541-MJE-D00 FASTENER C, DUAL LOCK, 8X25 • 4
13 17543-MJE-D00 TUBE, DRAIN ••••••••••••••••• 1
14 17543-MJE-DB0 FASTENER F, DUAL LOCK, 20X20 4
15 17561-KVG-900 JOINT, FUEL TUBE •••••••••••• 1 -------- -------- 2MA,2U,MA,U
16 17570-MJE-D01 HOSE COMP., FUEL FEED ••••••• 1
17 17570-MKN-D30ZA COVER ASSY., FUEL TANK FR.(WL)  
17570-MKN-D10ZA *TYPE1*...................... 1 -------- -------- 3ED,ED,FO,KO,MA,U
18 17572-MJE-D00 CUSHION, RR. FUEL TANK •••••• 2
19 17574-MGS-D30 PACKING, BASE ••••••••••••••• 1
20 17580-MJE-D00 TUBE, FUEL TANK BREATHER •••• 1 -------- -------- 2MA,2U,MA,U
80
2018.12.10 E
F-21 FUEL TANK
Reqd. QTY
Ref.
3
No. K
21 17581-MJE-D00 TUBE, FUEL TANK BREATHER  

MIDDLE 1 -------- -------- 2MA,2U,MA,U
22 17583-MKN-C50 STAY, BREATHER MIDDLE ••••••• 1 -------- -------- 2MA,2U,MA,U
23 17620-MJE-D02 CAP COMP., FUEL FILLER •••••• 1
24 17621-MGP-D61 SEAL, BREATHER •••••••••••••• 1
25 50173-KWT-700 FILM, PROTECTOR ••••••••••••• 1
26 77227-KVK-900 FILM B, PROTECTOR ••••••••••• 2
27 83551-300-000 GROMMET, AIR CLEANER CASE ••• 2
28 86150-KPG-901 EMBLEM, PRODUCT(MARUI) •••••• 1
29 90120-MJE-D00 BOLT, SOCKET, 4X25(SUS) ••••• 3
30 90130-MKN-D50 SCREW, PAN, 6X8 ••••••••••••• 2
31 90135-MJE-D00 BOLT, HINGE, 10X102.4 ••••••• 1
32 90201-415-000 NUT, CAP, 6MM ••••••••••••••• 6
33 90301-473-003 NUT, U, 6MM(FUSE RASHI) ••••• 1
35 94103-06800 WASHER, PLAIN, 6MM •••••••••• 1
36 95002-02130 CLIP, TUBE(B12.5) ••••••••••• 2
37 95005-75240-20 TUBE, 7.3X240(95005-75001-20M) 1 -------- -------- 2MA,2U,MA,U
38 95005-80410-20 TUBE, 8X410(95005-80001-20M) 1
39 95701-06040-00 BOLT, FLANGE, 6X40 •••••••••• 2
81
2018.12.10 E
F-23 SEAT/REAR COWL
L.O.N. F.R.T.
No. Description
4 413150 SEAT ••••••••••••••••••••••••• 0.1
5 811175 CABLE, SEAT LOCK ••••••••••••• 0.3
11 4131N5 HOOK, SEAT CATCH ••••••••••••• 0.1
13 (9)
4111X7 COWL, REAR :RIGHT •••••••••••• 0.2
16 4131F2 KEY, SEAT LOCK ••••••••••••••• 0.2
17 (12)
4111X6 COWL, REAR :LEFT ••••••••••••• 0.2
4111X8 COWL, REAR :BOTH ••••••••••••• 0.3
Reqd. QTY
Ref.
3
No. K
1 33706-KAN-960 COLLAR, TAILLIGHT MOUNTING •• 2

2 50201-MKN-D50 PLATE, KEY SETTING •••••••••• 1
3 61304-415-000 RUBBER, HEADLIGHT CASE 
MOUNTING 2
4 77100-MKN-D51ZB SEAT ASSY., MAIN 
*TYPE1*...................... 1
5 77156-MKN-D51 CABLE COMP., SEAT LOCK •••••• 1
6 77205-286-000 RUBBER B, SEAT SETTING •••••• 3
7 77206-MJE-DB0 RUBBER, SEAT CUSHION •••••••• 2
8 77210-MKN-D50 COVER, SEAT LOCK •••••••••••• 1
9 77216-MKN-D50 COWL B, R. RR. •••••••••••••• 1
10 77217-MKN-D50 COVER, KEY SETTING •••••••••• 1
11 77220-MJE-D00 LOCK COMP., SEAT •••••••••••• 1
12 77226-MKN-D50 COWL B, L. RR. •••••••••••••• 1
13 77230-MKN-D30ZA COWL SET A, R. RR.(WL)  
14 77234-GN2-000 SPRING, SEAT LOCK ••••••••••• 1
15 77235-MJE-D00 PLATE, LOCK KEY SETTING ••••• 1
16 77239-MJE-D03 KEY, SEAT LOCK(WAVE) •••••••• 1
17 77240-MKN-D30ZA COWL SET A, L. RR.(WL)  
18 77300-MKN-D51ZB SEAT ASSY., PILLION 
*TYPE1*...................... 1
19 80123-GN5-900 BAND, TOOL •••••••••••••••••• 1
82
2018.12.10 E
F-23 SEAT/REAR COWL
Reqd. QTY
Ref.
3
No. K
20 90127-MKN-D50 SCREW, SPECIAL, 6X14 •••••••• 4

21 90128-MKN-D50 SCREW, PAN, 6X22 •••••••••••• 2
23 90683-GR1-003 CLIP, BODY COVER •••••••••••• 2
24 90899-422-610 PLUG, CONE TYPE ••••••••••••• 1
25 93903-24380 SCREW, TAPPING, 4X12 •••••••• 4
26 96001-06010-00 BOLT, FLANGE, 6X10 •••••••••• 1
83
2018.12.10 E
F-24 SIDE COVER
L.O.N. F.R.T.
No. Description
4 4111H9 COVER, SIDE :RIGHT ••••••••••• 0.1
5 4111H8 COVER, SIDE :LEFT •••••••••••• 0.1
4111J0 COVER, SIDE :BOTH •••••••••••• 0.2
Reqd. QTY
Ref.
3
No. K
1 17541-MJE-D00 FASTENER C, DUAL LOCK, 8X25 • 2

2 17542-MJE-D40 FASTENER D, DUAL LOCK, 20X20 4
3 61312-149-300 BOOT, HEADLIGHT BRACKET ••••• 2
4 83500-MKN-D50 COVER ASSY., R. SIDE •••••••• 1
5 83600-MKN-D50 COVER ASSY., L. SIDE •••••••• 1
84
2018.12.10 E
F-25 AIR CLEANER
L.O.N. F.R.T.
No. Description
1 (2,3)
312105 ELEMENT, AIR CLEANER ••••••••• 0.5
7 (12,13)
3121A5 CASE, AIR CLEANER •••••••••••• 1.4
9 (8)
3121C9 FUNNEL, AIR :RIGHT ••••••••••• 0.7
10 (8)
3121C8 FUNNEL, AIR :LEFT •••••••••••• 0.7
3121E2 FUNNEL, AIR :BOTH •••••••••••• 0.8
11 312102 COVER, AIR CLEANER CASE •••••• 0.4
14 3121B0 DUCT, AIR CLEANER :RIGHT ••••• 0.3
15 3121A9 DUCT, AIR CLEANER :LEFT •••••• 0.3
3121B1 DUCT, AIR CLEANER :BOTH •••••• 0.5
17 (18)
617116 SENSOR, MAP •••••••••••••••••• 0.3
19 617120 SENSOR, AIR TEMP ••••••••••••• 0.3
Reqd. QTY
Ref.
3
No. K
1 17210-MKN-D50 ELEMENT COMP., AIR CLEANER •• 1

2 17213-MKN-D50 SEAL, AIR CLEANER ••••••••••• 1
3 17214-MKN-D50 SEAL, AIR CLEANER ELEMENT ••• 1
4 17215-MJE-D00 SEAL, THROTTLE BODY ••••••••• 2
5 17216-MJE-D00 SEAL, CENTER BOSS ••••••••••• 1
6 17217-MJE-D00 RUBBER, CUSHION ••••••••••••• 2
7 17224-MKN-D50 CASE SUB ASSY., AIR CLEANER • 1
8 17225-MJE-DB0 FUNNEL, AIR ••••••••••••••••• 2 -------- -------- 2ED,2FO,2KO,2MA,ED,FO,KO,MA
9 17225-MJE-G10 FUNNEL, R. AIR •••••••••••••• 1 -------- -------- 2U,3ED,4ED,U
10 17226-MJE-G10 FUNNEL, L. AIR •••••••••••••• 1 -------- -------- 2U,3ED,4ED,U
11 17235-MKN-D50 COVER SUB ASSY., AIR CLEANER 1
12 17241-MKN-D50 JOINT, R. AIR CLEANER DUCT •• 1
13 17242-MKN-D50 JOINT, L. AIR CLEANER DUCT •• 1
14 17243-MKN-D10 DUCT, R. AIR CLEANER •••••••• 1
15 17244-MKN-D10 DUCT, L. AIR CLEANER •••••••• 1
16 17265-MKN-D51 TUBE, BREATHER •••••••••••••• 1
17 37830-RGA-006 SENSOR ASSY., MAP ••••••••••• 1
18 37875-RGA-006 O-RING •••••••••••••••••••••• 1
19 37880-KWW-C01 SENSOR ASSY., AIR TEMPERATURE 1
21 90134-KPP-T00 SCREW, PAN, 5X14 •••••••••••• 2
22 90646-657-000 CLIP, AIR HOSE, 16MM •••••••• 2
23 91508-MM5-000 SCREW, PAN, 5MM ••••••••••••• 6
24 93901-25420 SCREW, TAPPING, 5X20 •••••••• 3
25 93903-25480 SCREW, TAPPING, 5X20 •••••••• 2
26 93903-25510 SCREW, TAPPING, 5X25 •••••••• 9
85
2018.12.10 E
F-25-20 AIR INJECTION CONTROL VALVE
L.O.N. F.R.T.
No. Description
7 314130 VALVE, SECONDARY AIR CONTROL • 1.5
Reqd. QTY
Ref.
3
No. K
1 17366-MJ0-000 CLIP B, TUBE •••••••••••••••• 1

2 17724-102-700 CLIP, SUB TANK HOSE ••••••••• 5
3 18651-MKN-D50 TUBE(AISV-AIR CLEANER) •••••• 1
4 18653-MKN-D50 TUBE, R. AIR INJECTION CONTROL 
VALVE 1
5 18654-MKN-D50 TUBE, L. AIR INJECTION CONTROL 
VALVE 1
6 36172-MKN-D51 SUSPENSION, SOLENOID VALVE •• 1
7 36450-MKN-D51 VALVE ASSY., EX. AIR INJECTION 1
86
2018.12.10 E
F-26 CANISTER
L.O.N. F.R.T.
No. Description
6 3141A4 CANISTER ••••••••••••••••••••• 0.3
12 3141A9 VALVE, PURGE CONTROL ••••••••• 1.8
Reqd. QTY
Ref.
3
No. K
1 17411-MGZ-A00 RUBBER, CANISTER MOUNTING ••• 1 -------- -------- 2ED,2KO,3ED,4ED,ED,KO

2 17411-MJE-TB0 RUBBER, CANISTER MOUNTING ••• 1 -------- -------- 2FO,FO
3 17412-MJE-L00 TUBE(PCSV-THROTTLE BODY) •••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
4 17413-MJE-L00 TUBE(PCSV-CANISTER) ••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
5 17414-MJE-L00 TUBE, AIR ••••••••••••••••••• 1 -------- -------- 2ED,2KO,3ED,4ED,ED,KO
17414-MJE-TB0 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
6 17420-MGZ-A02 CANISTER COMP. •••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
7 17430-MJE-L00 STAY COMP. A, CANISTER •••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
8 17430-MJE-TB0 GUARD, HEAT ••••••••••••••••• 1 -------- -------- 2FO,FO
9 17440-MJE-L00 STAY COMP. B, CANISTER •••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
10 17580-MJE-T10 TUBE, CANISTER •••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
11 33115-KVK-900 RUBBER, HEADLIGHT ••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
12 36162-MKA-D81 VALVE, PURGE CONTROL SOLENOID 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
13 61104-428-730 COLLAR, FR. FENDER(BLACK) ••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
14 64382-MM5-300 TAPE, COVER ••••••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
15 90002-MC7-000 BOLT, FLANGE, 5X8 ••••••••••• 2 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
16 95001-45320-40 TUBE, FUEL, 4.5X320  
(95001-45001-60M) 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
17 95002-40800-08 CLAMP, TUBE(D8) ••••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
18 95002-41000-08 CLAMP, TUBE(D10) •••••••••••• 1 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
19 95701-06010-00 BOLT, FLANGE, 6X10 •••••••••• 2 -------- -------- 2ED,2FO,2KO,3ED,4ED,ED,FO,KO
87
2018.12.10 E
F-27 EXHAUST MUFFLER
L.O.N. F.R.T.
No. Description
1 3131B4 GASKET, EXHAUST PIPE ••••••••• 0.8
or more
3 313120 MUFFLER •••••••••••••••••••••• 0.9
5 313121 PROTECTOR, MUFFLER ••••••••••• 0.1
9 617121 SENSOR, OXYGEN ••••••••••••••• 0.9
Reqd. QTY
Ref.
3
No. K
1 18291-MN4-920 GASKET, EX. PIPE •••••••••••• 4

2 18293-MCA-A20 RUBBER, PROTECTOR PACKING ••• 3
3 18300-MKN-D50 MUFFLER COMP., EX. •••••••••• 1 -------- -------- 2ED,2KO,2MA,2U,3ED,4ED,ED,KO,MA,U
18300-MKN-H50 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
4 18345-MBT-610 RUBBER, PROTECTOR MOUNTING •• 2
5 18355-MKN-D50 PROTECTOR, MUFFLER •••••••••• 1 -------- -------- 2ED,2KO,2MA,2U,3ED,4ED,ED,KO,MA,U
18355-MKN-T50 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
6 18422-MGZ-J00 RUBBER, EX. PIPE MOUNTING ••• 4
7 18423-MKN-D50 COLLAR, L. MUFFLER MOUNTING • 1
8 18424-MKN-D50 COLLAR, R. MUFFLER MOUNTING • 1
9 36531-MKN-D51 SENSOR, OXYGEN •••••••••••••• 1
10 90103-MJE-D00 BOLT, FLANGE, 8X55 •••••••••• 2
11 90113-GFP-B00 SCREW, PAN, 6X12 •••••••••••• 2
12 90304-KPH-700 NUT, HEX. CAP, 8MM •••••••••• 8
13 90658-SA0-003 CLIP, WIRE HARNESS •••••••••• 1
88
2018.12.10 E
F-29 PEDAL
L.O.N. F.R.T.
No. Description
2 4101A2 ARM, GEAR CHANGE ••••••••••••• 0.1
3 (1)
4101A1 PEDAL, GEAR CHANGE ••••••••••• 0.1
6 6151B5 SWITCH, REAR STOP :PEDAL SIDE 0.3
8 810160 PEDAL, REAR BRAKE •••••••••••• 0.2
11 5101B5 ROD, CHANGE •••••••••••••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 24706-MK3-770 RUBBER, DUST SEAL ••••••••••• 2

2 24710-MKN-D50 ARM COMP., GEAR CHANGE •••••• 1
3 24720-MKN-D50 PEDAL COMP., GEAR CHANGE •••• 1
4 24724-MBW-D21 COVER, DUST ••••••••••••••••• 2
5 24781-KSP-860 RUBBER, CHANGE PEDAL •••••••• 1
6 35350-MKN-D51 SWITCH ASSY., RR. STOP •••••• 1
7 35357-HP0-A00 SPRING, STOP SWITCH ••••••••• 1
8 46500-MJE-D00 PEDAL COMP., BRAKE •••••••••• 1
9 46513-KYJ-900 SPRING ASSY., BRAKE PEDAL ••• 1
10 90113-MGZ-J00 BOLT, CHANGE PIVOT •••••••••• 1
11 90165-MGZ-J00 BOLT, TIE ROD ••••••••••••••• 1
12 90301-MGZ-J00 NUT, SPECIAL, 6MM 
(LEFT HAND THREAD) 1
13 90557-230-000 WASHER, 15.2X25 ••••••••••••• 1
14 90651-MGE-641 CLIP, SWITCH COVER •••••••••• 1
15 94001-06070-0S NUT, HEX., 6MM •••••••••••••• 1
16 94511-15000 CIRCLIP, EXTERNAL, 15MM ••••• 1
17 95701-06020-07 BOLT, FLANGE, 6X20 •••••••••• 1
89
2018.12.10 E
F-30 STEP
L.O.N. F.R.T.
No. Description
2 4101N2 HOLDER, STEP :RIGHT •••••••••• 0.3
7 4101C6 BAR, MAIN STEP :RIGHT •••••••• 0.1
8 4101C5 BAR, MAIN STEP :LEFT ••••••••• 0.1
4101J1 BAR, MAIN STEP :BOTH ••••••••• 0.2
9 4101N1 HOLDER, STEP :LEFT ••••••••••• 0.2
4101N6 HOLDER, STEP :BOTH ••••••••••• 0.5
11 4101C8 BAR, PILLION STEP :RIGHT ••••• 0.1
12 4101C7 BAR, PILLION STEP :LEFT •••••• 0.1
4101P4 BAR, PILLION STEP :BOTH •••••• 0.2
13 4101D0 BRACKET, PILLION STEP :RIGHT • 0.2
14 4101C9 BRACKET, PILLION STEP :LEFT •• 0.2
4101K4 BRACKET, PILLION STEP :BOTH •• 0.3
Reqd. QTY
Ref.
3
No. K
1 28333-300-000 SPRING, KICK STARTER STOPPER 2

2 50600-MKN-D50 HOLDER, R. MAIN STEP •••••••• 1
3 50603-033-010 PIN, STEP BAR JOINT ••••••••• 2
4 50617-445-840 SPRING, R. STEP RETURN •••••• 1
5 50639-ML0-010 PIN, STEP BAR ••••••••••••••• 2
6 50644-445-840 SPRING, L. STEP RETURN •••••• 1
7 50660-MKN-D50 ARM, R. MAIN STEP ••••••••••• 1
8 50665-MKN-D50 ARM, L. MAIN STEP ••••••••••• 1
9 50700-MKN-D50 HOLDER, L. MAIN STEP •••••••• 1
10 50718-MN8-000 PLATE, PILLION STEP CLICK ••• 2
11 50720-K94-T00 ARM, R. PILLION STEP •••••••• 1
12 50730-K94-T00 ARM, L. PILLION STEP •••••••• 1
13 50750-MKN-D50 HOLDER, R. PILLION STEP ••••• 1
14 50760-MKN-D50 HOLDER, L. PILLION STEP ••••• 1
15 51486-MKN-D50 COLLAR, STEP LOWER •••••••••• 2
16 90116-MGZ-J00 BOLT, SOCKET, 8X22 •••••••••• 4
17 90116-MJE-D00 BOLT, SOCKET, 8X18 •••••••••• 4
18 92501-06060-0A BOLT, HEX. CAP, 6X60 •••••••• 2
19 94101-08000 WASHER, PLAIN, 8MM •••••••••• 2
20 94102-08800 WASHER, PLAIN, 8MM •••••••••• 2
21 94201-20150 PIN, SPLIT, 2.0X15 •••••••••• 4
22 96211-08000 BALL, STEEL, #8(1/4) •••••••• 2
90
2018.12.10 E
F-31 SIDE STAND
L.O.N. F.R.T.
No. Description
1 615195 SWITCH, SIDE STAND ••••••••••• 0.3
2 410180 BAR, SIDE STAND •••••••••••••• 0.2
5 (4)
410182 SPRING, SIDE STAND ••••••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 35700-MKN-D51 SWITCH ASSY., SIDE STAND •••• 1

2 50530-MJE-D00 BAR COMP., SIDE STAND ••••••• 1
3 50539-MFJ-D00 WASHER, 14.5X28 ••••••••••••• 1
4 50542-KCM-620 SUB SPRING, SIDE STAND •••••• 1
5 50542-KPM-000 SPRING ASSY., SIDE STAND •••• 1
6 90108-KPP-860 BOLT, SIDE STAND PIVOT •••••• 1
7 90132-KYJ-960 BOLT, SPECIAL, 6X16 ••••••••• 1
8 90203-MF9-710 NUT, SIDE STAND ••••••••••••• 1
91
2018.12.10 E
F-32 SWINGARM
L.O.N. F.R.T.
No. Description
1 2131G4
CHAIN KIT, DRIVE ••••••••••••• 1.0
2 410195
CASE, DRIVE CHAIN •••••••••••• 0.1
3 213165
CHAIN, DRIVE ••••••••••••••••• 0.5
11 4101E5
SLIDER, CHAIN •••••••••••••••• 0.3
13 5121B0
SWINGARM ASSEMBLY •••••••••••• 0.8
22 (21)
5121C9 BEARING, SWINGARM PIVOT :RIGHT 0.9
23 5121C8 BEARING, SWINGARM PIVOT :LEFT 1.1
5121D0 BEARING, SWINGARM PIVOT :BOTH 1.1
Reqd. QTY
Ref.
3
No. K
1 06406-MKN-D10 CHAIN KIT, DRIVE(525-15&42T)  

(STANDARD LINK 118L) 1 -------- -------- 2ED,3ED,4ED,ED
2 40511-MJE-D00 CASE, DRIVE CHAIN ••••••••••• 1
3 40540-MJE-D01 CHAIN, DRIVE(DAIDO) 
(DID525V11-120ZB) 
(STANDARD LINK 118L) 1
40540-MJE-D02 CHAIN, DRIVE(RK JAPAN) 
(RK525KRW-120LJFZ) 
(STANDARD LINK 118L) 1
4 40545-MJE-D01 JOINT, DRIVE CHAIN(DAIDO) ••• 1
40545-MJE-D02 JOINT, DRIVE CHAIN(RK) •••••• 1
5 42305-MJE-D00 COLLAR, RR. AXLE •••••••••••• 2
6 52101-MKN-D50 BOLT, SWINGARM PIVOT •••••••• 1
7 52141-MJE-D00 COLLAR, CENTER PIVOT DISTANCE 1
8 52142-MJE-D00 COLLAR, R. PIVOT DISTANCE ••• 1
9 52143-MJE-D00 COLLAR, L. PIVOT DISTANCE ••• 1
10 52161-KZZ-900 CAP, RR. SWINGARM ••••••••••• 4
11 52170-MJE-D00 SLIDER, CHAIN ••••••••••••••• 1
12 52171-KR6-000 WASHER, CHAIN SLIDER •••••••• 2
13 52200-MKN-D50 SWINGARM SUB ASSY., RR. ••••• 1
14 90104-KPP-900 SCREW, PAN, 5X12 •••••••••••• 2
15 90106-MCF-D00 BOLT, HEX., 8X50 •••••••••••• 2
17 90305-MJE-D01 NUT, U, 18MM •••••••••••••••• 1
18 90309-357-000 NUT, HEX., 8MM •••••••••••••• 2
19 90401-KZ4-890 WASHER, 18X32X2 ••••••••••••• 1
92
2018.12.10 E
F-32 SWINGARM
Reqd. QTY
Ref.
3
No. K
20 90651-MEW-920 CIRCLIP, INTERNAL(37) ••••••• 1

21 91054-MGS-D31 BEARING, RADIAL BALL, 20X37X9 1
22 91055-MGS-D31 BEARING, NEEDLE, 30X37X20 ••• 1
23 91071-MR7-003 BEARING, NEEDLE ••••••••••••• 1
24 91202-MR7-003 DUST SEAL, 28X37X4 •••••••••• 1
25 91253-KZ3-861 DUST SEAL, 30X37X4 •••••••••• 1
93
2018.12.10 E
F-33 REAR CUSHION
L.O.N. F.R.T.
No. Description
1 512115 CUSHION ASSY., REAR •••••••••• 0.6
7 5121D1 BEARING, REAR CUSHION •••••••• 0.8
Reqd. QTY
Ref.
3
No. K
1 52400-MKN-D51 CUSHION ASSY., RR.(SHOWA) ••• 1

2 52487-KA4-831 RING, STOPPER ••••••••••••••• 1
3 90107-MJE-D00 BOLT, SOCKET, 10X51 ••••••••• 1
5 90304-MJE-D01 NUT U, FLANGE, 10MM ••••••••• 2
6 90501-MKN-D50 COLLAR, RR. CUSHION ••••••••• 2
7 91071-MEC-003 BEARING, SPHERICAL, 10MM •••• 1
8 91351-KZ3-731 DUST SEAL, RR. CUSHION PIVOT 1
9 91351-MAC-671 DUST SEAL, 16X26X3 •••••••••• 1
94
2018.12.10 E
F-34 REAR FENDER
L.O.N. F.R.T.
No. Description
6 413105 FENDER A, REAR ••••••••••••••• 0.1
7 413110 FENDER B, REAR ••••••••••••••• 0.8
8 413111 FENDER C, REAR ••••••••••••••• 0.1
10 4131C4 STAY, REAR FENDER :RIGHT ••••• 0.3
11 4131C3 STAY, REAR FENDER :LEFT •••••• 0.3
4131L9 STAY, REAR FENDER :BOTH •••••• 0.3
12 6161P5 COVER, LICENSE LIGHT ••••••••• 0.4
Reqd. QTY
Ref.
3
No. K
1 19639-GBL-000 RUBBER, MOUNTING •••••••••••• 4

2 33741-KPL-902 REFLECTOR, REFLEX ••••••••••• 1
3 44125-MN5-000 COLLAR, FR. WHEEL COVER •••••  
(FOR RR.) 1 -------- -------- 2ED,2FO,3ED,4ED,ED,FO
4 44125-MN5-000 COLLAR, FR. WHEEL COVER •••••  
(FOR RR.) 2 -------- -------- 2FO,FO
5 50290-MBL-610 BAND, U-LOCK •••••••••••••••• 1
6 80101-MKN-D50 FENDER A, RR. ••••••••••••••• 1 -------- -------- 2ED,2KO,2MA,2U,3ED,4ED,ED,KO,MA,U
80101-MKN-F50 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
7 80102-MKN-D50 FENDER B, RR. ••••••••••••••• 1
8 80103-MKN-D50 FENDER C, RR. ••••••••••••••• 1
9 80106-MKN-D50 STAY, RR. FENDER C •••••••••• 1
10 80131-MKN-D50 STAY, R. RR. FENDER ••••••••• 1
11 80132-MKN-D50 STAY, L. RR. FENDER ••••••••• 1
12 80141-MKN-D50 COVER, LICENSE LIGHT •••••••• 1
13 80150-MKN-D50ZA COVER SET, RR. FENDER STAY(WL) 
*TYPE1*...................... 1
14 83515-KPH-700 RUBBER, TAIL COVER •••••••••• 4
15 83551-GE2-000 GROMMET, AIR CLEANER CASE ••• 2
16 84720-MKN-F50 BRACKET, NUMBER PLATE ••••••• 1 -------- -------- 2FO,FO
17 90105-MKN-D50 BOLT, SOCKET, 8X28 •••••••••• 4
18 90112-MKA-D80 SCREW, TAPPING, 4X16 •••••••• 4
19 90116-ME9-000 BOLT, FLANGE, 6MM ••••••••••• 4
21 90301-KWN-901 NUT, U, 5MM ••••••••••••••••• 1
95
2018.12.10 E
F-34 REAR FENDER
Reqd. QTY
Ref.
3
No. K
22 90514-K33-D00 WASHER, RUBBER(6MM) ••••••••• 2

23 90852-KPP-T00 PLUG, HOLE •••••••••••••••••• 2 -------- -------- 2ED,2KO,2MA,2U,3ED,4ED,ED,KO,MA,U
24 90852-KPP-T00 PLUG, HOLE •••••••••••••••••• 1 -------- -------- 2FO,FO
25 90852-KPP-T00 PLUG, HOLE •••••••••••••••••• 2
26 93903-24380 SCREW, TAPPING, 4X12 •••••••• 4
27 94050-06000 NUT, FLANGE, 6MM •••••••••••• 1 -------- -------- 2FO,FO
28 94103-04700 WASHER, PLAIN, 4MM •••••••••• 4
29 94103-06000 WASHER, PLAIN, 6MM •••••••••• 2 -------- -------- 2ED,2FO,3ED,4ED,ED,FO
30 94103-06000 WASHER, PLAIN, 6MM •••••••••• 1 -------- -------- 2ED,3ED,4ED,ED
96
2018.12.10 E
F-35 WINKER
L.O.N. F.R.T.
No. Description
1 6161C4 WINKER :RIGHT FRONT •••••••••• 0.3
6 6161C3 WINKER :LEFT FRONT ••••••••••• 0.3
6161C5 WINKER :BOTH FRONT ••••••••••• 0.6
10 6161C7 WINKER :RIGHT REAR ••••••••••• 0.4
12 6161C6 WINKER :LEFT REAR •••••••••••• 0.4
6161C8 WINKER :BOTH REAR •••••••••••• 0.6
Reqd. QTY
Ref.
3
No. K
1 33400-MKN-D11 WINKER ASSY., R. FR. •••••••• 1

2 33409-MKN-D10 HOLDER, R. WINKER ••••••••••• 1
3 33411-MKE-A50 COLLAR, WINKER •••••••••••••• 2
4 33412-MKN-D10 RUBBER, R. FR. WINKER MOUNTING 1
5 33412-MKN-D50 RUBBER, R. WINKER MOUNTING •• 1
6 33450-MKN-D11 WINKER ASSY., L. FR. •••••••• 1
7 33452-MKN-D10 RUBBER, L. FR. WINKER MOUNTING 1
8 33452-MKN-D50 RUBBER, L. WINKER MOUNTING •• 1
9 33459-MKN-D10 HOLDER, L. WINKER ••••••••••• 1
10 33600-MKN-D51 WINKER ASSY., R. RR. •••••••• 1
11 33611-MKN-D50 COLLAR, WINKER •••••••••••••• 2
12 33650-MKN-D51 WINKER ASSY., L. RR. •••••••• 1
13 90116-MGE-D00 BOLT, SOCKET, 5X20 •••••••••• 2
14 90650-KV6-003 BAND, WIRE, 95MM •••••••••••• 1
15 93411-05025-00 BOLT-WASHER, 5X25 ••••••••••• 2
16 93903-24380 SCREW, TAPPING, 4X12 •••••••• 2
97
2018.12.10 E
F-36 TAILLIGHT/LICENSE LIGHT
L.O.N. F.R.T.
No. Description
1 6161D5 TAILLIGHT UNIT ••••••••••••••• 0.5
2 6161D8 LIGHT, LICENSE ••••••••••••••• 0.4
Reqd. QTY
Ref.
3
No. K
1 33701-MKN-D51 TAILLIGHT UNIT •••••••••••••• 1

2 33720-MKN-D51 LIGHT ASSY., LICENSE •••••••• 1
3 84703-425-000 RUBBER, TAILLIGHT MOUNTING •• 2
4 90514-K33-D00 WASHER, RUBBER(6MM) ••••••••• 4
5 93903-24480 SCREW, TAPPING, 4X16 •••••••• 2
6 94050-06000 NUT, FLANGE, 6MM •••••••••••• 2
7 94103-04700 WASHER, PLAIN, 4MM •••••••••• 2
8 94103-06000 WASHER, PLAIN, 6MM •••••••••• 2
98
2018.12.10 E
F-37 BATTERY
L.O.N. F.R.T.
No. Description
1 610100 BATTERY •••••••••••••••••••••• 0.2
3 612115 CABLE, STARTER MOTOR ••••••••• 0.4
4 610110 CABLE, NEGATIVE BATTERY •••••• 0.3
5 615113 SWITCH, STARTER MAGNETIC ••••• 0.2
Reqd. QTY
Ref.
3
No. K
1 31500-MJE-DB2 BATTERY(YTZ10)(YUASA) ••••••• 1 -------- -------- 2ED,3ED,4ED,ED

31500-MGZ-D01 BATTERY(FTZ10S)(FURUKAWA) ••• 1 -------- -------- 2FO,2MA,2U,FO,MA,U
31500-MGZ-G01 •••••••••••••••••••••••••••• 1 -------- -------- 2KO,KO
2 32406-MT4-010 COVER, STARTER MAGNETIC 
TERMINAL 1
3 32410-MKN-D10 CABLE, STARTER MOTOR •••••••• 1
4 32601-MKN-D10 CABLE, BATTERY EARTH •••••••• 1
5 35850-MR5-007 SWITCH ASSY., STARTER MAGNETIC 1
6 35856-KBH-000 RUBBER, SHOCK ••••••••••••••• 1
7 90111-MR5-000 BOLT, SOCKET, 5X9 ••••••••••• 2
8 95012-13001 BAND B2, BATTERY •••••••••••• 1
9 98200-33000 FUSE, BLADE(30A) •••••••••••• 2
99
2018.12.10 E
F-38 WIRE HARNESS
L.O.N. F.R.T.
No. Description
1 6131B2 RECTIFIER, REGULATE •••••••••• 0.4
2 6131B4 DIODE, THREE WAY ••••••••••••• 0.2
3 611100 HARNESS, WIRE •••••••••••••••• 3.5
4 6111D7 SUB HARNESS, FRONT ••••••••••• 1.0
5 611140 SUB HARNESS, INJECTOR •••••••• 0.6
8 617125 SENSOR, BANK ANGLE ••••••••••• 1.6
9 616169 HORN ••••••••••••••••••••••••• 0.2
12 (11)
6111C3 RELAY, WINKER •••••••••••••••• 0.5
14 6111D9 RELAY, FAN CONTROL ••••••••••• 0.5
6111G1 RELAY, FUEL PUMP ••••••••••••• 0.5
611155 RELAY, MAIN •••••••••••••••••• 0.5
16 618135 ENGINE CONTROL MODULE(ECM) ••• 0.6
Reqd. QTY
Ref.
3
No. K
1 31600-MKN-D51 RECTIFIER ASSY., REGULATOR •• 1

2 31730-MAS-601 DIODE ASSY., THREE WAY 
(SUMITOMO) 1
3 32100-MKN-D10 HARNESS, WIRE ••••••••••••••• 1 -------- -------- 2ED,2FO,3ED,4ED,ED,FO
32100-MKN-K10 •••••••••••••••••••••••••••• 1 -------- -------- 2KO,KO
32100-MKN-M10 •••••••••••••••••••••••••••• 1 -------- -------- 2MA,2U,MA,U
4 32103-MKN-D10 SUB HARNESS, FR. •••••••••••• 1
5 32104-MJE-D00 SUB HARNESS, INJECTOR ••••••• 1
6 32606-GEV-761 CAP, DUMMY(4P)(RED) ••••••••• 1
7 33714-KL3-620 RUBBER, TAILLIGHT BRACKET ••• 2
8 35160-MGS-D31 SENSOR ASSY., BANK ANGLE •••• 1
9 38110-KPP-T01 HORN COMP.(HIGH) •••••••••••• 1 -------- -------- 2ED,2KO,2MA,2U,3ED,4ED,ED,KO,MA,U
38110-MJE-H01 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
10 38117-KFE-701 COLLAR, HORN SETTING •••••••• 1
11 38301-KZZ-J01 RELAY COMP., WINKER(LED) •••• 1 -------- -------- 2KO,KO
12 38301-MKJ-D01 RELAY COMP., WINKER(LED) •••• 1 -------- -------- 2ED,2FO,2MA,2U,3ED,4ED,ED,FO,MA,U
13 38306-KK4-000 SUSPENSION, WINKER RELAY  
(MITSUBA) 1 -------- -------- 2ED,2FO,2MA,2U,3ED,4ED,ED,FO,MA,U
14 38501-MCS-G01 RELAY COMP., POWER 
(MICRO ISO 4P) 3
15 38506-MCS-G00 SUSPENSION, POWER RELAY ••••• 3
16 38770-MKN-D11 PGM-FI UNIT ••••••••••••••••• 1 -------- -------- 2ED,2KO,ED,KO
38770-MKN-F11 •••••••••••••••••••••••••••• 1 -------- -------- 2FO,FO
38770-MKN-M11 •••••••••••••••••••••••••••• 1 -------- -------- 2MA,MA
38770-MKN-U11 •••••••••••••••••••••••••••• 1 -------- -------- 2U,U
38770-MKN-DB1 •••••••••••••••••••••••••••• 1 -------- -------- 3ED,4ED
100
2018.12.10 E
F-38 WIRE HARNESS
Reqd. QTY
Ref.
3
No. K
17 64535-MFJ-D00 RUBBER, SIDE COVER •••••••••• 2

18 77326-MJS-J70 COLLAR, PILLION SEAT MOUNTING 2
19 77327-MJS-J70 RUBBER, PILLION SEAT MOUNTING 2
20 90129-MGZ-J00 COLLAR, BANK ANGLE SENSOR ••• 2
21 90130-MJE-D40 SCREW, PAN, 6X32 •••••••••••• 2
22 90650-KV6-003 BAND, WIRE, 95MM •••••••••••• 1
24 90652-KT1-771 BAND, WIRE(BLACK) ••••••••••• 1
25 91535-STK-003 CLIP, COUPLER(DARK BLUE) •••• 1
26 91535-TA0-003 CLIP, COUPLER(DARK BROWN) ••• 3
27 91565-SEL-003 CLIP, COUPLER(BLACK) •••••••• 4
28 94050-06070 NUT, FLANGE, 6MM •••••••••••• 2
29 94050-06080 NUT, FLANGE, 6MM •••••••••••• 2
30 94103-06700 WASHER, PLAIN, 6MM •••••••••• 2
31 94103-06800 WASHER, PLAIN, 6MM •••••••••• 2
32 95701-06010-08 BOLT, FLANGE, 6X10 •••••••••• 1
33 95701-06020-07 BOLT, FLANGE, 6X20 •••••••••• 1
34 95701-06022-08 BOLT, FLANGE, 6X22 •••••••••• 2
35 98200-40750 FUSE, MINI(7.5A) •••••••••••• 7
36 98200-41000 FUSE, MINI(10A) ••••••••••••• 3
37 98200-42000 FUSE, MINI(20A) ••••••••••••• 2
38 98200-43000 FUSE, MINI(30A) ••••••••••••• 3
101
2018.12.10 E
F-38-20 IGNITION COIL
L.O.N. F.R.T.
No. Description
1 6141E1 COIL, IGNITION
:NO.1,4 CYLINDER SIDE ••••••• 1.6
3 6141E2 COIL, IGNITION
:NO.2,3 CYLINDER SIDE ••••••• 1.6
6141A5 COIL, IGNITION :FOR 1 VEHICLE 1.9
6 6141E3 CAP, NOISE SUPPRESSOR •••••••• 1.4
6141E4 CAP, NOISE SUPPRESSOR
:FOR 1 VEHICLE •••••••••••••• 1.8
Reqd. QTY
Ref.
3
No. K
1 30511-MKN-D51 COIL ASSY., IGNITION(#1,#4) • 1

2 30520-GFM-900 SPACER, IGNITION COIL ••••••• 4
3 30525-MKN-D51 COIL COMP., IGNITION(#2,#3) • 1
4 30550-MKN-D50 STAY COMP., R. IGNITION COIL 1
5 30560-MKN-D50 STAY COMP., L. IGNITION COIL 1
6 30700-MBG-003 CAP ASSY., NOISE SUPPRESSOR • 4
7 90013-GHB-600 BOLT, FLANGE, 6X10 •••••••••• 4
8 92101-06020-4J BOLT, HEX., 6X20 •••••••••••• 4
102
2018.12.10 E
F-39 FRAME BODY
L.O.N. F.R.T.
No. Description
1 410100 BODY, FRAME •••••••••••••••••• 10.4
installation
Reqd. QTY
Ref.
3
No. K
1 50010-MKN-D10ZA BODY SET, FRAME 

*NH303M* 
MAT AXIS GRAY METALLIC 1
2 50211-MKN-D50ZA BRACKET B, R. ENGINE HANGER 
*NH303M* 
3 50212-MKN-D50ZA BRACKET B, L. ENGINE HANGER 
*NH303M* 
4 50351-MKN-D50 COLLAR A, L. ENGINE HANGER •• 1
5 50352-MKN-D50 COLLAR C, ENGINE HANGER ••••• 1
6 52161-MKN-D50 CAP, RR. FORK PIVOT ••••••••• 2
7 64341-MKN-D50 COVER, R. FRAME ••••••••••••• 1
8 64351-MKN-D50 COVER, L. FRAME ••••••••••••• 1
10 90116-KW3-000 BOLT, FLANGE, 10X138 •••••••• 1
11 90127-KYJ-900 BOLT, SOCKET, 8X22 •••••••••• 4
12 90167-GHB-710 BOLT, FLANGE, 12X40 ••••••••• 1
13 90167-GHB-760 BOLT, FLANGE, 12X65 ••••••••• 1
14 94050-10000 NUT, FLANGE, 10MM ••••••••••• 1
15 94050-12000 NUT, FLANGE, 12MM ••••••••••• 1
16 95801-12160-08 BOLT, FLANGE, 12X160 •••••••• 1
103
2018.12.10 E
F-41 RADIATOR
L.O.N. F.R.T.
No. Description
1 1151C3 RADIATOR ••••••••••••••••••••• 1.2
3 115125 SHROUD, RADIATOR ••••••••••••• 1.2
4 1151A6 FAN, COOLING ••••••••••••••••• 1.2
5 1151A7 MOTOR, FAN ••••••••••••••••••• 1.3
6 1151B8 CAP, RADIATOR •••••••••••••••• 0.3
9 115110 TANK, RADIATOR RESERVE ••••••• 1.1
11 1151E5 TUBE, RADIATOR RESERVE TANK •• 0.6
19 1151F5 HOSE A, RADIATOR ••••••••••••• 1.1
20 1151F6 HOSE B, RADIATOR ••••••••••••• 1.1
Reqd. QTY
Ref.
3
No. K
1 19010-MKN-D11 RADIATOR COMP.(T.RAD) ••••••• 1 -------- -------- 2ED,2FO,2MA,3ED,4ED,ED,FO,MA

19010-MKN-K11 •••••••••••••••••••••••••••• 1 -------- -------- 2KO,KO
19010-MKN-L21 •••••••••••••••••••••••••••• 1 -------- -------- 2U,U
2 19014-KEA-003 NUT, SETTING(6MM) ••••••••••• 3
3 19015-MJE-D01 SHROUD COMP. •••••••••••••••• 1
4 19020-MFG-D01 FAN COMP., COOLING •••••••••• 1
5 19030-MKN-D51 MOTOR ASSY., FAN •••••••••••• 1
6 19037-MCA-G61 CAP COMP., RADIATOR ••••••••• 1 --------
-------- 2ED,2FO,2MA,3ED,4ED,ED,FO,MA
19037-MCJ-K01 •••••••••••••••••••••••••••• 1 --------
-------- 2KO,KO
19037-GEE-710 •••••••••••••••••••••••••••• 1 --------
-------- 2U,U
7 19046-MCA-G61 LABEL, RADIATOR CAP(T.RAD) •• 1 --------
-------- 2ED,2FO,2MA,3ED,4ED,ED,FO,MA
19055-MJF-H11 SEAL, RADIATOR CAP(CHINESE)  
(KOREAN) 1 -------- -------- 2KO,KO
19046-PAA-A00 LABEL, RADIATOR CAP ••••••••• 1 -------- -------- 2U,U
8 19071-MEC-003 COCK, DRAIN ••••••••••••••••• 1
9 19101-MJE-D00 TANK, RADIATOR RESERVE •••••• 1
10 19102-MJE-D00 STAY, RESERVE TANK •••••••••• 1
11 19103-MJE-D00 TUBE, RESERVE TANK •••••••••• 1
12 19104-MJE-D00 COVER, RESERVE TANK ••••••••• 1
13 19105-MJE-D00 STAY, RADIATOR LOWER •••••••• 1
14 19106-GET-000 CAP ASSY., RESERVE TANK ••••• 1
15 19106-MJE-DB0 GUARD, RESERVE TANK HEAT •••• 1
16 19107-GET-000 PACKING, RESERVE TANK ••••••• 1
17 19108-MJE-D00 TUBE, RESERVE TANK OVERFLOW • 1
18 19126-MKN-D50 GUARD, RADIATOR HEAT •••••••• 1
19 19501-MJE-D00 HOSE A, RADIATOR •••••••••••• 1
104
2018.12.10 E
F-41 RADIATOR
Reqd. QTY
Ref.
3
No. K
20 19502-MJE-D00 HOSE B, RADIATOR •••••••••••• 1

21 19511-R9G-004 CLIP, WATER HOSE •••••••••••• 4
22 32161-393-003 CLIP, WIRE HARNESS •••••••••• 1
23 61102-KTY-D30 COLLAR, RADIATOR MOUNTING ••• 2
24 61304-415-000 RUBBER, HEADLIGHT CASE 
MOUNTING 3
25 90106-KRG-000 SCREW, PAN, 6X12 •••••••••••• 2
26 90111-162-000 BOLT, FLANGE, 6MM ••••••••••• 1
28 90120-GHB-601 BOLT-WASHER, 6X12 ••••••••••• 3
29 90315-MK3-003 NUT, SERRATE, 5MM ••••••••••• 4
30 91353-MEC-003 O-RING, 9.8X1.9 ••••••••••••• 1
31 95002-02100 CLIP, TUBE(B10) ••••••••••••• 2
32 95002-50000 CLIP, TUBE(C9) •••••••••••••• 1
33 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 2
105
2018.12.10 E
F-43 UPPER COWL
L.O.N. F.R.T.
No. Description
2 (3)
4111B4 COWL, UPPER •••••••••••••••••• 0.6
4 812140 PANEL, METER ••••••••••••••••• 0.5
5 812102 VISOR, METER ••••••••••••••••• 0.5
7 411105 STAY, FRONT COVER •••••••••••• 1.0
9 4111Y7 SCREEN, WIND ••••••••••••••••• 0.1
Reqd. QTY
Ref.
3
No. K
1 11344-MB0-000 GROMMET A, RR. COVER(8X16X6.6) 1

2 64110-MKN-D30ZA COWL SET, FR. UPPER(WL)  
3 64111-MKN-D10ZC COWL, FR. UPPER  
*NH436M*  
MAT GUNPOWDER BLACK METALLIC 1 -------- -------- 3ED,ED,FO,KO,MA,U
4 64171-MKN-D10 PANEL, METER •••••••••••••••• 1
5 64172-MKN-D10 VISOR, METER •••••••••••••••• 1
6 64205-166-610 WASHER, SCREEN SETTING •••••• 4
7 64501-MKN-D10 STAY COMP., FR. UPPER COWL •• 1
8 67105-MKN-D10 SPONGE, SCREEN •••••••••••••• 2
9 67110-MKN-D10ZA WINDSCREEN SET(WL) 
*TYPE1*...................... 1
10 88110-MJE-D01 MIRROR ASSY., R. BACK ••••••• 1
11 88120-MJE-D01 MIRROR ASSY., L. BACK ••••••• 1
12 90001-MCK-A50 BOLT, SOCKET, 6X20 •••••••••• 4
13 90111-KW3-003 NUT, COWL SETTING, 5MM •••••• 8
14 90116-MKF-D40 BOLT, SPECIAL, 5X16 ••••••••• 4
17 90164-GHB-690 BOLT, FLANGE, 8X32 •••••••••• 2
18 90307-MJE-D00 NUT, HEX. CAP, 8MM •••••••••• 2
19 90504-964-000 WASHER, THRUST, 5MM ••••••••• 4
20 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 4
106
2018.12.10 E
F-45 MIDDLE COWL
L.O.N. F.R.T.
No. Description
1 (2)
4111L3 COWL, FRONT CENTER ••••••••••• 0.6
3 4111D4 COWL, MIDDLE :RIGHT •••••••••• 0.4
4 4111D3 COWL, MIDDLE :LEFT ••••••••••• 0.4
4111D5 COWL, MIDDLE :BOTH ••••••••••• 0.7
5 (6)
4111G8 COWL, INNER MIDDLE :RIGHT •••• 0.3
7 (8)
4111G9 COWL, INNER MIDDLE :LEFT ••••• 0.3
4111H0 COWL, INNER MIDDLE :BOTH ••••• 0.5
9 4111D9 COWL, INNER :RIGHT ••••••••••• 0.3
10 4111BT COWL, INNER UPPER :RIGHT ••••• 0.3
11 4111D8 COWL, INNER :LEFT •••••••••••• 0.3
4111E0 COWL, INNER :BOTH •••••••••••• 0.5
12 4111BU COWL, INNER UPPER :LEFT •••••• 0.3
4111BV COWL, INNER UPPER :BOTH •••••• 0.5
13 4111F1 COVER, AIR DUCT :RIGHT FRONT • 0.2
14 4111F0 COVER, AIR DUCT :LEFT FRONT •• 0.2
4111N6 COVER, AIR DUCT :BOTH FRONT •• 0.4
Reqd. QTY
Ref.
3
No. K
1 64190-MKN-D10ZA COWL SET, FR. LOWER(WL)  

2 64191-MKN-D10 COVER, FR. LOWER •••••••••••• 1 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
3 64210-MKN-D30ZA COWL SET A, R. MIDDLE(WL)  
4 64220-MKN-D30ZA COWL SET A, L. MIDDLE(WL)  
5 64230-MKN-D10ZA COWL SET B, R. MIDDLE(WL)  
6 64232-MKN-D10 COWL B, R. MIDDLE ••••••••••• 1 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
7 64240-MKN-D10ZA COWL SET B, L. MIDDLE(WL)  
8 64242-MKN-D10 COWL B, L. MIDDLE ••••••••••• 1 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
9 64251-MKN-D10 PANEL, R. INNER MIDDLE •••••• 1
10 64256-MKN-D10 PANEL, R. INNER UPPER ••••••• 1
11 64261-MKN-D10 PANEL, L, INNER MIDDLE •••••• 1
12 64266-MKN-D10 PANEL, L. INNER UPPER ••••••• 1
13 64271-MKN-D10 COVER, R. AIR DUCT •••••••••• 1
14 64281-MKN-D10 COVER, L. AIR DUCT •••••••••• 1
15 64650-MKN-D10 STAY, R. MIDDLE COWL •••••••• 1
16 64660-MKN-D10 STAY, L. MIDDLE COWL •••••••• 1
17 90116-K0A-E11 RIVET, PUSH, 6MM •••••••••••• 4
18 90116-MKF-D40 BOLT, SPECIAL, 5X16 ••••••••• 4
107
2018.12.10 E
F-45 MIDDLE COWL
Reqd. QTY
Ref.
3
No. K

21 90133-MKN-D50 SCREW, PAN, 5X16 •••••••••••• 4
22 90134-KPP-T00 SCREW, PAN, 5X14 •••••••••••• 2
23 90134-MJE-D00 SCREW, PAN, 5X16 •••••••••••• 4
24 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 2
25 91556-HL1-A00 CLIP, WATER HOSE •••••••••••• 1
26 93903-24380 SCREW, TAPPING, 4X12 •••••••• 22
27 95701-06012-07 BOLT, FLANGE, 6X12 •••••••••• 2
108
2018.12.10 E
F-46 UNDER COWL
L.O.N. F.R.T.
No. Description
4 4111G7 COWL, INNER LOWER •••••••••••• 0.2
5 4111D7 COWL, LOWER :RIGHT ••••••••••• 0.3
6 4111D6 COWL, LOWER :LEFT •••••••••••• 0.3
4111H1 COWL, LOWER :BOTH •••••••••••• 0.3
Reqd. QTY
Ref.
3
No. K
1 17627-467-000 RUBBER, FUEL TANK FR. ••••••• 2

2 19639-KEE-630 RUBBER, MOUNTING •••••••••••• 1
3 64123-MKN-D50 STAY, L. RR. UNDER COWL ••••• 1
4 64255-MKN-D10 COWL, INNER LOWER ••••••••••• 1
5 64275-MKN-D30ZACOWL ASSY., R. UNDER(WL)  
6 64300-MKN-D10ZA COWL SET, L. UNDER(WL)  
64300-MKN-D10ZB *TYPE1*...................... 1 -------- -------- 3ED,ED,FO,KO,MA,U
7 64610-MJE-D00 STAY, R. UNDER COWL ••••••••• 1
8 64620-MJE-D00 STAY, L. UNDER COWL ••••••••• 1
9 80101-165-000 RUBBER, RR. FENDER CUSHION •• 1
10 80101-MFJ-D00 COLLAR, RR. FENDER •••••••••• 1
11 80119-MGE-300 RUBBER, PROTECTOR ••••••••••• 1
12 84706-163-670 COLLAR, TAILLIGHT MOUNTING •• 1
13 90116-K0A-E11 RIVET, PUSH, 6MM •••••••••••• 4
15 90128-MKN-D50 SCREW, PAN, 6X22 •••••••••••• 1
16 90133-MKN-D50 SCREW, PAN, 5X16 •••••••••••• 1
17 90134-KPP-T00 SCREW, PAN, 5X14 •••••••••••• 3
18 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 5
19 96001-06018-07 BOLT, FLANGE, 6X18 •••••••••• 1
109
2018.12.10 E
F-48 TOOL
L.O.N. F.R.T.
No. Description
Reqd. QTY
Ref.
3
No. K
1 38235-S04-003 PULLER, MINI FUSE(SUMITOMO) • 1

2 77236-KAZ-780 WIRE, HELMET SET •••••••••••• 1
3 77251-MBZ-G00 BAG, SERVICE BOOK ••••••••••• 1
4 89101-MC7-000 BAG, TOOL ••••••••••••••••••• 1
5 89102-KTC-900 DRIVER, SCREW(NO.2 +/-) ••••• 1
6 89103-538-000 GRIP •••••••••••••••••••••••• 1
7 89202-KV0-000 SPANNER, PIN •••••••••••••••• 1
8 89211-KWW-640 SPANNER, 10X14 •••••••••••••• 1
9 89211-MGZ-J00 SPANNER, 8X12 ••••••••••••••• (1)
10 89213-KWW-601 SPANNER, 12X14(ATC) ••••••••• 1
11 89216-KYJ-900 WRENCH, PLUG(16.5) •••••••••• (1)
12 89221-MGZ-J00 WRENCH, HEX., 5MM ••••••••••• 1
13 89256-MT4-000 GRIP, RR. WHEEL WRENCH •••••• 1
14 99006-22000 WRENCH, EYE, 22MM ••••••••••• (1)
15 99006-27000 WRENCH, EYE, 27MM ••••••••••• (1)
110
2018.12.10 E
F-49 CAUTION LABEL
L.O.N. F.R.T.
No. Description
Reqd. QTY
Ref.
3
No. K
1 87125-GB0-900 PLATE, NAME ••••••••••••••••• 1 -------- -------- 2KO,KO

2 87125-KZZ-G40 LABEL, MANUFACTURER ••••••••• 1 -------- -------- 2ED,3ED,4ED,ED
3 87505-MKA-DG0 LABEL, TIRE & DRIVE CHAIN  
(PICTOGRAPH) 1 -------- -------- 2ED,2FO,2U,3ED,4ED,ED,FO,U
4 87505-MKA-HH0 LABEL, TIRE & DRIVE CHAIN  
(KOREAN) 1 -------- -------- 2KO,KO
5 87505-MKN-M50 LABEL, TIRE & DRIVE CHAIN ••• 1 -------- -------- 2MA,MA
6 87508-MJJ-D31 LABEL, CHAIN ADJUSTER ••••••• 1
7 87509-KWP-900 LABEL, AIR CLEANER ELEMENT  
NOTICE 1 -------- -------- 2MA,MA
8 87512-MKN-D50 LABEL, ACCESSORIES & LOADING 1 -------- -------- 2ED,3ED,4ED,ED
9 87560-KTT-950 LABEL, DRIVE CAUTION •••••••• 1 -------- -------- 2MA,MA
10 87560-MBR-871 LABEL, DRIVE CAUTION(KOREAN) 1 -------- -------- 2KO,KO
11 87560-MGP-F01 LABEL, FRENCH TRANSLATION ••• 1 -------- -------- 2ED,3ED,4ED,ED
12 87586-MGC-DD0 LABEL, FUEL & DRIVE  
(PICTOGRAPH) 1 -------- -------- 2ED,3ED,4ED,ED
13 87586-MJN-D10 LABEL, FUEL & DRIVE  
(PICTOGRAPH) 1 -------- -------- 2FO,2U,FO,U
111
2018.12.10 E
F-50 MARK(1)
L.O.N. F.R.T.
No. Description
Reqd. QTY
Ref.
3
No. K
1 86101-MJE-D00ZA MARK, HONDA(80MM)  

2 86102-MKN-D50ZA MARK, HONDA(60MM)  
3 86103-MKN-D10ZC MARK, R.(HONDA)(320MM)  
4 86104-MKN-D10ZC MARK, L.(HONDA)(300MM)  
5 86171-MKN-D10ZB STRIPE, R. FUEL TANK  
6 86172-MKN-D10ZB STRIPE, L. FUEL TANK  
7 86173-MKN-D10ZB STRIPE, R. FUEL TANK FR. COVER  
8 86174-MKN-D10ZB STRIPE, L. FUEL TANK FR. COVER  
9 86201-MKN-D50ZB MARK, R. WING(100MM)  
10 86202-MKN-D50ZB MARK, L. WING(100MM)  
11 86611-MGZ-D10ZA MARK, ABS  
*TYPE3*......................  
(R. SIDE ONLY) 1 -------- -------- 3ED,ED,FO,KO,MA,U
12 86641-MKN-D10ZB MARK, MIDDLE COWL A  
13 86643-MKN-D10ZB STRIPE A, R. MIDDLE COWL B  
112
2018.12.10 E
F-50 MARK(1)
Reqd. QTY
Ref.
3
No. K
14 86644-MKN-D10ZB STRIPE A, L. MIDDLE COWL B  

15 86645-MKN-D10ZB STRIPE B, R. MIDDLE COWL B  
16 86646-MKN-D10ZB STRIPE B, L. MIDDLE COWL B  
17 86647-MKN-D10ZB STRIPE, R. FR. LOWER COWL  
18 86648-MKN-D10ZB STRIPE, L. FR. LOWER COWL  
19 86771-MKN-D10ZB STRIPE, R. RR. COWL A  
20 86772-MKN-D10ZB STRIPE, L. RR. COWL A  
113
2018.12.10 E
F-50-1 MARK(2)
L.O.N. F.R.T.
No. Description
Reqd. QTY
Ref.
3
No. K
1 42870-MKN-D30ZA STRIPE KIT, R. WHEEL  

*R380*.........GRAND PRIX RED 2 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
2 42880-MKN-D30ZA STRIPE KIT, L. WHEEL  
*R380*.........GRAND PRIX RED 2 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
3 86101-MJE-D00ZA MARK, HONDA(80MM)  
4 86102-MKN-D50ZA MARK, HONDA(60MM)  
5 86103-MKN-D10ZB MARK, R.(HONDA)(320MM)  
6 86104-MKN-D10ZB MARK, L.(HONDA)(300MM)  
7 86171-MKN-D30ZA STRIPE, R. FUEL TANK  
8 86172-MKN-D30ZA STRIPE, L. FUEL TANK  
9 86173-MKN-D30ZA STRIPE, R. FUEL TANK FR. COVER  
10 86174-MKN-D30ZA STRIPE, L. FUEL TANK FR. COVER  
11 86201-MKN-D50ZA MARK, R. WING(100MM)  
12 86202-MKN-D50ZA MARK, L. WING(100MM)  
13 86611-MGZ-D10ZC MARK, ABS  
*TYPE1*......................  
(R. SIDE ONLY) 1 -------- -------- 2ED,2FO,2KO,2MA,2U,4ED
114
2018.12.10 E
F-50-1 MARK(2)
Reqd. QTY
Ref.
3
No. K
14 86641-MKN-D30ZA STRIPE, R. MIDDLE COWL A  

15 86642-MKN-D30ZA STRIPE, L. MIDDLE COWL A  
16 86643-MKN-D30ZA STRIPE, FR. UPPER COWL  
17 86645-MKN-D30ZA STRIPE A, R. UNDER COWL  
18 86646-MKN-D30ZA STRIPE B, R. UNDER COWL  
19 86647-MKN-D30ZA STRIPE B, R. MIDDLE COWL A  
20 86648-MKN-D30ZA STRIPE B, L. MIDDLE COWL A  
21 86771-MKN-D30ZA STRIPE, R. RR. COWL A  
22 86772-MKN-D30ZA STRIPE, L. RR. COWL A  
115
2018.12.10 E
PART NO. INDEX
Part Number Page Ref. Part Number Page Ref. Part Number Page Ref. Part Number Page Ref. Part Number Page Ref. Part Number Page Ref.
06000 13315-MW0-003 50 10 14934-KT7-013 38 11 16211-MKN-D10 35 5 17516-KCZ-000ZB 80 8 19046-PAA-A00 104 7

13316-MW0-003 50 10 14935-KT7-013 38 11 16217-MJE-D00 35 6 17534-MKN-D50 80 9 19055-MJF-H11 104 7
06111-MJE-D00 57 1 13317-MW0-003 50 10 14936-KT7-013 38 11 16218-MJE-D00 35 7 17538-KZZ-900 80 10 19060-MJE-D00 54 1
06112-MKN-D10 58 1 14937-KT7-013 38 11 16400-MKN-D11 55 5 17540-MJE-D00 80 11 19063-MJE-D00 54 2
06406-MKN-D10 92 1 14000 14938-KT7-013 38 11 16400-MKN-M11 55 6 17541-MJE-D00 80 12 19071-MEC-003 104 8
06410-MGS-D30 78 1 14939-KT7-013 38 11 16401-MKN-D11 55 7 84 1 19101-MJE-D00 104 9
06435-MGZ-J01 77 1 14110-MKN-D10 37 2 14940-KT7-013 38 11 16401-MKN-M11 55 7 17542-MJE-D40 84 2 19102-MJE-D00 104 10
06451-443-405 77 2 14210-MKN-D10 37 3 14941-KT7-013 38 11 16431-MFJ-D01 55 8 17543-MJE-D00 80 13 19103-MJE-D00 104 11
06451-MCZ-006 72 1 14312-MKN-D10 50 11 14942-KT7-013 38 11 16431-MJP-G51 55 9 17543-MJE-DB0 80 14 19104-MJE-D00 104 12
06452-MCZ-006 72 2 14321-MKN-D10 40 1 14943-KT7-013 38 11 16432-MFJ-D01 55 10 17561-KVG-900 80 15 19105-MJE-D00 104 13
06455-MKN-D51 72 3 14401-MKN-D11 40 2 14944-KT7-013 38 11 16433-MEW-921 55 11 17570-MJE-D01 80 16 19106-GET-000 104 14
14510-MKN-D10 40 3 14945-KT7-013 38 11 16434-MFJ-D01 55 12 17570-MKN-D10ZA 80 17 19106-MJE-DB0 104 15
11000 14517-MKN-D10 40 4 14946-KT7-013 38 11 16435-MFJ-D01 55 13 17570-MKN-D30ZA 80 17 19107-GET-000 104 16
14520-MJE-DB1 40 5 14947-KT7-013 39 11 16440-MJE-D01 55 14 17572-MJE-D00 80 18 19108-MJE-D00 104 17
11000-MKN-D10 49 1 14523-MJE-D00 40 6 14948-KT7-013 39 11 16441-MJE-D01 55 15 17574-MGS-D30 80 19 19126-MKN-D50 104 18
11104-MJE-D00 49 2 57 1 14949-KT7-013 39 11 16450-MJE-D01 55 16 17575-MKN-D50 66 1 19200-MJE-306 46 3
11210-MJE-DB0 48 1 14546-MJE-D00 40 7 14950-KT7-013 39 11 16472-KPC-D50 55 17 17580-MJE-D00 80 20 19220-MJE-DB0 46 4
11321-MJE-DB0 44 1 14611-MJE-D00 40 8 14951-KT7-013 39 11 16610-MGC-D21 55 18 17580-MJE-T10 87 10 19226-MJE-D00 46 5
11330-MJE-DB0 41 1 14623-MV1-000 53 1 14952-KT7-013 39 11 16620-MGC-D21 55 19 17581-MJE-D00 81 21 58 1
11332-MGZ-J00 41 2 14711-MJE-D00 37 4 14953-KT7-013 39 11 16630-MFJ-D00 55 20 17583-MKN-C50 81 22 19300-MCJ-003 54 3
11333-MJE-D00 45 1 14721-MJE-D00 37 5 14954-KT7-013 39 11 16700-MKN-D51 80 1 17620-MJE-D02 81 23 19305-MGZ-J01 54 4
11334-MJE-D00 41 3 14731-MFL-D21 37 6 14955-KT7-013 39 11 16711-MGS-D31 80 2 17621-MGP-D61 81 24 57 1
11344-MB0-000 106 1 14751-MKN-D10 37 7 14956-KT7-013 39 11 16712-MGS-D31 80 3 17627-467-000 109 1 19310-MJE-DB0 54 5
11350-MJE-D00 46 1 14771-MJE-D00 37 8 14957-KT7-013 39 11 16730-MKA-D82 80 4 17724-102-700 86 2 19312-MJE-D00 54 6
11356-MJE-D00 46 2 14775-MJE-D00 37 9 14958-KT7-013 39 11 16958-GJ6-000 80 5 17910-MKN-D11 61 1 57 1
14781-MJE-D00 37 10 14959-KT7-013 39 11 17920-MKN-D11 61 2 19315-MJE-DB0 54 7
12000 14901-KT7-013 37 11 14960-KT7-013 39 11 17000 19410-MJE-D00 35 8
14902-KT7-013 37 11 14961-KT7-013 39 11 18000 19501-MJE-D00 104 19
12010-MKN-D10 35 1 14903-KT7-013 37 11 14962-KT7-013 39 11 17201-MCZ-003 55 21 19502-MJE-D00 105 20
12205-KYJ-305 35 2 14904-KT7-013 37 11 14963-KT7-013 39 11 17210-MKN-D50 85 1 18291-MN4-920 57 1 19507-MAL-600 35 9
12209-ML0-722 37 1 14905-KT7-013 37 11 14964-KT7-013 39 11 17213-MKN-D50 85 2 88 1 19509-MKN-D10 35 10
12251-MJE-D01 35 3 14906-KT7-013 37 11 14965-KT7-013 39 11 17214-MKN-D50 85 3 18293-MCA-A20 88 2 19510-MKN-D10 35 11
57 1 14907-KT7-013 37 11 14966-KT7-013 39 11 17215-MJE-D00 85 4 18300-MKN-D50 88 3 19511-R9G-004 105 21
12310-MJE-DB0 34 1 14908-KT7-013 37 11 14967-KT7-013 39 11 17216-MJE-D00 85 5 18300-MKN-H50 88 3 19525-MJE-D00 46 6
12341-MAT-750 34 2 14909-KT7-013 37 11 14968-KT7-013 39 11 17217-MJE-D00 85 6 18345-MBT-610 88 4 19526-MJE-D00 46 7
12391-MJE-D00 34 3 14910-KT7-013 37 11 14969-KT7-013 39 11 17224-MKN-D50 85 7 18355-MKN-D50 88 5 19527-MJE-D00 54 8
57 1 14911-KT7-013 37 11 17225-MJE-DB0 85 8 18355-MKN-T50 88 5 19528-MJE-D00 54 9
12395-MBW-003 35 4 14912-KT7-013 37 11 15000 17225-MJE-G10 85 9 18422-MGZ-J00 88 6 19531-MGZ-J00 46 8
57 1 14913-KT7-013 37 11 17226-MJE-G10 85 10 18423-MKN-D50 88 7 19533-MGZ-J00 46 9
14914-KT7-013 37 11 15010-MCE-H51 48 2 17235-MKN-D50 85 11 18424-MKN-D50 88 8 19535-MGZ-J00 54 10
4 13000
13011-MJE-315 50
14915-KT7-013
14916-KT7-013
1 14917-KT7-013
37 11 15100-MJE-D00
37 11 15131-MJE-D01
37 11 15134-MV9-670
48 3
42 1
48 4
17241-MKN-D50
17242-MKN-D50
17243-MKN-D10
85
85
85
12
13
14
18601-KEA-741
18612-MJW-J00
18651-MKN-D50
34
34
86
4
5
3
19639-GBL-000
19639-KEE-630
95
66
109
1
2
2
13021-MJE-315 50 1 14918-KT7-013 38 11 15141-MKN-D11 48 5 17244-MKN-D10 85 15 18653-MKN-D50 86 4
13101-MKN-D10 50 2 14919-KT7-013 38 11 15147-MGE-D00 48 6 17265-MKN-D51 85 16 18654-MKN-D50 86 5 22000
13102-MKN-305 50 2 14920-KT7-013 38 11 15150-MJE-D00 48 7 17359-419-670 80 6
13111-MFG-D00 50 3 14921-KT7-013 38 11 15154-MAT-000 48 8 17366-MJ0-000 86 1 19000 22100-MKN-D11 42 2
13112-MEE-000 50 4 14922-KT7-013 38 11 58 1 17411-MGZ-A00 87 1 22116-MJE-D00 42 3
13210-MJE-D00 50 5 14923-KT7-013 38 11 15220-MJE-D02 48 9 17411-MJE-TB0 87 2 19010-MKN-D11 104 1 22121-MKN-D11 42 4
13213-ML7-020 50 6 14924-KT7-013 38 11 15410-MFJ-D01 48 10 17412-MJE-L00 87 3 19010-MKN-K11 104 1 22125-ML7-000 42 5
13214-MJE-D01 50 7 14925-KT7-013 38 11 15650-MKN-D10 41 4 17413-MJE-L00 87 4 19010-MKN-L21 104 1 22210-MKN-305 42 6
13215-MJE-D01 50 7 14926-KT7-013 38 11 15700-MJE-D01 48 11 17414-MJE-L00 87 5 19014-KEA-003 104 2 22350-MKN-D11 42 7
13215-ML7-000 50 8 14927-KT7-013 38 11 17414-MJE-TB0 87 5 19015-MJE-D01 104 3 22361-MKN-D11 42 8
13216-MJE-D01 50 7 14928-KT7-013 38 11 16000 17420-MGZ-A02 87 6 19020-MFG-D01 104 4 22401-MKN-D11 42 9
13217-MJE-D01 50 7 14929-KT7-013 38 11 17430-MJE-L00 87 7 19030-MKN-D51 104 5 22402-MKN-D11 42 10
13218-MJE-D01 50 7 14930-KT7-013 38 11 16169-MEE-013 55 1 17430-MJE-TB0 87 8 19037-GEE-710 104 6 22425-MJP-G51 42 11
13310-MJE-D00 50 9 14931-KT7-013 38 11 16180-ME5-761 55 2 17440-MJE-L00 87 9 19037-MCA-G61 104 6 22810-MKN-D10 41 5
13313-MW0-003 50 10 14932-KT7-013 38 11 16196-MBW-L11 55 3 17500-MKN-D10ZB 80 7 19037-MCJ-K01 104 6 22815-MJE-D00 41 6
13314-MW0-003 50 10 14933-KT7-013 38 11 16197-MFJ-L01 55 4 17500-MKN-D30ZA 80 7 19046-MCA-G61 104 7 22821-MKN-D10 41 7
116
2018.12.10 E
PART NO. INDEX
22847-MJE-D00 42 12 30430-MKN-D51 66 3 33452-MKN-D50 97 8 37880-KWW-C01 85 19 43000 45124-MKN-D11 63 7

22870-MKN-D11 61 3 30430-MKN-F51 66 3 33459-MKN-D10 97 9 45125-MKN-D50 65 4
30430-MKN-M51 66 3 33600-MKN-D51 97 10 38000 43107-KT7-761 77 5 45126-MKN-D50 65 5
23000 30435-MKN-D50 66 4 33611-MKN-D50 97 11 43108-MBB-006 77 6 45127-MKN-D51 63 8
30511-MKN-D51 102 1 33650-MKN-D51 97 12 38110-KPP-T01 100 9 43110-MJE-DB1 77 7 45131-MN9-006 77 16
23211-MJE-D00 51 1 30520-GFM-900 102 2 33701-MKN-D51 98 1 38110-MJE-H01 100 9 43112-KT7-761 77 8 45132-MKN-D50 63 9
23212-MJE-D00 51 2 30525-MKN-D51 102 3 33705-KW7-900 65 1 38117-KFE-701 100 10 43132-KT7-761 77 9 45133-MA3-006 77 17
23220-MJE-D00 51 3 30550-MKN-D50 102 4 33706-KAN-960 82 1 38235-S04-003 110 1 43150-MJE-DB1 77 10 45150-MJP-G51 72 10
23421-MJE-DB0 51 4 30560-MKN-D50 102 5 33706-KW7-900 59 2 38301-KZZ-J01 100 11 43160-MKN-D50 75 1 45157-MKH-D00 77 18
23431-MJE-DB0 51 5 30700-MBG-003 102 6 33714-KL3-620 100 7 38301-MKJ-D01 100 12 43161-MKN-D50 75 2 45157-MKN-D10 66 11
23441-MJE-DB0 51 6 33720-MKN-D51 98 2 38306-KK4-000 100 13 43162-MKN-D50 75 3 45161-K87-L50 75 16
23442-MS2-610 51 7 31000 33731-MJ0-940 59 3 38501-MCS-G01 100 14 43215-KZ4-J41 77 11 45220-MKN-D51 74 12
23451-MKN-D10 51 8 33741-KPL-902 95 2 38506-MCS-G00 100 15 43251-K87-A00 78 15 45250-MJP-G51 72 11
23461-MJE-DB0 51 9 31110-MJE-D01 45 2 33741-KTG-U01 69 1 38510-MKN-D51 77 3 43310-MKN-D51 75 4 45504-410-003 63 10
23462-MAT-000 51 10 31120-MKN-D11 45 3 38514-MKH-D00 63 2 43311-MJE-DB0 65 2 45510-MGH-641 63 11
23481-MJE-DB0 51 11 31200-MJE-DB1 47 1 35000 38515-MJE-D10 77 4 43312-MJE-DB0 65 3 45512-MA6-006 63 12
23491-MKN-D10 51 12 31201-MEW-921 47 2 38516-MGE-003 63 3 43313-MKN-D51 75 5 45513-KK1-771 75 17
23492-MGZ-J00 51 13 31202-MEW-921 47 3 35010-MKN-D50 66 5 38517-MGE-003 63 4 43314-MKN-D50 75 6 45513-MM5-016 63 13
23501-MKN-D10 51 14 31203-MEW-921 47 4 35100-MKN-D51 66 6 38520-MKN-D11 63 5 43315-MKN-D51 75 7 45517-166-006 63 14
23511-MKN-D10 51 15 31204-MEW-921 47 5 35101-MKN-D51 66 7 38521-MKN-D50 63 6 43352-568-003 72 4 45517-KCW-870 61 9
23512-MV9-670 51 16 31205-HP5-601 47 6 35106-MKN-D50 61 4 38770-MKN-D11 100 16 77 12 45518-MM5-006 63 15
23521-MJE-DB0 51 17 31206-MEW-921 47 7 35113-MJE-D00 66 8 38770-MKN-DB1 100 16 43353-461-771 72 5 45520-MG7-006 75 18
23801-MKN-D10 51 18 31207-HP5-601 47 8 35121-MJE-D02 66 9 38770-MKN-F11 100 16 77 13 45520-MM5-006 63 16
31208-MEW-921 47 9 35130-MKN-D11 61 5 38770-MKN-M11 100 16 43503-MR7-006 75 8 45521-HA2-006 75 19
24000 31209-MEW-921 47 10 35160-MGS-D31 100 8 38770-MKN-U11 100 16 43504-MB2-006 75 9 45530-MA4-671 63 17
31210-MEW-921 47 11 35200-MKN-D11 61 6 43510-MKN-D51 75 10
24211-MJE-D00 53 2 31500-MGZ-D01 99 1 35200-MKN-K11 61 6 40000 43511-KV3-831 75 11 46000
24212-MJE-D00 53 3 31500-MGZ-G01 99 1 35205-MKN-D10 61 7 43512-MKN-D51 75 12
24213-MJE-D00 53 4 31500-MJE-DB2 99 1 35335-MKJ-D00 61 8 40511-MJE-D00 92 2 43514-KS6-701 75 13 46182-MEL-D21 75 20
24261-283-000 51 19 31600-MKN-D51 100 1 35340-MGS-D31 63 1 40540-MJE-D01 92 3 43520-MB2-315 75 14 46500-MJE-D00 89 8
24310-MKN-D10 53 5 31730-MAS-601 100 2 35350-MKN-D51 89 6 40540-MJE-D02 92 3 43530-KV3-701 75 15 46503-MFG-D00 75 21
24315-MGZ-J00 53 6 31912-MFL-003 35 12 35357-HP0-A00 89 7 40545-MJE-D01 92 4 46504-MAL-601 76 22
24321-MAS-000 53 7 35500-MEH-661 49 5 40545-MJE-D02 92 4 44000 46513-KYJ-900 89 9
24430-MJP-G50 53 8 32000 35700-MKN-D51 91 1
24435-MKN-D10 53 9 35759-MKN-D11 49 6 41000 44125-MN5-000 95 3 50000
24610-MJE-D00 53 10 32100-MKN-D10 100 3 35850-MR5-007 99 5 4
24612-MAL-600 53 11 32100-MKN-K10 100 3 35856-KBH-000 99 6 41201-MKN-D50 78 2 44301-MKN-D50 74 3 50010-MKN-D10ZA 103 1
24651-MAE-000 53 12 32100-MKN-M10 100 3 35910-MJE-D00 66 10 44311-MGH-640 74 4 50173-KWT-700 81 25
24652-MGZ-J00 53 13 32102-MKN-D10 49 3 42000 44515-MKN-D50 74 5 50197-MKN-D50 66 12
24706-MK3-770 89 1 32103-MKN-D10 100 4 36000 44620-MJE-D00 74 6 50201-MKN-D50 82 2
24710-MKN-D50
24720-MKN-D50
24724-MBW-D21
89 2 32104-MJE-D00
89 3 32159-MJE-D00
89 4 32161-393-003
100
49
105
5
4 36162-MKA-D81
22 36172-MKN-D51
42301-MKN-D50
87 12 42305-MJE-D00
86 6 42311-MER-D00
78
92
78
3 44650-MKN-D30ZA
5 44650-MKN-D50ZB
4 44711-MKN-D51
74
74
74
7
8
9
50211-MKN-D50ZA
50212-MKN-D50ZA
50290-MBL-610
103 2
103 3
95 5 4
24781-KSP-860 89 5 32406-MT4-010 99 2 36450-MKN-D51 86 7 42312-MER-D00 78 5 44721-MGH-H21 74 10 50345-MJE-DB0 65 6
32410-MKN-D10 99 3 36531-MKN-D51 88 9 42515-MKN-D50 78 6 78 16 50351-MKN-D50 103 4
28000 32601-MKN-D10 99 4 42615-MJE-D00 78 7 44722-MGH-H21 74 10 50352-MKN-D50 103 5
32606-GEV-761 100 6 37000 42620-MKN-D50 78 8 78 16 50530-MJE-D00 91 2
28102-ME9-000 43 1 42625-MER-D00 78 9 44723-MGH-H21 74 10 50539-MFJ-D00 91 3
28111-MJE-D00 43 2 33000 37100-MKN-D11 60 1 42650-MKN-D30ZA 78 10 78 16 50542-KCM-620 91 4
28115-MJE-D00 41 8 37110-MKN-D51 60 2 42650-MKN-D50ZB 78 11 50542-KPM-000 91 5
28125-MJE-D01 41 9 33100-MKN-D11 59 1 37120-MKN-D51 60 3 42711-MKN-D51 78 12 45000 50600-MKN-D50 90 2
28130-MJE-D00 43 3 33115-KVK-900 87 11 37130-MKN-D11 60 4 42755-MKA-D81 74 1 50603-033-010 90 3
28140-MJE-D00 43 4 33400-MKN-D11 97 1 37205-MKN-D51 60 5 78 13 45103-MR7-006 72 6 50617-445-840 90 4
28333-300-000 90 1 33409-MKN-D10 97 2 37215-KZZ-D20 60 6 42758-MKA-D81 74 2 45106-MJP-G51 72 7 50639-ML0-010 90 5
33411-MKE-A50 97 3 37605-MKH-D01 60 7 78 14 45107-MJP-G51 72 8 50644-445-840 90 6
30000 33412-MKN-D10 97 4 37700-MJE-D01 49 7 42870-MKN-D30ZA 114 1 45111-MA3-006 77 14 50660-MKN-D50 90 7
33412-MKN-D50 97 5 37830-RGA-006 85 17 42880-MKN-D30ZA 114 2 45111-MAJ-G41 77 15 50665-MKN-D50 90 8
30300-MJE-D01 41 10 33450-MKN-D11 97 6 37870-MGS-D31 35 13 45117-MJP-G51 72 9 50700-MKN-D50 90 9
30430-MKN-305 66 3 33452-MKN-D10 97 7 37875-RGA-006 85 18 45120-MKN-D51 74 11 50718-MN8-000 90 10
117
2018.12.10 E
PART NO. INDEX
50720-K94-T00 90 11 53150-MGS-D30 61 11 64271-MKN-D10 107 13 80111-MKN-C50 65 9 86646-MKN-D30ZA 115 18 90005-MGZ-J00 54 11

50730-K94-T00 90 12 53150-MKN-D10 66 19 64275-MKN-D10ZA 109 5 80119-MGE-300 109 11 86647-MKN-D10ZB 113 17 90007-MGZ-J00 35 14
50750-MKN-D50 90 13 53167-MGS-D30 61 12 64275-MKN-D30ZA 109 5 80120-MKN-D50 65 10 86647-MKN-D30ZA 115 19 90010-MEL-000 49 10
50760-MKN-D50 90 14 53168-MGS-D30 61 13 64281-MKN-D10 107 14 80123-GN5-900 82 19 86648-MKN-D10ZB 113 18 90010-MGZ-J00 48 12
53170-MJE-D01 63 18 64300-MKN-D10ZA 109 6 80131-MKN-D50 95 10 86648-MKN-D30ZA 115 20 90011-KYJ-900 54 12
51000 53172-MJE-D00 61 14 64300-MKN-D10ZB 109 6 80132-MKN-D50 95 11 86771-MKN-D10ZB 113 19 90011-MGP-000 49 11
53174-116-670 61 15 64312-KWW-640 76 23 80141-MKN-D50 95 12 86771-MKN-D30ZA 115 21 90011-MGZ-J00 35 15
51400-MKN-D51 70 1 63 19 64341-MKN-D50 103 7 80150-MKN-D50ZA 95 13 86772-MKN-D10ZB 113 20 90012-KYJ-900 54 13
51401-MKN-D51 70 2 53178-MJE-D00 61 16 64351-MKN-D50 103 8 86772-MKN-D30ZA 115 22 90013-430-000 41 12
51404-MKN-D51 70 3 53190-MKN-D50 66 20 64382-MM5-300 87 14 83000 90013-GHB-600 102 7
51408-KAE-871 70 4 53192-MJE-D00 61 17 64501-MKN-D10 106 7 87000 90013-GHB-610 63 20
51410-MKN-D51 70 5 53213-MB4-771 68 1 64535-MFJ-D00 101 17 83500-MKN-D50 84 4 77 19
51412-MB4-003 70 6 53214-371-010 68 2 64610-MJE-D00 109 7 83515-KPH-700 95 14 87125-GB0-900 111 1 90013-GHB-620 76 24
51412-MKN-D51 70 7 53219-MKN-D10 68 3 64620-MJE-D00 109 8 83551-300-000 81 27 87125-KZZ-G40 111 2 90013-GHB-660 61 18
51414-MFJ-A51 70 8 53220-K87-A00 68 4 64650-MKN-D10 107 15 83551-GE2-000 67 24 87505-MKA-DG0 111 3 63 21
51415-MFJ-A51 70 9 53230-MKN-D10 67 21 64660-MKN-D10 107 16 95 15 87505-MKA-HH0 111 4 90013-GHB-670 63 22
51419-K94-T01 70 10 53232-MJ4-670 67 22 83600-MKN-D50 84 5 87505-MKN-M50 111 5 90013-GHB-710 76 25
51423-K94-T01 70 11 67000 87508-MJJ-D31 111 6 90014-KYJ-900 54 14
51425-MKN-D51 70 12 57000 84000 87509-KWP-900 111 7 90017-MA6-000 35 16
51426-MKN-D51 70 13 67105-MKN-D10 106 8 87512-MKN-D50 111 8 90019-KYJ-900 35 17
51430-MKN-D51 70 14 57110-MKN-D51 65 7 67110-MKN-D10ZA 106 9 84703-425-000 98 3 87560-KTT-950 111 9 90019-MGZ-J00 48 13
51447-KA4-711 70 15 84706-163-670 69 6 87560-MBR-871 111 10 90019-MJE-D00 48 14
51450-K94-T01 70 16 61000 77000 109 12 87560-MGP-F01 111 11 90021-MGZ-D02 55 22
51451-MAJ-G41 70 17 84720-MKN-F50 95 16 87586-MGC-DD0 111 12 90021-MGZ-J00 48 15
51451-MKN-D51 70 18 61102-KTY-D30 65 8 77100-MKN-D51ZB 82 4 87586-MJN-D10 111 13 53 14
51455-MEE-D01 70 19 105 23 77156-MKN-D51 82 5 86000 90022-MKN-D10 40 11
51456-K94-T01 70 20 61104-428-730 87 13 77205-286-000 82 6 88000 90023-MGZ-J00 53 15
51486-MKN-D50 90 15 61104-MKN-D50 59 4 77206-MJE-DB0 82 7 86101-MJE-D00ZA 112 1 90023-MV9-670 45 4
51490-MKL-D81 70 21 61105-MKN-D50 69 2 77210-MKN-D50 82 8 114 3 88110-MJE-D01 106 10 90037-422-003 51 20
51497-MKN-D50 72 12 61110-MKN-D50ZB 69 3 77216-MKN-D50 82 9 86102-MKN-D50ZA 112 2 88120-MJE-D01 106 11 90041-GHB-740 68 5
51500-MKN-D51 70 22 61110-MKN-D50ZC 69 3 77217-MKN-D50 82 10 114 4 90048-MFL-000 49 12
51501-MKN-D51 70 23 61304-415-000 82 3 77220-MJE-D00 82 11 86103-MKN-D10ZB 114 5 89000 90050-MKN-D11 42 14
51502-MKN-D51 70 24 105 24 77226-MKN-D50 82 12 86103-MKN-D10ZC 112 3 90071-MB0-000 47 12
51525-MKN-D51 70 25 61312-149-300 69 4 77227-KVK-900 81 26 86104-MKN-D10ZB 114 6 89101-MC7-000 110 4 90082-HA0-000 40 12
84 3 77230-MKN-D10ZA 82 13 86104-MKN-D10ZC 112 4 89102-KTC-900 110 5 90101-MCZ-D00 49 13
52000 77230-MKN-D30ZA 82 13 86150-KPG-901 81 28 89103-538-000 110 6 90102-MAS-000 78 17
64000 77234-GN2-000 82 14 86171-MKN-D10ZB 112 5 89202-KV0-000 110 7 90103-MJE-D00 88 10
52101-MKN-D50 92 6 77235-MJE-D00 82 15 86171-MKN-D30ZA 114 7 89211-KWW-640 110 8 90104-KPP-900 92 14
52141-MJE-D00 92 7 64110-MKN-D30ZA 106 2 77236-KAZ-780 110 2 86172-MKN-D10ZB 112 6 89211-MGZ-J00 110 9 90104-KZZ-900 59 5
52142-MJE-D00 92 8 64111-MKN-D10ZC 106 3 77239-MJE-D03 82 16 86172-MKN-D30ZA 114 8 89213-KWW-601 110 10 90104-MJP-G51 72 13
4 52143-KZ3-860
52143-MJE-D00
52161-KZZ-900
42
92
92
13
9
10
64123-MKN-D50
64171-MKN-D10
64172-MKN-D10
109 3 77240-MKN-D10ZA
106 4 77240-MKN-D30ZA
106 5 77251-MBZ-G00
82
82
110
17
17
3
86173-MKN-D10ZB 112 7 89216-KYJ-900
86173-MKN-D30ZA 114 9 89221-MGZ-J00
86174-MKN-D10ZB 112 8 89256-MT4-000
110 11 90105-MGS-D30
110 12
110 13 90105-MJE-D00
74
78
103
13
18
9
52161-MKN-D50 103 6 64190-MKN-D10ZA 107 1 77300-MKN-D51ZB 82 18 86174-MKN-D30ZA 114 10 90105-MKN-D50 95 17
52170-MJE-D00 92 11 64191-MKN-D10 107 2 77326-MJS-J70 101 18 86201-MKN-D50ZA 114 11 90000 90106-KRG-000 105 25
52171-KR6-000 92 12 64205-166-610 106 6 77327-MJS-J70 101 19 86201-MKN-D50ZB 112 9 90106-MCF-D00 92 15
52200-MKN-D50 92 13 64210-MKN-D10ZA 107 3 86202-MKN-D50ZA 114 12 90001-MCK-A50 106 12 90107-MGE-000 67 25
52400-MKN-D51 94 1 64210-MKN-D30ZA 107 3 80000 86202-MKN-D50ZB 112 10 90001-MJE-D00 46 10 90107-MJE-D00 94 3
52487-KA4-831 94 2 64220-MKN-D10ZA 107 4 86611-MGZ-D10ZA 112 11 90002-MC7-000 87 15 90107-MJN-A00 67 26
64220-MKN-D30ZA 107 4 80101-165-000 69 5 86611-MGZ-D10ZC 114 13 90002-MGZ-J00 46 11 90108-KPP-860 91 6
53000 64230-MKN-D10ZA 107 5 109 9 86641-MKN-D10ZB 112 12 90002-MJE-D00 44 2 90108-MJE-D00 94 4
64232-MKN-D10 107 6 80101-MFJ-D00 67 23 86641-MKN-D30ZA 115 14 90002-MY5-850 34 6 90111-162-000 105 26
53100-MKN-D10 66 13 64240-MKN-D10ZA 107 7 109 10 86642-MKN-D30ZA 115 15 90002-PA6-003 49 8 90111-KW3-003 106 13
53104-MGZ-J00 66 14 64242-MKN-D10 107 8 80101-MKN-D50 95 6 86643-MKN-D10ZB 112 13 90003-MGZ-J00 41 11 90111-MKN-D50 63 23
53105-MGZ-J00 66 15 64251-MKN-D10 107 9 80101-MKN-F50 95 6 86643-MKN-D30ZA 115 16 44 3 77 20
53107-KM9-000 66 16 64255-MKN-D10 109 4 80102-MKN-D50 95 7 86644-MKN-D10ZB 113 14 90003-MJE-D00 40 9 90111-MR5-000 99 7
53108-MJ0-000 66 17 64256-MKN-D10 107 10 80103-MKN-D50 95 8 86645-MKN-D10ZB 113 15 90004-GHB-600 40 10 90112-MKA-D80 95 18
53109-MV4-000 66 18 64261-MKN-D10 107 11 80106-MKN-D50 95 9 86645-MKN-D30ZA 115 17 90004-GHB-650 34 7 90112-MKN-D50 74 14
53140-MGS-D30 61 10 64266-MKN-D10 107 12 80110-MKN-D50 65 9 86646-MKN-D10ZB 113 16 90004-MFG-D01 49 9 90113-438-000 61 19
118
2018.12.10 E
PART NO. INDEX
90113-GFP-B00 88 11 90201-415-000 81 32 90544-439-930 35 19 91102-MEE-003 42 19 93000 94520-63150 41 19

90113-MGZ-J00 89 10 90202-KCW-870 64 27 57 1 91106-MCF-003 53 19
90113-MKN-D50 63 24 90203-MF9-710 91 8 90545-300-000 64 28 91202-MR7-003 93 24 93404-05020-07 59 7 95000
90114-MA5-671 64 25 90231-MJE-D00 42 15 76 28 91203-KSP-911 53 20 93411-05025-00 97 15
90115-MKN-D50 105 27 90301-473-003 81 33 90554-MEL-000 52 31 91204-KK0-003 41 16 93500-04008-1H 56 25 95001-45320-40 87 16
90116-088-931 71 26 90301-782-000 61 21 90557-230-000 89 13 91207-MAL-601 52 39 93500-05022-0G 62 26 95002-02100 105 31
90116-K0A-E11 107 17 90301-KGH-901 69 8 90601-107-000 52 32 91212-422-006 76 29 93600-04012-1G 64 30 95002-02130 81 36
109 13 90301-KWN-901 95 21 90604-MM5-000 52 33 91251-MKL-D81 71 29 93600-04040-1G 76 30 95002-02139 56 27
90116-KW3-000 103 10 90301-MGZ-J00 89 12 90606-MM5-000 52 34 91252-MAS-003 79 24 93891-05018-08 67 34 95002-40800-08 87 17
90116-MCS-G00 65 11 90302-425-830 68 6 90646-657-000 85 22 91252-MC4-013 74 16 93892-05012-08 47 15 95002-41000-08 87 18
90116-ME9-000 95 19 90304-KGA-900 67 30 90650-KV6-003 97 14 91253-KZ3-861 93 25 93892-05012-18 56 26 95002-41050-08 35 23
90116-MGE-D00 97 13 90304-KPH-700 88 12 101 22 91253-MAE-003 79 25 93893-04012-17 64 31 95002-50000 105 32
90116-MGZ-J00 90 16 90304-MJE-D01 94 5 90651-KV6-003 49 14 91258-MEE-D01 71 30 76 31 95005-35055-20 56 28
90116-MJE-D00 90 17 90305-MJE-D01 92 17 81 34 91301-GGL-J01 55 23 93901-25420 85 24 95005-35095-20 56 29
90116-MKF-D40 106 14 90306-KGH-901 78 19 101 23 91301-ML7-003 41 17 93903-24380 83 25 95005-35125-20 56 30
107 18 90306-MJE-D01 78 20 90651-MA5-671 64 29 58 1 96 26 95005-35140-20 56 31
90116-SP0-003 67 27 90307-MJE-D00 106 18 90651-MEW-920 93 20 91301-PC0-003 48 18 97 16 95005-75240-20 81 37
85 20 90309-357-000 92 18 90651-MGE-641 89 14 58 1 108 26 95005-80410-20 81 38
106 15 90315-MK3-003 105 29 90652-KT1-771 101 24 91301-PLC-000 55 24 93903-24480 98 5 95012-13001 99 8
107 19 90321-KT7-760 61 22 90658-SA0-003 88 13 91302-MB0-013 46 13 93903-25480 85 25 95701-06010-00 87 19
109 14 90401-KZ4-890 79 21 90661-K87-L51 65 12 58 1 93903-25510 85 26 95701-06010-08 62 28
90120-GHB-601 105 28 92 19 90661-KVK-B11 65 13 91303-KF0-003 49 16 93913-25380 60 8 101 32
90120-MJE-D00 81 29 90401-MEE-000 43 5 90672-SB2-003 65 14 58 1 95701-06012-07 108 27
90123-MJP-G50 72 14 90402-HA5-000 51 21 90677-KAN-T00 59 6 91305-KC1-850 49 17 94000 95701-06014-00 40 14
90123-MKF-D60 67 28 90402-MFJ-D01 48 17 106 20 58 1 41 20
90124-MCJ-752 61 20 58 1 108 24 91307-KF0-003 41 18 94001-06070-0S 89 15 52 40
90124-MKN-D50 106 16 90405-MJE-D00 41 13 109 18 58 1 94002-08000-0S 76 32 53 22
108 20 90406-MJE-D00 45 5 90683-GR1-003 83 23 91309-425-003 47 13 94002-08070-0S 62 27 87 20
90126-MKN-D10 67 29 90417-360-000 53 16 90684-ZA0-601 65 15 58 1 94021-06070-0S 64 32 105 33
90127-KYJ-900 103 11 90432-MM5-000 42 16 90690-MCA-003 77 22 91313-MB0-003 48 19 94050-06000 96 27 95701-06016-00 48 23
90127-MKN-D50 83 20 90435-MEE-000 43 6 90690-MJE-D11 77 23 58 1 98 6 95701-06018-00 49 18
84 6 90442-397-000 40 13 90701-HB6-010 50 12 91315-MB0-013 54 15 94050-06070 101 28 95701-06020-07 89 17
92 16 57 1 90701-MV9-670 41 14 58 1 94050-06080 101 29 101 33
95 20 90451-155-000 53 17 49 15 91320-MB0-000 47 14 94050-10000 103 14 95701-06022-08 87 21
90128-MKN-D50 83 21 90451-KY2-000 51 22 90852-KPP-T00 96 23 91351-KZ3-731 94 8 94050-12000 103 15 101 34
109 15 90452-MAT-000 51 23 24 91351-MAC-671 94 9 94101-08000 90 19 95701-06025-07 65 17
90129-MGZ-J00 101 20 90454-KYJ-900 51 24 25 91351-MGS-D30 79 26 94102-08800 90 20 95701-06028-00 48 24
90129-MKN-D50 83 22 90455-KYJ-900 52 25 90899-422-610 83 24 91353-MEC-003 105 30 94103-04700 96 28 95701-06035-00 49 19
90130-KYJ-900 69 7 90456-MA6-000 52 26 91354-MEJ-641 48 20 98 7 95701-06040-00 81 39
90130-MJE-D40 101 21 90456-MFA-D00 43 7 91000 58 1 94103-05700 60 9 95701-06045-00 48 25
90130-MKN-D50
90131-883-000
90132-KYJ-960
81
48
91
30
16
7
90459-438-000
90459-MM4-000
90463-MAT-000
52
42
52
27
17
28
91001-464-003
91004-MFJ-D01
52
52
35
36
91356-425-003
91508-MM5-000
54
58
85
16
1
23
94103-05800
94103-06000
67
96
35
29
30
95701-06050-00
95701-08045-00
95701-10075-00
49
49
49
20
21
22 4
90133-MKN-D50 108 21 90463-ML7-000 35 18 91008-KCY-671 42 18 91535-STK-003 101 25 98 8 95801-06028-00 47 16
109 16 46 12 91008-MFJ-D01 53 18 91535-TA0-003 62 24 94103-06700 65 16 95801-12160-08 103 16
90134-KPP-T00 85 21 57 1 91015-KT8-005 68 8 101 26 101 30
108 22 58 1 91016-KT8-005 68 9 91554-SM4-003 62 25 94103-06800 81 35 96000
109 17 90464-MAT-000 52 29 91022-MJE-DB1 52 37 67 33 101 31
90134-MEL-000 71 27 90469-759-000 52 30 91026-MJE-D01 52 38 91556-HL1-A00 108 25 94109-12000 48 21 96001-06010-00 83 26
90134-MJE-D00 108 23 90501-MKN-D50 94 6 91051-MAS-003 79 22 91565-SEL-003 101 27 58 1 96001-06018-07 109 19
90135-MEL-000 76 26 90503-KGA-900 67 31 91053-MFJ-D01 41 15 94201-20120 76 33 96211-08000 90 22
90135-MJE-D00 81 31 90504-964-000 106 19 91053-MGS-D31 74 15 92000 94201-20150 90 21 96220-40080 53 23
90145-MS9-612 64 26 90506-425-830 68 7 79 23 94301-08140 34 9 96600-06016-00 45 6
76 27 90508-MGS-D30 61 23 91054-MGS-D31 93 21 92101-06020-4J 102 8 44 4 96600-06032-00 45 7
90164-GHB-690 106 17 90514-K33-D00 96 22 91055-MGS-D31 93 22 92501-06060-0A 90 18 48 22 96600-08020-10 53 24
90165-MGZ-J00 89 11 98 4 91059-KY2-711 67 32 92900-08022-3E 35 20 94301-08200 35 21
90167-GHB-710 103 12 90543-MV9-670 34 8 91071-MEC-003 94 7 94301-12160 35 22 98000
90167-GHB-760 103 13 57 1 91071-MR7-003 93 23 94510-14000 53 21
90180-MN8-006 77 21 90544-283-000 71 28 91101-MJE-D02 43 8 94511-15000 89 16 98200-33000 99 9
119
2018.12.10 E
PART NO. INDEX
98200-40750 101 35
98200-41000 101 36
98200-42000 101 37
98200-43000 101 38
99000
99006-22000 110 14
99006-27000 110 15
120
2018.12.10 E
PART NAME INDEX
Part name Page Ref. Part name Page Ref. Part name Page Ref.
[A ] BODY ASSY., THROTTLE •••••••••• 55 5 BOLT, FLANGE, 6X18•••••••••••• 49 18
6 109 19
ARM COMP., GEAR CHANGE ••••••• 89 2 7 BOLT, FLANGE, 6X20•••••••••••• 34 7
ARM, L. MAIN STEP •••••••••••• 90 8 BODY SET, FRAME••••••••••••••• 103 1 89 17
ARM, L. PILLION STEP ••••••••• 90 12 BOLT-WASHER, 4X8•••••••••••••• 49 8 101 33
ARM, R. MAIN STEP •••••••••••• 90 7 BOLT-WASHER, 5X20••••••••••••• 59 7 BOLT, FLANGE, 6X22•••••••••••• 54 12
ARM, R. PILLION STEP ••••••••• 90 11 BOLT-WASHER, 5X25••••••••••••• 97 15 61 18
AXLE, FR. WHEEL •••••••••••••• 74 3 BOLT-WASHER, 6X12••••••••••••• 48 15 63 21
AXLE, RR. WHEEL •••••••••••••• 78 3 53 14 87 21
105 28 101 34
[B ] BOLT-WASHER, 6X22••••••••••••• 59 5 105 27
BOLT-WASHER, 6X25••••••••••••• 40 11 BOLT, FLANGE, 6X23.5•••••••••• 63 24
BAG, SERVICE BOOK •••••••••••• 110 3 BOLT-WASHER, 9X100•••••••••••• 35 14 BOLT, FLANGE, 6X25•••••••••••• 40 9
BAG, TOOL •••••••••••••••••••• 110 4 BOLT COMP., FR. FORK •••••••••• 70 16 54 13
BALL, STEEL, #8 •••••••••••••• 90 22 BOLT, 8X45•••••••••••••••••••• 71 27 63 22
BAND A, INSULATOR •••••••••••• 35 6 BOLT, CHANGE PIVOT•••••••••••• 89 10 65 17
BAND B2, BATTERY ••••••••••••• 99 8 BOLT, CONNECTING ROD •••••••••• 50 6 BOLT, FLANGE, 6X28•••••••••••• 47 16
BAND B, INSULATOR •••••••••••• 35 7 BOLT, DISK, 8X25•••••••••••••• 74 13 48 12
BAND, TOOL ••••••••••••••••••• 82 19 78 18 24
BAND, U-LOCK ••••••••••••••••• 95 5 BOLT, DRAIN PLUG, 12X15••••••• 48 16 BOLT, FLANGE, 6X30•••••••••••• 42 14
BAND, WIRE ••••••••••••••••••• 101 24 BOLT, FLANGE KNOCK, 7X10.5 •••• 40 12 BOLT, FLANGE, 6X35•••••••••••• 35 15
BAND, WIRE, 165MM •••••••••••• 49 14 BOLT, FLANGE SOCKET, 6X25 ••••• 46 11 49 19
81 34 BOLT, FLANGE SOCKET, 6X28 ••••• 41 11 BOLT, FLANGE, 6X39.5•••••••••• 35 17
101 23 44 3 BOLT, FLANGE, 6X40•••••••••••• 54 14
BAND, WIRE, 95MM ••••••••••••• 97 14 BOLT, FLANGE SOCKET, 6X35 ••••• 46 10 76 25
101 22 BOLT, FLANGE SOCKET, 6X40 ••••• 44 2 81 39
BAR COMP., SIDE STAND •••••••• 91 2 BOLT, FLANGE, 10MM •••••••••••• 45 4 BOLT, FLANGE, 6X45•••••••••••• 48 25
BASE COMP., CONTACT •••••••••• 66 7 BOLT, FLANGE, 10X138 •••••••••• 103 10 BOLT, FLANGE, 6X45.5•••••••••• 35 16
BATTERY •••••••••••••••••••••• 99 1 BOLT, FLANGE, 10X40 ••••••••••• 68 5 BOLT, FLANGE, 6X50•••••••••••• 49 20
BEARING A, CONNECTING ROD •••• 50 7 BOLT, FLANGE, 10X57 ••••••••••• 72 14 BOLT, FLANGE, 8X32•••••••••••• 106 17
BEARING A, CRANKSHAFT •••••••• 50 10 BOLT, FLANGE, 10X75 ••••••••••• 49 22 BOLT, FLANGE, 8X35•••••••••••• 67 28
BEARING B, CONNECTING ROD •••• 50 7 BOLT, FLANGE, 12X160 •••••••••• 103 16 BOLT, FLANGE, 8X40•••••••••••• 67 25
BEARING B, CRANKSHAFT •••••••• 50 10 BOLT, FLANGE, 12X40 ••••••••••• 103 12 BOLT, FLANGE, 8X45•••••••••••• 49 21
BEARING B, NEEDLE, 35X41X23.8 42 19 BOLT, FLANGE, 12X65 ••••••••••• 103 13 BOLT, FLANGE, 8X49•••••••••••• 77 21
BEARING C, CONNECTING ROD •••• 50 7 BOLT, FLANGE, 5X8 ••••••••••••• 87 15 BOLT, FLANGE, 8X55•••••••••••• 88 10
BEARING C, CRANKSHAFT •••••••• 50 10 BOLT, FLANGE, 6MM ••••••••••••• 95 19 BOLT, FR. AXLE•••••••••••••••• 74 14
BEARING D, CONNECTING ROD •••• 50 7 105 26 BOLT, HANDLE LEVER PIVOT•••••• 64 25
BEARING D, CRANKSHAFT •••••••• 50 10 BOLT, FLANGE, 6X10 •••••••••••• 40 10 BOLT, HEAD COVER•••••••••••••• 34 6
BEARING E, CONNECTING ROD •••• 50 7 62 28 BOLT, HEX. CAP, 6X60•••••••••• 90 18
BEARING E, CRANKSHAFT •••••••• 50 10 83 26 BOLT, HEX., 6X20•••••••••••••• 102 8
BEARING, BALL, 6305 •••••••••• 52 36 87 19 BOLT, HEX., 8X50•••••••••••••• 92 15
BEARING, HEAD PIPE UNDER ••••• 68 9 101 32 BOLT, HINGE, 10X102.4••••••••• 81 31
BEARING, HEAD PIPE UPPER ••••• 68 8 102 7 BOLT, L. STEERING HANDLE LEVER
BEARING, NEEDLE •••••••••••••• 93 23 BOLT, FLANGE, 6X12 •••••••••••• 63 20 PIVOT 61 19
BEARING, NEEDLE, 12X16X10 •••• 41 15 77 19 BOLT, OIL COOLER•••••••••••••• 48 14
BEARING, NEEDLE, 14X22X16 •••• 53 19 83 22 BOLT, OIL, 10X22•••••••••••••• 64 26
BEARING, NEEDLE, 20MM •••••••• 52 37 108 27 76 27
BEARING, NEEDLE, 24X28X10 •••• 52 38 BOLT, FLANGE, 6X14 •••••••••••• 40 14 BOLT, ONE-WAY, 8MM•••••••••••• 67 26
BEARING, NEEDLE, 30X35X20 •••• 43 8 41 20 BOLT, PIN••••••••••••••••••••• 77 16
BEARING, NEEDLE, 30X37X20 •••• 93 22 49 13 BOLT, SEALING, 22MM••••••••••• 49 12
BEARING, RADIAL BALL, 20X37X9 93 21 52 40 BOLT, SETTING••••••••••••••••• 47 6
BEARING, RADIAL BALL, 6204U •• 52 35 53 22 BOLT, SHOULDER•••••••••••••••• 55 22
11
5
BEARING, RADIAL BALL, 6204UU • 74 15 54 BOLT, SIDE STAND PIVOT•••••••• 91 6
79 23 76 24 BOLT, SOCKET KNOCK, 6MM••••••• 49 11
BEARING, RADIAL BALL, 63/22 •• 79 22 87 20 BOLT, SOCKET, 10X30••••••••••• 103 9
BEARING, RADIAL BALL, 6903 ••• 42 18 105 33 BOLT, SOCKET, 10X51••••••••••• 94 3
BEARING, SPECIAL BALL, 6500 •• 53 18 BOLT, FLANGE, 6X16 •••••••••••• 48 23 BOLT, SOCKET, 10X70••••••••••• 94 4
BEARING, SPHERICAL, 10MM ••••• 94 7 63 23 BOLT, SOCKET, 4X25•••••••••••• 81 29
77 20 BOLT, SOCKET, 5X20•••••••••••• 97 13
121
2018.12.10 E
PART NAME INDEX
BOLT, SOCKET, 5X9 •••••••••••• 99 7 CAP COMP., RADIATOR ••••••••••• 104 6 CLIP, COUPLER••••••••••••••••• 101 26
BOLT, SOCKET, 6X16 ••••••••••• 45 6 CAP, 45MM ••••••••••••••••••••• 41 2 27
BOLT, SOCKET, 6X20 ••••••••••• 76 26 CAP, BLEEDER•••••••••••••••••• 72 5 CLIP, HARNESS••••••••••••••••• 65 15
106 12 77 13 CLIP, PISTON PIN, 16MM•••••••• 50 4
BOLT, SOCKET, 6X32 ••••••••••• 45 7 CAP, DUMMY•••••••••••••••••••• 100 6 CLIP, SUB TANK HOSE••••••••••• 86 2
BOLT, SOCKET, 8X12 ••••••••••• 49 10 CAP, MASTER CYLINDER •••••••••• 63 13 CLIP, SWITCH COVER•••••••••••• 89 14
BOLT, SOCKET, 8X18 ••••••••••• 90 17 75 17 CLIP, TUBE•••••••••••••••••••• 56 27
BOLT, SOCKET, 8X20 ••••••••••• 53 24 CAP, RR. FORK PIVOT ••••••••••• 103 6 81 36
BOLT, SOCKET, 8X22 ••••••••••• 71 26 CAP, RR. SWINGARM ••••••••••••• 92 10 105 31
90 16 CAP, STEERING STEM NUT•••••••• 67 22 32
103 11 CARTRIDGE, OIL FILTER ••••••••• 48 10 CLIP, WATER HOSE•••••••••••••• 46 8
BOLT, SOCKET, 8X28 ••••••••••• 95 17 CASE ASSY., UNDER••••••••••••• 60 3 9
BOLT, SPECIAL, 10MM •••••••••• 51 20 CASE ASSY., UPPER••••••••••••• 60 2 54 10
BOLT, SPECIAL, 10X25 ••••••••• 41 12 CASE COMP., THERMOSTAT•••••••• 54 5 105 21
BOLT, SPECIAL, 5X16 •••••••••• 106 14 CASE SUB ASSY., AIR CLEANER ••• 85 7 108 25
107 18 CASE, DRIVE CHAIN••••••••••••• 92 2 CLIP, WIRE HARNESS•••••••••••• 88 13
BOLT, SPECIAL, 6X16 •••••••••• 91 7 CENTER COMP., SHIFT DRUM •••••• 53 6 105 22
BOLT, STUD, 12X25 •••••••••••• 78 17 CENTER, CLUTCH •••••••••••••••• 42 4 CLUTCH, ONE WAY••••••••••••••• 41 9
BOLT, STUD, 8X22 ••••••••••••• 35 20 CHAIN KIT, DRIVE•••••••••••••• 92 1 COCK, DRAIN••••••••••••••••••• 104 8
BOLT, SWINGARM PIVOT ••••••••• 92 6 CHAIN, CAM•••••••••••••••••••• 40 2 COIL ASSY., IGNITION•••••••••• 102 1
BOLT, TERMINAL ••••••••••••••• 47 7 CHAIN, DRIVE•••••••••••••••••• 92 3 COIL COMP., IGNITION•••••••••• 102 3
BOLT, TIE ROD •••••••••••••••• 89 11 CHAIN, OIL PUMP••••••••••••••• 48 5 COLLAR•••••••••••••••••••••••• 59 4
BOLT, TORX, 8X38 ••••••••••••• 72 13 CIRCLIP••••••••••••••••••••••• 64 29 80 10
BOLT, UBS, 8X98 •••••••••••••• 49 9 75 20 COLLAR A, L. ENGINE HANGER•••• 103 4
BOLT, WIRE ADJUSTING ••••••••• 61 17 CIRCLIP, 25MM ••••••••••••••••• 52 32 COLLAR B, RR. WHEEL DISTANCE•• 78 9
BOOT B ••••••••••••••••••••••• 77 17 CIRCLIP, 30MM ••••••••••••••••• 52 33 COLLAR COMP. B, SPRING•••••••• 70 24
BOOT COMP. ••••••••••••••••••• 63 10 CIRCLIP, EXTERNAL, 14MM••••••• 53 21 COLLAR COMP., SPRING•••••••••• 70 3
75 9 CIRCLIP, EXTERNAL, 15MM••••••• 89 16 COLLAR C, ENGINE HANGER••••••• 103 5
BOOT, HEADLIGHT BRACKET •••••• 69 4 CIRCLIP, INTERNAL ••••••••••••• 93 20 COLLAR, 25X28X12•••••••••••••• 51 13
84 3 CIRCLIP, INTERNAL, 63MM••••••• 41 19 COLLAR, 30X11.2••••••••••••••• 51 7
BOOT, SLEEVE ••••••••••••••••• 77 9 CLAMPER A, SENSOR CORD•••••••• 77 18 COLLAR, BANK ANGLE SENSOR••••• 101 20
BOSS, OIL FILTER ••••••••••••• 48 13 CLAMPER B, SENSOR CORD•••••••• 63 2 COLLAR, BRAKE HOSE STAY••••••• 75 16
BRACKET B, L. ENGINE HANGER •• 103 3 CLAMPER C, R.••••••••••••••••• 66 11 COLLAR, CENTER PIVOT DISTANCE• 92 7
BRACKET B, R. ENGINE HANGER •• 103 2 CLAMPER, FR. BRAKE HOSE••••••• 63 9 COLLAR, FR. AXLE DISTANCE••••• 74 6
BRACKET COMP., RR. BRAKE ••••• 77 7 CLAMP, ABS CORD••••••••••••••• 63 3 COLLAR, FR. FENDER•••••••••••• 87 13
BRACKET, NUMBER PLATE •••••••• 95 16 4 COLLAR, FR. WHEEL COVER••••••• 95 3
BRIDGE, FORK TOP ••••••••••••• 67 21 CLAMP, A.C. GENERATOR CORD •••• 45 1 4
BRUSH SET A, CARBON •••••••••• 47 2 CLAMP, BRAKE PIPE••••••••••••• 65 12 COLLAR, HORN SETTING•••••••••• 100 10
BRUSH SET B, CARBON •••••••••• 47 3 CLAMP, MASTER CYLINDER OIL COLLAR, L. MUFFLER MOUNTING••• 88 7
BUSH, GUIDE •••••••••••••••••• 70 8 HOSE 75 13 COLLAR, L. PIVOT DISTANCE••••• 92 9
BUSH, SLIDER ••••••••••••••••• 70 9 CLAMP, PULSE GENERATOR CORD••• 41 3 COLLAR, L. RR. WHEEL SIDE••••• 78 4
CLAMP, TUBE••••••••••••••••••• 35 23 COLLAR, PILLION SEAT MOUNTING• 101 18
[C ] 87 17 COLLAR, RADIATOR MOUNTING••••• 65 8
18 105 23
CABLE COMP. A, THROTTLE •••••• 61 1 CLAMP, WATER HOSE••••••••••••• 35 9 COLLAR, REGULATOR MOUNTING•••• 59 3
CABLE COMP. B, THROTTLE •••••• 61 2 CLIP B, TUBE•••••••••••••••••• 86 1 COLLAR, RR. AXLE•••••••••••••• 92 5
CABLE COMP., CLUTCH •••••••••• 61 3 CLIP, AIR HOSE, 16MM •••••••••• 85 22 COLLAR, RR. AXLE DISTANCE••••• 78 8
CABLE COMP., SEAT LOCK ••••••• 82 5 CLIP, BODY COVER•••••••••••••• 83 23 COLLAR, RR. BRAKE SIDE•••••••• 78 5
CABLE, BATTERY EARTH ••••••••• 99 4 CLIP, BRAKE PIPE•••••••••••••• 65 13 COLLAR, RR. CUSHION••••••••••• 94 6
CABLE, STARTER MOTOR ••••••••• 99 3 CLIP, BUMPER SEAL••••••••••••• 67 27 COLLAR, RR. FENDER•••••••••••• 67 23
CALIPER SUB ASSY., L. FR. •••• 72 10 85 20 109 10
CALIPER SUB ASSY., RR. BRAKE • 77 10 106 15 COLLAR, R. FR. WHEEL SIDE••••• 74 4
19
5
CALIPER SUB ASSY., R. FR. •••• 72 11 107 COLLAR, R. MUFFLER MOUNTING••• 88 8
CAMSHAFT COMP., EX. •••••••••• 37 3 109 14 COLLAR, R. PIVOT DISTANCE••••• 92 8
CAMSHAFT COMP., IN. •••••••••• 37 2 CLIP, CABLE, 10MM••••••••••••• 77 23 COLLAR, SPLINE, 25X28X13•••••• 51 16
CANISTER COMP. ••••••••••••••• 87 6 CLIP, CABLE, 14MM••••••••••••• 77 22 COLLAR, SPLINE, 30X11••••••••• 51 10
CAP ASSY., NOISE SUPPRESSOR •• 102 6 CLIP, COUPLER••••••••••••••••• 62 24 COLLAR, STEP LOWER•••••••••••• 90 15
CAP ASSY., RESERVE TANK •••••• 104 14 101 25
CAP COMP., FUEL FILLER ••••••• 81 23
122
2018.12.10 E
PART NAME INDEX
COLLAR, TAILLIGHT MOUNTING ••• 69 6 CYLINDER SUB ASSY., FR. BRAKE FORK ASSY., L. FR.•••••••••••• 70 22
82 1 MASTER 63 11 FORK ASSY., R. FR.•••••••••••• 70 1
109 12 CYLINDER SUB ASSY., RR. BRAKE FORK, CENTER GEARSHIFT•••••••• 53 3
COLLAR, TENSIONER •••••••••••• 40 4 MASTER 75 10 FORK, L. GEARSHIFT•••••••••••• 53 4
COLLAR, WINKER ••••••••••••••• 97 3 FORK, R. GEARSHIFT•••••••••••• 53 2
11 [D ] FUNNEL, AIR••••••••••••••••••• 85 8
CONNECTOR •••••••••••••••••••• 75 8 FUNNEL, L. AIR•••••••••••••••• 85 10
COOLER COMP., OIL •••••••••••• 48 11 DAMPER COMP., FR. ••••••••••••• 70 14 FUNNEL, R. AIR•••••••••••••••• 85 9
COTTER, VALVE •••••••••••••••• 37 10 DAMPER SET, WHEEL••••••••••••• 78 1 FUSE, BLADE••••••••••••••••••• 99 9
COUNTERSHAFT COMP. ••••••••••• 51 3 DIAPHRAGM ••••••••••••••••••••• 63 16 FUSE, MINI•••••••••••••••••••• 101 35
COVER ASSY., CYLINDER HEAD ••• 34 1 75 18 36
COVER ASSY., FUEL TANK FR. ••• 80 17 DIODE ASSY., THREE WAY•••••••• 100 2 37
COVER ASSY., L. SIDE ••••••••• 84 5 DISK COMP., L. FR. BRAKE•••••• 74 12 38
COVER ASSY., R. SIDE ••••••••• 84 4 DISK COMP., R. FR. BRAKE•••••• 74 11
COVER COMP., L. RR. •••••••••• 46 1 DISK SET, CLUTCH•••••••••••••• 42 6 [G ]
COVER COMP., R. CRANKCASE •••• 41 1 DISK, RR. BRAKE••••••••••••••• 78 15
COVER COMP., WATER PUMP •••••• 46 4 DOWEL PIN, 10X16•••••••••••••• 41 14 GASKET COMP., CYLINDER HEAD
COVER SET, RR. FENDER STAY ••• 95 13 49 15 COVER 34 3
COVER SUB ASSY., AIR CLEANER • 85 11 DOWEL PIN, 8X14••••••••••••••• 34 9 57 1
COVER, ABS MODULATOR ••••••••• 65 10 44 4 GASKET KIT A•••••••••••••••••• 57 1
COVER, A.C. GENERATOR •••••••• 44 1 48 22 GASKET KIT B•••••••••••••••••• 58 1
COVER, COMBINATION SWITCH •••• 66 1 DOWEL PIN, 8X20••••••••••••••• 35 21 GASKET, CYLINDER HEAD••••••••• 35 3
COVER, DUST •••••••••••••••••• 89 4 DRIVER, SCREW••••••••••••••••• 110 5 57 1
COVER, FR. LOWER ••••••••••••• 107 2 DRUM COMP., GEARSHIFT••••••••• 53 5 GASKET, EX. PIPE•••••••••••••• 57 1
COVER, KEY SETTING ••••••••••• 82 10 DUCT, L. AIR CLEANER •••••••••• 85 15 88 1
COVER, LICENSE LIGHT ••••••••• 95 12 DUCT, R. AIR CLEANER •••••••••• 85 14 GASKET, PLUG HOLE••••••••••••• 35 4
COVER, L. AIR DUCT ••••••••••• 107 14 DUST SEAL, 16X26X3•••••••••••• 94 9 57 1
COVER, L. FRAME •••••••••••••• 103 8 DUST SEAL, 28X37X4•••••••••••• 93 24 GASKET, TENSIONER HOLE•••••••• 40 6
COVER, RECEIVER UNIT HOLE •••• 66 4 DUST SEAL, 30X37X4•••••••••••• 93 25 57 1
COVER, REED VALVE •••••••••••• 34 5 DUST SEAL, 30X47X7.5 •••••••••• 79 25 GASKET, THERMOSTAT CASE••••••• 54 6
COVER, RESERVE TANK •••••••••• 104 12 DUST SEAL, 30X56X7.5 •••••••••• 79 24 57 1
COVER, R. AIR DUCT ••••••••••• 107 13 DUST SEAL, RR. CUSHION PIVOT•• 94 8 GASKET, WATER PUMP BODY••••••• 46 5
COVER, R. FRAME •••••••••••••• 103 7 DUST SEAL, STEERING HEAD •••••• 68 2 58 1
COVER, SEAT LOCK ••••••••••••• 82 8 DUST SEAL, STEERING UPPER ••••• 68 1 GAUGE, OIL LEVEL•••••••••••••• 41 4
COVER, STARTER MAGNETIC GEAR B, STARTER REDUCTION••••• 43 4
TERMINAL 99 2 [E ] GEAR COMP., STARTER DRIVEN•••• 43 2
COVER, THERMOSTAT •••••••••••• 54 7 GEAR COMP., STARTER REDUCTION• 43 3
COWL ASSY., R. UNDER ••••••••• 109 5 ELEMENT COMP., AIR CLEANER •••• 85 1 GEAR, COUNTERSHAFT FIFTH•••••• 51 14
COWL B, L. MIDDLE •••••••••••• 107 8 EMBLEM, KEY••••••••••••••••••• 66 8 GEAR, COUNTERSHAFT FIRST•••••• 51 4
COWL B, L. RR. ••••••••••••••• 82 12 EMBLEM, PRODUCT••••••••••••••• 81 28 GEAR, COUNTERSHAFT FOURTH••••• 51 11
COWL B, R. MIDDLE •••••••••••• 107 6 GEAR, COUNTERSHAFT SECOND••••• 51 6
COWL B, R. RR. ••••••••••••••• 82 9 [F ] GEAR, COUNTERSHAFT SIXTH•••••• 51 17
COWL SET A, L. MIDDLE •••••••• 107 4 GEAR, COUNTERSHAFT THIRD•••••• 51 9
COWL SET A, L. RR. ••••••••••• 82 17 FAN COMP., COOLING•••••••••••• 104 4 GEAR, MAINSHAFT FIFTH••••••••• 51 12
COWL SET A, R. MIDDLE •••••••• 107 3 FASTENER A, DUAL LOCK, 8X25••• 80 11 GEAR, MAINSHAFT SECOND•••••••• 51 5
COWL SET A, R. RR. ••••••••••• 82 13 FASTENER C, DUAL LOCK, 8X25••• 80 12 GEAR, MAINSHAFT SIXTH••••••••• 51 15
COWL SET B, L. MIDDLE •••••••• 107 7 84 1 GEAR, MAINSHAFT THIRD & FOURTH 51 8
COWL SET B, R. MIDDLE •••••••• 107 5 FASTENER D, DUAL LOCK, 20X20•• 84 2 GENERATOR ASSY., PULSE•••••••• 41 10
COWL SET, FR. LOWER •••••••••• 107 1 FASTENER F, DUAL LOCK, 20X20•• 80 14 GRIP•••••••••••••••••••••••••• 110 6
COWL SET, FR. UPPER •••••••••• 106 2 FENDER A, RR.••••••••••••••••• 95 6 GRIP COMP., THROTTLE•••••••••• 61 10
COWL SET, L. UNDER ••••••••••• 109 6 FENDER B, RR.••••••••••••••••• 95 7 GRIP, L. HANDLE••••••••••••••• 61 11
COWL, FR. UPPER •••••••••••••• 106 3 FENDER C, RR.••••••••••••••••• 95 8 GRIP, RR. WHEEL WRENCH•••••••• 110 13
5
COWL, INNER LOWER •••••••••••• 109 4 FENDER SET, FR.••••••••••••••• 69 3 GROMMET A, RR. COVER•••••••••• 106 1
CRANKCASE SET •••••••••••••••• 49 1 FILM B, PROTECTOR••••••••••••• 81 26 GROMMET, AIR CLEANER CASE••••• 67 24
CRANKSHAFT COMP. ••••••••••••• 50 9 FILM, PROTECTOR••••••••••••••• 81 25 81 27
CUP COMP., OIL ••••••••••••••• 75 11 FILTER ASSY., FUEL •••••••••••• 80 4 95 15
CUSHION ASSY., RR. ••••••••••• 94 1 FILTER SET, OIL••••••••••••••• 48 2 GROMMET, MAIN PIPE COVER•••••• 76 23
CUSHION, RR. FUEL TANK ••••••• 80 18 FLANGE SUB ASSY., RR. DRIVEN•• 78 7 GUARD, ABS SENSOR••••••••••••• 63 6
CYLINDER SET, MASTER ••••••••• 63 17 FLYWHEEL COMP. •••••••••••••••• 45 2 GUARD, HEAT••••••••••••••••••• 87 8
123
2018.12.10 E
PART NAME INDEX
GUARD, RADIATOR HEAT ••••••••• 104 18 JOINT, FOUR WAY••••••••••••••• 55 21 METER COMP., LCD•••••••••••••• 60 4
GUARD, RESERVE TANK HEAT ••••• 104 15 JOINT, FUEL TUBE•••••••••••••• 80 5 MIRROR ASSY., L. BACK••••••••• 106 11
GUIDE A, CAM CHAIN ••••••••••• 40 8 15 MIRROR ASSY., R. BACK••••••••• 106 10
GUIDE COMP. B, CAM CHAIN ••••• 40 7 JOINT, IDLE AIR CONTROL VALVE• 55 10 MODULATOR ASSY.••••••••••••••• 65 7
GUIDE COMP. B, OIL PUMP CHAIN 48 6 JOINT, L. AIR CLEANER DUCT •••• 85 13 MOTOR ASSY.••••••••••••••••••• 55 9
GUIDE COMP., CABLE ••••••••••• 61 4 JOINT, R. AIR CLEANER DUCT •••• 85 12 MOTOR ASSY., FAN•••••••••••••• 104 5
GUIDE, CLUTCH OUTER •••••••••• 42 3 JOINT, WATER•••••••••••••••••• 54 2 MOTOR ASSY., STARTER•••••••••• 47 1
GUIDE, EX. VALVE ••••••••••••• 35 2 MUFFLER COMP., EX.•••••••••••• 88 3
GUIDE, L. FR. CORD ••••••••••• 66 10 [K ]
[N ]
[H ] KEY SET ••••••••••••••••••••••• 66 5
KEY, BLANK•••••••••••••••••••• 66 9 NUT-WASHER, 6MM••••••••••••••• 47 12
HARNESS, WIRE •••••••••••••••• 100 3 KEY, SEAT LOCK •••••••••••••••• 82 16 NUT U, FLANGE, 10MM••••••••••• 94 5
HEADLIGHT ASSY. •••••••••••••• 59 1 KEY, TOP •••••••••••••••••••••• 60 5 NUT, CAP, 6MM••••••••••••••••• 64 27
HEAD ASSY., CYLINDER ••••••••• 35 1 KEY, WOODRUFF, 25X14X4 •••••••• 50 12 32
HOLDER, BRACKET •••••••••••••• 62 25 81 32
67 33 [L ] NUT, CLIP, 5MM•••••••••••••••• 59 6
HOLDER, BRUSH •••••••••••••••• 47 4 106 20
HOLDER, CLUTCH LEVER ••••••••• 61 14 LABEL, ACCESSORIES & LOADING•• 111 8 108 24
HOLDER, L. MAIN STEP ••••••••• 90 9 LABEL, AIR CLEANER ELEMENT 109 18
HOLDER, L. PILLION STEP •••••• 90 14 NOTICE 111 7 NUT, CONNECTING ROD••••••••••• 50 8
HOLDER, L. WINKER •••••••••••• 97 9 LABEL, CHAIN ADJUSTER••••••••• 111 6 NUT, COWL SETTING, 5MM•••••••• 106 13
HOLDER, MASTER CYLINDER •••••• 61 9 LABEL, DRIVE CAUTION •••••••••• 111 9 NUT, FIXING••••••••••••••••••• 61 22
63 14 10 NUT, FLANGE, 10MM••••••••••••• 103 14
HOLDER, R. MAIN STEP ••••••••• 90 2 LABEL, FRENCH TRANSLATION ••••• 111 11 NUT, FLANGE, 12MM••••••••••••• 103 15
HOLDER, R. PILLION STEP •••••• 90 13 LABEL, FUEL & DRIVE ••••••••••• 111 12 NUT, FLANGE, 6MM•••••••••••••• 96 27
HOLDER, R. WINKER •••••••••••• 97 2 13 98 6
HORN COMP. ••••••••••••••••••• 100 9 LABEL, MANUFACTURER ••••••••••• 111 2 101 28
HOSE A, RADIATOR ••••••••••••• 104 19 LABEL, RADIATOR CAP ••••••••••• 104 7 29
HOSE A, WATER •••••••••••••••• 46 6 LABEL, TIRE & DRIVE CHAIN ••••• 111 3 NUT, HEX. CAP, 8MM•••••••••••• 88 12
HOSE B, RADIATOR ••••••••••••• 105 20 4 106 18
HOSE B, WATER •••••••••••••••• 46 7 5 NUT, HEX., 10MM••••••••••••••• 70 17
HOSE COMP. A, FR. BRAKE •••••• 63 7 LEVER ASSY., R. HANDLE•••••••• 63 18 NUT, HEX., 6MM•••••••••••••••• 89 15
HOSE COMP. A, RR. BRAKE •••••• 75 4 LEVER COMP., CLUTCH ••••••••••• 41 5 NUT, HEX., 8MM•••••••••••••••• 62 27
HOSE COMP. D, FR. BRAKE •••••• 63 8 LEVER COMP., L. HANDLE•••••••• 61 16 76 32
HOSE COMP. D, RR. BRAKE •••••• 75 5 LIFTER ASSY., TENSIONER ••••••• 40 5 92 18
HOSE COMP. F, RR. BRAKE •••••• 75 7 LIFTER, VALVE••••••••••••••••• 37 6 NUT, LOCK••••••••••••••••••••• 70 18
HOSE COMP., FUEL FEED •••••••• 80 16 LIGHT ASSY., LICENSE •••••••••• 98 2 NUT, LOCK, 22MM••••••••••••••• 42 15
HOSE COMP., RR. BRAKE MASTER LOCK COMP., SEAT•••••••••••••• 82 11 NUT, SERRATE, 5MM••••••••••••• 105 29
CYLINDER 75 12 NUT, SETTING•••••••••••••••••• 104 2
HOSE C, WATER •••••••••••••••• 54 8 [M ] NUT, SIDE STAND••••••••••••••• 91 8
HOSE D, WATER •••••••••••••••• 54 9 NUT, SPECIAL, 6MM••••••••••••• 89 12
HOSE, WATER BREATHER ••••••••• 35 11 MAINSHAFT ••••••••••••••••••••• 51 1 NUT, STEERING STEM•••••••••••• 67 30
HOUSING, UNDER THROTTLE •••••• 61 13 MARK, ABS ••••••••••••••••••••• 112 11 NUT, U, 12MM•••••••••••••••••• 78 19
HOUSING, UPPER THROTTLE •••••• 61 12 114 13 NUT, U, 18MM•••••••••••••••••• 78 20
MARK, HONDA••••••••••••••••••• 112 1 92 17
[I ] 2 NUT, U, 5MM••••••••••••••••••• 95 21
114 3 NUT, U, 6MM••••••••••••••••••• 61 21
INJECTOR ASSY., FUEL ••••••••• 55 16 4 69 8
INSULATOR •••••••••••••••••••• 47 9 MARK, L. •••••••••••••••••••••• 112 4 81 33
INSULATOR, THROTTLE BODY ••••• 35 5 114 6
MARK, L. WING ••••••••••••••••• 112 10 [O ]
5
[J ] 114 12
MARK, MIDDLE COWL A ••••••••••• 112 12 OIL SEAL, 12X18X5••••••••••••• 41 16
JOINT COMP., BLEEDING •••••••• 35 8 MARK, R. •••••••••••••••••••••• 112 3 OIL SEAL, 14X22X5••••••••••••• 53 20
JOINT COMP., WATER ••••••••••• 54 1 114 5 OIL SEAL, 28X47.2X7••••••••••• 74 16
JOINT, BRAKE ROD ••••••••••••• 76 22 MARK, R. WING ••••••••••••••••• 112 9 OIL SEAL, 40X62X8.4••••••••••• 52 39
JOINT, BREATHER TUBE ••••••••• 80 6 114 11 ORIFICE, 1.2MM•••••••••••••••• 49 2
JOINT, DRIVE CHAIN ••••••••••• 92 4 METER ASSY., COMBINATION•••••• 60 1
124
2018.12.10 E
PART NAME INDEX
O-RING ••••••••••••••••••••••• 55 12 PIN, HANGER••••••••••••••••••• 77 11 RECEIVER UNIT SET••••••••••••• 66 3
74 2 PIN, PISTON••••••••••••••••••• 50 3 RECEIVER, CLUTCH CABLE•••••••• 41 7
78 14 PIN, SHIFT RETURN SPRING•••••• 53 13 RECTIFIER ASSY., REGULATOR•••• 100 1
85 18 PIN, SPLIT, 2.0X12•••••••••••• 76 33 REFLECTOR, FR. REFLEX••••••••• 69 1
O-RING, 13.8X1.9 ••••••••••••• 48 18 PIN, SPLIT, 2.0X15•••••••••••• 90 21 REFLECTOR, REFLEX••••••••••••• 95 2
58 1 PIN, STEP BAR••••••••••••••••• 90 5 RELAY COMP., POWER•••••••••••• 100 14
O-RING, 14.7X2.2 ••••••••••••• 48 19 PIN, STEP BAR JOINT ••••••••••• 90 3 RELAY COMP., WINKER••••••••••• 100 11
58 1 PIPE COMP. A, RR. BRAKE••••••• 65 2 12
O-RING, 14.8X2.4 ••••••••••••• 49 16 PIPE COMP. B, FR. BRAKE••••••• 65 4 RETAINER•••••••••••••••••••••• 77 8
58 1 PIPE COMP. B, RR. BRAKE••••••• 65 3 RETAINER, VALVE SPRING•••••••• 37 8
76 29 PIPE COMP. C, FR. BRAKE••••••• 65 5 RING•••••••••••••••••••••••••• 47 8
O-RING, 16.5X2.5 ••••••••••••• 49 17 PIPE COMP. E, RR. BRAKE••••••• 75 6 RING SET, PISTON•••••••••••••• 50 1
58 1 PIPE COMP., L. SLIDE •••••••••• 70 25 RING, BACK UP••••••••••••••••• 70 6
O-RING, 17.8X1.9 ••••••••••••• 55 13 PIPE COMP., L. STEERING HANDLE 66 19 RING, FR. PULSER•••••••••••••• 74 5
O-RING, 18X3 ••••••••••••••••• 41 18 PIPE COMP., R. SLIDE •••••••••• 70 12 RING, HANDLE WEIGHT SNAP•••••• 66 17
58 1 PIPE COMP., R. STEERING HANDLE 66 13 RING, OIL SEAL STOPPER•••••••• 70 15
O-RING, 24.4X3.1 ••••••••••••• 47 13 PIPE, FUEL•••••••••••••••••••• 55 18 RING, RR. PULSER•••••••••••••• 78 6
58 1 19 RING, SEAL•••••••••••••••••••• 55 17
O-RING, 30MM ••••••••••••••••• 54 16 PISTON•••••••••••••••••••••••• 50 2 RING, SNAP, 62MM•••••••••••••• 52 34
58 1 77 5 RING, STOPPER••••••••••••••••• 70 19
O-RING, 32.95X2.62 ••••••••••• 46 13 PISTON A •••••••••••••••••••••• 72 8 20
58 1 PISTON B •••••••••••••••••••••• 72 9 77 15
O-RING, 39.7X2.4 ••••••••••••• 71 30 PISTON SET, MASTER CYLINDER••• 75 14 94 2
O-RING, 48.1X3.6 ••••••••••••• 41 17 PIVOT, SHIFT DRUM STOPPER ARM • 53 15 RIVET, PUSH••••••••••••••••••• 65 11
58 1 PLATE COMP., CLUTCH PRESSURE •• 42 7 RIVET, PUSH, 6MM•••••••••••••• 107 17
O-RING, 4X2 •••••••••••••••••• 47 14 PLATE, BEARING SETTING •••••••• 51 2 109 13
O-RING, 55X2 ••••••••••••••••• 79 26 PLATE, CENTERING•••••••••••••• 70 11 ROD ASSY., CONNECTING••••••••• 50 5
O-RING, 6.3X2.2 •••••••••••••• 55 23 PLATE, CHAIN GUIDE•••••••••••• 46 2 ROD COMP.••••••••••••••••••••• 70 13
O-RING, 7.47X3.6 ••••••••••••• 55 24 PLATE, DIAPHRAGM•••••••••••••• 63 15 ROD COMP., PUSH••••••••••••••• 75 15
O-RING, 9.8X1.9 •••••••••••••• 105 30 75 19 ROLLER, 4X8••••••••••••••••••• 53 23
O-RING, OIL COOLER ••••••••••• 48 20 PLATE, IDLE AIR CONTROL VALVE• 55 11 RUBBER A, TAILLIGHT MOUNTING•• 65 1
58 1 PLATE, JOINT•••••••••••••••••• 55 8 RUBBER B, HANDLE WEIGHT••••••• 66 16
OUTER COMP., CLUTCH •••••••••• 42 2 PLATE, KEY SETTING•••••••••••• 82 2 18
OUTER, STARTING CLUTCH ••••••• 41 8 PLATE, LOCK KEY SETTING••••••• 82 15 RUBBER B, SEAT SETTING•••••••• 82 6
PLATE, NAME••••••••••••••••••• 111 1 RUBBER B, TAILLIGHT MOUNTING•• 59 2
[P ] PLATE, PILLION STEP CLICK ••••• 90 10 RUBBER, CANISTER MOUNTING••••• 87 1
PLATE, PORT••••••••••••••••••• 34 2 2
PACKING •••••••••••••••••••••• 35 19 PLATE, SETTING •••••••••••••••• 42 8 RUBBER, CHANGE PEDAL•••••••••• 89 5
57 1 PLATE, SPINDLE •••••••••••••••• 53 11 RUBBER, CUSHION••••••••••••••• 85 6
PACKING, BASE •••••••••••••••• 80 19 PLATE, TENSIONER SETTING•••••• 53 1 RUBBER, DUST SEAL••••••••••••• 89 1
PACKING, OIL STRAINER •••••••• 48 8 PLUG, CONE TYPE••••••••••••••• 83 24 RUBBER, EX. PIPE MOUNTING••••• 88 6
58 1 PLUG, HANDLE LEVER BRACKET •••• 61 15 RUBBER, FR. TANK MOUNTING••••• 80 9
PACKING, RESERVE TANK •••••••• 104 16 63 19 RUBBER, FUEL TANK FR.••••••••• 109 1
PAD SET, FR. ••••••••••••••••• 72 3 PLUG, HOLE•••••••••••••••••••• 96 23 RUBBER, HEADLIGHT••••••••••••• 87 11
PAD SET, RR. ••••••••••••••••• 77 1 24 RUBBER, HEADLIGHT CASE
PANEL, L, INNER MIDDLE ••••••• 107 11 25 MOUNTING 82 3
PANEL, L. INNER UPPER •••••••• 107 12 PLUG, RADIATOR DRAIN •••••••••• 35 10 105 24
PANEL, METER ••••••••••••••••• 106 4 PLUG, SPARK••••••••••••••••••• 35 12 RUBBER, L. FR. WINKER MOUNTING 97 7
PANEL, R. INNER MIDDLE ••••••• 107 9 PROTECTOR ••••••••••••••••••••• 63 12 RUBBER, L. WINKER MOUNTING•••• 97 8
PANEL, R. INNER UPPER •••••••• 107 10 PROTECTOR, MUFFLER•••••••••••• 88 5 RUBBER, METER SETTING••••••••• 60 6
PAN, OIL ••••••••••••••••••••• 48 1 PULLER, MINI FUSE••••••••••••• 110 1 RUBBER, MOUNTING•••••••••••••• 34 8
PEDAL COMP., BRAKE ••••••••••• 89 8 PUMP ASSY., FUEL•••••••••••••• 80 1 57 1
2
5
PEDAL COMP., GEAR CHANGE ••••• 89 3 PUMP ASSY., OIL••••••••••••••• 48 3 66
PGM-FI UNIT •••••••••••••••••• 100 16 PUMP COMP., WATER••••••••••••• 46 3 95 1
PIN A, DOWEL, 12X16 •••••••••• 35 22 109 2
PIN COMP., BRAKE ROD ••••••••• 75 21 [R ] RUBBER, PILLION SEAT MOUNTING• 101 19
PIN, 10X44 ••••••••••••••••••• 43 1 RUBBER, PROTECTOR••••••••••••• 109 11
PIN, CLUTCH LIFTER ••••••••••• 42 12 RADIATOR COMP. •••••••••••••••• 104 1 RUBBER, PROTECTOR MOUNTING•••• 88 4
PIN, GEARSHIFT FORK GUIDE •••• 51 19 RECEIVER UNIT ••••••••••••••••• 66 3 RUBBER, PROTECTOR PACKING••••• 88 2
125
2018.12.10 E
PART NAME INDEX
RUBBER, RR. FENDER CUSHION ••• 69 5 SCREW, TAPPING, 5X14 •••••••••• 60 8 SPRING, KICK STARTER STOPPER•• 90 1
109 9 SCREW, TAPPING, 5X20 •••••••••• 85 24 SPRING, L. FR.•••••••••••••••• 70 23
RUBBER, R. FR. WINKER MOUNTING 97 4 25 SPRING, L. STEP RETURN•••••••• 90 6
RUBBER, R. WINKER MOUNTING ••• 97 5 SCREW, TAPPING, 5X25 •••••••••• 85 26 SPRING, PAD••••••••••••••••••• 72 7
RUBBER, SEAT CUSHION ••••••••• 82 7 SEAL SET, FR. FORK •••••••••••• 70 21 77 6
RUBBER, SHOCK •••••••••••••••• 99 6 SEAL SET, PISTON•••••••••••••• 72 1 SPRING, R. FR.•••••••••••••••• 70 2
RUBBER, SIDE COVER ••••••••••• 101 17 2 SPRING, R. STEP RETURN•••••••• 90 4
RUBBER, TAILLIGHT BRACKET •••• 100 7 77 2 SPRING, SEAT LOCK••••••••••••• 82 14
RUBBER, TAILLIGHT MOUNTING ••• 98 3 SEAL, AIR CLEANER••••••••••••• 85 2 SPRING, SHIFT RETURN•••••••••• 53 12
RUBBER, TAIL COVER ••••••••••• 95 14 SEAL, AIR CLEANER ELEMENT ••••• 85 3 SPRING, STOP SWITCH••••••••••• 89 7
RUBBER, THERMOSTAT ••••••••••• 54 4 SEAL, BREATHER •••••••••••••••• 81 24 SPRING, VALVE••••••••••••••••• 37 7
57 1 SEAL, CENTER BOSS••••••••••••• 85 5 SPROCKET COMP., DRIVE••••••••• 51 18
SEAL, DUST•••••••••••••••••••• 71 29 SPROCKET, CAM••••••••••••••••• 40 1
[S ] SEAL, JOINT••••••••••••••••••• 72 6 SPROCKET, FINAL DRIVEN•••••••• 78 2
SEAL, RADIATOR CAP •••••••••••• 104 7 SPROCKET, OIL PUMP DRIVE•••••• 42 1
SCREW-WASHER, 4X12 ••••••••••• 64 31 SEAL, THROTTLE BODY ••••••••••• 85 4 SPROCKET, OIL PUMP DRIVEN••••• 48 4
76 31 SEAL, VALVE STEM•••••••••••••• 37 1 SPROCKET, TIMING•••••••••••••• 50 11
SCREW-WASHER, 5X12 ••••••••••• 47 15 SEAL, WATER PIPE•••••••••••••• 54 15 STATOR COMP.•••••••••••••••••• 45 3
56 26 58 1 STAY A, RR. BRAKE••••••••••••• 75 1
SCREW-WASHER, 5X16 ••••••••••• 61 23 SEAT ASSY., MAIN•••••••••••••• 82 4 STAY B, RR. BRAKE••••••••••••• 75 2
SCREW-WASHER, 5X18 ••••••••••• 67 34 SEAT ASSY., PILLION ••••••••••• 82 18 STAY COMP. A, CANISTER•••••••• 87 7
SCREW, 4X6.6 ••••••••••••••••• 80 3 SEAT, CLUTCH SPRING ••••••••••• 42 11 STAY COMP. B, CANISTER•••••••• 87 9
SCREW, BLEEDER ••••••••••••••• 72 4 SEAT, JUDDER SPRING ••••••••••• 42 5 STAY COMP., FR. UPPER COWL•••• 106 7
77 12 SEAT, STOPPER••••••••••••••••• 70 10 STAY COMP., KEY MOUNTING•••••• 66 12
SCREW, FLAT, 3X16 •••••••••••• 61 20 SEAT, VALVE SPRING•••••••••••• 37 9 STAY COMP., L. IGNITION COIL•• 102 5
SCREW, FLAT, 4X12 •••••••••••• 64 30 SENSOR ASSY., AIR TEMPERATURE• 85 19 STAY COMP., R. IGNITION COIL•• 102 4
SCREW, FLAT, 4X40 •••••••••••• 76 30 SENSOR ASSY., BANK ANGLE•••••• 100 8 STAY C, RR. BRAKE••••••••••••• 75 3
SCREW, OVAL, 6X50 •••••••••••• 67 29 SENSOR ASSY., MAP ••••••••••••• 85 17 STAY, ABS MODULATOR••••••••••• 65 6
SCREW, PAN, 4X8 •••••••••••••• 56 25 SENSOR ASSY., SPEED ••••••••••• 49 7 STAY, BREATHER MIDDLE••••••••• 81 22
SCREW, PAN, 5MM •••••••••••••• 85 23 SENSOR ASSY., WATER STAY, FR. REFLECTOR••••••••••• 69 2
SCREW, PAN, 5X12 ••••••••••••• 92 14 TEMPERATURE 35 13 STAY, HARNESS CLIP•••••••••••• 49 4
SCREW, PAN, 5X14 ••••••••••••• 85 21 SENSOR, FR. WHEEL SPEED••••••• 63 5 STAY, L. CLIP••••••••••••••••• 61 7
108 22 SENSOR, OXYGEN •••••••••••••••• 88 9 STAY, L. MIDDLE COWL•••••••••• 107 16
109 17 SENSOR, RR. WHEEL SPEED••••••• 77 3 STAY, L. RR. FENDER••••••••••• 95 11
SCREW, PAN, 5X16 ••••••••••••• 108 21 SHAFT, GEARSHIFT FORK••••••••• 53 7 STAY, L. RR. UNDER COWL••••••• 109 3
23 SHIM J, FINAL REDUCTION THIRD STAY, L. UNDER COWL••••••••••• 109 8
109 16 GEAR 52 30 STAY, RADIATOR LOWER•••••••••• 104 13
SCREW, PAN, 5X22 ••••••••••••• 62 26 SHIM, TAPPET•••••••••••••••••• 37 11 STAY, RECEIVER UNIT••••••••••• 66 20
SCREW, PAN, 6X12 ••••••••••••• 88 11 38 11 STAY, RESERVE TANK•••••••••••• 104 10
105 25 39 11 STAY, RR. FENDER C•••••••••••• 95 9
SCREW, PAN, 6X22 ••••••••••••• 69 7 SHROUD COMP.•••••••••••••••••• 104 3 STAY, RR. SENSOR CORD••••••••• 77 4
83 21 SLEEVE•••••••••••••••••••••••• 77 14 STAY, R. MIDDLE COWL•••••••••• 107 15
109 15 SLIDER, CHAIN••••••••••••••••• 92 11 STAY, R. RR. FENDER••••••••••• 95 10
SCREW, PAN, 6X32 ••••••••••••• 101 21 SPACER, FR. FORK•••••••••••••• 72 12 STAY, R. UNDER COWL••••••••••• 109 7
SCREW, PAN, 6X8 •••••••••••••• 81 30 SPACER, IGNITION COIL••••••••• 102 2 STAY, WIRE•••••••••••••••••••• 55 1
SCREW, SPECIAL, 5X14 ••••••••• 106 16 SPANNER, 10X14 •••••••••••••••• 110 8 STEM SUB ASSY., STEERING•••••• 68 3
108 20 SPANNER, 12X14 •••••••••••••••• 110 10 STOPPER••••••••••••••••••••••• 80 2
SCREW, SPECIAL, 6X14 ••••••••• 83 20 SPANNER, 8X12 ••••••••••••••••• 110 9 STOPPER COMP., GEARSHIFT DRUM• 53 8
84 6 SPANNER, PIN •••••••••••••••••• 110 7 STOPPER, SPRING SEAT•••••••••• 70 4
92 16 SPINDLE COMP., GEARSHIFT •••••• 53 10 STOPPER, TERMINAL••••••••••••• 47 10
95 20 SPONGE, SCREEN •••••••••••••••• 106 8 STRAINER COMP., OIL••••••••••• 48 7
SCREW, TAPPING, 3X14 ••••••••• 60 7 SPRING ASSY., BRAKE PEDAL ••••• 89 9 STRAP, CABLE, 105MM••••••••••• 65 14
5
SCREW, TAPPING, 3X16 ••••••••• 67 32 SPRING ASSY., SIDE STAND•••••• 91 5 STRIPE A, L. MIDDLE COWL B•••• 113 14
SCREW, TAPPING, 4X12 ••••••••• 83 25 SPRING B, REBOUND••••••••••••• 70 7 STRIPE A, R. MIDDLE COWL B•••• 112 13
96 26 SPRING, CARBON BRUSH •••••••••• 47 5 STRIPE A, R. UNDER COWL••••••• 115 17
97 16 SPRING, CLUTCH •••••••••••••••• 42 9 STRIPE B, L. MIDDLE COWL A•••• 115 20
108 26 SPRING, CLUTCH LEVER •••••••••• 41 6 STRIPE B, L. MIDDLE COWL B•••• 113 16
SCREW, TAPPING, 4X16 ••••••••• 95 18 SPRING, GEARSHIFT DRUM STOPPER 53 9 STRIPE B, R. MIDDLE COWL A•••• 115 19
98 5 SPRING, JUDDER •••••••••••••••• 42 10 STRIPE B, R. MIDDLE COWL B•••• 113 15
126
2018.12.10 E
PART NAME INDEX
STRIPE B, R. UNDER COWL •••••• 115 18 TUBE•••••••••••••••••••••••••• 55 3 WASHER, LOCK, 25MM•••••••••••• 52 25
STRIPE KIT, L. WHEEL ••••••••• 114 2 4 WASHER, LOCK, 30MM•••••••••••• 52 29
STRIPE KIT, R. WHEEL ••••••••• 114 1 14 WASHER, OIL BOLT•••••••••••••• 64 28
STRIPE, FR. UPPER COWL ••••••• 115 16 15 76 28
STRIPE, L. FR. LOWER COWL •••• 113 18 86 3 WASHER, PLAIN, 4MM•••••••••••• 96 28
STRIPE, L. FUEL TANK ••••••••• 112 6 87 3 98 7
114 8 4 WASHER, PLAIN, 5MM•••••••••••• 60 9
STRIPE, L. FUEL TANK FR. COVER 112 8 TUBE, 3.5X125••••••••••••••••• 56 30 67 35
114 10 TUBE, 3.5X140••••••••••••••••• 56 31 WASHER, PLAIN, 6MM•••••••••••• 65 16
STRIPE, L. MIDDLE COWL A ••••• 115 15 TUBE, 3.5X55•••••••••••••••••• 56 28 81 35
STRIPE, L. RR. COWL A •••••••• 113 20 TUBE, 3.5X95•••••••••••••••••• 56 29 96 29
115 22 TUBE, 7.3X240••••••••••••••••• 81 37 30
STRIPE, R. FR. LOWER COWL •••• 113 17 TUBE, 8X410••••••••••••••••••• 81 38 98 8
STRIPE, R. FUEL TANK ••••••••• 112 5 TUBE, AIR ••••••••••••••••••••• 87 5 101 30
114 7 TUBE, BREATHER •••••••••••••••• 85 16 31
STRIPE, R. FUEL TANK FR. COVER 112 7 TUBE, CANISTER •••••••••••••••• 87 10 WASHER, PLAIN, 8MM•••••••••••• 90 19
114 9 TUBE, DRAIN••••••••••••••••••• 80 13 20
STRIPE, R. MIDDLE COWL A ••••• 115 14 TUBE, FUEL TANK BREATHER•••••• 80 20 WASHER, RUBBER•••••••••••••••• 96 22
STRIPE, R. RR. COWL A •••••••• 113 19 TUBE, FUEL TANK BREATHER 98 4
115 21 MIDDLE 81 21 WASHER, SCREEN SETTING•••••••• 106 6
SUB HARNESS, FR. ••••••••••••• 100 4 TUBE, FUEL, 4.5X320 ••••••••••• 87 16 WASHER, SEALING, 34.5MM••••••• 48 17
SUB HARNESS, INJECTOR •••••••• 100 5 TUBE, L. AIR INJECTION CONTROL 58 1
SUB HARNESS, OIL PRESSURE •••• 49 3 VALVE 86 5 WASHER, SEALING, 6MM•••••••••• 40 13
SUB SPRING, SIDE STAND ••••••• 91 4 TUBE, OUTER••••••••••••••••••• 70 5 57 1
SUSPENSION, POWER RELAY •••••• 100 15 TUBE, RESERVE TANK •••••••••••• 104 11 WASHER, SEALING, 6.5MM•••••••• 35 18
SUSPENSION, SOLENOID VALVE ••• 86 6 TUBE, RESERVE TANK OVERFLOW••• 104 17 46 12
SUSPENSION, WINKER RELAY ••••• 100 13 TUBE, R. AIR INJECTION CONTROL 57 1
SWINGARM SUB ASSY., RR. •••••• 92 13 VALVE 86 4 58 1
SWITCH ASSY., CHANGE ••••••••• 49 6 WASHER, SPECIAL, 8MM•••••••••• 71 28
SWITCH ASSY., COMBINATION & [V ] WASHER, SPLINE, 25X31X1.5••••• 51 22
LOCK 66 6 WASHER, SPLINE, 25X42X1.6••••• 51 24
SWITCH ASSY., ENGINE STOP •••• 61 5 VALVE ASSY., CLAMP IN••••••••• 74 1 WASHER, SPLINE, 30MM•••••••••• 52 28
SWITCH ASSY., FR. STOP ••••••• 63 1 78 13 WASHER, SPLINE, 30X36X1.5••••• 51 23
SWITCH ASSY., OIL PRESSURE ••• 49 5 VALVE ASSY., EX. AIR INJECTION 86 7 WASHER, SPRING, 22MM•••••••••• 42 16
SWITCH ASSY., RR. STOP ••••••• 89 6 VALVE ASSY., RELIEF ••••••••••• 48 9 WASHER, STEERING STEM••••••••• 67 31
SWITCH ASSY., SIDE STAND ••••• 91 1 VALVE COMP., REED••••••••••••• 34 4 WASHER, SWINGARM SIDE••••••••• 42 13
SWITCH ASSY., STARTER MAGNETIC 99 5 VALVE, EX.•••••••••••••••••••• 37 5 WASHER, THRUST, 20MM•••••••••• 52 31
SWITCH ASSY., WINKER ••••••••• 61 6 VALVE, IN.•••••••••••••••••••• 37 4 WASHER, THRUST, 22.1X42X3••••• 43 7
SWITCH SET, CLUTCH ••••••••••• 61 8 VALVE, PURGE CONTROL SOLENOID• 87 12 WASHER, THRUST, 24MM•••••••••• 51 21
VISOR, METER•••••••••••••••••• 106 5 WASHER, THRUST, 25MM•••••••••• 52 26
[T ] WASHER, THRUST, 5MM••••••••••• 106 19
[W ] WASHER, WAVE•••••••••••••••••• 43 6
TAILLIGHT UNIT ••••••••••••••• 98 1 WEIGHT B, STEERING HANDLE••••• 66 15
TANK ASSY., FUEL ••••••••••••• 80 7 WASHER•••••••••••••••••••••••• 47 11 WEIGHT, BALANCE••••••••••••••• 74 10
TANK, RADIATOR RESERVE ••••••• 104 9 WASHER, 10X28X1••••••••••••••• 43 5 78 16
TAPE, COVER •••••••••••••••••• 87 14 WASHER, 10.2MM •••••••••••••••• 52 27 WEIGHT, STEERING HANDLE••••••• 66 14
TENSIONER ASSY., CAM CHAIN ••• 40 3 WASHER, 10.5X27••••••••••••••• 45 5 WHEEL SUB ASSY., FR.•••••••••• 74 7
THERMOSTAT ••••••••••••••••••• 54 3 WASHER, 10.5X31.8••••••••••••• 41 13 8
THREAD B, STEERING HEAD TOP •• 68 6 WASHER, 14MM•••••••••••••••••• 53 17 WHEEL SUB ASSY., RR.•••••••••• 78 10
THREAD COMP., STEERING HEAD WASHER, 14.5X28••••••••••••••• 91 3 11
TOP 68 4 WASHER, 15.2X25••••••••••••••• 89 13 WINDSCREEN SET•••••••••••••••• 106 9
TIRE, FR. •••••••••••••••••••• 74 9 WASHER, 18X32X2••••••••••••••• 79 21 WINKER ASSY., L. FR.•••••••••• 97 6
5
TIRE, RR. •••••••••••••••••••• 78 12 92 19 WINKER ASSY., L. RR.•••••••••• 97 12
T-JOINT •••••••••••••••••••••• 55 2 WASHER, 60X25X2••••••••••••••• 42 17 WINKER ASSY., R. FR.•••••••••• 97 1
T-JOINT, FUEL •••••••••••••••• 55 20 WASHER, CHAIN SLIDER •••••••••• 92 12 WINKER ASSY., R. RR.•••••••••• 97 10
TRAY COMP., ABS MODULATOR •••• 65 9 WASHER, DRAIN PLUG, 12MM •••••• 48 21 WIRE, HELMET SET•••••••••••••• 110 2
TRAY, ABS MODULATOR •••••••••• 65 9 58 1 WRENCH, EYE, 22MM••••••••••••• 110 14
TRIM, FUEL TANK •••••••••••••• 80 8 WASHER, DRUM STOPPER •••••••••• 53 16 WRENCH, EYE, 27MM••••••••••••• 110 15
WASHER, LOCK•••••••••••••••••• 68 7 WRENCH, HEX., 5MM••••••••••••• 110 12
127
2018.12.10 E
PART NAME INDEX
WRENCH, PLUG ••••••••••••••••• 110 11
5
128
2018.12.10 E
1 FOREWORD INDEX
2 ENGINE GROUP
3 FRAME GROUP
4 PART NUMBER INDEX
5 PART NAME INDEX

Published by Honda Motor Co., Ltd.
E 2018.12 Printed in Japan

CBR650R

Uploaded by

Document Information

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

CBR650R

Uploaded by

Copyright:

Available Formats

CBR650RA

PART NUMBER INDEX 4

PART NAME INDEX 5

Instruction for use of parts catalogue .................................... 1

• When modifications or additions to this parts catalogue are

Initial version issue date

Reference with “Part number index”

Reference with “Part name index”

• A solid arrow indicates the block No. the part in

• The following abbreviations are used in this parts catalogue.

1 Engine parts Throttle body Frame parts

Required Engine serial Throttle body Frame serial Color label

2FO Taiwan RH01E-2100001~ MLHRH019*K5000001~ GQ8KA A

2KO Korea RH01E-2100001~ MLHRH01K*K5000001~

2MA Malaysia RH01E-2100001~ MLHRH019*K5000001~

FO Taiwan RH01E-2100001~ MLHRH019*K5000001~

KO Korea RH01E-2100001~ MLHRH01K*K5000001~

MA Malaysia RH01E-2100001~ MLHRH019*K5000001~

Fuel hoses/Tubes Fuel hoses/Tubes

95003-11001-60M 1 95003-27001-60M 1 95003-60001-10M 1

95005-11xxx-3x 95005-11001-30M 11.0 1 95005-45001-10M 1

I.D code: (fuel hose and general purpose hose)

ID./OD. code: (vinyl hose)

Hose type: 1: Fuel hose

FRT setting system FRT setting standard

How to refer to the service item by using the sample

Reference No. of the illustration of part that shows location

LON is an abbreviation of Labor Operation Number, and it

Indicating the camshaft replacement and FRT4.5.

Indicating FRT1.0 that will be added when additional

a) Category codes and classification

Indication of the block with no setting of FRT 5 Steering/Suspension

1 11 1 18 A c) Operation codes and classification

* OPERATIONS OTHER THAN REPLACING PARTS

LON DESCRIPTION FRT 7110A0 FRONT BRAKE-AIR BLEEDING 0.2

F 7103A1 FRONT WHEEL-BALANCE 0.6

7103A2 REAR WHEEL-BALANCE 0.7

3113A3 THROTTLE OPERATION-ADJUSTMENT 0.1

E-9 E-10 E-11

E-19 E-21 E-23

F-5-10 F-5-20 F-7

F-9 F-10 F-11

F-17 F-19-40 F-21

F-23 F-24 F-25

F-29 F-30 F-31

F-32 F-33 F-34

F-38 F-38-20 F-39

F-41 F-43 F-45

1 12310-MJE-DB0 COVER ASSY., CYLINDER HEAD •• 1

1 12010-MKN-D10 HEAD ASSY., CYLINDER •••••••• 1

1 12209-ML0-722 SEAL, VALVE STEM(ARAI) •••••• 16

11) 14918-KT7-013 SHIM, TAPPET(1.625) ••••••••• 16

11) 14947-KT7-013 SHIM, TAPPET(2.350) ••••••••• 16

1 14321-MKN-D10 SPROCKET, CAM(34T) •••••••••• 2

1 11330-MJE-DB0 COVER COMP., R. CRANKCASE ••• 1

1 15131-MJE-D01 SPROCKET, OIL PUMP DRIVE(25T) 1

1 28102-ME9-000 PIN, 10X44 •••••••••••••••••• 1

1 11321-MJE-DB0 COVER, A.C. GENERATOR ••••••• 1

1 11333-MJE-D00 CLAMP, A.C. GENERATOR CORD •• 1

1 11350-MJE-D00 COVER COMP., L. RR. ••••••••• 1

1 31200-MJE-DB1 MOTOR ASSY., STARTER(MITSUBA) 1

1 11210-MJE-DB0 PAN, OIL •••••••••••••••••••• 1

1 11000-MKN-D10 CRANKCASE SET ••••••••••••••• 1

1 13011-MJE-315 RING SET, PISTON(STD.) •••••• 4
