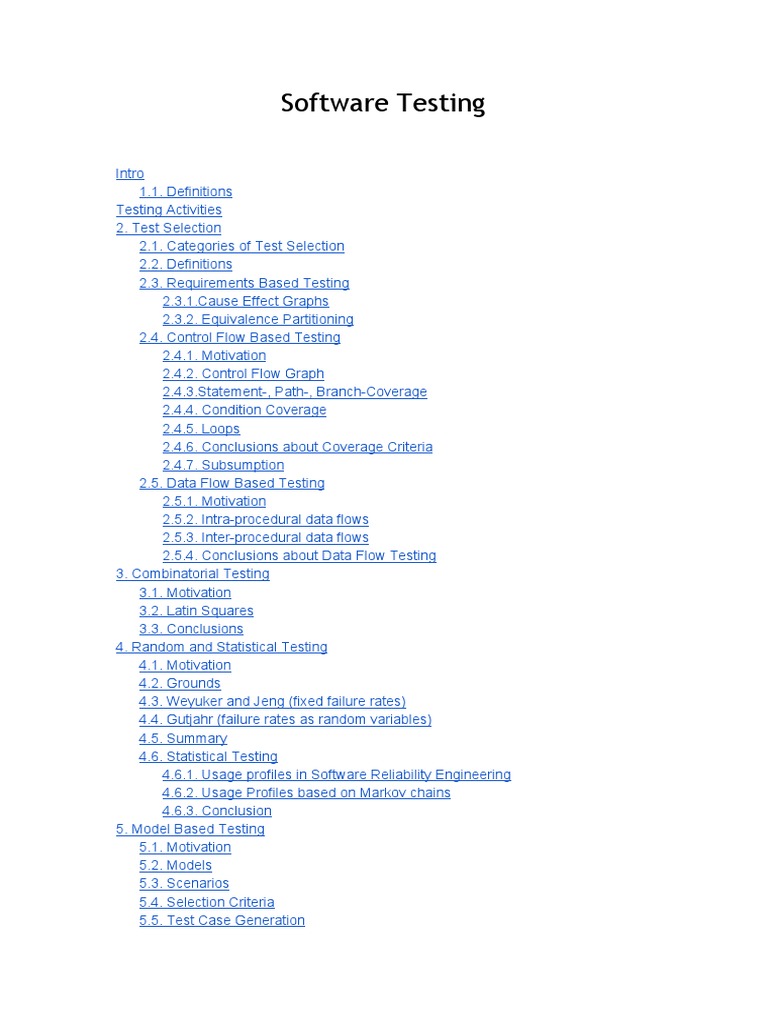

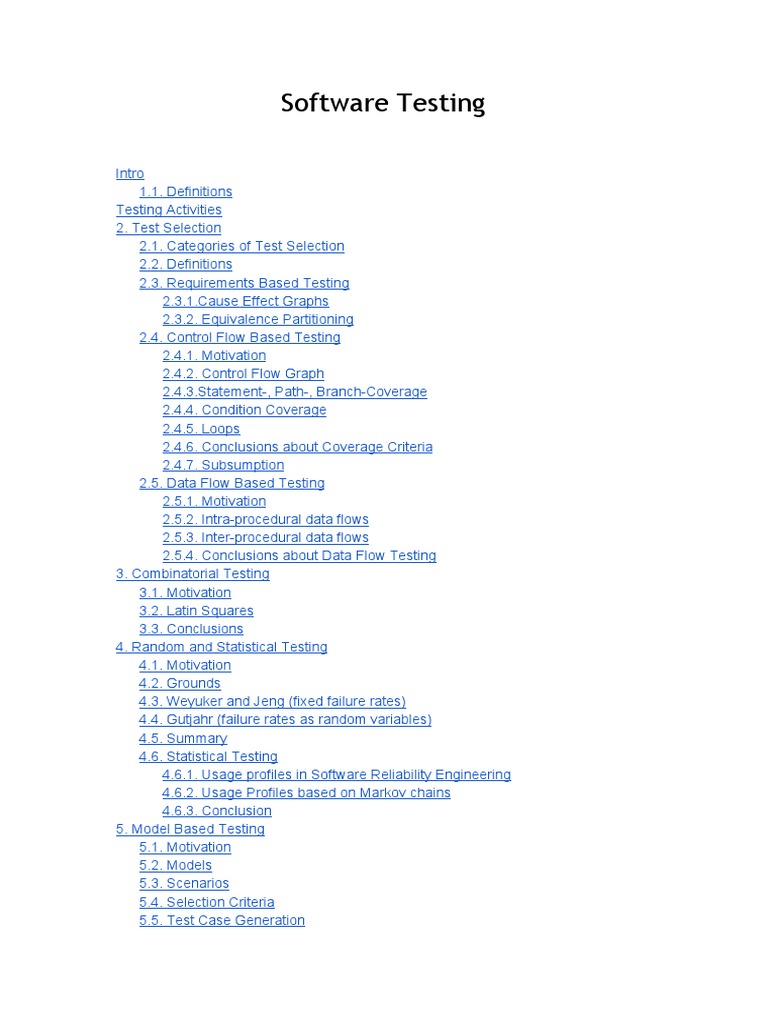

Software Testing


Intro
1.1. Definitions
Testing Activities
2. Test Selection
2.1. Categories of Test Selection
2.2. Definitions
2.3. Requirements Based Testing
2.3.1.Cause Effect Graphs
2.3.2. Equivalence Partitioning
2.4. Control Flow Based Testing
2.4.1. Motivation
2.4.2. Control Flow Graph
2.4.3.Statement­, Path­, Branch­Coverage
2.4.4. Condition Coverage
2.4.5. Loops
2.4.6. Conclusions about Coverage Criteria
2.4.7. Subsumption
2.5. Data Flow Based Testing
2.5.1. Motivation
2.5.2. Intra­procedural data flows
2.5.3. Inter­procedural data flows
2.5.4. Conclusions about Data Flow Testing
3. Combinatorial Testing
3.1. Motivation
3.2. Latin Squares
3.3. Conclusions
4. Random and Statistical Testing
4.1. Motivation
4.2. Grounds
4.3. Weyuker and Jeng (fixed failure rates)
4.4. Gutjahr (failure rates as random variables)
4.5. Summary
4.6. Statistical Testing
4.6.1. Usage profiles in Software Reliability Engineering
4.6.2. Usage Profiles based on Markov chains
4.6.3. Conclusion
5. Model Based Testing
5.1. Motivation
5.2. Models
5.3. Scenarios
5.4. Selection Criteria
5.5. Test Case Generation
 5.6. Cost Effectiveness
6. OO Testing
6.1. Differences of OO Software
6.2. State­based Testing
6.3. Testing with Inheritance
6.4. Testing with polymorphism
6.5. Conclusions
7. From Failures to Tests and Faults
7.1 Motivation
7.2 Test extraction by reproducing program executions
7.2.1. State­Based Test Extraction
7.2.2. Event­Based Text Extraction
7.3. Delta Debugging
7.4. Hit Spectra, Code Metrics, Code Churn
7.5. Alternatives: directly target faults
8. Assessment of the quality of test­suites
8.1. Motivation
8.1. Fault Injection
8.2. Mutation Testing
9. Concurrency Testing
10. Fault Models























 1. Intro





1.1. Definitions


Goal of testing

Show ​functionality is implemented​  ​
and ​
detect failures ​
(while maintaining ​
reasonable
costs). (Usually done by comparing actual and intended behaviors.)

Test Cases

Definition:




Expected Output
→ a specification is needed
→ abstract: no exception occurs

Definition of a good test case:

Ability to detect likely failures with good cost effectiveness.


What Testing is not:
­ Improvement of quality → debugging
­ Fault localization

Types of Defects

Failure:  Error:  Fault:

Deviation of actual I/O  Deviation of system’s actual state.  Actual or hypothesized reason
behavior.   (Intended state)   for the deviation.
(Intended behavior)

­ Runtime  ­ May or may not lead to a failure  ­ E.g. faulty code

    (no runtime correction)
­ User­centered  ­ May be corrected at runtime
“interface” perspective  (redundancy)  ­ Fault can only be corrected at
→ the user directly    design time ­> fix & rebuild
sees the defect, e.g.  ­ Internal “transition system”
system crash  perspective  ­ Developer­center perspective
­ Observable
difference between  → Wrong state/case  → X > 5 instead of X >= 5
actual and intended
behaviour

→ False output

➨ Error = mistake in the process, fault  = mistake in code!

Test Selection
Central Problem: group possible input data into ​blocks of a partition​
, or “equivalence
classes”
➨ Independence of representative: reveal same failure

Stopping Criteria

Useful:
­ When a coverage criterion is met → if there is a relationship with failure detection
­ When specific number of failure was detected → requires good estimates

Useless:
­ When time is up
­ When no more defects are detected with the test cases

→ Stopping and Selection Criteria are the same!


   Build equivalence classes by...

Control flow and decisions  covering control flow graph

Data flow  covering data flow graph

Stochastic profiles  Pick test cases at random (w.r.t. distribution)


Combinatorial Testing
E.g. Automotive Infotainment Network.

p
p​
With ​  values, we have  n  combinations.
n​
 parameters, each of which can take ​
Assuming that ​ failures are a result of the interaction of only 2​
 (3,4,...) ​
parameters​
.
➨ Pairwise (t­wise) interactions

Random (uniform) Testing
Any test selection criterion should be “better” than random testing!

Weyuker and Jeng
Partition­based testing compared with random testing.
Metric: Find at least one failure­causing input.
Result: Can be the same, better or worse
Example: 100 input domain, 8 failure­causing, 2 tests:



➨ ​ In general we don’t know a­priori which blocks are problematic!
     ​
(This is why partition­based testing has not been shown superior to other strategies)

Statistical Testing
Risk­Based Testing​ : Risk = Likelihood * Expected Damage
Do most of the testing for the high risk parts of the system’s functionality
→ Purposely live with remaining faults!

Model­Based Testing
Test don’t describe the ​ intended behavior​  of a system at all
→ Describe the intended behavior independently of a test (State charts, sequence diagrams)
­ Specify a test selection and have some magic machine generate tests and code
→ For ​ robustness testing​ , describe just the environment?
­ Statistical testing is one instance

OO Software Testing
Encapsulation, inheritance, polymorphism
(Encapsulation ­ Objects are state machines → model­based testing!
Expensive​: Testing a method with an argument of type ​ T​ means, test it with​
 all subtypes of ​
T
as well​
!

Test Case Extraction
In case that people just play around → Problem: ​ Turn these executions into managed test

Fault Localization
Ideas to get from failure to the fault:
­ Minimizing input
­ Consider two failing tests (Check intersection of invoked methods)
­ Consider the states of a program (Infer relevant variables)
­ Consider frequency of changes in svn repository

Fault Injection
Assess the quality of a test suite or a test selection criterion, with a given ​fault model​ in mind,
we can inject the problem and see if the test suite finds it.
Mutation testing​
 ­ e.g. fault model of simple syntactic problems (use “=” instead of “>=”)

Testing Activities

­ Planning
­ Organization
­ Documentation
­ Test Case Derivation
­ Execution
­ Monitoring
­ Evaluation

Different Levels of Testing

­ Unit tests
→ all called units are stubbed
­ Integration Tests
→ individual software modules are combined and tested as a group
­ System tests
→ testing conducted on a complete, integrated system to check the requirements are
met
­ Acceptance tests
→ determine whether or not a system satisfies the acceptance criteria (user needs,
requirements) → the user then decides if he accepts the system



2. Test Selection
2.1. Categories of Test Selection

Requirements­  Control­flow­  Data flow­based  Statistical
based Testing  based Testing  Testing  Testing

Cause effect graphs  Statements, Paths,  intra­procedural

Branches

Equivalence  Conditions  inter­procedural

Partitioning

  Loops


2.2. Definitions

Kinds of Testing

test without knowing about the internal structure of the
program
Black Box Testing
→ test based upon requirements/specification
→ functionality ony

test with respect to the internal structure
White Box Testing
→ e.g. testing of paths

Usability Testing  determine how well people can use the system

Stress and Volume Testing  intense testing to determine the stability

Robustness Testing  Functionality is assumed to be correct

Performance Testing  e.g. test response times

Security Testing  test for flaws in the security mechanism

Reliability and recovery  stability during an interval of time
testing  determine how well the system recovers from crashes

Configuration and  evaluate the application's compatibility with the
compatibility testing  computing environment

Check if old tests and requirements can still be applied
Regression testing
to a changed system





Stubs   simulate callees

Drivers  simulate callers

Big Band Testing  test all modules alone, then combine all

Incremental Testing  add one module after another

Top­Down
­ start testing with the top module
­ Only stubs are needed, no drivers
­ Requirements can be validated easily, early skeletal
version
Bottom­Up
­ start with leaf modules
­ only drivers needed (simple to write)
­ disadvantage: no early skeleton of the program

Random variable  “In probability and statistics, a ​
random variable​ , aleatory
variable​ or stochastic ​
variable​  is a ​
variable​
 whose
value is subject to variations due to chance (i.e.
randomness, in a mathematical sense).” (wiki)


Stochastic process  Family of random variables indexed by time



2.3. Requirements Based Testing


­ Goal: have at least one test case for each requirement
­ Black­Box
­ Application­ and domain­specific






2.3.1.Cause Effect Graphs




­ a cause–effect graph is a​  directed graph​
 that maps a set of causes to a set of effects
­ causes = input condition of the program
­ effects = output or state transformation
­ translate natural­language specifications into a formal scheme / logical network

Use it when:
­ helpful in identifying all relevant situations
­ structure / reproducibility
­ also good for presentations / meetings since very visible
­ we don’t know about completeness

Helpful websites for decision table generation:
http://www.softwaretestinghelp.com/cause­and­effect­graph­test­case­writing­technique/
https://amybughunter.wordpress.com/2013/10/02/black­box­testing­with­cause­effect­graphs
/




2.3.2. Equivalence Partitioning


­ Partitioning = group input data into blocks (‘equivalence classes’)
­ Domain­ and application­specific → cannot be automated
­ Category Partition Method
­ Categories = functional units in the code (they can be tested individually, e.g.
a function call or a user input)
­ Find parameters for the unit
­ For each parameter: find different input choices → partitions
 ­ For each partition: find constraints
­ Test frame: all possible combinations of inputs
­ Test case: instantiation of a test frame
­ Tool: classification tree method

2.4. Control Flow Based Testing


→ form of white box testing

2.4.1. Motivation

Why use CFG­based Coverage Criteria?


Use it when:
­ Finding​  dead code
­ Intuitively: each line of code should be executed at least once. (e.g. as a specification
requirement .)
­ Dual use:
­ A­posteriori (measure existing test suite)
­ A­priori (use as selection criterion) + as stopping criterion
­ We want a ​ structure / methodology​  how to derive test cases (Partition based
testing tells us to make partitions, but not how)
­ We want to ​ measure​  some performance → easier to show management people
­ One could think that CFG­based coverage criteria will find all failures, because all
parts of the code are covered, BUT:

No CFG­based coverage criteria guarantees the revelation of all failures!
­ specification wrong
­ missing paths in the CFG
­ dependence on data values

2.4.2. Control Flow Graph

­ Graphical representation of all paths in the code
­ Nodes​: program statements
­ Edges​: transfers of control
­ Equivalence relation == one class includes all executions with identical paths

2.4.3.Statement-, Path-, Branch-Coverage



Path Coverage  Decision/Branch
Statement Coverage
  Coverage


every edge is executed at
least once
covers all nodes  every path is executed once

→ lower number of paths


   # executed statements  ​
k  loops → infinite number of
# statements  paths

loops with upper bound n →
n paths

Exhaustive Path testing
==  composite conditions not

Exhaustive input testing  taken into account
→
usefulness hard to prove
not realistic

there are​ ​
infeasible paths
(e.g. paths depending on
the same condition cannot
be executed alternately)





2.4.4. Condition Coverage

Advantage​ : structured way of deriving test cases (predictable)
Disadvantage​ : might be better or worse than choosing randomly, we don’t know

Literal ​
= fixed values, such as true/false, integers or characters, in this case: atomic boolean
expressions
Conditions ​ consist of literals → e.g. a<b, a||b, a&&b


Condition Coverage  Condition/Decision Coverage

­ each literal of a condition  ­ condition coverage + result must
evaluates once to true and once  evaluate both to true and false
to false  ­ outcome relevant →  subsumes
­ (a&&b)||c →  minimum two cases  branch coverage
(all zero, all 1)
­ outcome irrelevant →  branch
coverage not subsumed
Modified Condition/Decision Coverage  Multiple Condition Coverage
(MC/DC)

­ Independently swap the value of  ­ all combinations of literals ​ →  all

each literal, if the result changes,  logical faults will be detected
use as test case  ­ too many test cases: 2^n
­ n+1 tests for n independent
parameters
­ subsumes condition and decision
and C/D coverage

Does MC/DC detect all failures?
→  No, not all possibilities are tested

Non­Strict Evaluation
→ In many programming languages, conditions are evaluated differently from the code
e.g.: if (a&&b) → if (a) { if (b) …}
→ semantically different programs require different tests for the same coverage

Dependent Parameters
100% Coverage is not achievable, if parameters are dependent!
Example: a == b, condition: (a&&b) → a=1, b=0 is never true

2.4.5. Loops
­ loops are problematic because we sometimes don't know the boundaries, or they are
even infinite
→  Boundary­Interior Tests
­ zero times: don't enter the loop
­ once: enter and execute once
­ more than once, e.g. twice: test the interior

2.4.6. Conclusions about Coverage Criteria

Problems

Evaluation

­ in most programming languages, ​ evaluation of code is different
­ for example, some literals are not even evaluated: if (a||b) ­­> if a is true, b might not
be evaluated
→  semantically equivalent programs require different test suites to reach the same
coverage

Dependencies
­ if one parameter is logically dependent on another, then 100% coverage is not
achievable


Structural Coverage groups the set of inputs →  is a type of Partitioning


Measurement of Coverage

­ inserting statements into the code
­ update a large table
­ leave the insertions in the code, otherwise it will be altered and might result in failures


Coverage Criteria can be used as:
­ Selection Criteria (before testing)
­ Quality indicators (after testing)
­ Stopping criteria


Advantages​  and ​
disadvantages of coverage criteria:
­ structured → could be automated
­ measurable ​ →​ may lead to optimization of the wrong parameter
­ purely syntactic​ →  ​
nothing to do​  with requirements

→  ALWAYS use in combination with black box / requirements based testing

2.4.7. Subsumption





2.5. Data Flow Based Testing


2.5.1. Motivation

­ Approximations of path coverage
­ Variables are crucial
­ Only path coverage might not be sufficient, as it doesn’t take into account data flows,
e.g. if a variable is defined in one path and used in another
→ Information about where variables are defined and where they are used is used to specify
test cases

More: ftp://​
ftp.ncsu.edu/pub/tech/2006/TR­2006­22.pdf





2.5.2. Intra-procedural data flows


­ Idea: def­use graphs → annotate control flow graph with definitions and usages of
variables
­ def ​ represents the definition of a variable. The variable on the left­hand side
of an assignment statement is the one getting defined
­ c­use ​ represents computational use of a variable
­ p­use ​ represents predicate use. These are all the occurrences of the
variables in a predicate

   Input  Output  Procedure
Assignment  statement  Statement  Call  Conditional

def (and  def  c­use  c­use  p­use

c­use, if the  (and def, for
value is read  values passed
from a  by reference)
variable)

Loop  Pointer  Arrays

p­use  definition p*:   use of p*:  definition a[]  usage of a[]


c­use of p   c­use of p  c­use of x_i  c­use of x_i
def of p*  c­use of p*  def of a  c­use of a



Coverage

­ Complete path from entry to exit node
­ A complete path p covers
­ DCU: ​ a definition­c­use­association if it has a def­clear subpath from i to j
­ dcu(xyz, nX) = {mX} //
­ xyz = is the name of the used variable.
­ nX = the block where the variable is def. or redef!
­ mX = Blocks where the variable is c­used
­ DPU​ : a definition­p­use association if it has a def­clear subpath from i to (j,k)
­ dpu(xyz, nX) = {mX→ vX} //
­ xyz = is the name of the used variable.
­ nX = the block where the variable is def. or redef!
­ mX, vX = Blocks where the variable is p­used
­ a du­path p’ if p’ is a subpath of p


Data Flow Testing Strategies (​ http://www.whiteboxtest.com/Data­Flow­Testing.php​ )

­ All Definitions:​  Test cases for each definition of each variable
­ All Predicate Uses:​  Test cases are generated so that there is at least one path of
each variable definition to each P­use of variable.
­ All Computational Uses: ​ Test cases are generated so that there is at least one path
of each variable definition to each C­ use of variable.
­ All P uses Some C uses:​  Test cases for every variable, there is a path from every
definition to every p­use of that definition. If there is a definition with no p­use
following it, then a c­use of the definition is considered
 ­All C uses Some P uses​ : Test cases for every variable, there is a path from every
definition to every c­use of that definition. If there is a definition with no c­use
following it, then a p­use of the definition is considered
­ All uses:​  Test cases for every use of the variable, there is a path from the definition
of that variable to the use.
­ All du paths:​  This is the strongest data flow testing strategy. Every du path from
every definition of every variable to every use of that definition

Subsumption Relationships



Counter Examples

all defs →  all c­uses / all p­uses
Three branchings with calculations in DFG
all c­uses →  all p­uses (& vice versa)
Only p­uses in program
all c­uses → all c­uses/some p­uses (& vice versa)
all/some is more test cases, because whenever there is a no c­use a p­use will be
taken instead
the other way round it works, because all c­uses covered by all/some are also
covered by all c­uses




2.5.3. Inter-procedural data flows


­ Idea​
: consider def­use relationships across procedure boundaries
­ Extends data flow testing to relationships between formal and actual parameters
­ see OO testing


2.5.4. Conclusions about Data Flow Testing


Advantages  Disadvantages

­ Data flow testing overcomes  ­ Almost no tool support
‘locality’ of decision­based testing  ­ Requirements not taken into
­ Structured  account
­ Measurable  ­ Missing def­uses cannot be tested
­ Might be expensive

Agreement​ : Use as complement, not alone!
Underlying Fault Model:​
 failures that materialize as erroneous def/use pairs


3. Combinatorial Testing


3.1. Motivation
­ Example: Automotive Infotainment, multiple components
­ All combinations are a lot of combinations → combinatorial testing to reduce the
number of test cases
­ Fault Model: failures are a result of combinations of n components, not all



p
p​
With ​  values, we have  n  combinations.
n​
 parameters, each of which can take ​
Assuming that failures are a result of the interaction of only 2 (3,4,...) parameters.
➨ Pairwise (t­wise) interactions


3.2. Latin Squares


­ Each symbol occurs precisely once in each row and each column
­ Each entry in a Latin square presents one combination of three parameters
<row, column, value>
→ The set of all these triples​
 guarantees pair­wise coverage

Orthogonal Latin Squares:
Needed if more than three parameters must be handled

1. Square     + 2. Square →  orthogonal Latin square
1  2  3    1  2  3    (1,1)  (2,2)  (3,3)

3  1  2    2  3  1    (3,2)  (1,3)  (2,1)

2  3  1    3  1  2    (2,3)  (3,1)  (1,2)







Latin Squares when one parameter has 4 options:

1. Square     + 4th row →  Test Cases
1  2  3    3    1,1,1  1,2,2  1,3,3

3  1  2    2  2,1,3  2,2,1  2,3,2

2  3  1    1  3,1,2  3,2,3  3,3,1

  1,4,3  2,4,2  3,4,1




3.3. Conclusions

Fault models
­ sneak into requirements based testing in special cases
­ Combinatorial Testing relies on a specific fault model

CAUTION!
→ No guarantee that this works/ the fault model holds!

4. Random and Statistical Testing


4.1. Motivation

­ Random Testing is considered the “gold standard” for testing, everything is compared
to it
­ How can we prove a method is ‘better’ than random testing?
­ Maximizations of cost­benefit ratio → test what is used more often (usage profiles)


4.2. Grounds
Definitions:
Programs → ​ P​
 / input domain → ​D​ d​
 of the size ​ / ​
m ​
points → produce incorrect output /
n → test cases (or test input data)
→ In general, d >> m
m
Failure rate  Θ =   |D i|   =
i

Is the probability that a failure­causing input will be selected as a test case.

// Es folgt wieder der vergleich RT vs PT mit better, worse, or the same durch Pr(p) = Pr(r) /
Pr(p) > Pr(r) / Pr(p) < Pr(r ) → Warum kommt das da vor? //



4.3. Weyuker and Jeng (fixed failure rates)


­ Goal​: Analytical Comparison of Random & partition Testing
­ Revealing / homogeneous subdomains
­ One domain contains only failure­causing inputs
­ Extremely unusual in practice
­ Forms of partition based testing
­ Code Coverage Criteria:​  statement, branch and path coverage divide the
input domain into subdomains
­ Data Flow Testing Criteria:​  also divides the input domain into subdomains
­ Mutation Testing
­ Exhaustive Testing: single element subdomains
­ Random Testing: partition consists of one class
­ Definitions
­ Ideal case: random selection is based on operational distribution → this
information is not always available, so the comparison​  is based solely on
the probability of finding at least one failure­causing input ​ (might be
problematic!)
­ Replacement​ : we assume that testing is done with replacement → one test
case might be chosen twice, although that’s unlikely
­ Designing Partitions
­ Good Partition Testing Strategy: inputs, that are likely to be failure­causing,
are put together in one subdomain
→ Probability Pp will be high (Pp = prob. of finding at least one failure­causing
input)




­ Subdomains of equal size
­ Partition testing can, in general, be better, worse or same as random testing
 ​
→ Superiority(Equal or better!) only for: Same Number of tests and
elements in each subdomain

­ Refinement of domains
­ Difficult​
: Group failure­causing inputs → need to know which input are failure
causing.
­ Splitting a subdomain into ​ equally sized subdomains​
 with the ​
same number of
tests ​
sometimes is ​ advantageous ​ and​ NEVER disadvantageous
­ Conclusions
­ Partition testing can be better, worse or the same as random based
testing, depending on how the partitioning is done.
­ Partition testing will be good ​
when partitions are fault­based.


4.4. Gutjahr (failure rates as random variables)


­ Weyuker and Jeng assumed fixed failure rates,
BUT:​ the real failure rate is never known
­ General Conclusion: Partition based testing performs better
­ Failure rate is a random variable → expected value can be derived from empirical
studies and statistics
­ Expected value depends on the class of program (e.g. difficulty)
­ Effects particularly strong if a partition consists of few large and many small
subdomains
­ Independent failure rates with identical expected value in the subdomains guarantee
a higher P​p



Expected Failure Rate

M: number of failure causing inputs (random variable)
d: Size of the input domain




4.5. Summary

­ Weyuker & Jeng
­ Random Testing can be better, worse or the same as partition testing
­ In special cases, partition testing is better: equal failure rates and equal
distribution of failures
­ Gutjahr
­ deterministic assumptions on failure rates favor random testing
­ if failure rates are considered ​
random variables​ , partition testing is favored
(assumption: ​ equal expected failure rates and one test per block​ )
­ Different measures for ‘better’
­ At least on failure
­ # of faults detected
­ Weighted + of faults detected
­ Is random testing worthless? No, because:
­ Assumption: Identical expected failure rates
­ Uniform distributions of test selection from the input domain
­ It’s cheap, but there is no oracle

­ “Dear Gutjahr ­ how do you know that the expected failure rates are equal?”
­ We don’t know. But we assume that they are. If they weren’t we would pick
tests from the domain that has the highest failure rate right? :­P (# Gurjahr
sending trollface)
­ This is the weakest point in Gutjahrs Theory btw.





4.6. Statistical Testing

­ Goal​:
­ maximize the cost­benefit ratio​  → test most frequent interactions first/more
­ (i.e. the app should not crash at the login screen…)
­ 80% of users use 20% of the functionality
­ Two concepts: ​ frequency ​ and ​severity ​of failures
­ Stopping criteria: should relate to reliability of software
­ Reliability: probability of failure free functioning for a given time


4.6.1. Usage profiles in Software Reliability Engineering


­ Operational/usage profiles are ​models of the environment
­ Consists of a ​
use case​
 and an ​ occurrence rate
­ External oracle needed (trivial one: “No exception is thrown”)




→ FoneFollower Example
­ Musa advises 2­3 tests / KLOC in order to get a reliable program, and 20­33 tests /
KLOC in order to get a high reliability program. (Note that these datas are old.)
­ Number of test cases = (Available time * Available staff)/ average time for
preparation of 1 test case
­ Number of new tests = N/(N­1)*T
­ where N is the occurrence probabilities of new operations and T is the total
cumulative number of test cases from all previous versions
­ e.g. if a ​new ​
component is used 0.2 then 0.2/0.8*Number of test cases.
­ Between base product and variations:
­ U (Unique new Uses) = F (expected fraction of field use) * S (Sum of
NEW ​ occurrence probabilities)
­ Test cases are assigned in proportion with the “U” value of each
version.
­ To test crucial elements (severity)
 ­ FIO (Failure Intensity Objective): # of failures per time unit or operations
­ Acceleration factor (A) = FIO(system)/FIO(Operation)
­ Test cases for critical tasks: A*Occurrence proportion * #total test cases



4.6.2. Usage Profiles based on Markov chains


­ Definition​
: ​
Markov chain is a family of random variables indexed by time!
­ Consider the Markov Chain a ​ finite ​
automaton with probabilistic transitions
­ Two phases
­ States/transitions
­ Probabilities

­ Benefits
­ analysis purposes
­ see the probabilities for reaching states from start state
­ Compute test cases (JUMBL) but we need an oracle or restrict ourselves
to “exception/no exception” verdicts.


4.6.3. Conclusion

Motivation
­ use actual usage data → test most frequent interactions
­ take into account critical operations
­ optimize cost­benefit ratio

Good when…
...an earlier version of the system exists, ​ and thus we have an operational profile ?!

Difference between Usage Profiles / Markov chain based usage profiles
­ Granularity (​ attention to detail​
 → markov chains are more detailed I guess...)
­ Probability of a function easier to define than the one of a transition

Use it when:
­ Boss tells you that he doesn’t want the program crashing while commercial people
use it. (i.e. the 20% of the program that is used by 80% of the people should run
flawless).
­ When severity is not crucial. (Nothing is going to happen if my POM app crashes.)
­ You have a former “base” product from which you can get the statistics. If not, you
can still derive them from simulation, expectancy, measurements.

DON’T ​ Use it when:​ :
­ When severity is critical: Nuclear reactor (Go with code­reading then)
5. Model Based Testing


5.1. Motivation

­ Oracle Problem
­ Automatically derive tests that include fine­granular expected output
information (That’s our main motive!)
­ Specifications tend to be bad
→ derive test cases from an abstract model


5.2. Models

Abstraction
­ Model needs to be ​ more abstract​  than the system
→ information is lost
­ 2 kinds of abstraction:
­ Encapsulation ​ (e.g. libraries) → encapsulate complexity
­ Subroutines, Garbage collector etc.
­ Simplification / Omission ​ → omit details → information cannot be reinserted
­ Abstraction is needed to validate the model → cannot be too complex
­ If the model is as precise as the SUT → directly validate SUT
→ ​ You have the same work, ​ that’s not cost effective!
­ If  you  design  100%  SUT  (but  0%  Environment)  you
have  to  test  for  all  possible  inputs.  (In  a  case  of  a  car
this  would  mean  that  you  have  a  VERY  precise  model
(btw  unnecessarily precise  ­ once again with 100% SUT
we  didn’t  make  any  abstraction),  but  you  are  going  to
test  this  model  from  0­1000km/h  speed.  (Since  you
have  no  clue  of  the  environment) Doesn’t make sense. Also the reason  for modelling
is to do abstractions and not to copy the real world.)
 ­ If  you  do  100%  environment  then  you  don’t  have  any  clue  about  the  system,  so  the
best  thing  you  can  do  is  robustness  testing.  (e.g.  You  apply  all  the  inputs  and  see
whether the system crashes.)
­ Models can be described as ​ Mealy Machines ​ (which are state machines with input /
output!)


5.3. Scenarios

One model for both, test cases and code generation
­ generated from models, e.g. Matlab/Simulink
­ Use it when:
­ Code generators
­ Assumption on the environment
­ Performance
­ Exceptions

­ Cons​ :
­ no redundancy → no verification
­ BUT: not useful to generate code and test cases at the same time! For test
case generation you need a separate model! → no redundancy!
­ (so basically same as the first Con?!)

Two Models
­ One model for test cases, one for code
­ Cons
­ Expensive ​ → possible solution: split between OEM and Zulieferer
­ Also when there are changes in the requirements (​ Double​  expense to modify
both test and code model! → However if specification is solid (Automotive
industry etc. then it probably won’t occur.))
­ if there is a fault you need to find out which model was faulty
­ Pro:
­ Redundancy ​ → need to make sure the models are different
­ Different levels of abstraction possible

­ Use it when:
­ Specification is VERY exact. (i.e. car manufacturer(System model)
/suppliers(Test model )

Model for test only
­ Pro:
­ Redundancy
­ Con:
­ (Expensive) → ​ we don’t know if it’s cheaper
­ Code and model need to be kept in sync (interleaving) → ​ hard​!
­ Model has to be tested itself
 ­ Specification doesn’t profit from model based testing.
­ Hard when the requirements are changing.


­ Use it when:
­ Conformance tests: OEM builds the model, suppliers must show adherence to
model / conform to the model
­ Scenario of our running chip card example

Model Extraction from Code
­ Pro​ :
­ May make sense if you extract the model manually
­ Cons​ :
­ While having automatic generation there is NO redundancy.


­ Use it when:
­ Ex­post development of test cases only
­ (exception/no exception possible ?)
­ (Also useful if there are no requirements documents ?)

5.4. Selection Criteria

­ Structural criteria
­ Mealy Machine as a Model!
­ Coverage for example ­ “find state A” ­ or “use transition T” etc.
­ Do these with model checkers.
Functional selection criteria
­ Relate to a specific functionality, requirement! (for example a function is:
Enter correct pin → set internal data structures → set rivate key → perform
computation → show results). In case of the POM android app it would be like
“the ability to reserve a pedelec” ­ and then a test case that goes through the
whole sequence I guess.
­ Then you can also set constraints like “dont visit a given state twice etc.”
­ Aim is also to detect illegal permutations, missing signals or anything that
relates to functionality issues
Stochastic criteria
­ I guess here we are creating test cases based on user profiles.
Fault Based
­ Sneak path etc ­ so I ​ select​
 my test cases in a way that they aim for these
sneaky peaky paths.

Don’t forget the Mealy Machines!​  (Homing, Synchronizing sequence, State Identification,
State Verification, What is a minimal mealy machine, tests for mealy machines etc.)

5.5. Test Case Generation
Search Problem:
Find and enumerate traces that cover edges/nodes/special data in the control and data flow
graphs (in terms of TC specification)

Techniques:
­ Model checker​  (you tell it that you can’t get to state X and it will try to prove you
wrong. (I.e. come up with a solution))
­ Deductive Theorem Proving​ : 1) Behavior models (translated or given in
specification language 2) Search problem says “there is a path” 3) Prover then finds
input therefor
­ Symbolic execution​ : Execution of a program by sets of values (difficult to handle if
there a large sets constraints)
­ Other search strategies​  (A* ­ Chao Chen Power, Depth First, Breadth First etc.)
­ Don’t rely on structural criteria only!
­ We can generate automatically test cases based on coverage criteria, BUT it has
nothing to do with the found errors later on...


5.6. Cost Effectiveness

­ There is no evidence that it would be… (So it is unknown)

Conclusion:
­ “We can automatically generate test cases with the environment model and the
model of the SUT, but we still need to tell the machine what a good test case
consists of”
­ “We can also automatically generate test cases based on coverage criteria, but
as we know it won’t have anything to do with detecting faults / triggering
failures.
­ Good with Network Adapters, since we can abstract the CPU/PC and the whole
stuff and concentrate only on the Network / Network Traffic. (CISCO etc.)

6. OO Testing
6.1. Differences of OO Software

­ Inheritance
­ Object/Class based on another Object/Class using the same implementation
­ Mechanism for code reuse
­ Polymorphism
­ Single Interface for different types
­ Dynamic Binding
­ mechanism in which the method being called upon an object is looked up by
name at runtime
­ Encapsulation and state​ , sequencing of messages
 ­ Method a sets flag f, method b uses f (Branch coverage may or may not
provoke the failure


6.2. State-based Testing


Idea
­ Classes define values and operations
­ Classes define​  state machines
­ State of a program: values of all variables + program counter
­ You  can  create  as  many  states  as  you  like  for  a  single  class  →  Refactoring,  yields
different test cases
­ Problem: How to build state machines?
­ Coverage?  →  NO!  If   the  problem  /  program   is  complex,  Jon  might  create  a
different state machine than Josh. This is how arbitrary coverage criteria is!
­ Take  the  Stack  as  a  state  machine?  Maybe,  but  here  as  well  you  can  come
up with many solutions. (Do 2 States: Stack empty / full, or do more states..)

Harel Statecharts
Classic  state  diagrams  require  the  creation  of  ​ distinct  nodes  for every valid combination
of  parameters  that  define  the  state​ .  This  can  lead  to  a  very  large  number   of  nodes  and
transitions  between  nodes  for all but the simplest of systems (​ state and transition explosion​ ).
This  complexity  reduces  the  readability  of  the  state  diagram.  ​ With  Harel  statecharts  it  is
possible  to  model  multiple cross­functional state diagrams within the statechart. Each
of  these  cross­functional  state  machines  can  transition  internally  without  affecting  the  other
state  machines  in  the  statechart.  The  current state of each cross­functional state machine in
the  statechart  defines  the  state  of  the  system.  The  Harel  statechart  is  equivalent  to  a  state
diagram but it improves the readability of the resulting diagram.
­ Hierarchy
­ Orthogonal states (i.e. Cruise control + Anti­Lock Brake Control work Parallel)

Potential Errors in Statecharts
­ Missing or incorrect transition
­ A transition is missing, or a transition leads to an ​ existing, correct state​
 that it
is not supposed to lead. (i.e. wrong wiring)
­ Missing or incorrect action
­ Instead of adding +1 point to player score, we take one from it.
­ Extra, missing or corrupt state
­ With a ​ defined ​ action we go into a corrupt state
­ Sneak path ​  ​ or illegal message failure
 ​
(undesired circuit through a series­parallel configuration)​
­ With a ​ defined​  method we go into an unwanted state. (e.g. Player 2 presses
“X” in his controller and wins automatically
­ Trap door (​ undefined​  messages accepted)
­ Incorrect composite behavior (subclass superclass interaction incorrect)
­ Subclass method incorrect

Testing Strategies
­ All transitions, pairs of transitions,...
­ Condition tests with boundary conditions
­ Illegal transitions ­ enforce all illegal events
­ Method pre and postcondition check


Example  to  do   sneak  path  testing.  You   check  from  every  state  if  the  method  leads  to  a
defined  state.  (PSP  if  it  is  not  defined  from  the   give  state,  (?)  if  conditional,  and  (OK)  if  it  is
defined.

6.3. Testing with Inheritance


Fault Model
­ Incorrect Initialization
­ New()­Method is often inherited
­ Inadvertent bindings
­ Private Variables invisible in subclass, public variables might be shadowed
­ Problems: Multiple Inheritance, Missing Override (omission of
subclass­specific implementation)
­ Naked Access
­ Not using getters and setters
­ Incorrect location of subclass
­ Square is subclass of rectangle → square needs equal sizes, rectangle allows
for different sizes
­ Naughty Children
­ Subclass leaves object in a state that is illegal in the superclass
­ Worm Holes
­ Subclass object computes values that are not consistent with superclass
invariant
­ Spaghetti Inheritance
­ Deep hierarchies → error­prone

­ How to test these?
­ Flattening​ ! → Flattened class makes all inherited features explicit.
­ Can we re­use tests from super class? Yes, you can, ​ but ​
you have to test the
new interactions with the child class methods.
6.4. Testing with polymorphism
­ Conformance with Liskov’s substitution principle:
­ It states that, in a ​computer program​ , if S is a ​
subtype​
 of T, then objects of
type​ T may be replaced with objects of type S (i.e., objects of type S may
substitute​
 objects of type T) without altering any of the desirable properties of
that program (correctness, task performed, etc.).
­ All of the inheritance problem (fault models) are here as well.

6.5. Conclusions

­ Special problems induced by special language constructs
­ Inheritance & Polymorphism
­ Encapsulation
­ Trade­Off ​ between benefits of inheritance/polymorphism on one side and cost of
testing on the other
­ State based testing reflects discussions on model based testing
­ Flattening Classes
­ Good design helps avoid errors → ​ Contracts about design practices!

6.5. Examples
­ Mike has written a C++ program with fantastic object orientation and
encapsulations. Mike is however a very unexperienced programmer, and now
struggles finding the faults in his program. What would you suggest?
­ Flatten the program / state machine to see the interactions better
­ Write test cases that specifically target fault models (Naughty children, incorrect
initialization, Inadvertent binding etc.)


7. From Failures to Tests and Faults



7.1 Motivation

­ Are there further ways to extract tests?
­ How to get from failures to faults? → Fault Localization

7.2 Test extraction by reproducing program executions


Idea:​
 record all relevant input → ​
“Capture & Replay”
useful for​
: testing GUIs, testing systems that have produced a database, record “playing
around” by the programmer

Advantage​ : inherent underlying fault model, we don’t know about cost­effectiveness



Definitions

State of a program  Values of all variables + Program Counter

Stack  consists of frames
frames → method invocations

frames contain:
­ values of arguments
­ function­local variables
­ return address
­ …

elements of a frame can reference a heap address

Heap  Dynamically allocated memory
contains data




7.2.1. State-Based Test Extraction


­ External Event influences the State of the program
­ Every Stack Frame can be used to derive a Test Case
­ Heap elements have to be copied as well as stack elements
­ Shallow Copy:​  only directly referenced objects (“copy only the objects that
are directly pointed by the stack frame”)
­ Deep copy: ​ indirectly referenced objects (expensive!)
­ Two Variants
­ Shadow Copy / Invocation State Extraction
­ maintain a shadow copy of the stack before ​ every ​
method invocation
→ ​HUGE overhead
­ Failure State Extraction
­ Serialize the stack only if an exception is thrown
­ zero overhead
­ approximation: state at failure != state at method invocation
­ e.g. buffer overflow → useless stack
­ in practice: 90% of failures can be reproduced without shadows
­ Top Level / Bottom Level Frames
­ Top Level Frames → unit tests
­ Bottom Level Frames → integration test
­ Problem
­ External Events​  are not taken into account​  → ​ Non­automatic tests!
­ Top Level Frame is only sufficient to reproduce the failure if:
­ deep copying of heap element occurs
 ­ no external events between method invocation and failure
­ Shallow copying might mean the relevant parts are ignored

⇒ Serialize ALL frames to increase the chances of getting a test case that reproduces
the failure and is useful for debugging (i.e. it is helpful to find the fault.)

Examples
1.
We have copied the failure causing stacks to our hard drive. Write a program that uses this
data to create test cases that trigger the failures again.
Steps:
­ Create pointers for variables (int *variable1; bool *booly1 etc.)
­ Allocate memory for these variables (variable1 = malloc(sizeof(int)); etc.)
­ Take the stored data and associate them with the variables (variable1 =
stordeddata1;)
­ Execute the method (e.g. test(variable1, booly1,...);

When to use:
­ When you are interested in generating test cases that trigger faults.
­ When there are no external events (or any stochastic crap)



7.2.2. Event-Based Text Extraction


Idea
­ automatic tests, unlike with state­based extraction
­ Interaction with GUI is a very relevant part of a program
­ Record all events and replay them

Method
­ Insert a layer between SUT and environment
­ Tests can be derived by
­ looking at the internal state
­ using a debugger
­ using shadow stacks and deeply copied heap structures
­ research stage
­ looking at external states
­ Interceptors between window manager and GUI (i.e. record the
sequence the buttons are pressed on the UI)
­ Industrial tools available
­
When to use:
When there is external (and unpredictable = stochastic) interaction with the SUT.
7.3. Delta Debugging

Motivation
­ minimize tests by removing parts that do not lead to a failure (since test cases are
usually damn huge)
­ Isolate the failure­inducing difference → easy fault­localization
­ Delta Debugging automates: minimization and localization, starting with a failing and
a passing test case

Method

­ Split failing input and test resulting parts
­ In general: for any subset, test both the small subset and the large
complement!
­ Algorithm:




Conclusions

­ Applicability depends on circumstances (​ serial input ​is good)
­ Scalability difficult​  → “Still requires (2^abs(c))­2 test case! We don’t fancy
exponential stuff...

How to get around this problem: ​ Trying to add pieces as long as we still don’t cause error.
Hopefully at the end we get a minimal difference between failing and successful run. This is
not the fault itself, but may lead the programmer to the fault.


7.4. Hit Spectra, Code Metrics, Code Churn


Hit Spectra  Code Metrics  Code Churn

Single Faults  Complexity  “A prior​

i” hints
Multiple Faults  Imports
“​
A posteriori​
” hints  “​
A priori​
” hints

Abstractions ​
of program  Complexity → Defects  Amount of Change →
runs  Defects

Idea:  Idea:  Idea:

Set up a counter for how
often each block is executed  predict defect densities by  count how often the code is
for a specific input  looking at the imports a  changed:
  class makes
The more similar a column    how many lines added?
is to the failure column, the  e.g.: import of compiler  how often was the file
more likely the  internal → more likely to  edited?
corresponding block  contain faults  how many lines deleted?
contains a fault  how many files?
(Similarity based on Ochiai,  how many changes?
Tarantula and co.

Blocks executed by more
failed tests are more likely
to contain a fault

Similarity

many different measures for
similarity

Conclusion  Conclusion  Conclusion

  @Normal (slide 64):
Nice Idea, but​  no general  “They Correlate, but no  excellent indicator
superiority​ of any similarity  universal metric”  (But ONLY on # of faults)
method.    @IMPORT
Applicability unclear  ⅓ false positives
(especially​
 sucks when  ⅓ not detected
multiple faults​ …)  =
IT IS USELESS
 Overall Conclusion

Open research
Promising results for single projects
Not used commercially yet




7.5. Alternatives: directly target faults


Idea
Reading → detect faults

Cleanroom Software Engineering
­ No testing or compiling to find faults, just a text editor
­ They read the code many many times
­ Rather ensure the quality of the process
­ 0­1 fault/kloc

Pair Programming
­ 2 Programmers
­ 1 writes the code
­ 1 reads the code and interjects if he sees a fault
­ Also comment on style, readability, maintainability, efficiency.


Walkthroughs  Inspections  Review

­ informal  ­ formal  ­ Co­worker read and

­ no moderator  ­ moderated  correct the code
­ no roles  ­ Initiated by project  often at the
­ initiated by author  team  workplace
­ unplanned  ­ Checklists (­­> fault  ­ informal, no
­ people just sit  models)  meetings or planning
together and discuss  ­ Analysis of results
a piece of code
  Problem with checklists
  people only rely on the lists
Goal  blindly → miss the obvious
increase technical quality
  Example
Fagan Software Inspections
­ Formal peer­review
technique
­ Based on checklists

 Roles
Moderator (competent
programmer)
Designer
Coder
Tester

Activities
­ Planning
­ Overview
­ Preparation
­ Inspection Meeting
­ Rework
­ Follow­up





Conclusions
­ Problem:​  Using results of inspections for assessment of employees → delicate topic
­ Code Inspection is as effective as testing
­ It finds different types of defects than testing
­ Testing: Integration Problems
­ Reading: Focus on single artifacts

→ You should always combine code­reading and testing!
→ Combination (if you have already some test cases, according to Dominik):
Testing first (?!) → easy faults removed before reading
Code Reading
Rerun tests











8. Assessment of the quality of test-suites


8.1. Motivation

­ The ​
quality of a test suite​
 is difficult to assess
­ Definition of a good test suite? Problem:
­ First Failure, All failures, severe failures
­ Cost
­ Cost of debugging, fault localization
­ ...

8.1. Fault Injection


Idea
­ Inject a fault into the program
­ Rerun Test Suite
­ If the suite finds the fault, it is a good test suite

Problems
­ What faults to inject?
­ Cannot be automated easily
­ It is hard to actually come up with “non­equivalent” mutations.


8.2. Mutation Testing


­ Way of automatically inject faults
­ Does NOT inject realistic faults
­ Very ​
small syntactic changes
­ ONE ​change per program
­ Mutations applied to one program; a kill can be detected by using the​
 original
program as the oracle

→ Create lots of mutant programs → Run test suite on each → Ratio == Quality

This is a good idea if…
...the injected faults correlate with real faults

Equivalent Mutant
Same semantics/behaviour as the original program, e.g. ​ change was made in dead code,
or doesn’t change the semantics.
→ Undecidable Problem (you cannot determine if two programs to the same thing)
→ Sometimes they cannot be killed
→ ​Thus in practice we simply go by “mutants”, since we can’t care much about
equivalence.

Mutation Score
#non­equivalent killed mutants / #mutants
#mutants ​ killed​
/#non­equivalent mutants
→ Problem: We don’t know which mutants are non­equivalent!
→ Realistic fault injection: we don’t know if the injected faults are realistic at all

Assumptions:
1. Competent Programmer Hypothesis
“Programmers make syntactical faults only”
2. Coupling Hypothesis
“Syntactic faults correlate with other kinds of faults”
→ Test Suite that detects simple faults also detects complex faults
­ We don’t know if these assumptions justify!

1 order and k­order Mutants
Empirical evidence shows that test data successful at killing 1­order mutants also successful
at killing k­order mutants.

Type of mutations
Arithmetic mutations (Operator replacement, insertion, deletion etc.)
Inter­Class Level Mutation Operators (Access modifier change, super keyword deletion,
argument order change, this keyword deletion etc.)

Strong Mutation & Weak Mutation Testing
­ Strong: requires the output to change
­ Weak: requires the expression to yield a different state
­ Applying the same test suite to mutants usually yields weak mutation score strong
mutation score

Conclusion:
For a set of eight programs with several versions, [Andrews’05] show for a specific set of
mutation operations that​  there is a statistically significant correlation between killing
rate and failure detection.
Usually applied with unit tests!
­ BUT!
­ But then he jokes about that only if you chose the mutations wisely
­ He says it can’t be generalized!
­ And as a personal bottom line I kind of think that at the bottom of his
heart he doesn’t believe that it is an adequate way.



9. Concurrency Testing

What is concurrency?
­ Two or more processes or threads execute concurrently
­ The same resources are accessed
­ Non­deterministic

Problems
­ Deadlocks
­ Livelocks
­ Atomicity Violation
­ Order Violations

Conditions for a deadlock:
1. Mutex​ : at least one resource is shared
2. Hold and wait:​  one process holds one resource and requests another
3. No   preemption:  only  processes  can   release  resources  (a  scheduler   makes
decisions about who gets which resource)
4. Circular wait:​  A and B wait for the respective other process to release a resource
→ A monitor/watchdog can check if a process is in a deadlock

Atomicity Violations
­ Code that was meant to be executed as one block is interrupted by the scheduler
(e.g.  you  make  sure  with  an  if  statement  that  the  pointer  is  not  null,  then  you  try  to
access but it throws a failure, because in the meantime another thread set the pointer
to null.)

Order Violation
­ Intended order is not followed
­ Example:  Thread   2  dereferences  a  variable  before  it  was  initialized  by  thread  1.
Maybe  95%  if  the  time  Thread1  is  faster   and  thus  no  failure  is  seen,  ​ but  when  you
have  to  present  your  program  it  is  god  damn  sure   that  the  5%   kicks  in  and  your
program pukes a failure at your face.

Group Violation
­ You  think  that  whether  1  inocent  line  gets   executed  before  the  other doesn't make a
difference. ­ Well if that 1 function calls 50 other in sequence it might…

Watchdog
­ As  a  cunning guy (or girl!) you create a watchdog, that checks whether the  process is
alive.  (e.g.   Every  100  ms).  You  happily  take  your  program  to  show  it  to  your  profile
but  he  uses  a  shitty  old   PC  with  floppy  drive.  And  it  is  so slow, (even if there was no
bug  in  your  code)  that  the  process  takes  more  than  what  you  had  preset  in  the
watchdog  →  watchdog says that the process is dead and shuts down the whole thing
and you walk home with a 5.0

Most Bugs: ​ Atomicity Violation, Order Violation ​AND ​
combination of 2 threads with usually a
few parameters.
→ Use this as a ​fault model​ !

Testing Strategies

­ Test all Schedules
Is it a good thing to test all interleavings?
→ No, it’s impossible. There are too many possibilities.
Even if we could, how would we enforce a specific schedule?
→ Use sleep()​ . Problem: it takes a long time + ​
especially @ small numbers sleep
is inaccurate
­ Enforce relevant schedules
­ manually
­ tool­based (based on global clock or events)
­ Use global logical clock! ​ (“Wait for tick”)
­ Use scheduler to specify desired ordering.
­ Checking all interleavings is impossible → MODEL CHECKER MAYBE!



10. Fault Models


Correct and incorrect programs

­ A correct program can be
mapped to a corresponding
incorrect program
­ The 2 programs only have one
syntactic difference




Defect Model

Fault Model  Failure Model

Exact fault­type in code  e.g. Limit Testing
 e.g. division by zero  Try to find methods to cause failures.
No fault localization

From the Exercise ­ Quoting Dominik:
Fault Model:
­ 2 Step Process
­ 1st  Step (if you  want to describe a fault): ​ Transformation from a fault free to
a  faulty  program.  You  wanted  <=  but  got  =.  You  want to try catch, but didn’t
get it. So it is crashing your system.
­ What  does  this  transformation  do  to  my  program? (in  case  of x<5 or x<=5 the
path   for  5  changed!)  →  ​ You  come  up  with  input  space  partitions  that
reflect this behaviour.
Failure Model:
­ You  DON’T  need  the  transformation,  ​ you  only  need  the  input  space  partitioning,
because  just  from  it,  you  can  create  test  cases  that  target  potential  faults with
good cost effectiveness. ​ e.g. Someone tells you that block 7 is most probably going
to  cause  failures.  What  do  I  do?  Create a partition which are full of test cases just for
block  seven!  =  And  now  back  to  Wuki/Jang   I  have  created  a  partition  where  I   have
concentrated the failure causing elements, so the partition is likely failure causing!
In  Conclusion:  At   the  failure  model  someone  tells  you  that  Jon is a full retard and probably
fucked  up  every  single  line  of  code  he  wrote.  In  this  case  you  ​ know  ​or  have   a  ​
strong
hypothesis  where  the  potential  faults  are  so  you  come  up  with  a  test  suite  that  targets
directly  Jon’s  messy  code.  However,  at  fault  models  you   just  see that instead of “chocolate”
the  program  writes  “strawberries”.  ​ As  a  first  step  you  think  about  ​ the  possible
transformations  that  could  affect  this  output.  ​ (e.g.  you  look  at  the  data flow of this faulty
output  and  see  what  parts  of  the  code  affect  the  output  and  how.  ​ As  a  second  step  you
come  up  (​ probably  with  more  than  1)  ​ test  groups  that  try  to  locate  the  mistake  in  the
code.  ​ (e.g.  1  partition  aims  for  the  limits,  the  other   for  typos  whatever,  the thing is (at least
as  I   see)  here  ​you  are  not  sure  where  the  faults   are,  you  are  only  trying  to   come  up  with
tests that are going to trigger the failures.

Intuitive  Definition  of  a  Fault  Model:  understanding  of  specific things that  can go wrong in
a program


Fault Model

1. Consider a class of programs written to a specific specification
→ There are some that satisfy that specification, some not


2. Fault = Syntactic difference between a correct and incorrect
program
→ Transformation from a correct to a faulty program possible by
fault injection

3. Classes of Faults
→ Consider all classes with a fault of class K (e.g. division by zero)

4. Consider all programs, that are derived from programs that satisfy the specification by
injecting a fault of class K


5. Approximate fault models
→ we can only make an approximation of these programs (otherwise we would already
know exactly where the failures are)

6. General Idea: Partition the input space according to mapping or heuristic with empirical
evidence to reveal a fault

→ ​ Create Partitions with a potentially high failure rate ​ (cf. ideas of Gutjahr and
Weyuker&Jeng: Partition based testing is better than random testing if there is an underlying
defect model!)


Good Fault Model:
Large number of specifications for which induced failure domains largely overlap with actual
failure domains.

→ Try to approximate a failure domain, that is close to the program's actual faults
→ In other words: Using a fault model can create partitions that are likely failure causing


Failure Model:
No transformation! Only input space partition. E.g. limit testing or combinatorial testing.

List of Fault Models
­ Boundary Problems → Limit testing (there is empirical evidence)
­ Division by zero
 ­ Minor syntactical problems
­ Sneak Paths
­ Stuck­at­one
­ Combinatorial Testing
­ Atomicity Violations
­ Naughty Children (OO)
Some things make sense, even though there is no defect model!
→ Requirements based testing
→ Severity Testing (e.g. nuclear power plant shutdown could result in huge damage/cost)










Glossary

Code Churn  Measure of activity in the repository

Testability  degree to which a software artifact supports testing in a given
test context
high testability → finding faults in the system is easier
cannot be measured directly (extrinsic)
lower testability → increased test effort

Scalability  algorithm works nicely on small dataset, but not on a big
dataset → time/memory grow exponentially

Software Artifact  Code, module, method
















Questions




 General Questions

1) Definition of a test case?
­ (Test input → Expected output)  + environment conditions

1.1) What makes a test case a good test case?
­ Ability to detect likely failures with good cost­effectiveness

2) When to stop testing?
­ When one of the “coverage criteria” is met ­ Useful if there is a relationship with
failure detection.
­ When a specific number of failures was detected ­ Great but requires good
estimates
(​Stopping, selection and assessment criteria are the same thing!​)

3) Does it make sense to use failure detection as a comparison criterion for different types of
testing?
­ no, because we are interested in faults not in failures

4) Why is every partitioning scheme problematic?
 ­ because we don’t know anything about the underlying fault model, therefore it is
difficult to create revealing subdomains

5) Is requirements based testing a variant of partition based testing?
­  yes, because each requirement leads to a set of paths through the program, from
the set of paths, the input blocks can be computed

6) Is it a good idea to use requirements based testing?
­ no, because it is no defect model (if you consider it a variant of partition based
testing)
­ yes, because the requirements define the most important/ most used parts of the
code
­ problem: requirements change, they might be incomplete

­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­
Questions: Combinatorial based testing

Would you use / You are an CTO of pornhub.com would you use CB­T?
­ Yes, if you know there are problems between some Components!


­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­
Questions: Random based Testing

1) What are the Problems with random testing?
→ input is generated, expected outcome is unclear
→ implicit oracle: system does not crash

2) Should you do random testing?
­ Problem: even though random testing is effective in detecting failures, debugging is
extremely difficult
­ Pros: cheap (in generating test cases), no information about an underlying defect
model needed

Questions: Control Flow Based Testing

1) Can MC/DC find all faults?
→ No, not all possibilities are tested

2) Why make MC/DC coverage sense?
­ We see the influence of one literal
­ Programmers make often failures at boolean condition (AND | OR | NOR)



Partition based testing:
 ­ What was the ​
assumption ​ of Wuyeker and Jeng?
­ That the failure rate is a fixed value.
­ This usually does not hold, since a) not fix b) we don’t know in
advance


Questions: Statistical Testing

1) Does it make sense to use statistical testing?
→ depends on if you have usage data
→ doesn’t help for security testing (security scenarios such as shutdown happen
rarely)

Assignment  1:  ​ Discuss  the  approach  of  testing  based  on  usage  profiles   for  libraries.  What
strategy would you use to test libraries?
­ It  doesn’t  make  sense.  But  it  depends  on  the  scenario. How would you test java’s UI
library?  How  people  use  the  certain  elements  (i.e.  who  uses  buttons  for  what)
depends  on   the  context,  even  if  you  have  statistics.  When  you  know  the   context  –
you  know  what  and  how  people  are  going  to  use  you  can.  BUT  when  it  is  a  general
library  (i.e.  a  User  Interface)  it  doesn’t  make  sense, since you usually don’t know the
context they use the functions.
­ Suggestion:  Use  a  different  strategy  –  ​ but  which?!  ​
“​
As  the  developer  of  a  program
depending on the library you can use usage profiles.
­ DAFAQ? You tell me not to use it and then suggest to use it? ??? :O


Questions: Models

1) Do coverage based criteria for models make sense?
­ YES if you want to test the safety critical part of your System
 → Create a Model of it and test it!
­ It depends on whether or not the model is conform to some defect model

2) Would you use model based testing?
It depends on:
­ building a model helps the developers understand their systems
­ better communication between customer and developer
­ money/time for building a model
­ if you have a small important part of a system → create a model only for that part
­ Model can be adapted to new versions, problematic: for new functionality you need a
new model

3) Why do you need different levels of abstraction?
The more you can abstract away in the model, the higher is the cost saving.
The level of abstraction of the test model needs to be higher than that of the SUT. Because
otherwise validating the test model has as much effort as validating the whole system.
This works very vell, if you test a certain aspect of your system, e.g. Safety.

Difference in abstraction (Black Box and W Box) (From slides)
►Black box testing relies on the specification
►The box is abstraction by omission
►Black box allows abstracted inputs and expected outputs
►White box testing shows all the details


Questions: OO Testing

1) Would you test a program written in C similar as one in Java?
→ No
→ Many classes/objects are similar to state machines
→ Specific defect models for OO

2) How would you build the control states for a program?
→ CFG is the projection of code on the program counter

3) Does it make sense to represent an object as a state machine?
→ Depends
→ Stack: No, might not be the most suitable way
→ Network Controller: yes, very adequate
→ Traffic Light: yes


Questions: From failures to tests and faults

1)  Would you apply code reading?
→ Depends on time and money: Should combinated with other tests (not replaced)
→ Really effective if you have professional programmers.
→ Don’t use it to assessment of employees
→ Different methods find different faults AND find different faults as testing!
­ Review: informel Code reading of team members
­ Walkthrough: Code review as a kind of informal meeting
­ Checklist (Inspection): Meeting with define roles and activities

2) Would you use inspection?
→ depends on time, process, quality requirement
→ Tests can be repeated but code reading not

Questions: Fault models

1) What is a fault model?
→ A fault model is an abstract model of something that could go wrong

Answers for exercise 2:

A set/partition includes all possible values for all input parameters.
The three rules for creating a partition:
1) No empty set → no block is empty
2) unique values → No value occurs in two blocks
3) The sum of all blocks is the hole set

Assignment 2:
1. Explain the idea behind partition­based testing?
­ Dividing the input domain of a system into blocks, and then selecting random
test cases from each block.
2. What is limit testing and when have it a high portability to triggering failures?
­ testing programs at their limits, e.g. boundaries of loops, max/min inputs
­ The Fault model: a lot of faults occur at loop boundaries, indices and so on
3. How are coverage­based and partition­based testing related?
­ Partition­based testing includes coverage­based testing for instance we check
both path in a if­else­statement → The blocks made a way through the
Program

What exactly shows Coverage Criteria?
­ If you have just 80% coverage there is maybe Deadcode or a problem you don’t have
figure out jet.

Would you use as a CEO of PornHub.com with 20 Million buget Coverage Criteria?
­ DEPENDS!!!
­ No, because we have no clough clue if it’s better than RT! (Since Coverage
Criteria doesn’t partition the input space based on a defect model, according
to Jeng/Wuki you don’t know if it is the same, better or worse than random
testing.)
­ But if we have to meet norms and standards it’s good. / you have to do it.



Which Testing strategy to use?

Cause Effect Graphs
Use it when:
­ helpful in identifying all relevant situations
­ structure / reproducibility
­ also good for presentations / meetings since very visible
­ we don’t know about completeness

Coverage Criteria
Use it when:
­ Finding​  dead code
 ­ Intuitively: each line of code should be executed at least once. (e.g. as a
specification requirement ​ .)
­ Dual use:
­ A­posteriori (measure existing test suite)
­ A­priori (use as selection criterion) + as stopping criterion

Problematic when:
­ in most programming languages, ​
evaluation of code is different
­ Dependencies

Data Flow Testing
Use it when:
­ Interested in flow of data / dependencies ­ want to see the “scope” of each
variable / definition. (i.e. how far does the given definition go, what is messed
up by changing the value of the variable)

Latin square stuff:
Use it when:
­ You have a fault model that tells you that the fault is caused by combination of
2, 3 parameters which can have limited values (max 3­4 values)

Partition based testing
Use it when:
­ You can endure that certain partitions will have outstanding failure rate. (i.e.
you can concentrate failure causing tests in a certain block)

Statistical Testing:
Use it when:
­ Dumb commercial programs (Android games/apps) Boss tells you that he doesn’t
want the program crashing while commercial people use it. (i.e. the 20% of the
program that is used by 80% of the people should run flawless).
­ When severity is not crucial. (Nothing is going to happen if my POM app crashes.)
­ You have former ​ existing profiles​ . If not, you can still derive them from simulation,
expectancy, measurements but then it comes down to money whether it is worth it.

DON’T ​Use it when:​ :
­ When severity is critical: Nuclear reactor (Go with code­reading then)

Model based Testing
One model for both, test cases and code generation
­ generated from models, e.g. Matlab/Simulink
­ Use it when:
­ Code generators
­ Assumption on the environment
­ Performance
­ Exceptions

­ Cons​
:
­ no redundancy → no verification
­ BUT: not useful to generate code and test cases at the same time! For test
case generation you need a separate model! → no redundancy!
­ (so basically same as the first Con?!)

Two Models
­ One model for test cases, one for code
­ Cons
­ Expensive ​ → possible solution: split between OEM and Zulieferer
­ Also when there are changes in the requirements (​ Double​ expense to modify
both test and code model! → However if specification is solid (Automotive
industry etc. then it probably won’t occur.))
­ if there is a fault you need to find out which model was faulty
­ Pro:
­ Redundancy ​ → need to make sure the models are different
­ Different levels of abstraction possible

­ Use it when:
­ Specification is VERY exact. (i.e. car manufacturer(System model)
/suppliers(Test model )

Model for test only
­ Pro:
­ Redundancy
­ Con:
­ (Expensive) → ​ we don’t know if it’s cheaper
­ Code and model need to be kept in sync (interleaving) → ​
hard​
!
­ Model has to be tested itself
­ Specification doesn’t profit from model based testing.
­ Hard when the requirements are changing.


­ Use it when:
­ Conformance tests: OEM builds the model, suppliers must show adherence to
model / conform to the model
­ Scenario of our running chip card example

Model Extraction from Code
­ Pro​
:
­ May make sense if you extract the model manually
­ Cons​ :
­ While having automatic generation there is NO redundancy.


 ­ Use it when:
­ Ex­post development of test cases only
­ (exception/no exception possible ?)
­ (Also useful if there are no requirements documents ?)

Test case extraction
­ Copying the stack
­ When you don’t have external events, thus you simply press “start” on the
program and it runs autonomously, purely based on the code.
­ Event based
­ Use it when you have external events such as user interactions.
­ Shallow copy / deep copy
­ If you are really interested in the line / execution step where the program went
off the rails, then use deep copy.
­ In order to reproduce the ​ failure​
 only the shallow copy is okay (90%) of time.

Test case minimization
­ Delta debugging
­ Use it when the test case is relatively small. Since the model has the number
of characters in the exponent, it gets nasty when you have a long string.

Fault localization
­ Code Churn​  is probably the best to estimate the number of failures.
­ Hit spectra / Code Metrics ​ ­ very hard to chose the best method a­priori. Not really
useful.
­ Code Reading ​ ­ ​
usually the most efficient way to actually localize faults.
­ Especially used when you have a high severity program (NASA, Nuclear
reactor, and their friends)

Fault injection
­ Andrews’05 paper says there is a correlation between the kill rate of a test suite and
the failure detection
­ Pretschner however is on another opinion.

Concurrency testing strategies
­ Sleep
­ Logic based
­ Actual scheduler
­ I think rather focus on the actual scheduler or the logic based. Sleep is not
exact ­especially at low numbers ­ fast executions. (e.g. you say sleep(50)
and the program sleeps 150+ ms. )







FORMER EXAM QUESTIONS

­ Macht es Sinn, Path Coverage etc. zu benutzen um Test Cases zu generieren?

Answer 1:­> Nein, da man eventuell dann den falschen Parameter optimiert. Man kann
100% Coverage erreichen ohne alle Fehler zu finden.  Evtl. kommt man auch nie auf 100%
wegen Dead Code.

Answer2: ­> Depends ^.^ But normally not, since any coverage criteria is not based on a
fault model, thus the partitions (with regard to finding faults) are not going to be any better
than random testing. If you have the time and money you can do (but just for fun :­))

What is Mutation Testing? What is tested? Is it possible to make a syntactical change
and the output stays the same?

Mutation Testing is automatically inserting small syntactical faults, thus creating a lot of
mutant programs with k mutations. The test suite is assessed by measuring #killed
mutants/#non­equivalent mutants.

In reality, you cannot know which mutants are equivalent →  the value is useless

You can make a syntactical change, that will not reflect in the outcome: inserting the change
into dead code, the change has no effect on the code (it might be directly overwritten)


­ Welche Arten von Model Driven Testing gibt es?

Answer1: Symbolic Execution, Model Checking, Theorem Proving, Search Algorithms.

Answer2: Dunno. What does he refer by “MDT”? : Abstraction(Encapsulation / Omission), or
the 4 Models?

­ Wenn im Code eine Stelle geändert wird, welche Methode könnte man benutzen um
die Test Cases zu bestimmen, die davon betroffen sind?

Answer: Hit Spectra, Coverage

­ Ist Use Case Testing sinnvoll? (=operational profile stuff)

Answer 1: Ja, weil requirements based Testing immer sinnvoll ist.

­ Was ist ein Fault Model?

Answer:  ​
Hypothesis  for  the  reason   of  failure/fault.  Things  that  can  go  wrong,   and
.  A  fault  model  is  good,  when  the   ​
usually   go  wrong​ induced  failure  domains  largely
overlap  with  actual  failure  domains.  (“Intuitively  a  fault  model  is  the  understanding  of
“specific  things  that  can  go  wrong”  when  writing  a  program.  In  a  first  approximation,  we
define  fault  models  to  be  descriptions   of  the  differences  with  a  correct  programs  that
 contain  instances  of  fault  class K​
. … A fault model for class K therefore is a  description of
the  computation  of  Alphak  or  a  direct  description  of  the  failure  domains  induced  by  Alphak,
Fi(Alphak,s) for all s E S.

­ Welche Möglichkeiten gibt es die Anzahl der Test Cases für eine Funktion mit 3
Parametern zu reduzieren?

Answer: Combinatorial Testing? → Latin squares.

­ Wie kann man parallele Systeme testen? Was ist dabei schwierig? (=Concurrency)

Answer1: Alle Schedules/Wichtige Schedules. Probleme bei concurrency: deadlock, livelock,
atomicity violation, order violation. Schedule testen durch: Scheduler verwenden, ​
Sleep,
Ticks, Events Plus info:​
Transactional Memory (ca. 20­40% of these problems) can be fixed.
(“Findings V”)

­ Inheritance, Polymorphismus, Flattening (see slides)

What is the Coupling Hypothesis?

­          Small syntactical faults correlate with complex failures.

­          Test Cases that find small faults also find complex ones.

­ Was ist Big Bang Testing? Sollte man es benutzen?

Answer: Integration Testing, alle Komponenten auf einmal. Schlecht, da mann dann schwer
Fault Localization machen kann (besser wäre incremental oder combinatorial testing).

http://istqbexamcertification.com/what­is­big­bang­integration­testing/

­ Cyclomatische Komplexität

­> Code Metric, wenn sie hoch ist, dann ist das Programm sehr komplex und fehleranfällig.
“Cyclomatic complexity is a software metric (measurement), used to indicate the complexity
of a program. It is a quantitative measure of the number of linearly independent paths
through a program's source code. “


­ P­Uses/C­Uses
