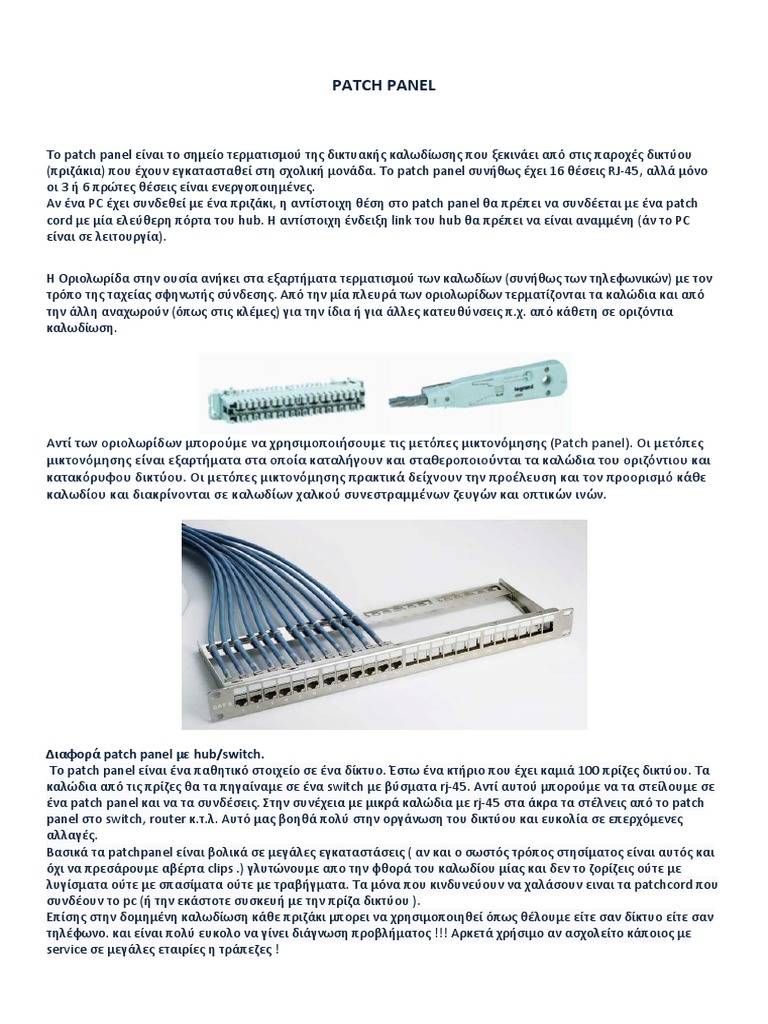

PATCH PANEL
To patch panel είναι το σημείο τερματισμού της δικτυακής καλωδίωσης που ξεκινάει από στις παροχές δικτύου
(πριζάκια) που έχουν εγκατασταθεί στη σχολική μονάδα. Το patch panel συνήθως έχει 16 θέσεις RJ-45, αλλά μόνο
οι 3 ή 6 πρώτες θέσεις είναι ενεργοποιημένες.
Αν ένα PC έχει συνδεθεί με ένα πριζάκι, η αντίστοιχη θέση στο patch panel θα πρέπει να συνδέεται με ένα patch
cord με μία ελεύθερη πόρτα του hub. Η αντίστοιχη ένδειξη link του hub θα πρέπει να είναι αναμμένη (άν το PC
είναι σε λειτουργία).
Η Οριολωρίδα στην ουσία ανήκει στα εξαρτήματα τερματισμού των καλωδίων (συνήθως των τηλεφωνικών) με τον
τρόπο της ταχείας σφηνωτής σύνδεσης. Από την μία πλευρά των οριολωρίδων τερματίζονται τα καλώδια και από
την άλλη αναχωρούν (όπως στις κλέμες) για την ίδια ή για άλλες κατευθύνσεις π.χ. από κάθετη σε οριζόντια
καλωδίωση.
Αντί των οριολωρίδων μπορούμε να χρησιμοποιήσουμε τις μετόπες μικτονόμησης (Patch panel). Οι μετόπες
μικτονόμησης είναι εξαρτήματα στα οποία καταλήγουν και σταθεροποιούνται τα καλώδια του οριζόντιου και
κατακόρυφου δικτύου. Οι μετόπες μικτονόμησης πρακτικά δείχνουν την προέλευση και τον προορισμό κάθε
καλωδίου και διακρίνονται σε καλωδίων χαλκού συνεστραμμένων ζευγών και οπτικών ινών.
Διαφορά patch panel με hub/switch.
Το patch panel είναι ένα παθητικό στοιχείο σε ένα δίκτυο. Έστω ένα κτήριο που έχει καμιά 100 πρίζες δικτύου. Τα
καλώδια από τις πρίζες θα τα πηγαίναμε σε ένα switch με βύσματα rj-45. Αντί αυτού μπορούμε να τα στείλουμε σε
ένα patch panel και να τα συνδέσεις. Στην συνέχεια με μικρά καλώδια με rj-45 στα άκρα τα στέλνεις από το patch
panel στο switch, router κ.τ.λ. Αυτό μας βοηθά πολύ στην οργάνωση του δικτύου και ευκολία σε επερχόμενες
αλλαγές.
Βασικά τα patchpanel είναι βολικά σε μεγάλες εγκαταστάσεις ( αν και ο σωστός τρόπος στησίματος είναι αυτός και
όχι να πρεσάρουμε αβέρτα clips .) γλυτώνουμε απο την φθορά του καλωδίου μίας και δεν το ζορίζεις ούτε με
λυγίσματα ούτε με σπασίματα ούτε με τραβήγματα. Τα μόνα που κινδυνεύουν να χαλάσουν ειναι τα patchcord που
συνδέουν το pc (ή την εκάστοτε συσκευή με την πρίζα δικτύου ).
Επίσης στην δομημένη καλωδίωση κάθε πριζάκι μπορει να χρησιμοποιηθεί όπως θέλουμε είτε σαν δίκτυο είτε σαν
τηλέφωνο. και είναι πολύ ευκολο να γίνει διάγνωση προβλήματος !!! Αρκετά χρήσιμο αν ασχολείτο κάποιος με
service σε μεγάλες εταιρίες η τράπεζες !
