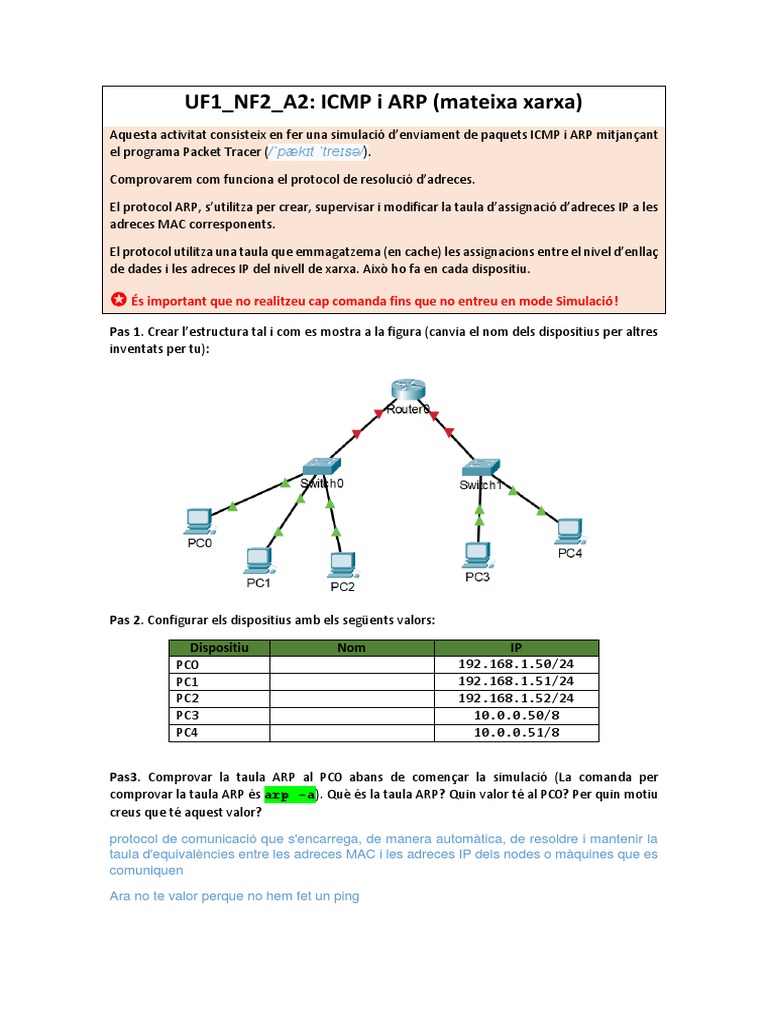

UF1_NF2_A2: ICMP i ARP (mateixa xarxa)

Aquesta activitat consisteix en fer una simulació d’enviament de paquets ICMP i ARP mitjançant
el programa Packet Tracer (/ˈpækɪt ˈtreɪsə/).

Comprovarem com funciona el protocol de resolució d’adreces.

El protocol ARP, s’utilitza per crear, supervisar i modificar la taula d’assignació d’adreces IP a les
adreces MAC corresponents.

El protocol utilitza una taula que emmagatzema (en cache) les assignacions entre el nivel d’enllaç
de dades i les adreces IP del nivell de xarxa. Això ho fa en cada dispositiu.

 És important que no realitzeu cap comanda fins que no entreu en mode Simulació!
Pas 1. Crear l’estructura tal i com es mostra a la figura (canvia el nom dels dispositius per altres
inventats per tu):

Pas 2. Configurar els dispositius amb els següents valors:

Dispositiu Nom IP
PC0 192.168.1.50/24
PC1 192.168.1.51/24
PC2 192.168.1.52/24
PC3 10.0.0.50/8
PC4 10.0.0.51/8

Pas3. Comprovar la taula ARP al PC0 abans de començar la simulació (La comanda per
comprovar la taula ARP és arp -a). Què és la taula ARP? Quin valor té al PC0? Per quin motiu
creus que té aquest valor?
protocol de comunicació que s'encarrega, de manera automàtica, de resoldre i mantenir la
taula d'equivalències entre les adreces MAC i les adreces IP dels nodes o màquines que es
comuniquen
Ara no te valor perque no hem fet un ping
Pas4. Comprovar la taula d’adreces MAC al switch0. (Per veure-la heu d’entrar a la pestanya CLI
del switch i posar la comanda show mac-address-table). Què és la taula d’adreces MAC.
Quins valors té aquesta taula al switch? Per quin motiu creus que té aquests valors?
es la tabla de direcciones de un switch en la que éste almacena a qué puerto debe enviarse
un paquete de datos.
No surt ningún valor perqué encara no hem executat un ping.

Pas5. Començar la simulació.

a. Executarem una comanda de tipus ICMP per comprovar l’accés a la xarxa (ping).
Feu-ho des del PC0 cap al PC2.

b. Començar la simulació amb “Capture Forward” (botó  o Alt+c). Fixeu-vos que es

creen dos paquets, de quin tipus són?

STP, ICPM

c. Quin és el paquet que primer comença a transmetre’s? Per quins ports retransmet
el switch aquest paquet? Per què creus que és així?

Comença por ICMP, no te port de transmissió ja que es una variant de TCP.

d. Fes clic al missatge que ha arribat al PC2. Fixa’t en la informació que hi ha a la capa
 e. Entra també a la pestanya Inbound PDU Details (aquest és el missatge que li arriba
al PC2 que és la petició ARP que li ha fet el PC0). Quina informació hi ha? Mira també
la de Outbound PDU Details (aquest és el missatge ARP de resposta del PC2 al PC0).
Completa la següent taula:

ARP Petició Resposta

MAC origen 0030.F22E.57D1 00D0.FFEE.C6B8
MAC destinació 00D0.FFEE.C6B8 0030.F22E.57D1
IP origen 192.168.1.50 192.168.1.52
IP destinació 192.168.2.52 192.168.1.50

Explica el que creus que està passant.

Mira les dades que hi ha a la capa 2 i intenta comprendre tots els valors segons el format
de trama que hem vist que té. Quins valors pots trobar i quins són?

Pas 6. Segueix la simulació fins que arribi la resposta ARP al PC0 fixant-te en com arriba el paquet.
Per quants ports ha retransmès el paquet el switch? Per què creus que ho ha fet així? Una vegada
ha arribat el paquet, tornar a comprovar la taula arp del PC2 i la taula d’adreces MAC del switch.
Quins valors tenen? Per què?

a. Si seguim amb la simulació, veurem que ara és el torn dels missatges de tipus ICMP.
Per què creus que no s’han transmès fins ara? Si mirem com es retransmet el paquet
cap al PC2, per quants ports els retransmet el switch?
per 3 ports

b. Torna a omplir la taula amb les dades del missatge ICMP quan aquest arriba al PC2:

ICMP Petició Resposta

MAC origen 00D0.FFEE.C6B8 0030.F22E.57D1
MAC destinació 0030.F22E.57D1 00D0.FFEE.C6B8
IP origen 192.168.2.52 192.168.1.50
IP destinació 192.168.1.50 192.168.2.52

c. Acaba la simulació i comprova tant les taules ARP del PC0, PC1 i PC2 i la taula d’adreces
MAC del switch. Explica per què tenen aquests valors. Hi ha dades del PC1? Per què? Què farem
perquè s’emmagatzemin aquestes dades tant a les taules ARP com a la taula d’adreces MAC del
switch? Fes-ho i fes la captura final d’aquestes taules.
