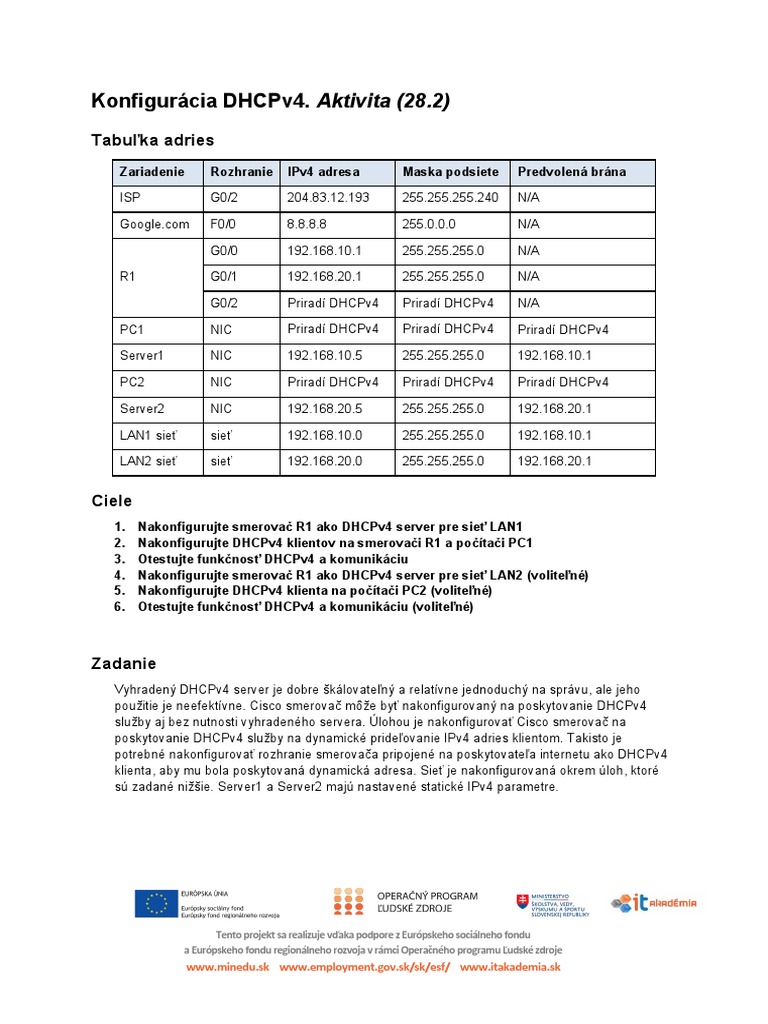

Konfigurácia DHCPv4. Aktivita (28.

2)
Tabuľka adries
Zariadenie Rozhranie IPv4 adresa Maska podsiete Predvolená brána

ISP G0/2 204.83.12.193 255.255.255.240 N/A

Google.com F0/0 8.8.8.8 255.0.0.0 N/A

G0/0 192.168.10.1 255.255.255.0 N/A

R1 G0/1 192.168.20.1 255.255.255.0 N/A

G0/2 Priradí DHCPv4 Priradí DHCPv4 N/A

PC1 NIC Priradí DHCPv4 Priradí DHCPv4 Priradí DHCPv4

Server1 NIC 192.168.10.5 255.255.255.0 192.168.10.1

PC2 NIC Priradí DHCPv4 Priradí DHCPv4 Priradí DHCPv4

Server2 NIC 192.168.20.5 255.255.255.0 192.168.20.1

LAN1 sieť sieť 192.168.10.0 255.255.255.0 192.168.10.1

LAN2 sieť sieť 192.168.20.0 255.255.255.0 192.168.20.1

Ciele
1. Nakonfigurujte smerovač R1 ako DHCPv4 server pre sieť LAN1
2. Nakonfigurujte DHCPv4 klientov na smerovači R1 a počítači PC1
3. Otestujte funkčnosť DHCPv4 a komunikáciu
4. Nakonfigurujte smerovač R1 ako DHCPv4 server pre sieť LAN2 (voliteľné)
5. Nakonfigurujte DHCPv4 klienta na počítači PC2 (voliteľné)
6. Otestujte funkčnosť DHCPv4 a komunikáciu (voliteľné)

Zadanie
Vyhradený DHCPv4 server je dobre škálovateľný a relatívne jednoduchý na správu, ale jeho
použitie je neefektívne. Cisco smerovač môže byť nakonfigurovaný na poskytovanie DHCPv4
služby aj bez nutnosti vyhradeného servera. Úlohou je nakonfigurovať Cisco smerovač na
poskytovanie DHCPv4 služby na dynamické prideľovanie IPv4 adries klientom. Takisto je
potrebné nakonfigurovať rozhranie smerovača pripojené na poskytovateľa internetu ako DHCPv4
klienta, aby mu bola poskytovaná dynamická adresa. Sieť je nakonfigurovaná okrem úloh, ktoré
sú zadané nižšie. Server1 a Server2 majú nastavené statické IPv4 parametre.

Tento projekt sa realizuje vďaka podpore z Európskeho sociálneho fondu

a Európskeho fondu regionálneho rozvoja v rámci Operačného programu Ľudské zdroje
www.minedu.sk www.employment.gov.sk/sk/esf/ www.itakademia.sk
Časť 1:  Nakonfigurujte smerovač R1 ako DHCP server pre sieť
LAN1
Krok 1:  Nastavte vyradené IPv4 adresy na smerovači R1 pre sieť LAN1
Prvých deväť IPv4 adries v LAN1 sa bude používať pre statické prideľovanie, preto je ich potrebné
vyradiť z prenajímania:

R1(config)# ip dhcp excluded-address 192.168.10.1 192.168.10.9

Krok 2:   Vytvorte DHCPv4 súbor IPv4 adries na smerovači R1 pre sieť LAN1 a zadajte
doňho sieťovú adresu, masku podsiete a predvolenú bránu pre prenajímanie
IPv4 adries
R1(config)# ip dhcp pool LAN1_POOL
R1(dhcp-config)# network 192.168.10.0 255.255.255.0
R1(dhcp-config)# default-router 192.168.10.1

Časť 2:   Nakonfigurujte DHCPv4 klientov na smerovači R1 a počítači

PC1
Krok 1:  Nakonfigurujte rozhranie G0/2 na smerovači R1 ako DHCPv4 klient a rozhranie
zapnite
R1(config)# interface g0/2
R1(config-if)# ip address dhcp
R1(config-if)# no shutdown

Krok 2: Nakonfigurujte DHCPv4 klienta na počítači PC1

Klepnite myšom na počítač PC1, zvoľte kartu Desktop, vyberte ikonu IP Configuration a v časti IP
Configuration vyberte voľbu DHCP. Po krátkom časovom úseku by sa mali objaviť prenajaté IPv4
parametre.

Tento projekt sa realizuje vďaka podpore z Európskeho sociálneho fondu

a Európskeho fondu regionálneho rozvoja v rámci Operačného programu Ľudské zdroje
www.minedu.sk www.employment.gov.sk/sk/esf/ www.itakademia.sk
Časť 3: Otestujte funkčnosť DHCPv4 a komunikáciu
Krok 1:     Skontrolujte prenajatú IPv4 adresu DHCPv4 servera na smerovači R1

Na smerovači R1 zadajte príkaz:

R1# show ip dhcp binding

Zapíšte si prenajatú IPv4 adresu a Client-ID/Hardware address alebo ponechajte otvorené okno na
kontrolu zhody z informáciami na počítači PC1.

Krok 2:     Skontrolujte prenajatú IPv4 adresu DHCPv4 klienta na počítači PC1

Na počítači PC1 otvorte príkazový riadok a zadajte doňho príkaz:

C:\> ipconfig /all

Ktoré informácie boli prenajaté od DHCPv4 servera? Ktorá informácia v nastavení IPv4 konfigurácie
chýba? Skontrolujte zhodu zistených informácií v tomto a v predchádzajúcom kroku. (Prenajatá IPv4
adresa by mala byť: 192.168.10.10)

Krok 3:     Skontrolujte prenajatú IPv4 adresu DHCPv4 klienta na smerovači R1

Na smerovači R1 zadajte príkaz:

R1# show ip interface brief

Riadok výpisu pre rozhranie G0/2, ktoré je nastavené ako DHCPv4 klient by mal vyzerať nasledovne:

GigabitEthernet0/2 204.83.12.194 YES DHCP up up

Krok 4:     Skontrolujte komunikáciu medzi zariadeniami

Pomocou príkazov ping na IPv4 adresy zariadení skontrolujte komunikáciu. Úspešná komunikácia by
mala byť medzi zariadeniami: PC1, Server1, Server2, R1, ISP, Google.com

Tento projekt sa realizuje vďaka podpore z Európskeho sociálneho fondu

a Európskeho fondu regionálneho rozvoja v rámci Operačného programu Ľudské zdroje
www.minedu.sk www.employment.gov.sk/sk/esf/ www.itakademia.sk
Časť 4 (voliteľná):  Nakonfigurujte smerovač R1 ako DHCP server
pre sieť LAN2
Krok 1:  Upravte celý postup uvedený v Časti 1 tak, aby smerovač R1 slúžil ako
DHCPv4 server pre sieť LAN2

Časť 5 (voliteľná):  Nakonfigurujte DHCPv4 klienta na počítači PC2

Krok 1: Nakonfigurujte DHCPv4 klienta na počítači PC2

Klepnite myšom na počítač PC2, zvoľte kartu Desktop, vyberte ikonu IP Configuration a v časti IP
Configuration vyberte voľbu DHCP. Po krátkom časovom úseku by sa mali objaviť prenajaté IPv4
parametre.

Časť 6 (voliteľná): Otestujte funkčnosť DHCPv4 a komunikáciu

Postupujte obdobne ako v Časti 3, pričom kontrolujeme konfiguráciu DHCPv4 servera na smerovači
R1 a DHCPv4 klienta na počítači PC2 a komunikáciu s počítačom PC2. (Prenajatá adresa pre počítač
PC2 by mala byť 192.168.20.10)
