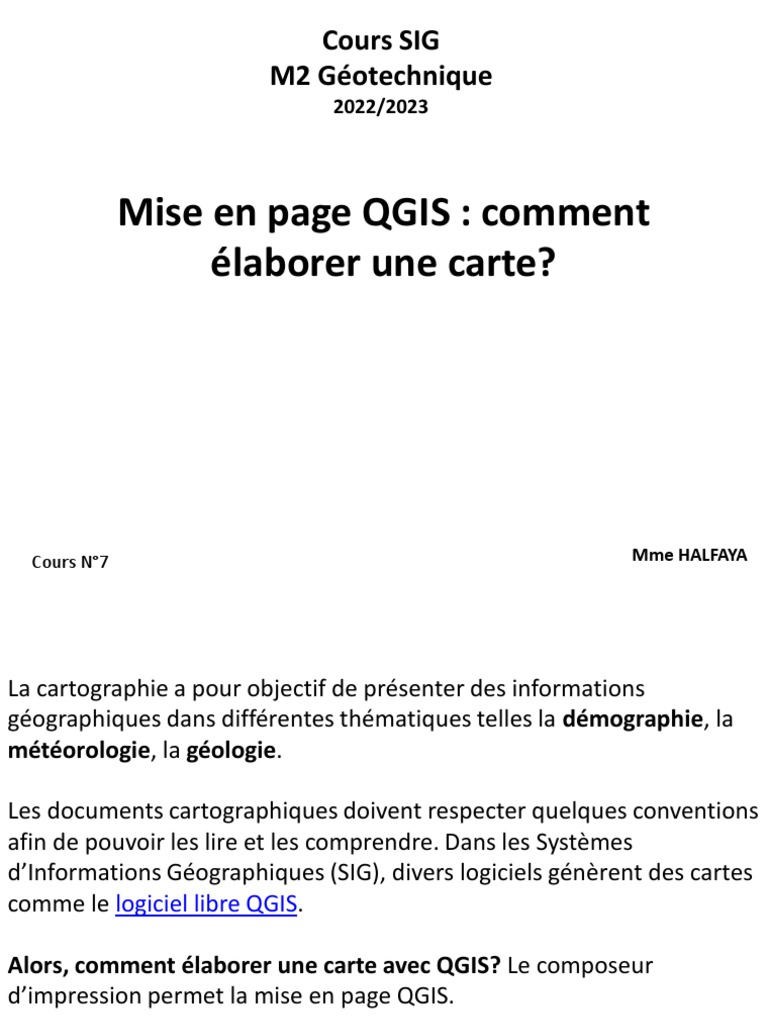

Cours SIG

M2 Géotechnique
2022/2023

Mise en page QGIS : comment

élaborer une carte?

Cours N°7 Mme HALFAYA

La cartographie a pour objectif de présenter des informations
géographiques dans différentes thématiques telles la démographie, la
météorologie, la géologie.

Les documents cartographiques doivent respecter quelques conventions

afin de pouvoir les lire et les comprendre. Dans les Systèmes
d’Informations Géographiques (SIG), divers logiciels génèrent des cartes
comme le logiciel libre QGIS.

Alors, comment élaborer une carte avec QGIS? Le composeur

d’impression permet la mise en page QGIS.
•Les principes de l’élaboration d’une cartographie
•La mise en page QGIS détallée ( étape par étape)

I. L’élaboration d’une cartographie : principes et sémiologie

II. La mise en page QGIS étape par étape
II.1. Ajout de la carte sur le composeur d’impression QGIS
II.2. Ajout du titre
II.3. Comment faire une légende sur QGIS ?
II.4. Mise en page QGIS : Ajout de l’orientation
II.5. Composeur d’impression QGIS : ajout de l’échelle
II.6. Ajout de la source sur la mise en page QGIS
I. L’élaboration d’une cartographie : principes et sémiologie
Différents éléments composent une carte:
Titre,
Orientation
Légende
Échelle
Source

On définit chacun de ces éléments ci-après :

Le titre : précis et concis, il doit indiquer l’interprétation de la carte.
L’orientation : une flèche qui indique le Nord doit être visible. Par
convention, le haut du document cartographique représente le
Nord, mais selon les données, il peut être préférable de changer
l’orientation.
La légende : tous les figurés présents sur la carte doivent être
indiqués, sauf le maillage évident (exemple : le contour des
communes).
L’échelle : permet d’avoir un ordre de grandeur. Elle peut être
numérique ou graphique, mais l’échelle graphique est à privilégier
car elle permet d’avoir une meilleure représentation visuelle.
La source : renseigne le service, la date et l’origine des données.

D’autres éléments sont envisageables sur la carte. On peut

notamment citer le nom de la projection utilisée, le producteur de
la carte, ou encore la date de réalisation.
II. La mise en page QGIS étape par étape
Dans QGIS, il suffit d’aller dans le menu « Projet », puis « Nouvelle
mise en page ». Et, on renseigne le titre de la mise en page.
La fenêtre du composeur d’impression s’ouvre. Dans un premier
temps, il est possible de vérifier les propriétés avec un clic droit sur
la page. Ainsi, on choisit :
la taille et le format de la mise en page QGIS (A4 par exemple);
de modifier l’orientation de la page (par exemple portrait) qui
générera en quelque sorte la rotation de la mise en page QGIS;
d’ajouter un arrière-plan au document.
Composeur
d’impression
II.1. Ajout de la carte sur le composeur d’impression QGIS
On ajoute la carte en cliquant sur le bouton « ajouter carte », puis en
faisant un cliquer-glisser sur notre feuille.
Le canevas de la carte sur QGIS apparaît alors sur la mise en page
On remarque que sur la fenêtre de droite, les propriétés de
l’objet sont visibles. C’est ici que l’on peut modifier l’échelle,
ainsi que la rotation de la carte. Il est préférable d’arrondir
l’échelle. Le bouton « Déplacer le contenu de l’objet » situé à
gauche de l’écran autorise le déplacement de la carte dans la
mise en page

Modifier les propriétés de

l’objet
Déplacer la mise en page
Zoom
Sélectionner /Déplacer un objet
Déplacer le contenu de l’objet
Editer les nœuds de l’objet
Ajouter une carte 3D
Ajouter une carte
Ajouter image
Ajouter Etiquette = Ajout titre de la carte
Ajouter Légende
Ajouter barre d’Echelle
Ajouter Flèche du Nord
Ajouter forme
Ajouter symbole
Ajouter flèche
Ajouter forme avec des nœuds
Ajouter HTML
Ajouter table attributaire
Ajouter table fixe
II.3. Comment faire une légende sur QGIS ?
Afin d’ajouter la légende, c’est le même principe. Le bouton Se
situe à gauche.

II.4. Mise en page QGIS : Ajout de l’orientation

Créer une flèche orientée vers le Nord, sélectionner le bouton
« Ajouter Flèche Nord », et non le bouton « Ajouter Flèche ».

Via le contrôle « Ajouter Flèche Nord », des formes SVG sont

proposées. Il suffit donc de sélectionner l’objet souhaité. Puis, on
coche la case « Synchroniser avec la carte ».
II.5. Composeur d’impression QGIS : ajout de l’échelle
Pour ajouter l’échelle, il faut appuyer sur le bouton « Ajouter Barre
d’échelle ».
Puis, comme pour les autres éléments du composeur d’impression,
les paramètres de l’échelle sont modifiables dans les propriétés de
l’objet à droite de la fenêtre.

II.6. Ajout de la source sur la mise en page QGIS

Pour ajouter la source de la carte, il suffit de sélectionner le contrôle
du Texte « Ajouter Étiquette » vu précédemment. Puis, on saisit la
source des données sur la carte.
Exemple: les données proviennent de l’INSEE.
En conclusion

Par son composeur d’impression, la mise en page sur QGIS permet de

générer tous les éléments indispensables à la réalisation d’une
cartographie. Mais comment imprimer une carte sur QGIS ? Il est
possible d’exporter le résultat de la mise en page QGIS en différents
formats PDF ou SVG par exemple.

Le logiciel libre Inkscape est utilisé pour travailler le graphisme de la

carte finale (déplacer les étiquettes, arrondir les textes, etc.).

Enfin, on enregistre le template / modèle de la mise en page

QGIS pour sa réutilisation ultérieure.
