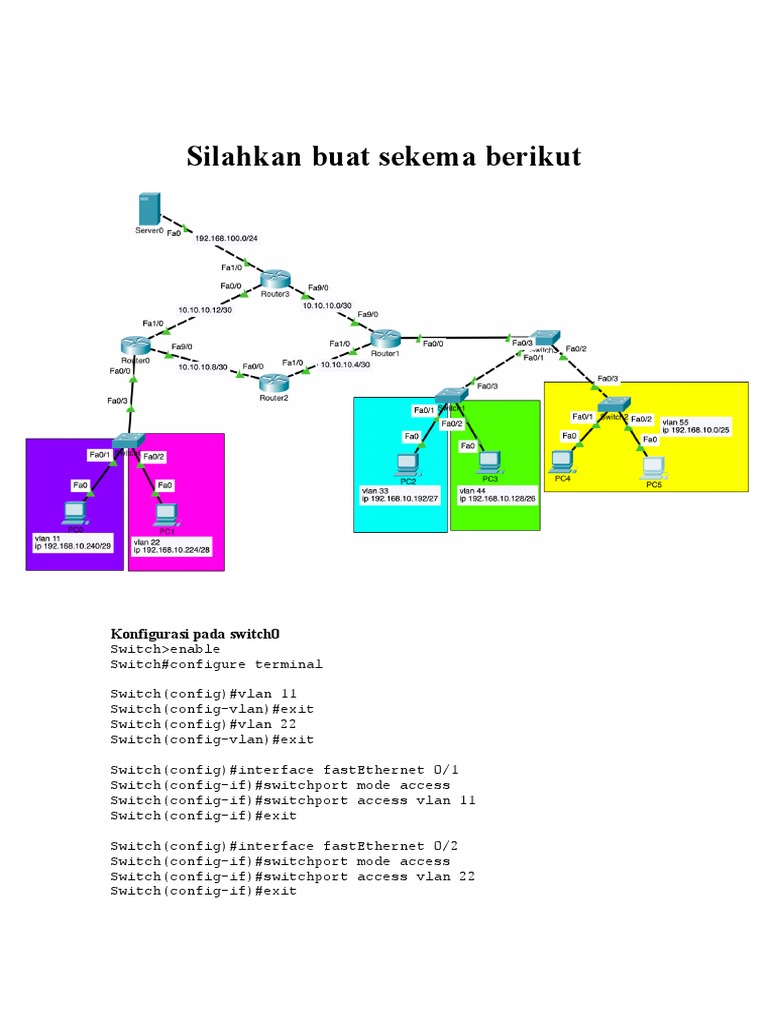

Silahkan buat sekema berikut

Konfigurasi pada switch0

Switch>enable
Switch#configure terminal

Switch(config)#vlan 11
Switch(config-vlan)#exit
Switch(config)#vlan 22
Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 11
Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 22
Switch(config-if)#exit
Switch(config)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

Konfigurasi pada switch1

Switch>enable
Switch#configure terminal

Switch(config)#vlan 33
Switch(config-vlan)#exit
Switch(config)#vlan
Switch(config)#vlan 44
Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 33
Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 44
Switch(config-if)#exit

Switch(config)#interface fastEthernet 0/3

Switch(config-if)#switchport mode trunk
Switch(config-if)#exit

Konfigurasi pada switch3

Switch>enable
Switch#configure terminal

Switch(config)#vlan 55
Switch(config-vlan)#exit
Switch(config)#vlan 44
Switch(config-vlan)#exit
Switch(config)#vlan 33
Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 55
Switch(config-if)#exit
Switch(config)#
Switch(config)#interface fastEthernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#interface fastEthernet 0/3
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Konfigurasi router0
Router>enable
Router#configure terminal

Router(config)#interface fastEthernet 1/0

Router(config-if)#ip address 10.10.10.13 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 9/0
Router(config-if)#ip address 10.10.10.9 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#interface fastEthernet 0/0.11

Router(config-subif)#encapsulation dot1Q 11
Router(config-subif)#ip address 192.168.10.241 255.255.255.248
Router(config-subif)#ip helper-address 192.168.100.2
Router(config-subif)#exit
Router(config)#interface fastEthernet 0/0.22
Router(config-subif)#encapsulation dot1Q 22
Router(config-subif)#ip address 192.168.10.225 255.255.255.240
Router(config-subif)#ip helper-address 192.168.100.2
Router(config-subif)#exit

Router(config)#interface fastEthernet 0/0

Router(config-if)#no shutdown
Router(config-subif)#exit

Router(config)#router rip
Router(config-router)#network 192.168.10.240
Router(config-router)#network 192.168.10.224
Router(config-router)#network 10.10.10.12
Router(config-router)#network 10.10.10.8
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#exit

Konfigurasi router1
Router>enable
Router#configure terminal

Router(config)#interface fastEthernet 9/0

Router(config-if)#ip address 10.10.10.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 1/0
Router(config-if)#ip address 10.10.10.5 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/0.55
Router(config-subif)#encapsulation dot1Q 55
Router(config-subif)#ip address 192.168.10.1 255.255.255.128
Router(config-subif)#ip helper-address 192.168.100.2
Router(config-subif)#exit
Router(config)#interface FastEthernet0/0.44
Router(config-subif)#encapsulation dot1Q 44
Router(config-subif)#ip address 192.168.10.129 255.255.255.192
Router(config-subif)#ip helper-address 192.168.100.2
Router(config-subif)#exit
Router(config)#interface FastEthernet0/0.33
Router(config-subif)#encapsulation dot1Q 33
Router(config-subif)#ip address 192.168.10.193 255.255.255.224
Router(config-subif)#ip helper-address 192.168.100.2
Router(config-subif)#exit

Router(config)#interface fastEthernet 0/0

Router(config-if)#no shutdown
Router(config-subif)#exit

Router(config)#router rip
Router(config-router)#network 192.168.10.0
Router(config-router)#network 192.168.10.128
Router(config-router)#network 192.168.10.192
Router(config-router)#network 10.10.10.0
Router(config-router)#network 10.10.10.4
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#exit

Konfigurasi router2
Router>enable
Router#configure terminal

Router(config)#interface fastEthernet 0/0

Router(config-if)#ip address 10.10.10.10 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 1/0
Router(config-if)#ip address 10.10.10.6 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#router rip
Router(config-router)#network 10.10.10.8
Router(config-router)#network 10.10.10.4
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#exit
Konfigurasi router3
Router>enable
Router#configure terminal

Router(config)#interface fastEthernet 1/0

Router(config-if)#ip address 192.168.100.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 10.10.10.14 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastEthernet 9/0
Router(config-if)#ip address 10.10.10.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#router rip
Router(config-router)#network 10.10.10.0
Router(config-router)#network 10.10.10.12
Router(config-router)#network 192.168.100.0
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#exi

Konfigurasi server0
