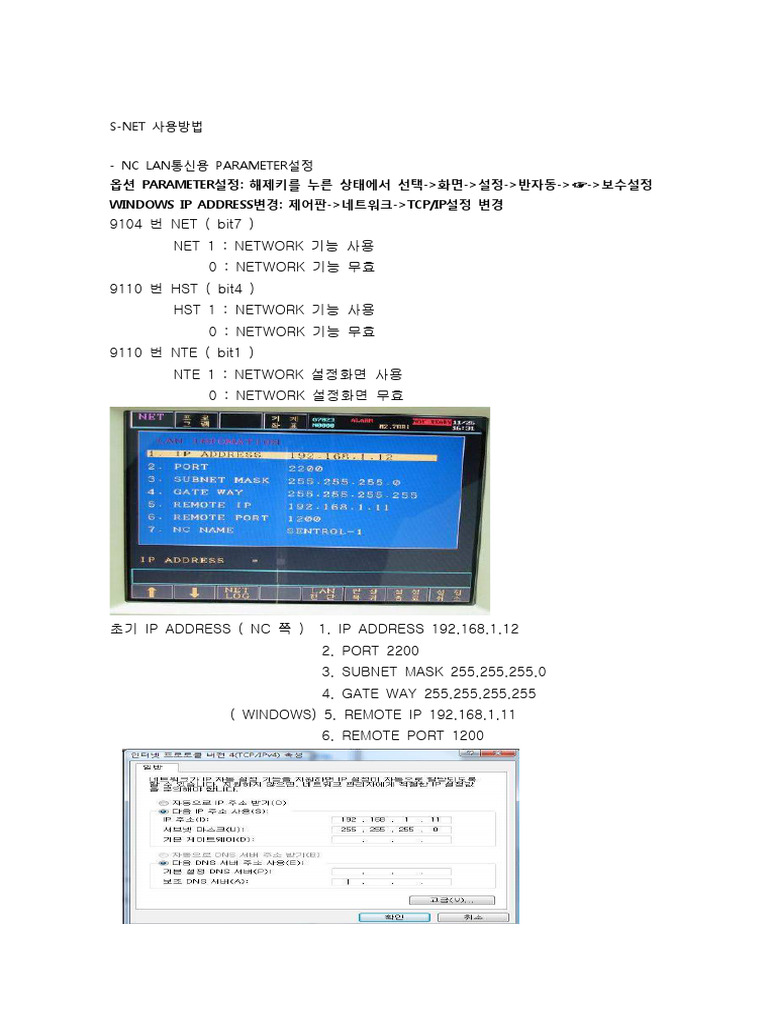

S-NET 사용방법

- NC LAN통신용 PARAMETER설정
옵션 PARAMETER설정: 해제키를 누른 상태에서 선택->화면->설정->반자동->·☞->보수설정
WINDOWS IP ADDRESS변경: 제어판->네트워크->TCP/IP설정 변경
9104 번 NET ( bit7 )
NET 1 : NETWORK 기능 사용
0 : NETWORK 기능 무효
9110 번 HST ( bit4 )
HST 1 : NETWORK 기능 사용
0 : NETWORK 기능 무효
9110 번 NTE ( bit1 )
NTE 1 : NETWORK 설정화면 사용
0 : NETWORK 설정화면 무효

초기 IP ADDRESS ( NC 쪽 ) 1. IP ADDRESS 192.168.1.12

2. PORT 2200
3. SUBNET MASK 255.255.255.0
4. GATE WAY 255.255.255.255
( WINDOWS) 5. REMOTE IP 192.168.1.11
6. REMOTE PORT 1200
- SENTROL-NET특징

LAN 기능을 가진 모든 SENTROL 제품과 PC사이에서 파일전송을 가능하게 함으로써 가공

프로그램등의 공유를 쉽게 할수 있게 한다.
RS232C를 이용한 파일전송보다 빠른 속도로 파일을 NC로 보낼 수 있다.
특히 CAD/CAM으로 만든 긴 가공프로그램을 NC로 보낼 때에 도움이 된다.

- INSTALL방법과 기동방법

SNET.EXE, CMMANAGE.EXE, PNCAPI.DLL을 같은 DIRECTORY에 복사한다.

SNET.EXE를 더블클릭 하면 S-NET이 기동된다.
(NC와 같은 IP대역폭을 설정해야한다.)

- 사용방법

다음과 같은 순서로 사용한다.

(1) SNET를 기동한다.

SNET.EXE를 실행하면 다음과 같은 화면이 나타난다.

(2) PC쪽 디렉토리를 설정한다.

PC쪽 파일일람표에서 [ ]로 싸인 것이 디렉토리를 표시한다.
 디렉토리를 더블클릭하면 그 디랙토리를 이동한다.
[ . ]는 현재 디렉토리를 표시하고 [ .. ]는 상위 디렉토리를 표시한다.
(3) NETWORK상 연결되어 있는 NC를 찾는다.
[CONNECT]를 클릭하면 NETWORK상에 있는 NC의 일람표가 나타난다.
메뉴에서 FILE -> CONNECT를 선택해도 NC의 일람표가 표시된다.

(4) NC를 하나 선택하여 연결한다.

일람표에서 NC의 이름을 선택해서 OK버튼을 누르면 다음과 같이 연결된 NC의 파일일
람이 표시된다.
(5) NC안에 있는 파일이나 PC안에 있는 파일을 선택
파일이름을 클릭하면 선택할 수 있다.
CTRL키 또한 SHIFT키를 누르면서 클릭하면 파일을 하나이상 선택할 수 있다.
[ALL SEL]버튼을 누르면 모든 파일이 선택된다.

(6) 파일전송, 삭제, 이름변경

[>>>>CNC]버튼으로 PC로부터 NC로 보낼 수 있고 [PC<<<<]버튼으로 NC로부터 PC로
보낼 수 있다.
파일전송이 시작하면 이 버튼은 [CANCEL]버튼으로 변하므로 이것을 클릭하면 전송을 중
단할 수 있다.

[DELETE]단추로 삭제하고[RENAME]단추로 이름을 변경할 수 있다.

[RENAME]단추를 누르면 다음과 같이 새 번호입력을 요구하므로 번호입력 후 RETURN키를
누른다. 이름변경을 취소할 때에는 ESC키를 누른다.
(7) S-NET 종료
[FILE] -> [EXIT]를 클릭 하거나 클릭하면 종료한다.

- 기타 설정 및 기능

(1) 설정
[FILE] -> [SETTING]를 클릭하면 다음과 같이 설정화면이 나타난다.

CN0 ~ CN7 은 NC 파라미터 8100번에 대응한다.

MAX CONNECTION, RESPONSE DELAY는 NC파라미터 8110, 8111번에 대응한다.
[NET COMMAND], [DIR COMMAND], [FILE COMMAND]는 NC파라미터 8120 ~ 8128
번에 대응한다.
[LAN]의 NAME은 NETWORK 상에서의 이름을 지정한 것이고 IP는 PC의 IP주소 MASK
는 PC의 SUBNET MASK다.
[FILE FILTER]는 파일일람표에 표시될 파일의 종류를 지정하는 것이다.
[PROGRAM], [DATA], [ALL FILES]를 선택할 수 있다.
(2) 파일 편집
PC쪽 파일은 편집할 수 있다.(NC쪽 파일은 못함).
파일을 하나 선택하고 오른쪽 MOUSE 단추를 클릭해서 [EDIT]를 선택하면 다음과 같은
화면이 나타난다.
파일을 수정하고 [SAVE]단추를 누르면 변경한 내용을 저장할 수 있다.

(3) NETWORK ERROR 및 상태표시

[VIEW] -> [NET ERROR]를 선택하면 다음과 같은 ERROR 정보표시화면이 나타난다.

[VIEW] -> [NET STATUS]를 선택하면 다음과 같은 상태정보표시화면이 나타난다.

NC의 응답시간 등을 알 수 있다.
(4) 이름을 변경해서 NC로 전송
CAM로 만든 가공프로그램의 이름이 SENTROL의 표준이름(o1234등)이 아닌 경우 먼저
파일이름을 표준이름으로 바꿔서 NC로 보내야 된다.
이 작업을 한번에 수행하는 기능이 [SEND AS PROGRAM]기능이다.
이 기능을 사용하면 표준이름이 아닌 파일을 표준이름을 가진 파일처럼 NC로 보낼 수
있다.
먼저 [FILE FILTER]를 [ALL FILES]로 한다.
CAM로 만든 파일을 하나 선택한다.
MOUSE 오른쪽단추를 눌러서 [SEND AS PROG]를 선택한다.
NC로 보낼 때의 프로그램번호를 입력한다. 이 번호는 NC에도 PC에도 없는 것을 지정해
야 한다.
RETURN키를 누르면 전송이 시작된다.

- 기타
(1) 파일일람표시와 파일 송수신 기능은 NC가 RESET상태에 있을 때에만 가능하다.
NC가 RESET상태외 일때에 NC와 연결하려고 하면 실패한다.
ALARM MASSAGE "10" 이 나타난다.

(2) 파일일람표시와 파일 송수신 기능은 NC와 PC의 NETWORK ID가 같은 경우에만 가능

하다. 서로의 NETWORK ID가 일치하지 않으면 실패한다.
ALARM MASSAGE "10"이 나타난다.
NETWORK ID란 IP ADDRESS와 SUBNET MASK를 2 진수 AND 연산해서 만든다.
예) 192.168.1.128 = 11000000. 10101000. 00000001. 10000000
255.255.255.0 = 11111111. 11111111. 11111111. 0
(192.168.1.128) & (255.255.255.0) = 11000000. 10101000. 00000001. 0
= 192.168.1.0 (NETWORK ID)

(3) PC는 IP ADDRESS를 두 개 이상 가질 수 있다. 그런 경우 어느 IP를 사용하는지에 따라

서 통신이 성공할 수도 있고 실패할 수도 있다. PC가 복수 IP를 갖고 있을 때에는 아래
와 같이 설정화면에서 어떤 IP를 사용하는지 선택할 수 있다.

(4) PC에 FIREWALL가 설정되어 있으면 통신이 실패할 수 있다.

UDP PORT 11201번을 통과할 수 있게 해야 한다.
