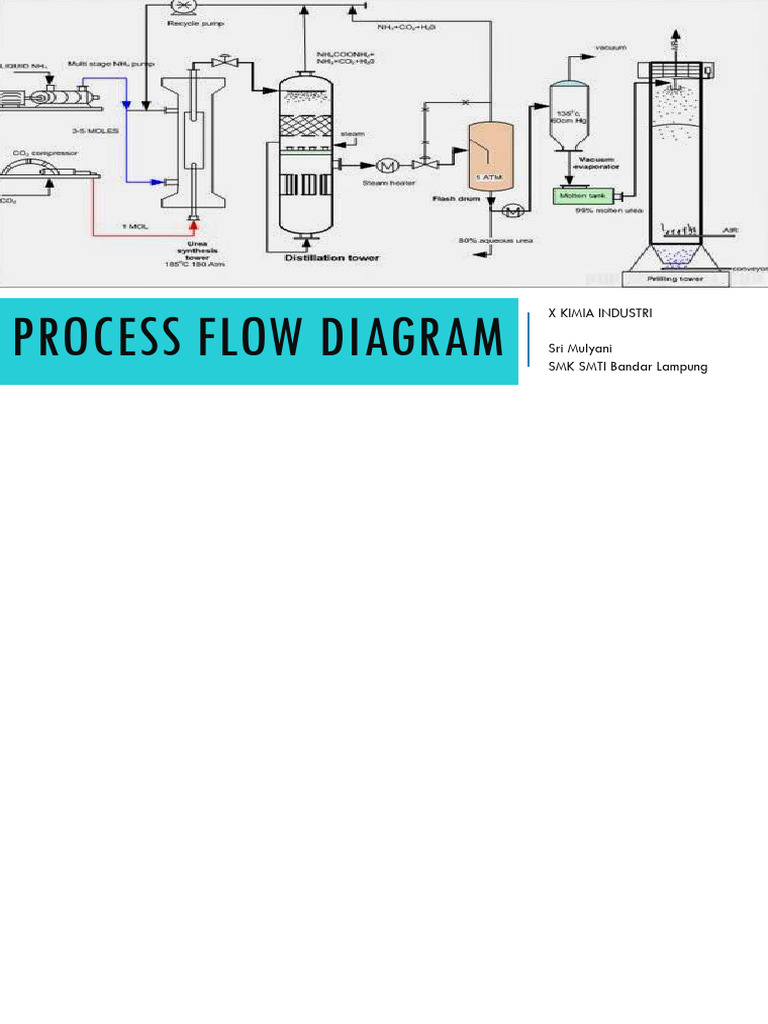

X KIMIA INDUSTRI
PROCESS FLOW DIAGRAM Sri Mulyani
SMK SMTI Bandar Lampung
DEFINISI
Diagram alir proses ( PFD ) adalah diagram yang
umum digunakan dalam teknik kimia dan proses untuk
menunjukkan aliran umum proses dan peralatan
pabrik.
PFD menampilkan hubungan antara
peralatan utama fasilitas pabrik dan tidak
menunjukkan detail kecil seperti detail perpipaan dan
penunjukan.
PFD secara skematis menggambarkan konversi bahan
baku sampai produk jadi tanpa memperhatikan
rincian bagaimana konversi tersebut terjadi.
Develop PID
FUNGSI PFD
Menggambarkan proses produksi agar mudah
dipahami dan dilihat berdasar urutan langkah
prosesnya.
Menyederhanakan kerumitan permasalahan
dalam bidang keteknikan menjadi bentuk
gambar yang lebih sederhana
Mendokumentasikan standar proses sebagai
pedoman dalam menjalankan proses produksi,
quality control, training kepada pegawai baru.
Melakukan analisis proses produksi untuk
peningkatan atau perbaikan proses yang
berkesinambungan
.
PFD INCLUDE:
Peralatan proses utama, nomor peralatan, nama
tugas peralatan dan spesifikasi utama
Rangkaian pipa utama, yaitu semua arus yang
digunakan dalam menghitung neraca bahan
Neraca massa/bahan
Kondisi operasi (temperatur, tekanan, laju alir, dan
sebagainya)
Rangkaian kendali dan instrument utama,
Keterkaitan dengan sistem lain
Aliran bypass dan resirkulasi utama (daur ulang)
PFD NOT INCLUDE:
Klasifikasi perpipaan atau nomor jalur pipa
Detail instrumentasi
Aliran bypass tambahan
Peralatan tambahan (instrumentation)
Kontroller (control aliran, level)
Katup isolasi dan penutup
PID
Maintenance, pembuangan
Relief, safety valve, flange
Gambar 1. DME synthesis process (methanol dehydration)
