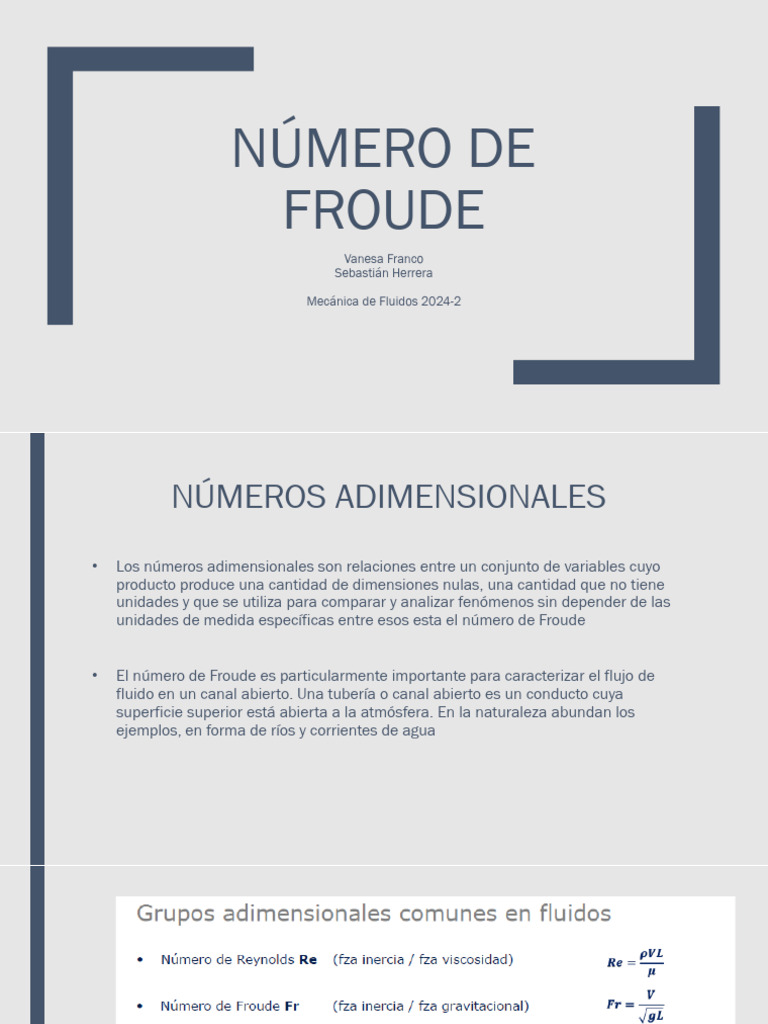

NÚMERO DE
FROUDE
Vanesa Franco
Sebastián Herrera
Mecánica de Fluidos 2024-2
NÚMEROS ADIMENSIONALES
• Los números adimensionales son relaciones entre un conjunto de variables cuyo
producto produce una cantidad de dimensiones nulas, una cantidad que no tiene
unidades y que se utiliza para comparar y analizar fenómenos sin depender de las
unidades de medida específicas entre esos esta el número de Froude
• El número de Froude es particularmente importante para caracterizar el flujo de
fluido en un canal abierto. Una tubería o canal abierto es un conducto cuya
superficie superior está abierta a la atmósfera. En la naturaleza abundan los
ejemplos, en forma de ríos y corrientes de agua
Número de Froude [Fr]
Este número relaciona las fuerzas de inercia con
las de gravedad y es muy utilizado en flujos
donde las perturbaciones gravitatorias son
importantes
Por ejemplo en flujos a superficie libre. Clasifica
los flujos en subcríticos (Fr < 1), críticos (Fr = 1) y
supercríticos (Fr > 1)
𝑣 𝑣
𝐹𝑟 =
𝑔𝐿
= 𝐹𝑟 =
𝐶0 𝐴
𝐿=
𝑇
Donde Donde:
L: Longitud característica (Prof. Flujo) A: área de sección transversal neta
V: Velocidad media del flujo T: es el ancho de la superficie libre
g: Aceleración de la gravedad. del fluido, la que está expuesta a la
C0: Velocidad de onda ( 𝑔𝑦 ) atmósfera
Yc : Profundidad crítica
Regímenes del Flujo
❖ Subcrítico (Fr < 1):
El flujo es tranquilo y las ondas superficiales pueden propagarse en la
dirección del flujo.
F. Inerciales < F. gravitacionales
❖ Crítico (Fr = 1):
La velocidad del flujo es igual a la velocidad de las ondas superficiales.
F. Inercia = F. gravitacionales
❖ Supercrítico (Fr > 1):
La velocidad del flujo es mayor que la velocidad de las ondas
superficiales. Las ondas no se propagan contra el flujo.
F. Inerciales > F. gravitacionales
EJEMPLO:
Supongamos que tienes un canal rectangular con una profundidad L de 2 m, y quieres
analizar el flujo del agua en el canal. La velocidad del agua en el canal es de 3 m/s.
Queremos calcular el número de Froude para determinar el régimen del flujo
Datos
■ Velocidad del flujo (v): 3 m/s
■ Profundidad Hidráulica (L): 2 m
■ Aceleración debida a la gravedad (g): 9.81 m/s²
Cálculo del Número de Froude:
𝑉 3
Fr = = ≈ 0.68
𝑔𝐿 9.81 𝑋 2
EJEMPLO:
Un río de 4 m de ancho y 1 m de profundidad tiene un caudal de 3 m3/s. Determinar si
el flujo es subcrítico o supercrítico
Datos
■ Área: 4m x 1m
■ Caudal Q: 3m3/s
■ Aceleración debida a la gravedad (g): 9.81 m/s²
Cálculo de la Velocidad: Puesto que Fr es
Cálculo del Número de Froude: menor que 1
Q
Q =AV → V = 𝑉 0.75
A Fr = = ≈ 0.24 El flujo tiene un
𝑔𝐿 9.81 𝑋 1
comportamiento
3𝑚3ൗ𝑆 subcrítico, esto es, de
V= = 0.75 m/s
4𝑚 2 régimen lento.
Resalto Hidráulico
El resalto hidráulico es el fenómeno que se genera cuando
una corriente supercrítica, es decir, rápida y poco
profunda, cambia súbitamente a subcrítica, esto es, se
vuelve una corriente lenta y profunda.
https://www.youtube.com/watch?v=cRnIsqSTX7Q
¿Qué puede provocar un resalto hidráulico?
■ Cambios en la pendiente del canal
■ Obstáculos o estructuras en el canal
■ Cambios en la anchura del canal
■ Disminución de la profundidad del agua aguas abajo
■ Afluencia repentina de caudales adicionales
Ejemplo
Se tiene un canal rectangular de 4.80 m de ancho de plantilla y debe conducir un caudal Q=
5.4 m3/s, cuando se presenta un salto hidráulico, si la profundidad hidráulica mayor es
(d2=1.00m), a) Calcular la profundidad hidráulica menor (d1), además calcule la energía
disipada
