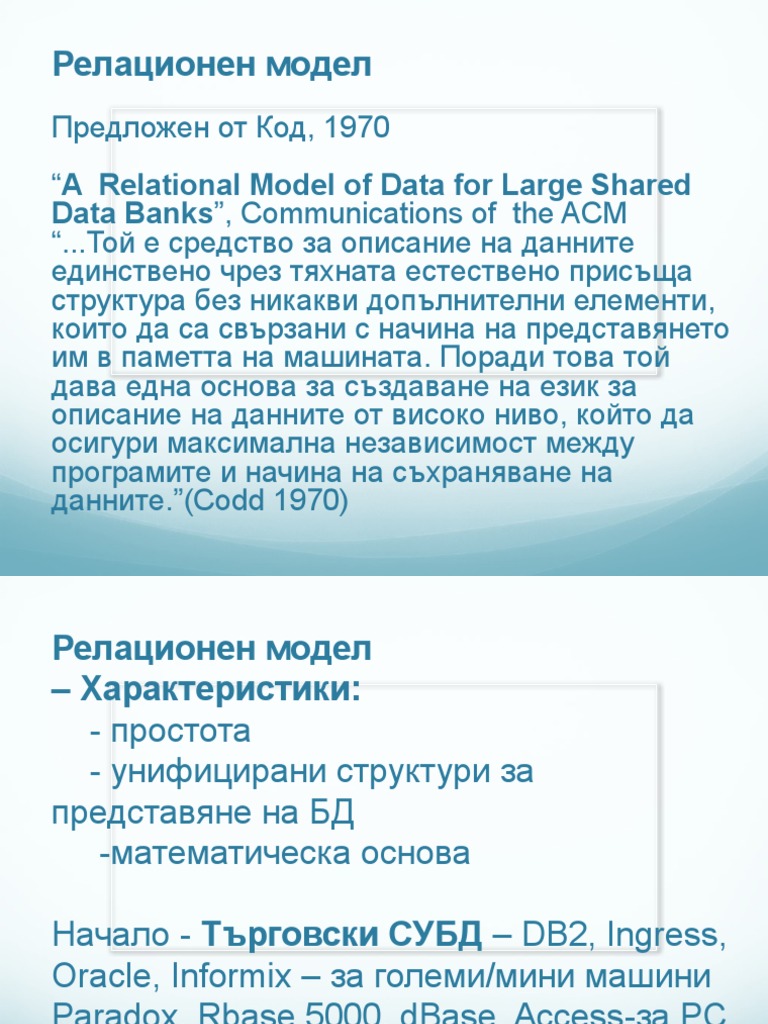

Релационен модел

Предложен от Код, 1970

“A Relational Model of Data for Large Shared
Data Banks”, Communications of the ACM
“...Той е средство за описание на данните
единствено чрез тяхната естествено присъща
структура без никакви допълнителни елементи,
които да са свързани с начина на представянето
им в паметта на машината. Поради това той
дава една основа за създаване на език за
описание на данните от високо ниво, който да
осигури максимална независимост между
програмите и начина на съхраняване на
данните.”(Codd 1970)
Релационен модел
– Характеристики:
- простота
- унифицирани структури за
представяне на БД
-математическа основа

Начало - Търговски СУБД – DB2, Ingress,

Oracle, Informix – за големи/мини машини
Paradox, Rbase 5000, dBase, Access-за PC

Архитектура Клиент-сървър
Релационен модел – характеристики
-релация – основна структура за
моделиране
- релация – с математическа дефиниция,
теория на множества, предикатна логика
от I-ви ред
-БД –множество от релации
Неформално- релацията се онагледява с
таблица със стойности
Ред – съвкупност от свързани данни,
свойства на обект / връзка
Различимост –наименоване на колоните
за свойствата и таблицата
Релация- таблица
- стойности в редове (n-торки, кортежи),
свързани факти, обект или
взаимодействие
- множество от колони / редове
- различимост на редовете -
идентификатори
- колона –атрибут
- домейн – множество допустими
стойности за един или няколко атрибута
Релация- функции
- Множество от функции, дефинирани в
съвкупността на атрибутите, всяка
определя елемент (n-торка)
F(A) Di, i=1, ..,4
напр. F1(S#)=S1
F1(Sname) = Smith
F1(Status) = 20
F1(City) = London
F2(S#) = S2
………………
Таблично и представяне чрез функции -
еквивалентни
Релация - терминология

Неформална Формална
Таблица (файл) Релация
Ред (запис) n-торка (Кортеж)
Колона (поле) Атрибут
Дефиниции

Домейн-множество от прости (атомарни)

стойности
Елементите – най-малка единица данни
Множеството – крайно или изброимо,
непразно,
Пример-Имена (ааа, ббб, ввв, ....)
Факултети – (ФПМИ, ФА, ФТК, ЕФ, ...)
Оценка (2, 3, 4, 5, 6)
Дефиниции - Релационна схема
– крайно множество от имена на атрибути
R{A1, A2, …, An}
Примери:
СТУДЕНТ(Фак.№, Име, Факултет,
Специалност)
СЛУЖИТЕЛ( Име, Отдел, Длъжност,
Заплата)

На всеки атрибут Ai –домейн Di,

Di=dom(Ai), i=1, 2, …, n
Дефиниции - релация

Релационна схема R(A1, A2, …, An)

описва отношение (релация) r

Релация – r(R)  D1x D2x…xDn

x – Декартово произведение

Възможни комбинации - D1*D2…

Dn
tr = <v1, v2, …, vn> - n-торка
Дефиниции - релация

n-торка – n подредени стойности

Стойностi – от Di или null (липсва)
Степен на релация r – n
Мощност на релация – брой на –торките

Релационна схема R – краен брой двойки

<Ai, Di> - относително постоянна
Релация r – множество от n-торки
{t1, t2, …, tn} – състояние на схемата
конкретни данни, текущо състояние
Пример на релация
Свойства на релация
1. n-торките не са наредени
-релацията е множество, няма наредба на
елементите
2. стойностите в n-торките не са наредени
-на логическо ниво, не влияе върху
информационното съдържание на
релацията
СТУДЕНТ(Фак.№, Име, Факултет,
Специалност)
СТУДЕНТ(Име, Фак.№, Факултет,
Специалност)
Логически идентични, като схеми -
различни
Свойства на релация
3. Стойностите в n-торките са прости
(атомарни)
Домейн по дефиниция – прости стойности
не многостойностни (масиви)
4. Релацията – уникално име
5.Атрибутите в релация – уникални имена
6. Стойностите на атрибут – от един и същ
домейн
7. Релацията не съдържа еднакви n-торки
–(в множество по def елементите са
различими)
Интерпретация на релация

Представя факти за обект или връзка

между обекти
СТУДЕНТ(Фак.№, Име, Факултет,
Специалност)
Схема на РБД
Ако R1, R2, …, Rs са релационни схеми,
IC – ограничения за цялост
S={R1, R2, …, Rs}+IC

Състояние на РБД със схема S

за ri Ri, i=1, …,s, DB={r1, r2, …, rs}
Пример
Пример
Релационни ограничения (IC)
Отнасят се за релационна схема (R)–
валидни са за всяко нейно състояние (r)
1. Върху домейните – неделимост на
стойностите (числови, символни, дата,
време, пари,...), определят се от СУБД
– основна характеристика на
релационния модел
2. Върху ключа – n-торките се различават
чрез стойности в някакво подмножество от
атрибутите
напр. ЕГН, Фак.№ - едноатрибутни
многоатрибутни (съставни)
Релационни ограничения
Суперключ –
SK = {B1, B2, …, Bk}  = {A1, A2, …, An},
ako ti  tj  ti[SK]  tj[SK]

за  R  SK (поне един), по подразбиране

– всички атрибути
 има излишък
Минимален суперключ – нарича се ключ,
Кандидат ключове – няколко минимални
суперключа, (прости, съставни)
Главен ключ на релация – един от
кандидат ключовете
Релационни ограничения
3. На обект – не се допуска липсваща
стойност на главния ключ (различимост)
4. На връзките - за поддръжка на
непротиворечиви данни между n-торките

- t2  r2 е свързан със съществуването на

t1  r1 - чужд ключ
За PK  R1 FK R2, ако:
- за  t1 r1, t2[FK]=t1[PK] ; или
t2[FK]=null
Може да дефинира рекурсивна
зависимост в рамките на релация
Пример
Релационни ограничения

Присъщи на релационния модел и за

всяка РБД

Собствени ограничения – семантични,

задават се със специфични за СУБД
средства
Релационни операции

Видове:
Обновяване на БД
Извличане на данни
Обновяване на БД
1. Въвеждане на n-торка в релация
При неспазване на ограничения
- отмяна
- корекция и изпълнение

2. Премахване на на n-торка в релация

При неспазване на ограничения (чужд
ключ)
- отмяна
- изтриване на свързани чрез чужд
ключ n-торки
- корекция на чужд ключ, за да сочи
съществуваща n-торка и изпълнение
Операции за обновяване на БД
3. Модифициране на n-торка в релация
- на атрибути (не ключове)
не поражда проблеми
- промяна на ключ = изтриване и ново
въвеждане
Извличане на данни

Релационна алгебра – средството за

обработка на РБД
- избор на n-торки и комбинирането им
- резултат – релация – вход на
следваща операция (свойство на
обвивката)
- формален език - основа на основните
видове релационни езици
Релационна алгебра

- множествен език (set-at-a-time) – с

единствен оператор се обработват n-торки
от една или няколко релации без
организиране на цикъл
- процедурен език- указва начина на
изграждане на резултантната релация
Релационно смятане

- непроцедурен формален език (Codd) –

указва се какво да съдържа резултантната
релация
- служи за мярка за определяне
възможности за формулиране на заявки в
езиците (експресивна мощност)

Труден за използване, както и

релационната алгебра
Други средства за обработка на БД

- езици ориентирани към трансформации

– непроцедурни, входните данни се
преобразуват в желания изход чрез
фиксирани структури за описание
Примери: SQUARE, SEQUEL, SQL
-графични –шаблони на заявки, попълва
се с пример, описващи резултата – Query-
by-Example, реализиран е в СУБД Access
Релационна алгебра- Codd
1. Множествени – релацията е
множество!
обединение
сечение
разлика
декартово произведение
2. Релационни – специално за РБД
селекция
проекция
съединение
деление
Селекция

- избор на подмножество от n-торки ,

удовлетворяват условие (критерий) за
търсене – филтриране

 Bool(attr)(R),
R – релация, attr R – атрибут/и,
Bool – булев израз
Селекция – условие
1. Просто
<име атрибут><сравнителна
операция><константа>
2. Непосредствено
<име атрибут><сравнителна
операция><име атрибут>
Bool – булев израз
3. Условие общ вид
<Bool><логическа операция><Bool>
Всички сравнителни операции –
приложими към домейни с наредба
(числов, символен, дата), иначе само
=, 
Селекция
Изпълнение–
прилага се към всяка n-торка, проверка
на условието за посочения атрибут,
запис в резултантната релация
Характеристики:
1. Унарна
2. Резултантна релация – от същата
степен като входната, по-малък брой n-
торки
Селекция
Характеристики:

3. Комутативна –
 Bool1(attr)( Bool2(attr)(R)) =
 Bool2(attr)( Bool1(attr)(R))

4. Комбиниране на последователни
селекции в единствена –
 Bool1(attr)( Bool2(attr)(R)) =
 Bool1(attr)AndBool2(attr)(R))
Проекция
Избор на отделни колони от релация

 <attr1,attr2,…attri(R)

Степен на резултантната релация – брой

на атрибутите в списъка
Характеристики:
1. Няма дублирани n-торки – за
получаване на валидна релация
2. Брой n-торки - =, < от този във входната
релация
3. Унарна, некомутативна
Съединение

Комбинират се свързани n-торки от две

релации в една n-торка
Релациите са свързани чрез общ атрибут
(ключ чужд ключ),
Ключова операция за релационния модел
– обработват се връзки между релации

R1(A1,A2,…,An)
R2(B1,B2,…Bm)
R1  Bool(Ai,Bj)R2 = Q(A1,A2,…,An, B1,B2,…
Bm)
Съединение

Bool(Ai,Bj)  Bool1 AND Bool2 AND…AND

Booli
Booli = Ai Bj ,  ={=, >, <,  , , }

Видове:
 съединение
еквисъединение (equijoin)- ={=}
естествено – (natural join) - * -отстранени
са повтарящите се атрибути
Съединение

Характеристики:
1. Бинарна, комутативна
2. Съдържа 0...nR1*nR2 n-торки (всички
комбинации=декартово произведение)
Деление

R1 (A1,A2,…,An, B1,B2,…Bm)
R2 (B1,B2,…Bm)
Q=R1:R2 = (A1,A2,…,An),
 t Q,  s R2, конкатенацията tsR1
Деление
Множествени операции
обединение - 
сечение - 
разлика - -
Адаптация към релационния модел на БД
(резултат правилна релация)
- съвместимост по обединение
R1 (A1,A2,…,An)
R2 (B1,B2,…Bm)
- m=n
-  n двойки<Ai,Bi>, Ai,Bi  Di
(стойности от един домейн)
Множествени операции
обединение - 
сечение - 
разлика - -
Характеристики:
,  - комутативни, асоциативни
- не е комутативна
Множествени операции

Декартово произведение-
Комбинират се n-торки от две релации
R1 (A1,A2,…,An)
R2 (B1,B2,…Bm)
R1XR2=Q(A1,A2,…,An, B1,B2,…Bm)
Брой атрибути –m+n
Брой n-торки – nR (R1), nm (R2) –
nQ = nR *nm
Множествени операции – входни
релации
Множествени операции –
обединение сечение
Релационна алгебра

Операциите – селекция, проекция,

обединение, разлика, декартово
произведение- пълно множество
R1  Bool(Ai,Bj)R2   Bool(Attr) (R1xR2)
nat join   ( Bool(Attr) (R1xR2))

Съединение – не допринася за
изразителната мощ, но в СУБД се
реализира за ефективност
Релационна алгебра
Релационна алгебра - примери
Релационна алгебра
Правила на Codd – релационна СУБД
Основно: БД се управлява чрез
възможностите на релационния модел
1. Представяне на информацията – на
логическо ниво чрез стойности в
таблици
2. Гарантиран достъп – всяка стойност е
достъпна чрез име на таблица, стойност
на главен ключ и име на колоната
(атрибута)
3. Системно третиране на липсващи
стойности – null, независимо от типовете
данни
Правила на Codd – релационна СУБД

4. Динамичен интерактивен каталог –

описанието на данните се представя на
логическо ниво по същия начин като
данните
5. Език за заявки от високо ниво –
дефиниране на данни, на потребителски
представи, обработка на данни,
ограничения за цялост, права за достъп,
граници на транзакциите
Правила на Codd – релационна СУБД
6. Обновяване на потребителски
представи – от системата
7. Обновяване на данните на високо ниво
– на ниво таблица
8. Физическа независимост – промяна на
методи за достъп и представяне в паметта
– се променя логиката на приложните
програми
9. Логическа независимост – промяна на
таблици за нови приложения, не се
променят логически старите приложения
Правила на Codd – релационна СУБД
10. Независимост на ограниченията за
цялост – задават се с езика за заявки,
съхраняват се в каталога, не в
приложните програми
11. Независимост на разпределението –
приложна програма да може да работи и
при разпределена в мрежа база
12. Защита – достъпът до БД се
контролира изцяло от СУБД, нейната
цялост не може да се наруши без
знанието на администратора или
потребителя
Релационни СУБД - резюме

Доминиращ софтуер от второ поколение

за обработка на данни
Релационен модел – релация –
подмножество на декартовото
произведение на домейните на
атрибутите
Физическо представяне – файл / таблица,
множество от n-торки, всеки атрибут
принадлежи на даден домейн
Ограничения за цялост на обект – не се
допускат липсващи стойности на ключа
Релационни СУБД - резюме

Ограничение за цялост на връзките –

налагат съответствие на стойностите на
чужд ключ с тези на ключ в друга релация

Релационна алгебра – формален език за

описание на възможни операции към БД.
