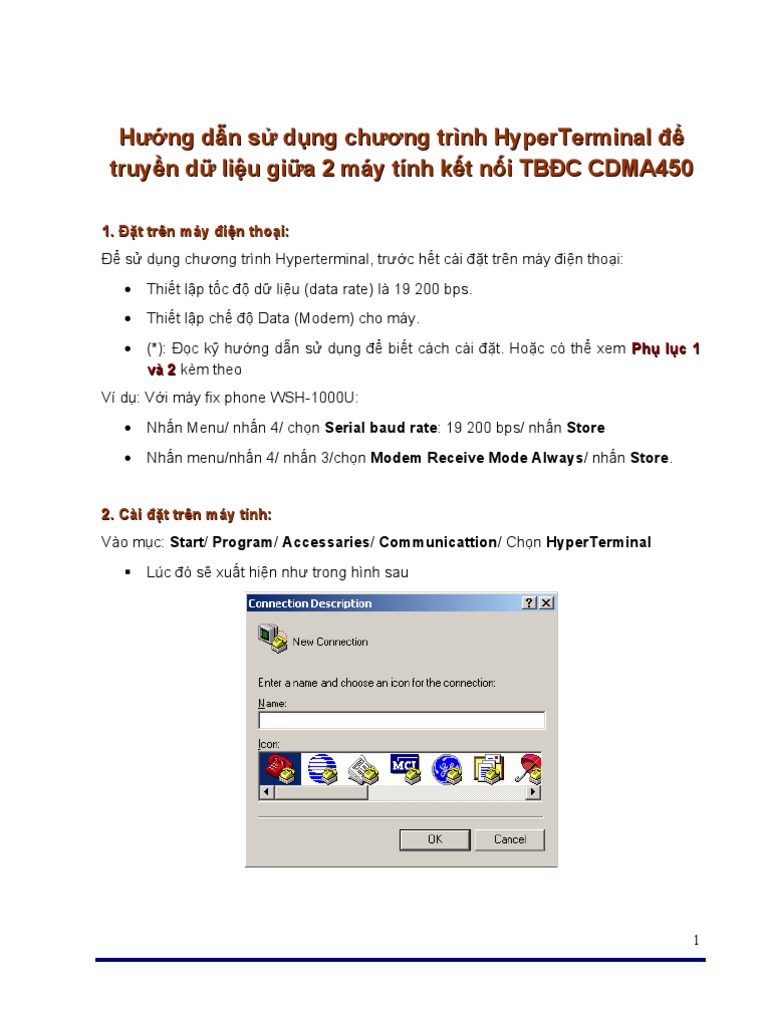

Hướng dẫn sử dụng chương trình HyperTerminal để

truyền dữ liệu giữa 2 máy tính kết nối TBĐC CDMA450

1. Đặt trên máy điện thoại:

Để sử dụng chương trình Hyperterminal, trước hết cài đặt trên máy điện thoại:
• Thiết lập tốc độ dữ liệu (data rate) là 19 200 bps.
• Thiết lập chế độ Data (Modem) cho máy.
• (*): Đọc kỹ hướng dẫn sử dụng để biết cách cài đặt. Hoặc có thể xem Phụ lục 1
và 2 kèm theo
Ví dụ: Với máy fix phone WSH-1000U:
• Nhấn Menu/ nhấn 4/ chọn Serial baud rate: 19 200 bps/ nhấn Store
• Nhấn menu/nhấn 4/ nhấn 3/chọn Modem Receive Mode Always/ nhấn Store.

2. Cài đặt trên máy tính:

Vào mục: Start/ Program/ Accessaries/ Communicattion/ Chọn HyperTerminal
 Lúc đó sẽ xuất hiện như trong hình sau

1
 Trong mục Name, nhập tên kết nối (tuỳ ý, ví dụ: EVNTelecom). Sau đó nhấn OK.

 Chọn cổng đã kết nối với thiết bị đầu cuối (ví dụ, với các máy có cáp serial thì
thường là chọn cổng COM1 hoặc COM2 tuỳ thuộc vào cổng cắm cáp; hoặc cổng USB
với các máy dùng cáp USB). Chọn xong nhấn OK

 Chọn tốc độ 9600. Nhấn Apply. Nhấn OK.

2
 Sau đó, xuất hiện màn hình HyperTerminal như sau:

 Cấu hình lại chương trình:

o Vào mục File/ Properties. Màn hình hiện ra như sau:

3
o Chọn mục Setting/ nhấn ACCII Setup

4
 o Chọn các mục Send line ends with line feeds và Echo typed characters
locally. Nhấn OK.

 Gõ dòng lệnh sau: at rồi nhấn phím Enter. Nếu hiện chữ OK có nghĩa là chương
trình HyperTerminal đã kết nối thành công với thiết bị đầu cuối.

3. Để truyền dữ liệu giữa hai máy tính kết nối với hai TBĐC
 Cài đặt thiết bị đầu cuối và máy tính như ở bước 1 và bước 2
 Để tạo cuộc gọi kết nối dữ liệu, gõ lệnh sau:
1) atdt + [số thuê bao gọi].
2) Sau đó nhấn phím Enter.
Ví dụ, để truyền dữ liệu tới một máy tính nối với số máy 042000036, gõ lệnh
atdt2000036 và nhấn Enter. Sau một vài giây, nếu máy 042000036 chấp nhận cuộc gọi,
trên màn hình hiện chữ CONNECT. Khi đó, có thể truyền ký dữ liệu giữa hai máy.

5
 Để nhận cuộc gọi dữ liệu từ máy tính khác
o Để nhận cuộc gọi dữ liệu một cách tự động từ máy tính khác (nghĩa là sau khi có
cuộc gọi tới thì tự động trả lời, người sử dụng không can thiệp gì):
Gõ dòng lệnh sau: ats0= n (với n>0).
(Ý nghĩa của dòng lệnh này là sau khoảng thời gian n (giây) khi nhận được tín
hiệu yêu cầu kết nối dữ liệu từ máy khác (RING), bên nhận sẽ tự động trả lời. Ví
dụ ats0=2, có nghĩa là sau 2 giây kể từ khi bị gọi, bên nhận sẽ tự động nhận kết
nối).

6
o Để nhận cuộc gọi một cách không tự động (manually) (Trong trường hợp có
cuộc gọi tới, chỉ khi người sử dụng can thiệp thì mới trả lời).
Sau khi trên màn hình Hyperterminal hiện dòng chữ RING, nghĩa là có một máy
khác gọi tới, người sử dụng phải gõ dòng lệnh sau: ata + [Enter] (gõ ata
và nhấn phím Enter)

Chú ý: Khi máy khác gọi tới để kết nối dữ liệu, trên màn hình máy tính bên nhận
có chữ RING. Nếu kết nối thiết lập thành công, có dòng chữ CONNECT

7
 Sau khi hai máy đã kết nối thành công (có dòng chữ CONNECT trên màn hình
chương trình Hyperterminal), có thể thực hiện việc truyền dữ liệu giữa hai máy
tính:
o Truyền trực tiếp ký tự (dạng như chat): hai bên đánh ký tự nào thì ký tự đó hiện
ra ở màn hình máy tính bên kia.

o Truyền file giữa hai máy:

Vào mục Transfer/Send file/ trỏ đến file cần truyền như hình sau:

8
o Khi đó, bên máy nhận sẽ hiện ra màn hình sau:

9
 Chú ý:
Trong khi sử dụng chương trình HyperTerminal, đóng mọi chương trình khác đang
sử dụng Cổng mà chương trình HyperTerminal đã chọn để truyền dữ liệu, tránh
tình trạng xung đột do dùng chung Cổng (VD: dùng chung COM1, 2..)
Trong quá trình sử dụng, mọi thắc mắc xin vui lòng liên hệ:

Bùi Hải Yến – Telecom Engineer

e-mail: yendtvt9@yahoo.com
Vũ Huy Bình – Telecom Engineer
e-mail: vubinh2002@yahoo.com
hoặc : binh.vh@hotmail.com

PHỤ LỤC 1: CÀI ĐẶT TỐC ĐỘ DỮ LIỆU VỀ 19200 bps TRÊN CÁC MÁY

Tên máy Cách cài đặt

Handset
HX-525B Menu\ Settings\ Data Service:
+ RM speed: 19200 bps
HX-550C Menu\ Settings\ Data Service:
+ RM speed: 19200 bps
HX-575B Menu\ Settings\ Phone Setting\ Data Service:
+ RM speed: 19200 bps
U-105 Không cần đặt tốc độ
U-100 Không cần đặt tốc độ
U-200 Không cần đặt tốc độ
S-500e Menu\ Setting\ Network setting\ Computer speed\ 19,200
Fix wireless
AXW-P450R/P450 Menu\ Data service
+ DS Speed: 19 200 bps
HTP-450 Menu\ 0\ 4\ 2\DS Baud: 19200
WSH-1000U Menu\ Additional\ Serial Rate\ Serial Baudrate 19200bps
WSH-1100UF Bấm dãy code sau: #0*100 3 3 1 * cho tốc độ 19200kbps
( Để chuyển về tốc độ 115200kbps có thể tắt máy đi và bật lại hoặc kích

10
 hoạt dãy code #0*100 3 3 2 *)

PHỤ LỤC 2: CÁCH CÀI ĐẶT CHẾ ĐỘ DATA VỚI CÁC THIẾT BỊ ĐẦU
CUỐI

Tên máy Cách cài đặt

Handset
HX-525B Menu\ Settings\ Data Service:
+ Receive mode: Data Mode
HX-550C Menu\ Settings\ Data Service:
+ Data port: RS-232 hoặc USB
HX-575B Menu\ Settings\ Phone Setting\ Data Service:
+ Receive mode: Data Mode
+ Data port: UART(RS-232) hoặc USB
U-105 Menu\ Call Manager\ Data Mode\ Modem
U-100 Menu\ Call Manager\ Data Mode\ Modem
U-200 Menu\ Phone Manager\ Call Manager\ Data Mode\ Modem
Always
S-500e Menu\ Setting\ Network setting\ Mode\ Modem Mode
Fix wireless
AXW-P450R/P450 Menu\ Data service
+ Com port: Serial
+ Set service\ Receive mode\ Modem Only
HTP-450 Menu\0\ + RX Data Mode\ Modem until off
+ SIO (4)\ Port Map\Data\UART1
WSH-1000U Menu\ Additional\ PC FAX & Modem\ Modem Receive Mode
Always
WSH-1100UF Nhấc máy điện thoại lên và kích hoạt dãy code: ###004
(Để chuyến về chế độ thoại kích hoạt dãy code ###000)
