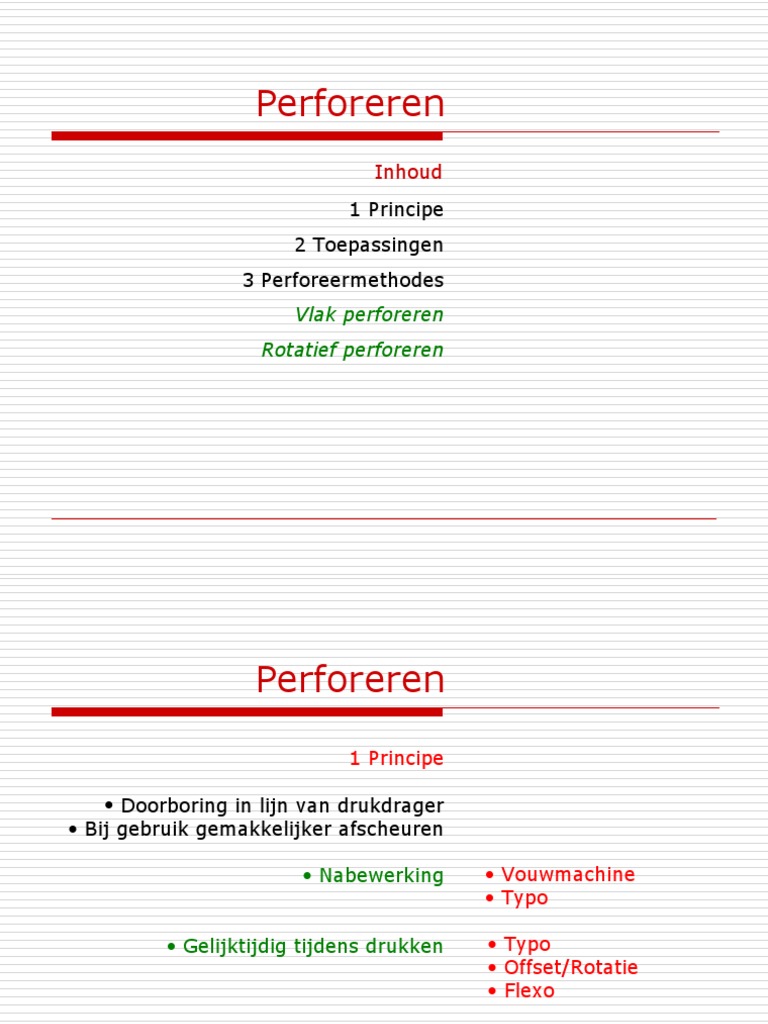

Perforeren

Inhoud
1 Principe
2 Toepassingen
3 Perforeermethodes
Vlak perforeren
Rotatief perforeren
 Perforeren

1 Principe

• Doorboring in lijn van drukdrager

• Bij gebruik gemakkelijker afscheuren

• Nabewerking • Vouwmachine
• Typo

• Gelijktijdig tijdens drukken • Typo

• Offset/Rotatie
• Flexo
 Perforeren

Perforeren = boren
Holle boor
 Perforeren
1 Principe

• Nabewerking

• Vouwmachine:
Vouwen katernen – lucht uitdrijven

• Als afzonderlijke drukgang op

typopersen
Perforeren

2 Toepassingen

• Zegels

• Toegangstickets

• Formulieren

•…
 Perforeren
3 Perforeermethodes

Vlak perforeren

- Typopersen (degel, cilinder)

- Vorm bestaat uit onderbroken stalen

lijnen (= perforatie)
- Stansplaat of metalen
tegendrukbanden als tegenvorm
 Perforeren

3 Perforeermethodes

Rotatief perforeren

Perforatie in combinatie op offsetpers

- Evenwijdig
- Haaks
- Beide richtingen terzelfdertijd
 Perforeren

3 Perforeermethodes
Perforeermes
Rotatief perforeren
Perforatie in combinatie op offsetpers

- Evenwijdig
GTO 52-1

SM 52-1
 Perforeren

3 Perforeermethodes

Rotatief perforeren
Perforatie in combinatie op offsetpers

- Haaks SM 52

GTO
 Perforeren

3 Perforeermethodes

Rotatief perforeren
Perforatie in combinatie op offsetpers

- Beide richtingen

Verschillende perforeertanden Rillijnen

 Perforeren

3 Perforeermethodes

Rotatief perforeren
Perforatie in combinatie op offsetpers

- Beide richtingen

Rubberdoek

Tegendruk

Perforeerstrip
 Nummeren
Inhoud

1 Principe
2 Toepassingen
3 Nummermethodes
Vlak nummeren
Rotatief nummeren
Elektronisch nummeren
Nummerstations
Modulus
4 Barcodes
5 Speciale toepassingen
6 Onderhoud
 Nummeren
Inhoud

7 Non-impacttechnieken

Definitie
Soorten
Toepassingen
Voorbeeld
 Nummeren
1 Principe

• Drukken of aanbrengen van getallen

• Gebeurt met nummertellers

mechanisch/elektronisch gestuurd

• Gebeurt ook via non-impacttechniek

 Nummeren
2 Toepassingen

• Waardepapieren
(bankbiljetten, aandelen, …)

• Toegangskaarten

• Loterij

• Facturen

•…
 Nummeren
3 Nummermethodes

Vlak nummeren

• Gebeurt vlak (vertikaal/horizontaal)

op degel/cilinderpers
via
- Persnummertellers
- Raamnummertellers
Nummeren
3 Nummermethodes

Vlak nummeren
- Persnummertellers Uitzicht/werking

Plunjerbeeld

Plunjer

Cijferwieltjes

Stalen
behuizing
 Nummeren
3 Nummermethodes

Vlak nummeren
- Raamnummertellers met centrale plunjer

1 Schakelstang
2 Nummerteller
3 Stelring
4 Centrale plunjer 2

1 3 2 4
Nummeren
3 Nummermethodes

Vlak nummeren
- Raamnummertellers met schakelstangen
 Nummeren
3 Nummermethodes

Rotatief nummeren

In combinatie met rotatief drukken

(vellenoffset, offsetrotatie)
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Nummeras met zadelringen

- Haaks op as tegendrukcilinder
- Evenwijdig met as tegendrukcilinder
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Nummeras met zadelringen

- Haaks op as tegendrukcilinder
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Nummeras met zadelringen

- Evenwijdig met as tegendrukcilinder

 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Set voor GTO

Extra inktwerk
As met zadelringen
Opvangbak (wassen)
Stelring
Schakelvingers

Nummerteller
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Nummeras
Rubberdoek
Inktwerk
cilinder

Tegendruk
cilinder

Kettinguitleg
SM 52-1
Haaks perforeren Nummerwerk
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

1 Nummertellers
2 Schakelvinger
(commandobaan)
3 Tegendrukcilinder
4 Inktwerk
5 Rubberdoekcilinder
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Nummercilinders
 Nummeren
3 Nummermethodes

Rotatief nummeren bij vellenoffset

Werking • Ininkten nummer

• Afdrukken nummer
- Aandrijving via schakelvingers of • Via aandrijving
schakelkammen verspringen één of
- Enkele- en dubbelzijdige aandrijving meerdere cijferwieltjes
 Nummeren
3 Nummermethodes

Elektronisch nummeren Soorten:

• Nummersturingen
Elektronische sturing gekoppeld aan
voor rotatiepersen
nummertellers
• Elektronische
Sturing schakelt nummersysteem aan of controle bij
uit nummersystemen
• Nummeren met
moduluscijfers
 Nummeren
3 Nummermethodes

Elektronisch nummeren
Voorbeeld

RNS-modulus systeem
Atlantic-Zeiser
 Nummeren
3 Nummermethodes

Elektronisch nummeren
Voorbeeld

Leibinger modulus
PC-LM 2000 NC
 Nummeren
3 Nummermethodes

Elektronisch nummeren Volledig elektronisch

gestuurde
nummercilinders
Nummeren
3 Nummermethodes

Nummerstations Voorbeeld

Zeiser nummerstation
met elektronische sturing
 Nummeren
3 Nummermethodes

Modulussytemen
123456 9
• Door bedrukken documenten met
serienummers wordt ieder document uniek
= intelligent document
Doorlopend
• Bepaald nummer zal steeds op één enkel serienummer
document te vinden zijn
• Voorkomen van fouten door Testcijfer/controlecijfer
elektronische controle = samen met
serienummer controlecijfer op document
aanbrengen
 Nummeren
3 Nummermethodes

Modulussytemen 2635718 ?
• Berekening modulusgetallen Doorlopend Controle
serienummer cijfer
Voorbeeld modulus 10

2 6 3 5 7 1 8 M
 Nummeren
3 Nummermethodes

2635718 ?
731
Doorlopend Controle
serienummer cijfer

2 6 3 5 7 1 8 M
3 1 7 3 1 7 3 1
 Nummeren
3 Nummermethodes

2635718 4
731
Doorlopend Controle
serienummer cijfer

2 6 3 5 7 1 8 M
3 1 7 3 1 7 3 1

6+6+1+5+7+7+4 36+4 = 40
 Nummeren
3 Nummermethodes

Modulussytemen 2437 ?
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 7
Elk getal gedeeld door 7 = rest < 7
- DR (Divide-Remainder) of rest is
controlegetal
- DSR (Divide-Subtract-Remainder) of rest
aftrekken van 7 = controlegetal
 Nummeren
3 Nummermethodes

Modulussytemen 2437 1
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 7
Elk getal gedeeld door 7 = rest < 7
DR (Divide-Remainder) of rest is
controlegetal = controlegetal

2437 : 7 = 348 rest 1

 Nummeren
3 Nummermethodes

Modulussytemen 2437 6
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 7
Elk getal gedeeld door 7 = rest < 7
- DSR (Divide-Subtract-Remainder) of rest
aftrekken van 7 = controlegetal

2437 : 7 = 348 rest 1 7-1 = 6

 Nummeren
3 Nummermethodes

Modulussytemen 649723 5
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 9
- DSR (Divide-Subtract-Remainder) of rest
aftrekken van 9 = controlegetal

649723 : 9 = 72191 9-4=5

rest 4
 Nummeren
3 Nummermethodes

Modulussytemen
• Berekening onbepaalde modulusgetallen
Modulus 11
Check-11 wieltje vooruit tellend:
X9876543210
Check-11 wieltje achteruit tellend:
1234567890X
- DSR (Divide-Subtract-Remainder)
- DR (Divide-Remainder)
 Nummeren
3 Nummermethodes

Modulussytemen 45 X
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 11
- DSR (Divide-Subtract-Remainder)

45 : 11 = 4 rest 1 11-1 = 10
10 = X
 Nummeren
3 Nummermethodes

Modulussytemen 45 1
• Berekening onbepaalde modulusgetallen Doorlopend Controle
serienummer cijfer
Modulus 11
- DR (Divide-Remainder)

45 : 11 = 4 rest 1
 Nummeren
4 Barcodes
• Binair systeem smalle en brede strepen
met tussenruimten
• Bij elke code ordenen van getallen en
symbolen volgens bepaalde specificaties
• Bij alfanumerische code wordt ook
alfabet door strepen en tussenruimten
geordend
• Naargelang soorten zijn er belangrijke
verschillen:
 Nummeren
4 Barcodes
• Naargelang soorten zijn er belangrijke
verschillen:
- EAN of UPC-codes
- Interleaved barcodes (2 of 5, code 128)
- Non-interleaved of discrete codes
(barcode 39, Monarch, 2 of 5 non-
interleaved)
 Nummeren
4 Barcodes
• Naargelang soorten zijn er belangrijke
verschillen:
- EAN of UPC-codes
 Nummeren
4 Barcodes
• Naargelang soorten zijn er belangrijke
verschillen:
- EAN of UPC-codes
- Interleaved barcodes (2 of 5, code 128)

2 of 5
 Nummeren
4 Barcodes
• Naargelang soorten zijn er belangrijke
verschillen:
- EAN of UPC-codes
- Interleaved barcodes (2 of 5, code 128)
- Non-interleaved of discrete codes Intercharacter Gap
(barcode 39, Monarch, 2 of 5 non-
interleaved)

Code 39 Monarch
 Nummeren
5 Speciale toepassingen
• Cijferbeelden:
- Schreefloos (‘Grotesk’)
- Geschreefd (‘Antiqua’)
- Arabisch, Grieks, …
- OCR (Optical Character Recognition)
- MICR (Magnetic Ink Character
Recognition)
 Nummeren
5 Speciale toepassingen

Arabisch

Grieks

Hindi
 Nummeren
5 Speciale toepassingen
• Clichédragers
 Nummeren
5 Speciale toepassingen
• Nummertellers koud- warmpregen
 Nummeren
6 Onderhoud
• Goed onderhoud zeer belangrijk
• Voorkomen slijtage
 Nummeren
7 Non-impact techniek (inkjet)
Definitie
• Druktechniek zonder contact met
drukdrager (haast elk oppervlak)
• Uiteenlopende types inkt
• Variabele info (digitale techniek) op
aanvraag
• Snel bedrukken met hoge kwaliteit
 Nummeren
7 Non-impact techniek (inkjet)
Soorten

* continue inkjet *drop on demand inkjet

* binaire * multi- *thermisch * piëzo elektro-

afbuiging afbuiging statisch

* vloeibare inkt hot-melt inkt

* coderen, markeren drukdrager

 Nummeren
7 Non-impact techniek (inkjet)
Soorten
Multi-
afbuiging
Continue inkjet (CIJ) beweging
Binaire beeldsignaal drager drager
afbuiging oplaad-
elektrode afbuiging

afbuiging
sproeikop
sproeikop
opvanger
opvanger
pomp drager inktpomp druppel-
oplading

beeldsignaal
inkt
 Nummeren
7 Non-impact techniek (inkjet)
Soorten

Drop on demand /Bubble inkjet

Thermisch
(bubble)

sproeikop
blaas

inkt
verwarmings
element beeldsignaal
drager
 Nummeren
7 Non-impact techniek (inkjet)
Soorten

Drop on demand /Piëzo inkjet

Thermisch
(piëzo)
drager
beeldsignaal
piëzokeramiek

inkt
sproeikop
 Nummeren
7 Non-impact techniek (inkjet)
Soorten
DOD grijstrap inkjet

Elektrostatische inkjet
elektrisch veld
schakelelement
verandering
oppervlaktekracht

inkt
druk-
drager
meniscus
beeldsignaal
 Nummeren
7 Non-impact techniek (inkjet)
Toepassingen
• DOD-inkjet (Drop on demand) in
grafische sector (posters, banners,
documenten, textieldruk)
• DOD biedt hogere drukkwaliteit
(resolutie) en kan ook grotere
oppervlakken bedrukken
• Domino, Weber Imaje Ink
producenten DOD
 Nummeren
7 Non-impact techniek (inkjet)
Toepassingen
• CIJ-inkjet (Continue Inkjet) binnen
verpakkingssector (coderen dozen,
markeren voorwerpen)
• CIJ-techniek heeft lineaire grotere
snelheid en kan op grotere afstand
ronde oppervlakken bedrukken
• Lagere drukkwaliteit dan DOD
 Nummeren
7 Non-impact techniek (inkjet)

Alpha
Inkjetsysteem
Nummeren

Vragen?
