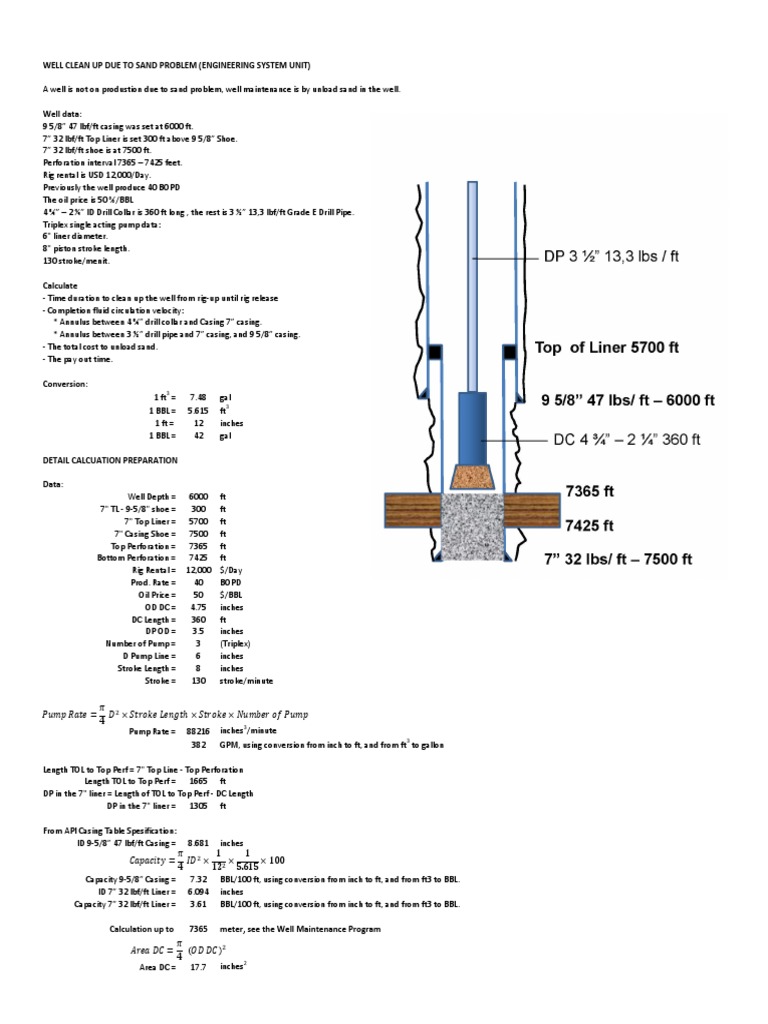

WELL CLEAN UP DUE TO SAND PROBLEM (ENGINEERING SYSTEM UNIT)

A well is not on produstion due to sand problem, well maintenance is by unload sand in the well.

Well data:
9 5/8” 47 lbf/ft casing was set at 6000 ft.
7” 32 lbf/ft Top Liner is set 300 ft above 9 5/8” Shoe.
7” 32 lbf/ft shoe is at 7500 ft.
Perforation interval 7365 – 7425 feet.
Rig rental is USD 12,000/Day.
Previously the well produce 40 BOPD
The oil price is 50 %/BBL
4 ¾” – 2 ¼” ID Drill Collar is 360 ft long , the rest is 3 ½” 13,3 lbf/ft Grade E Drill Pipe.
Triplex single acting pump data:
6" liner diameter.
8" piston stroke length.
130 stroke/menit.

Calculate
‐ Time duration to clean up the well from rig‐up until rig release
‐ Completion fluid circulation velocity:
     * Annulus between 4 ¾” drill collar and Casing 7” casing.
     * Annulus between 3 ½” drill pipe and 7” casing, and 9 5/8” casing.
‐ The total cost to unload sand.
‐ The pay out time.

Conversion:
1 ft3 = 7.48 gal
1 BBL = 5.615 ft3
1 ft =  12 inches
1 BBL = 42 gal

DETAIL CALCUATION PREPARATION

Data:
Well Depth = 6000 ft
7" TL ‐ 9‐5/8" shoe = 300 ft
7" Top Liner = 5700 ft
7" Casing Shoe = 7500 ft
Top Perforation = 7365 ft
Bottom Perforation = 7425 ft
Rig Rental = 12,000 $/Day
Prod. Rate = 40 BOPD
Oil Price = 50 $/BBL
OD DC = 4.75 inches
DC Length = 360 ft
DP OD = 3.5 inches
Number of Pump = 3 (Triplex)
D Pump Line = 6 inches
Stroke Length = 8 inches
Stroke = 130 stroke/minute

𝜋
𝑃𝑢𝑚𝑝 𝑅𝑎𝑡𝑒 𝐷 𝑆𝑡𝑟𝑜𝑘𝑒 𝐿𝑒𝑛𝑔𝑡ℎ 𝑆𝑡𝑟𝑜𝑘𝑒 𝑁𝑢𝑚𝑏𝑒𝑟 𝑜𝑓 𝑃𝑢𝑚𝑝
4
Pump Rate = 88216 inches3/minute
382 GPM, using conversion from inch to ft, and from ft3 to gallon

Length TOL to Top Perf = 7" Top Line ‐ Top Perforation
Length TOL to Top Perf = 1665 ft
DP in the 7" liner = Length of TOL to Top Perf ‐ DC Length
DP in the 7" liner = 1305 ft

From API Casing Table Spesification:
ID 9‐5/8” 47 lbf/ft Casing = 8.681 inches
𝜋 1 1
𝐶𝑎𝑝𝑎𝑐𝑖𝑡𝑦 𝐼𝐷 100
4 12 5.615
Capacity 9‐5/8” Casing = 7.32 BBL/100 ft, using conversion from inch to ft, and from ft3 to BBL.
ID 7” 32 lbf/ft Liner = 6.094 inches
Capacity 7” 32 lbf/ft Liner = 3.61 BBL/100 ft, using conversion from inch to ft, and from ft3 to BBL.

Calculation up to  7365 meter, see the Well Maintenance Program

𝜋
𝐴𝑟𝑒𝑎 𝐷𝐶 𝑂𝐷 𝐷𝐶
4
Area DC = 17.7 inches2
 2
0.1231 ft , using conversion from inch to feet.

Vol𝑢𝑚𝑒 𝐷𝐶 𝐴𝑟𝑒𝑎 𝐷𝐶 𝐿𝑒𝑛𝑔𝑡ℎ 𝐷𝐶

3
Volume DC = 7.890 BBL, using convesion from ft  to BBL.

Volume Annulus between 7" Liner and DC = Capacity Liner * DC Length ‐ Volume DC
Vol Annulus 7"Casing and DC = 5.096 BBL
𝜋
𝐴𝑟𝑒𝑎 𝐷𝑃 𝑂𝐷 𝐷𝑃
4
Area DP = 9.6 inches2
2
0.0668 ft , using conversion from inch to feet.

𝑉𝑜𝑙𝑢𝑚𝑒 𝐷𝑃 𝑖𝑛 7"𝐿𝑖𝑛𝑒𝑟 𝐴𝑟𝑒𝑎 𝐷𝑃 𝐿𝑒𝑛𝑔𝑡ℎ 𝐷𝑃 𝑖𝑛 7" 𝐿𝑖𝑛𝑒𝑟

3
Volume DP in 7" Liner = 15.528 BBL, using convesion from ft  to BBL.

Volume Annulus between 7" Liner and DP = Capacity Liner * Length DP in 7" Liner ‐ Volume DP
Vol Annulus 7"Casing and DP = 31.547 BBL

𝑉𝑜𝑙𝑢𝑚𝑒 𝐷𝑃 𝑖𝑛 9 5 8 "𝐿𝑖𝑛𝑒𝑟 𝐴𝑟𝑒𝑎 𝐷𝑃 𝐿𝑒𝑛𝑔𝑡ℎ 𝐷𝑃 𝑖𝑛 9 5 8 " 𝐿𝑖𝑛𝑒𝑟

3
Volume DP in 9‐5/8" Liner = 67.825 BBL, using convesion from ft  to BBL.

Volume Annulus between 9‐5/8" Casing and DP = Capacity Casing * Casing Length ‐ Volume DP
Vol Annulus 7"Casing and DP = 349.421 BBL

Volume Total up to 7365 ft = Volume All Annulus above.

Volume Total = 386.064 BBL

Drill Bit at  7440 ft

Volume Annulus between 7" Liner and DC = Capacity Liner * DC Length ‐ Volume DC
Vol Annulus 7"Casing and DC = 5.096 BBL

Volume Annulus between 7" Liner and DP = Capacity Liner * (Depth Bit ‐ DC Length ‐ 7" TOL) ‐
                                                                               Volume DP * (Depth Bit ‐ DC Length ‐ 7" TOL)
3
Vol Annulus 7"Casing and DP = 33.360 BBL, using convesion from ft  to BBL.

Volume Annulus between 9‐5/8" Casing and DP = Capacity Casing * Casing Length ‐ Volume DP
Vol Annulus 7"Casing and DP = 349.421 BBL

Volume Total up to 7440 meters = Volume All Annulus above.

Volume Total = 387.878 BBL

WELL MAINTENANCE PROGRAM

‐ Rig Up well dan install all rig equiupment for 12 hours 12 jam.
‐ Monitor Well Pressure, Rig Down Beam Pump Cek, Stuffing Box, and Rig Up BOP 7‐1/16” – 3000 Psi, for 4 hours.
‐ Pull Out of Hole with 2‐½” plunger, 7/8” and ¾” sucker rod from 7260 to surface at speed of 90 m for every 4 minutes.
‐ Release and POOH with TLE 2 ½” Pump on 2 7/8” EUE tubing from 7275 m at speed of 90 m for every 6 minutes
‐ Trip In with 6” Bit to top of sand at 7365 m, at speed of 90 m for every 5 menit.
‐ Buttom Up Circulation Once.
‐ Clean up sand at speed of 20 cm for every minute from 7440 m.
‐ Buttom Up Circulation Twice
‐ Trip Out with 6” Bit to surface at speed of 90 m for every 6 minutes.
‐ RIH with TLE 2 ½” Pump on 2 7/8” EUE tubing to 7290 m at speed of 90 m for every 5 minutes
‐ RIH with 2‐½” plunger, 7/8” and ¾” sucker rod to 7275 m at speed of 90 m for every 4 minutes.
‐ Rig Down 7 1/16” – 3.000 Psi BOP, install Beam Pump and accessories, and perform production test for 6 hours at 40 BOPD.
‐ Rig Down dan Rig Release for 12 hour.

Summary
Operation Depth Feet Minute Top Vol Rate Times Duration Remarks
Rig Up  ‐ ‐ ‐ ‐ ‐ ‐ ‐ 12         ‐
Rig Down Beam Pump ‐ ‐ ‐ ‐ ‐ ‐ ‐ 4         ‐
POOH Rod 7260 90 4 ‐ ‐ ‐ ‐ 5.38 Depth * Feet / Minutes, Conversion minutes to hours
POOH TLE Pump 7275 90 6 ‐ ‐ ‐ ‐ 8.08 Depth * Feet / Minutes, Conversion minutes to hours
Trip In Bit 7365 90 5 ‐ ‐ ‐ ‐ 6.82 Depth * Feet / Minutes, Conversion minutes to hours
Bottom Up Once ‐ ‐ ‐ ‐ 386 382 1 0.71 Vol / Rate * Times, Conversion minutes to hours
Clean Up Sand 7440 0.6 1 7365 ‐ ‐ ‐ 2.08 (Depth ‐ Top) * Feet / Minutes, Conversion minutes to hours
Bottom Up Twice ‐ ‐ ‐ ‐ 388 382 2 1.42 Vol / Rate * Times, Conversion minutes to hours
Trip In Bit 7440 90 6 ‐ ‐ ‐ ‐ 8.27 Depth * Feet / Minutes, Conversion minutes to hours
RIH Pump 7290 90 5 ‐ ‐ ‐ ‐ 6.75 Depth * Feet / Minutes, Conversion minutes to hours
RIH Rod 7275 90 4 ‐ ‐ ‐ ‐ 5.39 Depth * Feet / Minutes, Conversion minutes to hours
Rig Up Beam Pump and Prod. Test ‐ ‐ ‐ ‐ ‐ ‐ ‐ 6         ‐
Rig Down Beam Pump ‐ ‐ ‐ ‐ ‐ ‐ ‐ 12         ‐
TOTAL HOURS 78.90 Hours
 FLUID VELOCITY

From API Casing Table Spesification:
ID 7” 32 lbf/ft Liner = 6.094 inches
𝜋
𝐴𝑟𝑒𝑎 𝐴𝑛𝑛𝑢𝑙𝑢𝑠 𝐷𝐶 𝑎𝑛𝑑 𝐿𝑖𝑛𝑒𝑟 𝐼𝐷 𝐿𝑖𝑛𝑒𝑟 𝑂𝐷 𝐷𝐶
4
2
Area Annulus = 11.45 inch
2
0.0795 ft
Velocity Annulus 7" Liner and DC = Pump Rate / Annulus Area
Velocity Annulus 7" Liner and DC = 642 ft/min

𝜋
𝐴𝑟𝑒𝑎 𝐴𝑛𝑛𝑢𝑙𝑢𝑠 𝐷𝑃 𝑎𝑛𝑑 𝐿𝑖𝑛𝑒𝑟 𝐼𝐷 𝐿𝑖𝑛𝑒𝑟 𝑂𝐷 𝐷𝑃
4
2
Area Annulus = 19.55 inch
2
0.1357 ft
Velocity Annulus 7" Liner and DP = Pump Rate / Annulus Area
Velocity Annulus 7" Liner and DP = 376 ft/min

From API Casing Table Spesification:
ID 9 5/8” 47 lbf/ft Casing = 8.681 inches
𝜋
𝐴𝑟𝑒𝑎 𝐴𝑛𝑛𝑢𝑙𝑢𝑠 𝐷𝑃 𝑎𝑛𝑑 𝐶𝑎𝑠𝑖𝑛𝑔 𝐼𝐷 𝐶𝑎𝑠𝑖𝑛𝑔 𝑂𝐷 𝐷𝑃
4
2
Area Annulus = 49.57 inch
2
0.34 ft
Velocity Annulus 9‐5/8" Casing and DP = Pump Rate / Annulus Area
Velocity Annulus 9‐5/8" Liner and DP = 148 ft/min

TOTAL COST

Total Cost = Rig Cost * Total Hours / 24
Total Cost = 39,450 USD

PYA OUT TIME

Daily Gross Income = BOPD * Crude Price
Daily Gross Income = 2,000 USD/Day
Pay Out time = Total Cost / Daily Gross Income
Pay Out Time = 19.7 Days
