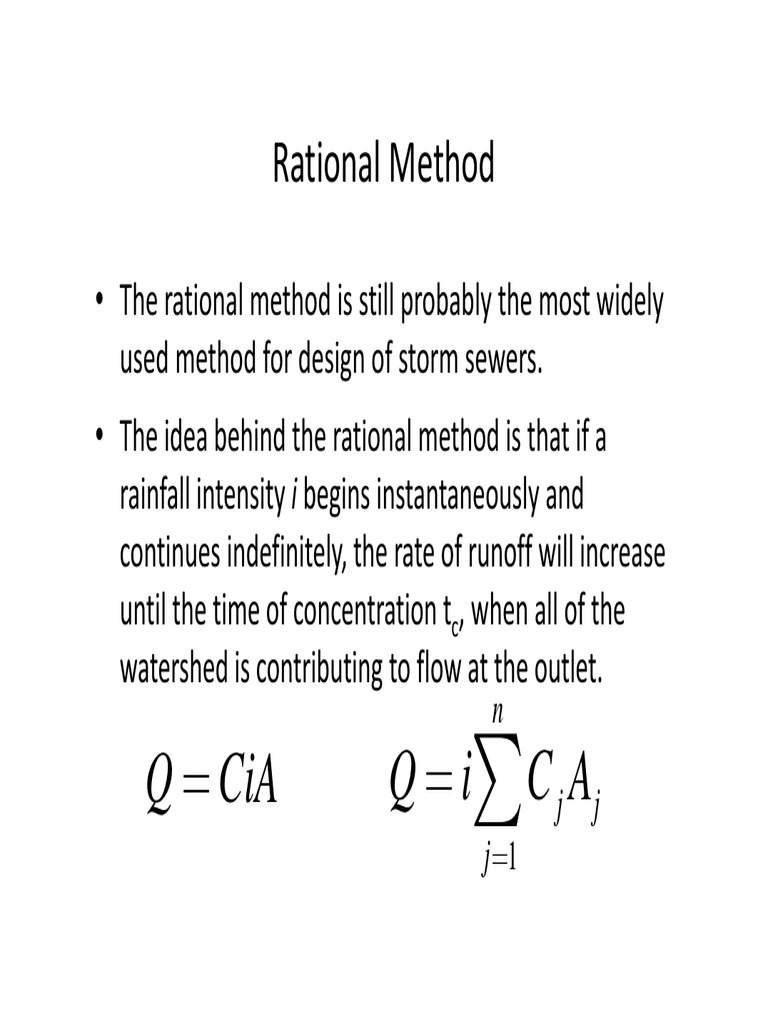

Rational

Method

• The rational method is still probably the most widely

used method for design of storm sewers.
• The idea behind the rational method is that if a
rainfall intensity i begins instantaneously and
continues indefinitely, the rate of runoff will increase
until the time of concentration tc, when all of the
watershed is contributing to flow at the outlet.
n
Q = CiA Q = i å C j Aj
j =1
 Assumptions associated with rational
method
• The computed peak rate of runoff at the outlet point is a
function of the average rainfall rate during the time of
concentration,
– that is, the peak discharge does not result from a more intense storm
of shorter duration, during which only a portion of the watershed is
contributing to runoff at the outlet.
• The time of concentration employed is the time for the runoff to
become established and flow from the most remote part of the
drainage area to the inflow point of the sewer being designed.
• Rainfall intensity is constant throughout the storm duration.
 Runoff coefficient (C)
• It indicates the proportion of the total rainfall that
will reach the storm drains  and depends on the
– percent imperviousness,
– ground slope, and
– ponding character of the surface (depression storage)
– rainfall intensity
– proximity of the ground water table
• Impervious surfaces, such as asphalt pavements and
roofs of buildings, will produce nearly 100 percent
runoff after the surface has become thoroughly wet,
regardless of the slope.
 Rainfall intensity

• The rainfall intensity i is the average rainfall rate in
mm/hr for a particular drainage basin or sub basin.
• The intensity is selected on the basis of the design rainfall
duration and return period.
• The design duration is equal to the time of concentration
for the drainage area under consideration.
• Runoff is assumed to reach a peak at the time of
concentration tc when the entire watershed is
contributing to flow at the outlet.
 Rainfall intensity

• The time of concentration to any point in a storm
drainage system is the sum of the inlet time to (the time
it takes for flow from the remotest point to reach the
sewer inlet), and the flow time tf in the upstream sewers
connected to the outer point.
n
Li
t c = ti + t f tf = å
i =1 Vi

• where Li is the length of the  ith pipe/channel along the flow

path, and flow velocity in the pipe/channel .
 Drainage area

• It is  the area of  the catchment where surface runoff
from rainfall converges to the system being designed
 channel capacity

• The hydraulic capacity of a drainage channel is
dependent on the size, shape, slope and roughness
of the channel section
– Manning equation
1
Q = AR 2 /3 s1/ 2
n
– Chézy formula

Q = CAR s1/ 2 1/ 2
