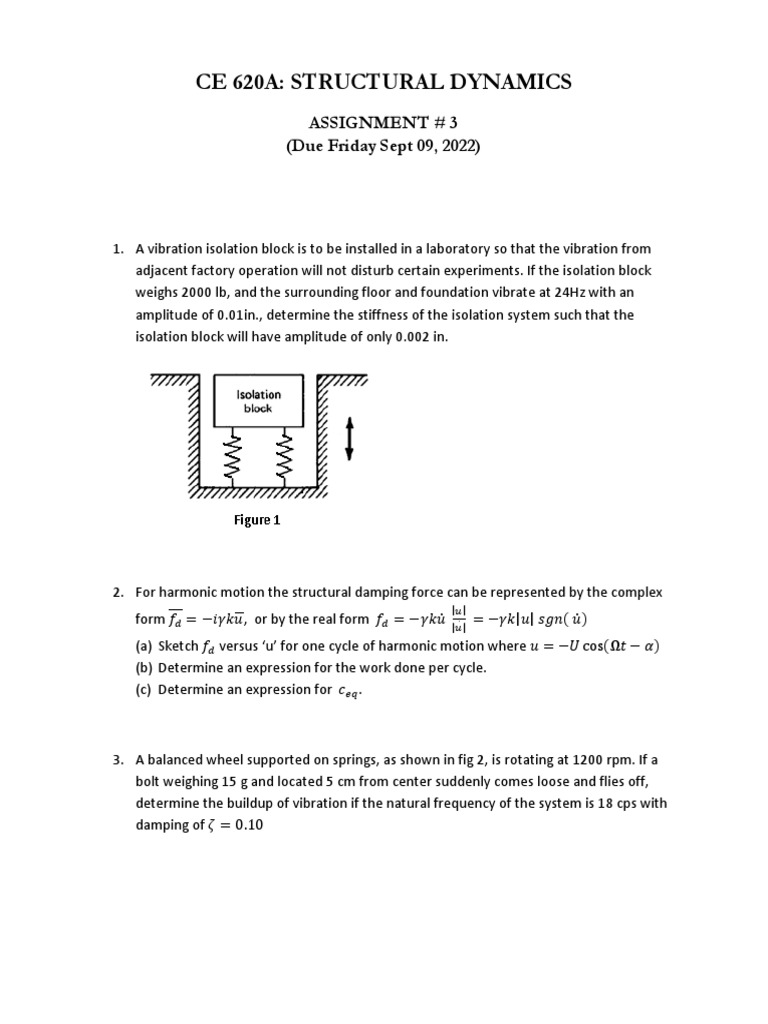

CE 620A: STRUCTURAL DYNAMICS

ASSIGNMENT # 3
(Due Friday Sept 09, 2022)


1. A vibration isolation block is to be installed in a laboratory so that the vibration from
adjacent factory operation will not disturb certain experiments. If the isolation block
weighs 2000 lb, and the surrounding floor and foundation vibrate at 24Hz with an
amplitude of 0.01in., determine the stiffness of the isolation system such that the
isolation block will have amplitude of only 0.002 in.






2. For harmonic motion the structural damping force can be represented by the complex
| |
form 𝑓 𝑖𝛾𝑘𝑢,  or by the real form  𝑓 𝛾𝑘𝑢 | |
   𝛾𝑘|𝑢| 𝑠𝑔𝑛 𝑢
(a) Sketch 𝑓  versus ‘u’ for one cycle of harmonic motion where 𝑢 𝑈 cos Ω𝑡 𝛼
(b) Determine an expression for the work done per cycle.
(c) Determine an expression for 𝑐 .

3. A balanced wheel supported on springs, as shown in fig 2, is rotating at 1200 rpm. If a
bolt weighing 15 g and located 5 cm from center suddenly comes loose and flies off,
determine the buildup of vibration if the natural frequency of the system is 18 cps with
damping of 𝜁 0.10

                                                Figure 2



4. The system shown in fig.3 simulates a vehicle travelling on a rough road. Let the vehicle
velocity be uniform, 𝑣  const, and calculate the response z(t), as well as the force
transmitted to the vehicle

Z(t)

x
𝑦 𝑥 𝐴 sin 2𝜋
L



 5. Determine the natural frequency, amplitude of vibration, and maximum normal stress in
the simple supported beam carrying an engine of weight W= 30 KN. The engine rotates
at 400 rpm and induces a vertical force 𝐹 𝑡 8 sin 𝜔𝑡 . (E=210 10 , 𝐼
8950 10 𝑚 , 𝑆 597 10 𝑚



                                W


                                1.5m                               4.5m

                                        Figure 4



6. The steady state acceleration amplitude of a structure caused by an eccentric mass
vibration generator was measured for several excitation frequencies. These data are as
follows:


Frequency (Hz)  Acceleration  Frequency  Acceleration
(10 g)  (Hz)  (10 g)
1.337  0.68  1.5  7.1
1.378  .9  1.513  5.4
1.4  1.15  1.52  4.7
1.417  1.5  1.53  3.8
1.438  2.2  1.54  3.4
1.453  3.05  1.55  3.1
1.462  4  1.567  2.6
1.477  7  1.605  1.95
1.487  8.6  1.628  1.7
1.493  8.15  1.658  1.5
1.497  7.6

Determine the natural frequency and the damping ratio of the structure.


7. A thin rectangular plate is bent into a semi‐circular cylinder as shown in Fig. 5.
Determine its period of oscillation if it is allowed to rock on a horizontal surface.



Figure 5

8. An SDF system consisting of a weight, spring, and friction device is shown Fig. 6. This
device slips at a force equal to 10% of the weight, and the natural vibration period of the
system is 0.25sec. If this system is given an initial displacement of 2 in. and released,
what will be the displacement amplitude after six cycles? In how many cycles will the
system come to rest?


Figure 6

9. A mass m1 hangs from a spring k and is in static equilibrium. A second mass m2 drops
through a height h and sticks to m1 without rebound (Fig. 7). Determine the subsequent
motion u(t) measured from the static equilibrium position of m1 and k.

Figure 7
