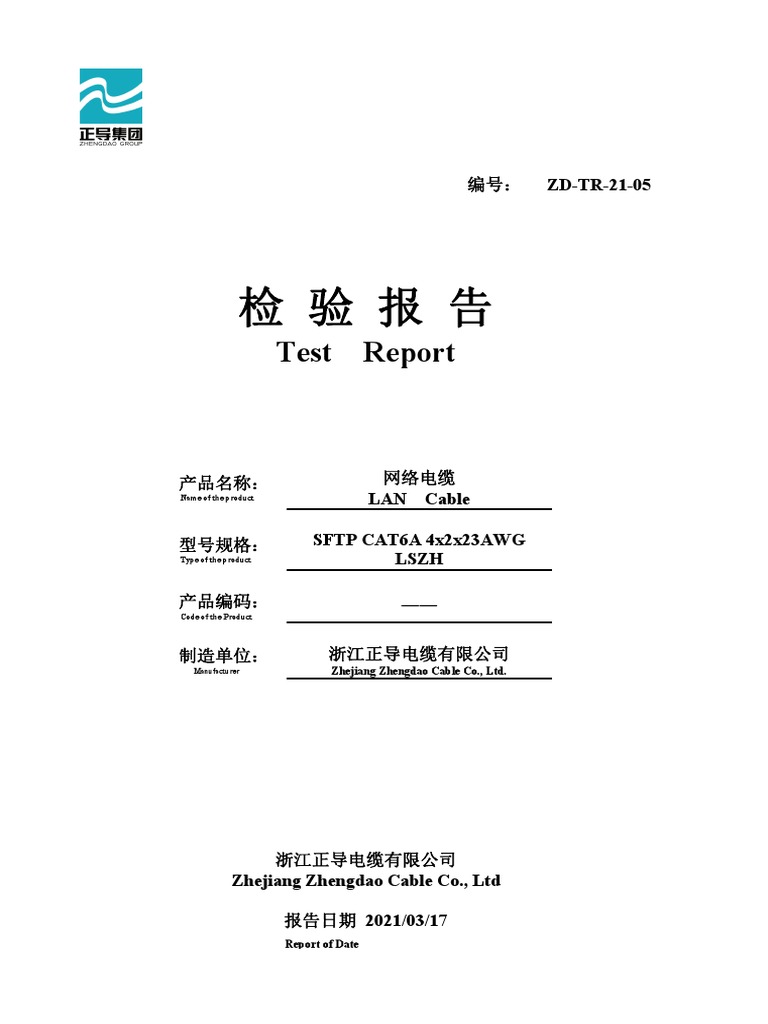

编号： ZD-TR-21-05

检 验 报 告
Test Report

产品名称： 网络电缆
Name of the product LAN Cable

型号规格： SFTP CAT6A 4x2x23AWG

Type of the product LSZH

产品编码： ——
Code of the Product

制造单位： 浙江正导电缆有限公司
Manufacturer Zhejiang Zhengdao Cable Co., Ltd.

浙江正导电缆有限公司
Zhejiang Zhengdao Cable Co., Ltd

报告日期 2021/03/17
Report of Date
 检 验 结 果
TEST RESULT
型号名称：SFTP CAT6A 4x2x23AWG LSZH 检验日期：2021-03-17
Name and Type of Product Date of Test

序号 检验项目 单位 标准要求 检验结果 结论

Item Test Item Unit Requirement Test result Conclusion
一 结构尺寸
Part 1. Size of Structure
导体组成 合格
1. Conductor Constitute
No./mm 1/0.56±0.01 1/0.562
Pass
导体材质 合格
2. Conductor Material
---- CU cu Pass

3. 绝缘最薄厚度
mm ≥0.35 0.40 合格
Min. Insulation Thickness Pass
绝缘外径 合格
4. Insulation Diameter
mm 1.35±0.05 1.355
Pass

5. 护套最薄厚度
mm ≥0.50 0.52 合格
Min. Thickness of Jacket Pass

6. 电缆外径
mm 7.5±0.5 7.6 合格
Cable Outer Diameter Pass

7. 编织密度
% >80 82 合格
Braided Density Pass
二 电气性能
Part 2 Electrical Properties
导体直流电阻 20℃ 合格
1. Ω/100m ≤9.38 6.72
DC Resistance of Conductor @20℃ Pass

线对内导体电阻不平衡
2. Conductor resistance unbalance % ≤2.0 0.45 合格
Pass
within pair
线对间导体电阻不平衡
3. Conductor resistance unbalance % ≤4.0 1.58 合格
Pass
between pair
2.5Kv/2sec.
介电强度 DC(芯-芯) 未击穿 合格
4. Dielectric strength cond.-cond.
----- 应不击穿 No breakdown Pass
No breakdown
绝缘电阻 20℃ 合格
5. MΩ·km ≥5000 30.18*103
DC Insulation Resistance @20℃ Pass

工作电容 合格
6. nF/km ≤56 51.1
Mutual Capacitance Pass

时延差(Skew) 合格 合格
7. ns/100m ≤25
@4~100MHz Pass Pass

4.0MHz ≤3.8
10.0MHz ≤5.9
16.0 MHz ≤7.5
20.0MHz ≤8.4 合格 合格
衰减(ATT)
8. dB/100m 62.5MHz ≤15.0
@4~500MHz Pass Pass
100.0MHz ≤19.1
200.0MHz ≤27.6
500.0MHz ≤45.3
第 1 页 共3页 Page 1 of 3
 检 验 结 果
TEST RESULT
型号名称：SFTP CAT6A 4x2x23AWG LSZH 检验日期：2021-03-17
Name and Type of Product Date of Test

序号 检验项目 单位 标准要求 检验结果 结论

Item Test Item Unit Requirement Test result Conclusion
4.0MHz ≥65.3
10.0MHz ≥59.3
16.0 MHz ≥56.2
近端串音(NEXT) 20.0MHz ≥54.8 合格 合格
9. dB/100m
@4.0~500MHz 62.5MHz ≥47.4 Pass Pass
100.0MHz ≥44.3
200.0MHz ≥39.8
500.0MHz ≥34.8
4.0MHz ≥63.3
10.0MHz ≥57.3
16.0 MHz ≥54.2
20.0MHz ≥52.8 合格 合格
dB/100m
10. 62.5MHz ≥45.4 Pass Pass
近串功率和（PSNEXT）
@4.0~500MHz 100.0MHz ≥42.3
200.0MHz ≥37.8
500.0MHz ≥31.8
4.0MHz ≥23.0
10.0MHz ≥25.0
16.0 MHz ≥25.0
20.0MHz ≥25.0 合格 合格
回波损耗（RL）
11. dB/100m
@4.0~500MHz 62.5MHz ≥21.5 Pass Pass

100.0MHz ≥20.0
200.0MHz ≥18.0
500.0MHz ≥15.2
4.0MHz ≥55.8
10.0MHz ≥47.8
16.0 MHz ≥43.7

dB/100m 20.0MHz
远端串音(ELFEXT) ≥41.8 合格 合格
12.
@4.0~500MHz
62.5MHz ≥32.1 Pass Pass

100.0MHz ≥27.8
200.0MHz ≥21.8
500.0MHz ≥13.8
第 2页 共3页 Page 2 of 3
 检 验 结 果
TEST RESULT
型号名称：SFTP CAT6A 4x2x23AWG LSZH 检验日期：2021-03-17
Name and Type of Product Date of Test

序号 检验项目 单位 标准要求 检验结果 结论

Item Test Item Unit Requirement Test result Conclusion
4.0MHz ≥52.8
10.0MHz ≥44.8
16.0 MHz ≥40.7
20.0MHz ≥38.8 合格 合格
远端串音功率和(PSELFEXT)
13. dB/100m
@4.0~500MHz 62.5MHz ≥28.9 Pass Pass
100.0MHz ≥24.8
200.0MHz ≥18.8
500.0MHz ≥10.8
三 物理机械性能
Part3 Mechanical and Physical Properties
导体断裂伸长率 合格
1. Conductor Elongation at Break
MPa ≥10 16.1
Pass
绝缘断裂伸长率 合格
2. Insulation Elongation at Break
% ≥300 521
Pass
护套抗拉强度 合格
3. Jacket Tensile Strength
MPa ≥10 14.6
Pass
护套断裂伸长率 合格
4. Jacket Elongation at Break
% ≥125 156
Pass
符合 合格
5.
阻燃试验 合格
Flame retardant test
Accord with
IEC 60332-1-2 Pass Pass

标准及试验方法：技术规范
Standard and Test Methods： Technical Specification

编制/日期： 茅丽利 2021-03-17

Organized/Date:

审核/日期：李志强 2021-03-17
Verified/Date:

第 3页 共3页 Page 3 of 3
