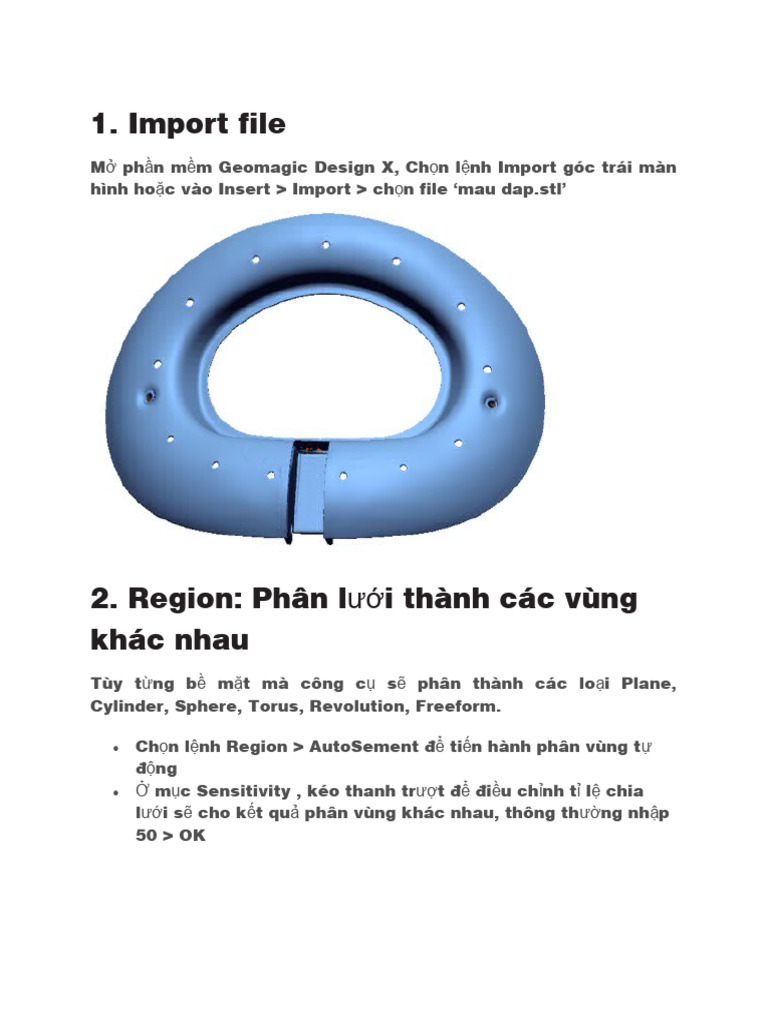

1.

Import file
Mở phần mềm Geomagic Design X, Chọn lệnh Import góc trái màn
hình hoặc vào Insert > Import > chọn file ‘mau dap.stl’

2. Region: Phân lưới thành các vùng


khác nhau
Tùy từng bề mặt mà công cụ sẽ phân thành các loại Plane,
Cylinder, Sphere, Torus, Revolution, Freeform.

 Chọn lệnh Region > AutoSement để tiến hành phân vùng tự


động
 Ở mục Sensitivity , kéo thanh trượt để điều chỉnh tỉ lệ chia
lưới sẽ cho kết quả phân vùng khác nhau, thông thường nhập
50 > OK
Đây là tính năng
quan trọng nhất mà một phần mềm thiết kế ngược chuyên dụng phải có. Geomagic Design X độc quyền
sở hữu tính năng này.

3. Tạo hệ tọa độ:


3.1 Tạo mặt phẳng 1:

Ở Tab Model ,trên thanh công cụ chọn Model


3.2 Tạo mặt phẳng 2:
Tạo mặt phẳng thứ 2 bằng phương pháp Draw line.
Ở Tab Model, trên thanh công cụ chọn Model => Ch ọn Draw Line
ở mục Method => vẽ đường Line giữa tâm ‘mau dap’ => Ok
3.3 Tạo mặt phẳng 3:
Tạo mặt phẳng thứ 3 bằng phương pháp Mirro Plane.
Ở Tab Model, trên thanh công cụ chọn Model > Method > Mirro.
Chọn mặt phẳng 2 vừa tạo và model ‘mau dap’
3.4 Tạo gốc tọa độ
Chọn lệnh Interative Alignment trên thanh công c ụ. Ch ọn Next

Stage để tiếp tục thực hiện lệnh.


Kết quả có được gốc tọa độ chuẩn
