Tài liệu thực hành mạch tương tự - CT135

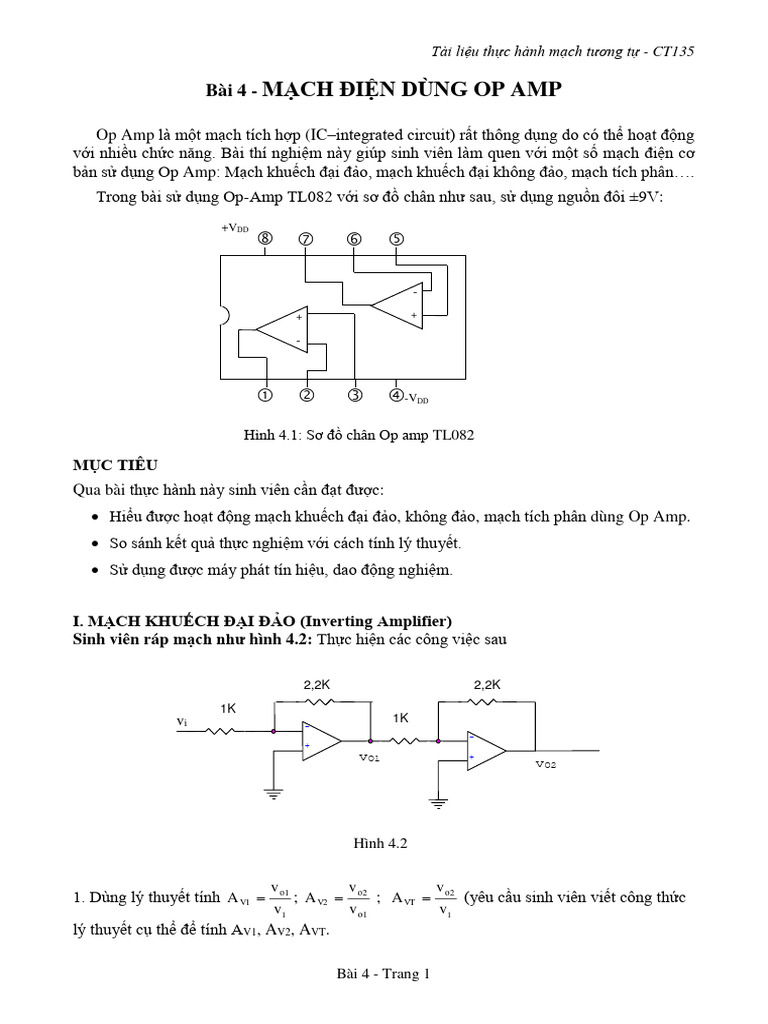

Bài 4 - MẠCH ĐIỆN DÙNG OP AMP

Op Amp là một mạch tích hợp (IC–integrated circuit) rất thông dụng do có thể hoạt động
với nhiều chức năng. Bài thí nghiệm này giúp sinh viên làm quen với một số mạch điện cơ
bản sử dụng Op Amp: Mạch khuếch đại đảo, mạch khuếch đại không đảo, mạch tích phân….
Trong bài sử dụng Op-Amp TL082 với sơ đồ chân như sau, sử dụng nguồn đôi ±9V:
+VDD
   

+ +

   -V DD

Hình 4.1: Sơ đồ chân Op amp TL082

MỤC TIÊU
Qua bài thực hành này sinh viên cần đạt được:
 Hiểu được hoạt động mạch khuếch đại đảo, không đảo, mạch tích phân dùng Op Amp.
 So sánh kết quả thực nghiệm với cách tính lý thuyết.
 Sử dụng được máy phát tín hiệu, dao động nghiệm.

I. MẠCH KHUẾCH ĐẠI ĐẢO (Inverting Amplifier)

Sinh viên ráp mạch như hình 4.2: Thực hiện các công việc sau

2,2K 2,2K
1K
vi 1K
-
-
+
vO1 +
vO2

Hình 4.2

v o1 v v
1. Dùng lý thuyết tính A V1  ; A V2  o2 ; A VT  o2 (yêu cầu sinh viên viết công thức
vi v o1 vi
lý thuyết cụ thể để tính AV1, AV2, AVT.

Bài 4 - Trang 1
 Tài liệu thực hành mạch tương tự - CT135

2. Đưa vi có dạng hình sin vào mạch, biên độ thích hợp (quan sát bằng dao động nghiệm để
vo2 không bị biến dạng), tần số 1KHz.
3. Dùng dao động nghiệm, sử dụng phương pháp so sánh, quan sát và xác định lại AV1, AV2,
AVT. So sánh kết quả với lý thuyết của câu 1.
4. Vẽ tín hiệu vi, vo1, vo2 trên cùng hệ trục tọa độ (yêu cầu sinh viên ghi chú đầy đủ và rõ ràng
trên đồ thị).

II. MẠCH KHUẾCH ĐẠI KHÔNG ĐẢO (None Inverting Amplifier)

Sinh viên ráp mạch như hình 4.3
Thực hiện các công việc (1, 2, 3, 4 như phần thực hành của mạch khuếch đại đảo bên trên)

1K
vi vo1 1K
+ vo2
+
-
-

10K 10K
10K
10K

Hình 4.3

III. MẠCH TÍCH PHÂN

Sinh viên ráp mạch như hình 4.4

C
10K
vi
-
+
Vo

Hình 4.4

Cho vi có dạng tín hiệu vuông, tần số 1KHz, biên độ khá lớn, quan sát vo, vẽ vi và vo
trên cùng hệ trục tọa độ (yêu cầu sinh viên ghi chú đầy đủ và rõ ràng trên đồ thị). Sinh viên
tự chọn giá trị của tụ C sao cho mạch thực hiện lấy tích phân là tốt nhất.

Bài 4 - Trang 2
