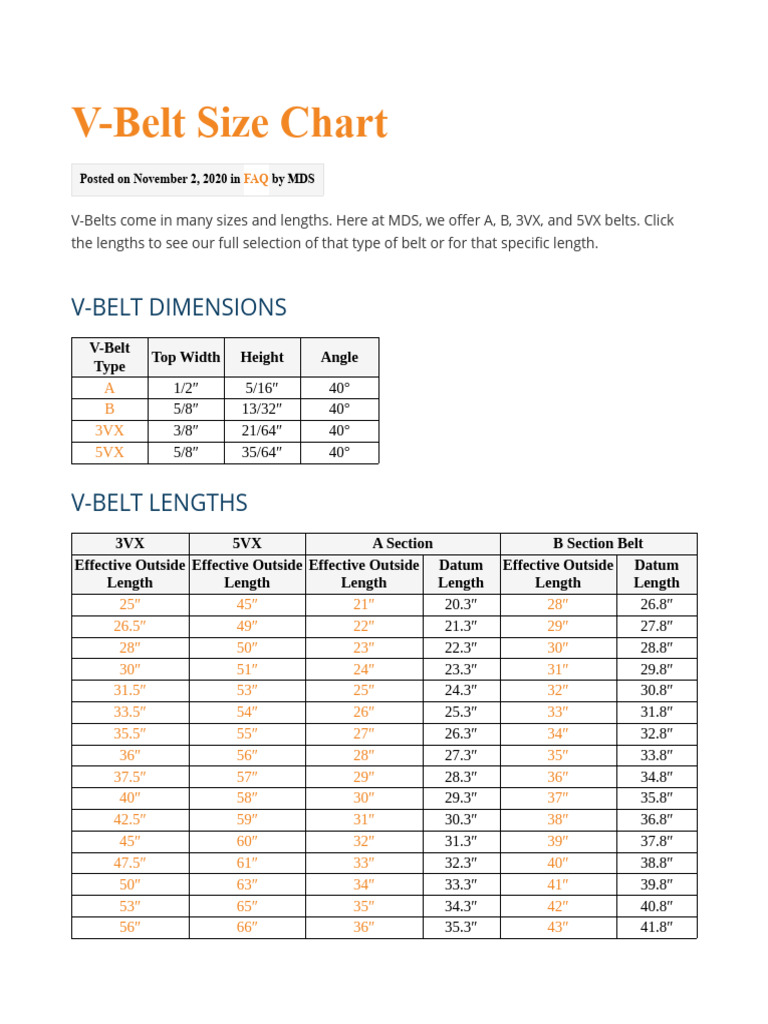

V-Belt Size Chart

Posted on November 2, 2020 in FAQ by MDS

V-Belts come in many sizes and lengths. Here at MDS, we offer A, B, 3VX, and 5VX belts. Click
the lengths to see our full selection of that type of belt or for that specific length.

V-BELT DIMENSIONS
V-Belt
Top Width Height Angle
Type
A 1/2″ 5/16″ 40°
B 5/8″ 13/32″ 40°
3VX 3/8″ 21/64″ 40°
5VX 5/8″ 35/64″ 40°

V-BELT LENGTHS
3VX 5VX A Section B Section Belt
Effective Outside Effective Outside Effective Outside Datum Effective Outside Datum
Length Length Length Length Length Length
25″ 45″ 21″ 20.3″ 28″ 26.8″
26.5″ 49″ 22″ 21.3″ 29″ 27.8″
28″ 50″ 23″ 22.3″ 30″ 28.8″
30″ 51″ 24″ 23.3″ 31″ 29.8″
31.5″ 53″ 25″ 24.3″ 32″ 30.8″
33.5″ 54″ 26″ 25.3″ 33″ 31.8″
35.5″ 55″ 27″ 26.3″ 34″ 32.8″
36″ 56″ 28″ 27.3″ 35″ 33.8″
37.5″ 57″ 29″ 28.3″ 36″ 34.8″
40″ 58″ 30″ 29.3″ 37″ 35.8″
42.5″ 59″ 31″ 30.3″ 38″ 36.8″
45″ 60″ 32″ 31.3″ 39″ 37.8″
47.5″ 61″ 33″ 32.3″ 40″ 38.8″
50″ 63″ 34″ 33.3″ 41″ 39.8″
53″ 65″ 35″ 34.3″ 42″ 40.8″
56″ 66″ 36″ 35.3″ 43″ 41.8″
 60″ 67″ 37″ 36.3″ 44″ 42.8″
63″ 68″ 38″ 37.3″ 45″ 43.8″
67″ 69″ 39″ 38.3″ 46″ 44.8″
71″ 71″ 40″ 39.3″ 47″ 45.8″
75″ 73″ 41″ 40.3″ 48″ 46.8″
80″ 74″ 42″ 41.3″ 49″ 47.8″
85″ 75″ 43″ 42.3″ 50″ 48.8″
90″ 78″ 44″ 43.4″ 51″ 49.8″
95″ 80″ 45″ 44.3″ 52″ 50.8″
100″ 81″ 46″ 45.3″ 53″ 51.8″
106″ 83″ 47″ 46.3″ 54″ 52.8″
84″ 48″ 47.3″ 55″ 53.8″
85″ 49″ 48.3″ 56″ 54.8″
86″ 50″ 49.3″ 57″ 55.8″
88″ 51″ 50.3″ 58″ 56.8″
90″ 52″ 51.3″ 59″ 57.8″
93″ 53″ 52.3″ 60″ 58.8″
95″ 54″ 53.3″ 61″ 59.8″
96″ 55″ 54.3″ 62″ 60.8″
100″ 56″ 55.3″ 63″ 61.8″
103″ 57″ 56.3″ 64″ 62.8″
106″ 58″ 57.3″ 65″ 63.8″
108″ 59″ 58.3″ 66″ 64.8″
112″ 60″ 59.3″ 67″ 65.8″
115″ 61″ 60.3″ 68″ 66.8″
118″ 62″ 61.3″ 69″ 67.8″
123″ 63″ 62.3″ 70″ 68.8″
125″ 64″ 63.2″ 71″ 69.8″
132″ 65″ 64.3″ 72″ 70.8″
140″ 66″ 65.3″ 73″ 71.8″
150″ 67″ 66.3″ 74″ 72.8″
160″ 68″ 67.3″ 75″ 73.8″
170″ 69″ 68.3″ 76″ 74.8″
180″ 70″ 69.3″ 77″ 75.8″
190″ 71″ 70.3″ 78″ 76.8″
200″ 72″ 71.3″ 79″ 77.8″
73″ 72.3″ 80″ 78.8″
74″ 73.3″ 81″ 79.8″
75″ 74.3″ 82″ 80.8″
76″ 75.3″ 83″ 81.8″
 77″ 76.3″ 84″ 82.8″
78″ 77.3″ 85″ 83.8″
79″ 78.3′ 86″ 84.8″
80″ 79.3″ 87″ 85.8″
81″ 80.3″ 88″ 86.8″
82″ 81.3″ 89″ 87.8″
83″ 82.3″ 90″ 88.8″
84″ 83.3″ 91″ 89.8″
85″ 84.3″ 92″ 90.8″
86″ 85.3″ 93″ 91.8″
87″ 86.3″ 94″ 92.8″
88″ 87.3″ 95″ 93.8″
89″ 88.3″ 96″ 94.8″
90″ 89.3″ 97″ 95.8″
91″ 90.3″ 98″ 96.8″
92″ 91.3″ 99″ 97.8″
93″ 92.3″ 100″ 98.8″
94″ 93.3″ 101″ 99.8″
95″ 94.3″ 102″ 100.8″
96″ 95.3″ 103″ 101.8″
97″ 96.3″ 104″ 102.8″
98″ 97.3″ 105″ 103.8″
99″ 98.3″ 106″ 104.8″
100″ 99.3″ 107″ 105.8″
101″ 100.3″ 108″ 106.8″
102″ 101.3″ 109″ 107.8″
103″ 102.3″ 110″ 108.8″
104″ 103.3″ 111″ 109.8″
105″ 104.3″ 113″ 111.8″
107″ 106.3″ 114″ 112.8″
108″ 107.3″ 115″ 113.8″
112″ 111.3″ 117″ 115.8″
114″ 113.3″ 118″ 116.8″
117″ 116.3″ 119″ 117.8″
122″ 121.3″ 120″ 118.8″
130″ 129.3″ 121″ 119.8″
135″ 134.3″ 123″ 121.8″
138″ 137.3″ 125″ 123.8″
146″ 145.3″ 126″ 124.8″
160″ 159.3″ 127″ 125.8″
175″ 174.3″ 129″ 127.8″
182″ 181.3″ 131″ 129.8″
133″ 131.8″
134″ 132.8″
136″ 134.8″
137″ 135.8″
138″ 136.8″
139″ 137.8″
140″ 138.8″
141″ 139.8″
143″ 141.8″
144″ 142.8″
145″ 143.8″
147″ 145.8″
150″ 148.8″
151″ 149.8″
153″ 151.8″
155″ 153.8″
156″ 154.8″
157″ 155.8″
159″ 157.8″
161″ 159.8″
163″ 161.8″
165″ 163.8″
168″ 166.8″
171″ 169.8″
173″ 171.8″
175″ 173.8″
176″ 174.8″
178″ 176.8″
183″ 181.8″
188″ 186.8″
193″ 191.8″
198″ 196.8″
208″ 206.8″
209″ 207.8″
213″ 211.8″
226″ 225.3″
238″ 237.3″
241″ 240.3″
256″ 255.3″
271″ 270.3″
