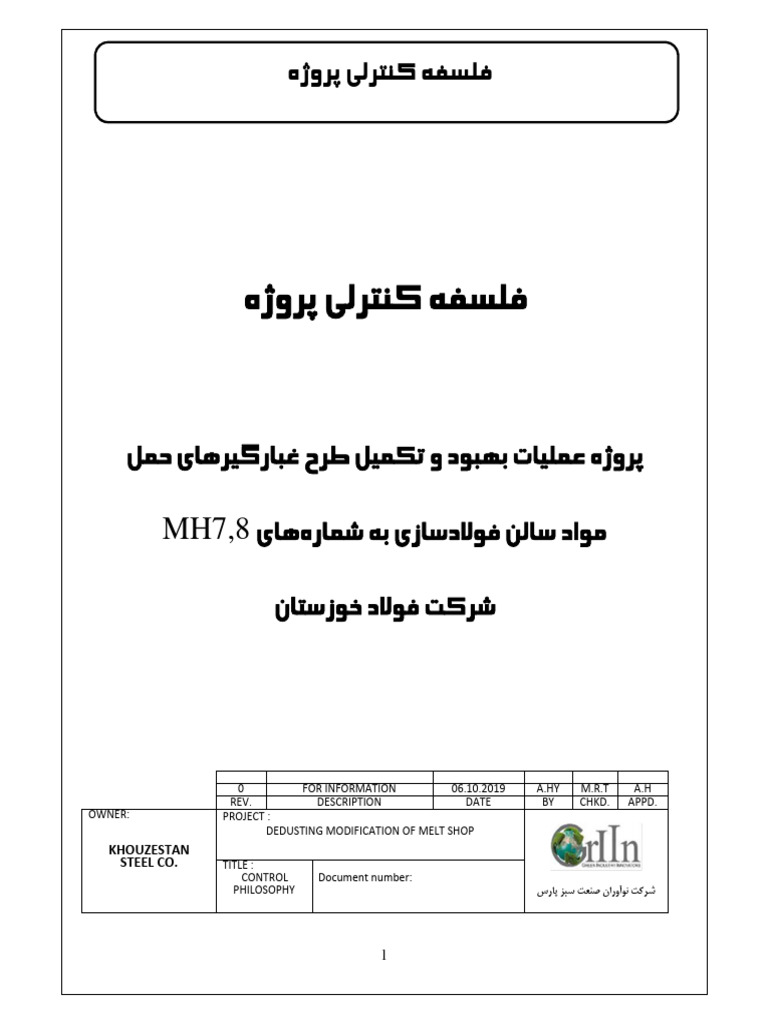

پروژه بهبود غبارگیر فولادسازی
پروژه بهبود غبارگیر فولادسازی
1
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﻣﻘﺪﻣﻪ:
ﻃﺒﻖ ﻓﻠﻮﺷﻴﺖ وﻳﺮاﻳﺶ ) 4ﺿﻤﻴﻤﻪ ﺷﻤﺎره (1دﻗﻴﻘﺎً 300ﻧﻘﻄﻪ ﻣﻜﺶ ﻏﺒﺎر ﺟﻬﺖ ﻏﺒﺎرزداﻳﻲ از ﮔﺎﻟﺮي 181و ﻣﺨﺎزن ده ﻛﻮره
ﻣﻮﺟﻮد ﺳﺎﻟﻦ ﻓﻮﻻد ﺳﺎزي در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ .دﺑﻲ ،ﺳﺮﻋﺖ و ﺳﺎﻳﺰ داﻛﺖ ﻣﻮرد ﻧﻴﺎز ﻧﻘﺎط ﻣﻜﺶ در ﻛﻨﺎر ﻧﻘﺎط ﺑﺮروي ﻧﻘﺸﻪ
ﻓﻠﻮ ﺷﻴﺖ ﺑﻄﻮر ﻛﺎﻣﻞ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ.
ﺑﺎ ﺟﻤﻊ دﺑﻲ ﻛﻠﻴﻪ ﻧﻘﺎط ﻣﻜﺶ در ﻛﻞ ﺳﻴﺴﺘﻢ )ده ﻛﻮره ( ﻇﺮﻓﻴﺖ ﻣﺎﻛﺰﻳﻤﻢ 1,029,552 m3/hﺣﺎﺻﻞ ﻣﻲﺷﻮد .ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در
ﻓﻠﻮﺷﻴﺖ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ ﻣﻜﺶ از ﻧﻘﺎط ﻓﻮق ﺗﻮﺳﻂ دو دﺳﺘﮕﺎه ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮن ﺑﺎ ﻇﺮﻓﻴﺖ 200,000 m3/hو ﻣﺠﻤﻮع
400,000 m3/hﺻﻮرت ﻣﻲ ﭘﺬﻳﺮد.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ ﻣﺸﺎﻫﺪه ﻣﻲﮔﺮدد دﺑﻲ ﻣﻮرد ﻧﻴﺎز ﺟﻬﺖ ﻣﻜﺶ از ﻛﻠﻴﻪ ﻧﻘﺎط ﻏﺒﺎرزا ﺑﺴﻴﺎر ﺑﻴﺸﺘﺮ از دﺑﻲ ﻣﻮﺟﻮد ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮنﻫﺎ
ﺑﻮده وﻟﺬا ﺟﻬﺖ ﺣﻞ اﻳﻦ ﻣﺸﻜﻞ ﻣﻲﺑﺎﻳﺴﺖ ﻧﻘﺎط ﻣﻜﺶ ﺑﺮاﺳﺎس ﻧﻴﺎز و در ﻫﻨﮕﺎم ﺗﻮﻟﻴﺪ ﻏﺒﺎر در ﻣﺪار ﻗﺮار ﮔﻴﺮﻧﺪ.
در اﻳﻦ راﺳﺘﺎ ﺑﻴﺶ از 200ﻋﺪد دﻣﭙﺮ ﻣﻮﺗﻮري ﺟﻬﺖ ﻛﻨﺘﺮل دﺑﻲ ﺑﻪ ﺳﻴﺴﺘﻢ اﺿﺎﻓﻪ ﺷﺪه اﺳﺖ ﻛﻪ اﻳﻦ دﻣﭙﺮﻫﺎ و ﻧﻘﺎط اﺗﺼﺎل آﻧﻬﺎ
ﺑﻪ ﺳﻴﺴﺘﻢ در ﻗﻠﻮﺷﻴﺖ ﻣﺸﺨﺺ ﺷﺪه اﻧﺪ .دﻣﭙﺮﻫﺎ ﻣﻲﺑﺎﻳﺴﺖ ﺑﻪ ﻧﺤﻮي ﻛﻨﺘﺮل ﮔﺮدﻧﺪ ﻛﻪ ﻋﻼوه ﺑﺮ ﻏﺒﺎرزداﻳﻲ ﺻﺤﻴﺢ در ﻧﻘﺎط ﺗﻮﻟﻴﺪ
ﻏﺒﺎر ،ﻇﺮﻓﻴﺖ ﻣﻨﺎﺳﺐ ﻧﻴﺰ ﺟﻬﺖ ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮنﻫﺎ ﺗﺄﻣﻴﻦ ﻧﻤﺎﻳﻨﺪ.
در ﺳﻴﺴﺘﻢ دو ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮن MH7و MH8وﺟﻮد دارﻧﺪ ﻛﻪ ﻛﻮرهﻫﺎي ﺳﺎﻟﻦ ﻓﻮﻻدﺳﺎزي ﺑﻪ ﺻﻮرت ﻧﺎﻣﺘﻨﺎﺳﺐ ﺑﺮوي آﻧﻬﺎ
ﺗﻘﺴﻴﻢ ﺷﺪهاﻧﺪ.
MH7ﻣﻜﺶ از ﻧﻘﺎط ﻏﺒﺎرزاي ﻛﻮرهﻫﺎي LF1, LF2, LF4, EAF1, EAF2, EAF3, EAF4را اﻧﺠﺎم ﻣﻲدﻫﺪ .ﻧﻘﺎط
ﻣﻜﺶ ﻣﺮﺑﻮط ﺑﻪ اﺑﺘﺪاي ﮔﺎﻟﺮي ﻧﻴﺰ در اﻳﻦ ﻣﺠﻤﻮﻋﻪ ﻟﺤﺎظ ﺷﺪه اﺳﺖ.
MH8ﻣﻜﺶ از ﻧﻘﺎط ﻏﺒﺎرزاي ﻛﻮرهﻫﺎي LF3, EAF5, EAF6را اﻧﺠﺎم ﻣﻲدﻫﺪ .
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ اﻳﻦ ﺗﻘﺴﻴﻢﺑﻨﺪي ﺗﻮﺳﻂ ﻃﺮاح اﺻﻠﻲ ﭘﺮوژه ﺻﻮرت ﭘﺬﻳﺮﻓﺘﻪ اﺳﺖ.
ﺟﻬﺖ ﻣﺸﺨﺺ ﺷﺪن ﻧﺤﻮه ﻛﻨﺘﺮل ﭘﺮوﺳﻪ ،ﻛﻮرهﻫﺎي EAF, LFﺑﺼﻮرت ﺟﺪاﮔﺎﻧﻪ و ﺑﻪ ﺷﺮح ذﻳﻞ ﺗﺤﻠﻴﻞ ﻣﻲﮔﺮدﻧﺪ.
2
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
-1ﻛﻮرهﻫﺎي : EAF
ﻧﻘﺎط ﻣﻜﺶ ﺑﺮ روي اﻳﻦ ﻛﻮرهﻫﺎ ﺑﻪ ﺳﻪ زون ﺗﻘﺴﻴﻢ ﺑﻨﺪي ﺷﺪهاﻧﺪ ﻛﻪ در ﺷﻜﻞ ذﻳﻞ ﺑﺼﻮرت ﺷﻤﺎﺗﻴﻚ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪهاﻧﺪ.
3
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone1
ﺷﺎﻣﻞ ﻫﻮدﻫﺎﻳﻲ ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ در ﺳﻘﻒ ﮔﺎﻟﺮي ﻧﺼﺐ ﺧﻮاﻫﻨﺪ ﺷﺪ و ﺟﻬﺖ ﻣﻜﺶ ﻏﺒﺎر اﻳﺠﺎد ﺷﺪه از ﺗﺮﻳﭙﺮﻫﺎ ﺗﻌﺒﻴﻪ ﺷﺪهاﻧﺪ.
ﺑﺮاي ﻫﺮ ﻣﺨﺰن ﻛﻪ ﺷﺎﻣﻞ ﻣﻮاد اﻓﺰودﻧﻲ اﺳﺖ دو ﻫﻮد در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ دﻟﻴﻞ آن وﺟﻮد دو ﻧﻘﻄﻪ ﺷﺎرژ ﺑﺮاي ﻫﺮ
ﻣﺨﺰن ﻣﻲﺑﺎﺷﺪ.
در واﻗﻊ ﻫﺮﻣﺨﺰن ﻗﺎﺑﻠﻴﺖ ﺷﺎرژ از دو ﻧﻘﻄﻪ و در راﺳﺘﺎي دوﺑﻠﺖ اﺻﻠﻲ BC30-01و BC30-02را دارﻧﺪ ﻛﻪ ﺗﺮﻳﭙﺮ اﻣﻜﺎن
ﺗﻮﻗﻒ در اﻳﻦ ﻣﻜﺎﻧﻬﺎ را داﺷﺘﻪ و ﺟﻬﺖ ﻣﻜﺶ ﻏﺒﺎر آﻧﻬﺎ ﺑﺮاي ﻫﺮ ﻧﻘﻄﻪ ﻳﻚ ﻫﻮد و ﻣﺠﻤﻮﻋﺎً دو ﻫﻮد ﺑﺮاي ﻫﺮ ﺑﻴﻦ ﻣﻮاد اﻓﺰوﻧﻲ
ﻟﺤﺎظ ﺷﺪه اﺳﺖ .ﺑﺮاي ﻫﺮ دو ﻫﻮد و در واﻗﻊ ﺑﺮاي ﻫﺮ ﻣﺨﺰن ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻣﻜﺶ از آن ﻧﻘﻄﻪ را
ﻛﻨﺘﺮل ﻣﻲﻧﻤﺎﻳﺪ.
ﺑﺮاي ﻣﺨﺎزن DRIﺑﺪﻟﻴﻞ وﺟﻮد ﻧﻘﺎط ﺷﺎرژ ﭘﻴﻮﺳﺘﻪ ) ﺑﻪ اﺑﻌﺎد (5000x 400mmﺑﻪ اﻻﺟﺒﺎر ﻫﻮدﻫﺎي ﭘﻴﻮﺳﺘﻪاي ﺟﻬﺖ ﻣﻜﺶ
ﻏﺒﺎر ﺗﺮﻳﭙﺮﻫﺎ در اﻳﻦ ﻧﻘﺎط ﻣﻴﺒﺎﻳﺴﺖ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﻮد.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﺷﻜﻞ ذﻳﻞ ﻣﺸﺎﻫﺪه ﻣﻲﮔﺮدد ﺟﻬﺖ ﺑﻴﻦﻫﺎي DRIﺳﻪ ﻧﻘﻄﻪ ﻓﻴﻜﺲ ﻛﻪ ﺑﺎ ﺣﺮوف F1,2,3ﻣﺸﺨﺺ ﺷﺪهاﻧﺪ
در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ اﻳﻦ ﻧﻘﺎط دﻗﻴﻘﺎً ﻣﻜﺎﻧﻬﺎﻳﻲ ﺧﻮاﻫﻨﺪ ﺑﻮد ﻛﻪ ﺗﺮﻳﭙﺮ ﺑﺮروي آﻧﻬﺎ ﺗﻮﻗﻒ ﻛﺮده و ﺷﺎرژ ﻛﺎﻣﻞ ﺑﻴﻦ ﺻﻮرت
ﻣﻲﭘﺬﻳﺮد .ﻣﻜﺶ از ﻫﺮ ﻛﺪام از اﻳﻦ ﻧﻘﺎط ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮﻣﻮﺗﻮري ﺗﺤﺖ ﻛﻨﺘﺮل ﺧﻮاﻫﺪ ﺑﻮد.
ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﻳﻨﻜﻪ ﺗﺮﻳﭙﺮ ﺑﺮروي ﺑﻴﻦﻫﺎي DRIﺑﺼﻮرت ﭘﻴﻮﺳﺘﻪ و ﺑﺎ رﻳﺰش ﻣﻮاد داﺋﻢ ﻗﺎﺑﻠﻴﺖ ﺣﺮﻛﺖ دارد ،ﺑﻨﺎﺑﺮاﻳﻦ درﺑﻴﻦ ﻫﻮدﻫﺎي
ﻓﻴﻜﺲ ﻳﻌﻨﻲ ﻧﻘﺎط F1,F2,F3ﻫﻮدﻫﺎي دﻳﮕﺮي ﺗﻌﺒﻴﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﺑﺎ ﺣﺮوف V1,V2در ﺷﻜﻞ ﻣﺸﺨﺺ ﺷﺪهاﻧﺪ.
4
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
اﻳﻦ ﻫﻮدﻫﺎ ﻫﻨﮕﺎﻣﻲ ﻛﻪ ﺗﺮﻳﭙﺮ از روي ﻧﻘﺎط ﻓﻴﻜﺲ ﺟﺎﺑﺠﺎ ﺷﻮﻧﺪ ﺑﻪ ﻣﺪار اﺿﺎﻓﻪ ﺧﻮاﻫﻨﺪ ﺷﺪو ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻋﻤﻠﻜﺮد ﻳﻜﺴﺎن آﻧﻬﺎ ﺑﺮاي
ﻫﺮ ﺳﻪ ﻫﻮد ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ.در واﻗﻊ ﺗﺮﻳﭙﺮ ﺑﺎ ﮔﺬر ازﻧﻘﻄﻪ F1ﺑﺎﻋﺚ ﺑﺴﺘﻪ ﺷﺪن دﻣﭙﺮ F1و ﺑﺎز ﺷﺪن
دﻣﭙﺮ V1ﺧﻮاﻫﺪ ﺷﺪ.
در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ ،ﺣﺪاﻛﺜﺮ ﭼﻬﺎر ﻣﺠﻤﻮﻋﻪ ﻫﻮد ﻣﻲﺑﺎﻳﺴﺖ در ﻣﺤﺎﺳﺒﺎت ﻇﺮﻓﻴﺖ ﻛﺎرﻛﺮد ﻟﺤﺎظ ﮔﺮدﻧﺪ .دﻟﻴﻞ اﻳﻦ
ﻛﺎر ،اﻣﻜﺎن رﻳﺰش ﻫﻤﺰﻣﺎن دو ﺗﺮﻳﭙﺮ ﻣﻲ ﺑﺎﺷﺪ ﻛﻪ در اﻳﻦ ﺣﺎﻟﺖ ﻧﻴﺰ دو ﺗﺮﻳﭙﺮ دﻳﮕﺮ ﺑﺼﻮرت ﺑﺎي ﭘﺎس ﻋﻤﻞ ﺧﻮاﻫﻨﺪ ﻧﻤﻮد و رﻳﺰش
ﻣﻮاد در آﻧﻬﺎ اﻧﺠﺎم ﻣﻲﺷﻮد .ﺑﻨﺎﺑﺮاﻳﻦ ﭼﻬﺎر ﻫﻮد در ﭼﻬﺎر ﻧﻘﻄﻪ ﺗﻮﻗﻒ ﺗﺮﻳﭙﺮﻫﺎ ﻣﻲﺑﺎﻳﺴﺖ در ﻣﺪار ﺑﺎﺷﻨﺪ.
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ ﺑﺮاي ﻛﻞ ﺳﻴﺴﺘﻢ ﻏﺒﺎرزداﻳﻲ ﺳﺎﻟﻦ اﻳﻦ ﺣﺎﻟﺖ ﻣﺎﻛﺰﻳﻤﻢ دﺑﻲ ﺧﻮاﻫﺪ ﺑﻮد ﻛﻪ در ﻫﻮدﻫﺎي ﮔﺎﻟﺮي اﻳﺠﺎد
ﺧﻮاﻫﺪ ﺷﺪ .ﺑﻨﺎﺑﺮاﻳﻦ ﺑﺮاي ﻛﻮرهﻫﺎي دﻳﮕﺮ LFو EAFدر Zone1ﻧﻴﺎز ﺑﻪ ﻟﺤﺎظ ﻛﺮدن دﺑﻲ اﻳﻦ ﻫﻮدﻫﺎ ﻧﻤﻲﺑﺎﺷﺪ.
ﻫﻤﭽﻨﻴﻦ ﭼﻮن ﺗﺮﻳﭙﺮﻫﺎ اﻣﻜﺎن ﺷﺎرژ ﻛﻮرهﻫﺎي ﻣﺨﺘﻠﻒ را دارﻧﺪ ﺑﻨﺎﺑﺮاﻳﻦ دﺑﻲ ذﻛﺮ ﺷﺪه ﺑﺮاي ﻫﻮدﻫﺎ در ﻣﺤﺎﺳﺒﺎت ﻫﺮدو ﻣﻮﻟﺘﻲ
ﺳﻴﻜﻠﻮن ﻣﻲﺑﺎﻳﺴﺖ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﻮد .در ﻣﺤﺎﺳﺒﺎت اﻳﻦ ﻇﺮﻓﻴﺖ ﺑﺮاي ﻣﻮﻟﺘﻲ ﺳﻴﻠﻜﻮن MH7در ﻛﻮره ي EAF1و ﺑﺮاي ﻣﻮﻟﺘﻲ
ﺳﻴﻠﻜﻮن MH8در در ﻛﻮره ي EAF5ﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ.
:Zone2
ﺷﺎﻣﻞ ﻣﻜﺶ از ﻣﺨﺎزن ﻣﻲﺑﺎﺷﻨﺪ .دﺑﻲ ﻣﻨﺎﺳﺐ ﺟﻬﺖ ﻣﻜﺶ از اﻳﻦ ﻣﺨﺎزن ﺑﺮاﺳﺎس اﺑﻌﺎد ﺑﺎز ﺷﻮد ورودي ﻣﻮاد ﺑﻪ ﺑﻴﻦﻫﺎ ﺗﻌﻴﻴﻦ
ﺷﺪه اﺳﺖ .ﻟﺬا ﻣﻲﺑﺎﻳﺴﺖ ﺟﻬﺖ ﻣﺴﺪود ﻛﺮدن ﻣﻨﺎﻓﺬ و ﻛﺎﻫﺶ ﺑﺎزﺷﻮ و ورودي ﺑﻪ ﻧﺤﻮي ﻛﻪ رﻳﺰش ﻣﻮاد ﻧﻴﺰ دﭼﺎر اﺧﻼل ﻧﮕﺮدد
ﺗﻤﻬﻴﺪات ﻣﻨﺎﺳﺒﻲ دﻳﺪه ﺷﻮد.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﻓﻠﻮﺷﻴﺖ دﻳﺪه ﻣﻲﺷﻮد ﻫﺮ ﻧﻘﻄﻪ ﻣﻜﺶ از ﻣﺨﺎزن ﻧﻪ ﮔﺎﻧﻪ ،ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ
اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪه اﺳﺖ و ﺑﻨﺎﺑﺮاﻳﻦ ﻗﺎﺑﻞ ﻛﻨﺘﺮل ﻣﻲﺑﺎﺷﻨﺪ.
در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﻳﻨﻜﻪ ﻋﻤﻞ ﺷﺎرژ ﺗﻮﺳﻂ ﺗﺮﻳﭙﺮﻫﺎ ﺻﻮرت ﻣﻲﭘﺬﻳﺮد،ﻟﺬا در ﻋﻴﻦ واﺣﺪ اﻣﻜﺎن ﺷﺎرژ دو ﻣﺨﺰن
وﺟﻮد دارد ﺑﻨﺎﺑﺮاﻳﻦ ﻇﺮﻓﻴﺖ دو ﻣﺨﺰن در ﻣﺤﺎﺳﺒﺎت ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ .ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﻳﻨﻜﻪ دﺑﻲ ﻧﻘﺎط در
ﻣﺨﺎزن ﻣﺨﺘﻠﻒ ﻣﺘﻔﺎوت ﻣﻲﺑﺎﺷﺪ دﺑﻲ ﻣﺨﺎزن DRIﻛﻪ ﻣﻘﺪار ﺑﻴﺸﺘﺮي دارﻧﺪ ﺟﻬﺖ ﻣﺤﺎﺳﺒﻪ ﻇﺮﻓﻴﺖ ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ ﻟﺤﺎظ ﺧﻮاﻫﻨﺪ
ﺷﺪ.
ﻫﻤﭽﻨﻴﻦ ﭼﻮن ﺗﺮﻳﭙﺮﻫﺎ اﻣﻜﺎن ﺷﺎرژ ﻛﻮرهﻫﺎي ﻣﺨﺘﻠﻒ را دارﻧﺪ ﺑﻨﺎﺑﺮاﻳﻦ دﺑﻲ ذﻛﺮ ﺷﺪه ﺑﺮاي ﻣﺨﺎزن ،درﻣﺤﺎﺳﺒﺎت ﻫﺮدو ﻣﻮﻟﺘﻲ
ﺳﻴﻜﻠﻮن ﻣﻲﺑﺎﻳﺴﺖ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﻮد .در ﻣﺤﺎﺳﺒﺎت اﻳﻦ ﻇﺮﻓﻴﺖ ﺑﺮاي ﻣﻮﻟﺘﻲ ﺳﻴﻠﻜﻮن MH7در در ﻛﻮره ي EAF1و ﺑﺮاي
ﻣﻮﻟﺘﻲ ﺳﻴﻠﻜﻮن MH8در در ﻛﻮره ي EAF5ﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ.
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ ﻛﻪ ﻇﺮﻓﻴﺖ ﻣﺨﺎزن ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﻳﻨﻜﻪ ﻫﺮ ﺑﻴﻦ دو ﺑﺎز ﺷﻮد دارد ،ﺑﺮاﺳﺎس دو ﺑﺎزﺷﻮد ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ
وﺑﺮاﻳﻦ اﺳﺎس ﻣﻜﺶ ﺑﺼﻮرﺗﻲ ﺧﻮاﻫﺪ ﺑﻮد ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺧﺎرج ﻧﮕﺮدد.
5
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺸﻜﻼت ﻗﺮار دادن ﮔﻴﺖ ﺑﺮروي درﻳﭽﻪﻫﺎي ورودي ﻣﻮاد ،ﻫﻴﭻ ﮔﻮﻧﻪ ﮔﻴﺘﻲ ﺑﺮاي درﻳﭽﻪﻫﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻧﺸﺪه
اﺳﺖ و ﻟﺬا دﺑﻲ ﻣﻜﺶ از ﻫﺮ ﻣﺨﺰن درﺣﺎﻟﺘﻲ ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺑﻪ ﺑﻴﺮون ﻧﻔﻮد ﻧﻜﻨﺪ .در واﻗﻊ دﺑﻲ ﺑﺮاﺳﺎس
ﺳﻄﺢ دو ﺑﺎزﺷﻮ ﻫﺮ ﺑﻴﻦ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.
ﺟﻬﺖ ﺣﺼﻮل از اﻃﻤﻴﻨﺎن ﻣﻜﺶ ﻛﺎﻣﻞ ﻏﺒﺎر ﺑﻌﺪ از ﮔﺬر ﺗﺮﻳﭙﺮ از ﻣﺨﺰن وﺗﻜﻤﻴﻞ ﺷﺎرژ ،ﻣﻜﺶ ﺗﺎ ﭼﻨﺪ دﻗﻴﻘﻪ ﺑﻌﺪ از ﺷﺎرژ ﻛﺎﻣﻞ
ﻧﻴﺰ اداﻣﻪ ﺧﻮاﻫﺪ داﺷﺖ.ﻣﺪت زﻣﺎن دﻗﻴﻖ درﻫﻨﮕﺎم راه اﻧﺪازي و ﺑﺮ اﺳﺎس ﻣﺸﺎﻫﺪات ﻋﻴﻨﻲ ﻗﺎﺑﻞ ﺗﻨﻈﻴﻢ ﺧﻮاﻫﺪ ﺑﻮد.
: ZONE 3
در اﻳﻦ ﻗﺴﻤﺖ ﺷﺶ ﻧﻘﻄﻪ ﻣﻜﺶ ﺑﺮاي ﺳﻴﺴﺘﻢ ﺗﻮزﻳﻦ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻫﻤﮕﻲ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﺑﻪ
ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ و ﺗﺤﺖ ﻛﻨﺘﺮل ﻣﻲ ﺑﺎﺷﻨﺪ.ﺳﻪ ﺑﻴﻦ اول ﻃﺒﻖ ﺗﻮاﻓﻖ ﺻﻮرت ﮔﺮﻓﺘﻪ ﺑﺪﻟﻴﻞ ﻛﻢ ﺑﻮدن ﻏﺒﺎر و ﻛﺎرﻛﺮد
ﻛﻢ ﺑﻪ ﺳﻴﺴﺘﻢ اﺿﺎﻓﻪ ﻧﺸﺪه اﻧﺪ.
ﻫﻤﭽﻨﻴﻦ ﺑﺮاي ﺑﻠﺖ ﺟﻤﻊ ﻛﻨﻨﺪه ﻣﻮاد ،ﻛﻪ ﻣﻮاد رﻳﺰﺷﻲ از ﺑﻠﺘﻬﺎي ﺳﻴﺴﺘﻢ ﺗﻮزﻳﻦ را ﺑﻪ ﺳﻤﺖ ﻛﻮره ﻫﺪاﻳﺖ ﻣﻲ ﻛﻨﺪ ﺳﻪ ﻧﻔﻄﻪ
ﻣﻜﺶ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ اﻳﻦ ﺳﻪ ﻧﻘﻄﻪ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﻛﻨﺘﺮل ﻣﻲ ﮔﺮدﻧﺪ.
ﺑﺪﻟﻴﻞ اﻳﻨﻜﻪ اﻣﻜﺎن دﺷﺎرژ ﻛﻠﻴﻪ ﻣﺨﺎزن ﺑﻪ ﺻﻮرت ﻫﻤﺰﻣﺎن و در ﻫﻨﮕﺎم ﺑﺎرﮔﻴﺮي ﻛﻮره وﺟﻮد دارد ،در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ
ﺳﻴﺴﺘﻢ ﻏﺒﺎرﮔﻴﺮ اﻳﻦ دو دﻣﭙﺮ ﺑﺎز ﺧﻮاﻫﻨﺪ ﺑﻮد و ﻟﺬا در ﻣﺤﺎﺳﺒﺎت ﻇﺮﻓﻴﺖ ﻣﺎﻛﺰﻳﻤﻢ ﻛﺎرﻛﺮد،دﺑﻲ ﺗﻤﺎﻣﻲ ﻧﻘﺎط اﻳﻦ ﻣﻨﻄﻘﻪ ﻣﺤﺎﺳﺒﻪ ﻣﻲ
ﮔﺮدد.
6
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
7
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone1
ورودي ﺑﻴﻦﻫﺎي LF1 , LF2ﻣﺘﻔﺎوت ﻣﻲﺑﺎﺷﻨﺪ .ﺗﻌﺪادي از آﻧﻬﺎ دو درﻳﭽﻪ ورودي ﻣﻮاد دارﻧﺪ و ﺗﻌﺪادي از آﻧﻬﺎ ﻳﻚ درﻳﭽﻪ
دارﻧﺪ .ﺑﻨﺎﺑﺮاﻳﻦ ﻧﻘﺎط ﺗﻮﻗﻒ ﺗﺮﻳﭙﺮﻫﺎ ﻧﻴﺰ ﺑﺮ اﻳﻦ اﺳﺎس ﺗﻌﻴﻴﻦ ﺷﺪه و ﺑﻪ ﺗﺒﻊ آن ﺗﻌﺪاد ﻫﻮدﻫﺎ ﻧﻴﺰ ﺑﻪ ﭘﻴﺮوي از آن در ﻓﻠﻮﺷﻴﺖ ﺗﻌﻴﻴﻦ
ﺷﺪه اﺳﺖ.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ ﻗﺒﻼً ﻧﻴﺰ ﮔﻔﺘﻪ ﺷﺪه ﺑﺪﻟﻴﻞ اﻳﻨﻜﻪ ﻇﺮﻓﻴﺖ ﻣﺎﻛﺰﻳﻤﻢ ﭼﻬﺎر ﻫﻮد در ﻛﻮرهﻫﺎي EAFﻟﺤﺎظ ﮔﺮدﻳﺪ ﻋﻤﻼً دﺑﻲ در ﺣﺎﻟﺖ
ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ در ﻛﻮرهﻫﺎي LFﻟﺤﺎظ ﻧﺨﻮاﻫﺪ ﺷﺪ.
:Zone2
ﺷﺎﻣﻞ ﻣﻜﺶ از ﻣﺨﺎزن ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ دﺑﻲ ﻣﻨﺎﺳﺐ ﺟﻬﺖ ﻣﻜﺶ از اﻳﻦ ﻣﺨﺎزن ﺑﺮاﺳﺎس اﺑﻌﺎد ﺑﺎز ﺷﻮد ورودي ﻣﻮاد ﺑﻪ ﺑﻴﻦﻫﺎ
ﺗﻌﻴﻴﻦ ﺷﺪه اﺳﺖ .ﻟﺬا ﻣﻲﺑﺎﻳﺴﺖ ﺟﻬﺖ ﻣﺴﺪود ﻛﺮدن ﻣﻨﺎﻓﺬ و ﻛﺎﻫﺶ ﺑﺎزﺷﻮ و ورودي ﺑﻪ ﻧﺤﻮي ﻛﻪ رﻳﺰش ﻣﻮاد ﻧﻴﺰ دﭼﺎر اﺧﻼل
ﻧﮕﺮدد .ﺗﻤﻬﻴﺪات ﻣﻨﺎﺳﺒﻲ دﻳﺪه ﺷﻮد .ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﻓﻠﻮﺷﻴﺖ دﻳﺪه ﻣﻲﺷﻮد ﻫﺮ ﻧﻘﻄﻪ ﻣﻜﺶ از ﻣﺨﺎزن ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ اﺗﻮﻣﺎﺗﻴﻚ
ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪه اﺳﺖ و ﺑﻨﺎﺑﺮاﻳﻦ ﻗﺎﺑﻞ ﻛﻨﺘﺮل ﻣﻲﺑﺎﺷﻨﺪ .ﺟﻬﺖ ﺣﺼﻮل از اﻃﻤﻴﻨﺎن ﻣﻜﺶ ﻛﺎﻣﻞ ﻏﺒﺎر ،ﺑﻌﺪ از
ﮔﺬر ﺗﺮﻳﭙﺮ از ﻣﺨﺰن وﺗﻜﻤﻴﻞ ﺷﺎرژ ،ﻣﻜﺶ ﺗﺎ ﭼﻨﺪ دﻗﻴﻘﻪ ﺑﻌﺪ از ﺷﺎرژ ﻛﺎﻣﻞ ﻧﻴﺰ اداﻣﻪ ﺧﻮاﻫﺪ داﺷﺖ.ﻣﺪت زﻣﺎن دﻗﻴﻖ درﻫﻨﮕﺎم راه
اﻧﺪازي و ﺑﺮ اﺳﺎس ﻣﺸﺎﻫﺪات ﻋﻴﻨﻲ ﻗﺎﺑﻞ ﺗﻨﻈﻴﻢ ﺧﻮاﻫﺪ ﺑﻮد.
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ ﻛﻪ ﻇﺮﻓﻴﺖ ﻣﺨﺎزن ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺑﺎزﺷﻮدر ﻧﻈﺮﮔﺮﻓﺘﻪ ﺷﺪه ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ و ﻣﻜﺶ ﺑﺼﻮرﺗﻲ ﺧﻮاﻫﺪ ﺑﻮد
ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺧﺎرج ﻧﮕﺮدد.
ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺸﻜﻼت ﻗﺮار دادن ﮔﻴﺖ ﺑﺮروي درﻳﭽﻪﻫﺎي ورودي ﻣﻮاد ،ﻫﻴﭻ ﮔﻮﻧﻪ ﮔﻴﺘﻲ ﺑﺮاي درﻳﭽﻪﻫﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻧﺸﺪه
اﺳﺖ و ﻟﺬا دﺑﻲ ﻣﻜﺶ از ﻫﺮ ﻣﺨﺰن درﺣﺎﻟﺘﻲ ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺑﻪ ﺑﻴﺮون ﻧﻔﻮد ﻧﻜﻨﺪ.
ﭼﻮن ﻇﺮﻓﻴﺖ ﻣﻜﺶ از ﻣﺨﺎزن در ﻣﺤﺎﺳﺒﺎت ﻣﺎﻛﺰﻳﻤﻢ ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ در ﻛﻮرهﻫﺎ EAFﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ ﺑﻨﺎﺑﺮاﻳﻦ اﻳﻦ
دﺑﻲ درﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺑﺮاي ﻛﻮرهﻫﺎي LFﻟﺤﺎظ ﻧﺨﻮاﻫﺪ ﺷﺪ.
:Zone3
ﻛﻮره ﻫﺎي LF1 ,2داراي 8دﺳﺘﮕﺎه وﻳﺒﺮاﺗﻮر ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ ﻫﺮ ﭼﻬﺎر دﺳﺘﮕﺎه ﺑﺼﻮرت ﺟﺪاﮔﺎﻧﻪ ﺑﺎ ﻳﻚ ﭘﻮﺷﺶ ﻓﻠﺰي ﻣﻨﺎﺳﺐ
ﻣﺤﺼﻮر ﺷﺪه و ﺑﺎ ﻳﻚ ﻧﻘﻄﻪ ﻣﻜﺶ ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪهاﻧﺪ و ﺑﺮاي ﻫﺮ ﻛﺪام از آﻧﻬﺎ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﺟﻬﺖ
ﻛﻨﺘﺮل ﺑﺎزو ﺑﺴﺘﻪ ﺷﺪن ﺳﻴﺴﺘﻢ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.
در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﻫﺮ دو دﻣﭙﺮاﻳﻦ ﻣﻨﻄﻘﻪ ﺑﺼﻮرت ﻛﺎﻣﻞ ﺑﺎز و ﻣﻜﺶ ﺻﻮرت ﻣﻲﭘﺬﻳﺮد.
8
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone4
ﺑﻠﺖ ﺟﻤﻊ ﻛﻨﻨﺪه ﻛﻪ دو ﺟﻬﺘﻪ ﻣﻲﺑﺎﺷﺪ و ﻣﻮاد رﻳﺰﺷﻲ از وﻳﺒﺮاﺗﻮرﻫﺎ را ﺑﻪ ﺳﻤﺖ ﻛﻮره ﻫﺪاﻳﺖ ﻣﻲ ﻛﻨﺪ داراي ﭼﻬﺎر ﻧﻘﻄﻪ ﻣﻜﺶ
ﻣﻲﺑﺎﺷﺪ ﻛﻪ ﻫﺮ ﭼﻬﺎر ﻧﻘﻄﻪ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﺑﻪ ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ اﺳﺖ .
در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ اﻳﻦ دﻣﭙﺮ ﺑﻄﻮر ﻛﺎﻣﻞ ﺑﺎز ﻣﻲﺑﺎﺷﺪ و ﻟﺬا ﻇﺮﻓﻴﺖ اﻳﻦ ﻧﻘﺎط در ﻣﺤﺎﺳﺒﺎت ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ
ﺳﻴﺴﺘﻢ ﻟﺨﺎظ ﻣﻲ ﮔﺮدد.
9
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﻛﻮره : LF3
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﺷﻜﻞ زﻳﺮ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ ﻧﻘﺎط ﻣﻜﺶ در اﻳﻦ ﻛﻮره ﺑﻪ ﭼﻬﺎر ﻣﻨﻄﻘﻪ ﺗﻘﺴﻴﻢ ﺑﻨﺪي ﺷﺪهاﻧﺪ.
10
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone1
ورودي ﺑﻴﻦﻫﺎي LF3داراي ﻳﻚ درﻳﭽﻪ ورود ﻣﻮاد ﻣﻲ ﺑﺎﺷﻨﺪ.ﺑﻨﺎﺑﺮاﻳﻦ ﻧﻘﺎط ﺗﻮﻗﻒ ﺗﺮﻳﭙﺮﻫﺎ ﻧﻴﺰ ﺑﺮ اﻳﻦ اﺳﺎس ﺗﻌﻴﻴﻦ ﺷﺪه و ﺑﻪ
ﺗﺒﻊ آن ﺗﻌﺪاد ﻫﻮدﻫﺎ ﻧﻴﺰ ﺑﻪ ﭘﻴﺮوي از آن در ﻓﻠﻮﺷﻴﺖ ﺗﻌﻴﻴﻦ ﺷﺪه اﺳﺖ.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ ﻗﺒﻼً ﻧﻴﺰ ﮔﻔﺘﻪ ﺷﺪه ﺑﺪﻟﻴﻞ اﻳﻨﻜﻪ ﻇﺮﻓﻴﺖ ﻣﺎﻛﺰﻳﻤﻢ ﭼﻬﺎر ﻫﻮد در ﻛﻮرهﻫﺎي EAFﻟﺤﺎظ ﮔﺮدﻳﺪ ﻋﻤﻼً دﺑﻲ در ﺣﺎﻟﺖ
ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ در ﻛﻮرهﻫﺎي LFﻟﺤﺎظ ﻧﺨﻮاﻫﺪ ﺷﺪ.
:Zone2
ﺷﺎﻣﻞ ﻣﻜﺶ از ﻣﺨﺎزن ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ دﺑﻲ ﻣﻨﺎﺳﺐ ﺟﻬﺖ ﻣﻜﺶ از اﻳﻦ ﻣﺨﺎزن ﺑﺮاﺳﺎس اﺑﻌﺎد ﺑﺎز ﺷﻮد ورودي ﻣﻮاد ﺑﻪ ﺑﻴﻦﻫﺎ
ﺗﻌﻴﻴﻦ ﺷﺪه اﺳﺖ .ﻟﺬا ﻣﻲﺑﺎﻳﺴﺖ ﺟﻬﺖ ﻣﺴﺪود ﻛﺮدن ﻣﻨﺎﻓﺬ و ﻛﺎﻫﺶ ﺑﺎزﺷﻮ و ورودي ﺑﻪ ﻧﺤﻮي ﻛﻪ رﻳﺰش ﻣﻮاد ﻧﻴﺰ دﭼﺎر اﺧﻼل
ﻧﮕﺮدد .ﺗﻤﻬﻴﺪات ﻣﻨﺎﺳﺒﻲ دﻳﺪه ﺷﻮد .ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﻓﻠﻮﺷﻴﺖ دﻳﺪه ﻣﻲﺷﻮد ﻫﺮ ﻧﻘﻄﻪ ﻣﻜﺶ از ﻣﺨﺎزن ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ اﺗﻮﻣﺎﺗﻴﻚ
ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪه اﺳﺖ و ﺑﻨﺎﺑﺮاﻳﻦ ﻗﺎﺑﻞ ﻛﻨﺘﺮل ﻣﻲﺑﺎﺷﻨﺪ .ﺟﻬﺖ ﺣﺼﻮل از اﻃﻤﻴﻨﺎن ﻣﻜﺶ ﻛﺎﻣﻞ ﻏﺒﺎر ﺑﻌﺪ از
ﮔﺬر ﺗﺮﻳﭙﺮ از ﻣﺨﺰن وﺗﻜﻤﻴﻞ ﺷﺎرژ ،ﻣﻜﺶ ﺗﺎ ﭼﻨﺪ دﻗﻴﻘﻪ ﺑﻌﺪ از ﺷﺎرژ ﻛﺎﻣﻞ ﻧﻴﺰ اداﻣﻪ ﺧﻮاﻫﺪ داﺷﺖ.ﻣﺪت زﻣﺎن دﻗﻴﻖ درﻫﻨﮕﺎم راه
اﻧﺪازي و ﺑﺮ اﺳﺎس ﻣﺸﺎﻫﺪات ﻋﻴﻨﻲ ﻗﺎﺑﻞ ﺗﻨﻈﻴﻢ ﺧﻮاﻫﺪ ﺑﻮد.
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ ﻛﻪ ﻇﺮﻓﻴﺖ ﻣﺨﺎزن ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺑﺎزﺷﻮدر ﻧﻈﺮﮔﺮﻓﺘﻪ ﺷﺪه ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ و ﻣﻜﺶ ﺑﺼﻮرﺗﻲ ﺧﻮاﻫﺪ ﺑﻮد
ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺧﺎرج ﻧﮕﺮدد.
ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺸﻜﻼت ﻗﺮار دادن ﮔﻴﺖ ﺑﺮروي درﻳﭽﻪﻫﺎي ورودي ﻣﻮاد ،ﻫﻴﭻ ﮔﻮﻧﻪ ﮔﻴﺘﻲ ﺑﺮاي درﻳﭽﻪﻫﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻧﺸﺪه
اﺳﺖ و ﻟﺬا دﺑﻲ ﻣﻜﺶ از ﻫﺮ ﻣﺨﺰن درﺣﺎﻟﺘﻲ ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺑﻪ ﺑﻴﺮون ﻧﻔﻮد ﻧﻜﻨﺪ.
ﭼﻮن ﻇﺮﻓﻴﺖ ﻣﻜﺶ از ﻣﺨﺎزن در ﻣﺤﺎﺳﺒﺎت ﻣﺎﻛﺰﻳﻤﻢ ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ در ﻛﻮرهﻫﺎ EAFﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ ﺑﻨﺎﺑﺮاﻳﻦ اﻳﻦ
دﺑﻲ درﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺑﺮاي ﻛﻮرهﻫﺎي LFﻟﺤﺎظ ﻧﺨﻮاﻫﺪ ﺷﺪ.
:Zone3
ﻛﻮره LF3داراي 8دﺳﺘﮕﺎه وﻳﺒﺮاﺗﻮر ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ ﻫﺮ ﭼﻬﺎر دﺳﺘﮕﺎه ﺑﺼﻮرت ﺟﺪاﮔﺎﻧﻪ ﺑﺎ ﻳﻚ ﭘﻮﺷﺶ ﻓﻠﺰي ﻣﻨﺎﺳﺐ ﻣﺤﺼﻮر
ﺷﺪه و ﺑﺎ ﻳﻚ ﻧﻘﻄﻪ ﻣﻜﺶ ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪهاﻧﺪ و ﺑﺮاي ﻫﺮ ﻛﺪام از آﻧﻬﺎ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﺟﻬﺖ ﻛﻨﺘﺮل ﺑﺎزو
ﺑﺴﺘﻪ ﺷﺪن ﺳﻴﺴﺘﻢ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.
در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﻫﺮ دو دﻣﭙﺮ ﺑﺼﻮرت ﻛﺎﻣﻞ ﺑﺎز و ﻣﻜﺶ ﺻﻮرت ﻣﻲﭘﺬﻳﺮد.
:Zone4
ﺑﻠﺖ ﺟﻤﻊ ﻛﻨﻨﺪه ﻛﻪ ﻳﻚ ﺟﻬﺘﻪ ﻣﻲﺑﺎﺷﺪ و ﻣﻮاد رﻳﺰﺷﻲ از وﻳﺒﺮاﺗﻮرﻫﺎ را ﺑﻪ ﺳﻤﺖ ﻛﻮره ﻫﺪاﻳﺖ ﻣﻲ ﻛﻨﺪ داراي ﺳﻪ ﻧﻘﻄﻪ ﻣﻜﺶ
ﻣﻲﺑﺎﺷﺪ ﻛﻪ ﻫﺮ ﺳﻪ ﻧﻘﻄﻪ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﺑﻪ ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ ﺧﻮاﻫﻨﺪ ﺷﺪ .
11
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ اﻳﻦ دﻣﭙﺮ ﺑﻄﻮر ﻛﺎﻣﻞ ﺑﺎز ﻣﻲﺑﺎﺷﺪ و ﻟﺬا ﻇﺮﻓﻴﺖ اﻳﻦ ﻧﻘﺎط در ﻣﺤﺎﺳﺒﺎت ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ
ﺳﻴﺴﺘﻢ ﻟﺨﺎظ ﻣﻲ ﮔﺮدد.
12
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
: LF4
ﻧﻘﺎط ﻣﻜﺶ ﺑﺮروي اﻳﻦ ﻛﻮره ﺑﻪ ﭘﻨﺞ Zoneﺗﻘﺴﻴﻢ ﺑﻨﺪي ﺷﺪهاﻧﺪ ﻛﻪ در ﺷﻜﻞ زﻳﺮ ﺑﺼﻮرت ﺷﻤﺎﺗﻴﻚ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ.
13
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone1
اوﻟﻴﻦ ﻣﻨﻄﻘﻪ ﺷﺎﻣﻞ ﺑﻠﺖ ﻛﺎﻟﺴﻜﻪاي ﻣﻲﺷﻮد ﻛﻪ وﻇﻴﻔﻪ آن ﺷﺎرژ ﻣﺨﺎزن 12ﮔﺎﻧﻪ LF4ﻣﻲﺑﺎﺷﺪ .اﻳﻦ ﺑﻠﺖ از ﻳﻚ ﻧﻘﻄﻪ ﺷﺎرژ
و در ﺷﺶ ﻧﻘﻄﻪ ﻋﻤﻠﻴﺎت دﺷﺎرژ را اﻧﺠﺎم ﻣﻲدﻫﺪ .ﺷﺎرژ از ﻳﻚ ﻧﻘﻄﻪ و ﺑﺼﻮرت ﺛﺎﺑﺖ اﻧﺠﺎم ﺷﺪه ﻛﻪ ﺟﻬﺖ ﻣﻜﺶ از اﻳﻦ ﻧﻘﻄﻪ
،ﭘﻮﺷﺶ و ﻫﻮد ﻣﻨﺎﺳﺐ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه و ﺑﻮﺳﻴﻠﻪ داﻛﺖ ﺑﻪ ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ اﺳﺖ ﻛﻪ ﺟﻬﺖ ﻛﻨﺘﺮل اﻳﻦ ﻧﻘﻄﻪ ﻳﻚ دﻣﭙﺮ
ﻣﻮﺗﻮري در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.
ﺑﺮاي ﺷﺶ ﻧﻘﻄﻪ دﺷﺎرژ ،ﺷﺶ ﻫﻮد در ﺑﺎﻻي ﺳﺮ ﻧﻘﺎط ﺗﻮﻗﻒ ﺑﻠﺖ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻫﺮ ﻛﺪام ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﺑﻪ
ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ ﺑﻮده و ﻗﺎﺑﻞ ﻛﻨﺘﺮل ﻣﻲﺑﺎﺷﻨﺪ .در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ،در اﻳﻦ ﻣﺠﻤﻮﻋﻪ ﺣﺪاﻛﺜﺮ دو دﻣﭙﺮ ﺑﺎز ﻣﻲﺑﺎﺷﺪ ،دﻣﭙﺮ
ﺷﺎرژ و ﻳﻜﻲ از دﻣﭙﺮﻫﺎي دﺷﺎرژ و ﻣﺎﺑﻘﻲ دﻣﭙﺮﻫﺎ ﺑﺴﺘﻪ ﺧﻮاﻫﻨﺪ ﺑﻮد.
:Zone2
ﺷﺎﻣﻞ ﻣﻜﺶ از ﻣﺨﺎزن ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ دﺑﻲ ﻣﻨﺎﺳﺐ ﺟﻬﺖ ﻣﻜﺶ از اﻳﻦ ﻣﺨﺎزن ﺑﺮاﺳﺎس اﺑﻌﺎد ﺑﺎز ﺷﻮد ورودي ﻣﻮاد ﺑﻪ ﺑﻴﻦﻫﺎ
ﺗﻌﻴﻴﻦ ﺷﺪه اﺳﺖ .ﻟﺬا ﻣﻲﺑﺎﻳﺴﺖ ﺟﻬﺖ ﻣﺴﺪود ﻛﺮدن ﻣﻨﺎﻓﺬ و ﻛﺎﻫﺶ ﺑﺎزﺷﻮ و ورودي ﺑﻪ ﻧﺤﻮي ﻛﻪ رﻳﺰش ﻣﻮاد ﻧﻴﺰ دﭼﺎر اﺧﻼل
ﻧﮕﺮدد .ﺗﻤﻬﻴﺪات ﻣﻨﺎﺳﺒﻲ دﻳﺪه ﺷﻮد .ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﻓﻠﻮﺷﻴﺖ دﻳﺪه ﻣﻲﺷﻮد ﻫﺮ ﻧﻘﻄﻪ ﻣﻜﺶ از ﻣﺨﺎزن ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ اﺗﻮﻣﺎﺗﻴﻚ
ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﺷﺪه اﺳﺖ و ﺑﻨﺎﺑﺮاﻳﻦ ﻗﺎﺑﻞ ﻛﻨﺘﺮل ﻣﻲﺑﺎﺷﻨﺪ.
ﻻزم ﺑﻪ ﺗﻮﺿﻴﺢ اﺳﺖ ﻛﻪ ﻇﺮﻓﻴﺖ ﻣﺨﺎزن ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺑﺎزﺷﻮدر ﻧﻈﺮﮔﺮﻓﺘﻪ ﺷﺪه ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ و ﻣﻜﺶ ﺑﺼﻮرﺗﻲ ﺧﻮاﻫﺪ ﺑﻮد
ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺧﺎرج ﻧﮕﺮدد.
ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺸﻜﻼت ﻗﺮار دادن ﮔﻴﺖ ﺑﺮروي درﻳﭽﻪﻫﺎي ورودي ﻣﻮاد ،ﻫﻴﭻ ﮔﻮﻧﻪ ﮔﻴﺘﻲ ﺑﺮاي درﻳﭽﻪﻫﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻧﺸﺪه
اﺳﺖ و ﻟﺬا دﺑﻲ ﻣﻜﺶ از ﻫﺮ ﻣﺨﺰن درﺣﺎﻟﺘﻲ ﻣﺤﺎﺳﺒﻪ ﺷﺪه اﺳﺖ ﻛﻪ ﻏﺒﺎري از ﺑﺎزﺷﻮﻫﺎ ﺑﻪ ﺑﻴﺮون ﻧﻔﻮد ﻧﻜﻨﺪ.
ﭼﻮن ﻇﺮﻓﻴﺖ ﻣﻜﺶ از ﻣﺨﺎزن در ﻣﺤﺎﺳﺒﺎت ﻣﺎﻛﺰﻳﻤﻢ ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ در ﻛﻮرهﻫﺎ EAFﻟﺤﺎظ ﮔﺮدﻳﺪه اﺳﺖ ﺑﻨﺎﺑﺮاﻳﻦ اﻳﻦ
دﺑﻲ درﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﺑﺮاي ﻛﻮرهﻫﺎي LFﻟﺤﺎظ ﻧﺨﻮاﻫﺪ ﺷﺪ.
:Zone3
ﻛﻮره LF4داراي 12دﺳﺘﮕﺎه وﻳﺒﺮاﺗﻮر ﻣﻲﺑﺎﺷﻨﺪ ﻛﻪ ﻫﺮ دو دﺳﺘﮕﺎه ﺑﺼﻮرت ﺟﺪاﮔﺎﻧﻪ ﺑﺎ ﻳﻚ ﭘﻮﺷﺶ ﻓﻠﺰي ﻣﻨﺎﺳﺐ ﻣﺤﺼﻮر ﺷﺪه
و ﺑﺎ ﻳﻚ ﻧﻘﻄﻪ ﻣﻜﺶ ﺑﻪ ﺳﻴﺴﺘﻢ داﻛﺘﻴﻨﮓ اﺻﻠﻲ ﻣﺘﺼﻞ ﻣﻲ ﺷﻮﻧﺪ ﻛﻪ ﺑﺮاي ﻫﺮ ﻛﺪام از آﻧﻬﺎ ﻳﻚ دﻣﭙﺮ ﻣﻮﺗﻮري ﺟﻬﺖ ﻛﻨﺘﺮل ﺑﺎزو
ﺑﺴﺘﻪ ﺷﺪن داﻛﺖ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ .ﺑﻨﺎﺑﺮاﻳﻦ اﻳﻦ ﻣﻨﻄﻘﻪ داراي ﺷﺶ دﻣﭙﺮ ﻣﻮﺗﻮري ﻣﻲ ﺑﺎﺷﺪ ﻛﻪ ﺑﺮاي دوازده وﻳﺒﺮاﺗﻮر در
ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.
در ﺣﺎﻟﺖ ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ ﻫﺮ ﺷﺶ دﻣﭙﺮ ﺑﺼﻮرت ﻛﺎﻣﻞ ﺑﺎز و ﻣﻜﺶ ﺻﻮرت ﻣﻲﭘﺬﻳﺮد.
14
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
:Zone4
ﺑﻠﺖ ﺟﻤﻊ ﻛﻨﻨﺪه ﻛﻪ ﻳﻚ ﺟﻬﺘﻪ ﻣﻲﺑﺎﺷﺪ و ﻣﻮاد رﻳﺰﺷﻲ از وﻳﺒﺮاﺗﻮرﻫﺎ را ﺑﻪ ﺳﻤﺖ ﺑﺎﻛﺖ ﺑﻠﺖ ﻫﺪاﻳﺖ ﻣﻲ ﻛﻨﺪ داراي ﭘﻨﺞ ﻧﻘﻄﻪ
ﻣﻜﺶ ﻣﻲﺑﺎﺷﺪ ﻛﻪ ﻫﺮ ﭘﻨﺞ ﻧﻘﻄﻪ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﺑﻪ ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ ﺧﻮاﻫﻨﺪ ﺷﺪ .در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ ،اﻳﻦ
دﻣﭙﺮ ﺑﻄﻮر ﻛﺎﻣﻞ ﺑﺎز ﺧﻮاﻫﺪ ﺑﻮد و ﻇﺮﻓﻴﺖ اﻳﻦ ﻧﻘﺎط در ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ ﻣﺤﺎﺳﺒﻪ ﺧﻮاﻫﺪ ﺷﺪ.
:Zone5
ﺑﺎﻛﺖ ﺑﻠﺖ ﻛﻪ ﻣﻮاد رﻳﺰﺷﻲ از ﺑﻠﺖ ﺟﻤﻊ ﻛﻨﻨﺪه را را ﺑﻪ ﺳﻤﺖ ﻛﻮره ﻫﺪاﻳﺖ ﻣﻲ ﻛﻨﺪ داراي دو ﻧﻘﻄﻪ ﻣﻜﺶ ﻣﻲﺑﺎﺷﺪ ﻛﻪ ﻫﺮ دو
ﻧﻘﻄﻪ ﺑﻮﺳﻴﻠﻪ ﻳﻚ دﻣﭙﺮ ﺑﻪ ﺳﻴﺴﺘﻢ اﺻﻠﻲ ﻣﺘﺼﻞ ﺧﻮاﻫﻨﺪ ﺷﺪ .در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ اﻳﻦ دﻣﭙﺮ ﺑﻄﻮر ﻛﺎﻣﻞ ﺑﺎز ﺧﻮاﻫﺪ
ﺑﻮد و ﻇﺮﻓﻴﺖ اﻳﻦ ﻧﻘﺎط در ﻛﺎرﻛﺮد ﻣﺎﻛﺰﻳﻤﻢ ﺳﻴﺴﺘﻢ ﻣﺤﺎﺳﺒﻪ ﺧﻮاﻫﺪ ﺷﺪ.
ﺷﻮﺗﻬﺎي اﺑﺘﺪاي ﮔﺎﻟﺮي:
در اﺑﺘﺪاي ﮔﺎﻟﺮي و در اوﻟﻴﻦ ﻧﻘﻄﻪ از ﺳﻴﺴﺘﻢ ﭼﻬﺎر ﻧﻘﻄﻪ ﻣﻜﺶ ﺑﺮاي رﻳﺰﺷﻬﺎي ﻣﻮﺟﻮد ﺑﺮ روي ﺑﻠﺘﻬﺎي BC30-01و
BC30-02در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ ﻛﻪ اﻳﻦ ﻧﻘﺎط ﺑﺪﻟﻴﻞ ﻛﺎرﻛﺮد ﺗﻘﺮﻳﺒﺎ داﺋﻢ آن ،ﻇﺮﻓﻴﺖ آﻧﻬﺎ ﺑﺼﻮرت ﻛﺎﻣﻞ در ﻣﺤﺎﺳﺒﺎت
ﻇﺮﻓﻴﺖ ﻣﺎﻛﺰﻳﻤﻢ ﻛﺎرﻛﺮد در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪه اﺳﺖ.در ﻣﺤﺎﺳﺒﺎت اﻧﺠﺎم ﺷﺪه ﻇﺮﻓﻴﺖ اﻳﻦ ﻧﻘﺎط ﺑﺮ روي ﻛﻮره LF4در ﻧﻈﺮ ﮔﺮﻓﺘﻪ
ﺷﺪه اﺳﺖ.
15
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ در ﺗﻮﺿﻴﺤﺎت ﻓﻮق اﻟﺬﻛﺮ اﺷﺎره ﮔﺮدﻳﺪ ،ﻇﺮﻓﻴﺘﻬﺎي ﺗﻤﺎم ﻧﻘﺎط ﻣﺸﺨﺺ وﻫﻤﭽﻨﻴﻦ ﻧﻮع ﻋﻤﻠﻜﺮد آﻧﻬﺎ ﻧﻴﺰ در ﭘﺮوﺳﻪ
ﺗﻮﻟﻴﺪ ﻣﺸﺨﺺ ﺷﺪه اﺳﺖ.
ﺑﻪ ﭘﻴﻮﺳﺖ )ﺿﻤﻴﻤﻪ ﺷﻤﺎره (2ﻓﺎﻳﻠﻬﺎي ﻣﺤﺎﺳﺒﺎﺗﻲ ﺟﻬﺖ ﻛﻠﻴﻪ ﻛﻮره ﻫﺎﺟﺪاﮔﺎﻧﻪ و ﻫﻤﭽﻨﻴﻦ ﻣﺤﺎﺳﺒﺎت ﻛﻞ ﺳﻴﺴﺘﻢ آﻣﺪه اﺳﺖ.
ﻃﺒﻖ ﻣﺤﺎﺳﺒﺎت ﺻﻮرت ﮔﺮﻓﺘﻪ،دﺑﻲ ﻛﻞ ﺳﻴﺴﺘﻢ ﻏﺒﺎر ﮔﻴﺮ ﻣﺘﺼﻞ ﺑﻪ ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮﻧﻬﺎ در ﺻﻮرت ﺑﺎز ﺑﻮدن ﻛﻠﻴﻪ دﻣﭙﺮﻫﺎ ﺣﺪود
1,000,000 m3/hﻣﻴﺒﺎﺷﺪ ﻛﻪ ﺑﺎ اﺳﺘﻔﺎده از ﺳﻴﺴﺘﻢ ﻛﻨﺘﺮل و ﻟﺤﺎظ ﻧﻤﻮدن ﺷﺮاﻳﻂ ﺑﻬﺮه ﺑﺮداري اﻳﻦ ﻋﺪد ﺑﻪ ﺣﺪود 278,000
m3/hﺧﻮاﻫﺪ رﺳﻴﺪ.
ﻫﻤﺎﻧﮕﻮﻧﻪ ﻛﻪ ﻗﺒﻼ ﻧﻴﺰ ذﻛﺮ ﮔﺮدﻳﺪ ﺗﻘﺴﻴﻢ ﺑﻨﺪي ﻛﻮره ﻫﺎ ﺑﺮروي ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮﻧﻬﺎ ﻳﻜﺴﺎن ﻧﺒﻮده و ﻇﺮﻓﻴﺖ ﻛﺎرﻛﺮد ﺑﺮاي MH7
ﺣﺪود 182,000 m3/hوﺑﺮاي MH8ﺣﺪود 96,000 m3/hﻣﻲ ﺑﺎﺷﺪ.
ﻓﺸﺎر ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮﻧﻬﺎي MH7,MH8ﺑﻪ ﺗﺮﺗﻴﺐ - (10-11) mb ,و - (16-17) mbاﻧﺪازه ﮔﻴﺮي ﺷﺪه ﻛﻪ اﻳﻦ ﻣﻮﺿﻮع اﻫﻤﻴﺖ
ﺑﺮرﺳﻲ وﺿﻌﻴﺖ ﻣﻮﺟﻮد ﻓﻨﻬﺎي ﻏﺒﺎرﮔﻴﺮ را دو ﭼﻨﺪان ﻣﻲ ﻛﻨﺪ.
ﺑﻨﺎﺑﺮاﻳﻦ در ﺷﺮاﻳﻂ ﻣﻮﺟﻮد و ﻗﺒﻞ از ﺑﺮرﺳﻲ ﻓﻨﻲ ﻓﻨﻬﺎ ،اﻇﻬﺎر ﻧﻈﺮ در ﻣﻮرد ﻣﻴﺰان دﺑﻲ ﻣﺎزاد اﻣﻜﺎن ﭘﺬﻳﺮ ﻧﻤﻲ ﺑﺎﺷﺪ .ﺑﺪﻳﻬﻲ اﺳﺖ در
ﺻﻮرت ﻓﺮاﻫﻢ ﺑﻮدن ﺷﺮاﻳﻂ)ﺗﺎﻣﻴﻦ ﻣﻜﺶ ﻻزم در ﺳﻴﺴﺘﻢ ﺗﻮﺳﻂ ﻓﻨﻬﺎي ﻣﺮﺑﻮﻃﻪ ( و وﺟﻮد دﺑﻲ ﻣﺎزاد ،از اﻳﻦ ﻇﺮﻓﻴﺖ ﺟﻬﺖ
وﻧﺘﻴﻼﺳﻴﻮن ﮔﺎﻟﺮي اﺳﺘﻔﺎده ﺧﻮاﻫﺪ ﺷﺪ.
ﺟﻬﺖ وﻧﺘﻴﻼﺳﻴﻮن ﮔﺎﻟﺮي ﻣﻲ ﺑﺎﻳﺴﺖ از ﻇﺮﻓﻴﺖ ﻫﻮدﻫﺎي ﻧﺼﺐ ﺷﺪه ﺟﻬﺖ ﻣﻜﺶ از ﺗﺮﻳﭙﺮﻫﺎ ﻛﻪ در ﻃﻮل ﮔﺎﻟﺮي ﻧﺼﺐ ﺷﺪه اﻧﺪ
ﻛﻤﻚ ﮔﺮﻓﺖ.
در ﻫﻨﮕﺎم ﻛﺎرﻛﺮد ﺳﻴﺴﺘﻢ و ﺑﺎ ﺑﺎز و ﺑﺴﺘﻪ ﺷﺪن دﻣﭙﺮﻫﺎ ،ﻇﺮﻓﻴﺖ آزاد ﺷﻨﺎوري ﺑﺮاي ﻫﺮ ﻣﻮﻟﺘﻲ ﺳﻴﻜﻠﻮن اﻳﺠﺎد ﺧﻮاﻫﺪ ﺷﺪ ﻛﻪ ﺑﺎ
ﻣﺤﺎﺳﺒﻪ اﻳﻦ ﻇﺮﻓﻴﺖ آزاد ﺗﻮﺳﻂ ﺳﻴﺴﺘﻢ اﺗﻮﻣﺎﺳﻴﻮن ،ﺣﺠﻢ آن ﺑﻪ ﻇﺮﻓﻴﺖ آزاد ﻛﻞ ﺟﻬﺖ اﺳﺘﻔﺎده در وﻧﺘﻴﻼﺳﻴﻮن ﮔﺎﻟﺮي اﺿﺎﻓﻪ
ﺧﻮاﻫﺪ ﺷﺪ.
16
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﻓﻠﻮﺷﻴﺖ
ﻓﻠﺴﻔﻪ ﻛﻨﺘﺮﻟﻲ ﭘﺮوژه
ﻣﺤﺎﺳﺒﺎت
EAF SPECIFICATION MAX CAPACITY OPERATION
جمع کل ظرفيت
نقاط مکش BIN1 BIN2 BIN3 BIN4 BIN5 BIN6 BIN7 BIN8 BIN9 MAX
تعداد نقاط فعال
نوع مواد FRM FRS MN DOM COKE LIME DRI DRI DRI
ھودھای گالری 2 2 2 2 2 2 2 2 2 18 4
ظرفيت ھر نقطه مکش)(m3/h 5640 5640 5640 5640 5640 5640 5640 5640 5640 5640
ظرفيت مجموع )(m3/h 11280 11280 11280 11280 11280 11280 11280 11280 11280 101520 22560
سرعت)(m/s 21.7 21.7 21.7 21.7 21.7 21.7 21.7 21.7 21.7
تعداد دمپر 1 1 1 1 1 1 2 3 2 13
سايز داکت)(mm 323 323 323 323 323 323 323 323 323
مکش از سقف بينھا 1 1 1 1 1 1 1 1 1 9 2
ظرفيت ھر نقطه مکش)(m3/h 1720 1720 1720 1720 1720 1720 2600 2600 2600 3600
ظرفيت مجموع )(m3/h 1720 1720 1720 1720 1720 1720 2600 2600 2600 18120 7200
سرعت)(m/s 20 20 20 23 23 23 23.4 23.4 23.4
تعداد دمپر 1 1 1 1 1 1 1 1 1 9
سايز داکت)(mm 183 183 183 175 175 175 219 219 219
مکش از سيستم توزين 0 0 0 1 1 1 1 1 1 6 6
ظرفيت ھر نقطه مکش)(m3/h 1742 1742 1584 1980 1980 1980
ظرفيت مجموع )(m3/h 1742 1742 1584 1980 1980 1980 11008 11008
سرعت)(m/s 22 22 20 22 22 22
تعداد دمپر 1 1
سايز داکت)(mm 180 180 180 193 193 193
مکش از بلت جمع کننده 1 1 1 3 3
ظرفيت ھر نقطه مکش)(m3/h 1400 1832 1832
ظرفيت مجموع )(m3/h 1400 1832 1832 5064 5064
سرعت)(m/s 20.7 20.4 20.4 20.4
تعداد دمپر 1 1
سايز داکت)(mm 168 193 193 193
LF1&2 SPECIFICATION MAX CAPACITY OPERATION
جمع کل ظرفيت
نقاط مکش BIN1 BIN2 BIN3 BIN4 BIN5 BIN6 BIN7 BIN8 MAX
تعداد نقاط فعال
نوع مواد FS FM LIME FMH FMM FC FML FR
ھودھای گالری 1 2 1 2 1 2 1 2 12 0
ظرفيت ھر نقطه مکش)(m3/h 5640 5640 5640 5640 5640 5640 5640 5640 5640
ظرفيت مجموع )(m3/h 5640 11280 5640 11280 5640 11280 5640 11280 67680 0
سرعت)(m/s 22.5 22.5 22.5 22.5 22.5 22.5 22.5 22.5
تعداد دمپر 1 1 1 1 1 1 1 1 8
سايز داکت)(mm 310 310 310 310 310 310 310 310
مکش از سقف بينھا 1 1 1 1 1 1 1 1 8 0
ظرفيت ھر نقطه مکش)(m3/h 950 950 950 950 950 950 950 950 950
ظرفيت مجموع )(m3/h 950 950 950 950 950 950 950 950 7600 0
سرعت)(m/s 20.5 20.5 20.5 20.5 20.5 20.5 20.5 20.5
تعداد دمپر 1 1 1 1 1 1 1 1 8
سايز داکت)(mm 141 141 141 141 141 141 141 141
مکش از ويبروتارھا 1 1 2 2
ظرفيت ھر نقطه مکش)(m3/h 1300 1300 1300
ظرفيت مجموع )(m3/h 1300 1300 2600 2600
سرعت)(m/s 19.4 19.4
تعداد دمپر 1 1 1
سايز داکت)(mm 168 168
مکش از بلت جمع کننده 1 1 1 1 4 4
ظرفيت ھر نقطه مکش)(m3/h 1300 1300 1300 1300 1300
ظرفيت مجموع )(m3/h 1300 1300 1300 1300 5200 5200
سرعت)(m/s 19.2 19.2 19.2 19.2
تعداد دمپر 1 1 1 1 4
سايز داکت)(mm 168 168 168 168
LF3 SPECIFICATION MAX CAPACITY OPERATION
جمع کل ظرفيت
نقاط مکش BIN1 BIN2 BIN3 BIN4 BIN5 BIN6 BIN7 BIN8 MAX
تعداد نقاط فعال
نوع مواد FS FM LIME FMH FMM FC FML FR
ھودھای گالری 1 1 1 1 1 1 1 1 8 0
ظرفيت ھر نقطه مکش)(m3/h 5640 5640 5640 5640 5640 5640 5640 5640 6204
ظرفيت مجموع )(m3/h 5640 5640 5640 5640 5640 5640 5640 5640 45120 0
سرعت)(m/s 22.5 22.5 22.5 22.5 22.5 22.5 22.5 22.5
تعداد دمپر 1 1 1 1 1 1 1 1 8
سايز داکت)(mm 310 310 310 310 310 310 310 310
مکش از سقف بينھا 1 1 1 1 1 1 1 1 8 0
ظرفيت ھر نقطه مکش)(m3/h 950 950 950 950 950 950 950 950 3600
ظرفيت مجموع )(m3/h 950 950 950 950 950 950 950 950 7600 0
سرعت)(m/s 20.5 20.5 20.5 20.5 20.5 20.5 20.5 20.5
تعداد دمپر 1 1 1 1 1 1 1 1 8
سايز داکت)(mm 141 141 141 141 141 141 141 141
مکش از ويبروتارھا 1 1 2 2
ظرفيت ھر نقطه مکش)(m3/h 1300 1300 1300
ظرفيت مجموع )(m3/h 1300 1300 2600 2600
سرعت)(m/s 19.4 19.4
تعداد دمپر 1 1 1
سايز داکت)(mm 168 168
مکش از بلت جمع کننده 1 1 1 3 3
ظرفيت ھر نقطه مکش)(m3/h 1300 1300 1300 1300
ظرفيت مجموع )(m3/h 1300 1300 1300 3900 3900
سرعت)(m/s 19.2 19.2 19.2
تعداد دمپر 1 1 1 3
سايز داکت)(mm 168 168 168
LF4 SPECIFICATION MAX CAPACITY OPERATION
جمع کل ظرفيت
نقاط مکش BIN1 BIN2 BIN3 BIN4 BIN5 BIN6 BIN7 BIN8 BIN9 BIN10 BIN11 BIN12 MAX
تعداد نقاط فعال
نوع مواد FS FM LIME FMH FMM FC FML FR FMH LIME CA FS
ھودھای گالری 1 1 0
ظرفيت ھر نقطه مکش)(m3/h 5640 5640
ظرفيت مجموع )(m3/h 5640 5640 0
سرعت)(m/s 22.5
تعداد دمپر 1 1
سايز داکت)(mm 310
مکش ازبلت کالسکه ای 1 1 1 1 1 1 1 7 2
ظرفيت ھر نقطه مکش)(m3/h 3100 3100 3100 3100 3100 3100 3100 3100
ظرفيت مجموع )(m3/h 3100 3100 0 3100 0 3100 0 3100 0 3100 0 3100 21700 6200
سرعت)(m/s 21.2 21.2 21.2 21.2 21.2 21.2 21.2
تعداد دمپر 1 1 1 1 1 1 1 7
سايز داکت)(mm 244 244 244 244 244 244 244
مکش از سقف بينھا 1 1 1 1 1 1 1 1 1 1 1 1 12 0
ظرفيت ھر نقطه مکش)(m3/h 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
ظرفيت مجموع )(m3/h 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 12000 0
سرعت)(m/s 21.5 21.5 21.5 21.5 21.5 21.5 21.5 21.5 21.5 21.5 21.5 21.5
تعداد دمپر 1 1 1 1 1 1 1 1 1 1 1 1 12
سايز داکت)(mm 168 168 168 168 168 168 168 168 168 168 168 168
مکش از ويبروتارھا 1 1 1 1 1 1 6 6
ظرفيت ھر نقطه مکش)(m3/h 1440 1440 1440 1440 1440 1440 1440
ظرفيت مجموع )(m3/h 1440 0 1440 0 1440 0 1440 0 1440 0 1440 8640 8640
سرعت)(m/s 21.4 21.4 21.4 21.4 21.4 21.4
تعداد دمپر 1 1 1 1 1 1 6
سايز داکت)(mm 168 168 168 168 168 168
مکش از بلت جمع کننده 1 1 1 1 1 5 5
ظرفيت ھر نقطه مکش)(m3/h 1800 1800 1800 1800 1800 1800
ظرفيت مجموع )(m3/h 1800 1800 1800 1800 1800 9000 9000
سرعت)(m/s 20.4 20.4 20.4 20.4 20.4
تعداد دمپر 1 1
سايز داکت)(mm 193 193 193 193 193
مکش از باکت بلت 1 1 2 2
ظرفيت ھر نقطه مکش)(m3/h 1800 1800 1800
ظرفيت مجموع )(m3/h 1800 1800 3600 3600
سرعت)(m/s 20 20
تعداد دمپر 1 1
سايز داکت)(mm 193 193
LF4+ SPECIFICATION MAX CAPACITY OPERATION
جمع کل ظرفيت
نقاط مکش 1 2 MAX
تعداد نقاط فعال
)MAX(EAF
کوره مکش از سيستم توزين مکش از سقف بينھا ھودھای گالری مکش از بلت جمع کننده جمع کل
EAF1 101520 18120 11008 5064 135712
EAF2 101520 18120 11008 5064 135712
EAF3 101520 18120 11008 5064 135712
EAF4 101520 18120 11008 5064 135712
EAF5 101520 18120 11008 5064 135712
EAF6 101520 18120 11008 5064 135712
)MAX(LF
کوره ھودھای گالری بلت کالسکه ای مکش از سقف بينھا مکش از ويبروتارھا جمع کل شوت ابتدايی مکش از باکت بلت مکش از بلت جمع کننده
LF1&2 67680 0 7600 2600 5200 0 0 83080
LF3 45120 0 7600 2600 3900 0 0 59220
LF4 5640 21700 12000 8640 9000 3600 12400 72980
OPERATION MAX
MH8 96,564 330,644
MH7 181,848 698,908
)MAX(TOTAL 1,029,552
