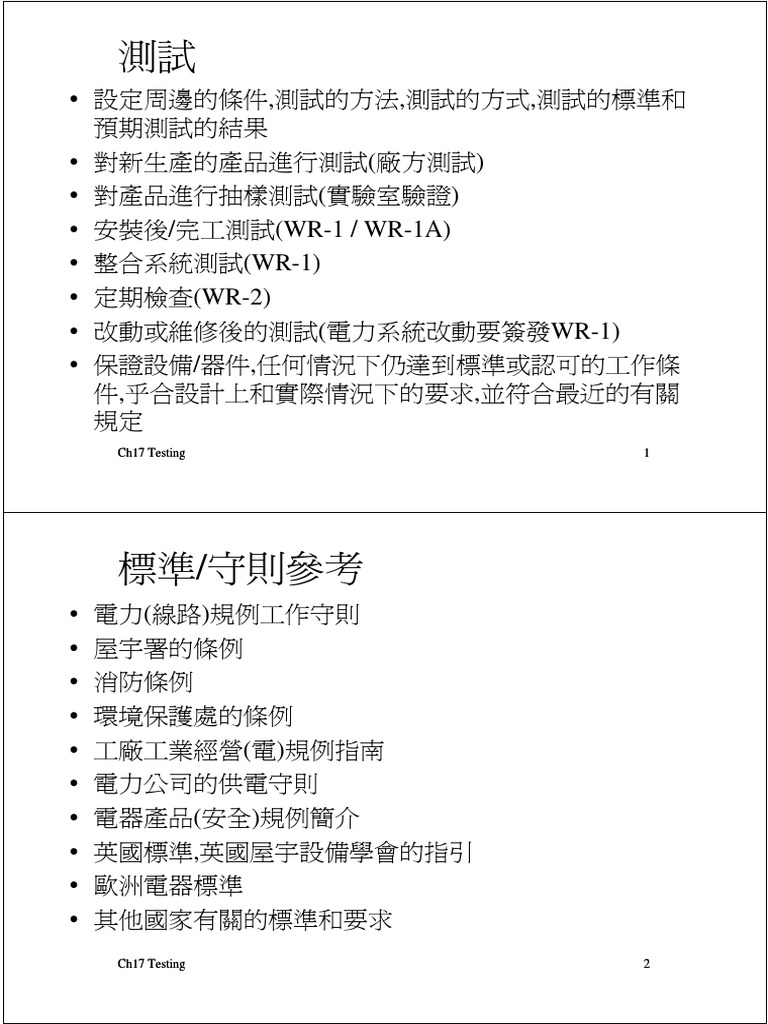

測試
• 設定周邊的條件,測試的方法,測試的方式,測試的標準和
預期測試的結果
• 對新生產的產品進行測試(廠方測試)
• 對產品進行抽樣測試(實驗室驗證)
• 安裝後/完工測試(WR-1 / WR-1A)
• 整合系統測試(WR-1)
• 定期檢查(WR-2)
• 改動或維修後的測試(電力系統改動要簽發WR-1)
• 保證設備/器件,任何情況下仍達到標準或認可的工作條
件,乎合設計上和實際情況下的要求,並符合最近的有關
規定
Ch17 Testing 1
標準/守則參考
• 電力(線路)規例工作守則
• 屋宇署的條例
• 消防條例
• 環境保護處的條例
• 工廠工業經營(電)規例指南
• 電力公司的供電守則
• 電器產品(安全)規例簡介
• 英國標準,英國屋宇設備學會的指引
• 歐洲電器標準
• 其他國家有關的標準和要求
Ch17 Testing 2
其他測試
• 不同種類電纜的分隔
• 有效的屏障,阻擋直接接觸
• 不可觸及的環境
• 發電機的測試
• 開關/隔離器的安裝
• 制柜,分線箱的安裝,規定的預留工作空間
• 聯鎖操作/自動轉線制,控制電路測試
• 繼電器,模制斷路器,過荷保護器的設定
• 機械性測試,操作測試
• 電器性的連接,接點電阻
• 初級注電測試
• 核對所有保護器設定並加以記錄
Ch17 Testing 3
Ch17 Testing 4
Ch17 Testing 5
Ch17 Testing 6
量度土壤電阻
Ch17 Testing 7
佈線系統的測試
• 未帶電時:
– 根據核對表(附錄13)進行測試
– 保護導體/等電位的連續性
– 最終電路的連續性
– 接地系統的阻抗
– 極性(熔斷器/斷路器只在相導體上,如在回路線上必須
為連動,如在接地線上必須須相導體斷路器互鎖)
– 絕緣阻抗
• 接電後:
– 極性(能否斷開電源)
接地環路阻抗
– Ch17 Testing 8
– 漏電保護器的操作
最終電路連續性測試
• 先保證各電路的連續性, 因為如果電路是開路,量度
絕緣狀況就不能作準
Ch17 Testing 9
測試保護導體連續性
• 保護導體連續性測試包括:
– 所有保護導體包括電線連同金屬保護導體與及所
有等電位的連續性均須作連續性測試
– 在總掣位的來電端要測試回路線和接地極的連續
性, 確保四線供電的平衡電壓
– 所有插座電路的回路線和地線均須量度個別的連
續性, 不能錯接, 避免漏電保護器錯誤操作
• 測試方法用接續性/電阻測試器作點對點測試
• 亦是絕緣測試其中一項前哨測試
Ch17 Testing 10
接地極阻抗測試
• 利用四極的接地阻抗測試器的P1和C1(電壓和電流
表其中一端相連), 共引出三條引線, P1/C1連接”接
地極” T
• C2引線連接最電源
遠的測試棒T1, 調整電流
注入電流
• P2引線連接中
間的測試棒T2,
量度C1,C2間電
壓等距約10~20m 等距約10~20m
• 避雷/電腦/電訊
接地最高10Ω 避免各極電位覆蓋
區重覆
Ch17 Testing 11
多接地極測試安排
Ch17 Testing 12
多接地極測試平面安排
• 單一接地極 / 多接地極連接的總和 - 須提供最小接

地阻抗, 使各電路的接地環路阻抗但低於佈線守則
表11(3)至表11(7)規定. 不同的保護器, 不同的額定
電流有不同的接地環路阻抗要求, 對不同的接地阻
抗亦各有不同, 一般可做到0.1~0.4Ω
Ch17 Testing 13
年檢時接地極阻抗測試
Ch17 Testing 14
絕緣阻值測試
• 測試前準備
– 所有熔斷器和開關皆在”閉合” CLOSE/ON 狀態
– 所有燈泡要移離電路, 如不能實現, 則把最近燈泡的電掣”關掉”
OPEN/OFF
– 所有電子設備和器件均須隔離
– 肯定最終電路和接地系統沒有開路
• 測試方法
– 選定測試電額(依據電纜電壓額定值/設備額定操作電壓/設計電
壓)
– 對探棒進行開路及短路測試確保測試器操作正常
– 各帶電導體(包括回路線)對地測試
– 各帶電導體之間測試
– 再作短路測試, 證實測試器仍然正常
– 將測試棒落地,帶走高壓電荷
Ch17 Testing 15
絕緣阻值的測試標準
• 最低絕緣阻值:
電路額定電壓測試的直流電壓最少絕緣電阻
極低壓的電路由安全絕 250V 0.25MΩ
緣繓變壓器或安全電壓
供電時
除上述情況,額定電壓在 500V 0.5MΩ
500V或以下
額定電壓在500V以上 1000V 1.0MΩ
Ch17 Testing 16
絕緣阻值的測試方法
移除設備/器件
所有保護器(熔斷
器和斷路器)連接
狀態
關上電掣
移除燈泡
關上總掣
絕緣阻值測試器
Ch17 Testing 17
(直流操作)
極性測試
• 確保相導體連
接正確
• 沒有獨立斷路
的保護器或獨
立開關安裝在
回路線上
• 保證保護器及
開關能正常切
斷電力
• 保護器及開關
附上正確標籤
Ch17 Testing 18
接地環路阻抗
• 肯定電路於對地故障時, 對地故障電流足
以使斷路器跳脫或開路
• 測試前, 確保連接電力公司的”接地”暫時
隔離, 証明設計以TT方式為藍本,客戶有
自己的有效接地系統
• 每一最終電路的接地環路阻抗均乎合守
則內規定
• 如接地環路阻抗不足, 應加裝漏電保護器
或對地故障保護器
Ch17 Testing 19
接地環路阻抗測試
測試器工作原理
Ch17 Testing 20
測試跳掣時間
• 測試各保護器的功能
• 漏電器的跳脫時間在到達額定值時少於0.2秒
• 用最大短路電流測試器測試微型斷路器MCB的功能
• 繼電器的功能, 進行次級注電測試
• 測試標準以變流器輸出計算(1A / 5A)
– 把繼電器抽出,確保變流器次級短路
– 將繼電器所有設定還原,電流倍數為”1”,時間設定
100%
– 次級注電為100%時無動作,於2倍, 5倍, 10時跟繼電
器特性曲線時間操作,規定誤差不超過百分之十或
不太遠離以往測試記錄
– 把繼電器設定還原並放回電路中
Ch17 Testing 21
IDMT Relay
Ch17 Testing 22
帶電測試時安全事項
• 必須由適當級別註冊電力工程人員主持
• 所有支掣斷開/開路, 避免電力意外配送及加重測試
器負載
• 安放所有繼電器和保護器
• 所有變流器輸出全部短路
• 空氣斷路器全部有操控無間斷電力或機械動力全部
上鍊
• 所測試掣櫃被圍帶隔離,非測試人員全部離開
• 確保所有人員清楚測試項目及帶電部份
• 操作斷路器時,不論開/關,高呼”打掣”
• 測試完畢,停電後,用接地棒將各帶電部份接地放電
Ch17 Testing 23
初級注電測試
• 先做絕緣測試並紀錄結果
• 根據”測試程序”設定測試電壓(一般低壓系統測試電
壓1000V), 慢慢提升電壓至1000V, 維持一分鐘或跟”
測試程序”設定
• 其間留意異聲/異響, 可見火花等毛病,時間到後,慢慢
降低電壓至零,離開高壓注電器, 放電
• 再做絕緣測試,比較結果
• 注入操作電壓,測試電壓表讀數和所有變壓器輸出是
否正常
• 繞上數匝電纜於變流器上,儘量提供足夠電流測試變
流器正比例輸出
• 如是保護變流器,測試電流達十倍以上並找出”折點”
Ch17 Testing 24
Built-in Over-current
Release
初級注電器
反時繼電器測試器反時繼電器
Ch17 Testing 25
/次級注電測試
電動機
• 因電磁的作用而產生的力,分為吸力和抗斥力
• 電磁作用除了用於繼電器外,電動機一般用上橫向的
抗斥力,作同軸運動而達至轉動的目的
• 電動機功能是電能和機械能的互換
• 楞次定律說明感應電流產生的磁通,會隨磁場移動,使
磁通量保持不變
• 所以轉動速度大約與磁極的轉動速度相約
• 而電動機的轉矩 F = B l i, 磁通密度,線圈長度和電流
成線性正比
• 電動機由圓形定子, 同軸轉子, 繞組/棒形導體為基本
元件
• 分別有直流電機, 交流電機, 和同步電機三大類
Ch6 Sync. Motor 1
元件介紹
• 定子和轉子俱用鋼片疊成
• 定子和轉子分別鑿有坑糟,嵌入繞組用
• 全開啟坑糟方便放入預製繞組,若導體為棒形,則可用
半封閉式或全閉式坑糟,磁漏/磁阻較少,可減低激磁電
流;狹長的坑糟, 可提高漏抗值
• 定子與轉子空隙越少,磁漏/磁阻亦越少
• 定子與轉子坑糟數目應不一樣,最好是質數,避免定子
與轉子扣住
• 坑糟之開口,是磁導諧波的根源;坑糟形成的齒,振動時
亦會產生簧聲
• 定子一般是連接電源的繞組,轉子通常是短路或透過滑
環接上電阻
Ch6 Sync. Motor 2
同步電動機
• 指轉子轉速和旋轉磁場的速度一樣時稱為同步
• 以算式表示Ns=Nr=(60 x f) / p ; 其中 f 是頻率, p 是一對
磁極的數量
• 同步電機可以是發電機,摩打,補償機(調節功率因數)
• 同步電動機同樣有定子和轉子,轉子可以是旋轉電樞(小
功率)或是旋轉磁極(大功率)
• 大功率電動機的磁極激勵繞組和大電流定子繞組比較,
體積較少,對電刷和滑環要求亦較少
Ch6 Sync. Motor 3

旋轉磁極
• 旋轉磁極亦分凸極式和隠極式
• 凸極式結構簡單,但有大氣隙,大磁漏通,損耗大,氣隙
在高速下亦做成噪音和風阻,只適合1000轉以下轉速
• 隱極式結構較堅固,適合高速運轉,減少離心作用
• 激磁電源通常由連接主軸的直流發電機供給,激磁電
源電壓約為250V,容量只是同步電機的1~3%
• 激磁電源除可由電刷供應直流電源外,亦有無電刷式
的安排
• 無電刷式激磁,安排另一部三相交流發電機(在此叫勵
磁機)安裝在轉子上,經過整流供應直流電予激磁繞組,
故可減省電刷和滑環部份
• 無電刷式激磁可減少火花,降低損耗和維修部份
Ch6 Sync. Motor 4
電動機的損耗
• 電動機的損耗包括:
– 機械損失(電刷摩擦,軸承摩擦,風阻和通風)
– 激磁損失(線圈銅損,可變電阻,刷子接觸損耗,鐵芯損失,
渦流和磁滯損失)
– 負載損失(電樞的銅損,雜項損失指電樞鐵芯和渦流的
損失)
Ch6 Sync. Motor 5

同步馬達(1)
• 定子繞組分成兩極的倍數,並分別通過三相電流,形成一
旋轉磁場
• 轉子繞組通上直流電,形成兩極
• 當定子的旋轉磁極和轉子的兩極在差不多的轉速下鎖上,
轉子便可跟旋轉磁場同步轉動
• 轉子未啟動前,由於轉動的磁場沒有足夠吸力,牢固吸著
轉子的兩極,固同步馬達沒有自行起動的能力
• 固同步馬達表面裝有鼠籠式轉子-阻尼繞組,利用鼠籠條
感應電流產生轉矩,同步馬達便可自行起動
• 阻尼繞組電阻少有助有效起動,但大電阻可獲大起動力
矩,設計時需平衡
Ch6 Sync. Motor 6
同步馬達(2)
• 此時直流激磁如空接亦會感應電流產生高壓,固起動時
連接電阻,阻值約為激磁繞組的5~10倍
• 另一起動方法是使用一較小形的感應馬達在無負載的情
況下拖動同步馬達
• 由於無負載,小形感應馬達仍可令同步馬達至接近同步
轉速
• 當同步馬達到達同步轉速的90%時,便可接上直流激磁
• 同理,激磁繞組在起動時需接上電阻
• 由於起動時不能接負載,只適合作補償器時使用
• 無論以何種方式起動,亦需注意起動電流符合供電則例
和電力守則中要求電力公司的安排
Ch6 Sync. Motor 7
補償機
• 無負載時,定子和轉子磁極的中心線是重疊一起
• 負載時,轉子的磁極中心將比定子的磁極中心滯後一角
度/角位移,稱為轉矩角
• 在相同負載下,增加激磁,變成過激狀態
• 轉子的反電動勢和電源電壓相反加一轉矩角度α
• 增加激磁後,反電動勢增加,反電動勢和電源電壓相加的
合成電壓反時針移動,並帶動滯後其90°的電流領前移動,
改善滯後的功率因數
• 相反,在相同負載下,降低激磁,變成欠激狀態,反電動勢
減少,合成電壓順時針移動, 電流滯後移動, 滯後功率因
數,但可調整合成電壓,維持端電壓
Ch6 Sync. Motor 8
例題
Ch6 Sync. Motor 9

同步馬達的特性
• 定子與轉子的極數相同,並於同步時互鎖
• 符合算式 : Ns=Nr=(60 x f) / p
• 同步馬達相對同輸出的感應馬達,有較高的效率
• 轉速穩定,同電力公司的頻率同步,不受負載影響
• 如同步馬達超載,便會掙脫互鎖而停止轉動
• 在固定的負載下,調節直流激磁,可調整功率因數
• 由於同步馬達不能自行起動,固不適宜經常開行/停止的
電動機
• 一般用於壓縮機,磨粉機,同軸驅動的負載,亦可作頻率轉
換(不同極數同步電動機連結)
• 同步電動機需要直流激磁,感應馬達無此需要
• 同步電動機結構複雜,做價較昂貴
Ch6 Sync. Motor 10
例題
Ch6 Sync. Motor 11

Ch6 Sync. Motor 12
同步發電機
• 同步發電機和同步馬達結構相同
• 同步發電機的功率因數易受負載影響,故其容量以kVA表
示
• 發電時只需推動轉子達到同步速度,輸入直流電至轉子
便產生轉動磁場,磁力線切割定子繞組,產生電力
• 定子繞組的距間為120 º, 故可產生三相電力,而相距是
120º,電源頻率為 f = Np/60 ; N是每分鐘轉數(r.p.m), p
是磁極對數
• 平均電動勢(V)=2Φpnz ; Φ是磁通(weber), p 是磁極對
數, n是每秒鐘轉數(r.p.s), z是每相串聯在一起的線圈
• 所以激磁電壓越高,產生的電壓越高; 唯過高激磁電流會
達到磁飽和,磁通不能再增加
• 而鐵芯的殘磁現象,即使斷開激磁電流,只要轉子轉動,還
是會產生電壓
Ch6 Sync. Motor 13
例題 : 一台四極50Hz星形接駁三相交流發電機有24條
定子槽, 每繞組有40匝, 每極的通量63mWb, 正弦波分
配. 若繞組跨距因數是1, 求開路的終端電壓.
• 分佈因數Kd = (sin(nα/2)) / (n sin(α/2)) ;
n = 每相每極的槽數目 = 24/(3x4) = 2, α = 相角位移 =
4x360/(2x24) = 30º
• Kd = (sin(2x30/2)) / (2 sin(30/2)) = 0.966
• 每相的槽數目 = 24/3 = 8
• Kf 波形因數(正弦波) = r.m.s./avg = 0.707/0.637 = 1.11 ;
Ke 跨距因數 = 1
• 相電壓 Ep =2KfKdKeΦZf
Ep = 2x1.11x0.966x1x63x10-3x40x8x50 = 2161.7V
• 發電機是星形接駁, 所以線電壓 = (√3)Ep = 3744V
Ch6 Sync. Motor 14
例題
Ch6 Sync. Motor 15

Ch6 Sync. Motor 16
發電機並行
• 發電機頻率與輸電網相同
• 發電機電動勢與輸電網電壓在幅度,極性和相位必須相
同
• 發電機與輸電網相序相同
• 測試可用較簡單的暗燈法或用精密儀表比較
Ch6 Sync. Motor 17

例題
Ch6 Sync. Motor 18

Ch6 Sync. Motor 19
本章介紹:
• 介紹感應馬達的原理
• 旋轉磁場的產生
• 三相感應馬達
• 各式馬達的構造和運作原理
轉差率和轉矩
鼠籠式和滑環式馬達的應用和特性
起動方法
Ch7 3-ph Induction 1
電動機
• 因電磁的作用而產生的力,分為吸力和抗斥力
• 電磁作用除了用於繼電器外,電動機一般用上橫向的
抗斥力,作同軸運動而達至轉動的目的
• 電動機功能是電能和機械能的互換
• 楞次定律說明感應電流產生的磁通,會隨磁場移動, 使
磁通量保持不變
• 所以轉動速度大約與磁極的轉動速度相約
• 而電動機的轉矩 F = B l i, 與磁通密度,線圈長度和電
流成線性正比
• 電動機由圓形定子, 同軸轉子, 繞組/棒形導體為基本
元件
• 分別有直流電機, 交流電機, 和同步電機三大類
元件介紹
• 定子和轉子俱用鋼片疊成
• 定子和轉子分別鑿有坑槽,嵌入繞組用
• 全開啟坑槽方便放入預製繞組,若導體為棒形,則可用
半封閉式或全閉式坑槽,磁漏/磁阻較少,可減低激磁
電流;狹長的坑槽, 可提高漏抗值
• 定子與轉子空隙越少,磁漏/磁阻亦越少
• 定子與轉子坑槽數目應不一樣,最好是質數,避免定子
與轉子扣住
• 坑槽之開口,是磁導諧波的根源; 坑糟形成的齒,轉動
時亦會產生簧聲
• 定子一般是連接電源的繞組,轉子通常是短路或透過
滑環接上電阻
旋轉磁場的產生
• 旋轉磁場由三相電壓產生, 對三相電動機的運作非
常重要, 特別是三相感應馬達
• 三相電源, 電壓之間有 120° 的相位差, 所以任何時
間, 三相電壓並不一樣, 而它們的矢量和, 合成後, 最
大磁場會跟頻率周期不斷旋轉
• 三相電壓的波形是正弦波
• 下節我們將看一整周期內, 三相電壓在其相位內的
強弱變化, 每 30° 電器角度檢視一次, 即整個周期共
360° (period T = 360 seconds), 得出下表:

三相的瞬時電壓
三相電壓 (伏特)
時序相位相位 L1 相位 L2 相位 L3
0 0 0 -86.6 86.6
1 30 50 -100 50
2 60 86.6 -86.6 0
3 90 100 -50 -50
4 120 86.6 0 -86.6
5 150 50 50 -100
6 180 0 86.6 -86.6
7 210 -50 100 -50
8 240 -86.6 86.6 0
9 270 -100 50 50
10 300 -86.6 0 86.6
11 330 -50 -50 100
12 360 0 -86.6 86.6

當三相電壓輸入定子, 電磁場由三相電流產生, 以下是一個
二極感應電動機的情況:
Finish
相繞組
Start Start
假設電流流進
導體另一末端感應摩打的定子
當輸進的電壓
是正向時
Finish Finish
Start
二極感應電動機 (1/13)
Time : t = 0
L1 Phase = 0 V
L2 Phase = -86.6 V
L3 Phase = +86.6 V

Time : t = 30 Sec
L1 phase = 50 V
L2 Phase = - 100 V
L3 Phase = + 50 V
Time : t = 60 sec
L1 phase = +86.6 V
L2 Phase = -86.6 V
L3 Phase = 0 V

Time : t = 90 sec
L1 phase = +100 V
L2 Phase = - 50 V
L3 Phase = - 50 V
Time : t = 120 sec

L1 phase = +86.6 V
L2 Phase = 0V
L3 Phase = -86.6 V

Time : t = 150 sec

L1 phase = +50 V
L2 Phase = +50 V
L3 Phase = -100 V
Time : t = 180 sec

L1 phase = 0 V
L2 Phase = +86.6 V
L3 Phase = -86.6 V

Time : t = 210 sec

L1 phase = -50 V
L2 Phase = +100 V
L3 Phase = -50 V
Time : t = 240 sec

L1 phase = -86.6 V
L2 Phase = +86.6 V
L3 Phase = 0 V

Time : t = 270 sec

L1 phase = -100 V
L2 Phase = +50 V
L3 Phase = +50 V
Time : t = 300 sec

L1 phase = -86.6 V
L2 Phase = 0V
L3 Phase = +86.6 V

Time : t = 330 sec

L1 phase = -50 V
L2 Phase = -50 V
L3 Phase = +100 V
Time : t = 360 sec

L1 phase = 0 V
L2 Phase = -86.6 V
L3 Phase = +86.6 V

同步電動機
• 指轉子轉速和旋轉磁場的速度一樣時稱為同步
• 以算式表示Ns=Nr=(60 x f) / p ; 其中 f 是頻率, p 是一對
磁極的數量
• 同步電機可以是發電機,摩打,補償機(調節功率因數)
• 同步電動機同樣有定子和轉子,轉子可以是旋轉電樞(小
功率)或是旋轉磁極(大功率)
• 大功率電動機的磁極激勵繞組和大電流定子繞組比較,
體積較少,對電刷和滑環要求亦較少
旋轉磁極
• 旋轉磁極亦分凸極式和隠極式
• 凸極式結構簡單,但有大氣隙,大磁漏通,損耗大,氣隙
在高速下亦做成噪音和風阻,只適合1000轉以下轉速
• 隱極式結構較堅固,適合高速運轉,減少離心作用
• 激磁電源通常由連接主軸的直流發電機供給,激磁電
源電壓約為250V,容量只是同步電機的1~3%
• 激磁電源除可由電刷供應直流電源外,亦有無電刷式
的安排
• 無電刷式激磁,安排另一部三相交流發電機(在此叫勵
磁機)安裝在轉子上,經過整流供應直流電予激磁繞組,
故可減省電刷和滑環部份
• 無電刷式激磁可減少火花,降低損耗和維修部份
三相感應電動機
結構及運作原理
三相感應馬達
• 由於同步馬達的複雜構造,不能自行起動,煩複
的電路和操作,價格高昂,不太為市場採用
• 反之感應馬達的簡單廉宜,在家居和工業上廣
泛使用
• 感應馬達同樣使用交流電源,適合三相或單相
用途
• 主要以轉子構造來區別,有鼠籠式和滑環式
• 跟同步馬達一樣,定子由三的倍數的繞組成為
磁極對
• 因為峰值電壓在繞組中輪流出現,形成一轉動
磁場
• 轉子由疊片鑄鐵做成,降低渦流損失
動作原理
• 轉子靜止時,定子產生的轉動磁場切割埋於轉
子上的導體
• 根據弗林明右手定律,轉子產生感應電流,故名
• 感應電流的流動參照弗林明左手定律,產生動
力,馬達自行起動
• 可以想像,如果定子的轉動速度跟轉子速度一
致,旋轉磁場相對不能切割轉子上的導體,感應
失效,轉動力失去並減慢,直至旋轉磁場重新切
割轉子導體
• 實際由於摩擦和風阻,轉子不可能達至旋轉磁
場的速度
轉子導體被旋轉磁場切割
電磁場的 Finish 埋在鼠籠轉子

轉動方向的鋁導體
Start Start
Finish Finish
Start
馬達停頓

感應電流產生並環流於轉子上的導體, 而這些導
體分別在兩端連接成閉路
感應電流方向由弗林明右手定律(發電機)決定
電磁場
的轉動 Finish
S
方向
Start Start
鼠籠鋁導體
的相對運動
方向
Finish Finish
N Start
• 電動勢由轉子導體的感應電流和定子的旋轉磁場互
應而產生
• 電磁動力的轉矩使轉子使三相摩打開始轉動
• 電磁動力的轉動方向由弗林明左手定律(摩打)決定
電磁場 Finish
的轉動
方向 S
Start Start
電磁動力的轉
動方向
Finish Finish
N
Start

兩主要三相感應摩打
1. 鼠籠式轉子感應馬達
2.滑環式(繞組)轉子感應馬達
定子結構
兩種感應摩打的定
子結構完全一樣
三相定子繞組
三相鼠籠式感應馬達
Finish
轉子鐵芯
三相繞組
Start Start
感應馬達的定子
Finish Finish
鼠籠
Start
鼠籠轉子
鼠籠式馬達
• 轉子導體由埋於鐵芯的銅棒/鋁棒組成,並在兩端焊
上銅環形成短路,看似一鼠籠
• 導體以略斜形式裝於轉子上,減低轉動時的風琴響聲
和較佳的起動轉矩
• 轉子的極數無限
• 三相式鼠籠馬達輸出可達10MW
• 轉差率在小功率馬達(10kW)時約為5%; 大功率馬達
(100kW以上)時小於1%
• 起動電流較大,馬達在30kW以下時高達8倍,大功率
馬達亦有近6倍的起動電流
• 高電阻或深藏導體皆可減低起動電流,小於5倍
• 降低電壓亦可減低起動電流,但起動轉矩亦因而降低
短路
環
鐵芯鋁製圓
磁路
AST
DIE C
鋁條
鑄造

鼠籠式馬達
鑄造銅條轉子製造的節能馬達
滑環式馬達
• 轉子導體由三個繞組組成,星形連接,而另一端連接到三
個滑環,通過炭刷,接上外加電阻,電阻的另一端也是星形
連接
• 起動後,阻值漸次減至零,直至短路,跟鼠籠式馬達一樣
• 外加電阻的作用是增加起動轉矩,亦可作調速用
• 相對地可減少定子的起動電流
• 適合起動轉矩大,大形負載及需要變速的場合;如起重裝
置,電梯和壓縮機等
• 由於有電刷部份,不適合防爆區使用
• 缺點是效率差,功率因數較低,結構複雜,製造/維修困難和
價錢較貴
三相滑環式(繞線)感應摩打
滑環
旋轉磁場的速度
• 同步速度 [每分鐘轉數 NS (rpm) / 每秒鐘轉數 nS (rps)]
• 一完整的正弦波產生出的磁場, 在二極三相摩打在一
周期 360° 裡, 產生出的是一轉動磁場
• 一分鐘有60秒, 固此轉動磁場的速度等於 60 x 頻率
• 二極感應電動機的定子上擁有三個繞組 (L1 起始和
尾端, L2 起始和尾端,L3 起始和尾端)
f = 市電的頻率而 p = 磁極對的數目
f 60 f
( rps ) 或者 ( rpm )
p p
轉差率
• 感應馬達磁場的轉動速度是同步速度 (Ns) 等於 60 f
p
• 磁場切割到的電路產生感應電流,使摩打的轉子往同一
方向運動
• 而轉子的運轉速度 (Nr) 永遠慢過磁場的轉動速度; 如
果轉子的運轉速度與磁場的轉動速度相等, 相對速度等
於零, 磁場沒有切割導體, 沒有反電動勢, 亦無轉矩驅動
轉子運行
• 轉差率是 Ns − Nr
Ns
• 試算出一個三相八極感應馬達的轉差率, 如果摩打的轉
速為720 rpm, 供電頻率是 50Hz.
• 同步速度 Ns = 60 x 50 / 4 = 750 rpm
• 轉子速度 Nr = 720 rpm
• 轉差率 s = (750-720) / 750 = 7%
感應馬達的 “轉矩 / 轉差率” 曲線

轉矩
一般
最大轉矩運轉
(臨界轉矩) 速度
起動
轉矩
S=0
S=1 轉差率
( 同步速度 )
( 靜止) 轉速

感應馬達的公式
•轉差率(%) = [(ns - nr) / ns ] x 100%
– ns是定子旋轉磁場 •轉矩亦同轉子電阻成正比
的速度, = 頻率 / 磁
極對 •感應電動勢 e = Blv
– nr是轉子的轉動速
度
• 轉矩 = BlI (Newtons)
或 BlIr (Nm)
– B - 磁通密度
– l - 導體總長
– r - 導體與轉軸距離
感應電機起動
小於 2.2kW 單相最大6倍
2.2 ~ 11kW 三相最大6倍
11 ~ 55kW 三相最大2.5倍
超過55kW 須向電燈公司申請
Ch7 3-ph Induction

星角起動器 40
電動機起動(一)
• 直接起動電流為滿載電流的4~7倍
感應
• 起動器要簡單便宜三相
供電馬達
• 起動器能提供足夠起動轉矩
• 盡可能小的起動電流索掣
• 大的起動電流引致電壓降,影響其他負載,須要符合供
電則例的要求
• 故大形電動機須外加起動裝置減低起動電流
• 起動轉矩與起動電流或供電電壓的平方成正比
• 直接起動最簡單,操作方便,起動快,較大起動轉矩,設
計時要注意起動電流很大
• 電阻起動是降壓起動法之一,但成本高,電阻消耗電能,
起動轉矩少,適宜輕載馬達(<7.5kW)
電動機起動(二)
• 星角起動,起動時供電電壓為220V(星形接法),運行時回復380V(角
形接法),馬達須有6條引線,雖然成本最低,但是起動轉矩少,為直接
起動的1/3,只適宜輕載馬達(<5.5kW),或無負載起動,大約五秒後,
感應馬達接近全速, 星形電路轉為角形接法, 然後持續運行, 但由
星轉角運行時有震動情況.
• 電抗起動,以電抗器取代電阻,好處是功率消耗比電阻起動較低
• 自耦變壓起動器,亦是降壓起動法,利用抽頭改變電壓(40% , 60% ,
75%),起動電流較小,但起動轉矩較大,轉動時沒有斷電/震動情況,
成本較重和控制電路較複雜起動連接
自耦變壓起動器
轉子
三相供電
定子
繞組
運轉連接
滑環感應馬達的起動
• 繞線轉子 / 滑環感應馬達起動時能通過滑環串聯
外加電阻在繞線上
• 此安排可把起動時轉矩增至最大, 而電阻值隨著摩
打速度增加, 會逐步降低至零, 以減低起動電阻做成
的損耗. 運行時位置
電刷
三相供
電
轉子繞組外加起動電阻
定子繞組滑環起動時位置
變壓變頻起動器
• VVVF, Variable Voltage
Variable Frequency
• 利用IGBT(Insulated Gate
Bipolar Transistor)改變頻率
在低頻(13Hz)時獲最大的
轉矩,高頻(88Hz)時有高轉
速
• 用Thyristor的軟起動器,控
制觸發角度,藉以控制啟動
電流. 由於電子控制速度快,
可控制每波形的啟發角度,
固轉換時不會震動
感應電機應用程式
• 同步轉速Ns(rpm) = 60f / p ; f(Hz) = 頻率, p = 磁極對
• 轉子轉速Nr(rpm) = Ns(1-s) ; s = 轉差率
• 轉差率 s = (Ns – Nr) / Ns
• 轉子頻率 fr = s fs ; fs = 供電頻率 ; fr ∝ Zs ; fr ∝ 1/cosø ; Zs = 定
子阻抗, cosø= 功率因數
• 起動轉矩 T = 轉子輸出功率 / 2πNr ; T = 起動轉矩 ; T ∝ IrΦcosø ;
T ∝ (V2R2 / R22 + X22) ; V = 供電電壓, Ir = 轉子電流 , Φ = 通量 ,
R2 = 轉子電阻 , X2 = 轉子感抗
• 損耗
– 定子輸入功率 = 定子輸出功率 + 定子損耗
– 轉子輸入功率 = 定子輸出功率
– 轉子輸出功率 = 轉子輸入功率 – 轉子損耗
– 轉子銅損耗 = s x 轉子輸入功率
– 轉子輸出功率 = (1-s) x 轉子輸入功率
例題
一台三相電感電動機, 定子接至電源. 轉子星
形接駁, 每相電阻0.4Ω, 止動時每相阻抗2.5Ω,
滑環之間感應電動勢80V. 若滑環在以下情況
下:
a)短路
b)連接星形接駁的電阻, 每相5 Ω.
求起動時轉子的相電流及功率因數.

解答
• 每相感應電壓 Erp = 80 / √3 = 46.2V
a)
• 短路時轉子的相電流 = Erp / Zrp
• = 46.2 / √ (0.42 + 2.52) = 18.25A
• 功率因數 cosø = R / Z = 0.4 / √ (0.42 + 2.52) = 0.16
b)
• 起動電流 = Erp / Zrp
• = 46.2 / √ ((0.42 + 52) + 2.52) = 7.76A
• 功率因數 cosø = R / Z = (0.4 + 5) / √ ((0.42 + 52) + 2.52)
= 0.91
例題
一台三相八極50Hz 380V電感電動機, 滿載時
轉速725rpm,輸出功率50kW. 定子損耗1.8kW,
摩擦損耗1.2kW. 求電動機的轉矩, 轉子銅損
耗, 制動馬力和效率.
若直接起動時起動轉矩與滿載轉矩相等, 現加
上星角起動器, 求起動轉矩.

解答
• Ns = 60f/p = 60 x 50 / 4 = 750 rpm
• s = (Ns – Nr) / Ns = (750-725) / 750 = 0.033
• 轉子輸出 = 50kW
• Nr = 725 rpm = 725 / 60 = 12.08 rps
• 轉矩 = 轉子淨輸出 / 2πNr = 50000 / 2π x 12.08 = 658.75 N.m
• 轉子輸出 = 轉子淨輸出 + 摩擦損耗 = (1-s) x 轉子輸入功率
• 轉子輸入功率 = 轉子輸出 / (1-s) = (50+1.2) / (1-0.033) = 52.95kW
• 轉子銅損 = s x 轉子輸入功率 = 0.033 x 52.95kW = 1.75kW
• 電動機輸入功率 = 電動機輸出功率+定子損耗+銅損耗+摩擦損耗
• 電動機輸入功率 = 50 + 1.8 + 1.75 + 1.2 = 54.75kW
• 制動馬力 = 54750W / 746W = 73.4BHP (Braking Horse Power)
• 效率 = 50 / 54.75 = 91.3%
• T1 / T2 = V12 / V22 >>> T2 = T1 x (V12 / V22 ) = 658.75 x (3802 / 2202 )
= 1965.36 N.m
三相感應馬達的特性
• 市場普及使用
• 可自行起動, 控制與操作容易
• 希大功率三相馬達
• 兩大類形: 鼠籠式轉子和繞線式轉子
• 最少四極馬達
• 轉子由薄鋼片疊成, 作用是減少渦流
• 三相合成磁場恆定順滑的沿定子周界轉動
• 三相馬達的主要損耗包括:
– 定子與轉子的固定鐵損磁路損耗和渦流損耗
– 定子與轉子的負載損耗 – 銅損 = I2R
– 氣隙的損耗
– 磨擦和風阻損耗
三相馬達常用的術語
• Eo – 轉子靜止時的反電動勢
• Er – 轉子的反電動勢
• Er = s Eo
• Ir = Er / [√(R2+sX2)]
• 產生在轉子上的功率 = m Ir Er cosфr
• 輸入到轉子上的功率 = 2 π T n1 = m s2Eo2R/ (R2+sXo2)
• T ∝ sR/ (R2+sXo2) ; Xo<<R ; T ∝ s/R
• R<<Xo, T ∝ R/s 如果 Xo 不變
• 接近靜止, s=1, 隨 R 增加, 轉矩 T 亦增加
• s 趨向零時, R 增加, 反而轉矩 T 會減少, 因為 s 趨向零,
X 亦會減少. R>>Xo, T 與 R 成反比
功率轉化圖
鐵損 (鐵芯損耗)
定子銅損 (磁路損耗和
渦流損耗) 機械損耗
Pcu1 轉子銅損 (磨擦加
Pi
風阻)
Pcu2
Ploss
定子
功率總機械
氣轉子
輸入功率功率淨 (可用)
輸入
傳送至輸出機械功率
Pin 隙功率
轉子輸出
Pag
Pm Pout

本章介紹
• 電動機簡介
• 直流電動機構造
• 工作原理
• 電動機種類
• 電動機工作表現
• 直流電動機應用
• 起動和速度控制
Ch8 DC Machine 1
電動機 Machine
• 是一個機電換能器 electromechanical converter, 將電能輸入
變換成機械動力, 或反過來將機械動力變換成電能輸出
• 過程稱為機電能量變換 electromechanical energy
conversion
• 電能以電壓(Voltage),電流(Current)為單位; 動力方面以轉矩
(Torque),轉速(Speed)為單位
電力系統機械動力
Electrical Power Electric Mechanical Power
machine
e, i T, n
摩打 Motor
發電機 Generator
Ch8 DC Machine 2
發電機 Generator
• 機電換能器將電力輸入變換成機械轉動力
機械轉動力電力輸出
Ch8 DC Machine 3
摩打 Motor
• 機電換能器將電力輸入變換成機械轉動力
電力輸入機械轉動力
Ch8 DC Machine 4
電與磁關係
• e.m.f. = electromotive force 電動勢
• 當一導體放於磁場中, 而磁場又不斷變動時, 導體上感應出電動勢
• 電流通過導體, 亦可以產生磁場, 如電流不停變動, 便能產生變動
磁場
• 如果電流和磁場都沒有變化, 就不能產生感應電動勢
Ch8 DC Machine 5
感應電動勢
• 交流電除了大小不停變化外, 電流流動方向也在不停
變化, 所以當交流電通過一導體或線圈, 便能產生變動
磁場
• 當變動磁場切割導體時, 同樣會產生感應電動勢
Ch8 DC Machine 6
每匝線的感應電壓
φ
dΦ
法拉第電磁感應定律: e = N dt +φ m
楞次定律 di dΦ
∴ L = N f
dt dt 1 / 2f
dΦ
or L = N -φ m
di
• 磁通改變量 = d Φ /dt = 2 Φm / ½f = 4f Φ m weber/s
• 每線圈的平均電動勢 = 4f Φm volts
• 正弦波的有效值, 均方根電壓 = 1.11平均值
• ∴均方根電壓 = 4.44 f Φm
• 正弦波的平均值 = 0.636峰值
• 正弦波的有效值, 均方根電壓 = 0.707 峰值
Ch8 DC Machine 7
電磁轉換 Electromagnetic Conversion

1 當導體在磁場中活動, 切割磁場時, 會感應到電壓,
有電流流過導體. 電壓(e)跟磁場密度(B), 導體長
度(l), 和切割速度(v)成正比
e = Blv
2. 把載有電流的導體放進磁場內 , 斥力便
產生, 一般產生轉動力. 轉矩(F)跟磁場密度(B), 導
體長度(l), 和電流(I)強弱成正比
F = BlI
Ch8 DC Machine 8
電動機一族
Ch8 DC Machine 9
直流電機
• 除了交流感應電動機外,另一種常用的電機
• 多用於運輸系統,如電梯和列車
• 直流電機最基本包括:
• 定子Stator,一般是磁極, 永久磁鐵或繞組磁極
• 轉子Rotor,在直流電機裡,多稱為”電樞”Armature,由”繞
組”Windings和薄絕緣鐵片組成的”鐵芯”Iron core,繞組安
放在預製的線糟Slot內,每根導體的感應電動勢為Bι ιv
• “換向器”Commutator是接於繞組末端的弧形銅片, 跟轉
子一塊轉動,把轉子在不同位置感應的電流引出,並固定
電流的流動方向,將交流電變為直流電,又稱銅頭
• “電刷”Brush是固定裝置, 與滑動的換向器保持接觸, 引
出/引入電流至轉子
Ch8 DC Machine 10
直流電機的構造
定子由突出的磁極Salient poles組成, 而磁場通過一或兩組激
磁線圈產生:
q-軸
• 分激場繞組
Shunt Field 間極 Interpole
Winding 磁場繞組(分/串激)
Field Winding
• 串激場繞組
Series Field 補償線圈
Winding Compensating Winding
d-軸(磁軸)
Pole axis
電樞
Armature winding
Ch8 DC Machine 11
直流電動機
北極南極
換向器
電刷
轉軸
直流電
電樞輸入
永久磁鐵
Ch8 DC Machine 12
換向器 Commutator
• 換向器加上電刷成為一個機械式整流器
rectifier把所有電樞線圈感應交流電壓在
終端terminals輸出時變成單向電壓, 亦把
磁動勢mmf產生的電流收集於終端輸出.
Ch8 DC Machine 13
換向器整流方法
Ca, Cb 分別是換向器上的
一段
Ch8 DC Machine 14
換向器 (俗稱
俗稱”銅頭
俗稱銅頭”)
銅頭
Ch8 DC Machine 15
電樞 Armature
• 電樞線圈繞在轉子上
• 感應在電樞繞組上的實際是交流波形
分佈在空隙上的磁場
Ch8 DC Machine 16
電樞繞組
• 每一匝線(turn)實際由兩條繞在坑槽上的
導體(conductor), 線尾其中一端互連而成
• 線圈(coil)則由多匝線首尾串聯而成
• 繞組(winding)則由多個線圈串連而成
Ch8 DC Machine 17
多匝線圈 Multi-turn Machine

現實世界的直流電機, 電樞線圈分佈在轉子外圍預
製的坑槽slot內,線圈匝數turns越多越能減少電壓
波幅(ripple), 唯坑槽數目受外圍圓周限制.
Ch8 DC Machine 18
電樞繞組
• 大形直流電機,電樞只有一至數個線圈,導體是銅片或銅
條
• 小形直流電機,電樞由圓的銅線繞製而成
• 換向器在電機的輸出部份,由很多塊弧形銅片由雲母片
分隔絕緣而成
• 極距 pole pitch - 極與極之間的中心距離
• 糟距 slot pitch - 繞組導體跨越的距離
• 換向器節距 commutator pitch -繞組導體出與入之間的距
離
• 為了得到較高的輸出電壓/轉矩,電樞繞組會有不同的連
接方法
• 傳統的有疊式繞組和波式繞組
Ch8 DC Machine 19
疊式繞組 Lap windings

• 電樞繞組的末端在換向器相鄰連接
• 由於繞組與繞組之外的安排好像重疊在一起,因而稱疊
式繞組
• 槽距 = 極距, 而換向器節距 = 1
• 平衡繞組的數量與磁極/電刷的數量相等
• 所以能產生大電流
• 要設均壓線
Ch8 DC Machine 20
均壓線
• 由於疊式繞組由多個並聯繞組組成,為了避免由於個別
繞組感應電壓不同,引致環流,所以需設有均壓線
• 繞組感應電壓不同主要由於磁路的不均勻,氣隙分佈,磁
心/磁極的構造使磁通/磁路不相等導至
• 感應電壓的差別引致環流,使部份電刷的電流長期很大,
部份則較小
• 電流過大可能使電刷產生火花
• 亦會增加損耗,影響效率
• 因此在電刷前先將繞組連接,是為均壓線
• 波式繞組只有兩點輸出,無均壓問題, 因此不需要均壓線
Ch8 DC Machine 21
波式繞組 Wave windings

• 電樞繞組的末端接在換向器相距連接
• 串聯的繞組相距很遠,串聯起來似波形,因此稱波
式繞組
• 槽距 = 極距, 而換向器節距 =糟總數/2
• 繞組引線與換向器連接只有兩個
• 所以能產生大電壓
• 不需要均壓線
Ch8 DC Machine 22
直流電機電動勢與速度
• 電動勢 E = (2ΦZNP) / (60a)
– Φ – 每極磁通量 wb
– Z – 導體數目
– N – 每分鐘轉速 rpm
– p – 磁極對數
– a – 並聯途徑 : 疊繞 a = 2p ; 波繞 a = 2
• 電動機速度與電樞電阻, 電壓, 磁通量有關
• N = K(Eb / Φ) = K (V – IaRa) / Φ
• 電動機速度可用磁場電流, 電樞電阻或電壓控制
Ch8 DC Machine 23
直流電機損耗
• 直流電機的損耗
• 鐵損及摩擦損耗 (雜
散損耗 stray loss), 幅間極
度不受負載影響激磁線圈
• 銅損, 幅度不受負載補償線圈
影響:
• 並激 = Ish2 x Rsh 電樞
• 串激 = Ise2 x Rse
• 電樞 = Ia2 x Ra
• 間極 = Ii2 x Ri
Ch8 DC Machine 24
摩打靜止
1. 單看激磁線圈的平衡磁力場
磁動勢方向
Ch8 DC Machine 25
電流輸入電樞
2. 單看電樞電流產生的磁場
q-axis: 電樞產生的磁動勢
Ch8 DC Machine 26
整合磁力分佈
3. 綜合的磁力線分佈及旋轉方向, 隨負載變化, 開始不同幅度
的磁軸偏移現象.
磁軸偏移
Ch8 DC Machine 27
換向器上的問題
• 理想換向端子電流逐漸下滑
• 兩大原因導致換向端子電流突變問題:
線圈的電感
感抗間電壓
• 引致端子間有大電流流過
電流跳火(火花)
理想曲線
Ideal curve Actual
真際曲線 curve
換向器電流曲線
Ch8 DC Machine 28
電樞反應 Armature Effect
• 電機的主磁極的磁通受到電樞磁通的影響,磁路發生
變化,引致幾何中性線偏移
• 當電機無負載時,主磁極的磁通均勻流動,由於此時電
樞電流很小,故沒有電樞磁通產生,沒有影響
• 負載時,有電樞電流流過,產生電樞磁通,由於電刷位置
在兩極之間,使電樞磁通形成兩個環形磁路,位於每一
主磁極上
• 電樞的環形磁路一邊與主磁路相對(減弱磁通),另一邊
與主磁路相同(增強磁通),所以總磁通不受電樞反應影
響
• 結果使磁通為零的中性線偏移,電樞電流越大偏移越
嚴重
• 中性線偏移使電刷產生火花
Ch8 DC Machine 29
改善電樞反應
• 電刷跟隨中性線偏移安裝, 但只適合負載變化不大的場
合; 因為負載變化時,中性線會隨之改變偏移幅度.
• 加間極, 在主磁極之間,間極繞組與電樞串聯,作用是產生
磁極,抵消電樞反應,更產生一磁場,當換向器銅片切割間
極磁場時,產生平衡電動勢,使換向接近直線. 由於間極繞
組與電樞串聯, 可接受負載變化
• 加補償線圈,線圈嵌在主磁極極靴上,亦與電樞串聯,匝數
與電樞繞組一樣,補償線圈產生的磁場剛好抵消電樞的
磁場,但構造複雜,成本很高,銅損增大,影響效率
• 較大氣隙,減弱電樞的磁效應,但同樣增加主磁極的磁漏,
減低電機整體表現
Ch8 DC Machine 30
間極 Interpoles
• 是一反向磁極
• 是一小間極安裝在主極之間
• 間極上同樣流著電樞電流, 但所產生的磁通相反於q-軸上
由電樞產生的磁通
• 由間極產生的磁通剛好抵銷電樞效應產生的磁通
間極
間極
繞組
電樞
繞組
Ch8 DC Machine 31
補償繞組 Compensating Winding

• 補償繞組安在主極上預製的坑槽內
• 補償繞組產生的磁動勢與電樞繞組產生的磁動勢相
互抵銷
• 補償繞組與電樞繞組串聯, 使補償繞組與電樞繞組
的磁動勢成比例增減
補償繞組
定子電樞
分激式
繞組
電樞
Ch8 DC Machine 32
直流發電機(一)
• 直流發電機輸出電壓取決於電樞感應電動勢
• V = E - Ia.Ra
• 他激式,激磁電流由電池或永久磁鐵發電機供應
• 並激式,激磁繞組與電樞繞組並聯,開始時(要空載)靠切割
殘磁(或一小形磁鐵),供應電流給激磁繞組與電樞繞組,逐
漸使電壓升高,當達到固定速度,電樞有額定電壓,才可接
上負載
– 激磁繞組電流小,匝數多
– 正常負載下,電壓穩定,但負載變化時,電壓變化大
• 串激式,激磁繞組與電樞繞組串聯,動作原理跟並激式大
致一樣,但殘磁產生電壓,使用時要接上負載,才使電路完
整,直至滿載止
Ch8 DC Machine 33
直流發電機(二)
– 激磁繞組電流大(同負載一樣),匝數小
– 輸出電壓不穩定
– E = V + Ia (Ra + Rf)
• 複激式,並激與串激混合
• 複激式又分長複激和短複激
• 長複激指並激繞組並接發電機和串激繞組
• 短複激指並激繞組只並接發電機
• 複激式的並激繞組作用是起動時產生感應電動勢,之後
是激磁的一部份
• 複激式的串激繞組作用是產生更大磁通,補償電樞效應
• 所以複激式同時具有並激式和串激式的優點
Ch8 DC Machine 34
直流電機種類
• 他激式直流電機 Separate field winding
• 串激式直流電機 Series field winding
• 並激式直流電機 Shunt field winding
• 複激式直流電機 Compound field winding
• 長複激 Long shunt
• 短複激 Short shunt
• 永久磁鐵 PM 和無電刷 brushless 直流電動機
都是直流電機的一種, 但一般是分數馬達
fractional-horsepower DC motors, 馬力較小.
Ch8 DC Machine 35
激磁繞組與電樞接法
他激
串激並激
並激串激並激串激
短複激長複激
Ch8 DC Machine 36
例題
一組短複激發電機負載50A, 電壓100V, 電樞電阻0.2Ω,
串激磁場電阻0.03Ω, 並激磁場電阻40Ω, 求電樞電動勢
和輸出電流.
•串激磁場繞組電壓降 = Ise x Rse = 50X0.03 = 1.5V
•電刷電壓 = 100+1.5 = 101.5V
•並激磁場電流 Ish = Vsh / Rsh = 101.5/40 = 2.54A
•輸出電流 = 電樞電流 Ia = Ish + IL = 50+2.54 = 52.54A
•電樞電壓降 = Ia x Ra = 52.54 x 0.2 = 10.5V
•電動勢 = 電刷電壓 +電樞電壓降 = 101.5 + 10.5 = 112V
Ch8 DC Machine 37
例題
一組長複激發電機, 滿載100kW, 終端電壓200V,
電樞電阻0.03Ω, 串激磁場電阻0.02Ω, 並激磁場
電阻50Ω, 求電樞電動勢和電流.
•負載電流 IL = P/V = 100,000 / 200 = 500A
•並激磁場電流 Ish = Vsh / Rsh = 200/50 = 4A
•電樞電流 Ia = Ish + IL = 4 + 500 = 504A
•串激磁場繞組電壓降 = Ia x Rse = 504 x 0.02 =
10.1V
•電樞電壓降 = Ia x Ra = 504 x 0.03 = 15.1V
•電動勢 = 200 + 10.1 + 15.1 = 225.2V
Ch8 DC Machine 38
直流馬達
• 跟直流發電機一樣,價錢較昂貴,維修複雜
• 優點是大的起動轉矩,容易調節速度等優點
• 直流馬達的動作同樣靠磁場的排斥作用
• 反電動勢 E = 輸入電壓 V – IaRa 電樞電流電阻積
• 反電動勢的大小與轉速和磁通量成正比
• 起動時反電動勢很低,然後漸次增多,直至滿載時最高,故
起動時電流很大,負載後電流降低
• 增加電樞電流增加電樞磁場,因而轉矩增大,負載不變,轉
速增加,結果使反電勢增加,抵消電樞增加的電流,最終轉
速變化不大
• 負載增加,減慢轉速,使電樞電流增大,結果轉速增加. 直
流電機能自動恆定轉速
Ch8 DC Machine 39
直流馬達激磁方式(一)
• 並激式馬達
– 流經激磁繞組跟電樞電流獨立,可控制電樞或磁場繞
組電流來控制轉速
– 特點是轉矩較大
– 轉速穩定,能自動調節
– 轉速容易控制
• 串激式馬達
– 流經激磁繞組電流跟電樞一樣
– 負載增加,轉速降低,反電勢下降,電樞電流增加,增大轉
矩
– 但激磁繞組磁場同樣增加,固速度不能因而增加
Ch8 DC Machine 40
直流馬達激磁方式(二)
– 反之負載減少,轉速增高,反電勢增加,電樞電流減少,磁
場電流也減少,結果反電勢減少,轉速不斷增高
– 所以串激式馬達必須負載運行
– 特點是起動轉矩很大
– 容許大範圍負載變化和經常有負載(如運輸工具)
– 轉速與負載成反比
– 零負載時會脫速
• 複激式馬達
• 集合並激式的定速和串激式的大轉矩優點
Ch8 DC Machine 41
複激式馬達,直流馬達轉向,起動
• 差複激-串激與並激繞組,對負載變化更靈敏,反應
更快的速度調節,但起動轉矩很低,甚少採用
• 積複激-串激與並激繞組極性相同,視乎繞組比例,
而有穩速或大轉矩的表現,避免脫速危險
• 只須將磁場繞組或電樞輸入電流方向反轉即可
• 由於直流馬達起動時,電樞電流很大,易觸動過載
保護,故用電阻降低電流. 最終把所有電阻短路,運
行時吸著於短路位置
• 直流馬達起動器設有重置系統,停電後起動器返
回起始位置,等候重新開動
Ch8 DC Machine 42
直流摩打
Pelectrical Pmechanical
DC
e, i motor T, n
If
能量等式 :
EaIa = Tωm (電能輸入 = 動力輸出)
轉矩等式 :
T = KaΦIa (Ka = Zp/πa)
速度等式 :
Ea = KaΦωm = Vt – IaRa, gives ωm = Vt − Ia R a
KaΦ
Ch8 DC Machine 43
他激式摩打
• 從電路看出 : Vt = Ea + IaRa
Ea = Vt – IaRa = KaΦωm
• 其中 Ia 和 ωm 取決於轉軸上的轉矩負載
Ch8 DC Machine 44
他激式摩打 – 速度轉矩特性
Ch8 DC Machine 45
並激式摩打
• 從電路看出 : Vt = Ea + IaRa
It = Ia + If
Ea = Vt – IaRa = KaΦωm
Ch8 DC Machine 46
並激式摩打
• 並激式摩打的速度轉矩特性跟他激式摩打非常
相似
Ch8 DC Machine 47
串激式摩打
• 從電路看出 : Vt = Ea + Ia(Ra+Rf)
It = Ia = If
Ea = Vt – Ia(Ra+Rf) = KaΦωm
Ch8 DC Machine 48
串激式摩打 - 速度轉矩特性
Ch8 DC Machine 49
直流摩打 - 速度轉矩特性
各種直流摩打的速度轉矩特性曲線
複合式 – 差動
他激式
複合式 – 類加
串激式
Ch8 DC Machine 50
直流電摩打的應用
• 直流電摩打在工業上廣泛應用主要因為它具備各樣
的速度-轉矩特性, 配合不同用途, 容易改變轉動方向,
可作電動機或生產再生電力等特性.
• 直流電摩打可於8:1的速度之間持續運作; 短暫調速
亦可無限變速至極低速差不多靜止.
• 承受頻密負載改動在直流電摩打上亦非常普遍
• 直流電摩打亦能在三倍或以上間隙超載時正常運作
• 緊急時, 而供電情況許可下,直流電摩打可以超載到
五倍其額定值.
Ch8 DC Machine 51
直流電摩打的特性
• 直流電摩打急停時會產生剎車動力 (剎車時直流電摩
打產生的能量傳至電阻負載) 或者剎車再生電 (剎車
時直流電摩打產生的能量傳回摩打的供電源), 如可
加以利用, 可省卻或減少剎車的機械動力
• 直流電摩打亦可以暢順減速至靜止, 再反向加速轉動,
完全無需任個開關轉換
• 直流電摩打對控制訊號反應亦較快, 全因高的轉矩和
惰性比例
• 直流電摩打有分持績運作類形或間動形. 持績運作直
流電摩打擁有無間斷運行的續航力
Ch8 DC Machine 52
轉速控制
• 電樞控制器-用電阻控制電樞電流來控制轉速,由於
功率全消耗於電阻,效率低
• 分流器-只適合控制串激式馬達,減弱磁場,提高轉速
• 華特利奧蘭控制法(MG Set)-用一交/直流馬達拖動
一直流發電機,輸出推動並激式馬達,改變發電機輸
出便可改變並激式馬達速度由0~100%
• 電子開關-用矽控管控制電樞電流的導通時間,觸發
器電源由馬達拖動另一小形發電機供應
Ch8 DC Machine 53
並激式電動機的轉速控制
• 捲軸機(Reel drives)多採用此調速器. 調速器以減弱並激磁
圈的電流來增加轉速, 如果電樞電流保持,輸出轉矩便會降低
• 電樞電流在大部份速度接近恆定, 因為直流電摩打的額定輸
出決定於散熱能力
• 直流電摩打在額定電流下, 轉矩和轉速成反比, 而直流電摩
打在任何速度有恆定的功率/馬力輸出
• 直流電摩打較宜運作比額定轉速要高的速度. 間接性減速低
於額定速度需通過過激磁辦到; 唯拖長過激磁的時間, 引致
直流電摩打過熱. 而過激磁電流亦會引致磁飽和, 最終再增
加過激磁電流, 仍只能有限降低摩打速度.
• 一般低速直流電摩打的標準調速比例為 3:1. 特製直流電摩
打容許較大調速比例, 需注意如調速比例超出 3:1, 需採用減
弱並激磁圈的電流以外的其他方法控制直流電摩打的速度.
Ch8 DC Machine 54
電樞電壓控制轉速
• 當並激式的由獨立電源供給, 磁場電流因而恆定. 若
改變電樞電壓, 直流電摩打的轉速與電樞的反電動勢
成正比.
• 反電動勢相等於輸入電壓減去電樞的電流和電阻的乘
積(即電壓降). E = V – IaRa
• 在額定電流時, 轉矩是恆定的, 不受摩打轉速影響, 因
為磁通量沒有改變.
• 故此電摩打在特定轉速範圍內能維持轉矩不變
• 馬力因轉速改變而直接受到影響
• 現實中, 內建冷卻扇的摩打, 隨著轉速降低, 通風量隨
之下降, 導致冷卻功能減低.
• 當電樞電流太大, 引致渦流使電摩打發出噪音.
• 兩者皆導使電摩打出現過熱情況
Ch8 DC Machine 55
直流電摩打的選用
• 速度控制: 如果採用控制電磁場方法, 而調速範圍又
大, 摩打的額定速度須相稱的低, 摩打體積會非常大.
當調速的比例超過 3:1, 需加入控制電樞電壓的方法,
至少負起部份調速範圍, 因為電樞電壓控制法適合
大幅度的動態調速. 須注意直流摩打只容許短時間
調速降至 60% 或以下的額速, 如果長時間低速運行,
摩打壽命會縮短兼性能下降
• 速度跟轉矩改變: 並激式摩打適合於任何轉動力下
維持定速運轉, 須用測速計回饋至附加直流調節器,
以調節速度和轉矩; 若負載增加而速度要降低來配
合, 我們便應採用複激式或串激式摩打, 在並激式摩
打的情況, 我們便要採用具有反向電壓電流曲線的
直流電源, 以調節速度和轉矩
Ch8 DC Machine 56
• 改變運轉方向: 此運作影響電源供應和控制, 亦會影
響電刷的調校, 猶其在轉向前轉子未能停住. 複合式
和一般固定用途直流摩打都不適用, 只有具有能控制
電樞電壓的直流電摩打才適合此場合
• 最大輸出轉矩: 最大輸出轉矩受制於負載大至損壞轉
換器前. 直流電摩打會因超載時火花的嚴重情度和
超載的時間引致換向器和電刷損毀. 那樣, 直流電摩
打最大輸出轉矩受超載的時間和多寡決定, 當然亦受
制於供電端可提供的最大電流. 直流電摩打在低速
時可容許較大負載而不致損壞. NEMA 標準規定直
流電摩打在額定的速度範圍內, 能承受 150% 其額定
電流多於一分鐘; 當然大部份直流電摩打有更高表現.
Ch8 DC Machine 57
• 當值周期: 直流電摩打甚少應用在負載不變單速而需
持續運作的場合. 摩打的功率由最高轉矩和耐熱情度
決定
• 耐熱: 直流電摩打的溫度受電機和機械性損耗與通風
效果關連. 其中損耗包括鐵芯, 並/他激磁繞組, 電刷
摩擦損耗, 這些都是固有損耗, 與負載的大小無關, 但
跟轉速和激磁大小相關. 最理想是利用廠家提供的熱
能曲線 thermal capability curves 去決定最佳操作溫度.
在沒有熱能曲線的情況, 唯有通過負載曲線 load
curve 或效率 efficiency curve 計算總功率損耗. 每運
作周期的損耗由該周期內的總功率損耗乘以該周期
的時間, 把乘積合起來除以周期的總時間就是直流電
摩打的平均損耗. 用比例法計算功率損耗和溫升的程
度, 最後計出在指定周期的大約溫升.
Ch8 DC Machine 58
直流電摩打起動器 (1/3)
Vt − Ea
起動時電樞電流: Ia =
Ra
直流電摩打靜止時, 反電動勢 e.m.f., Ea= 0,
V
電樞電流則等於: Ia |start = t
Ra
因為電樞繞組 Ra 非常小, 所以 starting current 起動

電流非常大.
直流電摩打起動時湧入電流需限制小於兩倍滿載
電流或以下, 以防止過度溫升和機械震動
Ch8 DC Machine 59
起動電流能限制在安全值以下:
1. 通過低壓的直流電源 low d.c. applied
voltage 起動, 加上可變電壓的電源 variable-
voltage supply. 起動時可變電源徐徐增至摩
打的正常工作電壓. 當反電動勢建立, 電流
會回復至正常額定值, 即使輸入電壓仍處於
高位.
2. 通過外加電阻 Rae, V −起動時串聯於電樞繞
Ea
Ia = t
組上. 當反電動勢建立, R a + R ae 然後漸次減低電阻.
Ch8 DC Machine 60
控制把手
並激
電磁鐵繞組
Ch8 DC Machine 61
過電流保護 – 守則9
• 過電流指供應電流超過裝置的額定值或導體的計算最大
載流量,有兩種過電流的情況
• 過載電流 – 指供電系統正常和電器設備無故障情況下發
生的過載電流
• 故障電流 – 當供電系統或電器設備發生故障,一般是絕
緣受到破壞,引致以下四種情況:
– 三相短路故障(最嚴重的故障)
– 相對相短路故障
– 相對中性線短路故障
– 相對地短路故障
• 當過電流發生,故障的電路該馬上被切斷,不致干擾其他
正常電路
Ch 9 Overcurrent 1
過載電流的產生
• 絕緣損壞或能力降低
• 電動機超過正常負載或拖曳機消耗比正常大數倍的電
流
• 電動機起動時的電流
• 因為多組導線堆在一起,引致導體載流量減少
• 三相電路缺少一相時
• 低估裝置耗電量
• 長期過載會導至絕緣體變壞,而演變成短路故障
• 引致導體和電器裝置的損壞
• 引起火警
• 做成人體傷害
Ch 9 Overcurrent 2
過載電流的防護
• 安裝過載電流保護器切斷過載電流
• 在絕緣,接口,終接位或導體周圍,因過載電流引致
的溫升而受到破壞前切斷過載電流
• 所有最終電路設計時要審慎避免長時間而細幅度
的過載電流發生
• 設計緊遵 Ib <= In <= Iz 和 I2 <= 1.45 Iz ;
• I2 是保護器因過載電流出現時的有效操作電流
• Iz 是導體最少的可載流容量; Iz = In or Ib / CaCgCpCi
• It 是導體最大的可載流容量; It = Itab x CaCgCpCi
• 過載電流保護器和導體的配對/協調根據導體計
算考慮
Ch 9 Overcurrent 3
過載斷路器的安裝
• 當導體面積改變時需加裝過載電流保護器
• 當過載電流保護器未能有效保護電器裝置,有需
要加裝更合適的過載電流保護器,如電動機的過
載保護
• 以下情況可豁免過載電流保護器的安裝:
• 變流器的次級無須過載電流保護
• 導體面積雖然減少但其載流容量仍高於過載電流
保護器
• 負載更本不可能出現過載
• 當自動切斷電流比持續供電產生更大危險
• 電力公司上線保護已考慮/有效保護下線的裝置
Ch 9 Overcurrent 4
短路故障的發生
• 因故障或錯誤使用導致
• 短路保護器用作切斷短路電流
• 額定的短路電流不會對短路保護器有任何損壞/
變壞,有能力忍受電路可能產生的最大短路電流
• 當短路保護器不能忍受電路可能產生的最大短
路電流,其上線必須有另一短路保護裝置(後援
保護)能切斷此最大短路電流,而兩保護器適當
地配對/協調,且上線保護器能有效保護下線保護
器,防止通泄能量I²t對下線保護器做成破壞
• 保護器只用作切斷短路電流時,斷路時間不可超
過帶電導體可容許的溫升
Ch 9 Overcurrent 5
短路電流的防護
• 符合絕熱程式 : t = (k ² S ²) / I ²
• 導體電阻在20°C時用作計算預期最大短路電流短時間
(少於0.1s)不對稱短路電流發生的情況下 : (k ² S ²) > I ² t
• k值只適用於保護器能在5秒內切斷短路電流,大於5秒時
需向廠方詢問相關的測試
• 導體載流容量減少時要加裝短路保護器
• 短路保護器和導體載流容量減少的位置中間的距離不可
大於3m
• 短路保護器安裝位置能有效減低故障電流產生的危險
• 安裝位置不會構成火警或危害公眾
Ch 9 Overcurrent 6
豁免短路保護器的安裝
• 導體連接發電樹, 整流器/電池,如其控制器已附加
短路保護器,而有保護下線裝置的能力
• 測量電路,當突然開路會有更大危險
• 電器裝置突然斷路時,構成更大危險
• 上線短路保護器能適當地保護下線裝置,並在下
線裝置出現短路電流時操作
計算短路電流的考慮
• 供電源頭的預期最大故障電流 40kA ; 接地環抗 ;
供電源頭的保護裝置 ; 保護系統的種類
Ch 9 Overcurrent 7
斷路裝置
• 防止火警和意外觸電
• 保護電器設備
• 維持電力系統正常
• 將故障設備斷離正常系統
• 減少對正常系統的影響
• 裝置包括:保險線,斷路器
• 自動偵察故障並自動斷離故障
• 強調穩定和可靠的系統
• 注重靈敏度,級別/差別控制,協調/配對保護
• 保證供電側,最近故障的斷路裝置首先操作
• 當下線斷路器未能斷開過電流,上線斷路器有相應動作
Ch 9 Overcurrent 8
斷路器
• 自動系統能在正常狀態下”接通”電路或不正常狀態下”
斷開”電路
• 大形斷路器由繼電器(relay)和電流火牛(C.T.)組成
• 可於故障/過荷時, 同時將所有電極/電路斷開
• 可調節過荷電流和動作時間(通過繼電器設定)
• 電路可即時/隨時回復
• 有指定的斷路容量
• 除過流保護,亦有漏電保護,對地故障保護,無電壓保護,缺
相保護…等
• 過載電流保護器可以是熔斷器,高斷流熔斷器(BS88),保
險絲 (BS1361),半封閉式熔斷器(BS3036),小形斷路器
(BS3871)
Ch 9 Overcurrent 9
斷路器術語
• 額定電壓和額定電流-設計指定操作電壓和電流, 在此
範圍操作, 裝置不會變壞/過熱
• 額定短路容量-指定的故障功率/容量下,斷路器仍可將
故障清除/斷路
• 短路時間-在指定時間內(3~5周期)斷開, 而此時間內, 斷
路器仍可承受此能量
• 斷路方法-由於人為/自動系統失誤, 斷路器可進一步隔
離系統(如抽取式斷路器)
• 操作電流與操作時間的曲線
• 操作電流的特性
• 在電感負載下的操作特性
Ch 9 Overcurrent 10
守則的其他要求 – 守則9E
• 過電流保護器須裝於箱殼內,並遠離易燃物.
• 過電流保護器須有清晰標示其保護電流的設定值
• 熔斷器容許有源置換時,其設計須確保更換者安全
• 更換熔斷器須用適當的工具, 整齊安放工具架上
• 如斷路器可能被非註冊電業工程人員操作,其設定須清
晰可見,而設定的修改部份須上鎖或通過特定工具
• 操作斷路器時,不應外露帶電部份
• 多相過電流保護器的構造須為同時切斷多相電路
• 用戶總制過電流設定與電力公司的高壓端保護設定有適
當區別
Ch 9 Overcurrent 11
過電流保護的最少斷流容量-守則表9(2)
供電方式
供電方式後援熔斷器三相過電流保護的
的額定值最少斷流容量
由大廈供電變壓器無後援熔斷器 40kA
供電取電 ≤ 160A 4.5kA(有後援熔斷器)
>160A, ≤400A 23kA(有後援熔斷器)
由上升總線-匯流 ≤ 160A 4.5kA(有後援熔斷器)
排取電(如上升總
線是電覽,斷流容 >160A, ≤400A 23kA(有後援熔斷器)
量較小,但要另行無後援熔斷器不超過守則-表9(3)值
計算)
由電力公司的供電 ≤ 160A 4.5kA(有後援熔斷器)

箱取電
Ch 9 Overcurrent
>160A, ≤400A
12
18kA(有後援熔斷器)
保護器功能
• 正常狀態下攜載額定電流
• 可容許正常開關/起動電流,不會被觸動斷路
• 觸動斷路具時間和電流反比特性,並保護導體操
作溫度低於其安全極限
• 在不正常程況下於極短時間內觸動斷路
• 對地故障時能即時觸動斷路,減少觸電/火警危險
• 能中斷最終電路產生的故障
• 能快速和簡易地恢復斷開的電路
• 特定的情況下, 操作者無須特別的知識和技術便
能操作保護器.
Ch10 Prot & Switch 1
• 能快速並安全地動作
保護器類型
• 保險絲 (Fuse), 熔斷器 (Cartridge Fuse), 高斷流熔
斷器 (High Breaking Capacity Fuse)
• 半封閉式熔斷器 (Semi-enclosed Cartridge Fuse)
• 小形斷路器 (Miniature Circuit Breaker MCB)
• 模製外殼斷路器 (Moulded Case Circuit Breaker)
• 空氣斷路器 (Air Circuit Breaker)
• 過載保護 (Overload Protection)
• 接地漏電斷路器 (Earth Leakage Circuit Breaker
ELCB)
• 電流式漏電斷路器 (Residual Current Circuit
Breaker RCCB)
• 電流式漏電斷路器 (Residual Current Device RCD)
熔斷器/小形斷路器圖片
熔斷器(1)
• 當過電流出現時,根據設計條件熔斷內置導體,斷
開有問題的電路
• 半封閉式熔斷器,熔斷導體為可換式,一般額定值
可至100A 240V 1~4kA
– 好處是簡單,便宜,容易置換
– 壞處很多, 容易錯誤換上不正確的熔斷導體,熔斷導體
容易氧化影響正常操作,電橋於高故障電流時會燒燬,
熔斷時產生高熱,長熔斷時間
• 保險絲通常用於插頭電路,熔斷導體安裝在充滿
空氣保護管內,斷流能力達6kA
– 好處是熔斷導體被密封保護,額定值清楚標示,容易更
換
壞處是較昂貴,電橋為通用式容易安插錯誤,不適合高
– Ch10 Prot & Switch 4
故障電流用途
熔斷器(2)
• 高斷流熔斷器操作電壓可達1000V AC/1500V DC
• BS88 工業用,斷流能力至40/80kA,BS1361一般用
途斷流能力達16.5kA
• 外殼由高品質陶瓷製成,能抵受高溫,較穩固機械
強度和防洩電能力
• 熔斷導體由純銀製成,生產精確度高,表現穩定
• 熔斷器內填滿適當體積的乾燥石英晶體,並密封
• 好處是適合高故障電流用途,熔斷導體不會變壞,
額定值清楚標示,容易更換, 不乎額定值熔斷器不
能錯誤插入電橋,表現可靠穩定,安全,適合後援保
護
• 壞處是較昂貴和較大形,斷裂後要更換,不能聯鎖,
導致三相電路缺相,無斷路訊號,可能受預熱損壞
小形斷路器(1)
• 一個機械性裝置用於正常或不正常狀態下開關
(接合/切斷)電路
• 包括跳制元件,操作部份,消弧器
• 跳制元件:
– 熱跳制: 合金通過過電流時,彎曲致使電路斷開,
在正常過載下,合金需時預熱,故容許短時間起
動/開關電流,在嚴重過電流時,會迅速變形,觸動
斷路
– 磁控跳制: 無溫度操作部份故不受環境溫度影
響,跳制速度由預設過電流值控制,為即動式
– 液壓磁控: 延時控制通過充滿矽油的密封管減
緩觸動棒速度,過電流越大,減緩能力越少
小形斷路器(2)
• 操作部份達到閉合或斷開接點的目的
• 當電路不正常時,操作部份無法閉合
• 消弧器負責拉長並消弭電弧
• 梳形絕緣分隔片將電弧拉長, 降溫, 於零電位時
斷開電弧
• 好處有: 斷路器特性由廠家設定不可能被意外更
改,能識別短暫峰電流和長時間過載電流,故障可
由操控桿位置得知,故障清除後可即時恢復操作
• 壞處有: 需定期維護以確保操作正常,機械部份
可能變得緩慢遲鈍不可靠,相同額定值中最貴的
保護器,細容量時體積較大
延時斷路器/
空氣斷路器

模製外殼斷路器
• 操作跟小形斷路器相同,但重型構造
• 額定值由100A至3000A,斷流能力高至150kA
• 重電保護時,代替熔斷器和小形斷路器
• 有附加功能(過低壓,限流,附助接點)和斷路訊號
• 同形號產品容許調校和有不同設定
空氣斷路器
• 無自動偵察能力,必須和繼電器,變流器一併使用
• 巨形保護器,一般作制櫃總制,作開關,斷路,隔離用
• 好處有可遙控操作,所有極同時操作,操作電流和
時間可精細調校,可馬上回復供電,能承受下線保
護的過電流,可設計操作任何電流和任何斷流能
力; 但非常昂貴,大體積
漏電保護器
• 電壓式漏電斷路器,由於一
定要有地線存在,故已淘汰
• 電流式量度相線和中性線
的電流差而啟動
• Earth Leakage Circuit
Breaker (ELCB)較大形,高
斷流能力,靠變流器和繼電
器操作
• Residual Current Circuit
Breaker (RCCB)一般漏電
斷路器
• Residual Current Detector
(RCD)本身無斷流能力與
其他斷路器合併使用
繼電器
• 小功率控制大功率電路
• 在不同電力系統下操作,直流電/交流電系統的交
換控制
• 常開/常閉接點的轉換
• 多輸入/多輸出的控制電路
• 可組成邏輯控制電路/功能電路
• 訊號交換(interface)時交出的無源訊號(dry contact)
• 同步操作電力設備
• 絕緣控制/開關
• 電力監察系統的一部份
繼電器的操作(1)
• 可偵測電流,電壓,電流方向,頻率
• 而電流,電壓偵測可通過火牛做到
• 操作要穩定,選擇性高,靈敏度,有區別能力,速度
• 電樞式-利用線圈產生吸力交出跳掣訊號,速度受
電動勢,接點距離,機械惰性影響
• 柱塞式-柱塞安裝於電磁線圈中,透過電磁強弱作
出吸入/彈出動作,交出跳掣訊號,動作電流可通
過柱塞的位置控制調教,亦可附加緩衝筒達到滯
時的目的
• 合金式-利用不同金屬的膨漲系數,扭曲合金片觸
動跳掣訊號,扭曲速度跟電流成正比
繼電器的操作(2)
• 平衡桿式-由兩個線圈組成,一個長期接上預設電
流吸銜平衡桿,另一組接上電流火牛,當故障電流
大於預設電流,接上跳掣訊號
• 感應碟式-最普遍採用,操作電流/操作時間均可調
教,上下磁場使金屬碟感應渦流,轉動力量與電流
成正比,碟上裝有接點,觸動跳掣訊號,改變接點位
置,便可控制操作時間.
• TSM-Time Setting Multiplier 0.05~1(最慢)
• PS-Plug Setting 25%~125%
• IDMT-Inverse Definite Minimum Time
• 對地故障感應圈接法
繼電器(3)

SWITCH
開關裝置
• 防止火警和意外觸電 LIVE CIRCUIT
• 保護電器設備
• 維持電力系統正常
• 將故障設備斷離正常系統
• 減少對正常系統的影響
• 裝置包括:保險線,斷路器
• 強調穩定和可靠的系統
• 靈敏度和級別/差別控制
斷路器
• 自動系統能在正常/不正常狀態下”接通”/”斷開”
電路
• 斷路器並由繼電器(relay)和電流火牛(C.T.)組成
• 可於故障/過荷時, 同時將所有電極/電路斷開
• 容許遠端控制(remote control)
• 可調節過荷電流和動作時間(通過繼電器設定)
• 電路可即時/隨時回復
• 大斷路容量
• 適合高壓操作
斷路器術語
• 額定電壓和額定電流-設計指定操作電壓和電流,
在此範圍操作, 裝置不會變壞/過熱
• 額定短路容量-指定的故障功率/容量下,斷路器
仍可將故障清除/斷路
• 短路時間-在指定時間內(3~5周期)斷開, 而此時
間內, 斷路器仍可承受此能量
• 斷路方法-由於人為/自動系統失誤, 斷路器可進
一步隔離系統(如抽取式斷路器)
• 機械裝置:可以是彈簧動力,手動上鏈,電索,氣動,
油壓操作
• 斷路器主要以中斷電弧方法分類
油斷路器 Oil Circuit Breaker - OCB

• 利用有機油(hydrocarbon oil)中斷電弧
• 電弧能量將油氣化, 氣體膨脹約15000倍
• 由於是有機油,氣化時,碳粉延續電弧
• 但瞬間被高壓氣體吹走碳粉,一段時間後碳
粉被消除
• 於零電位時, 消弭電弧
• 由於氣體被排走,壓力減低,吸入新油,起冷卻
作用
容器設計只適合特定電壓
• Ch10 Prot & Switch 18
油斷路器特點
• 電弧能量吸收作氣化用途
• 電弧被氣體冷卻, 亦被周圍的油冷卻
• 高效能電介質, 減少體積
• 絕緣特性使分隔距離減少
但:
• 油有可燃性
• 製造爆炸性氣體
• 油要過濾雜質
空氣斷路器 Air Circuit Breaker -

ACB
• 電弧加熱空氣, 因熱空氣
上升, 帶動電弧向上, 增
長電弧距離, 減弱電弧
• 電流亦形成電場, 製造電
動勢, 移動電弧
• 上方絕緣片, 進一步加長
電弧, 冷卻電弧
• 空氣斷路器較大形
• 操作時有噪音
氣斷路器 Gas Insulated Switchgear -
GIS
• 用六氟化硫氣體, SF6, 一種自然合成氣體
• 電介質強度是空氣的三倍, 壓力在2~3bar, 同油
的電介質強度相約, 特性隨壓力增加
• 高溫度傳導性, 冷卻電弧
• 絕緣能力可於電弧消除後, 迅速復原
• 氣體可重覆使用
• 結構同空氣斷路器
• 體積比油斷路器更少
• SF6可給收電子,
Ch10 Prot & Switch 加大電弧阻力 21
SF6特性
• 無色, 無味, 無毒, 不燃性
• 密度比在一大氣壓下,20度攝氏下是6.135
• 沸騰點是零下60度
• 攝氏150度下, SF6呈惰性
• 高溫下,會變成SF2/SF4,同金屬結合,產生白
粉末, 具高絕緣能力
• 電介質能力在大氣壓力下約是空氣2.5倍
• 強負電子特性, 不利電子流動
氣斷路器優劣
• 操作寧靜
• 無火警危險
• 體積較細
• 氣體既是絕緣氣體, 亦作撲滅電弧用
• 在密封容器內, 無水氣, 亦不會侵蝕
但:
• 密封容器困難
• 搬運/安裝要特別處理
支站要安裝氣體洩漏探測器
• Ch10 Prot & Switch 23
真空斷路器 Vacuum Circuit Breaker -

VCB
• 接點安裝於真空容器內
• 電弧由氣化的金屬離子形成
• 零電位時,迅速凝聚,截斷電弧,亦不可能再重燃
• 壽命較長, 不可能維修
• 無火警危險
• 無聲, 無煙產生
• 快速撲滅電弧
• 簡易置換(約二十年一次),中途無法監察效能
• 最昂貴
ISOLATOR
隔離器 Isolator
• 通常是一刀制 LIVE CIRCUIT
• 亦可是氣制/油制
• 一般不能在負載時操作
• 當電源截斷後, 作隔離操作, 保障工作人員
安全
• 主要結構是同時將來氣端和電路端隔離
斷路器比較
油斷路器缸式/油制: 空氣斷路器 200~600V
OCB 3.6~72kV ACB
高壓空氣 10~300kV 模制外殼斷 100~600V
斷路器路器 MCCB
ABB
氣斷路器 10~500kV
GIS
真空斷路 3.6~60kV
器 VCB
隔離及開關 – 守則8
• 隔離設備 – 容許裝置在空載情況下將電源隔離
• 開關設備 – 在負載情況下把電源切斷
• 緊急開關 – 俾能迅速將電源切斷
• 開關除了作一般開關用途,亦可在維修,檢查,測試,拆除裝
置及隔離前斷開電源之用,一般安裝在易於操作或接近
裝置的位置
• 隔離能進一步將電源作電氣及機械性隔離,明顯示出操
作狀態,隔離後上鎖,防止意外觸動或自動閉合,保護工程
人員進行安裝和維修工作,安裝位置可能遠離裝置或是
大形負載
• 緊急開關須能易於接觸,容易操作,並裝在裝置附近,在緊
急時能迅速斷電,單一引動便能切斷電源
• 開關,隔離和緊急開關可是同一器件或由多於一個器件
總開關掣
• 帶電導體即所有相導體和中性線
• 每一大廈須有其獨立總開關掣能切斷滿載電流及
可切斷所有電壓的隔離裝置,總開關掣和隔離器
可以是同一器件
• 3相4線供電時,中性線可以是一螺栓連桿,隔離時
可以拆除; 單相時, 須是雙極掣
• 每組電路亦須有隔離裝置和在負載下斷電的能力
• 任何情況下,保護導體不得裝有開關或隔離設備
• 由電力公司變壓器供電時,總開關掣須為抽取式,
以便隔離.總開關掣是固定式時,必須裝有連動隔
離裝置
• 正常與後備電源使用的是四極電器及機械性連鎖
的轉換器
最終電路開關
• 除非由插座供電,每電路須能在負載下切斷電源
• 帶有高壓的放電照明,須設有“就地開關”local
switch把電路與電源隔離
• 電器裝置的活動部份如不能被護罩保護,除了設
置緊急掣外,亦需在附近有隔離裝置
• 電動機(伺服電動機除外)須在易觸及和電動機的
附近裝有隔離設備
• 電動機在適當位置裝有起動和停止設備和防止再
起動裝置(自動控制系統和消防系統除外)
• 機械性維修(包括清潔和更換電燈),加熱裝置和電
磁器具要有關閉電源設備
• 緊急開關的設置(如電動裝置)
隔離設備
• 隔離器/切斷器
• 熔斷開關掣(F/S,大型裝罝,100A或以上)
• 開關熔斷器(S/F,小型裝置,63A或以下)
• 插頭和插座
• 電纜耦合器
• 斷路器,包括微形斷路器,模製外殼斷路器或電流
式漏電斷路器
• 連桿,包括熔斷連桿或熔斷器終端盒

關閉電源作機械維修和用途開關
• 可以是:
– 開關掣
– 斷路器
– 啟動接觸器(索制)的控制開關掣
– 插頭及插座
• 緊急開關可以是開關掣(高壓照明的消防掣)或控
制/輔助電路的按鈕(電動機的止動掣),但插頭和插
座不可以作緊急開關用途
• 消防員總制,附近裝有紅底150x100mm,字體最少
13mm高,註明”消防員開關掣”的銘牌
• 消防員總制須清楚標示”開”和”關”位置,”關”在上,
有防止意外返回”開”的裝置
過荷保護器/接觸器
• 過荷保護器/接觸器
• 避免電動機起動和拖動時的損壞
• 防止繞組不可預期的損壞和老化
• 避免不必要的操作故障
• 過荷保護器和上線過流保護器相協調和區別
• 過荷保護器須切斷比正常大10倍的電流(測試時)
• 電動機接觸器(索制)/開關最少是AC-3,容許鼠籠式摩打
的開關和起動
• AC-4接觸器/開關,容許突然/頻密的開關和制定電動機的
反向連接
• 開關是AC-1為非感抗電路,AC-2為滑環式摩打, AC-11磁
力掣和開關閥
• 直流電動機的接觸器/開關則有DC-1非感抗電路,DC-2/3
並激摩打,DC-4/5串激摩打,DC-11磁力掣和開關閥
保護器的選用
• 首要考慮, 最終電路的額定負載 In = power/220V (單
相) 或 power/(3x220V) (三相)
• 考慮裝置的起動電流
• 保護器的特性曲線是否符合正常操作和故障時能於指
定時間內隔離故障
• 最終電路是否需要對地故障保護
• 決定是否加裝 RCCB / ELCB / EF Relay
• 保護器的最大斷流能力, 如不足夠, 需要加裝後援保護
• 下線保護器的額定值和特性曲線, 一般額定值為下線
的2.5倍或以上, 或最少斷路時間有0.4s差距(機械式操
作保護器) / 0.25s差距(電子操作保護器)
Ch10b Protective 1
Device Sizing
保護器之間區別與後援保護
• 區別功能旨在讓最接近故障的保護器啟動隔離
故障,避免影響整個電力系統
• 而上線和下線保護器有足夠區別,避免上線保護
器不預期啟動
• 可以額定值,保護器型號,不同種類保護器, 操作
時間, 不同設定作出區別
• 後援保護旨在分配故障由不同的保護器負責,以
簡化保護系統的結構和更有效保護設備
• 保護器包括所有過荷保護,過流保護和漏電保護
Ch10b Protective 2
Device Sizing
同類保護器之間的區別
• 熔斷器著眼於保險絲過流時的預熱時間與通泄能量完全
消滅的時間有否重疊
• 微形斷路器則考慮其額定值,特性曲線和斷流容量三種
因數的關係
• 微形斷路器的斷流容量須大於預期的最大短路電流
• 當最大短路電流發生時,所有微形斷路器都有相同的斷
流容量
• 漏電保護器各級間需由其額定值作區別,但設定時須同
時考慮安全的接觸電壓
• 由於微形斷路器和漏電保護器的斷流容量有限,一般以
熔斷器或模制斷路器作後援保護
Ch10b Protective 3
Device Sizing
微形斷路器的特性曲線
• Type 1, 過荷能力 1.35 In, 瞬時操作 2.7~4 In
• Type B, 過荷能力 1.45 In, 瞬時操作 3~5 In
• Type 2, 過荷能力 1.35 In, 瞬時操作 4~7 In
• Type C, 過荷能力 1.45 In, 瞬時操作 5~10 In
• Type D, 過荷能力 1.45 In, 瞬時操作 10~20 In
• Type 1,2,3,4 額定值在10A 或以下時,過荷能力是 1.5 In
• 另不同形號亦有不同的特性曲線,瞬時操作小於100ms
• 而過荷保護的操作時間,當額定值是小於或等於63A時約
是一小時, 大於63A時是兩小時
• 斷路容量除標示外,亦以M1,…,M16表示
Ch10b Protective 4
Device Sizing
MCB Characteristics
Ch10b Protective 5
Device Sizing
斷路器:模制斷路器和空氣斷路器
• 模制斷路器適合大的衝擊電流保護,如電動機或
焊機電路
• 空氣斷路器多用於630A以上額定值配合繼電器
使用
• 兩者的操作電流和操作時間皆可調校
• 新式的電子繼電器更可作精確及細緻調校
• 考慮設定時的環境溫度該是20~40℃
• 在保護系統內可以是大電流的過荷/過流保護,亦
可作後援保護用途
• 有後援保護時,下線的保護器可使用較小斷流容
量的保護器
Ch10b Protective 6
Device Sizing
反時繼電器 - IDMT
• 機械式以“3秒”和“1.3秒”特性曲線較普遍
• 3秒 / 1.3秒指過流達10倍時的操作時間
• BS規限,操作電流間距最多不超過110%電流設
定,重置電流不可低於90%設定
• 因此我們計算設定時滿載電流不大於設定的
90%,而過荷不可大於設定的110%
• 繪出各級保護器特性曲線, 區別時間間距最低
有0.4s(機械式保護器) / 0.2s(電子操作保護器)
• 亦可作漏電偵測用途,高輸出變流器,低負荷繼
電器
Ch10b Protective 7
Device Sizing
IDMT 特性
• 標準反時公式 : t=0.14
/ (Im0.02-1), TMS=1
• 非常反時公式 : t=13.5
/ (Im-1) ), TMS=1
• 極端反時公式 : t=80 /
(Im2-1) ), TMS=1
• 長時間反時公式 : t=54
/ (Im-1) ), TMS=1
• Im 故障電流為滿載時
的倍數; TMS 時間倍
數
• 符合BS142/IEC255特
性曲線
Ch10b Protective 8
Device Sizing
100
Tripping Time
10 1600A
1200A
1000A
1
1000 10000 100000
Fault Current
1000
Tripping Time
100
1600A
1200A
10 1000A
1
1000 10000 100000
Ch10b Protective Fault Current 9
Device Sizing
Ch10b Protective 10
Device Sizing
Ch10b Protective 11
Device Sizing
O/L
Ch10b Protective 12
Device Sizing
RCCB Characteristics
Actuation Time Characteristic
Ch10b Protective 13
Device Sizing
保護繼電器設定(港燈)
決定繼電器的設定值使符合香港電燈公司1500kVA變壓器三相
380V供電對區別運作的要求. 若變流器比值是2500:5A, 挑出三點
作計算:
9kA, 20kA, 30kA.
從港燈特性曲線圖中, 找出最快操作時間如下: 9kA-0.75秒, 25kA-
0.088秒, 30kA-0.075秒
故障時的電流倍數如下:
9kA-3.6倍, 25kA-10倍, 30kA-12倍
標準反時的操作時間:
9kA : t=0.14 / (Im0.02-1), t = 0.14 / (3.60.02-1) = 5.4秒
25kA : t = 0.14 / (100.02-1) = 2.97秒
30kA : t = 0.14 / (120.02-1) = 2.75秒
最低時間倍數設定:
9kA : 0.75 / 5.4 = 0.14
25kA : 0.088 / 2.97 = 0.03
30kA
Ch10b: Protective
0.075 / 2.75 = 0.027 14
Device Sizing
可見最低時間倍數要求是0.027, 市面並無此低時間倍數
設定的保護繼電器, 最低約在0.05, 所以採用標準反時並
不可行.
若採用非常反時的操作時間:
9kA : t=13.5 / (Im-1), t = 13.5 / (3.6-1) = 5.19秒
25kA : t = 13.5 / (10-1) = 1.5秒
30kA : t = 13.5 / (12-1) = 1.23秒
9kA : 0.75 / 5.19 = 0.14
25kA : 0.12 / 1.5 = 0.08
30kA : 0.075 / 1.23 = 0.06
非常反時繼電器最低時間倍數要求是0.06, 固態保護繼
電器最低設定在0.05, 所以可採用非常反時繼電器.
Ch10b Protective 15
Device Sizing
若採用極端反時的操作時間:
9kA : t=80 / (Im2-1), t = 80 / (3.62-1) = 6.69秒
25kA : t = 80 / (102-1) = 0.81秒
30kA : t = 80 / (122-1) = 0.56秒
9kA : 0.75 / 6.69 = 0.11
25kA : 0.12 / 0.81 = 0.15
30kA : 0.075 / 0.56 = 0.13
極端反時繼電器最低時間倍數要求是0.11, 機械式保護繼電器最低
設定達0.1, 所以可採用任何種類的極端反時繼電器.
結論:
港燈的總掣保護一般要採用極端反時繼電器
Ch10b Protective 16
Device Sizing
保護繼電器設定(中電)
決定繼電器的設定值使符合中華電力公司1500kVA變壓器三相
作計算:
6kA, 20kA, 40kA.
0.13秒, 40kA-0.093秒
6kA-2.4倍, 25kA-10倍, 40kA-16倍
6kA : t=0.14 / (Im0.02-1), t = 0.14 / (2.40.02-1) = 7.93秒
25kA : t = 0.14 / (100.02-1) = 2.97秒
40kA : t = 0.14 / (160.02-1) = 2.46秒
9kA : 0.58 / 7.93 = 0.07
25kA : 0.13 / 2.97 = 0.044
30kA
Ch10b: Protective
0.093 / 2.46 = 0.037 17
Device Sizing
不可行.
6kA : t=13.5 / (Im-1), t = 13.5 / (2.4-1) = 9.64秒
25kA : t = 13.5 / (10-1) = 1.5秒
40kA : t = 13.5 / (16-1) = 0.9秒
6kA : 0.58 / 9.64 = 0.06
25kA : 0.13 / 1.5 = 0.087
40kA : 0.093 / 0.9 = 0.1
Ch10b Protective 18
Device Sizing
6kA : t=80 / (Im2-1), t = 80 / (2.42-1) = 16.81秒
25kA : t = 80 / (102-1) = 0.81秒
40kA : t = 80 / (162-1) = 0.31秒
6kA : 0.58 / 16.81 = 0.03
25kA : 0.13 / 0.81 = 0.16
40kA : 0.093 / 0.31 = 0.3
10kA : 0.28 / 5.33 = 0.053
20kA : 0.15 / 1.27 = 0.118
當協調保護在20kA以上時, 極端反時繼電器最低時間倍數要求大
於0.1, 機械式保護繼電器最低設定達0.1, 所以可採用任何種類的極
端反時繼電器.
結論:
中電的總掣保護一般要可採用非常反時繼電器, 但對下線的斷路器
的斷流能力要求較高.
Ch10b Protective 19
Device Sizing
保護器的選用
• 首要考慮, 最終電路的額定負載 In = power/220V (單
相) 或 power/(3x220V) (三相)
• 考慮裝置的起動電流
• 保護器的特性曲線是否符合正常操作和故障時能於指
定時間內隔離故障
• 最終電路是否需要對地故障保護
• 決定是否加裝 RCCB / ELCB / EF Relay
• 保護器的最大斷流能力, 如不足夠, 需要加裝後援保護
• 下線保護器的額定值和特性曲線, 一般額定值為下線
的2.5倍或以上, 或最少斷路時間有0.4s差距(機械式操
作保護器) / 0.25s差距(電子操作保護器)
Ch10b Protective 1
Device Sizing
保護器之間區別與後援保護
• 區別功能旨在讓最接近故障的保護器啟動隔離
故障,避免影響整個電力系統
• 而上線和下線保護器有足夠區別,避免上線保護
器不預期啟動
• 可以額定值,保護器型號,不同種類保護器, 操作
時間, 不同設定作出區別
• 後援保護旨在分配故障由不同的保護器負責,以
簡化保護系統的結構和更有效保護設備
• 保護器包括所有過荷保護,過流保護和漏電保護
Ch10b Protective 2
Device Sizing
同類保護器之間的區別
• 熔斷器著眼於保險絲過流時的預熱時間與通泄能量完全
消滅的時間有否重疊
• 微形斷路器則考慮其額定值,特性曲線和斷流容量三種
因數的關係
• 微形斷路器的斷流容量須大於預期的最大短路電流
• 當最大短路電流發生時,所有微形斷路器都有相同的斷
流容量
• 漏電保護器各級間需由其額定值作區別,但設定時須同
時考慮安全的接觸電壓
• 由於微形斷路器和漏電保護器的斷流容量有限,一般以
熔斷器或模制斷路器作後援保護
Ch10b Protective 3
Device Sizing
微形斷路器的特性曲線
• Type 1, 過荷能力 1.35 In, 瞬時操作 2.7~4 In
• Type B, 過荷能力 1.45 In, 瞬時操作 3~5 In
• Type C, 過荷能力 1.45 In, 瞬時操作 5~10 In
• Type D, 過荷能力 1.45 In, 瞬時操作 10~20 In
• Type 1,2,3,4 額定值在10A 或以下時,過荷能力是 1.5 In
• 另不同形號亦有不同的特性曲線,瞬時操作小於100ms
• 而過荷保護的操作時間,當額定值是小於或等於63A時約
是一小時, 大於63A時是兩小時
• 斷路容量除標示外,亦以M1,…,M16表示
Ch10b Protective 4
Device Sizing
MCB Characteristics
Ch10b Protective 5
Device Sizing
斷路器:模制斷路器和空氣斷路器
• 模制斷路器適合大的衝擊電流保護,如電動機或
焊機電路
• 空氣斷路器多用於630A以上額定值配合繼電器
使用
• 兩者的操作電流和操作時間皆可調校
• 新式的電子繼電器更可作精確及細緻調校
• 考慮設定時的環境溫度該是20~40℃
• 在保護系統內可以是大電流的過荷/過流保護,亦
可作後援保護用途
• 有後援保護時,下線的保護器可使用較小斷流容
量的保護器
Ch10b Protective 6
Device Sizing
反時繼電器 - IDMT
• 機械式以“3秒”和“1.3秒”特性曲線較普遍
• 3秒 / 1.3秒指過流達10倍時的操作時間
• BS規限,操作電流間距最多不超過110%電流設
定,重置電流不可低於90%設定
• 因此我們計算設定時滿載電流不大於設定的
90%,而過荷不可大於設定的110%
• 繪出各級保護器特性曲線, 區別時間間距最低
有0.4s(機械式保護器) / 0.2s(電子操作保護器)
• 亦可作漏電偵測用途,高輸出變流器,低負荷繼
電器
Ch10b Protective 7
Device Sizing
IDMT 特性
• 標準反時公式 : t=0.14
/ (Im0.02-1), TMS=1
• 非常反時公式 : t=13.5
/ (Im-1) ), TMS=1
• 極端反時公式 : t=80 /
(Im2-1) ), TMS=1
• 長時間反時公式 : t=54
/ (Im-1) ), TMS=1
• Im 故障電流為滿載時
的倍數; TMS 時間倍
數
• 符合BS142/IEC255特
性曲線
Ch10b Protective 8
Device Sizing
100
Tripping Time
10 1600A
1200A
1000A
1
1000 10000 100000
Fault Current
1000
Tripping Time
100
1600A
1200A
10 1000A
1
1000 10000 100000
Ch10b Protective Fault Current 9
Device Sizing
Ch10b Protective 10
Device Sizing
Ch10b Protective 11
Device Sizing
O/L
Ch10b Protective 12
Device Sizing
RCCB Characteristics
Actuation Time Characteristic
Ch10b Protective 13
Device Sizing
保護繼電器設定(港燈)
決定繼電器的設定值使符合香港電燈公司1500kVA變壓器三相
作計算:
9kA, 20kA, 30kA.
0.088秒, 30kA-0.075秒
9kA-3.6倍, 25kA-10倍, 30kA-12倍
9kA : t=0.14 / (Im0.02-1), t = 0.14 / (3.60.02-1) = 5.4秒
25kA : t = 0.14 / (100.02-1) = 2.97秒
30kA : t = 0.14 / (120.02-1) = 2.75秒
9kA : 0.75 / 5.4 = 0.14
25kA : 0.088 / 2.97 = 0.03
30kA
Ch10b: Protective
0.075 / 2.75 = 0.027 14
Device Sizing
不可行.
9kA : t=13.5 / (Im-1), t = 13.5 / (3.6-1) = 5.19秒
25kA : t = 13.5 / (10-1) = 1.5秒
30kA : t = 13.5 / (12-1) = 1.23秒
9kA : 0.75 / 5.19 = 0.14
25kA : 0.12 / 1.5 = 0.08
30kA : 0.075 / 1.23 = 0.06
Ch10b Protective 15
Device Sizing
9kA : t=80 / (Im2-1), t = 80 / (3.62-1) = 6.69秒
25kA : t = 80 / (102-1) = 0.81秒
30kA : t = 80 / (122-1) = 0.56秒
9kA : 0.75 / 6.69 = 0.11
25kA : 0.12 / 0.81 = 0.15
30kA : 0.075 / 0.56 = 0.13
極端反時繼電器最低時間倍數要求是0.11, 機械式保護繼電器最低
設定達0.1, 所以可採用任何種類的極端反時繼電器.
結論:
港燈的總掣保護一般要採用極端反時繼電器
Ch10b Protective 16
Device Sizing
保護繼電器設定(中電)
決定繼電器的設定值使符合中華電力公司1500kVA變壓器三相
作計算:
6kA, 20kA, 40kA.
0.13秒, 40kA-0.093秒
6kA-2.4倍, 25kA-10倍, 40kA-16倍
6kA : t=0.14 / (Im0.02-1), t = 0.14 / (2.40.02-1) = 7.93秒
25kA : t = 0.14 / (100.02-1) = 2.97秒
40kA : t = 0.14 / (160.02-1) = 2.46秒
9kA : 0.58 / 7.93 = 0.07
25kA : 0.13 / 2.97 = 0.044
30kA
Ch10b: Protective
0.093 / 2.46 = 0.037 17
Device Sizing
不可行.
6kA : t=13.5 / (Im-1), t = 13.5 / (2.4-1) = 9.64秒
25kA : t = 13.5 / (10-1) = 1.5秒
40kA : t = 13.5 / (16-1) = 0.9秒
6kA : 0.58 / 9.64 = 0.06
25kA : 0.13 / 1.5 = 0.087
40kA : 0.093 / 0.9 = 0.1
Ch10b Protective 18
Device Sizing
6kA : t=80 / (Im2-1), t = 80 / (2.42-1) = 16.81秒
25kA : t = 80 / (102-1) = 0.81秒
40kA : t = 80 / (162-1) = 0.31秒
6kA : 0.58 / 16.81 = 0.03
25kA : 0.13 / 0.81 = 0.16
40kA : 0.093 / 0.31 = 0.3
10kA : 0.28 / 5.33 = 0.053
20kA : 0.15 / 1.27 = 0.118
當協調保護在20kA以上時, 極端反時繼電器最低時間倍數要求大
於0.1, 機械式保護繼電器最低設定達0.1, 所以可採用任何種類的極
端反時繼電器.
結論:
中電的總掣保護一般要可採用非常反時繼電器, 但對下線的斷路器
的斷流能力要求較高.
Ch10b Protective 19
Device Sizing
故障程度分析
• 短路故障,電力公司提供變壓器供電380V端最大
可能的短路電流是40kA無規定的跳脫時間要求,
只要求跳脫時間須比她們/高壓端快.
• 接地故障則要求不對系統做成損壞,並能在故障
發生5秒內跳胱
• 計算是預期故障電流的幅度,以選出適當大小的
保護裝置,或計出適當的保護設定.
• 故障電流是帶電導體與電路上某點出現一極低電
阻的故障,而這點在正常時,是有一定的電壓降,而
故障點可能是另一導體,也可能是外露金屬
Ch11a Fault Analysis 1
預期故障電流
計算前需找出以下一般特性:
• 供電端的預期故障電流
• 外部接地環路阻抗
• 保護裝置的種類
• 提供系統的種類
• Fault level=3 x Vph x If / 106
= √3 (VL If / 106)(MVA)
• Zph=3 x Vph2 / Fault Level MVA x 106
比值
• 以小數位表示其與基數的比率
• 簡化計算步驟,特別在一個牽涉多個不同工作電
壓的系統
• Ibase = kVAbase(1-φ) / kVbase(L-N)
• Zbase = [kVbase(L-N)]2 / MVAbase(1-φ)
• Zpu = Actual Impedance / Base Impedance
• 火牛和發電機阻抗一般以比值單位形式出現:
• Zpu = Zph x MVA Yating / 3 Vph2
• Fault level (MVA) = MVA Yating / Zpu
短路時的阻抗
• 相對中性線短路 : ZS + ZL + ZN = Vph / Ipn
ZS 譬如是變壓器阻抗
• 相對相短路 : 2 (ZS + ZL) = VL / Ip-p
• 三相短路 : ZS+ZL = Vph / Ip-p
保護器的區別
• 熔斷器開始電弧的I2t不大於下線熔斷器的通泄能量total
let through I2t ; 大部份情況是 2 : 1
• 小型斷路器依種類不同過流倍數而定 ; 小於 63A, 過載
脫鈎時間約 1 小時, 大於 63A 約 2 小時. 過流脫鈎時間
須小於 0.1s.
• 熔斷器和小型斷路器間的區別須檢查各特性曲線
短路電流
• 計算最大短路電流方便找出裝置可接受故障電流
的能力, 以最嚴重情況三相短路估量
• 三相四線時, 相對中性線和三相三線, 相對相的
短路電流要分別計出來
• 如果有電阻, 應是故障後導體溫度升高所致, 一般
當是平均數, 並保持在絕緣體的臨界溫度內
• X”d=瞬變後即時阻抗,決定短路電流,當短路發生
的幾個周期,0.1秒內
• X’d=瞬變阻抗持續約2秒
• Xd=穩態時同步阻抗
發電機短路時情況

例題: 一三相短路故障發生在第二變壓器的低壓端, 網
絡資料如下:
圖號器件功率基數電壓基數阻抗比值
MVA kV p.u.
G1 發電機 200 20 j0.18
T1 第一變壓器 200 20/132 j0.12
L1 輸電網 100 132 0.02+j0.05
T2 第二變壓器 50 132/11 j0.08
負載
G1 T1 L1 T2 三相故障
LOAD
解答 EG
XG XT1 XL RL XT2
IF
• 選擇”傳輸網”為計算基數, 即功率基數為100MVA, 電
壓基數在輸電網為132kV, 發電機為20kV, 故障點為
11kV.
• XG = 100/200x0.18 = 0.09 p.u.
• XT1 = 100/200x0.12 = 0.06 p.u.
• XT2 = 100/50x0.08 = 0.16 p.u.
• RL = 0.02 p.u.
• XL = 0.05 p.u.
• ZT = j(XG+XT1+XL+XT2)+RL= j0.36+0.02 p.u.
• |ZT| = 0.361 p.u.
• Ch11a = 1Analysis
EG Fault p.u. => | i | = 1 / 0.361 = 2.77 p.u. 8
• 以功率基數計算各級電流基數
• 發電機電流基數: IB=100MVA/(√3x20kV)=2.887kA
• 傳輸網電流基數: IB=100MVA/(√3x132kV)=437A
• 故障點電流基數: IB=100MVA/(√3x11kV)=5.249kA
• 各級故障時真實電流:
• 發電機 | IF | = 2.887x2.77 = 8kA
• 傳輸網 | IF | = 437x2.77 = 1.21kA
• 故障點 | IF | = 5.249x2.77 = 14.54kA
• 由此可計算電網末端故障時各級器件最低的斷流能力
Breaking Capacity 和電纜需要承受的通泄能量 I2t
正負零相序
• 研究指多相不平衡系統可分成同數量但相位平衡
的系統,稱為均稱元件
• 元件的每一相的幅度和相角差都是一樣
• 所以三相系統亦可分成三部份;三個平衡元件分
別是:
• 正相序元件-與原系統相序相同
• 負相序元件-與原系統相序相反
• 零相序序元件-各相序之間無相角差

正負零相序 – 公式和相位圖
• VY = VY1 + VY2 + VY0
• VY = VY1 + VY2 + VY0
• VB = VB1 + VB2 + VB0
a 運算子
• 用以標示相位反時針轉120度
• a = 1∠120o = -0.5+j0.866 ;
• a2 = 1∠240o = 1∠-120o = -0.5-j0.866
• a3 = 1∠360o = 1 ; a4 = 1∠480o = 1∠120o = a
• 以上公式展示出電力系統裡以下特性:
• 在均稱系統裡無零相序元件
• 線電壓的向量和總是零,所以不論均衡與否,零相
序元件亦永不存在於線電壓
• 反之相電壓的向量和未必是零,相反相電壓包含
零相序元件
各相電流和正負零相序
• IR = IR1 + IR2 + IR0
• IY = a2IR1 + aIR2 + IR0
• IB = aIR1 + a2IR2 + IR0
• 將上式變成矩陣, [相電流]=[A][正負零序電流]
• [A]-1 = (1/3) [反陣], 所以
• IR1 = (1/3)(IR + aIY + a2IB)
• IR2 = (1/3)(IR + a2IY + aIB)
• IR0 = (1/3)(IR + IY + IB)
• IN = IR + IY + IB = 3xIR0
• IN 會非常大而過熱, 亦引致諧波產生
相序阻抗和相序電路
• 每相序電流只會流過其自己相序的阻抗
• 正相序的阻抗只在正相序電路中找到
• 正相序電路可用單相等效電路標示
• 相序電路包括任何同相序的電動勢電源而
各相序的電流就代表故障時的不均衡狀況
• 用相序元件計算故障狀況須先決定相序阻
抗再繪出相序電路

無負載發電機的相序電路
• 因為發電機輸出是均稱,所以只有正
相序電壓
• 正相序電路由電動勢(即無負載時相
電壓)串聯正相序阻抗組成
• 中性線接地阻抗不存在於正相序電
路因正相序電流的向量和是零,故沒
有電流流經中性線接地阻抗
• 感抗是瞬時值,瞬後值,同步值取決
於是瞬時、瞬後或是穩態狀態下的
數據
• 反相序和零相序皆沒有電動勢卻有
阻抗和電流
• 正和反相序的參巧巴就等同發電機
的中性線
電路中的相序阻抗
線性均稱及固態電路
• 正反相序阻抗是相同的因為電路的阻抗與相序的次序無關只
要供電電壓是平衡,
轉動電機
• 轉動電機三個相序的阻抗一般都不相同
• 具圓形轉子電機其反相序阻抗等同瞬後的感抗
• 如果電樞繞組分佈在外圍,由零相序產生的電流是一完美正弦
波,其電磁力向量和是零
• 實況是電磁力向量和非常小,故零相序感抗比正常大
傳輸線
• 磁場的差別使架空傳輸線偽零相序感抗比正相序感抗大2~3.5
倍
變壓器
• 雖然零相序的串聯阻抗跟正/反相序的串聯阻抗有些微差別;但
為了簡化計算,設定所有相序的串聯阻抗全部相同不論是何種
類變壓器,略去並聯admittance
參看 “總結 – 故障電流計算”
正負零相序電路
• 正負相序阻抗於固態均稱系統裡是相同的,故無轉換的
需要. 除了轉動電機和省略電動勢外
• 當三相電流平衡而三相四線系統又是均衡時;所有中性
線是同電位的,不論正/負相序電流
• 均稱三相系統的中性線電壓是正/負相序電壓的參巧點
• 連接電機和地的中性線不屬於正/負相電路因為根本沒
有正/負相序電流通過中性線
• 負相序電路跟正相序電路相約,具一模一樣的等效電路
• 如具有回路線兼是一完整環路,便有零相序電流
• 因為零相序電流可能流向大地,可是並不是所有大地都
是相同電位;而零相序電路的參考巴也不代表是統一電
位
變壓器的零相序等效電路
初級繞組次級繞組
連接方法連接方法等效電路
零相序電流出現於初級和次級繞組
初級無回路線, 固在零相序時等同開路
單相電流只在角形電路內迴流, 不能旁路流出
無回路線, 根本不可能有零相序電流
無回路線, 根本不可能有零相序電流
有回路線, 就有旁路的零相序電流

T1 T2
問題 L1 L2
• 就下圖找出在各種平衡和不平衡時的故障程度. 使找
出T1一方保護繼電器適當的設定.
• 系統電壓基數 132kV
• 系統功率基數 100MVA
• 變壓器T1漏磁感抗 0.01 p.u.
• 變壓器T2漏磁感抗 0.01 p.u.
• 輸電線L1的正和負相序的感抗 j0.05 p.u.
• 輸電線L1的零相序的感抗 j0.1 p.u.
• 輸電線L2的正和負相序的感抗 j0.02 p.u.
• 輸電線L2的零相序的感抗 j0.1 p.u.
• 兩尾端是輸電網或正相序的電源
• 首要繪出正負零相序的網絡圖, 等效網絡圖看似一般
單相電路, 只有正相序網絡圖由兩個輸電網雙向供電;
零相序網絡圖右邊開路是因為右邊是一Dy變壓器
j0.1 j0.05 j0.02 j0.1
I1B
j0.1 j0.1
正相序等效電路
j0.1 j0.05 j0.02 j0.1 j0.1 j0.１ j0.１
I２B I０B
負相序等效電路零相序等效電路

三相平衡故障 Symmetrical Fault
• 在三相平衡故障時, 只有正相序等效電路, 所以:
• i1 = 1 / j0.15 = -j6.67 p.u.
不平衡故障 Asymmetrical Fault

j0.12 j0.12
• 相對地的情況下, 正負
i j0.15 j0.15 j0.2
零相序等效電路是串接
起來 I
1B I
2B I0B
• T1變壓器那方的相序電流是: 相對地故障等效電路
• i = 1 / [2x(j0.15//j0.12)+j0.2] = -j3.0
• i1B = i2B = i x j0.12 / (j0.12 + j0.15) = -j1.33
• i0B = i = -j3.0
• iR = i1B + i2B + i0B = -j5.66
• iY = a2i1B + ai2B + i0B = -j1.67
• iB = ai1B + a2i2B + i0B = -j1.67
線對線故障
j0.12
• i = 1/[ j(0.15//0.12) + j(0.15//0.12//0.2)]
= -j8.57 i j0.15
• i1B = i x j0.12/(j0.12+j0.15)=-j3.81
1B I
• i2B = ix(j0.12//j0.2)/[(j0.12//j0.2)+j0.15)] j0.12
=j2.86
• i0B = ix(j0.12//j0.15)/[j0.2+(j0.12//j0.15)] j0.15
=j2.14
2B I
• iR = i1B + i2B + i0B = -j1.19 = 1.19
j0.2
• iY = i0B + ½(i 1B+i2B) + ½(√3)xj(i1B-i2B)
=j2.67-5.87 = 6.43 0B I
• iB = i0B - ½(i 1B+i2B) + ½(√3)xj(i1B-i2B) 兩相對地故障等效電路

=j2.67+5.87 = 6.43
線對線故障
j0.12
• i = 1/[ j(0.15//0.12)x2] = -j7.5
• i1B = - i2B = ixj0.12/(j0.12+j0.15) i j0.15
= -j3.33 I1B
• iR = 0 j0.12
• iY = -½(i 1B+i2B) + ½(√3)xj(i1B-i2B) j0.15

= 5.77
I2B
• iB = 5.77
兩相對地故障等效電路

計算實際故障電流
• 電流基數 IB = PB / [(√3)xVBL-L) = 437.4A
R相 Y相 B相
三相故障 2918A 2918A 2918A
相對地故障 2476A 731A 731A
兩相對地故障 521A 2813A 2813A
相對相故障 0A 2524A 2524A
• 從上表看出, 故障電流大小, 最大預期短路電流為
2918A, 斷路器斷流能力最少 3000A, 而對地故障
電流只有 521A, 故此要安裝對地故障繼電器或相
同功能裝置
電覽的選擇
• 工作電壓 : 300/500V, 450/750V, 600/1000V
• 工作環境 : 室內, 室外, 其他
• 法例/工作守則的要求 : 如消防條例, 隧道….
• 可選擇的種類
• 機械保護
• 佈線方式和路徑
• 用途
• 工作溫度
• 過荷保護方式
• 電壓降
電線的種類
• 因構造而類別:
• 導體 : 銅線,鋁線,浸錫銅線,實心線,絞線
• 絕緣 : 聚氯乙烯 PVC,橡皮絕緣 Rubber,交聯聚
乙烯 XLPE, 低烟無毒 LSOH/LSZH
• 芯數 : 單2/3/4, 多芯控制, 雙絞線,同軸電纜
• 屏蔽 : 非屏蔽/屏蔽, 鋁膠泊 , 銅網, 銅泊
• 保護 : 鋼線, 鉛皮, 鋼泊, 雙層膠線
• 外層 : 聚氯乙烯PVC,聚乙烯 PE,合成橡膠 PU,低
烟無毒 LSZH
• 礦物絕緣電纜 MICC
導電能力
• 由於導線在廠內/實驗室測試時,測試程況如下:
– 環境溫度維持在30度
– 只有一組電路進行測試
– 無隔熱材料包圍
– 用保險線BS88/跳制BS3871作過荷保護
– 測試頻率49~61之間
• 故計算電線導電能力時要作相應調整
• 工作溫度, 在此溫度下絕緣能力不會變壞,壽命不
會減少(參照守則:表A5(1))
• 安裝方式 (由於散熱, 電流互感, 對地能力的影響)
銅和鋁的比較
銅
電阻=1.9Ω/km, $13119.30, 強拉力, 耐熱
程度500°C, 易起銅氯,比較重
鋁
電阻=2.92Ω/km, $12196.95, 弱拉力, 耐熱
程度300°C, 不易生”金秀”,輕金屬
詞彙
• 電線的電流容量,在指定情況下,最大電流導通量
• Itab 有效的電流容量,根據佈線守則計算可容許最
大電流量, It 電線須擕帶的電流容量
• Ib 設計電流, 電路正常狀態下持續電流
• In 標稱電流,過荷保護器的設定電流
• Ib <= In <= It <= Itab
• 負載參差額:所有最終電路不是同時間最大負載
• 參差額因數=主電路電流 Ib /最終電路最大電流和
• 集膚效應和鄰近效應,在交流時和相鄰電線時阻
力較直流時大
校正因數
• 主要因為溫度升高,使電線阻力增加,影響電流量
• 環境溫度 Ca - 以離開電線0.5m或10倍電線距離
的溫度,參巧守則:表A5(1)和表A5(2)
• 群組安裝 Cg - 以電路組數計算,參巧守則:表A5(3)
• 被隔熱材料包圍 Ci - 超過0.5m時要考慮,在複雜/
不肯定情況時,通常用0.5為降級因數,參巧守則:
表A5(4)
• 過荷保護 Cp - 採用玻璃管保險線BS3036過荷保
護,由於須承受較長過荷電流,故要加0.725降級因
數
• 密封線坑 - 電線安裝於密封線坑如守則內所說的
方法18~20,要加上表A5(6)的因數
設計考慮
• 如同一時間,電路包含多於一個最終電路,或可能
同時間出現過荷, It > In / Cg
• 如同一時間,如電路只有一個最終電路,或同時間
只其中一個出現過荷, It > Ib / Cg
• 電燈和電熱電路, It > In / Cg
• 插座電路,由於不能預知實際負載, 故可用
It = In x 0.67/ Cg ;如是幅射式插座電路, It = In / Cg
• It = In / CaCgCiCp 或 Ib / CaCgCiCp
• In < 1.45 Itab
• 總電壓降不可超過4%
附加考慮
• 對承受短路電流的考慮
• 絕熱等式 2
I t = K 2S 2
• I 是短路電流, t 短路保護斷路時間, S 導線截面積
(m²), k 電線常數
• 守則13A - 火線截面積: 雙層膠線最小1.5mm²,行
管電線最小1.5mm²,鋁線最小1.5mm²,軟線最小
1.5mm²,或可參考表13(1)
• 守則13B規定,帶電部份不可直接觸及,耐用程度
可抵受機械,電器,溫度和化學作用
• 線芯識別依照表13(2)規定
其他規定
• 中性線須與導線有相同截面積
• 獨立保護接地線CPC,跟表11(1),16mm²或以下,
與導線同面積,16~35mm²用16mm²CPC, 35mm²
以上,可是導線一半面積
• 等電位地線,最少6mm²,最大25mm²
• 上昇總線的地線最少為銅線70mm²,鋁線150mm²
• 根據表6(1),13A插座最終電路: 環形電路覆蓋
1000平方尺面積,用30A MCB時用2.5mm²線; 幅
射式覆蓋500平方尺面積,用30A MCB時用4mm²
線,覆蓋200平方尺面積,用20A MCB時用2.5mm²
線
守則-表9(1) 補充資料 (k-factor以廠家公佈為準)

Conductor Insulation Material Assumed Limiting k-factor k-factor
material initial final Not bunched
temperature temperature bunched cable
Copper 70°C PVC (general purpose) 70 160/140 143/133 115/103
85°C PVC 85 160/140 143/133 104/90
60°C Rubber 60 200 - 141
85°C Rubber 85 220 166 134
90°C Thermosetting 90 250 176 143
Impregnated paper 80 160 - 108
Mineral
-plastic cover or exposed to touch 70 160 - 115
-bare and neither exposed to touch nor in 105 250 - 135
contact with combustible materials
Aluminum 70°C PVC (general purpose) 70 160/140 95/88 76/68
85°C PVC 85 160/140 95/88 69/60
60°C Rubber 60 200 - 93
85°C Rubber 85 220 110 89
90°C Thermosetting 90 250 116 94
Impregnated paper 80 160 - 71
其他k-factor (k-factor以廠家公佈為準)
k-factors for protective conductor as sheath/armour
70°C PVC 85°C PVC 85°C Rubber 90°C XLPE
Aluminum 93 87 93 85
Steel 51 48 51 46
Lead 26 24 26 23
Assumed initial temperature 60°C 75°C 75°C 80°C
Final temperature 200°C 200°C 220°C 200°C
k-factors for protective conductor as sheath/armour

70°C PVC 85°C PVC 85°C Rubber 90°C XLPE
Steel conduit, trunking and 47 45 54 58

ducting
Assumed initial temperature 50°C 58°C 58°C 60°C
Final temperature 160°C 160°C 220°C 250°C
相關規定
• 單膠線,450/750V,BS6004,BS6007,表6A(1)
• 雙層膠線,35mm²或以下, 300/500V, BS6004,表
6A(1)/6A(2); 50mm²或以上, 600/1000V,
BS6346,表6A(1)/6A(2)
• PVC絕緣,PVC外皮,裝甲保護,600/1000V,
BS6346,表6A(3)/6A(4)
• XLPE絕緣,無外皮或PVC外皮,450/750V,
BS7211及600/1000V,BS5467,表6A(5)/6A(6)
• XLPE絕緣,無外皮或PVC外皮,裝甲保護,600
/1000V,BS6467和BS6724,表6A(7)/6A(8)
導體截面積計算
• 計算電路負載電流
• 計參差額因數
• 決定保護斷路器的額定電流
• 決定校正因數
• 一個/多個最終電路 (用In或Ib?)
• 計出最小導體有效電流
• 決定電線類型和安裝方法
• 工作電壓 (直流,單相,三相)
• 找出導體最大有效電流
• 電壓降是否合格
電匯排的好處
• 電纜1000mm²,最大可載1200A,一般800A以上
用電匯排
• 電匯排最大可載3000A以上
• 容易分支,加上分支裝置
• 可承受較大故障能量
• 機械結構較好
• 阻抗低
• 但由於額定值太大, 一般要加上對地故障繼電
器作對地故障保護
電纜
• 一般埋於地下
• 故此要有絕緣能力,要有機械性保護
• 高電介質強度
• 高絕緣能力
• 防水
• 良好機械特性
• 防化學反應
• 容易施放
• 廉價
電纜比較表
工作架空天電覽
電壓線成本成本
400kV 1 18
275kV 1 12
132kV 1 8
銅和鋁的比較
銅 R=1.9 $13119.30
鋁 R=2.92 $12196.95
電纜分類
• 高壓充油線 HPOF – 線兩端有充油設備,維持線
內油的壓力,並可作冷卻用途
• 油紙線 – 經油處理的絕緣紙,絕緣能力極佳,歷
史最久,至今仍廣泛使用
• XLPE: 有良好電器特性,物理性較佳
• EP Rubber: 較易屈曲特性,容許長時間卷曲,惡
劣環境使用,33kV
• PVC: 較低壓用途,1000V
• 核電廠用電線: 防高熱,防幅射,防亞粒子
• 扁平拖曳電纜: 輸送機用,6.6kV
• Heat Tracing cable: 低溫喉管發熱線
皺紋鋁殼/鉛皮線比較
• 皺紋鋁殼重量較
輕
• 皺紋鋁殼較低成
本
• 分散外力加強外
殼機械結構
• 較佳金屬疲勞特
性
• 可容許震盪或慢
性高強度屈曲能
力
• 減薄緩衝層厚度
化學特性
外殼防腐蝕層
鉛鋁殼聚乙烯聚氯乙烯
Lead Aluminum Polythene PVC
絕緣油無問題無問題輕微變質輕微變質
汽油無問題無問題輕微變質輕微變質
丙酮無問題無問題不適合變壞
甲醇輕微變質輕微變質無問題輕微變質
強酸/弱酸輕微變質變壞無問題輕微變質
強鹼不適合不適合輕微變質輕微變質
弱鹼變壞變壞無問題輕微變質
有機化合物變壞變壞輕微變質輕微變質
鹽不適合變壞無問題輕微變質
電纜接地
• 單點接地 – 適用於短距離連線,如站內連線或連接支站
和架空天線的尾端. 線的一端接地, 另一端接限制器
(arrestor), 外加地線. 單點接地避免感應電流,磁迴路,渦
流,地兩端的電壓差. 電纜須“品”字形排列, 或獨立分隔,
132kV以下分隔距離兩倍電纜直徑, 230~400kV分隔距
離350mm, 500kV分隔距離500mm
• 雙頭接地 – 用於三相電纜或較細導線面積的單芯線
• 交聯接地 – 長距離電纜使用,電纜分段一定是三的倍數.
電纜交叉排列,接口處地線用絕緣隔離,交叉經限制器接
地. 站兩端分別接地.
最終電路設計 – 守則6
• 電器設備的電器規格及耗電量
• 每個最終電路必須有足夠與適當的導電能力,過荷保護,
開關設備和接地設備
• 容許部份設備測試/維修,不致影響整體設備運作
• 故障時減少對其他電路的影響
• 避免過大故障電流產生
• 適當編排電燈,插座,固定設備,大功率設備,廚房電路,洗
手間電路,戶外電路
• 一般用電和緊急用電的安排
• 單相負荷平均分配於三相供電系統
• 過荷保護方便與上線保護達到操作上的區別
Ch13 Containment 1
中性線的安排
• 單相電路的中性線不可與其他最終電路共用
• 共用中性線的三相四線系統,相導體必需是連動
• 多相電路的中性線容量須許可不平衡/諧波電流
於正常操作中出現
導體並行
• 除環形電路外,一般用於大容量電力輸送
• 優點在減少損耗和容易安裝,但導體不可能有效保護
• 每條導體須有相同的物理和電器特性
• 安裝方法依照附錄7:方法1,11,12,17~20安裝
• 短程用單點接地,遠程時接地用交叉安排
Ch13 Containment 2
• 第一類電路 : 一般低壓電路,
電路分隔-守則5 但不包括所有緊急供電電路
• 第二類電路 : 一般超低壓電
路包括超低壓控制,一般訊號/
通訊電路,絕緣火牛的供電設
備
• 第三類電路 : 所有緊急供電
和緊急訊號電路,包括緊急照
明,消防系統,梯間加壓系統,
排煙系統
• 第四類電路 : 高壓系統
• 分隔安排參照守則表5(1)和
表5(2)
Ch13 Containment
• 電路分隔適用於佈線系統和 3
防護箱
插座電路 (一般用途)
• 13A BS1363 插座佈線可依據表6(1)安排
• 無保護支脈電路可依據表6(1)安排連接於13A插
座的最終電路,唯支脈電路總數量不得多於插座
總數量
• 支脈電路可以是雙頭插座或單一固定設備,唯固
定設備須由不超過13A保險絲加電制或少於16A
過荷跳制保護;電制/跳制距離設備少於2m
• 5A/15A BS546 插座必須有獨立5A/15A過荷保護
• 廚房插座,電熱水器,固定電熱設備,及冷氣機均需
要獨立的最終電路
• 住宅插座的數量可參考守則-表26(1)
Ch13 Containment 4
插座電路 (工業用途)
• 5/15/30A BS196 插座電路可作環形/幅射式佈線,
過荷保護不得大於32A,接駁插座數量不限
• 支脈電路和固定連接設備必須由16A或以下過荷
器保護;固定設備必須在2m範圍內設有開關裝置
• 16A BS4343 單相/三相插座電路只可作幅射式佈
線,適合戶內/戶外用途,不容許支脈電路,過荷保護
不得大於20A,接駁插座數量不限
• 32/63/125A BS4343 單相/三相插座電路只可作
幅射式佈線,適合戶內/戶外用途,不容許支脈電路,
過荷保護不得大於插座額定值,單一最終電路只
可接駁插座一個
Ch13 Containment 5
總結
插座種類插座額定值和電路種類高斷流容量熔斷量和橡膠或PVC絕緣銅電纜* 插座的最多數量或樓面
小型斷路器額定值最大面積
5A 圓腳 BS546 5A 幅射型 5A/6A 1.0mm2 (有外殼保護) 一個插座

1.5mm2 (直接夾放)
15A 圓腳 BS546 15A 幅射型 15A/16A 2.5mm2 一個插座
13A BS1363 環型 30A/32A 2.5mm2 100m2

守則-圖6(1)~6(3)
幅射型 30A/32A 4mm2 50m2
20A 2.5mm2 20m2
5/15/30A 5A 幅射型 5A/6A 1.0mm2 (有外殼保護) 一個插座

BS196 1.5mm2 (直接夾放)
沒有對位坑
15A 幅射型 15A/16A 2.5mm2 一個插座
30A 幅射型 30A/32A 4mm2 一個插座
5/15/30A 5A, 15A及/或30A 不超過32A 電纜的額定值與熔斷量或無限制

BS196, 有對位坑幅射型守則-圖6(4)(B) 小型斷路器的額定值相符
5A, 15A及/或30A 不超過32A 電纜的額定值與熔斷量或無限制

環型守則-圖6(4)(A) 小型斷路器的額定值相符
16/32/63/125A 16A 幅射型不超過20A 電纜的額定值與熔斷量或無限制

BS4343 守則-圖6(5) 小型斷路器的額定值相符
32A 幅射型不超過32A 一個插座

Ch13 Containment 6
最終電路其他要求
• 配備絕緣火牛BS3052鬚刨插座,電鐘連3A Fuse
BS646/BS1362,細於5VA門玲可連接電燈電路
• 天花板燈線盒/燈座不可用於操作電壓超過250V
• 卡口燈座/螺絲燈座電路過荷保護不可大於16A,
除非燈具是阻燃類別,又或是獨立電路
• 電燈安裝離開浴缸/浴盆須大於2.5m,否則須加護
罩避免接觸燈座
• 天花板燈線盒只可有一軟線輸出
• 炊具連接插座必須用軟線,炊具控制離開炊具不
可大於2m,功率超過3kW炊具不可連接於插座,當
固定設備處理
Ch13 Containment 7
浴室內電器裝置 – 守則26A(3)
• 除用特低壓的裝置外, 所有保護裝設應在電器故障發生
的0.4s內切斷電源
• 所有浴室內的金屬部份均須接上等電位地線
• 所有開關和調控不能裝於浴室使用者可觸及範圍,除了:
繩拉式開關,絕緣遙控機關,符合有關規定的熱水器/水泵
開關和調控,標稱電壓不超於12V的超低壓開關,或採用
BS3535/BSEN60742的鬚刨插座,並將地線連接至配電
箱
• 浴室內不可舖設任何金屬佈線系統
• 浴室內不可有固定電力裝置
• 離開浴室0.6m或以外可裝置符合IEC60364-7-701插座
並須由30mA以下的漏電斷路器保護
Ch13 Containment 8
電動機(1) – 守則26C
• 當電動機獲得相關的認可標準,本守則並不適用
• 電動機功率超過0.37kW時須加上過載保護
overload
• 電動機的大小和起動電流限制:
– 單相電動機不可大於2.2kW,起動電流限制在滿載時6
倍或以下
– 三相電動機在2.2kW至11kW時,起動電流限制在滿載
時的6倍或以下
– 三相電動機在11kW以上,起動電流限制在滿載時的
2.5倍或以下
– 超過55kW電動機要獲得電力公司書面批准才可安裝
– 同步電動機或高壓電動機的裝設,須要電力公司安排
Ch13 Containment 9
其他電器的最終電路
• 自耦變壓器的共同終端應與中性線連接(如有)
• 升壓器的初級和次級應裝有連動開關將所有相導
線和中性線切離
• 燒焊機的額定電流如大於30A或任何單相電路的
最高需求量一半時, 應永久接上三相電源
• 守則亦對以下環境有要求:
– 第三類電路須符合消防裝置守則 fire code 規
定;
– 霓虹燈裝置的要求,守則26H;
– 蒸氣浴室裝置,守則26L,
– 泳池裝置,守則26M
Ch13 Containment 10
高對地漏電裝置
• 資訊科技產品或自動調控裝置等帶有高對地漏電
電流(諧波),一般指3.5mA以上, 由電流式漏電斷
路器保護,需肯定總漏電電流小於漏電斷路器標
稱電流的25%,並保證漏電電壓低於25V或最後採
用絕緣火牛供電.
• 採用BS60309/BS4343工業用插座
• 漏電超逾10mA的固定設備,需要高度可靠保護:單
一保護導體不少於10mm;雙重保護導體每條不少
於4mm;多芯電纜總保護導體面積不少於10mm,
而其中一條可以是電纜的裝甲;使用導管時,另加
2.5mm導體構成雙重保護導體.
• 設有對地監察BS4444,當保護導體不存在時斷電
Ch13 Containment 11
佈線裝置 (守則15)
• 管件通常可以分為兩類 : 金屬導管(燈喉), 塑膠導
管(膠燈喉), 線糟, 管道.
• 導管可容納的電線數量, 以佈線時不損害電線和
導管為準.
• 管內之配線應使用絕緣線, 同時不得於管內接線.
• 裝置時應考慮溫度變化所引起之伸縮.
• 埋設在混凝土內之集中配管不可減少建築物之強
度.
• 導管可抵受化學物侵蝕, 足夠機械強度或因電化
學反應而變質
• 導管需有足夠和適當支承
Ch13 Containment 12
導線管
• 金屬導線管 : 金屬管為鋼及合金製成品. 常用鋼
管按其形式及管壁厚度可分為厚導線管/薄導線
管, 而金屬管應有足夠之強度, 其內部管壁應光滑,
以免損傷導線之絕緣, 且外部表面必須鍍鋅, 但施
設於乾燥之室內及埋設於不受潮濕之建物內者,
其內外表面得塗有其他防銹之物質. 另外管徑不
得小於16mm, 1.4mm厚. 符合 BS4568, BS6053,
BS6099 (PART 1)
• 非金屬導線管 : 硬絕緣導線管係指PVC所製成之
電氣用塑膠導線管,硬絕緣導線管之端口必須光
滑, 以免損傷導線之絕緣皮,符合 BS4607 (PART
1 and 2), BS6099 (PART 1 and 2)
Ch13 Containment 13
金屬導線管
• 多用於工業或商業樓宇,明喉或暗喉
• 設有縲紋和縲紋連接管作連接用途
• 導管可作保護地線用途
• 可供選擇的尺碼 : 16/20/25/32/50mm
• 內外搪瓷塗層導線管, 可用於乾燥的環境
• 鍍鋅導線管, 有較高防銹能力, 所有切割/縲紋位
置/刮花的部份需掃上防銹漆
• 甲級,低硬度光身導線管(香港不准使用)
• 乙級, 高硬度導線管,可加縲紋,亦分有縫導管,一
般用途和無縫導管,更高硬度,適合惡劣環境,和較
嚴格的規格要求
Ch13 Containment 14
金屬導線管配件
• 接駁箱符合BS31,作拉線箱用,分支/接駁/終點箱
用,作電制/插蘇/接駁懸掛式電器用,不助燃的接線
箱用,導管接地的一部份,作駁線箱用.
• 銅的套管和管箍,T-分支,90度曲(不少於2.5倍管
外直徑),並保持曲位不減少導管面積
• 接駁箱的安裝必需在日後可觸及或開啟的位置
• 燈喉碼或燈喉夾皆適合牆身/天花/木板安裝; 亦有
用水喉碼, 但要留意銹蝕問題; 或其他相類方法
• 軟喉符合BS731 PART 1,當應用在潮濕/惡劣環
境,需要防水結構和PVC外層,並要獨立地線,最少
2.5mm²,軟喉長度該保持1m以下
Ch13 Containment 15
金屬線糟(1)
• 適合大容量電線或較大電線/總線的安裝或電路需經常
改動,
• 金屬制的線糟, 結構須符合守則:表14(1)之規定和
BS4678 PART 1
• 唯安裝於假地台下之線糟,其結構須 (1)糟闊100mm或以
下,糟最少厚1.2mm; (2)糟闊100mm以上,糟最少厚
1.6mm
• 糟分隔最少厚1mm
• 所有線糟和接駁配件須有防銹蝕能力
• 線糟可是有效接地導體,但接駁位一般接上75mm以上接
地銅片
• 所有開口須有一定程度防水能力
Ch13 Containment 16
金屬線糟(2)
• 垂直線糟須有支承固定糟內電線, 避免下墜
• 線糟穿過防火牆或樓層,須附加同等級隔火能力
的防火層/物料
• 線糟接駁/轉向時所用的鑼絲, 小心避免尖物刮傷
糟內佈線
• 安全理由,不同工作電壓的電線需適當分隔,除非
它們絕緣能力相同
• 消防系統電線必需和其他電路分隔安裝,防火線
例外
• 線糟蓋需常閉, 避免意外觸及
Ch13 Containment 17
硬絕緣導線管/線糟和配件
• 一般住宅/暗喉/電腦佈線用途, 機械性能非常弱
• 但較便宜, 較輕,導線管具絕緣能力
• 較容易安裝方法, 不需絞紋接駁, 不需重形屈曲工
具, 但保持曲位不減少導管面積,及4倍導管直徑
• 不會銹蝕, 較易表面處理, 高防化學反應
• 不適合高溫埸所,60°C以下;或-15°C低溫時變脆.
• 需要獨立接地電線最少2.5mm², 維持接地的延續
性
• 須考慮冷縮熱漲,作適當的支承,每8m有伸縮接頭
• 膠接駁箱需有最少2mm厚度
• 膠軟喉符合BS4607 PART 3, 有阻燃的功能
Ch13 Containment 18
佈線系統的選擇
• 物理性和機械性 • 減少火災, 不助燃, 不
• 附件(接駁箱,接頭,索頭, 燃燒
連接設備的配件) • 不受火/高溫影響
• 建築物的種類和用途 • 提供有效的接地
• 建築的方法 • 佈線的容易程度
• 耐用性 • 抵擋幅射和紫外光
• 可改動性, 可擴充性
• 安裝成本
• 環境考慮
• 其他的安全考慮
Ch13 Containment 19
佈線裝置的容量-導線管
• 佈線裝置可容納的電線數量, 以佈線時不損害電
線和導管為準.
• 導線管的佈線容量,直行不超過3m,依據守則表
14(2)a 和 14(2)b,表14(2)a總和需少於表14(2)b
所選之導線管系數
• 導線管的佈線容量, 超過3m或包含曲位,依據守
則表14(3)a 和 14(3)b,表14(3)a總和需少於表
14(3)b所選之導線管系數
• 導線管最大的空間系數為 0.4 或 40%,導線總面
積和導線管外面積之比
Ch13 Containment 20
佈線裝置的容量-線糟/管道
• 線糟的佈線容量, 依據守則表14(4)a 和 14(4)b,
表14(4)a總和需少於表14(4)b所選之線糟系數
• 線糟/管道最大的空間系數為 0.45 或 45%
• 線糟作電匯排或上升總線用途,需符合守則26B
的規定 (參巧之前筆記)
Ch13 Containment 21
導線管安裝-守則25
• 燈喉穿越伸縮縫時,燈喉要配上伸縮接頭,加上等
同燈喉內最大導體面積相配的電路保護接地.
• 燈喉內不應積水,拉線時亦不准用滑油/滑粉
• 喉碼的安裝距離最低限度符合表25(1)之規格
• 單一電路的火線必須安裝在單一導管內
• 電燈電路中性線無需跟火線穿過每一制箱
• 每兩個90°曲之後或一個90°曲加10m直行或
15m直行後,需加一過路箱
• 暗藏並行/相鄰的燈喉,最少有25mm分隔距離
Ch13 Containment 22
線糟/管道/電線安裝-守則25
• 固定線糟支承, 須依據表25(2) 指定
• 電線穿越線糟, 須經燈喉保護或膠皮/膠套保護
• 夾式糟蓋只容許用於100x100mm或以下之膠線
糟
• 膠線糟的固定方式需容許伸縮之需要
• 管道每45~60m或轉向位;每兩個曲位之後; 接駁
位需設有拉線井
• 電線碼適用於總直徑小於10mm時使用, 其他情
況需使用線夾/離牆碼,距離須依據表25(3)指定
Ch13 Containment 23
箱/外殼的防護等級
• 電氣設備防/外殼的保 • 高濕度及冷凝水
護等級(高/低壓適用), • 爆炸性環境
在指定的外在因素下, • 安全距離
考量下列項目: • 與防護/外殼外部的移動
• 機械性衝擊/機械強度或轉動機械接觸
• 腐蝕/腐蝕性溶劑 • 直接接觸/帶電部位發生
• 霉菌接觸
• 蟲害 • 設備的一部份/獨立附加
的裝置
• 太陽輻射
• 使用特定的工具或鑰匙
• 強風及冰雪才可以取下或移除 24
Ch13 Containment
國際防護符號 (International Protection)
• IP＃＃□□
• IP為國際防護符號
• ＃＃表示數字
• 第一個數字為0~6,表示對固體外來物的保護等級
• 第二個數字為0~8,表示對外來水的保護等級
• □□為英文字母
• 第一個英文字母為附加保護等級,分為A,B,C,D
• 第二個字母為補充說明字母,分為H,M,S,W;主要
為說明電氣防護罩受測試時的狀態
Ch13 Containment 25
固體物的保護等級
0 無保護無
1 ≧50mm 手背無法接觸危險部位或零件
2 ≧12.5mm 手指無法接觸危險部位或零件
3 ≧2.5mm 工具無法接觸危險部位或零件
4 ≧1.0mm 電線無法接觸危險部位或零件
5 防塵電線無法接觸危險部位或零件
6 密封防塵電線無法接觸危險部位或零件
Ch13 Containment 26
外來水的保護等級
0 無保護 A 手背無法接觸
1 垂直水滴 B 手指無法接觸
2 防護罩傾斜15°水滴 C 工具無法接觸
D 電線無法接觸
3 灑水/防雨
H 高電壓電器
4 潑水/防濺
在運動的狀態下,進行
5 噴水 M
防水測試
6 強壓噴水在靜止的狀態下,進行
S
防水測試
7 短時間浸水
在指定的天候狀態下
連續性浸水
8Ch13 Containment W
適用 27
潮濕環境下的裝置 – 守則15A
• 如佈線系統有機會積水/有倒汗水出現,應加置排
水裝置
• 易受海浪衝擊的裝置須考慮守則15E,F,G的限定
• 有機會被水淹的金屬導管應有獨立保護地線
• 戶外用的開關須是IP54防水外殼,而插座是有蓋
IPX4的外殼
• 潮濕環境下礦物絕緣電纜要有PVC保護外層
PMICC
• 滿佈灰塵的環境須用上IP5X防護箱
Ch13 Containment 28

1 - Main PDF

Uploaded by

Document Information

Original Title

Copyright

Available Formats

Share this document

Share or Embed Document

Sharing Options

Did you find this document useful?

Is this content inappropriate?

Copyright:

Available Formats

1 - Main PDF

Uploaded by

Copyright:

Available Formats

測試

• 單一接地極 / 多接地極連接的總和 - 須提供最小接

額定電壓在500V以上 1000V 1.0MΩ

Ch6 Sync. Motor 3

Ch6 Sync. Motor 5

Ch6 Sync. Motor 9

Ch6 Sync. Motor 11

Ch6 Sync. Motor 15

Ch6 Sync. Motor 17

Ch6 Sync. Motor 18

Ch7 3-ph Induction 1

Ch7 3-ph Induction 4

Ch7 3-ph Induction 6

Ch7 3-ph Induction 7

Ch7 3-ph Induction 8

Ch7 3-ph Induction 9

Ch7 3-ph Induction 10

Ch7 3-ph Induction 11

Time : t = 120 sec

Ch7 3-ph Induction 12

Time : t = 150 sec

Ch7 3-ph Induction 13

Time : t = 180 sec

Ch7 3-ph Induction 14

Time : t = 210 sec

Ch7 3-ph Induction 15

Time : t = 240 sec

Ch7 3-ph Induction 16

Time : t = 270 sec

Ch7 3-ph Induction 17

Time : t = 300 sec

Ch7 3-ph Induction 18

Time : t = 330 sec

Ch7 3-ph Induction 19

Time : t = 360 sec

Ch7 3-ph Induction 20

Ch7 3-ph Induction 21

Ch7 3-ph Induction 23

電磁場的 Finish 埋在鼠籠轉子

Ch7 3-ph Induction 26

Ch7 3-ph Induction 27

Ch7 3-ph Induction 28

Ch7 3-ph Induction 29

Ch7 3-ph Induction 32

Ch7 3-ph Induction 35

感應馬達的 “轉矩 / 轉差率” 曲線

Ch7 3-ph Induction 38

Ch7 3-ph Induction 39

Ch7 3-ph Induction

Ch7 3-ph Induction 46

Ch7 3-ph Induction 48

Ch7 3-ph Induction 52

電磁轉換 Electromagnetic Conversion

多匝線圈 Multi-turn Machine

疊式繞組 Lap windings

波式繞組 Wave windings

補償繞組 Compensating Winding

因為電樞繞組 Ra 非常小, 所以 starting current 起動

由電力公司的供電 ≤ 160A 4.5kA(有後援熔斷器)

Ch10 Prot & Switch 3

Ch10 Prot & Switch 8

Ch10 Prot & Switch 14

油斷路器 Oil Circuit Breaker - OCB

5/15/30A 5A, 15A及/或30A 不超過32A 電纜的額定值與熔斷量或無限制

5A, 15A及/或30A 不超過32A 電纜的額定值與熔斷量或無限制

16/32/63/125A 16A 幅射型不超過20A 電纜的額定值與熔斷量或無限制

63A 幅射型不超過63A 一個插座
