Schlumberger Dowell

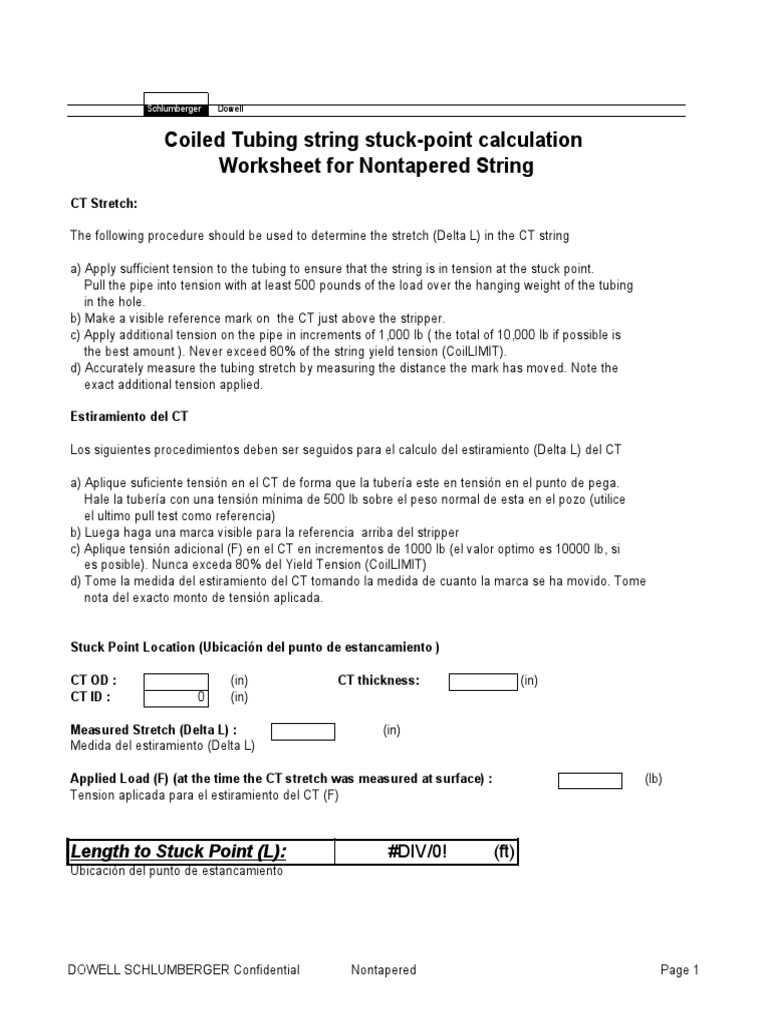

Coiled Tubing string stuck-point calculation
Worksheet for Nontapered String
CT Stretch:
The following procedure should be used to determine the stretch (Delta L) in the CT string
a) Apply sufficient tension to the tubing to ensure that the string is in tension at the stuck point.
Pull the pipe into tension with at least 500 pounds of the load over the hanging weight of the tubing
in the hole.
b) Make a visible reference mark on the CT just above the stripper.
c) Apply additional tension on the pipe in increments of 1,000 lb ( the total of 10,000 lb if possible is
the best amount ). Never exceed 80% of the string yield tension (CoilLIMIT).
d) Accurately measure the tubing stretch by measuring the distance the mark has moved. Note the
exact additional tension applied.
Estiramiento del CT
Los siguientes procedimientos deben ser seguidos para el calculo del estiramiento (Delta L) del CT
a) Aplique suficiente tensión en el CT de forma que la tubería este en tensión en el punto de pega.
Hale la tubería con una tensión mínima de 500 lb sobre el peso normal de esta en el pozo (utilice
el ultimo pull test como referencia)
b) Luega haga una marca visible para la referencia arriba del stripper
c) Aplique tensión adicional (F) en el CT en incrementos de 1000 lb (el valor optimo es 10000 lb, si
es posible). Nunca exceda 80% del Yield Tension (CoilLIMIT)
d) Tome la medida del estiramiento del CT tomando la medida de cuanto la marca se ha movido. Tome
nota del exacto monto de tensión aplicada.
Stuck Point Location (Ubicación del punto de estancamiento )
CT OD : (in) CT thickness: (in)
CT ID : 0 (in)
Measured Stretch (Delta L) : (in)
Medida del estiramiento (Delta L)
Applied Load (F) (at the time the CT stretch was measured at surface) : (lb)
Tension aplicada para el estiramiento del CT (F)
Length to Stuck Point (L): #DIV/0! (ft)
Ubicación del punto de estancamiento
DOWELL SCHLUMBERGER Confidential Nontapered Page 1
Schlumberger Dowell
Coiled Tubing string stuck-point calculation
Worksheet for Tapered String
CT Stretch:
The following procedure should be used to determine the stretch (Delta L) in the CT string
a) Apply sufficient tension to the tubing to ensure that the string is in tension at the stuck point.
Pull the pipe into tension with at least 500 pounds of the load over the hanging weight of the tubing
in the hole.
b) Make a visible reference mark on the CT just above the stripper.
c) Apply additional tension on the pipe in increments of 1,000 lb ( the total of 10,000 lb if possible is
the best amount ). Never exceed 80% of the string yield tension (CoilLIMIT).
d) Accurately measure the tubing stretch by measuring the distance the mark has moved. Note the
exact additional tension applied.
1- Determine the actual tubing string stretch for a given load.
Length of CT in the Well = (ft)
Measured Stretch = (in)
Applied Load = (lb)
2- Using the calculation from overleaf, determine the taper section in which the stuck point is locate.
Starting with the top section, calculate the stretch induced in each taper until the difference
is negative or zero.
Section No.1:
CT OD : (in) CT thickness: (in)
CT ID : 0 (in)
Taper Section No.1 Length = (ft)
Difference = #DIV/0! (in)
Taper Section No.1 Stretch = #DIV/0! (in)
Section No.2:
CT OD : 0 (in) CT thickness: (in)
CT ID : 0 (in)
Taper Section No.2 Length = (ft)
Difference = #DIV/0! (in)
Taper Section No.2 Stretch = #DIV/0! (in)
DOWELL SCHLUMBERGER Confidential Tapered Page 2
Schlumberger Dowell
Section No.3:
CT OD : 0 (in) CT thickness: (in)
CT ID : 0 (in)
Taper Section No.3 Length = (ft)
Difference = #DIV/0! (in)
Taper Section No.3 Stretch = #DIV/0! (in)
Section No.4:
CT OD : 0 (in) CT thickness: (in)
CT ID : 0 (in)
Taper Section No.4 Length = (ft)
Differenc = #DIV/0! (in)
Taper Section No.4 Stretch = #DIV/0! (in)
Section No.5:
CT OD : 0 (in) CT thickness: (in)
CT ID : 0 (in)
Taper Section No.5 Length = (ft)
Difference = #DIV/0! (in)
Taper Section No.5 Stretch = #DIV/0! (in)
3- Determine the location of the stuck point in the last taper section by applying the following
formula. The value for Delta L (Estiramiento) is obtained by subtracting the sum of the free taper
sections calculated stretch from the measured stretch.
CT OD : 0 (in) CT thickness: 0 (in)
CT ID : 0 (in)
Measured Stretch (Delta L) : 0.00 (in)
Applied Load (F) (at the time the CT stretch was measured at surface) : 0 (lb)
Length to Stuck Point (L): #DIV/0! (ft)
Total Length to Stuck Point = #DIV/0! (ft)
DOWELL SCHLUMBERGER Confidential Tapered Page 3
Schlumberger Dowell
Coiled Tubing string stuck-point calculation
Worksheet for Tapered String
Estiramiento del CT
Los siguientes procedimientos deben ser seguidos para el calculo del estiramiento (Delta L) del CT
a) Aplique suficiente tensión en el CT de forma que la tubería este en tensión en el punto de pega.
Hale la tubería con una tensión mínima de 500 lb sobre el peso normal de esta en el pozo (utilice
el ultimo pull test como referencia)
b) Luega haga una marca visible para la referencia arriba del stripper
c) Aplique tensión adicional (F) en el CT en incrementos de 1000 lb (el valor optimo es 10000 lb, si
es posible). Nunca exceda 80% del Yield Tension (CoilLIMIT)
d) Tome la medida del estiramiento del CT tomando la medida de cuanto la marca se ha movido. Tome
nota del exacto monto de tensión aplicada.
1. Determine el estiramiento actual del CT para una carga dada.
Longitud del CT en el pozo = (ft)
Estiramiento medido = (in)
Carga Aplicada = (lb)
2. Usando formula de carga sobre levantamiento determine el espesor de la sección en la cual el
punto de estancamiento es localizado. Comenzando por la sección mas alta, calcule el
estiramiento inducido en cada tramo de sección hasta que la diferencia sea negativa o cero
Section No.1:
CT OD : (in) CT espesor: (in)
CT ID : 0 (in)
Seccion de espesor No.1 Longitud (ft)
Diference = #DIV/0! (in)
Seccion de esp. No.1 estiramiento #DIV/0! (in)
Section No.2:
CT OD : 1.5 (in) CT espesor: (in)
CT ID : 1.5 (in)
Seccion de espesor No.2 Longitud (ft)
Diference = #DIV/0! (in)
Seccion de esp. No.2 estiramiento #DIV/0! (in)
Schlumberger Dowell
DOWELL SCHLUMBERGER Confidential Espesor variable Page 4
Section No.3:
CT OD : 1.5 (in) CT espesor: (in)
CT ID : 1.5 (in)
Seccion de espesor No.3 Longitud (ft)
Diference = #DIV/0! (in)
Seccion de esp. No.3 estiramiento #DIV/0! (in)
Section No.4:
CT OD : 1.5 (in) CT espesor: (in)
CT ID : 1.5 (in)
Seccion de espesor No.4 Longitud (ft)
Diference = #DIV/0! (in)
Seccion de esp. No.4 estiramiento #DIV/0! (in)
Section No.5:
CT OD : 1.5 (in) CT espesor: (in)
CT ID : 1.5 (in)
Seccion de espesor No.5 Longitud (ft)
Diference = #DIV/0! (in)
Seccion de esp. No.5 estiramiento #DIV/0! (in)
3. Determine la ubicación del punto de estancamiento en el ultimo tramo de sección aplicando l
a formula descrita
CT OD : 1.5 (in) CT espesor: 0 (in)
CT ID : 1.5 (in)
Estiramiento en dicha seccion 0.00 (in)
Carga Aplicada (al momento de medir la estiramiento en la superficie) 0 (lb)
Long. de Atascamiento en la sec. #DIV/0! (ft)
Ubicación del punto de estancamiento (ft) = #DIV/0!
DOWELL SCHLUMBERGER Confidential Espesor variable Page 5
